Основные требования, предъявляемые к системе вентиляции и кондиционирования

3 Основные этапы проектирования вентиляции

Проектирование и монтаж систем вентиляции – многогранный и трудоёмкий процесс, включающий в себя несколько последовательных этапов.

Задача первостепенной важности – сформировать грамотное техническое задание, ориентируясь на требования к системе воздуховодов для конкретного дома. В итоге должно сформироваться чёткое понимание того, какая именно система подходит под конкретный дом или квартиру

Следующий этап – расчёт значения воздухообмена для каждого помещения

Лучше всего, если подсчётами «займется» специализированная программа, поскольку малейшие просчёты и недоработки чреваты возникновением племени, духоты и высокой влажности.

Определение размеров сечения воздуховода. Заниматься расчётными данными должен опытным специалист. Проектирование системы вентиляции может осуществляться на основе прямоугольных или круглых воздуховодов. Ключевой момент – для естественной вытяжки скорость перемещения «пятого океана» не должна быть больше 1м/ч. Что касается установок с механическим нагнетателем – до 5 м/с. Сечения каналов может определить специализированная программа, можно воспользоваться и табличными данными.

• После завершения всех расчётов, подготавливается принципиальная схема, на основании которой и будет формироваться итоговое тз. Основная схема разделяется на несколько отдельных, ориентируясь на нормативные документы, возможность применения клапанов разделения. Данный шаг необходим для того, чтобы нивелировать опасность быстрого распространения огня по воздуховодам при пожаре.
• Ни одна программа не в состоянии определить возможные сложности, которые с разной долей вероятности возникают в практических условиях. Монтаж вентиляции невозможно провести, не определившись с оборудованием будущей системы. Приборы должны отвечать расчётным данным и установленным требованиям (на основе акустического и аэродинамического расчёта). Затем необходимо грамотно определить участки, на которых будут установлены вытяжные и приточные агрегаты. Определяются оптимальные зоны для монтажа воздуховодов.

Абсолютно все проекты завершаются согласовательными мероприятиями. Несмотря на то, что каждая специализированная программа уже учитывает определенный перечень требований, необходимо провести комплексный анализ системы на предмет ее соответствия архитектурному решению, ТЗ, нормативным актам, законодательству.

Проектирование и расчет систем вентиляции с помощью спец программ

1. 1. VentCalc v.2. — с помощью этой программы можно произвести расчет вентиляции, при чем сделать это весьма быстро.
2. 2. VSV — с помощью данной программы можно произвести расчет вентиляционной сис-мы, аспирации и пневмотранспорта.
3. 3. Потолок — с помощью этой программы можно рассчитать отопительную сис-му, охлаждение калориферов и оборудования.
4. 4. RTI — с помощью данной программы можно осуществить расчет теплопотерь и инфильтрации помещений.
5. 5. STOL —  с помощью этой программы возможно произвести расчет воздухообмена на предприятиях и в заведениях общепита.

Рекомендуем вам посмотреть короткое видео, для понимания, как осуществляется проектирование с помощью программы

Требования к конструкциям вентиляции

Конструкция вентиляции

Вентиляция жилых помещений крайне важна, а поэтому к ней существуют определенные требования

Очень важно при обустройстве конструкций вентиляции позаботиться о вопросе шумоизоляции, то есть оградить внутреннее помещение от звуков оборудования. Шумные звуки может издавать вентилятор, который будет проникать вместе с воздухом

Для того, чтобы лишиться такой проблемы, необходимо уделить внимание звукоизоляции систем вентиляции и применить глушители шума. Использование качественных деталей позволит обеспечить надежную и бесшумную работу всех агрегатов

Для перемещения и циркуляции воздуха используются воздухораспределительные элементы, такие как диффузоры и решетки. Их необходимо устанавливать таким образом, чтобы воздух двигался равномерно по всему помещению. Это позволит избежать ситуации, когда где-то будут образовываться зоны с застоем, либо же зоны со сквозняком, так как они нежелательны.

Система вентиляции помещений, которая построена по такому принципу, будет обеспечивать комфортное пребывание человека в любом месте, причем он не будет чувствовать ни холод, ни жару. Будет наблюдаться незначительное и практически незаметное движения воздуха. Если эти условия будут учтены, то в таком помещении будет поддерживаться идеальный микроклимат с необходимыми условиями для того, чтобы человек мог находиться, работать или отдыхать там полноценно и без ущерба для своего здоровья.

Системы вентиляции

Вентиляция классифицируется по нескольким параметрам, отличающимся способом генерации давления, распространением, архитектурой и назначением. Нагнетательные установки (вентиляторы, воздуходувки) способствуют искусственному нагнетанию воздуха. При  увеличении давления в трубопроводной системе, газовоздушная смесь может перемещаться на значительные расстояния. Такая система действует на предприятиях промышленности и на объектах, где есть центральная вентиляционная система. Вентиляционные системы бывают местного (локального) и центрального видов.

Локальная вентиляционная система устанавливается в небольших помещениях. Центральная вентиляционная система помогает очищать воздух на значительных площадях аналогичных помещений. Системы также бывают приточного, вытяжного и комбинированного типов. Системы приточно-вытяжного плана работают по принципу одновременного притока и забора воздушных масс. Это самый распространенный тип вентилирования в офисных, промышленных и жилых помещениях.

А как же происходит монтаж вентиляционного оборудования на промышленных объектах?

Установить всю систему максимально правильно и надежно практически невозможно, если данной процедурой будет заниматься человек, незнающий всех нюансов и тонкостей, а также не имеющий в своем арсенале всех нужных для данных целей деталей и приспособлений. Именно поэтому вентиляция в подвальных помещениях должна создаваться профессиональными, опытными и оснащенными всем необходимым специалистами.

Монтаж вентиляции

Процесс проектирования и обустройства первым делом подразумевает определение месторасположения главных составляющих системы вентиляции: механические детали отвода воздуха, вентилятор воздухозаборника, фильтрационная система, сеть распределения, отвечающая за циркуляцию воздуха (этот элемент установить труднее всего) и калорифер.

Вентиляционная система и ее функции

Вентиляционная система для промышленных предприятий обеспечивает необходимые санитарно-гигиенические нормы воздухообмена. Но иногда при хранении конкретных материалов необходимы специальные условия.

Промышленная вентиляция и ее главные задачи:

• необходимо правильно произвести расчеты трудоспособности системы вентиляции, чтобы было должное вентилирование;
• система подачи и удаления воздуха должна иметь необходимый эффект. Составляющая часть этой системы – аспирация – удаление пыли и мелких частиц из воздуха;
• предусматривается система воздухоочистки;
• выбирается самый экономичный вариант вентиляционной системы. Работы, связанные с установкой вентиляционных систем, не стоит делать самостоятельно, а обратитесь за помощью к профессиональным организациям, которые не только сделают вам качественный и надежный монтаж данной системы, но и помогут правильно определиться с выбором относительно вариантов вентиляции.

Для того, чтобы основная вентиляционная система потребляла небольшое количество воздуха, необходимы: естественная вытяжка, правильно рассчитанный местный отсос, воздушный душ, зонт и другое.

Приточная вентиляция производственных площадей

Основная задача общеобменной (приточной) вентиляции удаление максимально возможного количества вредных примесей и выделений, что дает возможность соблюдать санитарно-гигиенические стандарты, и создает комфортные для работы условия.  Если рабочее помещение холодное, то данный тип вентиляции решает и эту проблему, подогревая приточные воздушные массы калорифером,  мощность которого рассчитывается с учетом требуемой температуры, производительности и минимальной температуры снаружи.

Согласно СНиП температура подаваемого воздуха не должна быть ниже  +18°С. При сильных и продолжительных морозах, например — 22°С, работающий на полной мощности калорифер прогревает воздух на 40°С.

Приточная установка выбирается по результату расчета воздухообмена.

Характеристика вытяжной вентиляции

Вытяжная система — противоположность приточной. Ее задача — вывести загрязненный воздух из помещения. Существуют целостный и собирательный типы.

Строение и принцип работы

Вентиляция эвакуационного типа пользуется популярностью для обустройства квартир. Обеспечивает вывод отработанного или подогретого воздуха. Вытяжные решетки размещаются обычно в верхней части помещения. Свежий воздух поступает через специальные разъемы непосредственно из внешней среды или через соседние помещения.

Система может размещаться на определенном расстоянии или полностью блокировать источник загрязнения. Если можно ограничить точку выделения токсичных веществ, тогда эффективной будет местная вентиляция, а если нет — общая.

Здесь ключевое место занимает вентилятор. Именно его мощность и определяет эффективность работы всей системы. Существуют вытяжные приборы низкого (скорость потока воздуха до 50 м/с), среднего — до 80 м/с и высокого давления (до 200 м/с).

Основные элементы этого типа вентиляции следующие:

1. Вытяжные шкафы. Отличаются наибольшей действенностью. Убирают чрезмерно влажный и теплый воздух, тяжелые газы и пыль.
2. Отсосы. Устраняют максимальное количество вредных веществ, забирая минимум воздуха. Не мешают работнику выполнять обязанности.
3. Вытяжные зонты. Предназначены для вывода веществ, которые поднимаются вверх. Есть типы, работа которых базируется на естественной или вынужденной тяге.
4. Вытяжные панели. Эффективны для вывода пыли и горячих вредных газов. Актуальны для рабочих мест, где происходит сварка деталей.
5. Бортовые отсосы. Используется при работе с большими или габаритными объектами, которые держатся вертикально с помощью металлических шнуров или других средств. Имеют небольшой диаметр (меньше 100 мм) и располагаются в стороне от объекта работы.

Вытяжная система предназначена прежде всего для эвакуации отработанного воздуха. Учитывая указанные выше конструктивные элементы, они эффективна для местной вентиляции.

Нюансы использования системы

Этот тип вытяжной вентиляции подходит для помещений с небольшим уровнем концентрации вредных веществ. При этом последние могут поступать на различных уровнях, целостным и отдельными потоками.

Целостный тип менее шумный в работе благодаря особенности конструкции, в частности, корпуса

Эта система актуальна для складов, супермаркетов, спортивных объектов, оздоровительных учреждений и жилых помещений. Используется в производственных помещениях, где нельзя избежать выделения токсичных веществ. Оптимально сочетается с естественной и приточной вентиляцией. Может действовать как локально, так и обеспечивать общий вывод отработанных масс.

При выборе нужно проанализировать особенности выходящего воздуха. Если последний содержит много агрессивных веществ, тогда целесообразно остановится на варианте с антикоррозийным покрытием.

Управление вентиляционными системами

Автоматизация управления вентсистем позволяет оптимизировать процесс и снизить эксплуатационные расходы. Такой подход позволяет минимизировать участие человека в управлении и снизить риск «человеческого фактора». Автоматическое управление подразумевает установку датчиков, регистрирующих температуру/влажность воздуха, концентрацию вредных веществ, степень задымленности или загазованности. Все датчики связаны с блоком управления, который благодаря заданным настройкам включает или отключает оборудование. Таким образом, автоматизация помогает соблюдать требования санитарных норм, быстро реагировать на аварийные ситуации и экономить значительные средства.

Подбираем высоту труб

Следующий шаг – определение силы тяги, возникающей внутри вытяжного блока при заданном перепаде высот. Параметр зовется располагаемым гравитационным давлением и выражается в Паскалях (Па). Расчетная формула:

• p – гравитационное давление в канале, Па;
• Н – перепад высот между выходом вентиляционной решетки и срезом вентканала над крышей, м;
• ρвозд – плотность воздуха помещения, принимаем 1.2 кг/м³ при домашней температуре +20 °С.

Методика расчета основана на подборе требуемой высоты. Вначале определитесь, на сколько вы готовы поднять трубы вытяжки над кровлей без ущерба внешнему виду здания, затем подставьте значение высоты в формулу.

Пример. Берем перепад высот 4 м и получаем давление тяги p = 9.81 х 4 (1.27 — 1.2) = 2.75 Па.

Теперь грядет сложнейший этап – аэродинамический расчет отводных каналов. Задача – выяснить сопротивление воздуховода потоку газов и сопоставить результат с располагаемым напором (2.75 Па). Если потеря давления окажется больше, трубу придется наращивать либо увеличивать проходной диаметр.

Аэродинамическое сопротивление воздуховода вычисляется по формуле:

• Δp – общие потери давления в шахте;
• R – удельное сопротивление трению проходящего потока, Па/м;
• Н – высота канала, м;
• ∑ξ – сумма коэффициентов местных сопротивлений;
• Pv – давление динамическое, Па.

Покажем на примере, как считается величина сопротивления:

1. Находим значение динамического давления по формуле Pv = 1.2 х 1² / 2 = 0.6 Па.
2. Сопротивление от трения R находим по таблице, ориентируясь на показатели динамического напора 0.6 Па, скорости потока 1 м/с и диаметра воздухопровода 225 мм. R = 0.078 Па/м (обозначено зеленым кружочком).
3. Местные сопротивления вытяжной шахты – это жалюзийная решетка, отвод кверху 90° и зонт на конце трубы. Коэффициенты ξ этих деталей – величины постоянные, равные 1.2, 0.4 и 1.3 соответственно. Сумма ξ = 1.2 + 0.4 + 1.3 = 2.9.
4. Окончательное вычисление: Δp = 0.078 Па/м х 4 м + 2.9 х 0.6 Па = 2.05 Па.

Сравним расчетный напор, образующийся в воздухопроводе, и полученное сопротивление. Сила тяги p = 2.75 Па больше, чем потери давления (сопротивление) Δp = 2.05 Па, шахта высотой 4 метра слишком высока, строить такую бессмысленно.

Теперь укоротим вентканал до 3 м, снова произведем перерасчет:

1. Располагаемое давление p = 9.81 х 3 (1.27 — 1.2) = 2.06 Па.
2. Удельное сопротивление R и местные коэффициенты ξ остаются прежними.
3. Δp = 0.078 Па/м х 3 м + 2.9 х 0.6 Па = 1.97 Па.

Напор природной тяги 2.06 Па превышает сопротивление системы Δp = 1.97 Па, значит, шахта трехметровой высоты станет исправно работать на естественную вытяжку и обеспечит нужный расход удаляемых газов.

Канал вентиляции Ø225 мм можно разделить на 2 меньших трубы, но не по диаметру, а по сечению. Получаем 2 круглых вентканала 150—160 мм, как сделано на фото. Высота обеих шахт остается неизменной — 3.5 м.

Местная вентиляция

Практически на каждом предприятии имеются зоны или цеха, где организовано вредное производство. В целях нераспространения вредных веществ по всей территории предприятия предусмотрен этот вид вентиляции. Она удаляет ядовитые вещества сразу из того места, где они образуются.

Местная система может быть нескольких разновидностей:

• Воздушный душ.
• Завеса.
• Вытяжные зонты.
• Отсасывающие панели.
• Отсосы.
• Вытяжные шкафы.

В приточной вентиляции разновидностью воздухообмена являются воздушный душ или оазис. В этих системах воздушный душ поставляет чистый воздух к рабочим местам и при этом происходит снижение температуры в зоне притока. Оазис – это система, подающая охлажденный воздух, разделенная перегородками. Еще разновидностью местной системы циркуляции является воздушная завеса, она способна изменить направление движения воздушных масс. Местная вентиляция не только позволяет эффективно избавить помещение от ядовитых веществ, но и сделать это достаточно экономично.

Также в сильно больших производственных помещениях и там, где количество работающих людей небольшое, не имеет смысла использовать общеобменную вентиляцию. Достаточно установить местную систему в местах наибольшего скопления работников.

Вентиляция в помещениях с газовым оборудованием

Проектирование системы вентиляции, предназначенной для малогабаритных бытовых помещений с котлом или газовой плитой, не вызовет трудностей. С ним можно справиться самостоятельно.

Устройство вытяжной вентиляции

Действие вытяжной вентиляции направлено на удаление загрязненного воздуха из помещения.

Для ее установки потребуются следующие комплектующие: вентилятор, воздуховод, вентиляционная решетка.

Выбирая вентилятор, предпочтение рекомендуется отдать устройствам с обратным клапаном. Это обезопасит от проникновения внутрь помещения воздуха из вне.

Воздуховоды представляют собой трубу, изготовленную из ПВХ или других материалов. Диаметр ее должен совпадать с размером вентилятора.

Выбирая вентиляционную решетку, стоит обратить внимание, что сейчас в продаже есть множество моделей, отличающихся размером, исполнением, дизайном. Поэтому легко подобрать вариант идеально подходящий под стиль помещения

Приточная система рециркуляции

Приточное оборудование обеспечивает подачу свежего кислорода в комнату с газоиспользующими приборами. Главный элемент такой системы – приточная установка.

Ее функция заключается в подаче кислорода из вне. В момент прохождения через нее воздух фильтруется, подогревается или охлаждается, если устройство дополнительно оснащено рекуператором.

Для использования в бытовых нуждах подойдут установки невысокой мощности. Основное преимущество такого вида вентиляции – бесшумность и комфортность в эксплуатации. Самый простой экземпляр – приточный вентилятор.

Приточки делятся на следующие категории:

1. Электрическое устройство для проветривания. Обеспечивает не только фильтрацию поступающего кислорода, но и его подогрев.
2. Настенный приточный клапан. Может работать в автоматическом режиме и иметь дополнительную опцию фильтрации кислорода. Для монтажа потребуется сделать сквозное отверстие в стене здания.
3. Оконный приточный клапан. Может быть как механическим, так и автоматическим. Устанавливается в створку пластикового окна. Минус – вероятность обледенения при экстремально низких температурах.

Все перечисленные виды приточной вентиляции просты в сборке и эксплуатации. Установить конструкцию можно самостоятельно.

Дополнительные требования относительно приточной системы выдвигаются к помещениям, оборудованных пластиковыми окнами, закрывающимися герметично.

Требуемая мощность вытяжки рассчитывается по следующей формуле:

М = О х 10, где

O – объем воздуха, который рассчитывается следующим образом:

О = H х L х S.

H – высота помещения, L – длина, S – ширина.

Приточно-вытяжная система рециркуляции

Система смешанной вентиляции обеспечивает одновременный отток отработанного кислорода и поступление свежего внутрь помещения. Чаще всего используется в крупногабаритных объектах и домах, общая площадь которых превышает 100 м 2 .

Установки, оснащенные рекуператором, позволят сократить расход топлива до 90% благодаря подогреву входящего потока воздуха.

Для удобства монтажа комбинированные системы могут иметь вертикальную, горизонтальную или универсальную ориентацию. Установка осуществляется после завершения штукатурки и шпатлевки стен, но перед монтажом потолочного перекрытия, так как вся инфраструктура будет спрятана под ним.

Как правило, в приточно-вытяжную систему входят следующие компоненты: клапан воздухозабора, очищающий воздушный фильтр, калорифер, рекуператор, блок охлаждения, наружная решетка.

Устройство вентиляции

Зададимся вопросом, из каких элементов состоит вентиляция для отопительного котла, работающего на газе? Устройство вентиляционной системы для котла ─ трудозатратная и сложная работа и требует себе строгого соблюдения технологии выбранной схемы. Только правильно рассчитанная и смонтированная схема будет функционировать эффективно.

Приведем основные требования монтажа вентиляции для . Он проводится в таком порядке:

1. Прежде всего, собираются все элементы системы вентилирования.
2. В местах прохождения труб сквозь конструкцию здания оборудуются особые пропускные элементы, чтобы избежать повреждений.
3. Монтируется теплоизоляция. Ее присутствие обязательно в местах стыков дымоходов с горючим материалом конструкций дома.

Вентиляция для газового котла в частном доме состоит из достаточно большого количества элементов. Перечислим основные:

• Переходник, соединяющий дымоходную трубу с выходным патрубком отопительного котла;
• Штуцер тройника с ревизией, помогающий удалению конденсата;
• Хомут крепежный для стен;
• Проходной патрубок;
• Канальные трубы (телескопические);
• Отводы, устанавливаемые неподалеку от начала дымохода в целях предотвращения снижения тяги;
• Наконечник конической формы, используемый в дымоходе для газового котла.

Отопительным газовым оборудованием любой марки и конструкции невозможно пользоваться без достаточного воздухообмена. Поэтому вентиляция для газового котла в частном доме чрезвычайно важна. Здесь небрежности, русскому «авось» нет места! Речь идет о здоровье и жизни человека. Несоблюдение правильного подбора схемы вентилирования, ее установки, может повлечь за собой проникновение, как газового топлива, так и угарного газа в жилые помещения. У газа нет цвета и запаха, хотя он смертельно опасен для всех живых организмов

Более того, его переизбыток может привести к пожару и взрыву! Газовой котельной постоянно нужно особенное внимание и уход

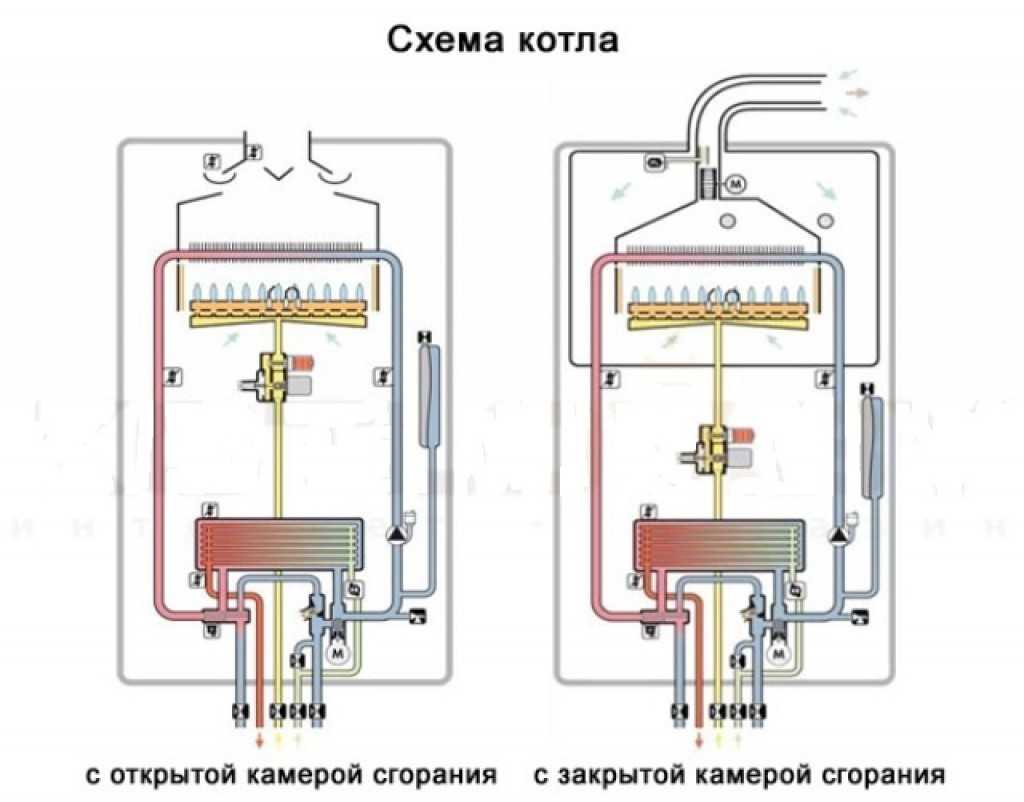

Самым подходящим и безопасным вариантом считается турбированный котёл с двухконтурным коаксиальным выводом наружу в любом исполнении (напольный, настенный и т.д.). В таком воздух извне забирается и дополнительно прогревается по внешнему радиусу, так как одновременно по внутреннему радиусу из котла идет выхлоп.

Специалисты рекомендуют комбинировать естественную и принудительную вентиляцию, что при отключении электропитания даст возможность частично заменить работу принудительной системы. Также электропитание не потребуется, если вентиляторы будут переключаться на энергию, вырабатываемую ветряком на крыше.
