Подключение расширительного бака: открытого и закрытого типа. Всё об установке и монтаже мембранного бака в системе отопления

Вода при нагреве расширяется, и если ей некуда деваться, давление в контуре растёт, а трубы, радиаторы и котёл работают на износ. Расширительный бак принимает лишний объём теплоносителя и возвращает его обратно после остывания. Правильное подключение расширительного бака открытого и закрытого типа определяет, насколько стабильно и безопасно будет работать отопление. Разберём, чем отличаются баки, где их устанавливать и как выполнить монтаж мембранного бака без типичных ошибок.

Зачем нужен расширительный бак в отоплении

Вода при нагреве от 20 до 80 °C увеличивается в объёме примерно на 3–4 %. В системе на 200 литров это 6–8 литров, которые должны где-то поместиться. Без компенсатора срабатывает предохранительный клапан, а в худшем случае появляются протечки на соединениях.

Бак выполняет сразу несколько задач:

• принимает избыток теплоносителя при нагреве;
• возвращает воду в контур при остывании, не допуская падения давления;
• гасит гидроудары и скачки давления;
• снижает частоту срабатывания защитной арматуры.

Открытый и закрытый расширительный бак: в чём разница

Открытый бак — это ёмкость без герметичной крышки, сообщающаяся с атмосферой. Он устанавливается в самой верхней точке системы, как правило на чердаке, и работает в схемах с естественной циркуляцией. Через него же удобно удалять воздух и подпитывать контур. Подробнее о таких схемах — в материале про открытую систему отопления и разводку схем открытого типа.

Закрытый (мембранный) бак герметичен. Внутри него находится эластичная мембрана, по одну сторону которой теплоноситель, по другую — воздух или азот под заданным давлением. Такой бак можно ставить рядом с котлом, он не требует высоты и не допускает контакта воды с кислородом.

Сравнение по основным параметрам

• Место установки: открытый — верхняя точка, закрытый — любое удобное место на обратной линии.
• Испарение и коррозия: в открытом баке вода испаряется и насыщается кислородом, в закрытом контур изолирован.
• Давление: открытая система работает при атмосферном, закрытая — при избыточном, обычно 1,5–2,5 бар.
• Обслуживание: открытый нужно периодически доливать, закрытый — проверять давление в воздушной камере.

Как выбрать объём мембранного бака

Объём подбирают от общего количества теплоносителя в системе. Практическое правило — 10–15 % от объёма воды в контуре. Для расчёта нужно сложить объём воды в котле, трубах и радиаторах.

Ориентировочно в одной секции биметаллического радиатора около 0,2 литра, в секции чугунного — до 1,5 литра. Метр трубы диаметром 25 мм вмещает примерно 0,5 литра. Если используется антифриз, коэффициент расширения выше, и бак стоит брать с запасом около 20 %.

Для дома до 100 м² чаще всего хватает бака на 12–18 литров, для дома 150–200 м² — на 24–50 литров. Слишком маленький бак будет постоянно перегружен, слишком большой — просто дороже и занимает больше места.

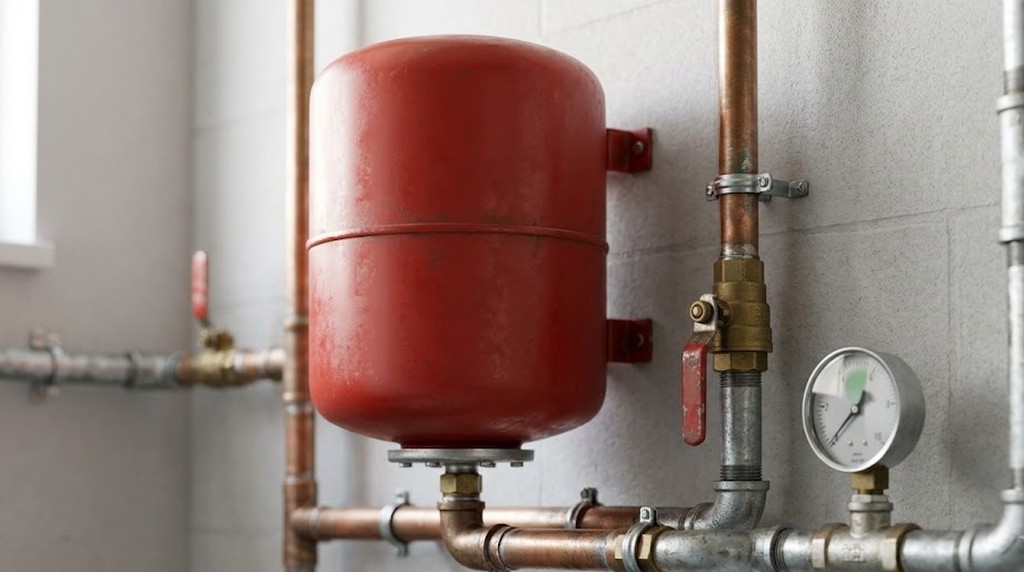

Где устанавливать расширительный бак

Для мембранного бака оптимальна обратная линия перед циркуляционным насосом и котлом. Там теплоноситель холоднее, и мембрана служит дольше. Давление в этой точке стабильнее, а насос не создаёт разрежения, которое могло бы нарушить работу бака.

Требования к месту монтажа:

• доступ для осмотра и обслуживания;
• удалённость от источников сильного нагрева;
• надёжное крепление к стене или опора на пол для баков большого объёма;
• патрубок направлен вниз или вбок, чтобы воздух не скапливался в водяной полости.

Открытый бак размещают выше самой верхней точки разводки, утепляют и обязательно оснащают переливной трубой, выведенной в безопасное место.

Пошаговый монтаж мембранного бака

Работы лучше проводить при остановленном и остывшем котле, а контур — слить хотя бы частично.

1. Проверьте давление в воздушной камере. Оно задаётся на заводе, но его следует сверить через ниппель автомобильным манометром. Значение должно быть на 0,2–0,3 бара ниже рабочего давления системы.
2. Закрепите бак. Используйте кронштейны или опорные ножки, учитывая вес бака с водой.
3. Подготовьте врезку. На обратной линии устанавливается тройник с резьбовым выходом нужного диаметра, чаще 1/2 или 3/4 дюйма.
4. Установите шаровой кран. Он позволит отключать бак для обслуживания без слива всей системы. Рекомендуется кран с дренажным выходом.
5. Соедините бак с обвязкой. Для уплотнения используйте лён с пастой или ленту ФУМ. Не перетягивайте резьбу.
6. Заполните систему. Подавайте воду медленно, стравливая воздух через воздухоотводчики, и выставьте рабочее давление.

Настройка давления и проверка работы

В холодной системе стрелка манометра обычно показывает 1,0–1,5 бара, при нагреве рост не должен превышать 2–2,5 бара. Если давление быстро поднимается до порога срабатывания предохранительного клапана, причина часто в недостаточном объёме бака или потерявшей давление воздушной камере.

Если же давление, наоборот, постоянно падает, стоит искать протечки или проверить мембрану. Подробный разбор причин и способов решения есть в статье про давление в системе отопления и что делать, когда оно падает.

Чтобы быстро проверить бак, перекройте кран и сбросьте воду из него. Затем нажмите на ниппель: если выходит вода, мембрана разрушена и бак подлежит ремонту или замене.

Типичные ошибки при подключении

• Установка без запорного крана. Любое обслуживание превращается в полный слив системы.
• Неправильное предварительное давление. Бак с воздушной камерой на 0 бар практически не работает.
• Монтаж на подаче рядом с котлом. Мембрана перегревается и быстрее стареет.
• Отсутствие места для доступа. Бак, зашитый в стену, сложно проверить и заменить.
• Слишком малый объём. Частое срабатывание клапана и перепады давления.

Обслуживание и практические советы

Проверяйте давление в воздушной камере минимум раз в год, лучше перед отопительным сезоном. Делать это нужно на отключенном от системы баке с пустой водяной полостью, иначе показания будут неверными.

Дополнительные рекомендации:

• выбирайте бак с заменяемой мембраной, если планируется длительная эксплуатация;
• для систем с антифризом используйте мембрану, рассчитанную на гликолевые смеси;
• рядом с баком установите манометр и предохранительный клапан — так проще контролировать режим;
• открытый бак на чердаке утеплите, чтобы вода не замёрзла в холодное время.

Вывод

Подключение расширительного бака — несложная, но ответственная задача. Открытый бак подходит для систем с естественной циркуляцией и требует установки в верхней точке, а мембранный закрытого типа даёт свободу в выборе места и защищает контур от кислорода. Подберите объём с запасом, поставьте бак на обратную линию с запорным краном, выставьте правильное давление в воздушной камере и регулярно проверяйте его состояние — тогда отопление будет работать ровно и без неприятных сюрпризов.
