Насос циркуляционный для отопления

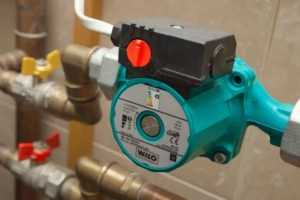

Установка насоса

Устанавливать циркуляционный насос можно только после того, как проведена промывка системы трубопроводов. При этом нужно убедиться, что в системе нет осадочных остатков.

Также требуется произвести опрессовку системы, проверить ее герметичность. Сам процесс установки насоса циркуляции производится с помощью фиксации к отводящей и подающей трубе.

Крепление выполняется в замкнутых и открытых контурах. Затем необходимо сделать установку двух запорных арматур. Они нужны на случай ремонта для временного отключения воды.

Первый пуск

При операции запуска имеются свои особенности. При использовании «мокрых» насосов нецелесообразно открывать краном контур, если насос не заполнен водой.

Кроме того, насосы с «сухими» роторами не могут выдержать резкой нагрузки. Такое заполнение отрицательно влияет на уплотнительные элементы.

Их износ часто приводит к разгерметизации устройства. поэтому перед открытием контура подачи воды насос нужно предварительно заполнить водой.

Удаление воздуха из насоса

Обязательной операцией, которая предшествует функционированию насоса, является удаление из него воздуха. В частности, эта процедура связана с удалением из насоса и трубопроводов воздуха.

Для этого трубопроводы заполняют водой. Открывают все клапаны удаления воздуха. Циркуляционный насос в таком положении для водоснабжения должен работать несколько минут.

Затем его следует выключить на одну минуту, и далее снова повторить операцию. Таким образом, воздух будет удален из насоса.

Расчет производительности

Одним из контрольных параметров является производительность насосного оборудования, которая рассчитывается из соотношения:

– количество тепловой энергии, потребляемой в конкретным помещении;

— величина производительности насосного устройства;

– удельная теплоемкость, если как теплоноситель применяется вода, для других видов (трансформаторное масло, антифриз и др.) применяются соответствующие данные;

— разность температуры между прямыми и обратными ветвями отопительной системы, которая может составлять:

  • 20оС – при нормальной системе отопления жилых площадей;
  • 10оС – уровень температуры на нежилых площадях с низкотемпературным отоплением;
  • 5оС – температура теплового носителя в системе теплого пола.

Насос циркуляционный GRUNDFOS ALPHA

Watch this video on YouTube

Приведем пример расчета: площадь отапливаемого помещения составляет 200 квадратных метров, следовательно, чтобы его обогреть понадобятся затраты энергии в 20000 Вт. Помещение оснащено нормальной системой отопления с разностью температур 20оС. Используя эти числовые значения в приведенной формуле, получаем:

20000/(1,16 х 20) = 862 кг/час,

перерасчет в привычные величины дает результат

862 / 971,8 = 0,887 м3/час.

Для отопления указанного помещения понадобится насос с производительностью не менее 0,9 м3/час. Этот показатель нужно искать в паспорте.

Для расчета этой характеристики можно применить и такую формулу:

G = 3,6Q/(c x dT) кг/час, где

с – удельная теплоемкость носителя, применяемого в отоплении.

Проше всего выбрать насос, если уже известна мощность котла. В этом случае можно применить соотношение:

Q = N x dT, где

Q – производительность агрегата;

N – мощность котла;

dT – разность температур на выходе из котла и на обратке.

На представленном выше фото показано правильное подключение агрегата для системы отопления с использованием байпаса. Такое размещение позволяет пустить поток жидкости обходным путем при необходимости производства ремонтных работ или замены насоса без остановки функционирования отопительной системы. Смотрите как сделать отопление в честном доме самостоятельно.

Какие существуют виды циркуляционных насосных агрегатов.

На сегодняшний день насосы этого вида классифицируют согласно следующим признакам: • расположение ротора в корпусе; • конструктивные особенности агрегата; • функциональное назначение насосного механизма. Рассмотрим более подробно каждый из классов циркуляционных насосов. 1. В зависимости от расположения ротора в корпусе, циркуляционные насосы принято разделять на следующие виды: • особенностью агрегатов «мокрого» типа является то, что ротор вместе с крыльчаткой находится непосредственно в среде перекачиваемой жидкости, при этом электродвигатель герметично отделен специальным металлическим стаканом; как правило, циркуляционные насосы этого типа предназначены для перекачивания относительно небольших объемов воды; • конструкция циркуляционных механизмов «сухого» типа отличительна тем, что ротор не взаимодействует с теплоносителем, причем электромотор отделен от рабочей камеры насоса специальными нержавеющими кольцами, которые упреждают попадание воды в электрическую часть. Что же касается характеристик указанных типов циркуляционных агрегатов, то насосы «мокрого» типа менее шумны в работе, а вот «сухие» механизмы имеют коэффициент полезного действия до 85%. 2. Немаловажным является тот факт, что циркуляционные насосы могут отличаться различным строением. Поэтому в зависимости от конструктивных особенностей механизма принято различать следующие виды насосных агрегатов: • отличительной чертой линейных циркуляционных насосов является то, что они имеют входящий и выходящий патрубки одинакового диаметра, причем непосредственно монтируются непосредственно в трубопровод системы, например, с помощью байпаса;

Рис. 2. Подключение циркуляционного насоса с помощью байпаса.

• блочные циркуляционные насосы, как правило, комплектуются электродвигателем с воздушным охлаждением, при этом агрегаты этого вида, как правило, создают сравнительно небольшой напор жидкости в отопительной системе; • конструкция консольных циркуляционных агрегатов отличительна тем, что электродвигатель и непосредственно сам насос имеют отдельные крепежные элементы, поэтому насосы этого вида принято монтировать на одном фундаментной основе. 3. Функциональное назначение циркуляционного механизма зависит от того, для каких бытовых целей его предполагается использовать. В зависимости от этого насосы принято различать на следующие виды: • циркуляционные агрегаты для водоснабжения, которые призваны поддерживать необходимое давление жидкости в системе, их также используют в качестве конструктивного элемента в установках для фильтрации воды; • насосы для отопления, как правило, изготовлены из материалов с высоким уровнем термостойкости, потому что содействуют с теплоносителем высокой температуры; • циркуляционные помпы для обустройства теплого пола при сравнительно небольших размерах создают достаточно хороший напор, так как конструкция пола этого вида подразумевает под собой наличие многих изгибов труб, что, в свою очередь, значительно усиливает гидравлическое сопротивление. • циркуляционные насосы для полотенцесушителя отличаются тем, что при небольшой мощности значительно повышают теплоотдачу этого бытового устройства. Выбор циркуляционного насоса. Современный рынок сантехнического и насосного оборудования представлен широчайшим ассортиментом циркуляционных насосов. Поэтому обычному человеку порой очень трудно остановить свой выбор на насосном агрегате определенной модели.

Принцип действия центробежного насоса

Работает центробежный насос по достаточно простой схеме. Суть заключается в том, что при вращении вала центробежного насоса двигается и рабочее колесо. В это время насос внутри агрегата направляет жидкость в центр крыльчатки.

Движение насоса связано с кинетической энергией жидкости, которая поступает из насоса. За счет этого взаимодействия жидкость проходит через кончики лопаток рабочего колеса. Следующим этапом будет выход жидкости из рабочего колеса с достаточно высокой скоростью. Сопротивление происходит в момент прикасания с корпусом насоса. После этого скорость немного снижается, но увеличивается давление. После этого жидкость выходит через выпускные отверстия.

Выброс жидкости контролируется конструкцией крыльчатки внутри корпуса. Рабочее колесо по конструкции центробежного насоса размещено таким образом, чтобы самый длинный диаметр располагался за выпускным отверстием в канале корпуса. Эта часть центробежного насоса называется водоразделом. В районе водораздела расстояние между рабочим колесом и стенкой корпуса увеличивается до точки слива. За счет такой геометрии расположения деталей удается обеспечить максимально высокое давление внутри жидкости, выходящей из рабочего колеса. Это способствует быстрому движению жидкости при стремлении к точке нагнетания.

Причины перегрева насоса

При нормальной работе, устройство поддерживает стабильную температуру. Однако, в некоторых ситуациях она может повышаться до критических отметок, что повлечет к быстрому износу и поломке оборудования.

Причин перегрева циркуляционного насоса несколько:

  1. Ошибки монтажа. Если неправильно определить место для установки оборудования, то есть риск завоздушивания, что приводит к холостой работе ротора. Чаще всего, об ошибках монтажа узнают сразу после завершения установки, и запуска отопительной системы. Решить эту проблему можно только сменой местоположения насоса.
  2. Засоренность труб. Циркуляция нагревательной жидкости по трубам часто сопровождает накоплением отложений и формированием ржавчины. Это приводит к сужению просвета магистрали, что повышает нагрузку на насос. Чем больше нагружается устройство, тем быстрее оно перегревается. Исправить это можно путем чистки системы отопления.
  3. Инородные тела. Сформировавшаяся ржавчина отрывается, и циркулирует по системе, пока не попадает в электропривод насоса, что влечет к сгоранию обмотки, либо блокировке работы устройства. Устранить это можно путем профилактики отопительной системы, и ремонтом (заменой) устройства.
  4. Недостаточно смазанные подшипники. Если смазочного материала не хватает, то увеличивается изнашиваемость деталей, что влечет к поломке электрического привода. Решить проблему можно путем демонтажа и профессиональной диагностики циркуляционного насоса.
  5. Низкое напряжение в сети. Если показатели электропитания падают ниже 220В, то система быстро завоздушивается, что влечет поломку. Предотвращение проблемы возможно путем использования при помощи вольтметра, который контролирует напряжение в сети.
  6. Слабый напор. Неправильно подключенная фаза (по трехфазном подключении) вызывает перегрев. Это приводит к нарушению направлению оборотов. Недостаточный уровень напора возникает и когда повышается степень вязкости теплонагревателя, что приводит к большому сопротивлению. Устранить этом можно проверкой сечения входящей трубы, регулировкой параметров насоса, а также устранением отложений в фильтре.
  7. Остановка после запуска. Возникает при неправильно подключении фаз проводов, и неплотным контактом предохранителя. Решить проблему можно путем снятия и чистки зажимов.

Если циркуляционный насос перегрелся, первоначально нужно проверить открытость запорной арматуры. После этого проверяется правильность монтажа устройства, количество оборотов. При сравнении температуры обратного клапана и агрегата, значительных отличий быть не должно. Если проблема еще не была обнаружена, то проверяются фазы. А если и это не помогло, то проводят разборку насоса и промывку системы.

Мы являемся официальными представителями компании CNP на территории Российской Федерации. Продаваемое нами оборудование предназначается для предприятий промышленности, а также специализированных объектов, где требуется высокая надежность, производительность и мощность. Циркуляционные насосы CNP не подходят для использования в домашних условиях, и нацелены исключительно на удовлетворение потребностей производственных предприятий.

Как выбрать циркуляционный насос

Разновидности. В продаже имеются две модификации, которые отличаются конструкцией. Модели с сухим ротором выделяются высоким КПД (до 80%), но при этом требуют регулярного обслуживания, срок службы их небольшой (3-5 лет), а при работе издают сильный шум. У насосов с мокрым ротором КПД находится на уровне 50%, но их не нужно обслуживать, срок службы достигает 10 лет, во время работы оборудование практически не слышно. Тем, кто чувствителен к шуму, лучше отдать предпочтение моделям с мокрым ротором.

Производительность. Для разных систем отопления требуется помпа с оптимальной производительностью. Домовладельцу необходимо знать мощность установленного в системе котла. Если в контуре работает отопительный прибор на 40 кВт, то насос должен обеспечивать пропускную способность 40 л/мин (2,4 куб м/ч).

Высота подъема

Следующей важной характеристикой циркуляционного насоса является напор (высота подъема). Специалисты рекомендуют придерживаться простой формулы

На 10 м трубопровода требуется напор 0,6 м. Несложно подсчитать, что для отопительной магистрали длиной 100 м подойдет циркуляционный насос с высотой подъема 6 м.

Регулировка скорости потока. Очень полезной опцией в помпе будет возможность изменения скорости движения воды. Одни модели оснащаются механическим переключателем на 2-3 позиции. Пользователь выбирает оптимальный режим, исходя из температуры в помещении. Более современные устройства оснащаются электронными регуляторами, которые изменяют скорость автоматически. Максимальный показатель не должен превышать показатель 1,6 метров в секунду.

Мощность. В каждом циркуляционном насосе имеется электродвигатель с определенной мощностью. Чем тоньше трубы в системе отопления, тем больше должная быть мощность мотора. В противном случае помпа не сможет преодолеть гидравлическое сопротивление в магистрали. Для небольших контуров достаточной будет мощность до 100 Вт, а сложные системы оснащаются моделями с моторами более 150 Вт.

Температура теплоносителя. У каждой отопительной системы есть свои температурные режимы. Если при использовании газового котла воду нагревают до +80°С, то в системах с твердотопливным котлом теплоноситель достигает температуры +110°С
На нижний предел температуры важно обратить внимание в случае нерегулярного отопления дома зимой. Домовладельцы заполняют систему антифризом, который не замерзает при морозе
В этом случае насос должен сохранять работоспособность при -10°С.

Материалы. Чтобы помпа долго работала на радость владельца, следует узнать, из каких материалов сделаны ответственные узлы и детали. Корпус в идеале должен быть чугунным, а крыльчатка и рабочее колесо – из качественного пластика.

Присоединительный размер. При врезке циркуляционного насоса в магистраль, важно учитывать диаметр труб. Трубная цилиндрическая резьба обозначается в дюймах, например, G1, G2 или G3/4. Присоединительный размер указывается и в характеристиках насоса.

Мы отобрали в наш обзор 11 лучших циркуляционных насосов. Все они получили одобрение у экспертного сообщества и заслужили высокой оценки от потребителей.

Особенности подключения

При подключении прибора желательно учитывать ряд рекомендаций. Соблюдение несложных правил увеличит срок службы системы, она должна работать более эффективно.

Лучше, когда поток, создаваемый насосом, ориентирован горизонтально. При вертикальной направленности эффективность падает на 30%.

Как уже говорилось, ротор мотора располагается горизонтально.

В противном случае возможен перегрев и преждевременный выход из строя. Соблюдение этого условия обязательно!

Устройство лучше ставить на обратной магистрали — для снижения тепловой напряжённости.

Кроме того, перед ним стоит установить грязевой фильтр — ротор чувствителен к наличию примесей окалины, песка, накипи.

Важно! При монтаже предусматривают обводную магистраль — байпас с обязательным перекрывающим шаровым краном или автоматическим клапаном. Это позволит менять оборудование, не нарушая работы системы

На входе и выходе устройства также ставят отсекающие шаровые краны на случай ремонта или профилактики. Их можно заменить на один кран или автоматический шаровой клапан.

Питающую магистраль лучше подключать до насоса — его место между нею и котлом.

4 Как правильно подобрать насос?

Чтобы правильно подобрать циркуляционный насос для системы отопления, нужно учесть, что устройство должно отвечать определенным критериям:

  • продуктивность работы помпы;
  • давление помпы, напор;
  • условия работы;
  • внешние аспекты – уровень шума, размеры, обслуживание.

В последнем пункте выигрывает, несомненно, насос мокрого типа, он меньше и бесшумнее. Но с другими критериями следует разобраться.

4.1 Расчет производительности помпы

Производительность помпы подразумевает количество перегоняемого теплоносителя, его расход при  наименьшей загрузке устройства. Чем выше производительность, тем лучше.

Расчет насоса по критерию производительности можно по формуле: Q = N / (t 2 – t 1), где Q – искомая величина производительности,N – соответствует мощности отопительного котла,t1 – величина температурыжидкости в «обратке» контура, t2 – показатель температуры в подающем отсеке, после отопительного котла.

По этой формуле можно приблизительно выбирать параметры требуемого насоса. Считают, что на 10 м кольца контура необходимо примерно 0,6 м напора помпы.

4.2 Давление устройства

Давление аппарата – уровень, на который устройство сможет поднять воду в контуре отопления. Обычно этот параметр указывают в документах к механизму и на самой помпе.

Например, насосы для отопления моделиGRUNDFOSUPS25-40. Цифры в этой марке означают:

40 – высота подъема жидкости – 4 м или 0,4 атм. давления

Эту величину берут во внимание в первую очередь, выбирая насос. 25 – диаметр присоединяемых труб – 25 мм. Обычно используют трубы диаметром 32 и 25 мм

Обычно используют трубы диаметром 32 и 25 мм.

Поэтому, задаваясь вопросом, как правильно выбрать циркуляционный насос, следует брать во внимание полное название насоса. Он должен подходить по диаметру к трубам системы. На помпе указывают также потребляемую мощность, направление движения ротора, количество оборотов

На помпе указывают также потребляемую мощность, направление движения ротора, количество оборотов.

4.3 Внешние аспекты

Работа устройства и необходимое количество тепла зависят также от температуры окружающей среды. Неправильно подобранный насос может начать перегреваться, потому как может не справиться с чрезмерной нагрузкой.А значит,перед тем, как рассчитать необходимые параметры устройства, следует хорошо знать характеристики котла и отопительной системы.

Схема установки циркуляционного насоса

Для труб с большим диаметром циркулирующий теплоноситель будет большего объема и, следовательно, понадобится более мощный насос. Для теплоносителя из незамерзающей жидкости, как правило, помпа должна подбираться более производительная и надежная.

4.4 Расчет мощности

Мощность циркуляционного насоса для отопления зависит от площади помещения, которая отапливается. К примеру, площадь равна 200 м2. Чтобы в здании было тепло, придерживаются примерного соотношения: 1 кВт тепловой энергии на 10 м2. Следовательно, на данную площадь потребуется 20 кВт.

Далее следует рассчитать разницу температур на подающем и обратном контуре. Специалисты советуют в пределах 10ᵒС. Производят расчет мощности: 20:10=2.  Рассчитанный таким образом параметр и есть мощность помпы, измеряемая в м3/ч.

Расчет циркуляционного насоса производят также по параметрам количества необходимого тепла, сопротивления труб, расхода электроэнергии, предельного уровня температуры.

Как подобрать циркуляционный насос для отопления, чтобы сделать работу системы наиболее эффективной? Для правильного подбора следует учесть немало факторов, параметров и характеристик насосов и отопительной системы, а также внешних условий и ожидаемого результата. Можно также учесть отзывы о той или иной марке аппарата. К выбору подходят ответственно, ведь от него во многом зависит комфорт в доме.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Кавитация

Кавитацией называют образование в толще движущейся жидкости пузырьков пара при снижении гидростатического давления и схлопывание этих пузырьков в толще где гидростатическое давление повышается.

В центробежных насосах кавитация образуется на входной кромке рабочего колеса, в месте с максимальной скоростью потока и минимальным гидростатическим давлением. Схлопывание пузырька пара происходит во время его полной конденсации, при этом в месте схлопывания возникает резкое увеличение давления до сотен атмосфер. Если в момент схлопывания пузырёк находился на поверхности рабочего колеса или лопатки, то удар приходится на эту поверхность, что вызывает эрозию метала. Поверхность метала подверженная кавитационной эрозии носит выщербленный характер.
