Насос для отопления - правила подбора, монтаж и рейтинг лучших приборов с описанием и мощностью

Общие параметры насосов для систем отопления в частном доме

Каждое устройство обладает характерными значениями:

Расход — количество воды, которое пропускается в обвязке за час. Единица измерения имеет вид 1/(м3*с).
Напор — максимальный показатель сопротивления жидкости, оказываемое на все элементы контура. Наравне с напором важны его потери из-за гидравлического сопротивления, а также давление.
Скорость — параметр, определяющий взаимоотношение расхода с напором, в зависимости от режима работы насоса.

Размеры: отличия по габаритам

Приборы также могут иметь одинаковые рабочие характеристики, но различаться по габаритам:

Длина определяет место установки. Устройства длиной 130 мм размещают в ограниченных пространствах, а 180 — в остальных.
Диаметр подбирают под размер труб, используемых в системе. Допускается незначительное увеличение сечения, но категорические запрещено уменьшение.

Достоинства циркуляционных насосов для систем отопления

Раньше монтаж отопительных коммуникаций в частных домах не предусматривал установки насосного оборудования. Рабочая среда в таких системах перемещалась по трубам самотеком. Сегодня некоторые дешевые котлы, работающие на твердом топливе, выполняются без интегрированных насосов. Это объясняется довольно просто – компания, выпускающая котлы, не знает параметров отопительного контура. Для таких конструкций рекомендуется приобретение циркуляционного насосного устройства.

Существует несколько преимуществ установки насоса в систему отопления частного дома. Например, снижается нагрузка на котел отопления благодаря выравниванию температур во входящей и исходящей трубе. Еще одно достоинство циркуляционного насоса заключается в том, что он обеспечивает равномерный прогрев комнат за счет одинаковой температуры рабочей среды в любой точке отопительного кольца.

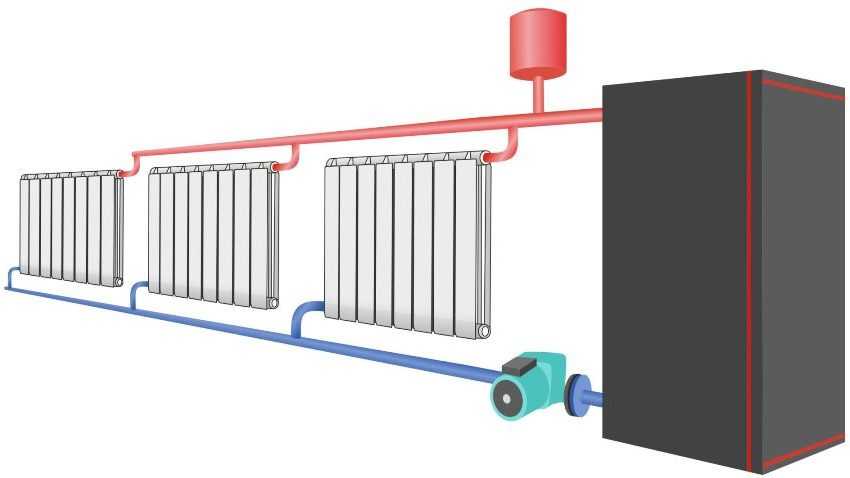

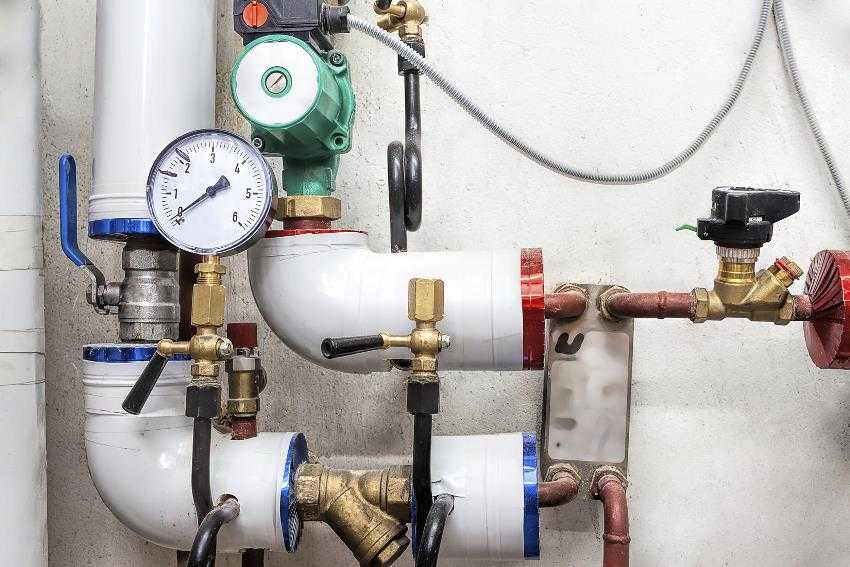

Схема расположения водяного насоса в системе отопления

А также при монтаже подобного устройства появляется возможность оперативной регуляции температуры теплоносителя в отопительных трубах. А также стоит сказать, что при запуске автономной отопительной конструкции прогрев котла осуществляется гораздо быстрее, если в систему интегрирован такой насос.

Принцип работы циркуляционных насосов позволяет исключить необходимость расположения трубы под определенным уклоном к котлу. А также появляется возможность использовать в коммуникации менее толстые трубы. Это не только экономит пространство, но и снижает стоимость отопительной конструкции в целом.

Из минусов данного устройства можно выделить только один – зависимость от электрической сети. Если в сети происходят частые перебои, то тогда использование прибора будет затруднительно. Однако и с этой проблемой можно справиться довольно просто, установив бесперебойник (ИБП).

Использование циркуляционного насоса позволяет исключить необходимость расположения труб под определенным уклоном к котлу

3 На что обратить внимание?

Прежде чем приступить к выбору насоса для системы отопления, следует определиться, какие характеристики он должен иметь

Какой нужен аппарат для отопления частного дома и на что обратить внимание, чтобы сделать оптимальный выбор циркуляционного насоса для системы отопления:

общая отапливаемая площадь помещения;
необходимый уровень температуры в здании;
тип топлива;
число этажей в помещении;
какую функциональность и тип имеет отопительный котел;
давление жидкости в контуре и температура на выходе и входе котла.

Циркуляционный насос может устанавливаться двумя способами. Это также влияет на подбор насоса для отопления.

Встраивается непосредственно в котел – наблюдается во многих современных моделях.
Вваривается помпа как отдельная часть отопительного контура. Применяется чаще в старых моделях отопительных котлов. Циркуляция воды в системах происходила за счет разницы в плотности и массе холодного и горячего теплоносителя. Трубы в таких системах располагали под уклоном. Внедрение циркуляционной помпы в такую систему увеличивает скорость передвижения теплоносителя и, следовательно, быстрее осуществляется обогрев помещения.

В вопросе, как подобрать насос, учитывают также характерные особенности системы отопления.

Тип системы отопления. Для сетей с естественной циркуляцией рекомендуют устанавливать устройство с мокрым ротором мощностью до 50-60 Вт. Если циркуляция принудительная, необходим более мощный агрегат до 80 Вт, если есть уклон, и до 90 Вт без уклона.
Отапливаемая площадь и объем теплоносителя. Чем выше эти параметры, тем более мощный необходим механизм. Для расчета точной мощности аппарата рекомендуется обратиться к телотехнику.
Ограничение на предельный уровень шума. Для отопления частного дома, где не предусмотрено отдельное помещение для насоса на достаточном расстоянии от жилых комнат, не рекомендуют выбирать аппараты с сухим ротором.
Техническое состояние системы отопления. К новой системе отопления подойдет любая помпа. Для систем, возраст которых 15-20 лет и больше, необходимо учесть наличие примесей в жидкости. К расчетной мощности прибавляют 25-35%, особенно при выборе аппарата с мокрым двигателем. Однако для старых сетей лучше подойдет аппарат с сухим ротором, потому как он менее чувствителен к качеству жидкости.

Этапы установки водяной отопительной системы

Систему водяного отопления необходимо планировать на основе места размещения основного ее элемента – котла. Сам котел ставится еще до планирования разводки труб. Если котел громоздкий – то для него делается бетонный постамент высотой в 4-5 см. Подставка также может быть сделана из листа железа с асбестом сверху. Сразу после того, как постамент готов, котел соединяется с дымоходом, а все соединения замазываются глиной (но не цементом!).

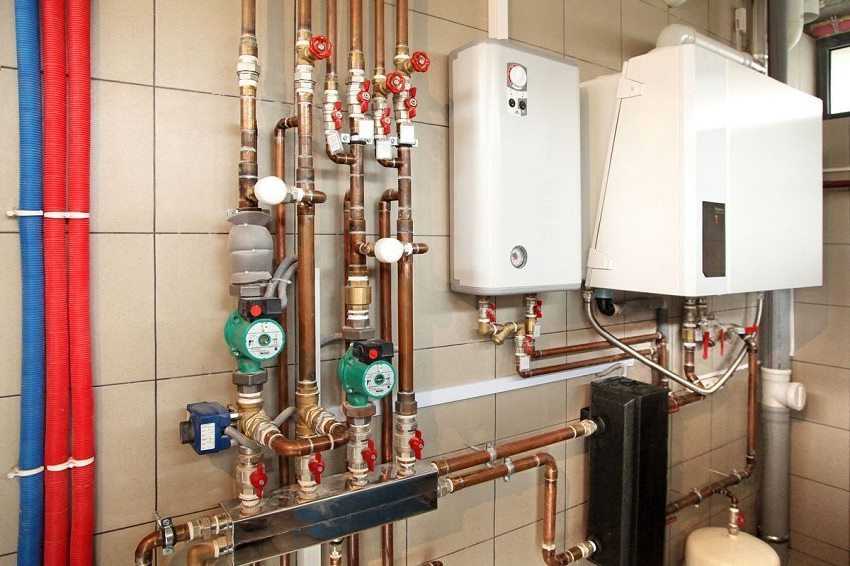

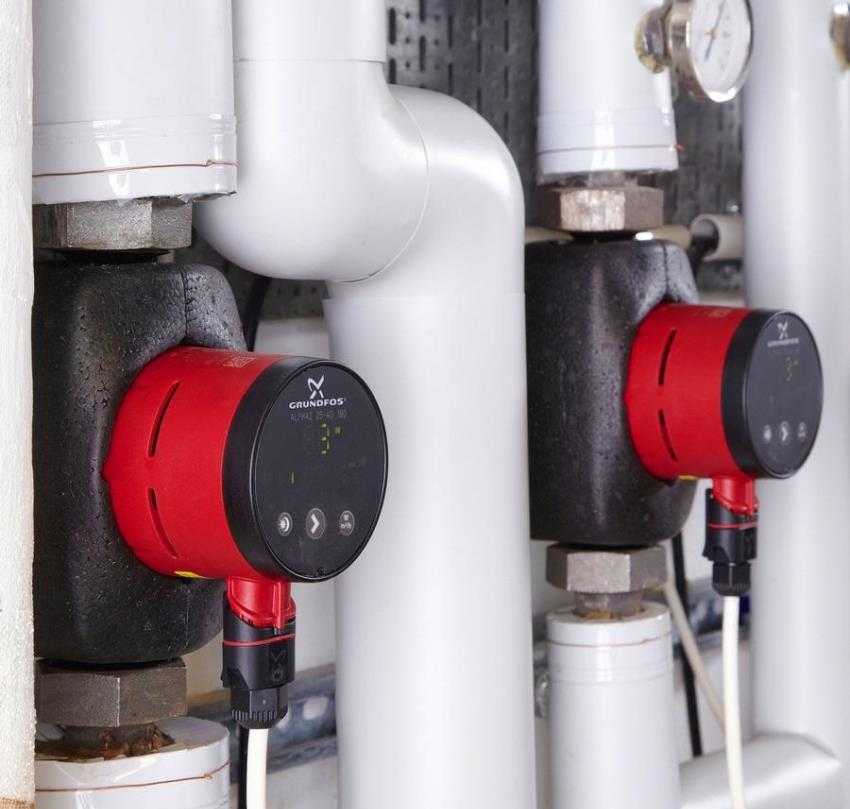

Котельная частного дома

Помните, что в помещении, где будет размещен котел, должна быть хорошая вентиляция – или естественная, или принудительная. Отверстие вентиляции можно оборудовать жалюзями для того чтобы они помогали регулированию потока воздуха.

Только после того, как вы выдержали расстояние, указанное в руководстве, можно вести трубопровод уже металлопластиковыми трубами, но введения в котел должны быть только металлическими трубами. Трубы, вводящие воду в котел, должны иметь такой же диаметр, как и выводящие. Нельзя пользоваться переходниками!

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

P – величина давления;
R – сопротивление потоку для прямых участков трубопровода;
L – общая длина
Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
р – величина плотности теплоносителя при рабочей температуре;
q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

3 Установка циркуляционного двигателя

Но есть и исключения. Когда установлен расширительный бачок открытого типа или мембранный на трубе подачи теплоносителя, то монтировать насос можно на любом участке трубы «обратки».

Эти данные вовсе не нужно принимать как правило. Позиция на трубе обратки рекомендуемая. Считается, что оборудование будет служить более длительное время, работая с охлаждённой водой, нежели на выходе с горячей.

С другой стороны, современные высокотемпературные насосы (до 110 градусов) могут устанавливаться и на трубе подачи, но параметры всей системы должны быть точно сбалансированы и настроены. Связано это с особенностями самой конструкции. Если мотор установлен за котлом, то в сильные морозы на максимальной мощности теплоноситель может вскипеть, поскольку такое оборудование разрежает жидкость. Возникновение подобной ситуации может привести к поломке системы в целом.

В связи с этим, если насос монтируется на трубе подачи, то нужно это делать подальше от котла, но до первого разветвления радиатора.

В больших системах отопления иногда есть две группы труб подачи, которые расходятся в противоположном направлении. В этом случае лучше устанавливать два циркуляционных насоса на каждое направление перед разветвлениями к первому радиатору.

Таким образом, определённых общих рекомендаций по установке мотора нет. Нужно подходить к каждому случаю индивидуально.

Выбрать и подключить циркуляционный двигатель для отопления частного дома или квартиры несложно

Главное, обращать внимание при этом на ключевые факторы, такие как производитель, тип насоса, мощность, производительность и другие данные

Подсоединить его уже к системе отопления несложно, схема довольно простая. Если оборудование сломается, поменять мотор тоже не окажется трудной задачей.

Выбор места для установки центробежного насоса

Здесь предусмотрена предварительная подготовка системы – полный слив жидкости, при необходимости – чистка всех разводок. Перекачивающее оборудование устанавливается в соответствии со схемой подключения, предлагаемой производителем или профессиональными монтажниками. Вода вводится только после полной сборки связок, далее необходимо избавить насос от излишков воздуха, использовав центральный винт. Последняя манипуляция должна сопровождать каждое включение насоса.

Важно правильно выбрать место для монтажа агрегата. Специалисты отмечают, что наиболее целесообразно его внедрение в обратку непосредственно перед котлом

Эта мера оправдана тем, что при установке насоса на подачу во время эксплуатации котла в верхней его части может собираться воздух. В таком случае агрегат будет вытягивать воздух из емкости, и возникнет вакуум, в этой зоне котел будет закипать.

Если насос будет стоять перед котлом, вода будет с силой подаваться в рабочую емкость, она полностью заполнится. Насос будет работать в условиях более низкой температуры, в результате его эксплуатационный ресурс будет существенно продлен.

Принцип действия и технические характеристики циркуляционных насосов для систем отопления

Насос подобного типа представляет собой устройство, внутри которого располагается двигатель и рабочий вал. Его основная функция заключается в перекачке рабочей жидкости. Популярность таких аппаратов в автономных конструкциях отопления обусловлена тем, что они позволяют более эффективно прогревать здание.

Использование циркуляционного насоса в системе отопления позволяет снизить затраты на обогрев помещений

Принцип работы циркуляционного насоса довольно прост. При его запуске ротор начинает воздействовать на крыльчатку (вращать ее). Благодаря этому на входе создается пониженное давление, а на выходе, наоборот, повышенное. Скорость перемещения рабочей жидкости по коммуникациям увеличивается, что позволяет снизить финансовые затраты на обогрев частного дома.

Полезная информация! Функционирует подобный прибор от обычной электрической сети, напряжение в которой составляет 220 В. Мощность устройства зависит от его разновидности, а также от того, какой именно режим используется при его работе. Этот показатель варьирует в пределах от 25 до 100 Вт/ч.

Во многих моделях можно осуществлять выбор режима скорости, который подбирается индивидуально, в зависимости от технических характеристик автономной отопительной коммуникации. А также циркуляционные насосы для водоснабжения оснащаются определенной маркировкой, в которой указываются основные характеристики прибора.

Большинство моделей циркуляционных насосов оснащены возможностью выбора режима скорости, который подбирается в зависимости от технических характеристик отопительной коммуникации

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

Производительности.
Шумоизоляции.
Надежности.
Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов увеличивает энергоэффективность системы отопления на 40-50%. Принцип действия устройств, независимо от типа и конструкции, заключается в следующем:

Жидкость поступает в полость, выполненную в виде ракушки.
Внутри корпуса расположено рабочее колесо, маховик, создающий давление.
Увеличивается скорость теплоносителя и посредством центробежной силы, жидкость отводится в спиральный канал, подключенный к водяному контуру.
Теплоноситель поступает в водяной отопительный контур с заданной скоростью. Благодаря закручиванию водяных потоков, снижается гидравлическое сопротивление при циркуляции жидкости.

Принцип работы системы отопления с циркуляционным насосом отличается от контуров с естественной циркуляцией, тем, что движение жидкости осуществляется принудительно. На эффективность обогрева не влияет соблюдение уклонов, количество установленных радиаторов, а также диаметр труб.

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

Конструкционные различия

Гидронасосы бывают следующих конструктивных типов:

Поршневые. Теперь уже практически не применяются для небольших насосных станций ввиду громоздкости, малого кпд, невысокого жизненного ресурса.
Центробежные. Одни из самых популярных и востребованных благодаря простоте конструкции, экономичности и высокой надежности.
Турбинные. Подобны центробежным, но не с боковым, а осевым расположением лопаток. Более мощные и производительные. Используются в основном на промышленных гидротехнических сооружениях.
Роторные или так называемые винтовые насосы. Отличаются малыми габаритами по диаметру, потому наиболее пригодны для подъема воды из скважин.
Вибрационные или мембранные. Дешевые, но малопроизводительные. Известны давно выпускающиеся для дачников модели «Ручеек», «Малыш».

Достоинства и недостатки водяного отопления

Среди преимуществ, которые предоставляет система водяного отопления, можно назвать следующие:

Экономичность в расходах материалов.
Достаточно высокий уровень теплоемкости. Ведь показатель теплоемкости воды превышает тот же показатель воздуха, нагретого до такой же температуры, в 4 тысячи раз.
Комфортная температура.

Как и в любой системе отопления, стоит выделить несколько недостатков:

Трудоемкость установки и эксплуатации в сравнении с другими системами.
Необходимость постоянного контроля над работой генератора тепла.
В случае долговременного отбытия – необходимость удаления воды. Ведь если воду с труб не спустить, то в случае низких температур она замерзнет, вследствие чего трубопровод лопнет. Кроме того, трубопровод с воздухом довольно быстро подвергается процессам коррозии.

Установка водяного отопления возможна только во время строительства или капитального ремонта.

Лучшие циркуляционные насосы для систем отопления

Grundfos UPS 25-40 180

Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.

Характеристики:

производительность – 2900 л/ч;
потребляемая мощность – 45 Вт;

Достоинства:

высокая производительность;
доступная цена;
надёжность;
хороший напор.

Недостатки:

дороже аналогичных устройств отечественного производства;
модель часто подделывается.

«Вихрь» ЦН-25-4

Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.

Характеристики:

производительность – 50 л/мин.;
потребляемая мощность – 72 Вт;

Достоинства:

низкий уровень шума;
простота монтажа и эксплуатации;
длительный срок эксплуатации;
доступная стоимость;
экономичность;
компактность.

Главный недостаток

несоответствие заявленных производителем характеристики фактическим.

Oasis CN 25/4

Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».

Характеристики:

производительность – 170 л/мин.;
потребляемая мощность – 245 Вт;

Достоинства:

экономичность;
компактность;
малый вес;
длительный срок службы;
простота монтажа и обслуживания.

Недостатки:

не выявлены.

Grundfos UPS 25-60 180

Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.

Характеристики:

производительность – 4,35 м.куб./час.;
потребляемая мощность – 60 Вт;

Достоинства:

несколько скоростей работы ротора;
компактность;
надёжность;
простота установки и эксплуатации.

Недостатки:

не выявлены.

Grundfos ALPHA2 25-60 180

Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.

Характеристики:

производительность – 3 м.куб./час.;
потребляемая мощность – 45 Вт;

Достоинства:

низкий уровень шума при работе;
простота монтажа и эксплуатации;
надёжность;
длительный срок службы.

Главный недостаток:

высокая стоимость.

Valtec VRS 25/4 130

Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.

Характеристики:

производительность – 3000 л./час.;
потребляемая мощность – 72 Вт;

Достоинства:

надёжность конструкции;
доступная стоимость;
простота монтажа и эксплуатации.

Главный недостаток:

короткий штатный сетевой шнур.

JEMIX WRF-50/12

Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.

Характеристики:

производительность – 9600 л./час.;
потребляемая мощность – 550 Вт;

Достоинства:

большой напор;
надёжность;
высокий КПД.

Недостатки:

необходимость приварки к трубопроводу ответных фланцев;
высокая стоимость.

WWQ CN 25/60-180

Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.

Характеристики:
