Монтаж системы отопления из полипропиленовых труб своими руками

Преимущества полипропиленовых изделий в отопительной системе

  • Очень простой монтаж. Проложить такую сеть можно своими силами, а для стальных аналогов нужно использовать профессионального сварщика.
  • Полипропиленовые изделия не подвергаются коррозии, а это в значительной мере повышает сроки использования сети.
  • Внутри заготовок не образуются отложения, и они не забиваются так, как стальные трубопрокатные аналоги.
  • Полипропиленовые изделия очень гибкие, но при этом они имеют большой показатель механической устойчивости, они функционируют при большой температуре и давлении.
  • Жидкость в такой магистрали циркулирует лучше, и это повышает теплоотдачу сети.
  • Затраты на такую сеть значительно меньше, если сравнивать с другими материалами.

Все эти характеристики привели к тому, что данные трубопрокатные материалы применяют все чаще и чаще.

Разводка

Отопление и водоснабжение могут быть разведены двумя принципиально разными способами:

  1. Тройниковая (последовательная) разводка подразумевает подключение всех приборов (отопительных или сантехнических) к общей подводке или розливу с помощью тройниковых соединений;
  2. При коллекторной разводке каждый прибор комплектуется собственной подводкой. Все приборы подключаются к общему коллектору-гребенке (или паре коллекторов — ГВС и ХВС или подаче и обратке отопления).

Две схемы разводки воды — последовательная и коллекторная

Преимущества последовательной разводки:

  • Невысокая материалоемкость, что означает уменьшение сметы по монтажу систем отопления и водоснабжения;
  • Возможность открытой прокладки инженерных систем;

Открытая последовательная разводка

Вытекающая из открытой прокладки возможность монтажа трубопроводов после чистовой отделки помещения.

Преимущества коллекторной разводки:

  • В случае водоснабжения — постоянный напор воды на произвольном сантехническом приборе вне зависимости от расхода воды через остальные точки водоразбора. Проще говоря — если вы откроете кран с холодной водой на кухне, из душа не донесется боевой клич ошпаренной супруги;
  • В случае отопления — одинаковую температуру теплоносителя на всех радиаторах. При последовательной разводке температуры батарей на подаче и обратке различаются на 20-25°С;
  • Возможность отключения и регулировки приборов из одной точки — коллекторного шкафа.

Как сделать отопление из полипропилена своими руками в частном доме

Перед установкой трубопровода разрабатывают схему всей конструкции, делают расчеты. Для монтажа понадобится котел, генератор, насос, трубы, а также группа безопасности, расширительная емкость, механизм для регулировки давления. На возвратной линии магистрали встраивают насос. Расширительный бак ставят впереди насоса. Систему безопасности размещают возле котла на подающей ветке. Трубы соединяют при помощи коллекторной гребенки и гидроразделителя. Если котел мощностью выше 50 кВт, крепят его с помощью металлических соединений. Между котлом и развилкой устанавливают трубы из металла, потом ставят армированный материал.

Монтируют отопление из полипропилена своими руками в теплом здании, температура не должна быть меньше +5°С. Перед работой рассчитывают пропускную способность труб, определяют их диаметр, от этого зависит теплоотдача. В маленькой котельной стенки покрывают огнестойким материалом.

Правила установки:

  • между стенами и прибором крепят теплоотражающий материал;
  • все батареи монтируют на одинаковом уровне;
  • ребра радиаторов должны располагаться вертикально;
  • возле оконного проема длина батареи должна составлять 75% размера окна;
  • центр радиатора располагают так, чтобы совпадал с серединой окна;
  • батарею от пола размещают на высоте 6-12 см, а от подоконника – 5-7 см.

При боковом соединении труб применяют двухтрубный и однотрубный тип отопления. Присоединение одностороннее, так как монтируют с одной стороны батареи. Ставят перед трубопроводом байпас и краны, это перемычки для легкого демонтажа батареи. Циркуляционный насос устанавливают на подающем трубопроводе, но можно его поставить и на обратной ветке. Для спуска воздуха понадобятся спускники или краны Маевского (они часто продаются уже встроенные в батареи).

Отопление из полипропилена своими руками со схемой нижнего подключения нужно для дизайнерского решения, чтобы труб не было видно. Внутри батареи есть встроенные шаровые краны, предназначенные для демонтажа приборов или установки их в систему. Нижнее подключение не применяют при обычной циркуляции воды. Чтобы избежать потери тепла, приобретают мощные радиаторы.

Диагональное подключение имеет минимальные теплопотери. Жидкость подается с одной стороны батареи, протекает по секциям и выходит с другой стороны прибора. Такое подключение эффективно для длинных радиаторов.

Монтажные работы:

  1. Для пайки трубопровода нужен паяльник. Устанавливают температуру на инструменте 270°С. Чем больше диаметр трубы, тем дольше нагревается деталь.
  2. Двумя насадками одновременно на паяльнике нагревают внешнюю и внутреннюю стороны трубы. Равномерно надавливают на обе детали, сгибают, инструмент не должен смещаться.
  3. Детали снимают с паяльника и состыковывают друг с другом, фиксируют на 1 минуту, чтобы полипропилен затвердел.

Важно!

Если перегреть трубу, она расплавится, появятся внутренние заторы, пропускная способность ухудшится.

Сборка системы поэтапно:

Пошаговая инструкция сварки ПП труб

Рассмотрим порядок действий при соединении с использованием сварочного аппарата.

Применяют специальный труборез, который делает срез четко, без заусенцев.

Край среза зачищают, а фаскоснимателем зарезают внутренний слой полимера.

Подготовка паяльника

Перед работой прибор максимально нагревают, дают остыть и повторяют прогрев, после чего приступают непосредственно к пайке.

Нагрев и соединение деталей

В торец среза вставляют насадку, соответствующую размеру трубки и прогревают его не более 8 секунд. Сразу вставляют соединительный элемент, плотно прижимая. Повторяют со вторым срезом.

Схемы отопительных систем

Очень важно правильно выбрать схему разводки. Если дом имеет малую площадь – вполне можно обойтись однотрубной схемой с естественной циркуляцией

Для помещений большей площади лучше подойдет двухтрубная система:

  • Однотрубная схема. Самый простой и дешевый вариант. Чем дальше от котла будет установлена батарея, тем более холодным будет доходить до нее теплоноситель. Очевидный плюс такого решения – экономия времени и материалов при строительстве, не менее очевидный минус – неравномерное распределение температуры и, как следствие, неодинаковый уровень прогрева помещений.
  • Коллекторная схема. Потребует монтаж дополнительных элементов, позволяющих повысить энергоэффективность системы за счет более равномерного распределения тепла.
  • Двухтрубная система. Отличается от предыдущих решений наличием подающего и обратного трубопроводов. Контуры работают параллельно и позволяют доставлять теплоноситель к каждому радиатору с одним и тем же значением температуры. Еще одно преимущество – в аварийных ситуациях проблемный стояк или радиатор можно легко изолировать без прекращения работы всей системы.

Не менее важный вопрос – какой из вариантов разводки труб стоит предпочесть. Есть две альтернативы – верхняя и нижняя разводка.

  1. Верхняя разводка. В этом случае подающий трубопровод проходит под потолком, либо на чердаке. От него вниз спускаются стояки, к которым подсоединяются радиаторы. Обратный трубопровод из полипропиленовых труб идет по полу, либо монтируется в подвальном этаже. Такая схема разводки оправдана в ситуациях, когда теплоноситель циркулирует по системе естественным образом.
  2. Нижняя разводка. Оба трубопровода (подающий и обратный) монтируются на полу нижнего этажа, либо под потолком подвала. Трубопроводы идут параллельно друг другу, а горячая вода подается в каждый стояк отдельно.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

  • раскладка элементов согласно схеме;
  • сварка или пайка труб;
  • соединение с помощью фитингов;
  • присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

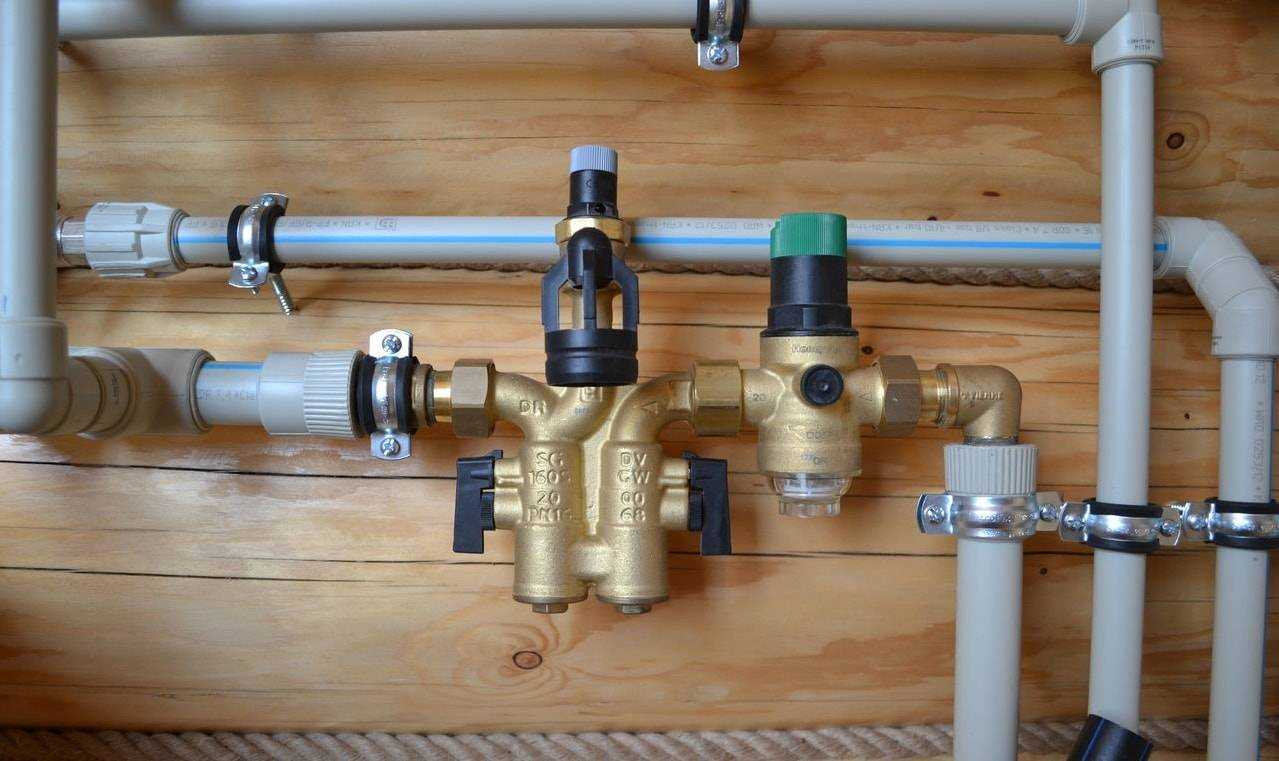

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

  • однотрубная или двухтрубная;
  • двухтрубная с горизонтальной разводкой;
  • двухтрубная с вертикальной разводкой;
  • коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Просмотров:
1 370

Преимущества и недостатки полипропилена

Главная причина популярности труб из ППР при сооружении тёплых полов — экономичность

Стоимость их доступная, а это особенно важно при монтаже трубопровода на большой площади

Кроме того, полипропиленовые контуры:

  • обладают повышенной механической прочностью и эластичностью;
  • имеют отличный уровень герметичности — это обеспечивается методом специальной пайки, изделие получается монолитное, практически бесшовное, что позволяет размещать трубы под стяжку;
  • долговечны — при соблюдении правил укладки прослужат несколько десятков лет без аварии;
  • имеют небольшой вес — это делает процесс монтажа простым;
  • инертны — не поддаются воздействию агрессивных веществ;
  • не подвержены коррозии — тем самым внутри трубы не скапливаются отложения;
  • обладают хорошей звукоизоляцией;
  • экологически безопасны — при нагревании не выделяются вредные вещества.

Но даже в случаи его замерзания, не разрушаются стенки труб, так как полимер способен  расширяться, а при нагреве возвращается в первоначальную форму. Поэтому, трубы из полипропилена идеально подходят для укладки в загородных коттеджах, где хозяева проживают не постоянно, и пол работает от случая к случаю.

Однако у данного вида трубопрокатных материалов есть и минусы. Полипропилен легко воспламеним, и его нельзя укладывать в помещениях с повышенным уровнем пожароопасности (деревянных). Помимо этого, оптимальный рабочий температурный предел + 75 градусов. Стоит сказать, что ПП обладает плохой гибкостью, и сделать повороты под небольшим радиусом не получится.

Кроме того, обычные ПВХ трубы предназначены для использования в системе водоснабжения и канализации, а вот размещать их в тёплые полы нельзя, так как они не выдержат тепловую и гидронагрузку. Поэтому, в полы с обогревом необходимо укладывать армированный контур.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Система отопления одноконтурного котла

Система одноконтурного газового отопления отличается от остальных типов числом магистралей, используемых в ней. Для того, чтобы подать теплоноситель к радиатору используется только одна труба. Разделение происходит условно на подачу и обратку.

Кроме труб в одноконтурную систему отопления входят следующие части:

  1. Котел. Главный элемент системы. Энергия при сжигании топлива передается пропускаемой среде. После этого она попадает в радиаторы, где происходит теплообмен и передача тепла в комнате.
  2. Радиатор. Основной теплообменный элемент. Устанавливается в каждом помещении, которое нужно отапливать. Теплообмен нельзя организовать без этого элемента, так как сечения трубы и их общая площадь не дают достаточного тепла.
  3. Расширительный бак. Бывает двух видов – открытого и закрытого типа. Данный элемент необходим для компенсации давления, возникающего при нагреве воды. Закрытый тип предпочтительней из-за невозможности испарения теплоносителя. Также такой расширительный бак можно ставить в любой точке системы, в отличие от открытого (только в верхней точке).
  4. Остальные запасные части и фурнитура. К ним относятся краны, клапаны давления и температуры, другие небольшие запасные части, важные для системы.

Монтаж труб из полипропилена

Важно! Ввиду того что прочность полипропиленовых труб не такая большая, как, к примеру, ц стальных, то и крепления при монтаже следует устанавливать чаще, где-то через каждые пятьдесят сантиметров. Итак, давайте рассмотрим основные составляющие такой отопительной системы

Итак, давайте рассмотрим основные составляющие такой отопительной системы.

  1. Крепежи, необходимые для того, чтобы вся конструкция оставалась неподвижной.
  2. АГВ, или, может быть, любой иной котел отопления.
  3. Расширительная емкость, необходимая для того, чтоб вода, которая при высоких температурах расширяется, не смогла повредить всю систему.
  4. Радиаторы, прочие теплоотдающие элементы.
  5. И, собственно, трубопровод, позволяющий теплоносителю циркулировать между радиаторами и нагревательным устройством.

Крепеж трубопровода

Для такой пайки используются специальные паяльники. Они разогревают материал до двухсот шестидесяти градусов, после чего тот становится однородным монолитным соединением. Это объясняется тем, что атомы в нем как бы проникают из одного куска трубы в другой. Более того, такое соединение характеризуется прочностью и герметичностью.

Видео урок по пайке труб

Пайка состоит из нескольких этапов, рассмотрим их:

  1. Включается паяльник. Ждем, пока сигнальный индикатор на нем не погаснет во второй раз.
  2. Обрезаем кусок трубы согласно необходимым нам размерам, для этого используются специализированные ножницы, которые продаются вместе с паяльником.

  3. Зачищаем обрезанные окончания труб от всего лишнего, в частности, от фольги. Для этого можно применить обычный нож, а можно и швеллер.
  4. Труба вставляется в фитинг, и некоторое время держится в нем.

Важно! Время, которое труба должна проводить в фитинге, полностью зависит от ее диаметра, в комплекте с паяльником должна присутствовать специальная таблица, в которой указываются все эти значения. Детали аккуратно стыкуются, никаких перекосов быть при этом не должно

Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Детали аккуратно стыкуются, никаких перекосов быть при этом не должно. Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Особое внимание следует уделять поворотным фитингам, особенно это касается полипропиленовых труб. Обязательно проверяйте, правильно ли они выставлены, ведь если поворот будет направлен не туда, весь узел придется полностью переделывать, и прикрепленная деталь и вовсе уже придет в непригодность

Трубы соединяются между собой посредством «американок» — специальных приспособлений, которые быстро надеваются и снимаются. Они крепятся на окончаниях труб. Дабы при тепловом расширении не происходила деформация (ведь армирование труб полностью не спасает от этого, оно лишь уменьшает его), все трубы следует надежно крепить к поверхности стен и потолка, шаг при этом, как уже говорилось, должны быть не более пятидесяти сантиметров.

Для крепления радиаторов также используются специальные приспособления, они должны присутствовать в комплекте. Не желательно использовать для радиаторов приборы, сделанные своими руками. Дело в том, что заводские крепления специально рассчитывались на вес радиаторов, полностью заполненных теплоносителем, поэтому самодельные крепежи его могут попросту не выдержать.

Время нагрева при пайке

Дабы пайка труб была максимально эффективной, настоятельно рекомендуется придерживаться заданного время разогрева. О нем вы можете узнать из приведенной ниже таблицы.

Диаметра, см

11

9

7.5

6.3

5

4

3.2

2.5

2

Время разогрева, сек

50

40

30

24

18

12

8

7

7

Время для соединения, сек

12

11

10

8

6

6

6

4

4

Охлаждение, мин

8

8

8

6

5

4

4

3

2

Каким должен быть шов, см

4.2

3.8

3.2

2.9

2.6

2.2

2

1.8

1.6

Важно знать, если деталь подогреть до более высокой температуры, чем того требует технология пайки, то она попросту деформируется. А если разогрев будет недостаточным, то полноценное сплавление материала не произойдет, что в будущем станет причиной протечек

О креплении к стенам мы говорили, шаг там – 50 сантиметров. В случае с креплением к потолку это расстояние должно быть таким же, но не большим.

Желательно использовать подвижные фиксаторы, а какие-либо подвесные компенсирующие устройства не нужны. Крепить также следует прочно, надежно, ведь тепловое расширение трубы может деформировать ее.

В целом, мы с вами разобрались, как сделать монтаж отопления из полипропиленовых труб. Надеемся, статья будет вам полезной.

Варианты систем отопления

Сегодня применяются две системы отопления, которые можно использовать для установки радиаторов отопления в доме: однотрубная и двухтрубная

Одно трубная схема подключения радиатора отопления.

Однотрубная система представляет собой отопление, при котором горячая вода поступает во все здание, сверху вниз стекает по трубам и отопительным приборам, которые смонтированы в отдельных квартирах. Эта система сегодня довольно распространена, применяется она для многоквартирных домов. Но именно подобный метод монтажа имеет значительные недостатки:

  • нет возможности регулировать температуру отопительного оборудования (в редких случаях есть шанс установить дополнительную дорогостоящую систему);
  • на верхних этажах температура выше, чем на нижних;
  • при необходимости проведения ремонтных работ отключается весь стояк;
  • полное отключение от центральной системы отопления довольно сложное.

Двухтрубная система подключения радиаторов отопления представляет собой подачу горячей воды по одной трубе, а уже остывшей — по другой (это так называемая обратка). Все радиаторы при такой системе подключаются только параллельно. Применяется двухтрубная система отопления для частных домов, коттеджей.

Она не только очень удобна и эффективна, но и имеет такие преимущества, как возможность регулировки температуры радиаторов, которая будет одинакова для всех батарей вне зависимости от этажности.

Сама отопительная система состоит из таких элементов, как:

Двух трубная схема подключения радиатора отопления.

  • радиаторы отопления с заглушкой внизу и клапаном наверху;
  • пробка радиатора;
  • терморегулятор и клапан (для двухтрубной системы);
  • запорный кран;
  • хвостовик;
  • байпас (для двухтрубной системы);
  • муфты и контргайки для крепления радиаторов отопления;
  • стояки в виде отопительных труб (могут быть выполнены из полипропилена, полиэтилена, металла).

Выбираем источник обогрева

Прежде чем приступать к монтажу трубопровода из полипропилена, следует определиться с источником обогрева. Это повлияет на общую схему системы отопления и выбор дополнительных элементов.

Газ

Считается весьма экономичным и экологичным видом топлива. Впрочем, об экономичности уместно говорить только в том случае, если дом уже газифицирован или хотя бы располагается неподалеку от магистрального газопровода. В противном случае подключение к удаленной сети обойдется хозяину в круглую сумму.

Оптимальный вариант для устройства отопительной системы на газовом топливе – современный газовый котел настенного типа, оборудованный комплексом необходимых приборов и защитных механизмов, обеспечивающих максимальную автоматизацию процессов управления системой.

Еще один плюс такого решения – возможность отказаться от столь привычного для частных домовладений дымохода. Современные газовые котлы комплектуются закрытой камерой сгорания, подведение кислорода и отведение отработанного воздуха от которой осуществляется посредством тонкой трубки.

Электричество

Еще один экологичный способ обогрева помещения, хотя и более дорогостоящий, нежели газ. Для обеспечения работы системы отопления потребуется специальный котел, оснащенный средствами безопасности, насосом для циркуляции теплоносителя (в зависимости от выбранной схемы) и расширительным бачком.

Твердотопливные системы

Отличаются более высокой температурой теплоносителя на выходе из котла, что накладывает повышенные требования к организации системы безопасности.

Важные нюансы монтажа полипропилена

Как правильно провести отопление в частном доме из полипропилена? Непосредственно возле котла трубы должны быть металлическими и арматура тоже. Пластиковый кран ставить нельзя, он быстро износится и потечет. Можно установить бронзовый кран и резьбовой переходник, а далее – полипропиленовую трубу.

Подключать трубопровод к котлу следует через «американку». При монтаже распределительного коллектора пластиковые краны не рекомендуется устанавливать рядом с отводящими тройниками, иначе при поломке крана придется переделывать весь узел.

Схема монтажа отопления из полипропилена.

Перед тем, как провести отопление в частном доме своими руками из полипропилена, составьте схему жилой площади и привяжите к ней каждый элемент разводки. Доступ к частям системы должен быть свободным на случай ремонта, отключения, замены.

Грязевой фильтр ставят только на горизонтальном участке «головкой» вниз (для удобной очистки). С обеих сторон от фильтра устанавливают отсекающие краны, чтобы для чистки не пришлось сливать воду из контура.

Расстояние между соседними трубами должно быть не меньше 5 сантиметров. Трубы крепят к стене с промежутками между опорами, величина которых зависит от сечения трубы и ее типа (армированная, неармированная). Для обычной трубы сечением 2 см шаг равен 60 см, для армированной – 1,2 метра. При диаметре 5 см – 1,2 и 1,9 соответственно.

Перед тем как самому сделать отопление в частном доме из полипропилена, учтите особенность труб ПП – линейное расширение материала, равное 0,15. При нагреве длина трубопровода увеличивается, это приводит к его деформации.

При длине цельного участка больше 5 метров необходима установка компенсатора. Можно изготовить компенсатор из отводов под прямым углом ( форме буквы П) или использовать готовую петлю из полипропилена (т.н. «калач»).

По причине термического расширения значительную часть опор для труб ПП делают подвижными (пластмассовые клипсы). Если компенсатор П-образный, по обе стороны отводов монтируют подвижные опоры. Далее, на прямых участках – неподвижные, на перекладине буквы П тоже неподвижную.

Аналогично для «калача». При расширении меняют форму «колена» компенсатора, деформация магистрали не происходит. Компенсаторы ставят строго петлей вниз, чтобы избежать завоздушивания.

3 Виды систем по количеству трубопроводов – выбираем одну из двух схем

Отопительные магистрали из полипропиленовых труб в доме могут быть однотрубными и двухтрубными. В первом случае все приборы отопления в частном доме поочередно подводятся к главной трубе. Минус схемы – плохой нагрев батарей, стоящих в самом конце такой отопительной цепочки. Объясняется это тем, что горячая вода охлаждается во время движения по магистрали.

Однотрубные системы монтируют в небольших по площади жилищах. Причем первыми к стояку всегда подключают жилые комнаты. А затем уже и все помещения технического назначения.

Для большого частного дома больше подходит двухтрубная система. В ней обратная и подающая магистрали прокладываются параллельно. За счет этого все отопительные батареи получают теплоноситель с одинаковой температурой. Естественно, при ремонте можно отсоединить от системы лишь один стояк. Остальная же ее часть будет работать в прежнем режиме.

Двухтрубная система трубопровода

При установке двухтрубных магистралей своими руками желательно проектировать нижнее одностороннее подключение элементов системы. Сделать это несложно при помощи особой арматуры со специальным температурным регулятором. Он даст вам возможность устанавливать комфортный микроклимат во всех комнатах.

Укладка полипропиленовых труб

Монтаж — ответственный этап при сооружении водяного греющего пола. Стелить трубопровод необходимо в соответствии с разработанной схемой — «змейка» или «улитка». Начинать нужно от коллектора, второй конец трубы после укладки, так же должен вернуться к нему.

Крепление труб осуществляется несколькими способами:

  1. К арматурной сетке при помощи пластиковых хомутов или проволоки — надёжный вариант. Нельзя туго фиксировать контур, это может его повредить.
  2. К теплоизоляционному изделию дюбелями.
  3. С использованием теплоизоляционных матов с бобышками. Трубопровод прокладывается между ними в пазы, тем самым крепко фиксируясь.

Крепежные элементы следует устанавливать через каждые 80 см.

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм

PN10

PN20

PN30

Внутренний диаметр

Толщина стенки

Внутренний диаметр

Толщина стенки

Внутренний диаметр

Толщина стенки

16



10,6

2,7



20

16,2

1,9

13,2

3,4

13,2

3,4

25

20,4

2,3

16,6

4,2

16,6

4,2

32

26

3

21,2

5,4

21,2

3

40

32,6

3,7

26,6

6,7

26,6

3,7

50

40,8

4,6

33,2

8,4

33,2

4,6

63

51,4

5,8

42

10,5

42

5,8

75

61,2

6,9

50

12,5

50

6,9

90

73,6

8,2

6

15



110

90

10

73,2

18,4



Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

  • 16 мм – при монтаже одного или двух радиаторов;

  • 20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);

  • 25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);

  • 32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);

  • 40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

  • 4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);

  • 6,3 кВт – 16,6 мм (25 мм);

  • 11,5 кВт – 21,2 мм (32 мм);

  • 17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
