Устройство и принцип работы
Чувствительным элементом любого тепловизора является датчик, который трансформирует инфракрасное излучение различных объектов неживой и живой природы, а также фона в электрические сигналы.
Полученная информация преобразуется прибором и воспроизводится на дисплее в виде термограмм.
У всех живых организмов в результате метаболических процессов выделяется тепловая энергия, которая отлично видна оборудованию
У механических аппаратов нагрев отдельных составляющих частей происходит из-за постоянного трения в точках сопряжения подвижных элементов. В оборудовании и системах электрического типа нагреваются токопроводящие детали.

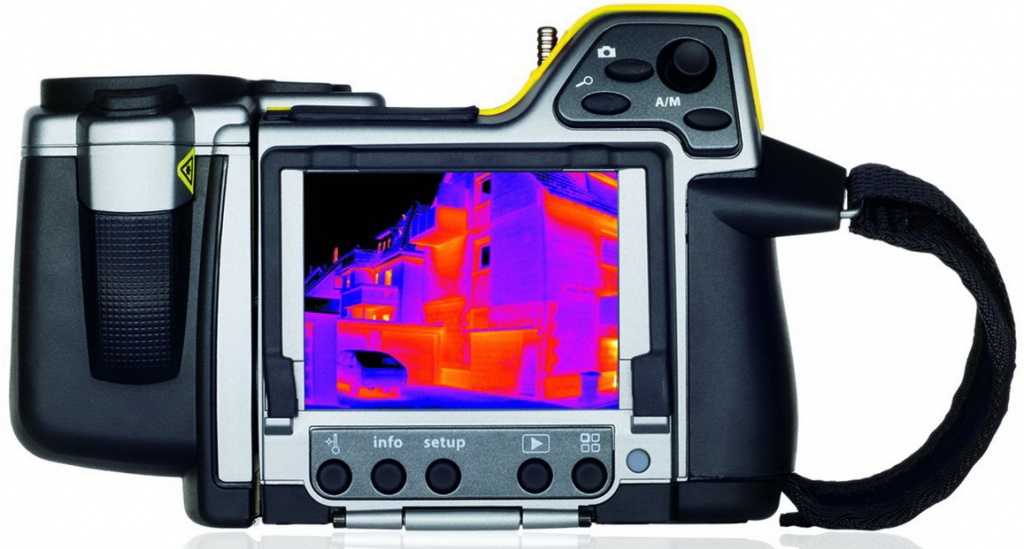

После наведения и съемки объекта ИК-камера мгновенно формирует двухмерное изображение, содержащее полные сведения о температурных показателях. Данные можно сохранить в памяти самого устройства или на внешнем носителе, а можно перенести при помощи USB-кабеля на ПК для детального анализа.
Некоторые модели тепловизоров имеют встроенные интерфейсы для моментальной беспроводной передачи цифровой информации.
Регистрируемый тепловой контраст в поле зрения тепловизора позволяет визуализировать сигналы на экране прибора в полутонах черно-белой палитры или в цвете. На термограммах отображается интенсивность инфракрасного излучения исследуемых конструкций и поверхностей. Каждый отдельный пиксель соответствует конкретному значению температуры.
По неоднородности теплового поля выявляют ошибки в инженерных конструкциях дома и дефекты стройматериалов, недостатки теплоизоляции и некачественный ремонт
На черно-белом экране тепловизора самыми светлыми будут отображены теплые зоны. Все холодные объекты будут практически неразличимыми.
На цветном цифровом дисплее участки, которые сильнее других излучают тепло, засветятся красным цветом. По уменьшению интенсивности излучения спектр будет сдвигаться в сторону фиолетового. Черным цветом на термограмме будут отмечены наиболее холодные зоны.
Для обработки полученных тепловизором результатов достаточно подключить прибор к персональному компьютеру. Это позволит перенастроить цветовую палитру на термограмме так, чтобы необходимый диапазон температур был заметен лучше всего.
Современные многофункциональные устройства оснащены специальной матрицей-детектором, которая состоит из огромного количества совсем миниатюрных чувствительных элементов. Инфракрасное излучение, зафиксированное объективом тепловизора, будет проектироваться на этой матрице. Такие ИК-камеры способны обнаружить температурный контраст, равный показателям 0,05-0,1 ºC.
Большинство моделей тепловизоров оснащены жидкокристаллическим контрольным дисплеем для отображения информации. Однако качество экрана не всегда свидетельствует о высоком уровне инфракрасного оборудования в целом.
Основным параметром является мощность микропроцессора, задействованного для кодирования полученных данных. Скорость обработки информации играет главную роль, поскольку сделанные без штатива снимки могут оказаться размытыми.
Функционирование тепловизионных устройств базируется на фиксации температурной разницы общего фона и объекта, и преобразовании полученных данных в графическое изображение, видимое человеческим глазом
Еще один важный параметр – разрешение матрицы. Устройства с большим количеством чувствительных элементов дают более качественные двухмерные изображения, чем тепловизионные приборы с меньшим разрешением матрицы-детектора.
Такая разница объясняется тем, что на одну чувствительную ячейку приходится меньшая площадь поверхности исследуемого объекта. В графических изображениях с большим разрешением оптические шумы почти незаметны.
Самостоятельное изготовление тепловизора
Ничего не мешает собственнику приобрести персональный прибор и пользоваться им когда угодно – проверять теплоизоляцию и своевременно менять ее требуется регулярно, поэтому устройство не предназначено для одного раза. Однако, заоблачная стоимость, делает строительный тепловизор неподъемным в приобретении – средняя цена на прибор далеко за 100 тыс. рублей. Естественно, возникает решение сделать собственное устройство, тем более что с развитием интернета, невозможного осталось мало. Итак:
- Чтобы собрать тепловизор своими руками, для будущей конструкции понадобится инфракрасный термометр, комплект фонарных светодиодов, веб-камера или фотоаппарат с функцией множественных кадров через равные промежутки времени.
- Инфракрасный градусник присоединяется к светодиодам посредством специальной платы – радиолюбители поймут. Теперь излучение от светодиодов станет разного цвета в зависимости от температуры термометра. Тепло излучает оттенки красного, холод – синего. Можно фиксировать и сырость – она зеленого, кислотного цвета. Получилось сделать тепловизор в домашних условиях.
- Остается взять в руки самодельный тепловизор и фиксирующий прибор – веб-камеру, настроенную на замедленную съемку или фотоаппарат, снимающий происходящее с периодичностью в несколько секунд. Медленно обходя участки собственного дома, добиться хороших результатов несложно.
Как видно из инструкции, тепловизор из веб-камеры или фотоаппарата потребует минимальных затрат и знаний – они уже описаны. Это сэкономит владельцам внушительную сумму
Важно помнить, что показания профессионального прибора все же, точнее, чем кустарного и если речь идет о дорогостоящем коттедже, то лучше позаботиться о его долгой жизни заранее и в полном объеме
Тепловизоры приборы дорогостоящие
Некоторые модели, заслуживающие внимания
Производителей подобной продукции достаточно много. Поэтому имеет смысл поверхностно рассмотреть некоторые их модели.
Для бытового использования прекрасно подойдет устройство RGK TL-70, стоимостью около 60 000 руб. Разобраться, как пользоваться тепловизором, труда не составит – инструкция составлена четко, понятно и без лишней, ненужной информации. Диапазон измерений невелик – от -20 ˚С до +150 ˚С, однако этого вполне достаточно для бытовых замеров как утечки тепла, так и нагрева контактов и кабелей домашней электрической сети.
Еще одним устройством, заслуживающим внимания, является Fluke TiS10. Стоимость его немного выше – около 69 000 руб., но при этом и пользоваться прибором намного проще. Здесь нет необходимости наводить фокус, все выполняется автоматически. Диапазон температур составляет от -20 ˚С до +250 ˚С. Имеет встроенную память 4 Gb + поддержка съемного носителя до 4 Gb.
Требования, предъявляемые к специалисту, работающему с подобным оборудованием
Стоит сразу оговориться, что эта тема относится к работникам организаций, осуществляющих аудит. Требования определяются нормативными документами – СниП и ГОСТ. Согласно их положению правила проведения проверки следующие:
- проверяющий обязан во всех деталях знать, как работает тепловизор, уметь им пользоваться, иметь на руках все допуски и лицензии;
- перед осмотром зданий прибор должен пройти поверку, о чем в его техническом паспорте делается отметка;
- запрещается работа с тепловизором в дождь или снег – показания могут быть неверными;
- обязательна разница температур в помещении и вне его, если она отсутствует, то прибор никаких утечек уловить не сможет;
- при производстве повторных замеров с другого ракурса следует убедиться, что расстояние до объекта одинаково;
- при производстве платных проверок в допуске аудитора в обязательном порядке проставляется стоимость услуги.
Область применения
Контроль утечки энергоресурсов
Современные тепловизоры нашли широкое применение как на крупных промышленных предприятиях, где необходим тщательный контроль за тепловым состоянием объектов, так и в небольших организациях, занимающихся поиском неисправностей сетей различного назначения. Так, сканирование тепловизором может безошибочно показать место отхода контактов в системах электропроводки.
Особенно широкое применение тепловизоры получили в строительстве при оценке теплоизоляционных свойств конструкций. Так, к примеру, с помощью тепловизора можно определить области наибольших теплопотерь в строящемся доме и сделать вывод о качестве применяемых строительных материалов и утеплителей.
Прибор ночного видения
Тепловизионный прицел для стрелкового оружия. Хорошо видна характерная германиевая линза
Тепловизоры применяются вооружёнными силами в качестве приборов ночного видения для обнаружения теплоконтрастных целей (живой силы и техники) в любое время суток, несмотря на применяемые противником обычные средства оптической маскировки в видимом диапазоне (камуфляж). Тепловизор стал важным элементом прицельных комплексов ударной армейской авиации и бронетехники. Применяются и тепловизионные прицелы для ручного стрелкового оружия, хотя в силу высокой цены широкого распространения они пока не получили.
Спасательные службы
Тепловизоры применяют пожарные и спасательные службы для поиска пострадавших, выявления очагов горения, анализа обстановки и поиска путей эвакуации.
Медицина
Разработки тепловизоров для медицины были начаты в СССР в НПП «Исток» (г. Фрязино Московской обл.) в 1968 году. В 1980-е годы были разработаны методы применения тепловизоров для диагностики различных заболеваний. Выпускаемый в те годы отечественной промышленностью тепловизор ТВ-03 имел широкое применение в различных лечебно-профилактических учреждениях. ТВ-03 был первым тепловизором, нашедшим применение в нейрохирургии. В современной медицине тепловизор используется для выявления патологий, плохо поддающихся диагностике другими способами, в том числе для обнаружения злокачественных опухолей.
С 2008—2009 гг. тепловизоры начали также активно использовать для выделения из толпы лиц инфицированных вирусом гриппа.
Металлургия и машиностроение
При контроле температуры сложных процессов, характеризующихся неравномерным нагревом, нестационарностью и неоднородностью коэффициента теплового излучения, тепловизоры эффективнее пирометров, поскольку анализ получаемой термограммы или температурного поля осуществляется мощной зрительной системой человека.
Для улучшения достоверности измерения температуры нагреваемых металлов необходимо правильно выбирать спектральный диапазон регистрации теплового излучения. Коэффициент теплового излучения ε металлов, нагреваемых свыше 400 °C, сильно изменяется за счёт окисления их поверхности атмосферным кислородом. Поэтому для регистрации их теплового излучения нужно выбирать участок спектра, в котором влияние неопределённости ε на получаемые показания температуры минимальное.
В тепловизионной технике используют разные участки спектра. При измерении невысоких температур регистрируют тепловое излучение в спектральном участке 8-14 мкм и иногда в области 3-5 мкм. Для измерения температур, превышающих 700 °C, применяют высокотемпературные тепловизоры, использующие матрицы на основе Si или InGaAs, которые чувствительны в ближней инфракрасной области спектра, где коэффициент теплового излучения металлов ε гораздо больше, чем в области 8-14 мкм. При необходимости измерения истинной температуры используют тепловизоры, регистрирующие тепловое излучение в трёх участках спектра.
Другие применения
Поиск перегрева электроцепей
- Астрономические инфракрасные телескопы (англ.).
- Система ночного вождения для облегчения контроля дорожной обстановки водителем.
- Контроль электроцепей на предмет перегрева проводников и плохого контакта.
- Ветеринарный контроль.
Виды подобных приборов
Такие устройства можно разделить на 2 основных группы:
- Стационарные – используются в цехах предприятий для контроля режимов работы электродвигателей и другого оборудования. Все данные при этом выводятся на мониторы пульта дежурного, который и контролирует показатели. Это довольно мощные тепловизоры, требующие для нормального функционирования отдельного охлаждения. В этих целях чаще всего применяется жидкий азот. Температурный диапазон измеряемых такими устройствами показателей колеблется от -50 ˚С до +2000 ˚С.
- Переносные (мобильные) – удобные приборы со встроенным экраном, позволяющие в режиме реального времени увидеть утечку или очаг тепла, направив устройство на проверяемую область. Чаще всего они имеют возможность подключения к персональному компьютеру для обеспечения обработки получаемых данных, причем соединение может быть как проводным, так и по Wi-Fi, что тоже очень удобно. Все данные при этом идут через облачное хранилище. Как произвести подобную коммутацию, можно узнать из инструкции к тепловизору.
Настройка тепловизора до начала обследования здания
Настраиваем оборудование базовыми настройками:
- Установка для верхнего
и нижнего предела температуры. - Настройка диапазона термозахвата.
- Выбор уровня тепловой защиты (иногда называют
«интенсивность» и
«отличие»).
Остальные настройки необходимо производить в соответствии
материалов
стен и типа теплоизоляции. Тепловизор позволяет произвести массу
дополнительных настроек, которые желательно все изучить. После
качественной настройки ИК-камерой легко выявить общие тепловые мосты,
такие как крепежные шпильки утеплителя или плохой теплоизоляционный
слой каркасных соединений сандвич панелей. Хорошо настроенный
тепловизор покажет все пустоты теплоизоляции. После тепловизионного
обследования внешней стороны здания, специалист термографии обычно
сразу переходит вовнутрь помещения. Здесь выявляются до 90% всех
строительных и отделочных дефектов. Как и в случае наружного осмотра,
идея заключается в сканировании дефектов поверхности. После
первоначальной проверки, большинство термографистов проветривают
помещение, чтобы сбросить внутреннее давление. Вентиляционным
сквозняком увеличивается расход воздуха и его утечки из здания через
трещины в стенах, полах и потолках. Таким образом, воздух иной
температуры скапливается в области трещин, создавая видимые перья в
тепловых изображениях.
Рейтинг 7 тепловизоров для строительства
7 моделей тепловизоров для строительства Бюджетные варианты для обследования частных домов, коттеджей и небольших общественных зданийСтандартные варианты для обследования многоквартирных домов, офисных, торговых и небольших промышленных зданийВысокотехнологичные приборы для обследования промышленных и гражданских зданий большой площади и высокого уровня ответственности
| 1. RGK TL-80 |
Идеально для: осмотров ограждающих конструкций эксплуатируемых объектов или постоянного мониторинга строящегося здания. Разрешения детектора прибора недостаточно для полноценного обследования с составлением отчёта. |
59 920 рублей |
| 2. Testo 865 |
Идеально для: повседневного контроля систем отопления, вентиляции и кондиционирования воздуха. Функция улучшения снимков поможет определить незаметные дефекты в коммуникациях. |
69 000 рублей |
| 3. FLIR E8 |
Идеально для: специалистов с небольшим опытом. В интуитивном и минималистичном интерфейсе легко разобраться. |
388 800 рублей |
| 4. Fluke Ti32 |
Идеально для: съемок с любого расстояния и в плохих погодных условиях. |
391 000 рублей |
| 5. Fluke Tis75 |
Идеально для: съёмки с безопасного расстояния и быстрого составления отчётов без ПК. |
490 000 рублей |
| 6. Testo 890-2 |
Идеально для: съёмок крупных объектов. Высокотехнологичная начинка поможет выполнить сложные обследования. |
890 000 рублей |
| 7. Fluke TiX580 |
Идеально для: съёмок крупных промышленных объектов с разных расстояний. |
1 400 000 рублей |
Fluke Ti32 (США)
Американская компания Fluke Corporation более 65 лет производит контрольно-измерительные приборы, в том числе тепловизоры. Модель Fluke Ti32 — стойкий тепловизор для использования в самых неблагоприятных условиях. Он выдерживает падение с 2 метров и имеет защиту от воздействия пыли и брызг воды класса IP54 по ГОСТ 14254-96.
Съёмка
Прибор использует технологию IR-Fusion («Картинка в картинке»): она объединяет ИК-изображения со снимками в видимом диапазоне. Это поможет специалисту быстрее найти отклонения в конструкции и сделать отчёты более информативными.
Чтобы получить качественные снимки, используйте сменные объективы: широкоугольный для съёмки элементов здания крупным планом с близкого расстояния и телескопический — с дальнего.
Обработка результатов
Для анализа результатов и составления отчётов пользователю достаточно установить на компьютер SmartView. Это программное обеспечение тепловизора: его, как и руководство с инструкцией, можно найти в комплекте или скачать с официального сайта компании.
Чтобы получить не просто изображение в формате JPG, PNG или BMP, а интерактивную картинку с радиометрическими данными, речевыми комментариями и другими полезными параметрами для отчётов, производители придумали формат IS2: он открывается в SmartView. Это будет полезно для тех, кто привык формировать отчёт на ПК.
Выбор значения сигнализации по температуре
Это один из важнейших инструментов правильной настройки тепловизора. Логика подсказывает, что требуется установить значение 37 градусов, однако иногда пороговое значение придется устанавливать в пределах +-1 или 2 градуса . На значение температуры открытых участков кожи влияет множество параметров:
- Если измерение проводится при входе в здание, температура открытых участков кожи может быть ниже из-за погодных условий, сильный ветер, снег и дождь уменьшают температуру кожи на некоторое время, тепловое излучение солнца или инфракрасного обогревателя — увеличивают.
- Очки и головные уборы. Очки являются НЕПРОЗРАЧНЫМИ в инфракрасном диапазоне, но очень хорошо отражают тепло. Поэтому при измерении температуры нужно попросить снять очки. Головной убор так же может вносить искажения в измеренное значение, но из-за большого количества нюансов мы не будем их рассматривать, головной убор тоже необходимо снять.
Как просто выбрать правильное значение сигнализации — провести первое измерение на заведомо здоровом человеке, выбрав значение цветовой сигнализации таким образом, чтобы при превышении этого порога появлялась цветовая сигнализация.
ВАЖНО! Значение порога температурной сигнализации зависит от коэффициента излучения, его значение нужно установить заранее
Влияние метеорологической обстановки
Четких критериев пересчета, со скидкой на изменения погодных условий, не разработано. Однако пользователи однозначно отмечают снижение четкости, уменьшение результативности работы тепловизоров во время сильного тумана или обильного снегопада.
В качестве примера приведем следующую ситуацию: для выявления цели с вероятностью в 95% разрешение объектива должно составлять минимум 10 пикселей (против средних 2 из табл 2), а для идентификации – 60 пикселей. Максимальное расстояние от изучаемого объекта до линзы сокращается в 2,5-5 раз. Другими словами, чтобы обнаружить человека в радиусе 300 метров, потребуется 60-миллиметровый объектив.
Сколько можно заработать на услуге тепловидения
На какую прибыль может рассчитывать бизнесмен, решившийся заняться подобной сферой деятельности:
Стоимость услуг по обследованию зданий с помощью тепловизора зависит от региона и от площади исследуемого объекта.
В крупных городах уровень цен достаточно высокий.
За обследование дома площадью не более 50 квадратных метров берут примерно 7-8 тысяч рублей.
Выезд специалиста, а также составление подробной карты исследования оплачиваются отдельно.
Таким образом, выполнение одного заказа может принести доход примерно в 9-10 тысяч рублей.
Чтобы окупить стартовые инвестиции, предпринимателю нужно будет обслужить 20 клиентов. Это можно сделать всего за месяц продуктивной работы.
Топ 10 вопросов от пользователей тепловизоров
Задайте свой вопрос специалисту по обследованию тепловизором Задать вопрос
То, какую температуру регистрирует тепловизор, зависит от приобретенного устройства. Они бывают стационарными и переносными, а также наблюдательными и измерительными.Стационарные модели
зачастую обладают наибольшим температурным диапазоном. Они используются в промышленности, где нужно следить за горячими технологическими процессами. Такие приборы «видят» до +2000 градусов Цельсия. Они охлаждаются жидким азотом.
Переносные модели
более компактные. То, при какой температуре работают тепловизоры такого типа, зависит от класса. Они могут быть бытовыми, имеющими предел до +150°C, строительными, верхняя отметка которых +350°C, промышленными и высокотемпературными с пределом выше +1000°С. Нижняя граница в разных аппаратах составляет -20…-50 градусов.
Все описанные устройства относятся к измерительным, поскольку они определяют точную температуру.
В отличие от измерительных наблюдательные модели
отличаются небольшим диапазоном, но высокой чувствительностью. Зачастую они формируют монохромное изображение, поскольку главная их цель — дать четкую картинку, на которой отображаются люди, животные или их температурные следы. Это оборудование применяется в охране, охоте, спецподразделениях для обнаружения посторонних, злоумышленников или добычи.
Тепловизионное обследование здания проводится с обеих сторон. Идеальный вариант — аудит, включающий 30% наружных снимков и 70% внутренних термограмм. Наиболее важны внутренние картинки, сделанные с максимально близкого расстояния от обследуемого объекта.
Инфракрасные камеры подходят для обследования любых отапливаемых помещений. Они определяют качество теплоизоляции, выявляют дефекты монтажа дверей, окон, электрических приборов. Это особенно полезно перед покупкой недвижимости.
Тип устройства влияет и на то, на каком расстоянии работает тепловизор. Наблюдательные приборы определяют животное или человека за сотни метров. Измерительные устройства требуют более близкого расположения к объекту измерения. Расстояние зависит от характеристик конкретной модели и используемых объективов. Обычно фокусный диапазон составляет от нескольких сантиметров до нескольких метров (в среднем не более 25).
Чтобы повысить дальность действия, применяется телеобъектив. Если же нужно обследовать длинное здание, но отойти так, чтобы оно целиком вошло в кадр, невозможно, используется широкоугольный объектив.
ИК-камера проверяет изменения температуры поверхности материала. Устройство подходит для обследования:
- дверей;
- дверных коробок;
- оконные рамы, их уплотнители;
- кровля;
- перекрытия;
- пол;
- стены.
Желательно перед тем, как использовать тепловизор, убедиться, что он расположен перпендикулярно по отношению к изучаемому объекту. Чтобы получить наиболее точный результат, объектив должен располагаться максимально близко к исследуемой точке, насколько позволяет фокус.
Да. Теплопроводность влажных материалов выше, чем у сухих. Это отображается на термограмме. Так определяются места протечек в коммуникациях, прорехи изоляции, области образования плесени без снятия отделки или покрытия.
Внутри помещений наиболее внимательно проверяются углы. Они всегда холоднее, чем середина потолка или стен. Приемлемой считается разница температур в углах и середине поверхности в 2-3 градуса. Если же на улице 0°C, внутри в центре стены 20°C, а в углах 8-12°C, то это говорит об отсутствующей или недействующей теплоизоляции.
При наружной проверке результаты искажаются во время плотного тумана или осадков. Капли воды поглощают инфракрасное излучение. Также информация будет некорректной, если здание нагрето солнцем.
Частый вопрос — работает ли тепловизор днем. Да, работает, однако лучше избегать дневных проверок, особенно в солнечные дни. Солнце сильно нагревает поверхности, поэтому результат будет искаженным. Лучше диагностировать дома перед рассветом или поздним вечером, через несколько часов после заката.
Как производят тепловизионное обследование

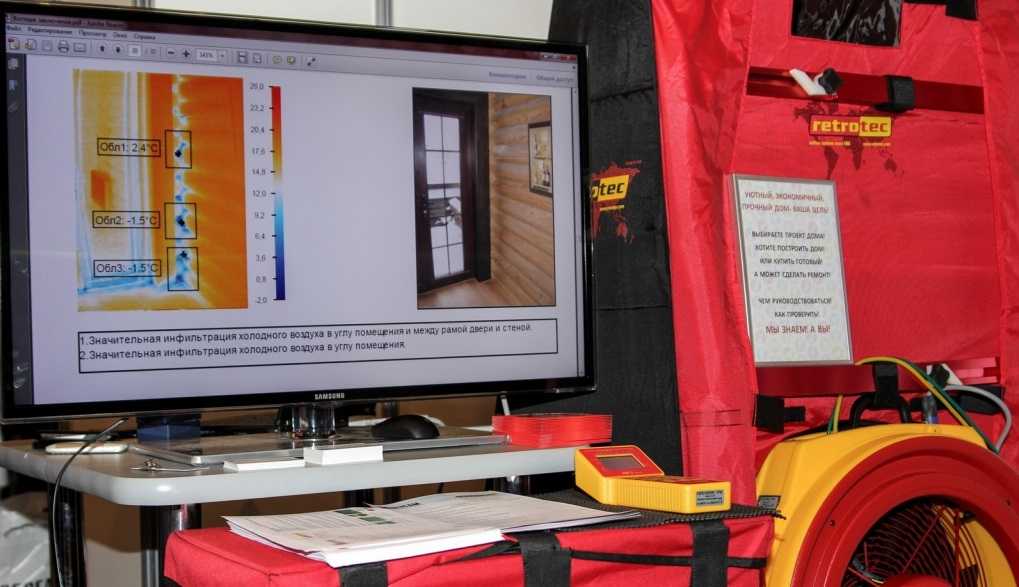

Тепловизионное обследование (совместное использование тепловизора и аэродверь)
Важнейшую роль играет тепловизионное обследование в строительстве при проведении утеплительных работ, потому что наличие отдельных мест с сильными тепловыми потерями может свести на нет все усилия по теплоизоляции остальной поверхности. На практике это приводит не только к увеличению энергопотребления в помещении, но и к промерзанию или отсыреванию конструкций, что может привести к их скорейшему разрушению, порче внутренней отделки или содействовать неблагоприятному микроклимату в помещениях, образованию плесени, появлению грибка, что может отрицательно сказаться на здоровье проживающих в таком здании.
Для жилых помещений в многоквартирных коммунальных домах проведение тепловизионного обследования может способствовать выявлению мест утечки тепла через окна и входные или балконные двери, а так же эффективность работы нагревательных приборов. Такие дефекты жильцы могут исправить в индивидуальном порядке. Выявленные тепловые утечки в несущих конструкциях индивидуально устранить невозможно, так как утепление стен квартир изнутри по теплотехническим расчетам оказывается неэффективным и даже приводит к ухудшению микроклимата в помещении. Единственным вариантом остается внешнее утепление всего дома.
Обследование дома тепловизором (термограмма коттеджа на экране тепловизора)
Для владельцев индивидуальных домов и коттеджей использование тепловизора для улучшения теплоизоляции помещений более продуктивно, так как они вольны в установке внешней теплоизоляции. Однако стоимость тепловизоров велика и может достигать нескольких сот тысяч рублей, а цена отдельных моделей с большой матрицей доходит до нескольких миллионов. Поэтому покупка приборов для одноразового обследования дома зачастую нерентабельна. На этот случай можно прибегнуть к услугам фирм, предлагающих тепловизоры в аренду за несколько тысяч рублей в сутки.
Заказывать услуги по тепловизионной диагностике лучше в прохладное время года, когда разница температур на улице и в квартире или загородном доме значительна и составляет более 15°C. Летом проводить «тепловизионку» практически бесполезно из за малой разницы температур. Но не стоит отчаиваться, нет безвыходных ситуаций, нагнать в помещение холодный воздух можно при помощи уникальной системы — «аэродверь», в местах выхода холодного воздуха нагнетаемого аэродверью, тепловизор будет фиксировать температурные колебания в местах с плохой теплоизоляцией.
Чувствительность к температурным колебаниям
Показатели чувствительности тепловизора определяют эффективность его работы. Говоря простым языком, это различие между температурой фона и объекта, позволяющее точно обрисовать контуры последнего. Параметр измеряют в милликельвинах, он составляет сотые доли градуса.
Расшифровать заводские обозначения устройства достаточно просто: значение в 30 мК означает, что температурное разрешение составляет 0,03 °С. Таким должно быть различие между подвижным объектом и фоном, чтобы тепловизионный прибор смог зафиксировать картинку и передать на экран.
Полезно знать: показатели чувствительности к температурным изменения будут неодинаковы на различных участках диапазона. Поэтому на этапе проектирования системы учитывают все факторы в совокупности, а не отдельные характеристики камеры.
Как правильно пользоваться тепловизором
Позволить себе стать владельцем такого устройства, как тепловизор, может не каждый строитель. Покупают такие устройства организации, занимающиеся оценкой качества выполненных работ по строительству зданий или сооружений. Проверка тепловых потерь тепловизором может быть выполнена как самостоятельно, так и при помощи соответствующих организаций.
Если обратиться в соответствующую организацию, то стоимость исследовательских мероприятий будет зависеть от объема работ и затраченного времени. Определение теплопотерь проводится снаружи зданий и внутри. Проводит определение опытный специалист, используя при этом аппарат определитель потерь тепла. Результаты исследования фиксируются в виде фотоснимков, что способно делать большинство современных приборов. На основании исследований делается заключение с последующим предоставлением отчета.
Важно знать! Для определения теплопотерь зданий подходит не каждый день, что указывается в руководстве к прибору. Для выполнения правильного исследования нужно работы проводить весной или зимой
Причем в день исследования не должно быть солнца, так как солнечный свет значительно искажает показания. Отличия температурных значений внутри и снаружи зданий должны отличаться на значения не менее 15-20 градусов. Если процедура проводится внутри помещения, то лишние предметы удаляются
Для выполнения правильного исследования нужно работы проводить весной или зимой. Причем в день исследования не должно быть солнца, так как солнечный свет значительно искажает показания. Отличия температурных значений внутри и снаружи зданий должны отличаться на значения не менее 15-20 градусов. Если процедура проводится внутри помещения, то лишние предметы удаляются.
Применение тепловизора: что видно на экране прибора
При проведении выявления тепловых потерь опытным специалистом, заказчику не зачем тревожиться о качестве проводимых мероприятий. На основании результатов исследования можно приступить к устранению обнаруженных тепловых потерь.
Необходимость процедуры
Сфера использования аппарата очень широкая. Чаще всего его применяют для анализа конструкции домов, квартир и различных сооружений.
Обследование дома на утечки тепла
Обследование домов тепловизором позволяет проводить:
- Контроль качества на этапе строительства. С его помощью можно обнаружить трещины, а также различные нарушения герметизации швов.
- Поиск утечек в водопроводах горячей и холодной воды.
- Определение слабых мест в системах отопления. Это позволяет вовремя найти участки потенциальных аварий.
- Проверку утеплительного слоя.
- Поиск скрытых коммуникаций.
Может проводиться обследование тепловизором дома, нежилого сооружения, а также отдельных участков или комнат. Благодаря этому методу можно увидеть все места, которые плохо утеплены. Выявленные конструктивные недочёты можно будет исправить, чтобы не переплачивать за отопление. Также эта процедура очень полезна для тех, кто собирается приобрести недвижимость: обследование поможет учесть все будущие траты на ремонт и отопление объекта.
Видео о том, как правильно проверить помещение с помощью тепловизора:
Виды подобных приборов
Такие устройства можно разделить на 2 основных группы:
- Стационарные – используются в цехах предприятий для контроля режимов работы электродвигателей и другого оборудования. Все данные при этом выводятся на мониторы пульта дежурного, который и контролирует показатели. Это довольно мощные тепловизоры, требующие для нормального функционирования отдельного охлаждения. В этих целях чаще всего применяется жидкий азот. Температурный диапазон измеряемых такими устройствами показателей колеблется от -50 ˚С до +2000 ˚С.
- Переносные (мобильные) – удобные приборы со встроенным экраном, позволяющие в режиме реального времени увидеть утечку или очаг тепла, направив устройство на проверяемую область. Чаще всего они имеют возможность подключения к персональному компьютеру для обеспечения обработки получаемых данных, причем соединение может быть как проводным, так и по Wi-Fi, что тоже очень удобно. Все данные при этом идут через облачное хранилище. Как произвести подобную коммутацию, можно узнать из инструкции к тепловизору.
Принцип диагностики зданий, сооружений, домов (коттеджей), квартир с помощью тепловизора Flir
Специфическим моментом станет отсутствие ламп накаливания или дневного освещения
Они отвлекут «внимание» прибора и показатели станут размытыми, заниженными в случае действительных утечек. Тепловизионное обследование идеально в вечернее время суток.Для того чтобы верно определить проблемы готового дома, съемка тепловизором проводится зимой – разница между температурой внутри и на улице как минимум 15⁰, то есть желательны морозы
При этом соблюдается условие – отопление должно функционировать в помещениях не менее двух суток
Кроме того, если дом жилой и там расставлена мебель, лежат ковры и прочие интерьерные вещи, то важно освободить поверхности от бытовых предметов – они помешают достоверности
Тепловизионный снимок окна покажет, где есть проблемы защиты от потерь тепла
Что можно порекомендовать в итоге
Если рассматривать тепловизионную процедуру, то она, несомненно, является полезной опцией для проверки жилого помещения на недостатки, невидимые человеческому глазу. Однако у исследования есть свои особенности, например, для точности обследования снаружи, перепад температуры с внутренними помещениями должен быть пятнадцать или двадцать градусов.
Также стоит внимательно отнестись к выбору организации, оказывающей услуги тепловизора, так как не каждая заявленная компания может предоставить квалифицированных специалистов и качественную технику. Например, для точного исследования крыши необходима специальная съемка с летающего дрона, которую не каждый эксперт сможет обеспечить — нужны навыки и возможности.
Помимо техники, необходимо пространство вокруг исследуемого помещения или здания, потому что с одного ракурса выполнить цельную экспертизу невозможно. Специалисту понадобится место для панорамной съемки, как описывалось выше.
Кроме температурных ограничений для наружных замеров теплопотерь, нужно выбрать подходящую погоду для экспертизы. Подойдет безветренный день желательно еще и не солнечный, во избежание искажений в конечной карте. Также может помешать обилие мебели внутри помещения, поэтому такую процедуру лучше проводить в новых домах до сдачи застройщиками.
