Монтаж радиаторов отопления своими руками

Подготовка комплектующих для установки батарей

Чтобы установка батарей отопления в частном доме не вызывала проблем, нужно запастись набором материалов и инструментов. Понадобятся элементы запорной арматуры (краны, вентили, клапаны и терморегуляторы), переходники, кронштейны с уголками и байпасы. Лучше всего приобретать все эти детали в соответствии с заранее составленным проектом отопительной системы.

Трубы могут соединяться как при помощи сварки, так и посредством резьбы. Сварочные швы отличаются надежностью и прекрасно подходят для сложных ситуаций (например, в старых домах, где возможность нарезки резьбы на трубах отсутствует). В свою очередь, резьбовое соединение требует меньших трудозатрат, но собранные таким образом детали плохо выдерживают механические нагрузки и вибрацию. Впрочем, современные отопительные системы очень часто выполняются из пластиковых изделий, для которых не требуется даже сварка.

Особенности соединения секций прибора

Отдельно стоит рассмотреть ответ на вопрос, как соединить две биметаллические батареи отопления между собой, то есть увеличить количество секций. Секционные агрегаты из биметалла идут со стандартным количеством секций, равным 10. При необходимости это число можно уменьшать или увеличивать, докупив дополнительные элементы.

Чтобы открутить лишние секции, вам понадобится специальный радиаторный ключ. Ширина лопатки на конце должна составлять 24 мм, общая длина ключа должны быть не меньше, чем протяженность восьми секций.

Дальше работу ведем в таком порядке:

Для начала обратите внимание на направление резьбы на отверстии в торцевой части отопительного прибора. В месте стыковки секций вставляем ключ таким образом, чтобы лопатка инструмента была в зоне расположения ниппеля. Ключ поворачиваем против направления резьбы

Ключ поворачиваем против направления резьбы

В этот момент должен раздаться характерный щелчок. После этого ниппель полностью откручиваем и разъединяем части отопительного прибора.

Чтобы добавить дополнительную секцию, работу нужно вести в обратном порядке:

Радиатор и заранее подготовленные секции укладываем на ровную поверхность. Лучше работать на полу, застеленном полиэтиленовой пленкой. Дополнительный секционный элемент придвигаем к прибору и устанавливаем в месте соединения ниппели с прокладками. Начинаем аккуратно закручивать ниппели. Поскольку у этого элемента с одной стороны нарезана левая резьба, а с другой – правая, во время закручивания две секции одновременно притягиваются друг к другу. Сначала немного прихватываем ниппели на нижнем и верхнем коллекторе, а после этого затягиваем их плотнее

При этом важно совершать одинаковое количество оборотов на нижнем и верхнем соединительном элементе, чтобы конструкция стояла ровно без перекосов относительно всего прибора. Чтобы убедиться, что секционный агрегат был правильно и качественно собран, его нужно проверить на герметичность. Для этого прибор надо опрессовать сжатым воздухом

Также это можно сделать при помощи подкрашенной воды или мыльного раствора. Жидкость заливают в батарею и через несколько часов проверяют, не появились ли протечки

Для этого прибор надо опрессовать сжатым воздухом. Также это можно сделать при помощи подкрашенной воды или мыльного раствора. Жидкость заливают в батарею и через несколько часов проверяют, не появились ли протечки

Чтобы убедиться, что секционный агрегат был правильно и качественно собран, его нужно проверить на герметичность. Для этого прибор надо опрессовать сжатым воздухом. Также это можно сделать при помощи подкрашенной воды или мыльного раствора. Жидкость заливают в батарею и через несколько часов проверяют, не появились ли протечки.

Возможности установки радиаторов отопления из алюминия

Особенности таких источников обогрева помещения — малое ограниченное давление циркулирующей в них жидкости и высокий показатель отдачи тепла.

Таким образом, установку алюминиевых приборов отопления зачастую проводят в частных домах с небольшой этажностью либо при формировании автономной системы.

Делается это для предотвращения возникновения гидроударов и получения качественного обогрева комнат.

Алюминиевые радиаторы в основном монтируются под подоконниками или в любой свободной зоне помещения, в том числе на стойках возле стены. Последний вариант предусматривает подвод трубопроводов с обеих сторон.

Важно! при выборе локации для установки алюминиевых батарей обязательно должен учитываться показатель тепловых потерь на расположенные вблизи от него предметы

Разметка стен

Установка батарей в деревянном доме (впрочем, как и в любом другом) начинается с разметки стен, в соответствии с которой на следующих этапах работы будут монтироваться отопительные приборы. Если в доме устанавливается система с естественной циркуляцией теплоносителя, то трубопровод должен иметь постоянный наклон не менее 6 градусов по ходу тока воды. Несоблюдение этого правила обязательно приведет к появлению воздушных пробок, а в худшем случае – не позволит системе функционировать. Для систем с принудительной циркуляции это правило не имеет значения.

На стену нужно нанести разметку, по которой будут устанавливаться кронштейны для радиаторов. Устанавливать радиаторы вплотную к стене нельзя – расстояние между ними должно составлять около 5-10 см. От пола радиатор нужно удалить хотя бы на 10 см, а от подоконника – на 8 см. Разметка выполняется по уровню карандашом. При выполнении разметки нужно учитывать ширину секций радиаторов, чтобы установленные держатели находились строго между секциями.

За радиаторами желательно установить фольгированный материал, который будет выполнять функции отражателя тепла. При наличии зазора хотя бы в 3 см между этим материалом и радиатором удается существенно повысить эффективность радиатора и снизить тепловые потери.

Когда разметка завершена, в соответствии с ней высверливаются отверстия необходимых размеров. Дюбели забиваются молотком, после чего кронштейны крепятся при помощи саморезов. Чтобы упростить себе работу, можно приобрести специальные держатели для батарей, оснащенные резьбой, позволяющей вкручивать их прямо в дюбель.

Пошаговая инструкция по монтажу секционного алюминиевого радиатора

Работы по демонтажу и монтажу радиатора лучше проводить в межсезонье, когда отопление отключено. Но в стояках обычно оставляют воду под небольшим давлением для предотвращения коррозии в системе.

Перед работой необходимо слить воду из стояков отопления. Сброс воды нужно заказать в управляющей компании, обслуживающей ваш дом. Заранее договоритесь со слесарем, чтобы по окончании работ по установке отсечных кранов, он включил воду. Это необходимо для проверки герметичности резьбового соединения.

Шаг 1. После того, как вода со стояка сброшена, можно приступить к монтажу. Сначала с помощью болгарки удаляем старую чугунную батарею. Отрезать трубы желательно по вертикальной линии, чтобы отсечные шаровые краны впоследствии находились в одной вертикальной плоскости.

Шаг 2. Сняв чугунную батарею, удаляем старую краску с труб в местах нарезания резьбы, для того чтобы клупп свободно заходил на трубу. Можно произвести эту операцию механическим путем, используя металлическую щётку или наждачную бумагу.

Шаг 3. Клуппом нарезаем резьбу до полного прохода

Важно, чтобы кран закручивался не менее чем на четыре оборота. Намотав уплотнительную нить или лён, дополнительно наносим термостойкий силиконовый герметик

Видео применения ручного клуппа для нарезки резьбы:

Шаг 4. Закручиваем шаровые краны на трубы. Затем звоним слесарю, чтобы он пришёл и подал давление воды в стояки. Проверяем резьбовые соединения на наличие протечек.

Шаг 5. Размечаем место под радиатор. Находим середину подоконника и с помощью уровня проводим вертикальную черту. Эта линия и будет также центром радиатора. Затем от центра отмеряем расстояние таким образом, чтобы крайние проёмы в корпусе батареи попадали под кронштейны.

Высоту крепления теплового прибора необходимо подобрать так, чтобы входные верхние отверстия радиатора совпадали с уровнем труб. Нижние крепления монтируются на расстоянии равном 500 мм. Межосевой размер батареи как раз равен этому значению.

Шаг 6. Делаем отверстия в стене под кронштейны, используя перфоратор. Забиваем дюбели и закручиваем в них крепления:

Шаг 7. Навешиваем радиатор на кронштейны. Муфты для гофрированных труб монтируем на краны и в переходники прибора, применив уплотнительную нить и герметик.

Муфты с внешней резьбой устанавливаются в радиатор, а с внутренней – на шаровые краны.

Необходимо помнить, что футорки имеют разную резьбу. В левую часть батареи вкручиваются переходники с левой резьбой. Они обозначаются латинской буквой S. Справа устанавливаются футорки с правой резьбой и носят логотип в виде символа D

Шаг 8. Клапан Маевского монтируем в верхнюю футорку. В нижний переходник устанавливается заглушка. Иногда вместо неё ставят шаровые краны, чтобы можно было впоследствии сливать воду из радиатора.

Шаг 9. Откручиваем гайки с фитингов (муфт). Гофрированную трубу изгибаем под нужным углом и отмечаем маркером точку среза.

Шаг 10. Отрезаем трубу с помощью трубореза:

Затем, слегка накрутив гайки на фитинги, вставляем трубу в них:

Аналогичным образом подгоняем нижнюю сборку:

Шаг 11. Придерживая фитинги газовым ключом, разводным ключом затягиваем гайки на них, постепенно зажимая трубы. Не следует прилагать больших усилий при затяжке гаек.

Можно не использовать нержавеющую трубу и закрутить американки непосредственно в футорки радиатора. Но это подходит не всегда. Часто получается так, что расстояние от стены до кранов большое и не хватает длины даже самых больших кронштейнов. Поэтому и приходится устанавливать гофрированные трубы.

Шаг 12. После затяжки и монтажа всего оборудование плавно открываем шаровые краны. Пластмассовым ключом немного открываем клапан Маевского, чтобы вышел воздух. Как только из клапана пойдёт вода, его закрываем. Монтаж радиатора отопления завершён.

Окончательно проверить всю установленную систему можно только после запуска системы отопления.

Первый этап установки

Учитывая то, что радиаторы сегодня  представлены в огромном разнообразии, установка батарей отопления в частном доме начинается с его выбора. Идеальной системы отопления не бывает – каждый тип радиатора имеет свои плюсы и минусы, при этом выбирать следует именно тот вариант, чьи недостатки позволят системе функционировать максимально эффективно.

Чугунные

Фото 1 Схема чугунной батареи

Основное  преимущество, которым обладают такие радиаторы – это прочность и продолжительный период службы, эксплуатировать их можно до 50 лет. Также данный металл без ущерба выдерживает агрессивные условия, в том числе, теплоноситель с различными примесями.

Среди минусов чугуна нужно отметить вес батареи и отсутствие эстетики.

Алюминиевые

Фото 2 Алюминиевые радиаторы

Такие батареи отличаются легким весом, внешним оформлением, высокими показателями мощности, составляющими примерно 190 Вт. Для квартир в многоэтажках они явно не подходят из-за невысокого качества теплоносителя, ведь алюминий из-за постоянного воздействия с грязной водой быстро окисляется, тогда как для частного дома подобный радиатор– оптимальный вариант благодаря высокой теплопроводности и низкой инерционности.

Биметаллические

Фото 3 Биметаллические батареи

Данный тип радиаторов наиболее надежен. В числе основных плюсов можно выделить следующее:

• устойчивость к резким перепадам давления в системе.
• высокая  теплоотдача.
• стойкость к механическим повреждениям.

Стальные

Фото 4 Стальной радиатор

Это новые  батареи для отопления, которые пока используются  достаточно редко, они не успели завоевать большую популярность, но все же иногда встречаются. Площадь теплоотдачи высока, размер и вес небольшой, максимальная устойчивость к ржавчине, при условии, что они всегда будут заполнены.

Какие установить батареи  отопления в частном доме можно решить, исходя из площади строения и его особенностей.

Видео и полезные советы

Выбрав радиатор, следует приступать к такому этапу, как установка батарей отопления в частном доме, видео которой можно посмотреть ниже, а прямо сейчас – прочитать полезные советы.

Начальный этап – расчет мощности батареи. Чтобы отопить 1 кубометр комнаты в современном доме, возведенном с соблюдением строительных норм и правил, понадобится 20 Вт.

Рассчитайте объем дома, умножьте цифру на вышеописанный показатель, затем полученную цифру разделите на мощность секции. Полученная цифра и будет количеством секций.

Видео 1 Установка батарей (радиаторов) отопления в частном доме своими руками

Инструмент для монтажа

Чтобы сделать все своими руками, следует запастись такими инструментами:

• строительный уровень;
• дрель;
• шуруповерт и рулетка;
• ключ для закручивания патрубков и карандаш;
• ключ для установки секций;
• байпас – при монтаже радиаторов в однотрубное отопление;
• запорные вентили.

Инструкция по установке

Первое, что требуется сделать – это перекрыть систему отопления, слить воду, вплоть до использования насоса. Далее фиксируете радиатор на опоры и, применяя уровень, проверяете, насколько точно это было сделано, после чего выполняете следующий порядок действий:

• убираете  из прибора все заглушки.
• если у вас используется однотрубный контур, значит, нужно подключить байпас с вентилем. При условии, что контур двухтрубный, соединение осуществляется только при помощи сгона, к нему также фиксируется вентиль.
• подключаете конструкцию к системе при помощи сгонов с резьбой, для герметизации стыков используете специальные уплотнители, в идеале – сварку.

В правилах монтажа радиаторов предусмотрен такой процесс, как опрессовка, для которой желательно пригласить профессионального мастера, имеющего соответствующее оборудование.

В процессе установки помните, что расстояние от радиатора до различных объектов должно быть соблюдено таким образом:

• от стены – 5 сантиметров и более.
• от пола – не менее 10 сантиметров.
• от низа подоконника до верхней части батареи – 5-10 см.

Виды систем отопления

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей

Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей

Последовательное подключение

Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

Наглядный пример последовательного подключения радиаторов.

Однотрубная система

В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.

Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.

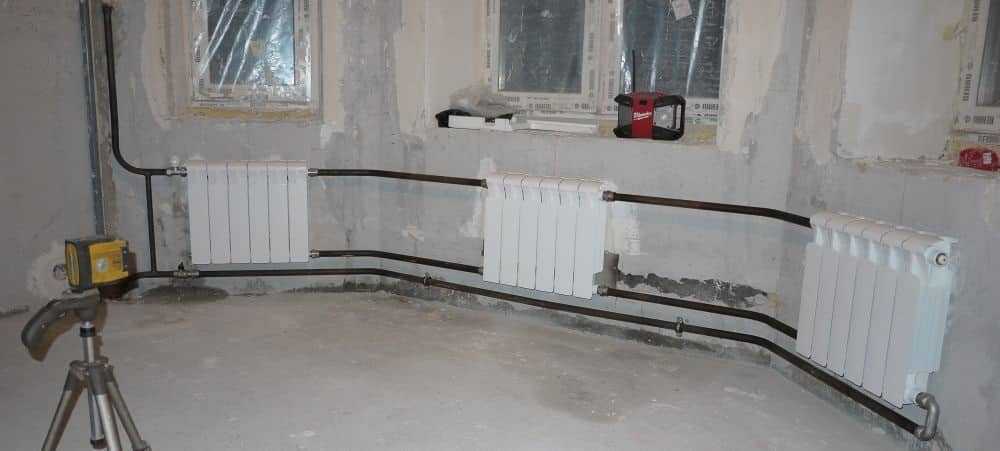

Двухтрубная система

Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.

Коллекторная (параллельная) система

В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.

Коллекторная или параллельная система отопления

Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.

Подготовка чугунных радиаторов к монтажу

Подготовительный этап включает в себя такие действия, как: выбор и приобретение радиатора, покупка необходимых дополнительных компонентов, таких как кран Маевского, крепежные кронштейны, сгоны, покупка краски, герметика и пакли. Также не забываем подготовить все необходимые инструменты, которые помогут нам выполнить монтаж чугунных радиаторов отопления.

В течение одной минуты он должен выдержать давление в 15 атмосфер. В тоже время, нужно быть весьма аккуратным при транспортировке таких приборов, так как чугунные изделия довольно хрупкие. Может быть, придется подумать о том, как разобрать чугунную батарею отопления.

Добавления секций чугунной батареи

После того, как чугунный радиатор проходит все испытания, его подвергают окраске, затем высушивают. Лакокрасочные составы должны отвечать следующим требованиям:

• Они должны обладать хорошей устойчивостью к влиянию коррозии.
• Краска должна выдерживать высокие температуры. Исходя из тепловых стандартов, радиатор не должен нагреваться до температуры, превышающей +80 градусов.
• В процессе своего функционирования прибор не должен изменяться в цвете.

Какие краски подходят для чугунных радиаторов? Лучше всего использовать эмалевые краски. Они не содержат вредных компонентов, которые будут испаряться во время окрашивания прибора и его высушивания. Можно использовать и акриловые краски. Такие краски хороши тем, что они не будут трескаться, меняться в цвете и выдержат довольно высокие температуры.

Покраска чугунного радиатора отопления

Таким образом, создается тепловой занавес. Батарея из чугуна не должна занимать больше, чем 70% от проема окна. Чтобы циркуляция теплого воздуха, была оптимальной, необходимо выполнить следующие условия:

• Расстояние от верхней части радиатора до подоконника не должно превышать 5-10 см.
• От пола до нижней части батареи расстояние также должно составлять от 5 до 10 см.
• Между радиатором и стеной необходимо оставить расстояние в 2-5 см.

После установки идет подключение чугунных радиаторов отопления.

Требования для установки чугунного радиатора отопления

Число секций биметаллических радиаторов

То, сколько секций будет на биметаллическом радиаторе, оказывает прямое влияние на выбор способа подключения. Батарею до 8 секций можно коммутировать боковым, нижним седельным или диагональным подключением. Если секций более 8-ми – лучше применить диагональное подключение.

При использовании боковой коммутации потребуется установка удлинителя потока. Под ним подразумевают трубку, вставляемую в коллектор подачи. Она выручает в тех ситуациях, когда боковое подключение обеспечивает нагрев только первых секций. Благодаря вставленной внутрь трубке теплоноситель течет дальше входа, более равномерно нагревая поверхность прибора.

Варианты длины удлинителя потока:

• 2/3 батареи.
• До центра последней секции.

Разные случаи показывают эффективность как первого, так и второго вариантов. Главное, что достигается заметная оптимизация прогрева радиатора. Иногда бывает так, что установка до середины последней секции провоцирует снижение уровня нагрева первых секций. В таком случае рекомендуется укоротить трубку. Но такие ситуации происходят редко, на что влияет давление в стояке и сечение подводки.

Обвязка радиаторов отопления полипропиленом просто и доступно

В последние годы полипропиленовые трубы пользуются популярностью у потребителей, поскольку они недорогие по стоимости и прекрасно зарекомендовали себя в эксплуатации.

Изделия из полипропилена отличаются:

• значительной устойчивостью к агрессивным средам;
• на стенках изнутри не собирается налет и на них не оседают твердые частички;
• для спайки труб требуется специальное оборудование;
• они имеют длительный срок эксплуатации.

Таким образом, если производится обвязка радиаторов отопления полипропиленом, в дальнейшем не возникает просачивания жидкого теплоносителя. Дело в том, что в случае, когда фитинг установлен неправильно или не полностью затянут, при использовании обычных труб для обвязки отопительных батарей протечек избежать не удается.

Как и все материалы, полипропиленовые трубы для отопления обладают рядом особенностей. Чтобы не столкнуться с проблемами при их монтаже, о них необходимо знать заранее.

Технология установки батарей

Подводя итоги, можно сказать, что батареи отопления в деревянном доме устанавливаются по следующей технологии:

• Разметка и монтаж держателей;
• Установка комплектующих на радиатор;
• Монтаж воздухоотводчика (существуют автоматические и ручные устройства);
• Установка переходников (выполняется в том случае, если есть необходимость соединения труб разных диаметров);
• Установка запорно-регулирующей арматуры;
• Подвешивание радиаторов на кронштейны;
• Подключение радиаторов в соответствии с выбранной схемой и особенностями используемых материалов;
• Тестовый запуск системы или опрессовка (последняя представляет собой повышение давления в системе с целью проверки контура на герметичность).

Шаг 3: расположение

Если вы собираетесь поменять старые радиаторы на новые, вопрос выбора их расположения перед вами не стоит: как правило, монтаж батарей выполняется на старые подводки. А вот при проектировании отопительной системы над положением приборов придется подумать.

Они нужны:

Под окнами. Батарея создает перед ними тепловую завесу, препятствуя появлению холодных сквозняков и обеспечивая отсутствие конденсата на стеклах, рамах и откосах;

Отопительные приборы создают тепловую завесу перед окнами.

Кроме того, отопительные приборы монтируются в углах комнат с двумя наружными стенами. Нагрев исключает промерзание стены, отодвигая точку конденсации влаги к ее наружной поверхности.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Watch this video on YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.
