Как класть русскую печь с лежанкой и плитой своими руками: чертежи

Изготовление уличной русской печи своими руками

После того как вы определились с проектом уличной русской печи, нашли место и приобрели материалы, инструменты и все, что необходимо при строительстве, можно начать возведение фундамента. Когда основание под печь готово, начинайте кладку — строго в соответствии со схемами и чертежами. Вначале кирпичи кладут на сухую — без раствора. Это поможет определить правильность строения и учесть все нюансы перед окончательной постройкой печи.

Важно! При помощи горизонтальных и вертикальных уровней и отвесов при кладке на сухую проверьте правильность выложенных порядовок. Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме

Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме.

Подготовка места на даче

Место должно быть достаточным по площади и желательно ровным. При необходимости участок следует выровнять при помощи лопаты и грабель.

Для печи лучше выбрать максимально комфортное для вас место:

  • с солнечной стороны;
  • с удалённостью от деревянных построек и забора;
  • без затенений посадок на участке;
  • желательно в беседке.

Целесообразно строить печку вместе с беседкой, в одной цветовой гамме, из однородных материалов. Желательно отразить это в схеме и проекте.

Как сделать фундамент

После выбора места на вашем придомовом участке приступайте к постройке фундамента. Главными его критериями должны быть:

  • ровность;
  • гладкость;
  • определённая площадь;
  • надёжность;
  • долговечность.

Для фундамента:

  1. выройте ямку соответствующей схеме ширины и длины на глубину 30—50 см;
  2. насыпьте песок — сделайте песчаную подушку 20 см;
  3. сверху насыпьте щебень до уровня грунта;
  4. выберите основание — монолитная бетонная плита соответствующего размера или бетонирование своими руками;
  5. для бетонирования, ставим опалубку, устанавливаем арматуру, заливаем раствором.

Если печь строится в готовой деревянной беседке, должны быть соблюдены все правила пожарной безопасности. Для этого на доски укладывается базальтовый картон или асбокартон и лист кровельного железа, глиняный пласт и вновь слой базальтового картона. Кладка начинается после того, когда раствор высохнет.

Важно! Не допускайте перекосов или непредвиденных пустот в кладке. Это приведёт к деформации всей конструкции

Порядовка печи

Проводим сухую кладку проекта печи. Если все выстроено правильно, с учётом размеров, форм и составляющих, можно начать строительство печи с раствором.

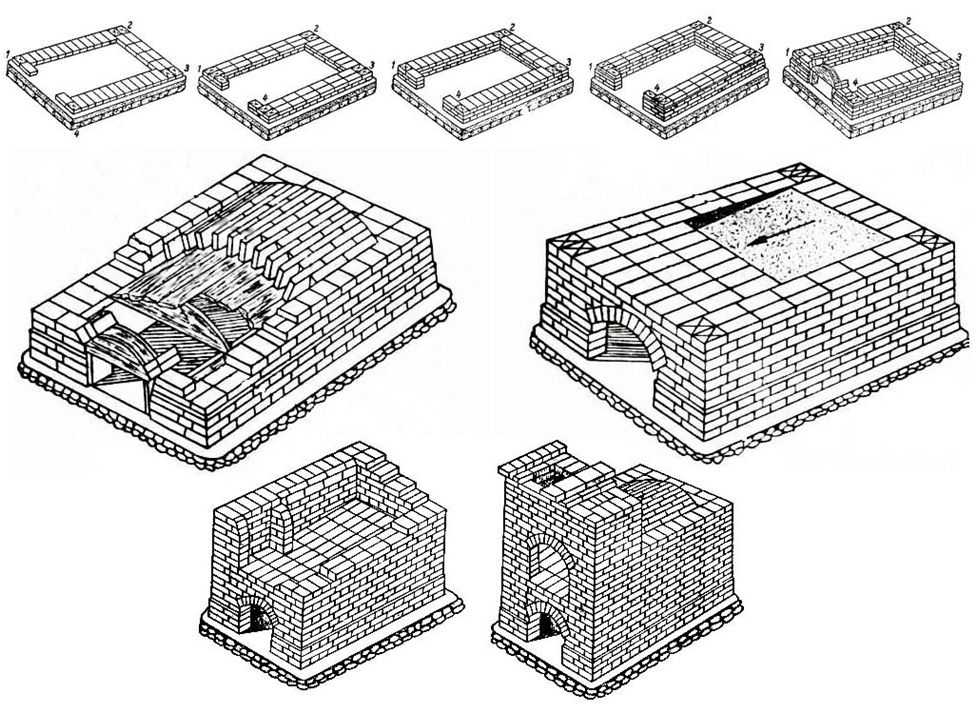

В соответствии с фото, схемами и чертежами приступают к кладке порядовки печи. Типовой проект подразумевает 13—20 рядов.

Фото 3. Схема порядовой кладки обычной малой русской печи с варочной плитой, без дополнительных элементов.

Со второго по третий ряд кладку делаем с учётом места для топлива: угля и дров. Затем учитываем дымоход и зольник. На заднюю стенку горнила примерно на восьмом ряду, монтируем скобы и штыри для решёток и сеток для приготовления барбекю или установки мангала (по проекту). Можно сделать больше скоб для перестановки решёток в зависимости от нагрева печи и способа приготовления блюд.

Важно! При кладке необходимо убирать кельмой все излишки раствора. Ни в коем случае нельзя наносить глиняный раствор на внутреннюю поверхность, это ухудшит теплопроводность и приведёт к повышенному отложению сажи на стенках

При порядовой кладке не забываем отверстия для вьюшки, душника, заслонки. Монтируем по размерам дверцы.

Размеры, чертежи и порядовки

Существует множество вариантов русских печей. Чертежи некоторых из них мы приводим в качестве примера.

Фотогалерея: примеры чертежей и порядовок

Русская печь: чертежи и порядовки Чертёж русской печи с нижним подогревом Чертёж русской печи с варочной плитой Чертёж русской печи с лежанкой

Сегодня мы не будем останавливаться на простых конструкциях. Наша цель — соорудить практичный и функциональный агрегат с варочной плитой и водогреющим баком, который удовлетворит любого владельца загородного жилья. Ниже вы можете увидеть его чертежи и порядовки, а в дальнейшем мы предоставим полную инструкцию по изготовлению печи, обустройству дымохода и порядке запуска агрегата в работу.

Проекты печей из кирпича примеры

Печь для дачи

Средние размеры дачного домика составляют около 15-20 м. кв. При расходе всего в 280 кирпичей, можно возвести маленькую печку, размером 2 метра на 3 и коэффициентом теплоемкости 1,90 кВт. Как говорилось ранее, топочную часть делают из огнеупорного кирпича, а все тело возводится из керамического красного.

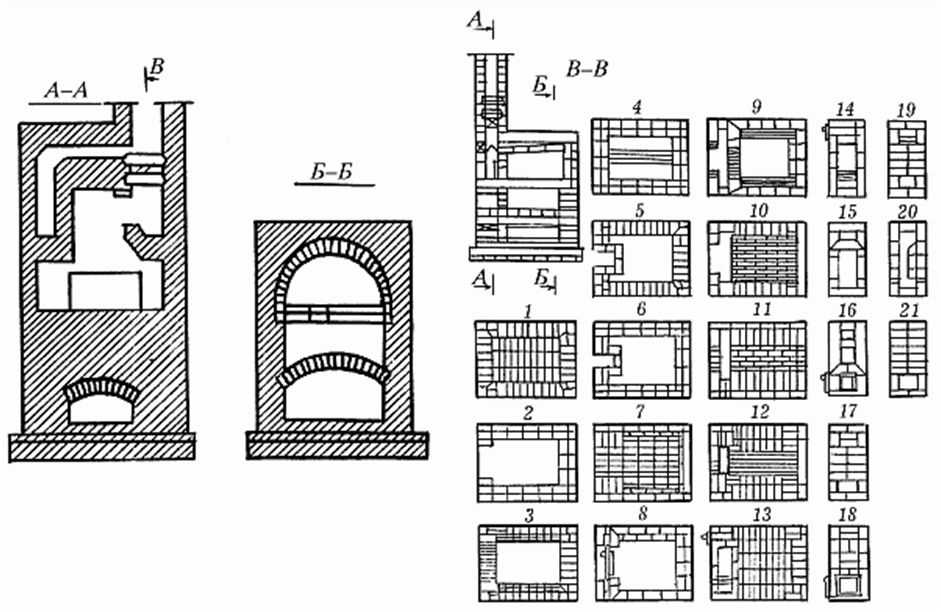

На рисунке представлен проект печи в разрезе

Такой простой вариант легко может сделать из кирпича своими руками каждый новичок, даже не допустив ошибок.

Схема с порядовкой, порядовая инструкция

Несмотря на маленькие габариты и небольшей вес, она все равно требует возведение отдельного фундамента. Фундаменту нужно выдерживать и давление дымохода.

Толщина шва для кладки должна составлять стандартных 8-10 мм., при этом толщина шва между огнеупорными кирпичами должна быть в два раза меньше.

Лучше не изменять чертеж, если отсутствует свой опыт.

Для такой печи, кладка дымохода осуществляется в пол кирпича.

Количество материала:

Вам понадобится около 210 штук обычного кирпича, около 75 штук шамотного. На глиняный раствор уйдет около 70 л. Песка 0,4 куб. м. Одна колосниковая решетка, дверца для топочной, поддувальной и прочистной. Две дымовых задвижки. Лист металла на фундамент. Для гидроизоляции около 3 метров рубероида.

Число кирпичей приблизительное, так как будет определенный процент боя кирпича.

Печь русская

Такая печь обладает КПД равным 80 процентам. Она имеет красивый внешний вид. На такой печи можно готовить еду и в ее конструкции есть лежанка. Схемы кладки и возведения довольно просты. Ее главным недостатком является особенность конструкции, из-за которой она прогревает только верхнюю часть помещения. Но в нашей стране, он по-прежнему пользуется популярностью.

Из чего состоит:

  • А) подпечная часть;
  • Б) ниша;
  • В) шесток;
  • Г) горн;
  • Д) душниковая часть;
  • Е) щит;
  • Ж) задвижка;
  • З) труба дымохода;
  • И) Перекрашка горнила.

По своему размеру возводят большие, малые и средние печи. Рассмотрим маленькую, размером 1270 на 650 на 2380 мм.

Необходимые материалы:

Кирпич красный около 1620 штук. Раствора из глины уйдет около 1000 литров. Из стали заглушка размером 430 на 340, задвижка размером 300 на 300 (две штуки), самоварник, размером 140 на 140 (один).

Порядовка русской печи:

Ряд №1 выкладывают из цельного керамического кирпича, на известковый раствор с добавлением цемента. Происходит формирование подпечной части;

Ряд №2 по №4 выкладывается колодец. Все швы перевязываются. С одной стороны, оставляют место для подпечья;

Ряд №5 по №7 возводят свод над подпечьем;

Ряд №8 по №10 возводится замок для свода;

Ряд №11 выкладывают холодную печурку. В оставшееся место между печуркой и подпечьем насыпают песок;

Ряд №12 выкладывают «под». Его делают из специального кирпича;

Ряд №13 начало варочной камеры;

Ряд №14 по 16 делаются так же как предыдущий;

Ряд №17 устанавливают своды устьев;

Ряд №18 закладка стенок печи;

Ряд №19 стенки свода;

Ряд №20 с помощью половинок кирпичей сужают отверстие над шестком;

Ряд №21 выравнивают стены;

Ряд №22 этап выравнивания и уменьшения передтрубной части;

Ряд №23 выкладывают самоварник;

Ряды с №24 по №32 установка задвижек вьюшечных;

Ряд №32 кладка дымохода. В русской печи кладут дымоход в 2 кирпича.

Некоторые особенности можно посмотреть на рис.

Прежде чем заняться кладкой печей, стоит попробовать выложить хоть одну без раствора, чтобы понять суть схем. Но приложив усилия и терпение, каждый сможет сделать печь своими руками.

Шведка с лежанкой: порядовка

Собрать такую печь шведку с лежанкой своим руками, может даже не профессионал, обладающий минимальными навыками и опытом в данной области:

  1. В первую очередь нам потребуется возвести отдельный фундамент, так как конструкция имеет большую массу, несмотря на средние габариты;
  2. Далее начинаем выкладывать ту часть, в которой располагается топка;
  3. Варочная поверхность укладывается на 11-12 рядах;
  4. 18 ряд усиливается металлическими уголками.

Подробней ознакомиться с данной порядовкой вы можете на представленных фото, а также воспользовавшись данными пояснениями:

  1. Основной задвижной дымовой канал;
  2. Задвижной механизм, использующийся в летнее время года;
  3. Противопожарный потолочный разделитель;
  4. Варочная чугунная поверхность;
  5. Колосник;
  6. Дверца для топочного отсека;
  7. Поддувальная створка;
  8. Прочистная створка;
  9. Уголки и полоски, изготовленные из стали;
  10. Варочный отсек;
  11. Печурки;
  12. Камерный глухой отсек;
  13. Колпаковый механизм;
  14. Зимняя дымоходная горизонтальная система;
  15. Вертикальная дымоходная система для варочной поверхности;
  16. Вентиляционный отсек;
  17. Входное отверстие, в которое устремляются разогретые газы (используется в зимнем режиме);
  18. Место, в котором газы входят в дымоходную систему;
  19. Отверстие входного типа;
  20. Байпас;
  21. Зазоры температурного типа.

Нюансы кладки русских печей

В случае, когда запроектирован фундамент, его нужно делать качественно, контролируя уровнем горизонтальность основания под печь. После того, как оно готово, приступают к основному этапу работы. Разобраться, как правильно сложить русскую печь, может помочь чертеж. Основное при укладке кирпичей – придерживаться порядовки.

Чтобы конструкция получилась максимально безопасной, настоящую русскую печь делают абсолютно герметичной. По этой причине не используют треснутые кирпичи.

Толщина швов между рядами может составлять от 5 до 8 миллиметров. При обеспечении герметичности печники не советуют задействовать глину, обмазывая ею стены изнутри. Дело в том, что после этого в процессе работы агрегата на них начинает собираться сажа и понижается степень их теплопроводности.

В один или полтора кирпича кладут наружные стены, а внутренние – также в полкирпича. Если сделать внутренние стены в целый кирпич, то они получатся слишком толстыми и прогреваться будут дольше, а значит, принцип работы русской печи нарушится, и расход топлива возрастет.

Размеры и порядовки


Порядовка для русской печи Теплоотдача печи зависит от площади поверхностей, отдающих тепло. На первом этапе расчётов определяют возможные теплопотери самого дома. Параметр зависит от материала, толщины стен, качества утепления.

Если нет желания углубляться в тему, можно применить простой вариант, пригодный для среднестатистических строений:

  1. Замеряют длину, ширину и высоту внутренних помещений дома.
  2. Перемножив полученные данные, получают общий объём.
  3. Умножают объём на 40 Вт/ч, получая средние энергопотери постройки.

Пример. Дом 10х10 метров с толщиной стен 40 см и потолками 2,6 м. Внутренний объём равен 9,6х9,6х2,6. Получаем 240 м3. Теплопотери составят (240 м3х40 Вт/ч) 9600 Вт/ч.

Для отопления необходимо соорудить печь с теплоотдачей около 10 кВт/ч.

Строители рекомендуют ещё один способ расчёта. На 10 м2 площади закладывают мощность обогревателя 1 Квт/ч. Если умножить 9,6х9,6 м, то получится 92 м2. Таким образом также получается примерная мощность печи 92/10=9,2 Квт/ч.

Опыт эксплуатации показывает, что квадратный метр поверхности русской печи способен отдавать 0,5 кВт/ч тепла. Для расчётов принимают только боковые стены без учёта основания и перекрытия. Следовательно, при потолках 2,6 м, периметр печи должен составить 20/2,6=7,69 м. Такой периметр обеспечит устройство 2х1,7 метра.

Исходя из размеров выбирают подходящий рабочий чертёж русской печи с порядовкой. Схемы можно найти в Интернете, их публикуют профессиональные печники и специализированные организации.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

  • отопительные;
  • варочные;
  • многофункциональные;
  • комбинированные.
  1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

    В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

  • топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
  • зольника, где собирается пепел;
  • дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

  1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

    Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

  1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

  • топочной камеры;
  • дымохода;
  • зольника;
  • варочной поверхности;
  • духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Рекомендации по использованию маленькой печки

Для того чтобы печь была полезной и экономила средства, необходимо следить за ее состоянием. Даже незначительная трещинка увеличивает потерю КПД. Для лучшего обогрева используют только сухие дрова для растопки. Обязательно закрывают вьюшку.

Капитальная чистка сажи проводится один раз — летом, зимой обходятся незначительной уборкой, но не менее 3—4 раз за сезон. Скопившаяся сажа уменьшает теплоотдачу устройства. При неисправности вьюшки, задвижек или дверцы нельзя растапливать печь, т. к. именно они контролируют тягу и помогают испариться угарному газу.

Несмотря на все нюансы в строительстве и эксплуатации мини-печи, она выступает в качестве отличного отопительного прибора, и может посоревноваться с современными гаджетами в скорости и деликатности приготовления многих блюд. Не зря наши предки считали печь душой дома и ставили конструкцию посередине избы.

Не прошло и нескольких столетий, как она вернулась к нам, только немного в другом виде. Но ее маленькие размеры не главное, ведь по функциям и чудесной атмосфере, которая создается в каждом доме, устройство очень похоже на старую добрую русскую печь.

Устройство традиционной печи

Историю русской печки и ее роль в деревенском доме мы описывать не станем – тема широко раскрыта в художественной и технической литературе. Сразу перейдем к сути — кратко разберем традиционную конструкцию, изображенную ниже на рисунке:

  1. Нижняя часть сооружения – опечье – строилось из камня либо дерева – кедра, лиственницы. Стенки основания образуют нишу — подпечек, где сушились дрова и хранилась домашняя утварь.
  2. Сверху опечья строился первый арочный свод и большой топливник печи – горнило. Под и второй арочный свод делался с уклоном в сторону чела – лицевой части сооружения.
  3. Над горнилом устраивалась перекрыша, где располагалась лежанка. Полость между вторым сводом топливника и перекрытием засыпалась песком для повышения теплоемкости.
  4. Перед устьем горнила предусматривалась специальная ниша – загнеток, сверху заканчивающийся хайлом (дымосборником) и собственно дымоходом. Горизонтальная полка внизу проема — шесток — имеет полукруглое окно, выходящее наружу.
  5. В боковых стенках кирпичного обогревателя устраивались печурки – небольшие ниши для сушки одежды и прочих вещей. Дымоход оснащался задвижкой и вьюшкой, располагающейся над хайлом.

Настоящая русская печь коренным образом отличается от других отопительных сооружений из кирпича по таким признакам:

  • глубокий сводчатый топливник, сделанный с уклоном вперед;
  • дымовая труба располагается спереди – по центру либо в углу строения;
  • непременный атрибут – лежанка, устроенная над топливной камерой.

Теперь рассмотрим принцип работы печки, показанный на схеме:

  1. Дрова закладываются ближе к задней стенке горнила и разжигаются. Воздух на горение поступает сквозь внешнее окно шестка и устье топливника, причем двигается над подом камеры.
  2. Образующееся при сжигании тепло нагревает тело печи – боковые стенки, песчаную засыпку и лежанку.
  3. Легкие продукты горения поднимаются к своду топки. Уклон не позволяет газам сразу покинуть камеру – сначала они отдают тепло перекрытию, затем становятся тяжелее и вытесняются новым горячим потоком.
  4. Пройдя под сводом горнила, продукты горения выходят через верхнюю зону устья, поднимаются в дымосборник и покидают печку через дымоход.

Кирпичный отопитель с выходом в 2 помещения деревянного дома

Невзирая на многочисленные достоинства, русская печь с лежанкой редко строится в традиционном исполнении. Полезная площадь в современном интерьере на вес золота, а классический отопитель занимает много места, при этом слабо греет нижнюю зону помещения. Для строительства лучше рассматривать проекты модернизированных конструкций, где указанная проблема решена.

Разновидности русских печей

Маленькая русская печь При подборе проекта обращают внимание на классификацию обогревательных устройств. Печи различаются по нескольким параметрам:

Печи различаются по нескольким параметрам:

  1. Размер. Эконом-вариант габаритами до 1500х1700 мм строят чаще всего в бане или летней кухне. Среднеразмерные со сторонами от 1500 до 1700 мм используют в небольших домах, на кухне. В состав могут входить плита, камин, духовые шкафы. Большие формы от 1,7 м применяют для обогрева больших домов или в качестве кухонь в общепите. Сооружения обустраивают полноценными лежанками, шкафами для выпечки и варочными поверхностями.
  2. Расположение. Различают отдельно стоящие или комбинированные модели с каминами, варочными поверхностями, зоной барбекю и т. п.
  3. Устройство. Традиционный вид имеет неотапливаемые элементы в нижней части. Современные конструкции прогреваются по всей высоте.
  4. Способ топки. Чёрные и серые сейчас используются крайне редко. Современные конструкции топят «по белому».

Перед постройкой тщательно обдумывают варианты использования устройства, что позволит сэкономить средства на постройку и выбрать оптимальное расположение печи в доме.

Почему русские печи так популярны

Русская печь — габаритное сооружение, которое хорошо нагревается и долго держит тепло

Разнообразие конструкций позволяет получить множество качеств, которые послужили причинами возвращения моды на русские печи.

Устройство медленно прогревается, но в то же время массивные кирпичные стенки долго отдают тепло. Благодаря такому качеству дом протапливают всего два раза в день, что снижает время обслуживания. Современные строительные материалы только улучшают КПД и свойства по сохранению комфортного микроклимата.

Если предполагается регулярно готовить пищу, помимо обязательного горнила, в конструкции предусматривают варочную поверхность и жарочный шкаф небольшого размера. Для использования этих элементов предусматривают отдельные топки, чтобы не греть дом в летнее время.

Для небольших строений, а также для редко посещаемых дач целесообразно построить русскую печь с лежанкой, которая прогреется и станет комфортным местом отдыха.

Стенки сооружения не нагреваются до высоких температур, поэтому на них безопасно сушить одежду и обувь из любых материалов.

Кроме выполнения практических целей, русская печь может быть украшением дома. Для этого используют отделку плиткой, изразцами, а иногда колорит вносят просто побелённые стенки.

Можно выложить печь любого размера и дизайна

Популярность добавляют положительные качества сооружения:

  • пожарная безопасность — поверхности не нагреваются до высоких температур, что исключает воспламенение стен, потолка и окружающих предметов;
  • длительный срок эксплуатации до капитального ремонта, обеспечиваемый использованием долговечных материалов;
  • равномерность распределения тепла благодаря большой площади прогреваемых стенок;
  • универсальность, возможность встроить сооружение в различные варианты дизайнов помещений;
  • простота в обслуживании.

Среди отрицательных сторон выделяют:

  • сложность самостоятельной постройки для неопытного пользователя;
  • необходимость в массивном фундаменте;
  • высокую стоимость из-за большого количества стройматериалов и оплаты работы профессиональных печников;
  • большой расход дров, которые необходимо хранить в защищённом от осадков месте.

Приняв решение сложить русскую печь своими руками, и приступают к выбору проекта, заготовке материалов и непосредственно к работе.

Приступаем к работе!

Когда все материалы и инструменты подготовлены, можно начинать поэтапную работу.

1. Закладываем фундамент.

Печь для дачи будет базироваться на обычном ленточном фундаменте.

Этапы работы:

  • Разметить место фундамента, используя шнур. Основание печи должно возводиться в соответствии со строгими геометрическими пропорциями. Для этого советуем прибегать к помощи строительного уровня.
  • Подготовить траншею (яму глубиной до 50 см).
  • Предварительно утрамбовав землю, положить на дно металлические прутья, а затем засыпать яму щебнем. Чтобы грунт не осел, можно дополнительно установить прутья поперек ямы.
  • Развести цемент с песком (1:3) и залить фундамент. Через несколько дней он застынет полностью. Чтоб цемент не растрескался при жаркой погоде, можно регулярно совершать его полив.
  • Для защиты готового фундамента от попадания воды покрыть его слоем рубероида.
  • Для поднятия основания установите шлакоблочное основание и покройте его слоем асбеста. Другой способ — это установка дощатой опалубки, которую тоже заливают раствором цемента и песка.
  • Разметить границы будущей конструкции.

2. Возводим кирпичные стены.

Это также можно сделать своими руками:

  • Кирпич можно укладывать двумя способами: горизонтально или на ребро. Направление можно контролировать натянутой веревкой. Используйте строительный уровень и отвес, чтобы кладка была ровной.
  • После того, как первый ряд будет уложен, приступаем к установке дверки поддувала: с помощью проволоки (диаметр ее 3 мм) они будут крепиться к кирпичной кладке. Предварительно необходимо проделать в кирпичах надрезы, используя «болгарку».
  • Продолжаем кладку, не забывая следить за толщиной шва: она должна составлять 7 мм. Затем КИРПИЧ следует прижать и пристукнуть молоточком, а излишки раствора удалить с помощью мастерка.
  • Не забудьте предусмотреть на чертеже ПЕЧИ вторые дверки поддувала.
  • Когда закончите кладку кирпича, поверх них необходимо уложить плиту из асбестоцемента, в которой должны быть отверстия для воздуха. Эта плита нужна нам для приготовления или разогрева пищи.
  • В процессе укладки кирпича вы можете трансформировать конструкцию печи по своему вкусу: оборудовать места для духовки, лежанки и т.д.

3. Укладываем печную арку.

Укладка арки считается самым сложным этапом в построении печи. А если печь будет располагаться на улице, тем более арка должна быть аккуратной, ведь она всегда будет на виду у вас и ваших гостей.

Перед кладкой кирпичей хорошо, если в жарочной и топочной камерах будут вмонтированы две фанеры, а кладка будет производиться на их поверхность.

4. Устанавливаем дымоход.

Дым из печи удаляется с помощью дымохода. Он обычно представляет собой стальную трубу, которую устанавливают на задней стенке печи и цементируют.

Для предотвращения ожогов открытая нижняя часть дымохода тоже покрывается цементом и закладывается кирпичами.

5. Придаем печи эстетический законченный вид.

Вашу печь для дачи можно превратить в настоящее произведение искусства, используя любой термостойкий материал: отделочный кирпич, плитку или керамогранит.

Используйте фантазию и создайте уют вокруг вашего очага: можно оборудовать печь барной стойкой, можно установить рядом мойку, шкафчики для посуды и продуктов.

6. Проверяем нашу печь, то есть затапливаем.

Необходимо обратить внимание на тягу, на наличие щелей, которые могут пропускать дым. Когда вы убедитесь, что ваша печь исправна и не имеет недочетов, можно приступать к приготовлению пищи на ней

И не забывайте соблюдать технику безопасности!

Обязательно посмотрите небольшое, но очень полезное видео:

  1. Определитесь с типом печи, устанавливаемой на улице.
  2. Определитесь с местом, на котором печь будет установлена.
  3. Подготовьте чертеж вашей будущей печи.
  4. Составьте список необходимых материалов и инструментов, проанализируйте рынок стройматериалов, а на основании него составьте смету расходов.
  5. Разработайте поэтапный план установки печи, это поможет сориентироваться по срокам, которые займет строительство.
  6. Приступайте к строительству! И пусть ваша печь долго радует вас и ваших близких вкуснейшими блюдами, приготовленными на ней.

Инструменты для кирпичной кладки

Для возведения стен из кирпича вам понадобятся следующие инструменты:

Мастерок (кельма) – для нанесения и разравнивания раствора на кирпичной кладке;

Мастерок (кельма)

2. Молоток-кирка – для раскалывания кирпича по нужному размеру;

Молоток-кирка

3. Расшивка – для декоративной обработки швов кладки;

Расшивка

4. Порядовка – контролирует толщину швов и высоту кладки;


Порядовка

5. Прочный шнур (леска) – натягивается между углами, служит ориентиром при выравнивании кирпича;

Шнур-причалка

6. Отвес – контролирует вертикальность кладки;

Отвес

7. Уровень – контролирует горизонтальность кладки;

Строительный уровень

8. Бетономешалка, либо перфоратор с миксером – для замешивания раствора;

Бетономешалка

9. Гидроуровень – контролирует горизонтальность клаки на больших расстояниях.

Гидроуровень

Кирпичный дымоход как инженерное сооружение

Дымовая труба, при всей ее внешней непритязательности, – это сложное инженерное сооружение, к которому предъявляются серьезные требования. Они касаются прочности, пожарной безопасности, способности эффективно отводить горячие газы. Поэтому монтаж печной трубы в деревянном доме стоит начинать со знакомства с его устройством.

Основные элементы

  1. Внутренний дымоход – ведется от перекрыши печи до уровня, находящегося ниже потолочного перекрытия на четыре ряда кирпичной кладки.
  2. Разделка (распушка) – расширение толщины стенок трубы при её прохождении через потолочное перекрытие.
  3. Внешний дымоход – ведется через чердачное помещение до уровня кровли.
  4. Выдра – еще одно расширение толщины стенок дымохода, устраиваемое для перекрытия щели между ним, обрешеткой кровли и её покрытием.
  5. Шейка – продолжение внешнего дымохода.
  6. Оголовок – утолщение стенок, играющее роль дефлектора.

Требования к кирпичному дымоходу

Главным из них является расстояние «от дыма» до сгораемых конструкций. Оно равно 250 мм – это полная длина керамического полнотелого кирпича.

Второе требование – строгая вертикальность конструкции. Отклонение от нее более чем на 3 градуса (на один метр высоты) не допускается. Также в кирпичной кладке не должно быть сквозных трещин.

Расчет дымохода

Главный критерий – внутреннее сечение. От него, главным образом, зависит способность отводить горячие газы. Чем мощнее печь, тем шире должен быть дымоотвод. Существует три типоразмера, используемых для того или иного типа нагревательного прибора.

  1. «Четверка» –  ряд которого образуют четыре кирпича. Сечение 125 на125 мм. Используется для кухонных плит или отопительных печей малой мощности.
  2. «Пятерка» – прямоугольный дымоотвод, образуемый рядом из пяти кирпичей. Сечение 250 на 125 мм. Используется для отопительных и отопительно-варочных печей. Дымоходы для каминов меньше этого сечения делать не рекомендуется.
  3. «Шестерка» – квадратная труба, ряд из шести кирпичей. Сечение 250 на 250 мм. Применяется для каминов и русских печей – везде, где необходимо минимальное сопротивление движению горячих газов.

Второй по значимости критерий при расчете – высота. Она зависит от места её вывода на крышу относительно конька:

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

  • Полнотелый красный кирпич – 107 шт;
  • Поддувальную дверку – 1 шт;
  • Колосниковую решетку – 1 шт;
  • Одноконфорочную чугунную плиту – 1 шт;
  • Топочную дверку – 1 шт;
  • Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Совет мастера: каждый новый ярус кирпича раскладывайте без раствора (насухо). Выполнив подгонку кирпичей по размеру, можно начинать кладку.

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Полезный совет! Ориентируясь на чертежи порядовок, не забывайте смотреть на два разреза печки. Они помогут вам лучше представить ее конструкцию и не ошибиться при раскладке кирпича.

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
