Печь-буржуйка из газового баллона своими руками

Основные этапы изготовления буржуйки

1. На листе металла размечаются все детали: 6 стальных прямоугольников для стенок печи, 1 прямоугольник для создания отражателя дыма, пластины для колосника и щеколды для дверки. 2. Раскроить лист металла можно на любой металлобазе. Гильотина, в отличие от болгарки, позволяет нарезать (нарубить) его более точно. В таком случае рихтовку (выравнивание листов) делать не придется.3. Корпус печи изготавливается в виде прямоугольника. Их стороны стыкуются между собой под углом 90° и свариваются между собой.

Сварка короба

4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.

Важно! Все соединения в корпусе тщательно провариваются; для проверки швов на герметичность можно обмазать стыки мелом или керосином. 5

Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см, на которых будет располагаться решетка

5. Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см, на которых будет располагаться решетка.

Совет. Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.

7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.

Изготовление колосниковой решетки

8. На расстоянии 15 см от верхней части короба привариваются два прочных прута, на которых будет размешаться один или два съемных отражателя – толстостенных листов металла, которые будут задерживать поток горячих газов и отправлять их на дожиг. При этом они не должны полностью перекрывать печь. Чтобы горячий дым имел возможность поступать в трубу, от передней (для первого листа) и задней части печи делается отступ около 8 см.

Схема прохождения газов в простейшей буржуйке и печи с установленным отражателем

9. Далее заваривается верхняя часть короба, а затем в ней вырезается отверстие для трубы.

Отверстие для трубы

10. Передняя часть печи с вырезанными в ней отверстиями для дверок топки и зольника, приваривается последней. 11. Размер дверки топливника должен быть достаточным, чтобы можно было без усилий закладывать топливо и менять колосники. Отверстие для зольника делается чуть меньше. 12. Петли привариваются вначале к дверке, а затем и корпусу буржуйки. Их можно купить готовыми или сварить из двух трубок разного диаметра. Ручки для дверки могут изготавливаться из полосы металла или прутка.

Приваривание дверки

Важно! При креплении дверок следует подгонять их к корпусу как можно плотней; для этого производится их рихтовка (выравнивание) и зачистка наждачным кругом. Клиновые щеколды, закрывающие дверцы, подгоняются к корпусу как можно плотней

13. На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи, которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.14. Для удобства пользования конструкция устанавливается на ножки или сварную подставку из труб.15. Дымоходная труба присоединяется к печи с помощью гильзы. 16. Для вставки заслонки-шибера, регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм.

Шибер для регулировки выхода дыма

Что нужно подготовить?

Из инструментов необходимо собрать:

  1. сварочный аппарат (200А);
  2. шлифмашинку – «болгарку», лучше с дисками диаметром не менее 180 мм;
  3. электроды;
  4. круги для шлифовки и отрезания металла;
  5. молоток, очищающий шлак от сварки;
  6. щетку с металлической щетиной;
  7. метр складной, рулетку, мел или маркер для разметки;
  8. дрель и сверла нужных диаметров;
  9. зубило, молоток обычный и плоскогубцы.

Из материалов, кроме одного или двух газовых баллонов, необходимо приобрести:

  1. лист металла, толщиной не менее трех миллиметров — он пригодится для устройства варочной плиты и зольника;
  2. готовые чугунные дверцы, или же их тоже можно изготовить самостоятельно из металлического листа или вырезанного из баллона куска металла;
  3. дымоотводную трубу;
  4. уголок или толстую арматуру – они потребуются для изготовления ножек и колосника. Последний можно приобрести в готовом виде (из чугуна) или устроить его с помощью отверстий, просверленных в дне баллона.

Здесь же нужно отметить, что для изготовления такой печки подойдет как стандартный газовый баллон, так и баллон небольшого размера.

Как говорилось выше, печка из баллона может быть вертикальной и горизонтальной. Выбрать нужную можно исходя из количества места, отведенного для установки буржуйки и удобства ее эксплуатации.

Подготовка баллона

Правильная подготовка баллона — это очень важное мероприятие перед началом работы, особенно если буржуйка делается из емкости, в которой не так давно находился газ. Остатки газа могут оставаться внутри, и при резке, которая сопровождается искрами, баллон может взорваться

  • Поэтому сначала необходимо открутить вентиль, расположенный сверху баллона, и освободить проход для выхода остатков газа — эта процедура потребует некоторого времени. Лучше оставить емкость в открытом состоянии на ночь на открытом воздухе или в хорошо проветриваемом нежилом помещении, а еще лучше — заполнить его водой до самого верха.
  • Далее баллон переворачивают и сливают образовавшийся конденсат. Он имеет очень неприятный запах, поэтому этот процесс также нельзя проводить в помещении, где проживают люди.

Промытая емкость уже не таит никакой взрывоопасности при работе с ней, и можно смело приступать к процессу резки.

Подойдет ли маленький баллон?

С маленьким баллоном тоже можно работать. Ее изготавливают по тому же плану, что и печку горизонтального типа.

Но в данном варианте вместо просверленных отверстий в дне буржуйки, устанавливают чугунный колосник. для него вырезано окно нужных размеров.

Установка чугунного колосника

Поддувало в комплексе с колосником приваривается следующим образом.

Зольник-поддувало из куска швеллера

  • Далее на коробку зольника привариваются ножки, конструкция переворачивается и сверху устанавливается, и крепится сваркой патрубок для дымохода
  • После завершения работы над буржуйкой ее устанавливают на постоянное место и выводят дымоход на улицу.

Инструменты для изготовления буржуйки

Для работы с металлом будут нужны специальные инструменты, некоторые из них имеются почти в каждом частном доме, а другие придется прикупить или же арендовать.

  • Угло-шлифовальная машинка — «болгарка» и расходный материал в виде отрезных дисков и шлифовальных кругов.
  • Аппарат для сварки, мощностью 200 А, и также расходный материал – электроды Ø 3 и 4 мм. Кроме этого, обязательно понадобится специальная маска и защитный костюм.
  • Щетка металлическая.
  • Молоток-шлакоотделитель.
  • Измерительные инструменты — складной метр, длинная металлическая линейка, рулетка, мел или маркер.
  • Плоскогубцы, молоток, зубило.
  • Дрель со сверлами по металлу различных диаметров.

Выбор модели печки чаще всего зависит от того, где ее планируется расположить, так как для жилых помещений требуется более эстетичный внешний вид отопительного прибора и повышенная безопасность. Поэтому для установки в доме лучше всего подойдет вариант, изготовленный из металлических листов или отрезка трубы среднего диаметра.

Для гаража подойдет любая из существующих моделей, но лучше выбрать такую, которая поможет не только принести в помещение тепло, но и согреть воду.

Чтобы окончательно определиться с выбором, стоит рассмотреть разные варианты и ознакомиться с процессом их изготовления.

Варианты создания

Создание вертикальной печи

  • Баллон ставят вертикально и срезают горловину.
  • При помощи маркера на поверхности делают разметку. Отмечают места размещения топки, дымохода, поддувала и др.

Совет! Размеры и месторасположение отверстий могут быть произвольными. Оптимальный размер проема для топки — 30*20 см, поддувала — 20*10 см.

Разметка на газовом баллоне для создания вертикальной печи.

  • При помощи резака или шлифовального аппарата вырезают намеченные отверстия.
  • Далее приступают к установке колосниковой решетки. Ее делают из нарезанной арматуры. Детали приваривают внутри корпуса к намеченному месту змейкой или в ряд.
  • К корпусу баллона приваривают дверные петли и устанавливают чугунные (металлические) дверцы. К ним крепят щеколды или сооружают задвижной механизм.
  • Если печь-буржуйка будет использоваться для приготовления пищи, то сверху к резервуару приваривают металлический лист, вырезанный по размеру. Эта планка будет варочной поверхностью.
  • Швы и стыки зачищают, проверяют их на прочность и герметичность.
  • Проем для установки дымоходной трубы делают сбоку или в верхней части баллона. Размер проема должен быть равен диаметру трубы. Часто дымоотвод делают сверху через центральное отверстие в баллоне. При боковом монтаже к вырезанному проему сначала приваривают колено, а затем — сам трубопровод. Он выводит продукты горения через крышу или стену помещения.

Прочитайте так же о сборке буржуйки на отработке своими руками в дополнение к данной статье.

Пример готовой буржуйки с двумя баллонами для увеличения теплоотдачи. Такая конструкция обеспечивает тягу, в помещении не будет пахнуть дымом.

Устройство горизонтальной буржуйки

  • Создание прочной подставки под будущую печь. Делают ее из металлического уголка, к которому впоследствии приваривают баллон (корпус печи) и ножки.
  • Разметка. На подготовленном резервуаре отмечают места топочного отверстия и дымохода.
  • Нарезка металла. При помощи резака, зубила или шлифмашинки в емкости вырезают необходимые проемы для установки дверей и трубы-дымоотвода.

Пример горизонтальной буржуйки. Проемы делают по разметке. Дверцы можно изготовить из вырезанного участка баллона.

  • Создание колосника и зольного ящика. В нижней части баллона при помощи дрели просверливают отверстия. К поверхности приваривают металлический короб (зольник), в который будет попадать зола. К нему же приваривают заслонку. Она выполняет роль поддувала.
  • Создание дверец. Для этой цели обычно используют вырезанный участок баллона. Его обваривают и крепят на петли к будущей печи. Можно установить готовую чугунную дверцу со щеколдой.

Совет! Вокруг выреза под завесы наваривают сантиметровый металлический бортик. Благодаря этой хитрости не будет дуть из щелей.

Устройство дымохода. Трубу приваривают к подготовленному отверстию в верхней части баллона.

Прочитайте статью об уходе за дымоходом для буржуйки в дополнение к данному материалу.

Как сделать буржуйку из газового баллона своими руками

Если вы разбираетесь, как своими руками сделать буржуйку из газового баллона на отработке, предварительно найдите чертежи. Там отличается конфигурация топки, так как потребуется емкость для отработки и инжектор в виде трубы с отверстиями для эффективного сжигания. Эта разновидность сложна в реализации, проще всего сделать классическую печку на дровах.

Буржуйка горизонтального типа

Этот вариант занимает больше места, но может стать отличным решением для экономного расходования дров. Их можно закладывать в несколько рядов, чтобы сгорание происходило постепенно. При этом горизонтальная разновидность может создавать опасность ожогов, так как поверхность сильно нагревается при работе. Собирать ее следует так:

  1. Дверцу проще всего делать на верхнем торце. Вентиль можно оставить для регулировки подачи воздуха или вместо него поставить специальный штуцер. Если будет установлена готовая дверка, сделайте проем под нее, приварив по периметру уголок для каркаса.
  2. Отверстие под дымоход делайте на противоположной от дверцы стороне с отступом около 20 см от края. Чтобы не вырезать его точно под трубу, можно сделать проем и обварить его металлическим кольцом, к которому приваривают и дымоход.
  3. Чтобы было удобнее удалять золу, внутри желательно разместить колосники. Проще всего взять два уголка, которые прихватываются на нужном уровне. На них затем укладывают самодельный элемент из арматуры или готовый колосник из чугуна, если удалось найти подходящий размер.
  4. В нижней части приварите опоры или ножки. Делайте расстояние до земли таким, чтобы пол не перегревался, а вся поверхность баллона отдавала тепло в помещение. Тут нет особых требований, главное, чтобы печка была устойчивой и безопасной.

Перед тем как сделать горизонтальную буржуйку из газового баллона в гараж обязательно убедитесь, что для нее хватает места. Дело в том, что вокруг конструкции придется оставить пространство не менее метра, а в небольших гаражах сделать это сложно.

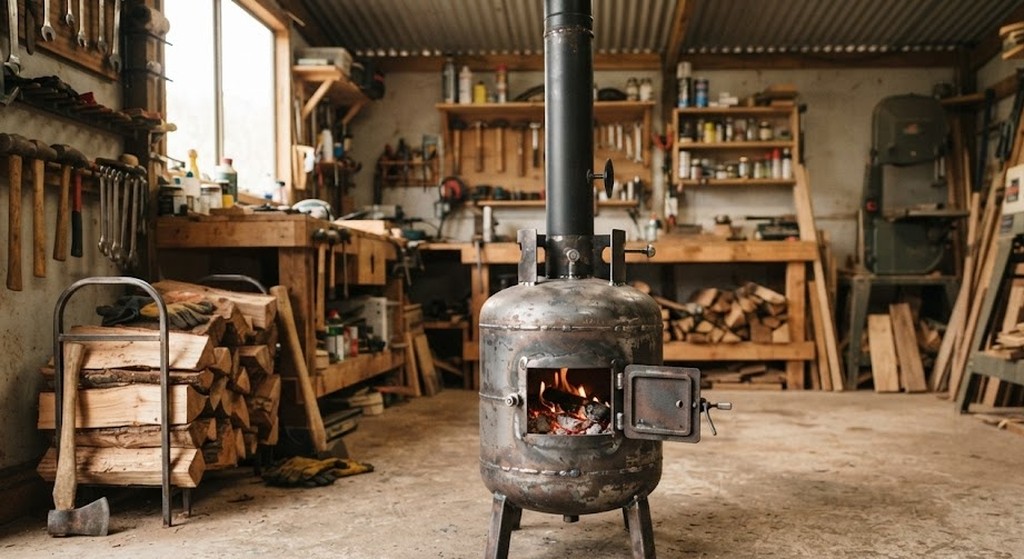

Вертикальная буржуйка из газового баллона

Это решение намного компактнее и занимает минимум места, поэтому его используют чаще. Удобнее всего ставить такую печку в углу, чтобы создавать меньше помех для передвижения. Инструкция по изготовлению выглядит так:

В нижней части сделайте опоры или приварите платформу размером больше диаметра баллона. Это обеспечит устойчивость конструкции. Если пол в помещении неровный, можно сделать ножки с возможностью регулировки, чтобы выставить буржуйку идеально.
Снимите вентиль и сделайте отверстие вокруг места его установки по диаметру будущего дымохода. Обычно используют трубу на 10 см или немного больше. Для удобства ее крепления по периметру отверстия наварите ворот из металлической полосы.
Отступите примерно 10 см от дна баллона и прорежьте дверцу для поддувала, обычно она имеет небольшую высоту. Помните о том, что через этот проем будет извлекаться зола, он не должен быть слишком маленьким. Дверцу закрепите на 2 петли, чтобы она двигалась ровно и не перекашивалась.
Выше поддувала сделайте дверку для закладки дров. Она намного больше по размеру, нижняя часть должна быть примерно в 10 см от верхнего края первого проема

Этот элемент очень важно закрепить надежно. Продумайте, какая задвижка обеспечит простое запирание и легкое открывание

Помните, что поверхность сильно нагревается при работе.
Примерно посередине между двумя проемами приварите несколько кусков уголка, чтобы создать опору для будущего колосника. Его сварите из арматуры по размеру баллона, используйте прутья большого диаметра, так как тонкие быстро перегорят и придется их заменять.

При сборке своими руками вертикальной буржуйки из газового баллона на дровах для гаража стоит уделить основное внимание прочному креплению дверок и качественному соединению корпуса с дымоходом. Если там есть щели, их следует заделать асбестоцементным шнуром

Собрать печь для обогрева из газового баллона несложно. Главное – правильно подготовить его, чтобы избавиться от остатков газа и отдушки, и следовать инструкции по проведению работ

Важно точно подгонять элементы друг к другу и расположить буржуйку в безопасном месте. Проще всего посмотреть видео, чтобы разобраться в процессе еще лучше

Способы и правила расчета

Правила расчета имеют свои допуски, их надо знать, перед тем как рассчитать диаметр трубы. Имеется несколько методов расчета, они зависят от того кем и для каких условий будут они будут выполниться:

  1. Высокоточные, применяются при производстве котлов и выполняются конструкторскими отделами заводов-изготовителейоборудования.
  2. Ориентировочные расчеты, выполняемые не специалистами на основании графиков, диаграмм и таблиц.
  3. Автоматические, получаемые на базе онлайн-расчета.

Под точными вычислениями понимаются такие, в которых учтено множество факторов: температура уходящих газов на выходе из котла и из трубы, скорости перемещения газов в топке и на участках системы дымоотведения, потере давления газов по движению в газовоздушном тракте. Большинство таких данных параметров получены экспериментальным путем производителями котельного оборудования и зависят марки котла, поэтому данный вид расчета, практически, не доступен для пользователей.

В отношении ориентировочного метода, перед тем как рассчитать диаметр дымохода, во внимание берутся характеристики объема топочной камеры. Для определения геометрических параметров труб, существуют различные таблицы и графики

Например, с габаритами топки 500Х400 мм, потребуется круглая труба от 180 до190 мм

Например, с габаритами топки 500Х400 мм, потребуется круглая труба от 180 до190 мм.

Третий метод базируется на использовании специальных онлайн-калькуляторов. Они учитывают практически все важные параметры, поэтому выдают очень точные результаты. Для того чтобы ими воспользоваться оператору потребуется знать много отправных данных.

Точный метод

Точные расчеты основываются на достаточно трудоемкой математической базе. Для этого потребуется знать основополагающие геометрические характеристики трубы, теплогенератора и используемого топлива. Для такого расчета можно использовать следующий метод определения диаметра трубы круглого сечения для дровяной печи.

Входные параметры расчета:

  • Показания Т газов на выходе из котла t – 151 С.
  • Усредненная скорость движения уходящих газов – 2.0 м/с.
  • Расчетная длина трубы, какая стандартно применяется для печек – 5 м.
  • Масса сжигаемых дров B= 10.0 кг/час.

На базе этих данных вначале вычисляют объем уходящих газов:

V=[B*V*(1+t/272)]/3600 м3/сек

Где V – объем воздушных масс, который необходимы для полноты сжигания топлива – 10 м3/кг.

V=10*10*,043 м3/сек

d=√4*V/3,14*2=0,166 мм

Шведский метод

Расчет дымовой трубы часто выполняют по этому методу, хотя он более точен при расчете дымоотводящих систем каминов с открытыми топками.

По данному способу для расчета применяется размер топочной камеры и его газовый объем. Например, для камина с порталом в высоту 8 кладок в высоту и 3 кладки в ширину, что соответствует размеру F= 75.0 х 58.0 см = 4350 см2. Вычисляют отношение F/f = 7.6% и определяют по графику, что прямоугольный дымоход с таким размером работать не сможет, возможно, применение конструкции круглого сечения, однако длина ее должна быть не менее 17 метров, что не реально высоко. В этом случае выбор лучше производить от обратного, по минимально необходимому сечению диаметра. Его просто найти по высоте здания, например, для 2-х этажного дома, высота от камина до колпака дымохода – 11 м.

Соотношение F/f= 8.4%. f = Fх = 370.0 см2

Процесс изготовления печки из газового баллона (Вариант 1)

Если в вашем хозяйстве был замечен бесхозный баллон, а применить его особо некуда, тем не менее, средство обогрева ой как необходимо, то немного «поколдовав», баллон можно превратить в печку. Печка это будет вроде буржуйки, с ровным дымоходом и без развитой площади на стенках, как у бренерана. Это значит, что КПД у печки не рослое, но это вполне удачный вариант для небольшого дачного домика или для применения в гараже. По крайней мере затраты на такую печку минимальны, а изготовление не столь проблематично, в чем вы собственно сообщая сейчас и убедитесь. Итак, берем баллон и избавляемся, прежде итого, от взрывоопасных газов. Лучше всего открутить клапан газовым ключом, а после залить баллон водой. После воду можно слить и приступить к механической обработке баллона. Вырезаем с одного торца дыра под дверку. Дверку лучше предварительно приобрести на рынке (в магазине), чтобы ведать под какой размер резать баллон.

Теперь с противоположной стороны необходимо выполнить дыра под дымоход или проще говоря под трубу. Для того, чтобы хоть немножко сдержать тепло, после того как печь протопиться, необходимо ввести заслонку. Такую заслонку тоже нет смысла делать самому, несложнее пробрести ее в торговых структурах. Итак, в противоположном от дверке торце вырезаем дыра под заслонку в трубе. Так как форма – круг, лучше всего будет первоначально просверлить дыра под установку лобзика, а далее используя специальное полотно для металла, выпилить этот самый сферы из торца баллона.

Привариваем дверку. Если дверка из чугуна, то металлы рпедварительно необходимо прогреть. В прогретом состоянии высокоуглеродистые сплавы можно варить обыкновенным сварочным аппаратом.

Теперь можно приварить и трубу с заслонкой.

Сейчас осталось совсем немного. Первоначально надо подумать над тем, что печка должна стоять над опорной поверхностью. Лучше итого это реализовать с помощью стержней, приварив ей ножки. Чтобы дрова лучше разгорались, а также, чтобы пепел и угольки не помешивали процессу горения, необходимо предусмотреть щели, через которые продовольствие горения высыпались бы из камеры сжигания дров. Под эти щели необходимо поставить поддон, в какой и будет ссыпаться пепел.

Теперь осталось установить трубу дымоход, соединив колена между собой, благо сейчас это не проблема. Фитинги для дымоход продаются самых различных размеров и форм. После уже можно приступить и к непосредственному процессу эксплуатации. Как мы уже произнесли, теплоемкость этой печки не сравниться с «русской» печкой, однако ее преимущества это небольшие габариты, быстрый прогрев и возможность сделать ее из газового баллона без особых проблем, своими руками.
