Топ-7 лучших систем защиты от протечек: как выбрать, плюсы и минусы, отзывы

Классификация систем защиты

Комплекты защиты от потопа не новое явление и их достаточно много. При всей схожести принципа реагирования на прорыв воды, у этих систем есть ряд отличий.

Основные признаки классификации комплектов «антипротечка»:

  • сколько отсекающих кранов поставляются в наборе;
  • какие способы извещения;
  • как обмениваются информацией между собой датчики и блок управления.

Количество отсекающих кранов

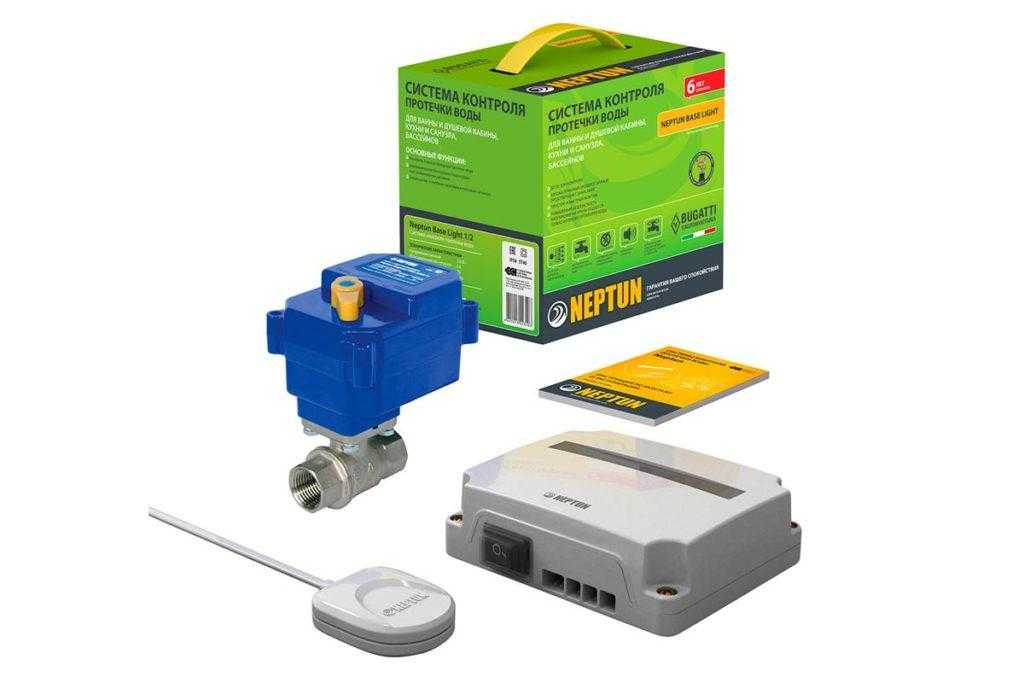

Так, например, у наборов NEPTUN BUGATTI PROW и GIDROLOCK в комплекте по 2 перекрывающих шаровых крана

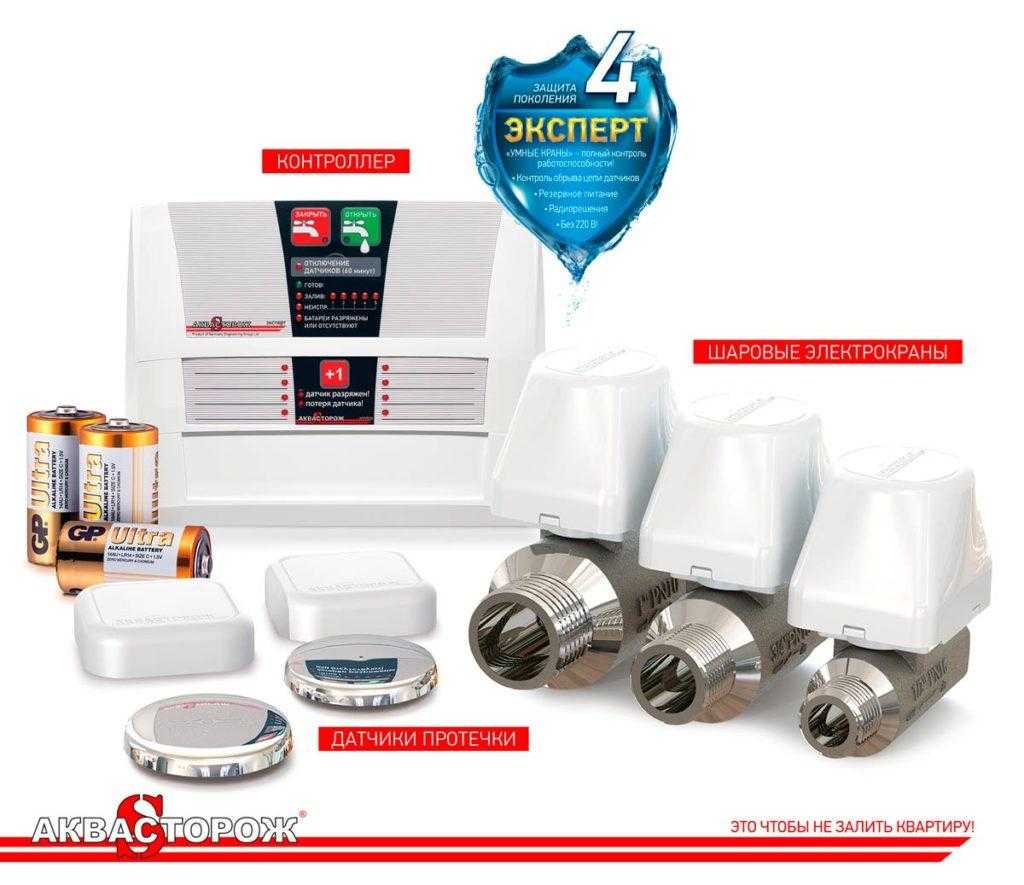

А у комплекта фирмы Аквасторож — «Классика» — лишь один кран.

Логично предположить, что кранов должно быть столько, сколько стояков для подвода воды в квартире. Но общее количество кранов может быть, и увеличено, в зависимости от характера помещения и от выбранной системы антипротечек.

По способу сигнализации

Способы извещения о протечке тоже могут различаться:

  • просто высвечивается индикация на световом табло контроллера;
  • та-же индикация, но сопровождается подачей громких шумовых сигналов;
  • комплекс из шумовой сигнализации + световой индикации + отправка СМС сообщения.

Понятно, что пересылка SMS-сообщений возможна, если у системы есть GSM-передатчик. А это очень удобно, если авария произошла в момент, когда хозяев нет дома. Или SMS-сообщение параллельно отправляется на телефонный номер аварийной службы или управляющей компании.

Если систему подключить к Интернету, то появляется возможность групповой рассылки извещений через GPRS-соединение.

По методу обмена информацией

В случае протечки датчики передают сигнал на контроллер. Способов передачи сигнала два — проводной или беспроводной (по радиоканалу).

В проводном варианте датчик находится под постоянным напряжением в 5 Вольт. В нормальном состоянии из-за огромного сопротивления между двумя контактами ток по цепи «датчик-контроллер» не проходит. При попадании влаги цепь замыкается и на контроллер приходит электрический сигнал.

Чтобы не пропустить ложные срабатывания, а это возможно в таких влажных помещениях как ванная комната, контроллер регулируется на минимальный порог проходящего тока. При превышении заданного предела и произойдет срабатывание системы «антипотоп».

В беспроводных схемах такой порог срабатывания  уже задан в самом датчике. Специальная микросхема непрерывно наблюдает за состоянием сопротивления между двумя контактами и, в случае тревоги, отправляет радиосигнал на приёмное устройство в контроллере. Понятно, что оба эти элемента системы работают на одной радиочастоте.

Но есть одна проблема.

Беспроводной небольшой датчик протечки воды может работать на больших расстояниях (до 200 метров). Но в разных системах от разных фирм используется свой принцип модуляции радиосигнала. По этой причине датчик контроля беспроводного типа из набора одной системы (например, GIDROLOCK) нельзя заменить аналогичным датчиком из другого набора (допустим, NEPTUN BUGATTI PROW).

Но лучшие производители таких систем сигнализации уже заранее дополняют комплект как проводными, так и беспроводными датчиками. Если каких-то датчиков будет не хватать, их всегда можно докупить.

Проводные датчики внезапной утечки воды более привлекательны из-за своей простоты и надежности. Но проводная система может нарушить дизайн помещения, поэтому возникает необходимость в скрытой проводке кабельных линий. Кроме того не всегда есть возможность чтобы подключался именно проводной датчик.

Варианты самодельного изготовления

Соорудить датчик протечки воды можно и собственноручно, при том не обязательно включать в конструкцию датчик влажности. Для этого понадобятся: паяльник, олово, гетинакс, бокорезы, провода и несколько радиодеталей.

Простейшая конструкция

Ниже представлена принципиальная схема устройства, которое можно собрать за считанные минуты.

Главным элементом выступает транзистор VT1 (BC515, 517 или 618). С него питание поступает на динамик B1 (обычная «пищалка» со встроенным генератором). Конкретно под эту схему нужно использовать крону (9 вольт), также существуют ее разновидности под 3 и 12 вольт.

С регулятором чувствительности

Усложним немного предыдущее устройство, добавив функцию подстраивания чувствительности. За это будет отвечать переменный резистор — в зависимости от положения его стержня прибор будет настроен на срабатывание уже при появлении слабого испарения на поверхности датчика воды (влажности) или же только при полном ее погружении в воду.

Как видно, в схеме отсутствуют сигнальные детали (динамики, светодиоды). Ток с транзистора подается на реле типа РЭС60, а затем с его контактов передается исполнительному устройству, коим может быть система «умный дом», GSM-передатчик, аварийный электромагнитный клапан и так далее.

В качестве датчика влажности, который будет использоваться и в дальнейшем, выступает горизонтальная гетинаксовая пластина с двумя электродами, разделенными изоляционной дорожкой. Такая, как на картинке:

На микросхеме LM7555

Теперь перейдем к более сложным приборам, в которых задействованы интегральные микросхемы. Первая принципиальная схема в двух вариантах размещена на следующем рисунке:

В верхнем варианте предусмотрено 2 типа оповещения о протечке — светодиодная индикация и звуковое сопровождение. В нижнем — только светодиодная индикация. Себестоимость всех деталей, включая микросхему-таймер LM7555, не превышает $0,5.

На микросхеме К561ЛН2

А устройство на базе К561ЛН2 обладает еще более высокими показателями чувствительности и надежности.

F1 — датчик влажности, в сухом состоянии поддерживающий транзистор VT1 закрытым. Как только на первый попадет вода, второй откроется, запустив звуковую сигнализацию.

Защита от протечек своими руками

Собрать электрическую схему, работающую на появлении в ней электрического тока при наличии между контактами воды может любой человек знакомый с паяльником и обладающий минимальными навыками любителя радиоэлектроники. Существует много вариантов как простых, так и более сложных. Приведем некоторые примеры.

Самый простой способ основан на применении транзистора

В схеме применяется достаточно большая номенклатура составных транзисторов (подробно о каких моделях идет речь — смотри изображение). Кроме него в схеме применяются следующие элементы:

  • источник питания — батарея с напряжением до 3 В, например, CR1632;
  • резистор величиной от 1000 кОм до 2000 кОм, который регулирует чувствительность устройства к реагированию на появление воды;
  • звуковой генератор или сигнальная светодиодная лампочка.

Полупроводниковый прибор находится в закрытом состоянии в схеме, где источнику питания не позволяет заставить его работать установленная мощность. Если появляется дополнительный источник тока, вызванный благодаря утечке, транзистор открывается и подается питание на звуковой или световой элемент. Устройство работает как сигнализатор наличия протечки воды.

Корпус для датчика можно изготовить из горлышка от пластмассовой бутылки.

Конечно, приведенный вариант простейшей схемы может быть использован только для понимания принципов работы, практическая ценность такого датчика минимальна.

Аквасторож своими руками

В отличие от предыдущего способа, где для устранения протечки требуется присутствие человека, здесь сигнал поступает на аварийное устройство, которое перекрывает подачу воды автоматически. Для выработки такого сигнала требуется собрать более сложную электрическую схему, в которой основную роль играет микросхема LM7555.

Присутствие микросхемы позволяет стабилизировать параметры сигнала за счет сравнительного аналогового устройства находящегося в ее составе. Оно срабатывает на тех параметрах сигнала, которые необходимы для приведения в действие аварийного устройства, перекрывающего воду.

В качестве такого механизма используется электромагнитный клапан или шаровой кран с электроприводом. Они встраиваются в водопроводную систему сразу после входных вентилей подачи воды.

Эта схема также может использоваться в качестве датчика для подачи светового или звукового сигналов.

В заключение можно добавить, что датчик протечки не является особо сложным устройством, которое будет недоступно обычному обывателю, если захотеть, то можно собрать его самому у себя дома.  Функции, которые выполняет эта маленькая невзрачная коробочка, должны быть внедрены в каждом доме, а польза от неё просто неоценима.

Что учитывать в датчике затопления

Стоит знать, важные аспекты по выбору датчика от протечки воды. В ходе выбора защитного устройства необходимо учесть его характеристики:

  1. Способ и место крепления. Система должна размещаться там, где не будет ошибочных сигналов о появлении аварии при ненамеренном попадании воды на датчики либо при высоком показателе влажности в помещении.
  2. Источник питания. Есть ли требования к прокладке системы при применении промышленного напряжения. Лучше покупать устройства, которые работают от батареек.
  3. Порог чувствительности. Можно регулировать датчики на чувствительность или нет.
  4. Производитель. Когда прибор покупается в магазине, то на него дается гарантия. В случае поломки предусмотрена техпомощь.
  5. Время перекрытия крана. Чем оно ниже, тем меньше шансов подтопления.
  6. Наличие аккумулятора. В случае установки проводного оснащения, следует предусматривать автономность работы системы при выключении электропитания.
  7. Тип модели. Беспроводная система стоит больше.

Датчики воды обширно применяются в бытовой технике. При верном подключении прибор прослужит значительно дольше самодельной схемы. Регулятор затопления воды востребованы у населения, потому что невысокое качество соединений труб и дешевых китайских кранов, приводит к участившимся в последнее время авариям. Прибор при попадании на чувствительный датчик воды — вовремя поднимает тревогу.

Как сигнализировать об утечке воды

Решение вопроса пришло в быт из яхтенного мира. Поскольку судовые помещения нижнего яруса (особенно это касается трюмов) находятся ниже ватерлинии, в них регулярно скапливается вода. Последствия понятны, вопрос в том, как с этим бороться. Ставить для контроля отдельного вахтенного матроса нерационально. Тогда кто даст команду на включение откачной помпы?

Существуют эффективные тандемы: датчик наличия воды, и автоматическая помпа. Как только датчик обнаружит заполнение трюма, включается мотор помпы, и производится откачка.

Датчик воды — не что иное, как обычный поплавок на шарнире, соединенный с выключателем помпы. Когда уровень воды поднимается на 1–2 см, одновременно срабатывает сигнализация и мотор откачной помпы.

Удобно? Да. Безопасно? Разумеется. Однако такая система вряд ли подойдет для жилого дома.

  • Во-первых, если вода достигнет уровня 1–2 см по всей площади помещения, она через порог входной двери побежит на лестничную площадку (не говоря о соседях снизу).
  • Во-вторых, откачная помпа совершенно не нужна, поскольку необходимо немедленно найти и локализовать причину прорыва.
  • В-третьих, поплавковая система для помещений с плоским полом неэффективна (в отличие от плавсредств с килеватой формой днища). Пока наберется «нужный» для срабатывания уровень, от сырости развалится дом.

Стало быть, нужна более чувствительная система сигнализации от протечек. Это вопрос датчиков, а исполнительная часть бывает двух видов:

1.      Только сигнализация. Она может быть световой, звуковой, или даже соединенной с GSM сетью. В этом случае вы получите сигнал на мобильный телефон, и сможете дистанционно вызвать аварийную бригаду.

2.      Отключение подачи воды (к сожалению, такая конструкция не работает с системой отопления, только водопровод)

После главной задвижки, которая подает воду от стояка в квартиру (не важно, до или после прибора учета), установлен электромагнитный клапан. При подаче сигнала от датчика, вода перекрывается, и дальнейший потоп останавливается

Естественно, система отключения воды еще и сигнализирует о проблеме любым из вышеуказанных способов. Эти устройства в широком ассортименте предлагаются сантехническими магазинами. Казалось бы, материальный ущерб от потопа потенциально выше цены спокойствия. Однако большинство граждан живет по принципу «пока гром не грянет, мужик не перекрестится». А более прогрессивные (и рачительные) владельцы жилья, изготавливают датчик протечки воды своими руками.

ТОП-5 лучших датчиков протечки воды

Представляем лучшие бренды датчиков протечки воды:

  • Aqara Water Immersing Sensor;
  • Gidrolock WSР3 ;
  • DIGMA DiSense W1;
  • Нептун SW 005;
  • Xiaomi Aqara Flooding Sensor.

Больше информации о лучших “антипротечках” представлено ниже.

Aqara Water Immersing Sensor

Прибор оповестит пользователей сиреной и звуковым сигналом о возникновении угрозы затопления. Датчик предназначен к установке дома или на складах. Устройство оснащено сиреной, звуковым сигналом, оповещением на смартфон, автоматическим отключением электромагнитного клапана на водопроводе, защитой от ультрафиолетового излучения. Малые размеры прибора делают его привлекательным в повседневной жизни.

Тип соединения устройств беспроводное
Протокол связи ZigBee
Экосистема Xiaomi Mi Home
Тип сигнализатора вода

Ценник: 800-1 800 р.

Плюсы

  • быстрый отклик;
  • надежный.

Минусы

неудобное крепление.

датчик протечки воды Aqara Water Immersing Sensor

Gidrolock WSР3

Прибор применяется для обнаружения протечек воды в системах водоснабжения, отопления, канализации и кондиционирования. Его устанавливают в местах вероятного возникновения воды. Электроды датчика имеют специальное антикоррозийное покрытие.

Длина кабеля 3 м
Ток потребления датчика WSP 0 мА
Температурный диапазон эксплуатации  от -30 до + 60 °С
Производитель Россия

Ценник: 500-600 р.

Плюсы

  • надежный;
  • прочный;
  • компактный.

датчик протечки воды Gidrolock WSР3

DIGMA DiSense W1

Датчик контроля за водой устанавливается в наиболее вероятных местах протечек: около ванн, стиральных машин, душевых кабин, раковин, труб, радиаторов отопления и др. С таким прибором вы можете быть спокойны, что вашему дому не грозит потоп. Он оповестит вас о случившемся даже вдалеке от дома.

Тип модуль управления
Страна Китай
Назначение управление бытовыми приборами
Поддерживаемые протоколы и ПО Wi-Fi

Ценник: 1 100-2 100 р.

Плюсы

  • прост в монтаже и установке;
  • дистанционная работа;
  • контроль на расстоянии;
  • прочный корпус.

датчик протечки воды DIGMA DiSense W1

Нептун SW 005

Датчик фиксирует протечки воды и передает аварийный сигнал на модуль управления Neptun. Срабатывание происходит за счет попадания воды на пластины. Вода вызывает резкое падение сопротивления между пластинами. Рекомендуется устанавливать прибор на полу в в санузлах, на кухне, под раковинами, унитазом и пр.

Размещение происходит контактными пластинами вниз. Точечные выступы на корпусе датчика мешают соприкосновению пластин с полом. Таким образом, невозможно ложное срабатывание. Для долгого срока службы рекомендуется один раз в месяц проверять работоспособность прибора.

Материал корпуса пластик
Напряжение 12 В
Максимальное удаление датчика от контроллера 500 м
Длина провода 2 м

Ценник: 700-900 р.

Плюсы

  • понятная инструкция работы;
  • надежный;
  • прочный материал.

Минусы

частая проверка работоспособности.

датчик протечки воды Нептун SW 005

Xiaomi Aqara Flooding Sensor

Устройство определяет приток и отток воды. После фиксации утечки воды или погружения под воду в режиме реального времени через мобильное приложение датчик оповестит пользователя. Прибор возможно синхронизировать с другими умными устройствами шлюзом.

Рабочая влажность 0-100% RH
Рабочая температура от -10 до 55°C
Инструкция на русском есть
Приложение на смартфоне есть

Ценник: 800-1 800 р.

Плюсы

  • высокотехнологичное устройство;
  • работа на расстоянии.

датчик протечки воды Xiaomi Aqara Flooding Sensor

Gidrolock Winner «Загородный дом 1/2» Bugatti

Gidrolock знает все о защищенности и надежности.

Применяется: для горячей воды, для холодной воды | Диаметр подключения: 1/2″ | Основное питание: от аккумуляторов | Время перекрытия водоснабжения: 20 сек. | Количество датчиков в комплекте: 2 шт.

Перейти в карточку товара Gidrolock Winner «Загородный дом 1/2» Bugatti

+ Достоинства — Недостатки
Автономная система с работой за счет аккумуляторов.

Не требует подключения питания к месту монтажа.

Продолжительный ресурс работы крана.

Контроль уровня заряда.

Наличие функции «самоочищения».

Длительный срок службы аккумуляторов.

Предусмотрены только проводные датчики.

Нет возможности дистанционного управления.

Система защиты от потопа предусмотрена для перекрытия подачи воды в аварийных ситуациях и незначительных сбоях в работе водопроводных узлов. Независимо от того, будет присутствовать в этот момент кто-то в помещении или нет, есть ли электричество – датчики среагируют и произойдет перекрытия крана.

Приборы бренда Gidrolock представленной серии отличаются высоким крутящим моментом электропривода. С тем, что предусмотрена автономная работа от батареек, ресурс составляет не менее 150 000 циклов. Встроенные батарейки в дежурном стандартном режиме способны прослужить до 10 лет. При необходимости замены ее легко выполнить самостоятельно.

Благодаря наличию функции «самоочистки» в Gidrolock Winner «Загородный дом 1/2» Bugatti исключены застои в водопроводной системе. Электроприводом осуществляется проворот шарового крана, что позволяет постепенно избавляться от отложений на трубах.

Ресурс системы от потопа Gidrolock достаточно большой. Это при стандартном провороте на закрытие и открытие в одну сторону.

Комментарий эксперта: работа системы полностью автономна – питание выполняется за счет аккумуляторов. Это одно из преимуществ устройства – нет необходимости подводить электропитание к месту планируемого монтажа, поэтому можно установить в любом удобном месте. Контроль уровня заряда выполняется в автоматическом режиме – при достижении им минимальной отметки подается звуковой сигнал.

Есть возможность сравнить другие модели Gidrolock Winner, при выборе ориентируясь на диаметр подключения, стоимость и преобладающий функционал.

Подключение датчика или установка

Сам процесс подключения элементов системы к блоку управления (БУ) не представляет особой сложности. Несмотря на то, что в инструкции по эксплуатации есть описание порядка действий при монтаже, мы подготовили для вас более детальный и подробный шаблон действий при установке системы.

Вам будет интересно: ТОП-10 лучший wi-fi роутер: рейтинг, какой выбрать, как подключить, как поменять пароль, характеристики, отзывы, плюсы и минусы

Для начала надо определиться с местами вероятной протечки, к ним как правило относятся участки труб с большим количеством соединений, места установки водоразборных кранов и бытовой техники, типа посудомоечной и стиральной машин. Датчики лучше закрепить к основанию, чтобы они были параллельны плоскости пола. Если позволяет возможность, можно закрепить при помощи небольшого самореза непосредственно к основанию, если саморез использовать нельзя, можно просверлить отверстие под дюбель и закрепить с помощью него.

В соответствии с инструкцией, в первую очередь необходимо подключить встроенную батарею, именно она отвечает за работоспособность системы в случае отключения сети 220В. Для этого необходимо открутить два винта с задней части контроллера и соединить контакты батареи и контроллера.

Согласно инструкции необходимо подключить все провода к контроллеру. Все места подключения помечены и трудностей данная процедура не вызывает

Хотим обратить внимание, провода от кранов можно объединить и к контроллеру – подключить только три, а не шесть. Также система рассчитана на подключение заземляющего провода, поэтому раз таковая есть, лучше подключить

После установки системы, необходимо проверить ее работоспособность, для этого необходимо намочить датчик. Как только датчик почувствует влагу, контроллер подает сигнал проводам и шаровые краны автоматически закрываются. При этом раздается звуковой и световой сигнал.

Обращаем ваше внимание, виды датчиков бывают разные, мы вам рассказали только о моделе, в комплекте которой имеются кабеля. Независимо от типа вашей модели обязательно читайте инструкцию – в ней все подробно и максимально доступно рассказано и наглядно показано

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

Возможности одного блока

У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.

  • Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
  • Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
  • У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.

Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.

Дополнительные функции

Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.

  • У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
  • Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
  • Гидролок и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.

Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.

Быть всегда в курсе состояния вашего дома — полезная опция

К вопросу о надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.

  • У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
  • Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
  • Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду. Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
  • У Аквасторожа пожизненная гарантия на любые датчики.
  • У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.

Типовая комплектация защитной системы

Наибольшую популярность в среде потребителей получили следующие системы сигнализации о протечках, работающие по одинаковому принципу:

  • Нептун;
  • Аквасторож;
  • Gidrolock.

В представленных системах применяются шаровые краны с электромагнитным или электромеханическим клапаном диаметром ½, ¾, 1 дюйм. Устройства не только обеспечивают перекрытие крана, но и информируют о протечке.

Любая типовая система сигнализации о протечках состоит из следующих стандартных компонентов: контроллера – блока управления (1), шарового крана с электроприводом (2), датчиков (3) (+)

Системы протечки воды могут быть интегрированы с системами «Умный дом».

В комплекс защиты от протечки входят:

  1. Шаровые краны, оснащенные электроприводом. Они предназначены для полной или частичной блокировки контуров водоснабжения или отопления на случай протечки. Устройство монтируется непосредственно после вводных вентилей.
  2. Контроллер, представляющий собой блок управления. Предназначен для выполнения всего одной операции – перекрытие крана с электроприводом после получения и обработки сигнала с одного из датчиков. Помимо этого контроллер отвечает за оповещение о протечке и питание датчиков. Контроллер может быть установлен в любом удобном, но при этом доступном месте.
  3. Датчики протечки. При попадании влаги подают сигнал о протечке. Подключаются исключительно к безопасным источникам энергии. Устанавливаются датчики в местах, чаще всего угрожающих утечками: под душевыми кабинами и раковинами, за унитазами, возле стиральных машин, в местах подключения гибких шлангов и т.д.

Датчики могут быть автономными, как в системе Gidrolock, так и энергозависимыми, как в более дешевой защите «Нептун».

В системе сигнализации об утечке применяются шаровые краны с электроприводом. Единственный минус в том, что подобные устройства нужны и для горячей, и для холодной воды, т.к. система не реагирует на температуру протекающей жидкости

В автономных системах водоснабжения функцию крана с электроприводом может выполнять насос, который отключается после поступления сигнал с датчика о протечке. Но и в этом случае нежелательно пренебрегать установкой шарового крана, оснащенного электроприводом.

Даже если насос выключится, и прекратится подача воды из скважины или колодца, то при отсутствии запорного входного шарового крана не будет обеспечена полная защита системы от протечки.

Это связано с тем, что в неисправную систему может поступать вода из гидроаккумулятора. Поэтому установка «управляемого крана» считается необходимостью.

Принцип работы составляющих систему приборов

Чтобы понять, как функционируют все составные части системы, нужно рассмотреть каждую в отдельности.

Датчики

Эти элементы выпускаются двух видов: проводного и беспроводного исполнения. Первые питание берут от контроллера, вторые нуждаются в батарейках.

Плюсом проводного датчика является экономичность энергопотребления, однако такие устройства не везде можно установить. К примеру, место для установки слишком удалено от контроллера, или невозможно протянуть к нему провод. Чаще всего комбинируют установку обоих типов датчиков. Основными характеристиками являются:

  1. Количество возможных датчиков от протечки воды, которые можно подключить к комплексу. Чаще всего хватает четырех, но бывают индивидуальные ситуации, когда могут потребоваться дополнительные устройства: тогда создаются цепи из датчиков.
  2. Простота подключения к прибору управления. Удобно, если кабели оборудованы разъемами, и присутствуют соответствующие надписи. Это всё экономит время при монтаже оборудования.
  3. Количество приборов в комплекте. Некоторые изготовители комплектуют свои системы контроля протечки воды минимальным набором датчиков. В таком случае придется докупать дополнительные элементы.
  4. Функциональность. Это может быть длина кабеля, возможность скрыть его проводку, защита от воздействий окружающей среды, простая замена поврежденных участков.
  5. Дальность расстояния работы беспроводного датчика. Этот момент важен, поскольку удаленность прибора от контроллера может быть значительной, либо присутствуют дополнительные препятствия в виде стен, перекрытий и так далее. В таком случае необходимо проконсультироваться с продавцом товара.

Контроллер

Контроллер представляет собой главный управляющий центр системы. Существует ряд особенностей его эксплуатации:

Автономность прибора на случай отсутствия электроэнергии. При сильном затоплении может произойти замыкание электропроводки, а это значит, что контроллер выйдет из строя, и электрокраны не будут работать

Поэтому так важно, чтобы главный управляющий центр имел автономное питание.
Обеспечение резервного питания для прибора очень важно, поскольку даже при автономном варианте батарейки могут разрядиться.
Важным условием является возможность прибора управления работать с радиодатчиками. Это важно, поскольку в некоторых помещениях нет возможности прокладывать кабели.
Минимальное время реагирования на протечку

В этом случае имеется в виду время, за которое реагируют датчики, сам контроллер, и происходит закрывание электрокрана.
Контроль защиты от обрыва в цепи сенсоров. Это важный параметр, поскольку в процессе эксплуатации проводка может быть оборвана детьми, домашними любимцами или грызунами. При этом датчик перестанет функционировать и помещение останется без защиты.
Число кранов и датчиков, одновременно подключающихся к контроллеру. Чаще всего это четыре датчика и два электрокрана. Но бывают варианты, когда этого не хватает, поэтому важна функция дополнительных устройств, которыми может обладать система стоп потоп.
Комфорт эксплуатации – это показатель уровня зарядки, индикация при возникновении течи, самоочистка кранов, возможность временно выключить датчики, например, для уборки помещения, ассортимент батареек для питания, которые легко приобрести.

Исполнительные (запорные) устройства

Еще одним важным элементом в системе является электрокран

Важно, чтобы используемые краны от протечек отвечали определенным характеристикам:

Скорость закрывания крана. От этого зависит количество воды, которая протечет при аварийной ситуации. Чем быстрее произойдёт закрытие, тем меньший ущерб получит помещение.
Компактность, габаритные размеры кранов – это влияет на расположение их в сантехнической системе.
Простота установки и демонтирования

Поскольку работа с кранами осуществляется в тесном сантехническом шкафу, то очень важно обеспечить легкий доступ к ним.
Материал изготовления: влияет на длительность эксплуатации и надежность устройства. Лучшими вариантами являются латунь или нержавейка.
Длина электропровода

На этот показатель влияет удаленность крана от контроллера.
Толщина кабеля важна при установке антипротечки и желании скрыть его от глаз.

Настройка и подключение датчика Xiaomi

Вообще работу датчика можно настроить через три приложения:

Aqara Home

Apple Home Kit

MiHome

Вы его спокойно сможете подключить на IOS или Android и считывать все данные.

В приложении выбираете “добавить устройство” и соответствующий значок (Water Leak Sensor).

После чего соединяете его с хабом, зажав центральную кнопку. Все подключение происходит буквально одним нажатием.

Многие сталкивались с проблемой, когда датчик не подключался с первого раза и его приходилось коннектить повторно. В этом случае помогает следующая инструкция от xiaomi-smarthome.ru.

В нижней части датчика находится два контакта. При попадании между ними воды, они замыкаются и сенсор срабатывает.

Чтобы ваш водопроводный электрокран при таком срабатывании автоматически закрылся, в приложении смартфона создаете отдельный сценарий (Add New Scene).

По нему при обнаружении протечки совершается действие, а именно – подача питания по каналу №1. Через 20 секунд, питание должно прерваться (помним, что нельзя, чтобы напряжение постоянно дежурило на кранах).

При желании можно создать и второй сценарий. Когда протечка устранена и лужа высохла, подается напряжение по каналу №2. В результате кран открывается, через 20 секунд напряжение отключается.

Однако рекомендуется все же открывать кран только вручную.

При срабатывании датчика через приложение приходит уведомление на смартфон.

Сценарии лучше делать только автоматическими. В чем может быть подвох ручных сценариев?

В том, что команда на закрытие в этом случае будет идти через китайский сервер и в конечном счете может так и не дойти до адресата. При исчезновении интернета кран попросту не сработает.

При обычной автоматизации, даже при потере связи с облаком, хаб при аварии сам все сделает и устранит утечку.

Neptun

Система появилась на рынке спроса с 2002 года и ее популярность только растет. Ежегодно компания добавляет и обновляет элементы деталей, для повышения эффективности работы и надежности защиты. Устройство автоматически блокирует подачу холодной и горячей воды в случае прорыва водопровода. Модель оснащена функцией GSM, что позволяет сразу отправить сообщение СМС владельцу квартиры об аварии. В тоже время срабатывает звуковая и световая сигнализация, что мгновенно поможет разбудить среди ночи если вдруг произошла утечка воды. Максимальное количество датчиков, которые поддерживает система — 30 штук. Устройство оснащено функцией самоочищения и резервным методом питания.

Обзор и сравнение популярных устройств защиты от затопления

«Стоп потоп Радуга»

Прекрасная отечественная разработка с электронным блоком управления, датчиками и электроприводной запорной арматурой.

Аквасторож (аквастоп)

Считается безаналоговым защитным устройством, срабатывающим при срыве наливного шланга. Его установка не помешает работе стиральной машинки, но позволит избежать серьезных неприятностей при поломке. Позиционируется производителем, как три абсолютно: надежно, автономно и безопасно.

Нептун

Автоматически перекрывает воду при протечке, может управляться через смартфон, реализуется в виде готового комплекта или отдельных комплектующих.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
