В лучших традициях! как построить русскую печь своими руками?

Конструктивные особенности

Все печи Кузнецова (а их, напомним, более 150 образцов) можно разделить по функционалу:

  • отопительные;
  • варочные;
  • камины;
  • гриль;
  • комплексные.

И хотя самой популярной моделью являются варочные, где предусмотрена функция приготовления пищи, все указанные агрегаты работают по одному и тому же принципу –разделение горячих газов на потоки.

Так выглядит схема печи с водяным контуром:

Усиление нижнего прогрева повышает уровень комфортности человека. Пол прогревается не только под пятном конструкции, но практически по всему периметру, соответственно, увеличивается площадь теплоотдачи, помещение прогревается быстрее и эффективнее.

Некоторые специалисты пытаются доказать неэффективность подобной технологии, ссылаясь на то, что задерживаемый дым ухудшает тягу. Однако, уже более 50 лет такая конструкция считается самой эффективной. Именно поэтому мастера пытаются сделать печи Кузнецова своими руками, находят чертежи, консультируются с автором технологии.

Агрегат можно использовать не только для отопления и приготовления пищи, но и для обеспечения горячего водоснабжения. Достаточно на обратной стороне колпака наварить чугунный или стальной теплообменник.

Почему колпаковый метод такой результативный?

  1. Дымные газы расслаиваются по температурному признаку за пределами топки.
  2. Чем больше колпаков в пределах одной конструкции, тем больше препятствий встречает горячий газ и тем дольше он задерживается внутри.
  3. Расположение колпака непосредственно за топкой – горячий газ моментально попадает в колпак и сохраняет высокую температуру. В колпаке собираются одновременно все продукты сгорания, что увеличивает время их переработки и сокращает сажный налет на дымоходе. К слову, именно поэтому самодельные отопительно-варочные печи Кузнецова не нуждаются в частой чистке.
  4. Теплообменник также располагается вне топки, соответственно, не забирает часть тепла и не снижает КПД.

Говоря иными словами, продукты сгорания, попадая в колпак (-и) вынуждены отдавать все свое тепло, чтобы выйти оттуда. Нижнее выходное отверстие выпускает наружу только холодный газ, уже отдавший всю свою температуру.

Если речь идет о печи с водяным контуром, то в теле присутствует двойной регистр стальных труб, выдающие мощность 17-63 кВт. Предусмотрены также двухконтурные агрегаты, производящие одновременный с отоплением нагрев воды.

А теперь приступаем к ответственному процессу – делаем печь Кузнецова своими руками, публикуем чертежи, видео, пошаговое руководство.

Подготовительный процесс

Необходимые материалы:

  • песок – 150 кг
  • кирпич красный полнотелый – 755 штук;
  • шамотный кирпич – 65 штук;
  • среднефракционная огнеупорная глина – 135 кг;
  • чугунная дверца на поддувало (можно изготовить самостоятельно из спаренного стального листа);
  • стальная проволока;
  • арматура для колосниковой решетки или уже готовый колосник;
  • уголок 350х400х400 мм;
  • задвижка.

Все кирпичи перед кладкой проверяются вручную, на них не должно быть полых трещин, минимальное количество сколов.

Сделать кузнецовку может даже начинающий мастер, при этом важно соблюдать технологию кладки и порядовку

Фундамент

Идеальным фундаментом считается связанный с домом, но только в том случае, если дом и печка строятся одновременно. В противном случае следует готовить новый, а не пытаться связать с прежним.

На фундамент укладывается слой битумной изоляции или рубероид, чтобы исключить проникновение грунтовых вод и намокания нижнего ряда.

Сам конструктор рекомендует изготавливать фундамент из силикатных печей полностью по пятну.

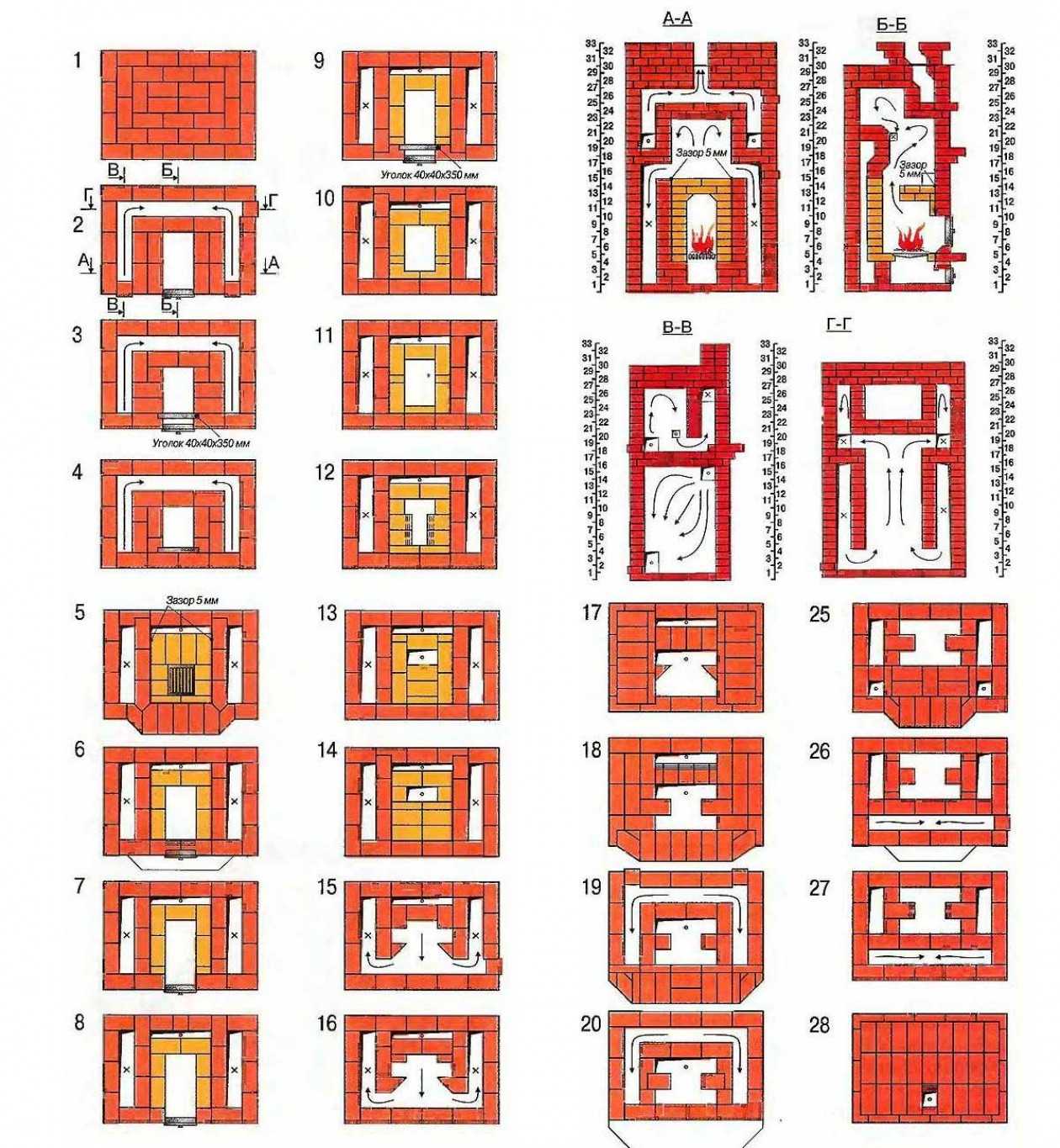

Порядовка

Перед тем, как начинать порядовку, необходимо заранее рассчитать расположение дымохода в соответствии с чертежом. Только после этого можно приступать к собственно укладке

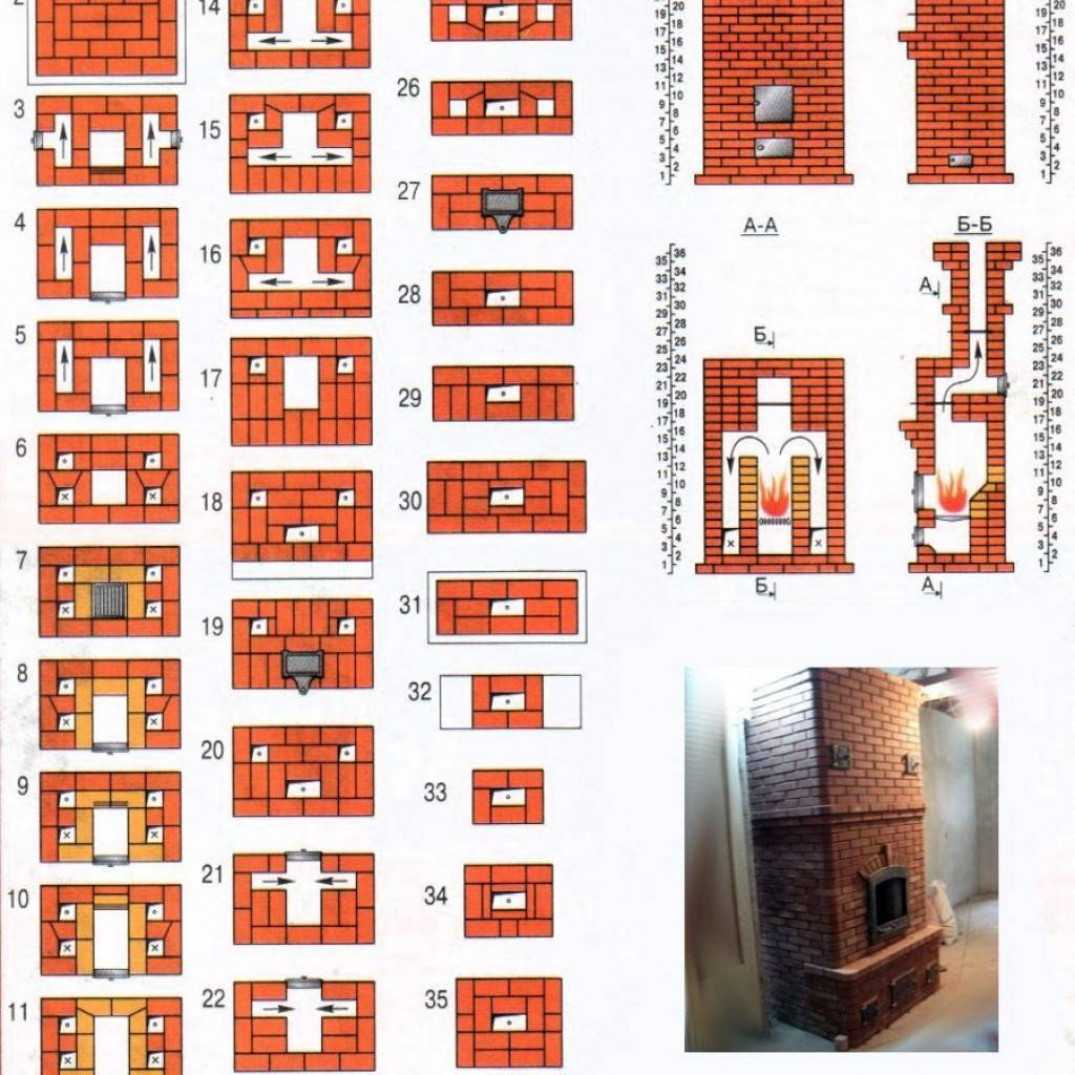

Для того, чтобы не ошибиться в количестве рядов и последовательности укладки, посмотрите видео порядовки печи Кузнецова

Видео 2 Порядовка

Пошаговая инструкция

  1. Первые 2 ряда выкладываете насухо из шамотного огнеупорного кирпича. Сам конструктор рекомендует делать нижнюю часть толще, но 2 ряда – оптимально для эффективной конвекции. После того, как выложен первый ряд, замеряете углы – они должны быть ровно по 900. С 3-го ряда начинается подготовка траектории дымовых каналов.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

  • отопительные;
  • варочные;
  • многофункциональные;
  • комбинированные.
  1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

    В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

  • топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
  • зольника, где собирается пепел;
  • дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

  1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

    Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

  1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

  • топочной камеры;
  • дымохода;
  • зольника;
  • варочной поверхности;
  • духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Кладка печи

Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.

Приготовление раствора

Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.

Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.

Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Предварительная подготовка фундамента

Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.

Гидроизоляция

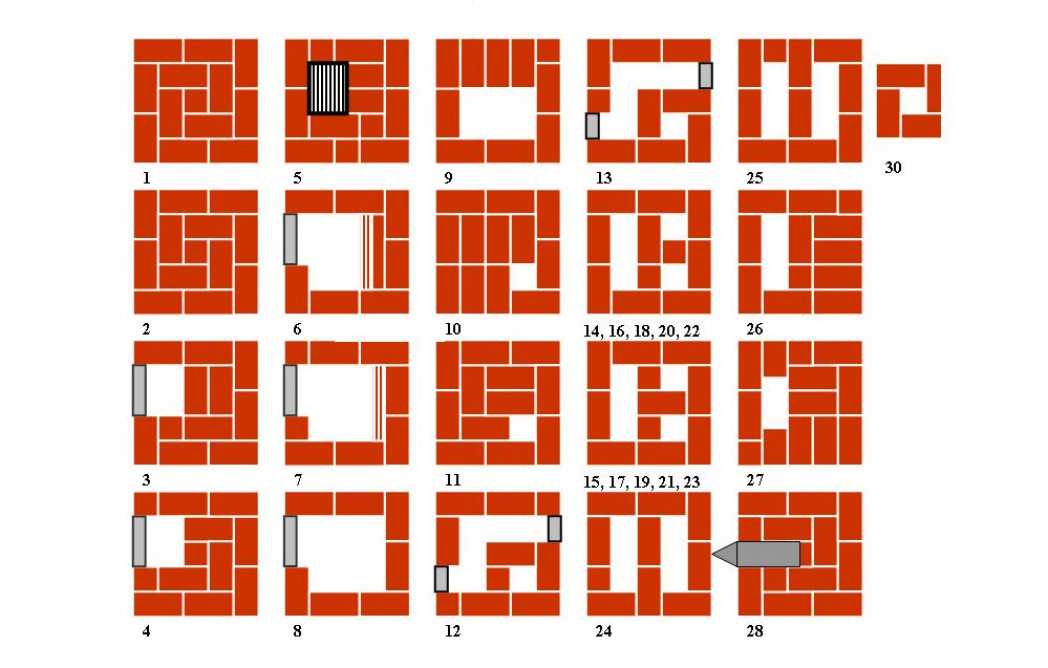

Порядовка

Порядовка

Приступаем к кладке.

Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.

Пример укладки кирпича на изоляцию

Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.

Второй ряд выкладываем по порядовке.

Кладка печиОбязательно натягиваем отвесы, чтобы печь была строго вертикальной

Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.

Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.

Уложен колосник

Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.

Кладка печиКладка печи

Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.

Установка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксаторУстановка топочной дверцы

Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.

В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.

Кладка голландки

В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.

Кладка голландкиТопочная дверца

На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.

Кладка голландкиКладка голландкиПерекрытие печкиПерекрытие печки

Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.

На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.

Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.

Строительство голландкиСтроительство голландкиСтроительство голландкиСтроительство голландки

При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.

Строительство голландкиСтроительство голландкиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиПодробная схема кладки печи голландки

Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.

Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.

Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.

Предтопочный стальной лист

Удачной работы!

Нестандартные модификации

Печи бывают нестандартных конструкций. Для их обустройства в обязательном порядке требуется составление чертежа. Сегодня можно построить отопительный прибор длительного горения. По своей конструкции они бывают камерными и шахтными.

Варочная печь с большой каминной дверцей:

Для строительства используют металл или кирпич. Шахтные модификации обладают повышенной мощностью. Они более надежные и функциональные в плане использования. Единственный недостаток — возникновение трудностей при строительстве варочной поверхности. В результате этого снижается коэффициент полезного действия.

Шахтные рекомендуется строить только для отопления помещений. Камерные же конструкции обладают двухступенчатым сгоранием топлива. В отличие от шахтных, предел регулировки мощности в несколько раз ниже. Но после обустройства варочной панели коэффициент полезного действия не уменьшается.

В домах можно построить еще один нестандартный вариант — медленного принципа действия. Они будут выполнять только функцию варки. Их часто используют туристы во время похода. Рядом с ней можно согреться, но печь неспособна обогреть большое помещение.

Представленные мини-печи отличаются небольшим весом, удобным и быстрым розжигом топлива. Для работы можно использовать и сырые дрова. На рынке представлены конструкции современного и советского образца. Последние модификации работают исключительно на сухом горючем. Пользователи смогут готовить первые блюда на основе концентрата.

Печь в садоводстве:

Характеристики отопительных печей

Отопительные печи предназначены для отопления жилых помещений. Конструкции их неоднократно менялись, на смену многооборотным отопительным печам с последовательными вертикальными дымооборотами пришли однооборотные отопительные печи с одним восходящим дымоходом и с несколькими нисходящими.

Схемы движения газов в бытовых печах а — многооборотная печь с вертикальными каналами; б — однооборотная печь; в — печь с верхней и нижней отопительными камерами; г — печь с усиленным нижним обогревом с верхней и нижней отопительными камерами

У однооборотных печей более равномерно прогреваются наружные стенки.
При устройстве колосниковой решетки в топливнике таких печей КПД повышается до 70—75%.

Недостатком однооборотных печей является то, что их верхняя часть прогревается сильнее, чем нижняя. Из-за этого и не происходит равномерного прогрева помещений с минимальной разницей температур у пола и у потолка.

Отопительные печи различных размеров и конструкций с повышенным нижним обогревом, приведенные в этой статье, при их правильной эксплуатации обеспечивают равномерный прогрев помещений с минимальной разницей температур у пола и у потолка в 2—3°С.

По своей конструкции эти печи состоят как бы из двух печей, поставленных одна на другую и соединенных между собой одним соединительным вертикальным каналом. В отопительных печах этих конструкций происходит интенсивное прогревание нижней части печи.

Горячие дымовые газы в массиве печи продвигаются следующим образом. Выходя из топливника (см. рис. 1), они сначала прогревают нижнюю часть печи, далее, поднимаясь по вертикальному соединительному каналу, прогревают верхнюю часть печи. На вертикальных продольных и поперечных разрезах стрелками показано движение горячих дымовых газов в отдельных частях корпуса печи.

В печах этих конструкций дымовые газы до выхода в дымовую трубу по мере их общего продвижения в массиве печи проходят то же расстояние, что и в однооборотных печах с одним восходящим и несколькими опускными каналами. Дымовые газы в отопительных печах такой конструкции проделывают короткий путь, преодолевая небольшое газовое сопротивление. В массиве печей таких конструкций дымовые газы продвигаются по принципу «вольного» движения газов, о чем сказано ниже.

«Вольное» движение газов

Отопительные печи, приведенные в этой статье, относятся к толстостенным печам умеренного прогрева с повышенной теплоотдачей нижней их части. Топка этих печей длится всего 45— 60 мин, топливо в них укладывают в 3—4 приема. Обычно эти печи протапливают один раз в сутки, но при низкой температуре наружного воздуха (до 35—40°С) печи желательно протапливать два раза в сутки — утром и вечером. При двухразовой топке обеспечивается нормальная температура в помещениях с суточным колебанием в 2—3°С.

Эти печи очень экономичны в топливном отношении, их КПД особенно увеличивается при установке герметических топочных и поддувальных дверок. Затраты топлива сокращаются в два раза и более по сравнению с эксплуатацией многооборотных печей. В качестве топлива желательно применять антрацит, а при его отсутствии можно использовать каменный уголь, углебрикет, торфяной брикет и любые дрова. При заготовке дров длину поленьев надо делать по размерам топливника печи.

Как нужно складывать печи колпаковые

Своими руками сложить печь Кузнецова нетрудно. Следующие сведения будут необходимы для правильной постройки:

  • Газ способен заполнить любой объём, который будет предоставлен. Соответственно форма колпака не имеет значения, она может быть любого размера.
  • Стенки колпака одинаково нагреваются в каждом горизонтальном сечении. Верхняя часть резервуара является самой горячей.
  • Источник тепла может быть размещён произвольно, однако он должен находиться в нижнем ярусе колпака.
  • Возможно использование нескольких тепловых источников.

Не рекомендуется делать собственный объект, если это первый опыт кладки. Во-первых, это сложно, а во-вторых, существует большая вероятность ошибиться. Лучше воспользоваться готовыми планировками, они есть в интернете. Не стоит выбирать сразу сложные конструкции, лучше начать с чего-то простого.

Для того чтобы сложить печь Кузнецова, необходимы:

  • Болгарка;
  • Проволока металлическая;
  • Уголок стальной;
  • Печное литьё: дверки, задвижка и решётка колосниковая. Поддувальная, очажная и топочная плита;
  • Песок. Он должен быть очищенным, его должно быть больше глины в два раза.
  • Раствор, предназначенный для кладки (вода, глина и конский навоз). Глина должна быть огнеупорной;
  • Дрель с насадкой миксер или перфоратор;
  • Колосник;
  • Стальная пластина;
  • Кирпич полнотелый, предназначенный именно для этих работ. Кирпич должен быть огнеупорным. А также необходим кирпич для кладки снаружи.

Отопительная печь с нижним обогревом размером 1650×510 мм

Отопительная печь имеет размеры, мм: 1650x510x2310.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

  • кирпич красный — 640 шт.,
  • глина красная — 22 ведра,
  • песок — 12 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 140×250 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 300×250 мм,
  • дверки прочистные размером 130×140 мм — 7 шт.,
  • предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч. 2

Печь рассчитана для обогрева помещения площадью до 50 м . Теплоотдача печи при одноразовой топке составляет 5 кВт (4300 ккал/ч), при двух топках в сутки — около 6,2 кВт (5300 ккал/ч). В данной печи можно применять все виды твердого топлива, но при применении антрацита и каменного угля печь с девятого ряда до перекрытия топливника желательно выложить огнеупорным кирпичом, а при его отсутствии следует выложить топливник , применив в этих рядах отборный красный кирпич.

Чертежи разрезов и порядовки приведены на рис. 7.

Рис. 7. Отопительная печь с нижним обогревом размером 1650×510 мм а — фасад и разрезы Г—Г, Д—Д, Е—Е; б — кладка 1 —8 рядовРис. 7. Продолжение в — разрезы А—А, Б—Б, В—В; г — кладка 9—17 рядовРис. 7. Продолжение д — кладка 18—35 рядов

Кладка печи не составляет особых трудностей. Пятый ряд определяет основные размеры дымоходов нижней отопительной камеры, этим рядом перекрывают дно зольниковой камеры. Двадцать пятый ряд также определяет основные размеры дымоходов верхней отопительной камеры. На поперечном разрезе печи внутренняя часть видна, как на рентгеновском снимке (см. горизонтальный разрез печи).

Как сложить печь: поэтапная кладка, фото

Пошаговая инструкция кладки элементов печи:

  1. Подпечье. Отделение для сушки дров выкладывается не во всех видах печей. Для него можно использовать перекаленный кирпич. Над подпечьем при помощи специальной дугообразной опалубки (которую лучше сделать разборной) устанавливается арка.

Фото 6. Готовое подпечье из кирпича. Применяется для хранения дров и других материалов.

  1. Топливник. Устанавливается на перекрытии (арке), для его выкладки используется шамотный кирпич.
  2. Под. Дно топочной камеры часто делают наклонным по направлению к шестку. Для этого используется засыпка из глины с песком.
  3. Горнило. Этот элемент является наиболее сложным при кладке печи. Его стены должны быть как можно более ровными. Они возводятся под небольшим наклоном из обтесанного шамотного кирпича. Оканчивается горнило аркой — устьем, куда позже устанавливается заслонка.

Фото 7. Процесс строительство горнила, его строить сложнее всего. Применяется непосредственно для разведения огня.

  1. Свод топливника. Как и свод подпечья, выполняется при помощи специальной опалубки. Ширина в полкирпича. Поверхность свода топливника должна быть как можно более ровной. Для прочности свода каждый средний кирпич ряда обтесывают в форме клина.
  2. Шесток. Отделение перед варочной камерой состоит из основания, стены с аркой и боковых стен, а также свода с отверстием дымохода. Выкладывается из керамического кирпича одновременно с горнилом.
  3. Перекрыша. Верхняя часть печи. Кладка выполняется из кирпича в 3 ряда. Для соблюдения правил пожарной безопасности расстояние от перекрыши до потолка помещения должно быть не менее 35 см.
  4. Дымоход. Выкладывается особенно тщательно, его внутренние стенки не должны иметь выступов во избежание опасности скапливания сажи. Швы должны быть плотными и без трещин.

Фото 8. Последовательная схема порядовки дымохода для печки. Содержит семь этапов.

По мере возведения печи монтируются заслонки и дверцы, которые покупаются заранее. После завершения кладки печь обычно обрабатывают специальной термостойкой шпатлевкой или штукатуркой для лучшей герметизации швов.

Особенности конструкции

Благодаря особому внутреннему строению печи, она быстро нагревается и при этом долго сохраняет тепло. Историки утверждают, что помпейская печь появилась на Пиренейском полуострове и изначально использовалась именно для приготовления открытого пирога с сыром, где для обогрева помещения конструкция была не нужна.

Оформление помпейской печи

Позже она получила распространение и по всему миру. Ее еще называют неаполитанская, итальянская печь, тандыр.

Помпейская печь не только станет идеальной конструкцией для приготовления пиццы, пирогов и хлеба, но и украсит любой загородный участок. В сочетании с беседкой или мангалом, она становится настоящим ландшафтным украшением, становясь излюбленным местом отдыха всей семьи.

Печь во дворе

В основном такую печь устанавливают на загородных участках на улице, в зоне барбекю, в саду на открытом воздухе, но при желании и внесении некоторых технических доработок, помпейскую печь можно возвести и в доме. Для этого, конечно, придется предусмотреть не только надежный прочный фундамент, но и дымоход.

В этой статье мы рассмотрим классический вариант строительства итальянской печи на открытом воздухе. Прежде чем приступить к пошаговой инструкции, хочется предупредить, что кладка помпейской печи – очень непростое и дорогостоящее мероприятие.

Но если вы все правильно выполните, то такая печь будет радовать вас не один десяток лет, придавая аутентичный вид даче и помогая готовить вкусную домашнюю выпечку. Благодаря нашей понятной и простой инструкции, осилить кладку помпейской печи своими руками сможет даже новичок.

Устройство помпейской печи чем-то схоже с конструкцией древней славянской печи.

Конструкция помпейской печи

Но, в отличие от традиционной русской печи, она гораздо быстрее нагревается. Готовить пироги в ней можно уже буквально через 30 минут после разогрева, в то время, как русской печи понадобится не менее 3-4 часов, прежде чем достичь оптимальной для приготовления еды температуры.

Такая скорость разогрева в помпейской печи достигается благодаря меньшей термальной массе. Слой кирпича, который нагревается, составляет всего 12 см. Уже за 45 минут после растопки, температура в этой печи достигает 260 градусов, а через час — 370 градусов.

Каким образом происходит распределение температуры в помпейской печи?

  Через 30 минут Через 45 минут Через 60 минут Через 90 минут
Наружная часть свода 150 260 370 370
Внутренняя часть свода 315 370 370 370

Особенностью и главным преимуществом помпейской печи является то, что в ней можно приготовить практически любое блюдо за короткое время. Благодаря большой температуре, которая достигается внутри свода, в ней отлично выпекается пицца и хлеб. Особую пикантность выпечке придает дым.

Подготовительные работы

В первую очередь необходимо выбрать место для строительства печи. Проще всего делать это до постройки дома — тогда и печь, и здание проектируются совместно так, чтобы отапливались три или хотя бы два помещения. С уже готовым домом дело обстоит сложнее. В таком случае печь стремятся встраивать в межкомнатную перегородку, поскольку внедрение её в несущую стену требует сложных расчётов и опасных трудоёмких работ (часть стены придётся разобрать, удерживая нагрузку от перекрытия системой перемычек и колонн).

Можно, конечно, ограничиться простым пристенным вариантом расположения, но тогда отапливаться будет только одно помещение.

На выбранном месте нужно построить железобетонный фундамент. Его размеры должны превосходить размеры печи хотя бы на 100 мм с каждой стороны. Не допускается объединение фундамента печи с фундаментом здания — оба сооружения дают различную осадку и одно из оснований будет тянуть за собой другое, вызывая его перекос.

Под печь обязательно обустраивается железобетонный фундамент

Глубина заложения фундамента зависит от несущей способности грунта, глубины его промерзания, способа эксплуатации здания (периодически/постоянно). Обычно в зданиях с круглогодичным проживанием людей, расположенных на устойчивом грунте, фундамент заглубляют на 400–600 мм. На дно выемки следует в качестве упрочняющего слоя насыпать щебёнку, а поверх неё — песчаную подушку.

Что потребуется для работы

Экономный и доступный метод постройки отопительного прибора. Список материалов:

  • кирпичи двух видов;
  • дверцы;
  • решетка;
  • задвижки;
  • металлическая поверхность (высокое качество имеет чугунная).

Для связки используют глиняный раствор, который готовят перед тем, как выложить печь из кирпича.

Подготовка

Изначально определяют локацию печи. Ее вес относительно легкий. Вместо привычной основы создается каркас из прочных досок, с проведением теплоизоляционного слоя. Применяют подложку из фольги.

В качестве изоляции используют материал, который не поддается нагреванию. Например, базальтовая вата. Сверху кладут слой отеплителя. Слой песка в несколько см выравнивает поверхность, делает ее равномерной. Это необходимо для удобного проведения последующих работ. Правильная подготовка поможет сделать печь из кирпича своими руками.

Схема кладки

Порядовка печки из кирпича для дома своими руками:

  • Изначально надо класть сразу на песок, без использования раствора. Кирпичики выкладывают строго по уровню. Тонкослойные изделия обрабатывают смесью. Предварительно дверь следует обмотать асбестом, чтобы компенсировать расширение металла из—за термического воздействия.
  • Фиксация дверей осуществляется проволокой. Потом кладут второй ряд и формируют поддувало.
  • Дальше кладка осуществляется шамотным кирпичом. Затем над поддувалом устанавливается решетка.

  • Следующий ряд предусматривает кладку кирпича на ребро. Необходимо сформировать канал для отвода дыма, внутри него закладывают основу для перегородки. Устанавливают дверь топливника, предварительно обмотанную асбестом. При этом она должна легко открываться вверху.
  • Кладка продолжается первичным способом.
  • В ряду номер 2, на окончательном этапе – кирпич кладут на ребро. Стенки канала для отвода дыма необходимо протереть влажной тряпкой.
  • Кирпич кладут плашьмя.
  • На следующем раду закрывается топливник.
  • Перед кладкой, делают асбестовые полоски, предварительно смоченные водой. Это позволяет обеспечить герметизацию зазоров между кирпичами и чугунной плитой. Нельзя поверхность из чугуна ставить на раствор глины. Это станет причиной образования трещин в процессе эксплуатации.

  • Формирование трубы для отвода дыма. Должно наблюдаться плавное расширение ближе к тыльной стороне. Нужен только для дымоходной основы. Другая часть состоит из металла.
  • Установка задвижки, обмотанной асбестом. Изначально их обмазывают глиняным раствором. Этот ряд финальный, на нем заканчивается кладка отопительного приспособления. Проверяется правильность выполненной работы.Дополнительно можно посмотреть фото или видео для правильной стройки конструкции. Достраивают камин и лежанку, создавая комфортные условия.

Дополнительно можно посмотреть фото или видео для правильной стройки конструкции. Достраивают камин и лежанку, создавая комфортные условия.

Финальные работы

Простая отопительная система не требует особенного дизайна. Заключительным этапом декора является побелка. В ее состав добавляют несколько капель синьки, чтобы предотвратить образование желтого налета.

Между кирпичом и полом находится стык. Он предотвращает попадание песка из-под печки в помещение. Стык покрывают листом, делают окантовку из плинтусов. Время на выполнение работы – один день. Вечером осуществляется первая растопка. Для этого понадобятся щепки и бумага. После разогрева подкладывают дрова.

Возведение фундамента

Фундамент может быть как каменным, так и бетонным. Перед заливкой бетонного фундамента необходимо подготовить опалубку, благодаря которой можно добиться идеально ровной поверхности. Для этого по периметру котлована необходимо выложить деревянные рейки, закрепив их прочной арматурой, до необходимой высоты.

Для фундамента лучше использовать качественный материал, однако, не стоит переусердствовать. Например, бетон м-250 вполне подойдет, поскольку бетонное основание будет расположено внутри дома и не понесет на себе огромные нагрузки. Залив бетонный раствор, необходимо дать фундаменту тщательно просохнуть и затвердеть. После этого можно продолжить строительство.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
