Пластиковые канализационные колодцы: разновидности + особенности монтажа

Колодцы из пластика — преимущества

Впрочем, можно начать с того, что такие колодцы имеют следующие элементы в своей конструкции:

• Лоток. Это нижняя часть колодца. Оснащен этот элемент специальной разводкой, через которую к колодцу подключаются трубы.
• Шахта колодца. Это, можно сказать, основная составляющая всего сооружения. Та емкость, которая собственно и является полноценным колодцем.
• Горловина. Верхняя часть колодца. Что интересно, многие производители предлагают разные варианты крепления люка (крышки) к горловине: от самого простого до сложного механизма.

Итак, специалисты советуют знать следующие термины, которые пригодятся при изучении моделей колодцев:

Особенности

В любой водоотводящей системе должен присутствовать канализационный колодец или камера. Подобное оснащение должно располагаться на входе в септик, который находится на загородном участке. Также канализационные сооружения обладают другим названием – мокрый или дренажный колодец.

Канализация автономного вида – это сложный типовой проект инженерной системы, для установки которой потребуются сантехнические и строительные знания. Ключевой компонент каждой автономной канализации – специальный колодец.

В системе должно располагаться несколько колодцев:

• смотровой;
• поворотный;
• колодец под отходы хозяйственного характера;
• колодец для дождевой воды.

Собственник загородного владения должен разбираться в особенностях и различиях каждого типа сооружений.

Особенности создания канализационных колодцев описаны в санитарных и технических нормах СНиП. Документы описывают расположение колодцев, осуществление разметок и необходимость предварительной подготовки.

Особенности обустройства согласно СНиП заключаются в следующем:

• перед работами нужно определиться, в каком месте будет находиться колодец;
• на местности потребуется создание разметки;
• деревья с кустарниками, которые мешают строительным работам, должны быть выкорчеваны;
• к строительной площадке нужно обеспечить незатруднительный проезд техники;
• потребуется составление подробной схемы, которая согласовывается с водоканалом и соседями.

К канализационным колодцам предъявляются следующие технические требования:

• смотровые сооружения должны располагаться с шагом 30-40 м, если диаметр люка составляет 15 см, или 50 м – при диаметре в 20 см;
• на каждом трубопроводном загибе, а также в местах ответвления патрубка должны располагаться колодцы поворотного типа;
• в местах, где диаметр труб меняется или присутствует резкий уклон, потребуется установка перепадного колодца;
• между накопительным колодцем и жилым помещением должно присутствовать минимальное расстояние 3 м;
• диаметр современного колодца для канализации может составлять 40-70 см, для выпускного отверстия допускается использование вспомогательных труб.

Строительство питьевого колодца

При строительстве колодца любого типа своими руками надо подготовить соответствующий инструмент:

1. Для рытья шахты: лопата совковая и штыковая, лом, фал страховочный, ремень монтажный.
2. При проведении бетонных работ: миксер строительный, мастерок, шпатель, емкости для раствора.
3. Для работы с древесиной: циркулярная пила, рубанок, ножовка, болгарка, стамеска, молоток, электродрель.
4. Дополнительный инструмент: кисть малярная, нож, ножницы, полиспаст, шпагат строительный, кувалда, напильник, отвес, уровень строительный, рулетка.

Монтаж колодца для водоснабжения имеет свои специфические особенности. Весь процесс строительства можно подразделить на следующие этапы:

1. Выбор места. Производится в соответствии с санитарными нормами, при этом учитывая расположение стоков, глубину уровня грунтовых вод, наличие источника чистой воды на минимальной глубине. Перед началом строительства придется провести изыскательские работы по установлению такого источника.
2. Рытье шахты. Работы необходимо проводить с учетом глубины котлована. Для исключения обрушения стенок проводятся укрепляющие мероприятия.
3. Обустройство дна. Забор воды производится через донный участок, а потому он должен выполнять роль фильтра. С этой целью формируется трехслойное днище: внизу слой мелкого щебня толщиной 8-10 см, затем щебень средней фракции толщиной 15-17 см и сверху слой крупного щебня толщиной 17-20 см.
4. Возведение стенки. Наибольшей популярностью пользуются такие конструкции подземной части: деревянный сруб и бетонный колодец. В первом случае собирается секциями по 4-6 венцов, которые поочередно монтируются на поверхности и в готовом виде опускаются в шахту. После опускания каждой секции снаружи укладывается слой гидроизоляции (рубероид, битумное покрытие), а зазор заполняется землей с тщательной трамбовкой. Крепление секций между собой осуществляется досками. Полностью собранный сруб возвышается над землей на высоту 55-65 см, а участок его выхода на поверхность обустраивается откосом из щебня с заливкой глиняным или цементным раствором. В последнее время приоритет отдается колодцу из бетонных колец. Применяются секции диаметром порядка 1 м. Между собой кольца скрепляются металлическими скобами, а стык заделывается бетонным раствором. С наружной стороны накладывается гидроизоляция в виде битумного слоя.
5. Сооружение оголовка. Типовой вариант конструкции наземной части колодца: обустроенный шахтный выход на высоту до 70 см с формированием полки для ведер и возможностью сесть; подъемный механизм и двухскатный навес, закрепленный на двух стойках. Подъемный ворот изготавливается из оцилиндрованного бревна диаметром 26-40 см и длиной 1-1,2 м. С одной стороны формируется рукоятка, с помощью которой можно легко вытянуть наполненное ведро с глубины.

Смонтировать колодец любой конструкции можно своими руками, что поможет значительно сэкономить финансы. Однако при возведении его следует строго соблюдать санитарные нормы и технику безопасности.

Конструкция и назначение

Любой канализационный колодец, не зависимо от материала из которого он изготовлен, имеет круглую (цилиндрическую) шахту и дно с лотком для трубопровода. Лоток может быть разной формы, от прямой линии до поворотов и различных ответвлений.

Некоторые разновидности оснащаются запорным или измерительным оборудованием, а также ступенями или отбойниками, как в случае с перепадными колодцами. Кроме того, они делятся на два типа – обслуживаемые, с шахтой диаметр которой равен или больше 1 м, и необслуживаемые – сечение менее 1 м.

В системе канализации колодцы служат для соединения трубопроводов между собой, изменения направления потока. Так же есть конструкции отвечающие за уменьшения скорости стоков, для установки насосов и другого оборудования или просто для сбора нечистот (выгребная яма).

Видео: Новые пластиковые колодцы

Особенности конструкции и стандарты производства

Вне зависимости от типа используемого материала конструкция канализационных колодцев одинакова. Конструкция представляет собой заглубленный в землю колодец цилиндрической формы, в нижней части которого находится кинет – лоток для двух-трех труб с канализацией.

Одним из обязательных условий использования и обустройства пластиковых колодцев для сточных вод является обеспечение беспрепятственной циркуляции воды

Использование удлинителей и выдвижных валов позволяет регулировать длину конструкции. Чтобы получить необходимую длину конструкции, их скрепляют вместе, создавая прочное и плотное соединение.

Нередко для возведения конструкции также используются модели раздвижных пристроек. Выполняя роль соединительных элементов, параллельно они служат продолжением стены конструкции.

В зависимости от условий эксплуатации канализационные трубы могут иметь форму, изгибы и оснащаться разными ответвлениями

Верхняя часть котлована оборудована перекрытием с люком. При установке пластиковых люков вполне логично выбирать люки из полимеров, позволяющие обеспечить столь же большой срок службы всей конструкции.

Размеры пластиковых моделей соответствуют размерам своих чугунных аналогов. Выбирая люк, руководствуются его функциональностью.

В зависимости от степени сопротивления нагрузке все виды канализационных люков делятся на 4 категории:

• Стандарт «А15» применяется для установки в зеленых насаждениях и пешеходных дорожках. Выдерживает до полутора тонн.
• «В125» устанавливается на тротуарах, а также на стоянках и стоянках, где вес груза не превышает 12,5 тонн.
• «С250» применяется при строительстве канализации, прокладка которой осуществляется под улицами города. Продукция выдерживает нагрузки до 25 тонн.
• «Д400» – самые прочные конструкции, выдерживающие до 40 тонн, предназначены для автомобильных дорог.

Люки стандарта «А15» могут быть установлены непосредственно на стволе колодца, а их аналоги категорий «В125», «С250» и «D400» – на сливном кольце или на телескопической телескопической трубе.

Крышка люка предотвращает попадание в шахту крупного мусора и других посторонних предметов, что повышает безопасность эксплуатации объекта

Горловина – переходный элемент между шахтой и люком. Его основное предназначение – принимать и компенсировать извне нагрузки, которые могут повредить шахту и подводящие к ней трубы. По этой причине это волнистая или телескопическая конструкция.

Телескопическая часть шахты может выдвигаться, занимая наиболее удобное положение для осмотра состояния поверхности стен и обеспечения доступа во время ремонтных работ. Предохранительное кольцо имеет резьбу на обоих концах, что делает соединение максимально плотным.

В стенах конструкции есть отверстия для подачи входных и выходных патрубков.

Для предотвращения проникновения грунтовых вод в полость шахты или просачивания из нее сточных вод стенки котлована заделываются

Колодцы бывают двух типов в зависимости от размеров сооружения:

1. Диаметр до 1 м с необслуживаемой мачтой. Компактные контрольные конструкции устанавливаются при установке на небольшой глубине.
2. При диаметре более 1 М. Конструкция позволяет легко ремонтировать оборудование и при необходимости ремонтировать конструкцию.

Сам колодец выполнен из того же материала, что используется при изготовлении обычных канализационных труб. Он может быть структурированным или состоять из двух слоев поливинилхлорида (ПВХ), полиэтилена (ПЭ), полипропилена (ПП).

Полимеры, созданные с использованием современных технологий, являются химически стойкими материалами и поэтому не представляют угрозы для окружающей среды

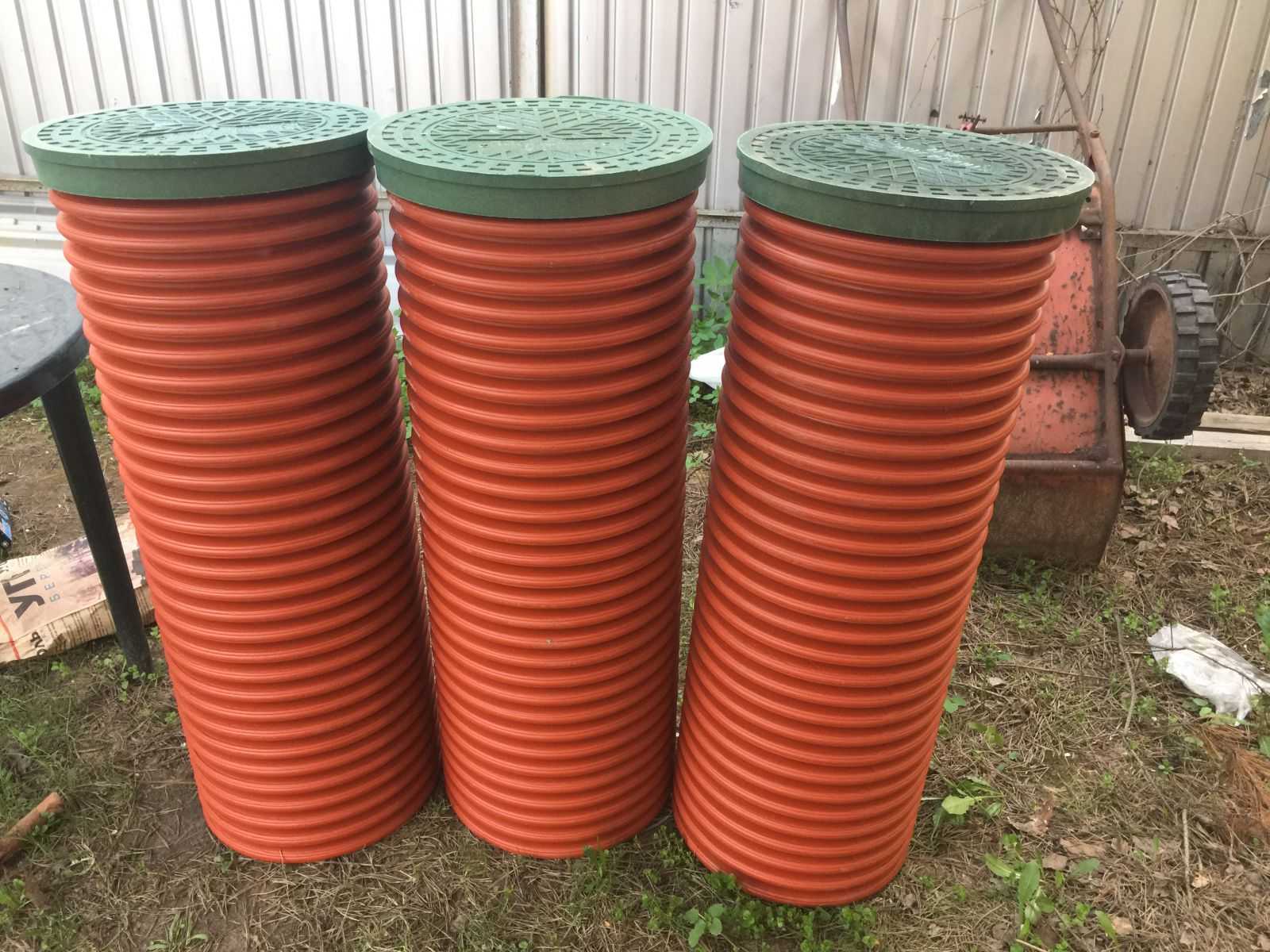

Не меньшей популярностью пользуются модели из гофрированного пластика. Такое решение упрощает задачу регулировки высоты резервуара и позволяет частично компенсировать нагрузку на дно, значительно продлевая срок службы конструкции.

Оба варианта люков доступны как с одинарными, так и с двойными стенками. Чтобы противостоять сжатию почвы снаружи, изделие оснащено усилением.

Особенности монтажа

            Монтаж пластиковых канализационных
колодцев выполняется по обычной методике. Ее особенность заключается в
установке фундамента, или якоря. Он нужен для закрепления емкости, иначе
грунтовые воды ее выдавят из грунта. Порядок действий:

• подготовка котлована и подсыпка слоя песка в его
  основание;
• укладка бетонной плиты (Если позволяет время,
  якорь заливают тут же, на месте);
• установка емкости и закрепление на основании;
• подключение труб;
• засыпка пазух, уплотнение;
• установка люков.

Все работы необходимо выполнять аккуратно, чтобы не повредить пластмассовые детали. Работы в зимнее время обычно не производятся, так как материал при охлаждении становится излишне хрупким. Этим особенно страдает ПВХ, что надо иметь в виду при составлении проекта.

Преимущества

Перфорированные пластиковые трубы для воды часто применяются при устройстве колодцев. Такие конструкции отличаются следующими свойствами:

БК 1хБет выпустила приложение, теперь уже официально можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• Герметичность. Резьбовые соединения элементов, которые гарантируют водонепроницаемость конструкции. Не требуется применение дополнительной гидроизоляции. Пластиковые стенки трубы для колодцев, в отличие от бетонных, не впитывают воду из стенок шахты;
• Эластичность. Конструкция выдерживает подвижность грунта, сохраняя свою герметичность;
• Стойкость к органическим, химическим веществам и агрессивным средам. Трубы для колодцев не гниют, химически инертны, на стенках не остается налета, они не боятся коррозии;
• Вариативность. Пластиковые элементы имеют широкий диапазон размеров и форм. Они могут быть укомплектованы различными типовыми элементами: крышками, лестницами, днищами, переходами и т.д.;
• Легкость. Трубы для колодца имеют небольшой вес, легко соединяются и монтируются. Вес конструкции составляет всего 40-55 кг, в то время как бетонная конструкция весит 500-1000 кг. При монтаже не нужно использовать спецтехнику. Это значительно упрощает работу, снижает стоимость строительства;
• Неприхотливость. Не требуют техобслуживания и ремонта;
• Экологичность. Могут использоваться в качестве материала для источника питьевой воды, так как пластик не выделяет вредных для человека веществ;
• Устойчивость к перепадам температур. Труба сохраняет свои свойства в диапазоне температур от -55 до +95°С. Трубы не проводят статического электричества;
• Невысокая цена и большой (50-70 лет) срок эксплуатации;
• Сопротивляемость к выталкиванию из земли. Благодаря гофрированной поверхности, конструкция хорошо держится в шахте.

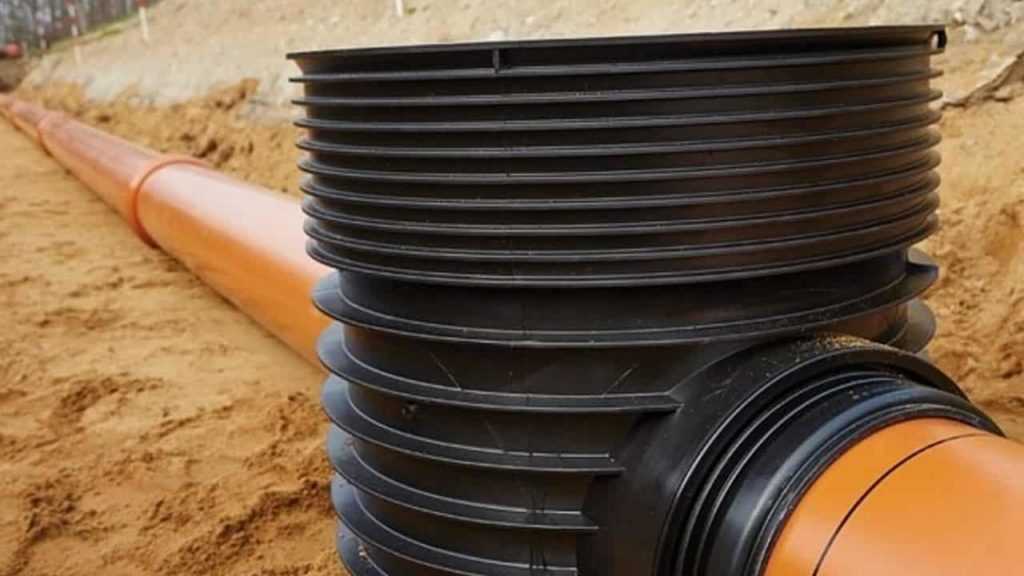

Особенности монтажа пластиковых колодцев для канализации

Монтаж пластикового колодца канализации занимает минимум времени и не требует использования особых технических приспособлений, а также обходится без привлечения лишней рабочей силы.

Подсоединение труб к пластиковому колодцу

Для пластиковых колодцев не требуется применения дополнительной обработки. Необходимо лишь произвести подготовку площадки с утрамбованным щебнем и песком

В зависимости от того, куда будет установлен колодец, имеет смысл обратить особое внимание на выбор места размещения люка, а также верность монтажа разгрузочной плиты перекрытия, с учетом класса люка

Функциональные виды канализационных колодцев

По назначению пластиковые колодцы, предназначенные для канализации подразделяют на:

Так, без смотровых колодцев не обходится ни один канализационный трубопровод. Они необходимы для контроля за состоянием системы, для ее технического обслуживания, обеспечения доступа для специального оборудования и т. п.

Смотровые колодцы в обязательном порядке устанавливают в местах:

• соединения ответвлений;
• поворота канализационной магистрали;
• изменения уклона труб;
• перехода к трубам другого диаметра.

Кроме того, смотровые колодцы необходимо размещать на определенном расстоянии друг от друга. Чем больше диаметр колодца, тем больше нормативно допустимое расстояние между смотровыми колодцами.

А вот поглотительные колодцы используют там, где нет возможности отвести сточные воды. Вместо монтажа кинеты дно таких сооружений засыпают дренажем: песком, гравием, щебнем, битым кирпичом и т. п. Стоки, постепенно фильтруются через дренажный слой и попадают в грунт.

На дно поглотительного пластикового колодца укладывают слой дренажного материала

В водоприемных колодцах вода накапливается, а затем отводится в открытый водоем, в дренажную систему или в открытую канаву. Крышка таких канализационных колодцев из пластика должна быть герметичной, чтобы не допустить переполнения канализации после проливных дождей.

Обратите внимание: Минимальная высота врезки дренажных труб в колодцы из пластика составляет 400 мм. В результате дно конструкции превращается в так называемую песколовку — пространство, в котором оседают частицы песка

Разновидности

            В продаже
есть аналоги любых колодцев, которые используются в системах водоотведения. Среди
них:

• смотровые;
• распределительные;
• перепадные;
• водоприемные.

Смотровые колодцы — самая
обширная группа. Они нужны для устранения засоров и других ремонтных работ.
Часто функции смотровых и распределительных емкостей бывают объединены в одном
устройстве, что удобно и экономно. Нередко смотровые колодцы объединяют с поворотными,
когда направление потока изменяется под углом, близким к прямому.

Перепадные пластиковые колодцы для канализации
используются для соединения линий, уложенных на разной глубине. Как правило,
поступление жидкости происходит из канала с более высоким уровнем, а
выход — на более низком.

Водоприемные резервуары
используются на дождевых сетях водоотведения. Они оснащаются дополнительными
фильтрами, песколовками, решетками. Требуют частой очистки от мусора и твердых
частиц.

По типу использованного полимера
бывают:

• ПВХ;
• полиэтилен;
• полипропилен;
• песчано-полимерные составы.

Наиболее популярны ПВХ и полиэтиленовые колодцы для
канализации. Изделия из пропилена дороже, что ограничивает их
использование. Композитные песчано-полимерные узлы появились относительно
недавно. Они жестче и прочнее обычных моделей. Стоимость этих изделий пока
слишком велика, чтобы колодцы были широко востребованы.

По прочности колодцы из
пластмассы делятся на 4 группы:

• группа «А15». Выдерживают нагрузку до 1,5 т.
  Используются в местах. Где нет автомобильного движения — пешеходных
  дорожках или детских площадках;
• «B125».
  Способны нести вес до 12,5 т. Применяются на тротуарах, парковых участках,
  стоянках;
• «C250».
  Предназначены для нагрузок до 25 т. Могут устанавливаться на городской проезжей
  части;
• «D400». Самые прочные конструкции,
  выдерживающие до 40 т. Используются на междугородних автострадах.

Форма большинства моделей круглая, но встречаются и прямоугольные колодцы для канализации. Обычно, это фильтрационные узлы для ливневых систем, приемные резервуары или песколовки. Глубина погружения в грунт у них невелика, поэтому слишком больших нагрузок не бывает.

РАЗДЕЛ III . ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

1. До начала работ по устройству колодцев необходимо выполнить следующее:

— произвести разбивку мест строительства колодцев;

— расчистить территорию от леса, кустарника и т.п.

— снести или перенести с территории строительства здания и сооружения;

— проложить временные дороги или съезды от постоянных дорог для обслуживания строительства.

2. Транспортировка элементов железобетонных колодцев и других строительных материалов (раствор, цемент, арматура) к местам строительства колодцев осуществляется грузовыми автомашинами с прицепами с баз снабжения строительно-монтажных организаций.

3. Строительство колодцев производится в следующей последовательности;

— разработка котлована;

— подчистка дна котлована, проверка соответствия проекту отметок дна и крутизны откосов;

— обработка основания под колодцы дегтевым или битумными материалами на глубину не менее 0,2 м с тщательным трамбованием;

— устройство бетонной подготовки;

— устройство бетонного лотка, усиленного горизонтальной арматурной сеткой, и заделка концов входящей и выходящей труб;

— изоляция внутренней поверхности железобетонных колец битумной мастикой;

— монтаж сборных железобетонных элементов колодца;

— затирка цементным раствором швов между элементами колодца;

— цементная штукатурка и железнение лотка;

— засыпка колодца грунтом с тщательным трамбованием и устройством водоупорного замка на вводах труб;

— устройство бетонной отмостки вокруг горловины колодца шириной 1,5 м;

— изоляция стыков железобетонных колец колодца горячим битумом по грунтовке;

— испытание колодца (после окончания строительства участка канализационных сетей).

В связи с тем, что котлованы под колодцы разрабатывают одновременно с траншеями, в настоящей технологической карте вопросы производства земляных работ не рассматриваются. В калькуляции затрат на устройство колодцев учтено лишь то количество земляных работ, которое связано с уширением траншей в местах устройства колодцев.

Преимущества и недостатки сооружения

Пластиковые колодцы выгодно отличаются от бетонных:

• Пластик не подвержен разрушительному воздействию внешней среды. В отличие от бетонных материалов, у этого материала нет срока годности, под действием перепада температур и влаги материал не разрушается.
• Малый (в сравнении с бетоном) вес конструкции. Самая тяжёлая часть — установочная платформа, средний вес которой находится в пределах 450 кг. Установка такого сооружения требует усилий 2-3 человек, без привлечения спецтехники. Бетонная же платформа весит более полутора тонн, поэтому самостоятельно её установить невозможно, при этом привлечение техники и людей резко повышает стоимость монтажа.
• Устойчивость к образованию загрязнений на стенках. Гладкость полимеров, их индифферентность к органике не позволяет бактериям закрепляться и размножаться на внутренних стенках. Пластиковый колодец не требует технического обслуживания и не зарастает органическими отложениями, как это бывает с пористым бетоном.
• Устойчивость к механическим воздействиям. Полимерная конструкция обладает стойкостью к воздействию вибрации и перепаду температур. Этот материал способен деформироваться при определённых условиях, но без потери структуры и целостности. Благодаря этим качествам, пластиковые колодцы доступны для монтажа и длительной эксплуатации в разных климатических зонах, вблизи железнодорожных и автомобильных путей.
• Природа материала позволяет конструировать и монтировать колодцы разных конфигураций. Возможность герметично сварить сегменты конструкции, особо ценна там, где рельеф не позволяет установить классические прямые кольца.
• Монтаж полимерного колодца можно проводить в любое время года. Не мешает установке наличие высоких грунтовых вод, мороз.
• Высокая прочность. Гофрированные стенки не уступают по прочности бетонным кольцам.
• Низкая стоимость материала плюс возможность самостоятельного монтажа. Доставку и установку можно провести максимально дешёво, не привлекая дорогостоящую технику и дополнительных работников.

Рекомендуем ознакомиться: Использование пластиковых фиксирующих хомутов для крепления труб

При этом, как и колодцы из других материалов, конструкция требует ухода: дно потребуется периодически чистить, проводить профилактические осмотры насосов и фильтров. Обязательно следует установить верхнюю крышку.

Назначение колодцев

Канализационный колодец пластиковый в настоящее время нашел большое применение в автономных магистралях. Там его устраивают для осмотра и сбора отходов. К тому же эти пластиковые резервуары монтируются на сложных рельефных местах при различном уровне труб, или при изменяющемся направлении.

Справка. В городской системе канализации, монтаж колодцев предусмотрен строительным положением (СНиП 2.04.03-85).

При устройстве канализационных колодцев может быть предусмотрено обслуживание, поэтому они делаются не менее 100 см в диаметре. Также бывают колодцы для осмотра и отличие у них друг от друга в разном диаметре.

Допуски по габаритам

Ранее существовали нормативы, согласно которым минимальный диаметр канализационного колодца должен составлять 100 сантиметров. Это пространство было необходимо, чтобы работник мог спуститься вниз и очистить или отремонтировать сооружение. Применение пластиковых колодцев, а также современной техники эту ситуацию изменило.

На не слишком большой глубине пролегания вполне уместно использовать колодцы меньшего размера. Модели пластиковых колодцев выпускают диаметром от 315 мм и больше. Это позволяет сократить не только стоимость самого сооружения, но и меньше времени, усилий и средств тратить на монтаж небольшой конструкции.

Особенности конструкции полимерных колодцев

Несмотря на то, что сразу несколько производителей выпускают на российском рынке пластиковые колодцы под своими брендами, их конструкция практически идентична. Зачастую это шахта различного диаметра, роль днища выполняет лоток. Чаще всего лоток устроен так, чтобы в него можно было вмонтировать несколько разных труб.

На колодцах широких диаметров устанавливается эксцентрическая горловина, которая выполняет сразу несколько функций. Во-первых, он частично принимает на себя нагрузки грунта, во-вторых, она является переходным сегментом на участке «шахта-люк», сужая диаметра шахты до диаметра люка. Высота регулируется с помощью специальных удлинителей (телескоп), который вставляется в основную шахту или горловину, и регулированием вверх/вниз устанавливается конечная высота конструкции.

Все соединения выполняются без особого оборудования, что позволяет сократить время монтажа. На каждом стыке устанавливаются резиновые кольца, которые обеспечивают изделию герметичность. На вершине всей конструкции устанавливается люк, который защищает колодец от попадания осадков и мусора. На полимерные колодцы чаще всего устанавливают пластиковые люки, которые в зависимости от транспортных нагрузок бывают нескольких типов:

1) А15 – устанавливаются на зеленых зонах и территориях для пешеходов, способны выдерживать нагрузки до 1.5 тонн;

2) В125 – тротуары, парковки и прочие зоны, где максимальный вес не будут превышать 12.5 тонн;

3) С250 – монтируются на колодцы, расположенные на улицах, рассчитаны на транспортные нагрузки до 25 тонн;

4) Д400 – самые прочные люки, армированные металлом. Устанавливаются на автомобильных магистралях и способны выдерживать нагрузки до 40 тонн;

Легкие люки А15 можно устанавливать прямо на шахту колодца, люки классов В125, С250, Д400 устанавливаются на специальное разгрузочное кольцо или телескоп.

В зависимости от диаметра шахты колодцы делятся на:

1) Узкие, диаметром до 1 метра. При таком диаметре шахта считается необслуживаемой, все узлы и прочие элементы, нуждающиеся в мониторинге, расположены неглубоко. Чаще всего устанавливаются в зеленых зонах.

2) Широкие, диаметром свыше 1 метра. Шахта обслуживаемая, позволяет производить ремонт и обслуживание оборудования, глубина может варьироваться.

Чаще всего колодцы производятся из гладкого полиэтилена или полипропилена. Также бывают гофрированные колодцы, которые за счет усиленных стенок снижают нагрузки на дно шахты. Оба вида колодцев снабжены ребрами жесткости.

Перепадной колодец канализации

Он может быть пяти видов:

• отводы шахты выполняются вверх и вниз;
• в виде стакана;
• с вертикальным водным гасителем;
• многоступенчатый вариант;
• с угловым переливным каналом.

Канализационный колодец из кирпича включает в себя:

1. Дно, с одноуровневой магистралью.
2. Стенки.
3. Открытый лоток.
4. Плиту перекрытия.
5. Защитный люк.
6. А также, стеновые скобы.

Для проведения работ и спуска обслуживающего персонала диаметр устройства должен быть более 1 метра.

Монтаж из бетонных колец

Более подробно о монтаже канализации из бетонных колец смотрите в этой статье. Изначально роется котлован по условиям выемки грунта под трубопровод. Выполнив земляные работы, укладывается подсыпка, которая формируется из щебня крупной или средней фракции.

Толщина подсыпки около 1500 мм. Этот элемент даёт возможность противостоять проседанию всей конструкции.

После проведения вышеуказанных мероприятий, монтируется слой гидравлической изоляции. Это может быть рулон или лист. На изоляционный слой накладывается опалубка для лотка. Возможна установка уже готовой плиты.

Следующий этап – это переход к строительству шахты. Колодцы, изготовленные из бетона, собираются в нулевом котловане, где ещё не установлены рабочие элементы.

Смотреть видео

Кольца укладывают на стяжки из цемента. Люки устанавливают в уже готовые отверстия. После полной сборки конструкции котлован засыпается грунтом.

Требования к монтажу канализационных строений

Установка выполняется в строгом соответствии со СНиП и регламентируется ГОСТ № 2080 90, где говориться, что нельзя допускать резких поворотов прокладки системы. Необходимо соблюдение углов входящих и выводящих патрубков.

1. Рабочие элементы изготавливаются из мелкозернистого бетона с соблюдением рекомендуемых стандартов.
2. Резервуар должен быть обустроен армирующими стержнями с целью равномерного распределения нагрузки и состоять из арматурной проволоки.
3. Перед установкой нужно подготовить рабочую схему и провести подготовительные работы, в которые входит расчистка площадки, удаление растительности, в том числе деревьев.

Это не полный перечень рекомендаций и рабочих условий, которые в полной мере, отражены в соответствующих документах.

Смотровые строения канализации из пластика

Всё большее распространение получают изделия из пластика. Их отличает простота сборки и экологически чистые материалы, используемые при производстве конструкций.

Смотреть видео

Важно, что пластик является долговечным рабочим материалом. Глубина канализационного колодца из пластика может быть разной. Поэтому, подбор необходимой конструкции, не вызовет у покупателя проблем

К тому же, стоимость комплекса более привлекательная по сравнению с традиционным изделием из бетона

Поэтому, подбор необходимой конструкции, не вызовет у покупателя проблем. К тому же, стоимость комплекса более привлекательная по сравнению с традиционным изделием из бетона.

Самостоятельная установка смотровых конструкций

Да, такой вариант возможен. Но, монтаж своими руками, связан с определёнными затратами и объёмными подготовительными работами, которые своими силами вряд ли можно выполнить. Подводка системы к частному дому может существенно отличаться от общепринятых принципов. Это может быть связано с характером конструкции, залеганием грунтовых вод и структурой рабочего участка.

Принцип работ не отличается от прокладки промышленным способом. В интернете есть много обучающих видеороликов. Достаточно литературы технического характера. Поэтому, нет смысла, подробно, останавливаться на этом вопросе.

В заключение

Подводя итоги можно отметить следующее. Существует множество конструкций разного типа и назначения. В вопрос монтажа закладываются показания многих служб, и выбирается оптимальный вариант.

Изначально выполнятся бумажная работа: создаётся чертёж и по нему выполняется монтаж конструкции, который может изготавливаться из разных материалов.

Смотреть видео

Отметим, что в частном секторе всё больше используются готовые варианты, изготовленные из пластмассы. Допускается самостоятельная установка конструкций, при соблюдении ТУ и СНиП, с учётом существующих ГОСТов.

Обустройство дренажного колодца из бетонных колец

Дренажный колодец из бетонных колец или другого материала требуется в случае близкого расположения водоносного грунтового слоя на участке. Система помогает защитить конструкции, находящиеся под землей от размывания водой, позволяет отвести излишние талые и ливневые воды и подсушить плодоносный слой почвы. Дренажный колодец – обязательный элемент всей системы, а вот выполнение его может быть как из подручных материалов, так и из прочных пластиковых или бетонных конструкций.

Устройство колодцев простое: установка на подушку, выполняющую слой фильтра. Толщина подушки не менее полуметра, состав: щебень, гравий средних фракций и песок. Подложка обязательна, даже если нижнее кольцо оснащено фильтрационным дном. При этом накопительные и ревизионные конструкции ставятся на уплотненное основание, залитое цементной стяжкой или плиту днища.

Установка колец должна быть строго вертикальной, стыки обязательно герметизируются мастиками на битумной основе или промазываются раствором в составе которого есть бетон. Глубина ямы для колодца составляет не менее 1,5 метров, а лучшее место для рытья – низина.

Чтобы устройство работало хорошо, необходимо в звене, находящемся ближе к поверхности, проделать отверстие для трубы, которое по стыкам герметизируется. А для придания прочности всей конструкции, сборные элементы скрепляются изнутри металлическими пластинами, сделать которые можно самостоятельно. После установки всех звеньев, пространство между стенками шахты и грунтом засыпается гравием, затем поверхность выравнивается и при необходимости закрывается крышкой или геотекстилем.

Положительным моментом служит быстрый запуск колодца в эксплуатацию – устройство может работать уже после подсыхания герметика.

Установка смотрового люка и закладка труб

Чтобы правильно построить канализационную шахту, нужно учитывать особенности сборки деталей на всех этапах ее возведения. Не последнее место в процессе установки занимает монтаж смотрового люка. Его устройство достаточно простое, однако требует четкого выполнения необходимых работ:

1. Последнее кольцо колодца перекрывают плоской плитой с отверстием для смотрового люка;
2. По кромке отверстия монтируют металлический обод. Он защитит плиту от механических повреждений во время открывания крышки;
3. Затем аккуратно монтируют металлический люк, желательно чугунный.

Когда устройство колодца будет завершено, стоит сразу же приступить к прокладке сточных труб. Согласно нормативам СНиП, в процессе их монтажа нужно учесть такие параметры:

• Глубина закладки сточных труб должна составлять минимум 70 см;
• Чтобы нечистоты проходили по магистрали самотеком, уклон труб должен составлять минимум 2 см на 1 пог. метр канализационной трассы;
• Ввод трубопровода в канализационную шахту должен располагаться выше уровня трубы для вывода нечистот.

Подведем итоги: наш выбор — канализационный пластиковый колодец

При принятия решения о монтаже коммуникаций (бытовой, дренажной) надежнее всего использовать колодцы канализационные пластиковые. Этот выбор в современное время является наиболее практичным. К его достоинствам можно причислить следующие свойства и характеристики:

• легковесность элементов конструкции
• посильный монтаж системы, легкость транспортирования, простоту складирования
• прекрасные герметические характеристики
• прочность к механическим повреждениям, сопротивление агрессии химических сред на внутренних и наружных поверхностях
• пластичность материала
• длительный срок службы
• встроенные дополнительные элементы (лесенки, горловины и тому подобное)
• практичные решения проблем лоточной части системы
• регулировка элементов по глубине при монтаже и разборке конструкции
• существует возможность монтажа колодца небольшого размера

Существенное обстоятельство — полимерные люки, закрывающие колодцы, обеспечивают охрану канализационной системы ничуть не хуже своего чугунного аналога. При желании люк можно дополнительно оснастить запорами и иными дополнениями. Кроме того, синтетический люк не украдут ради выгоды сдачи металлолома.

На обширном рынке канализационных колодцев существует многообразие модифицированных моделей различных многочисленных производителей. Системы выполняются из полиэтилена, полипропилена, ПВХ. Эти синтетические материалы способны претворить в жизнь особенные конструкторские решения проблем любой сложности.

Пластиковые канализационные колодцы видео
