Гидроаккумулятор – ключевой элемент современной системы водоснабжения, обеспечивающий комфорт и надежность. Его основная задача – поддержание стабильного давления воды, даже при колебаниях в сети или работе насоса. Он также выполняет функцию защиты насоса от гидроударов и частых включений/выключений, значительно продлевая срок его службы. По сути, это резервуар, накапливающий воду под давлением, создавая резервный запас воды для кратковременного обеспечения системы при пиковых нагрузках или временном отключении насоса.
Принцип работы гидроаккумулятора основан на использовании энергии сжатого воздуха. Сначала в плотность оборудования закачивается воздух, а затем поступает вода. Воздух сжимается, повышая давление. В момент начала расхода воды, воздух давит на мембрану, выталкивая воду из гидроаккумулятора. Давление воды медленно падает, но поддерживается на стабильном уровне благодаря сжатому воздуху. После закрытия всех кранов, насос начинает заполнять гидроаккумулятор, создавая плавные циклы повышения и снижения давления, обеспечивая инерционность системы.

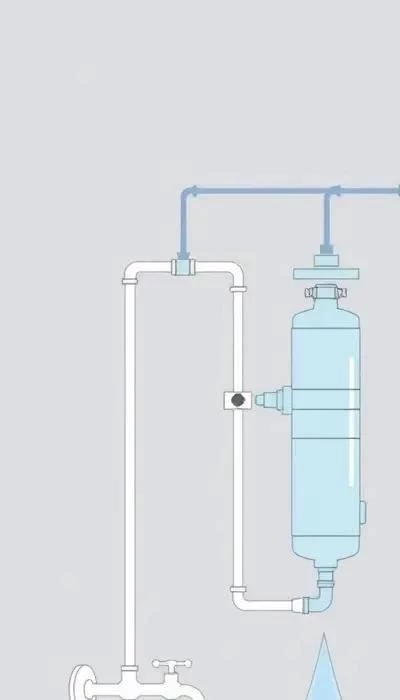

Конструктивно гидроаккумулятор состоит из бака, мембраны и фланца. Фланец служит для соединения с системой водоснабжения, а задвижка (клапан) используется для накачки газа и создания начального давления. Подводящий патрубок направляет поток воды. Важно учитывать тип подключения: гидроаккумуляторы бывают с нижним и верхним забором воды. В моделях с нижним подключением воздух остается в верхней части мембраны, занимая 15-25% рабочего пространства, в то время как при верхнем заборе таких потерь нет.
Pмин – давление в системе водоснабжения при работающем насосе (примерно 1,4 атм), а Pмакс – при выключенном насосе (около 2,8 атм). P0 – давление воздуха в гидробаке без воды (Pмин минус 10). Простейшая конструкция работает по принципу потенциальной энергии груза, создающего давление на жидкость. Выбор между гидроаккумулятором и автоматикой зависит от конкретных условий, при этом автоматика может контролировать работу насоса и гидроаккумулятора для оптимального режима.
Принцип работы и основные функции гидроаккумулятора
Гидроаккумулятор функционирует как буферная емкость в системе водоснабжения, обеспечивая стабильность и комфорт. Его принцип работы базируется на использовании энергии сжатого воздуха, заключенного в верхней части бака, отделенной от воды эластичной мембраной. Сначала, в пустой бак закачивается воздух под определенным давлением. Когда насос начинает подавать воду, она заполняет пространство под мембраной, сжимая воздух. Это сжатие воздуха и создает необходимое давление в системе.
Основная функция гидроаккумулятора – поддержание стабильного давления воды в системе, несмотря на колебания напора в источнике водоснабжения (скважина, колодец, центральный водопровод) или изменения расхода воды при одновременном открытии нескольких кранов. Когда кран открывается, вода из гидроаккумулятора выталкивается сжатым воздухом, обеспечивая постоянный напор. В момент начала расхода воды, воздух давит на мембрану, вытесняя воду. После закрытия крана, насос автоматически включается и начинает пополнять запас воды в гидроаккумуляторе, сжимая воздух до первоначального уровня.
Помимо поддержания давления, гидроаккумулятор выполняет важную защитную функцию – защиту насоса от гидроударов. Гидроудары возникают при резком закрытии кранов, создавая импульсы высокого давления, которые могут повредить насос и трубопровод. Гидроаккумулятор гасит эти импульсы, поглощая энергию удара. Кроме того, он предотвращает частое включение/выключение насоса, что значительно продлевает срок его службы и снижает энергопотребление. Частые пуски и остановки изнашивают двигатель насоса и приводят к его поломке.
Гидроаккумулятор также обеспечивает небольшой резервный запас воды, что особенно важно при временном отключении электроэнергии или при пиковых нагрузках на систему. Это позволяет избежать неудобств, связанных с отсутствием воды. Фланец гидроаккумулятора служит для подключения к системе водоснабжения, а задвижка (клапан) используется для регулировки давления воздуха. Подводящий патрубок обеспечивает подачу воды в бак. Важно помнить, что в гидроаккумуляторах с нижним подключением воздух занимает часть полезного объема (15-25%), в то время как при верхнем подключении таких потерь нет.
Расчет объема гидроаккумулятора для системы водоснабжения
Расчет объема гидроаккумулятора – важный этап проектирования системы водоснабжения, определяющий ее стабильность и эффективность. Неправильно подобранный объем может привести к частому включению насоса, снижению его ресурса и нестабильному давлению воды. Основная цель расчета – обеспечить достаточный запас воды для покрытия пиковых нагрузок и временного отключения насоса.
Для примерного расчета необходимо учитывать несколько ключевых параметров: производительность насоса (в литрах в минуту), средний расход воды на одну точку водоразбора (в литрах в минуту), количество точек водоразбора, которые могут работать одновременно, и желаемый запас воды (в литрах). Pмин – давление в системе при работающем насосе (около 1,4 атм), а Pмакс – при выключенном (около 2,8 атм). P0 – начальное давление воздуха в баке (Pмин минус 10).
Существует несколько формул для расчета. Одна из наиболее распространенных: V = Q * Δt, где V – необходимый объем гидроаккумулятора (в литрах), Q – максимальный расход воды (в литрах в минуту), Δt – время работы насоса между включениями (в минутах). Время работы насоса между включениями можно определить, исходя из желаемого количества циклов включения/выключения в час. Например, если вы хотите, чтобы насос включался не чаще одного раза в час, то Δt = 60 минут.
Пример расчета: Допустим, у вас 3 точки водоразбора, каждая из которых потребляет в среднем 5 литров в минуту. Максимальный расход воды (Q) составит 15 литров в минуту (3 точки * 5 л/мин). Желаемое время работы насоса между включениями (Δt) – 30 минут. Тогда V = 15 л/мин * 30 мин = 450 литров. В этом случае рекомендуется выбрать гидроаккумулятор объемом 450-500 литров. Важно учитывать, что это лишь приблизительный расчет, и в каждом конкретном случае необходимо проводить более детальные вычисления, учитывая особенности системы водоснабжения.
Типы гидроаккумуляторов и критерии выбора
Гидроаккумуляторы представлены на рынке в различных типах, каждый из которых имеет свои особенности и предназначен для определенных условий эксплуатации. Основные типы: вертикальные, горизонтальные, мембранные и баллонные. Вертикальные гидроаккумуляторы занимают меньше площади, но требуют надежного крепления к полу. Горизонтальные более устойчивы, но занимают больше пространства. Мембранные – наиболее распространенный тип, обеспечивающий надежную защиту воды от контакта с воздухом и коррозии.
Баллонные гидроаккумуляторы, в свою очередь, имеют более простую конструкцию и, как правило, более низкую стоимость, но менее долговечны. При выборе гидроаккумулятора необходимо учитывать условия эксплуатации, бюджет и требования к системе. Например, для небольшого загородного дома с небольшим расходом воды подойдет мембранный гидроаккумулятор горизонтального типа. Для больших домов с высоким расходом воды рекомендуется использовать вертикальный мембранный гидроаккумулятор большего объема.
Критерии выбора включают: объем бака (определяется расчетом, описанным ранее), материал бака (сталь, нержавеющая сталь, пластик), материал мембраны (EPDM, бутилкаучук), максимальное рабочее давление и температурный режим. Важно обратить внимание на качество изготовления и наличие сертификатов соответствия. Гидроаккумулятор с нижним подключением может иметь небольшие потери рабочего объема из-за расположения воздуха в верхней части мембраны, в то время как гидроаккумулятор с верхним забором (фланцем) лишен этого недостатка.
При выборе также стоит учитывать тип системы водоснабжения – для скважины, колодца или центрального водопровода. Для скважин часто требуются гидроаккумуляторы с более высоким давлением. Не забудьте про давление в системе: Pмин (при работающем насосе) и Pмакс (при выключенном). Правильный выбор гидроаккумулятора обеспечит стабильное давление воды, защиту насоса от гидроударов и продлит срок службы всей системы водоснабжения.
Особенности выбора гидроаккумулятора с учетом типа системы водоснабжения
Выбор гидроаккумулятора напрямую зависит от типа системы водоснабжения – централизованного водопровода, скважины или колодца. Для централизованного водопровода, где давление обычно стабильно, требуется гидроаккумулятор меньшего объема, основной задачей которого будет защита насоса от гидроударов и поддержание минимального давления в системе. Важно учитывать колебания давления в сети и выбирать гидроаккумулятор с соответствующим диапазоном рабочих давлений.
Для систем водоснабжения со скважины, где давление может значительно колебаться, необходим гидроаккумулятор большего объема. Это связано с тем, что насос скважины часто включается и выключается, и гидроаккумулятор должен обеспечивать достаточный резервный запас воды для плавного поддержания давления. Pмин и Pмакс в таких системах могут быть более выражены, что требует выбора гидроаккумулятора, способного работать в широком диапазоне давлений. Также, для скважин часто требуются гидроаккумуляторы с более высоким максимальным рабочим давлением.
В системах с колодцем ситуация схожа со скважиной – давление нестабильно, и требуется гидроаккумулятор достаточного объема. Однако, стоит учитывать, что производительность колодца может быть ограничена, поэтому важно правильно рассчитать объем гидроаккумулятора, чтобы избежать частого включения насоса и его перегрева. Автоматика в таких системах играет важную роль, контролируя работу насоса и гидроаккумулятора для оптимального режима работы. Мембранный гидроаккумулятор – оптимальный выбор для всех типов систем, обеспечивающий надежную защиту воды от контакта с воздухом.
При выборе также учитывайте особенности насосного оборудования. Например, для насосов с частотным регулированием можно использовать гидроаккумуляторы меньшего объема, так как насос способен плавно регулировать свою производительность. В любом случае, правильный расчет объема гидроаккумулятора – залог стабильного и надежного водоснабжения вашего дома. Не забывайте о важности обслуживания гидроаккумулятора для продления срока его службы.
