Датчик обратной тяги газового котла

Достоинства и недостатки

К достоинствам агрегатов следует отнести:

Простота конструкции, отсутствие лишних деталей.
Энергонезависимость, отсутствие необходимости в подключении электроэнергии.
Длительный срок службы — по заявлениям производителя, он составляет 25 лет при соблюдении правил эксплуатации.
Простое и интуитивно понятное управление.
Низкий расход газа.

Недостатками котлов Сиберия считаются:

Естественная тяга ненадежна и плохо поддается настройке.
Циркуляция теплоносителя нуждается в усилении с помощью внешнего циркуляционного насоса.
Отсутствие системы самодиагностики создает угрозу позднего обнаружения неполадок.

Виды датчика тяги газового котла

Существует две разновидности газовых котлов. Первая это котлы с естественной тягой, а вторая это оборудование с принудительной тягой. Каждый из видов нуждается в своём виде приборов.

Открытая камера сгорания в совокупности с правильно подобранными дымоходами гарантирует нормальную естественную тягу. Датчики для этих котлов содержат биметаллическую пластину, присоединённую к электрическому контакту. Принцип срабатывания достаточно простой.

Закрытая камера сгорания при помощи дутьевых устройств определяет оборудование с принудительной тягой, которое содержит датчик, так называемое пневматическое реле. Прибор контролирует работу вентилятора и скорость отхода газов сгорания. Конструктивно устройство состоит из мембраны, прогибающейся при нормальной тяге под давлением дымовых газов. Как только давление газов становится ниже нормального, мембрана уменьшает прогиб и происходит размыкание контактов с закрытием клапана газа. Датчики гарантируют нормальную работу отопительного прибора. Устройство является принципиальным элементом защиты котлов, потому что при малой тяге возможен процесс обратного втягивания дымовых газов и продукты горения покидают котёл не в сторону улицы, а идут в помещение.

Устройство

• Материал теплообменника — углеродистая конструкционная сталь.

• Автоматический блок SIT, состоящий из магнитного клапана, модулирующего термостата для включения-выключения и термоэлектрического устройства, контролирующего пламя. Есть повторный розжиг и стабилизатор давления топлива, пьезо розжиг и газовый фильтр.

• Горелка атмосферного типа. Материал — жаропрочная сталь. Может работать на пониженном давлении топлива.

• Корпус с порошковым защитным покрытием.

• Фольгированный теплоизолятор – для уменьшения теплоотдачи и повышения КПД.

• Термометр капиллярного типа.

Основные причины срабатывания датчиков

Помимо самого очевидного случая – механического разрушения газового трубопровода, существует ряд других, не менее редких причин срабатывания датчика загазованности:

Повреждение или разрушение дымохода, обратная тяга или большое количество конденсата, насыщенного смолами и летучими соединениями.
Колебания давления в рабочей области горения, выброс дымовых газов за его пределы.
Воспламенение сажи на поверхности котла, в дымоходе, вкупе с обратной тягой.
Нарушения в режиме работы приточной вентиляции в помещении топочной, а при её отсутствии – недостаточный приток воздуха, образование разрежения в атмосфере, вызывающего выброс дымовых газов в атмосферу помещения.
Нарушение плотности запорной арматуры, уплотнительной крышки котла, соединительных швов дымохода.
Некачественное топливо, вызывающее сбой в работе автоматизированной системы поддержания горения.
Нарушения настройки приборов и работа котла вследствие форс-мажорных обстоятельств: стихийных бедствий, прекращения электроснабжения и других причин.

Для регистрации утечки при плановой проверке газовых систем в квартирах используются переносные высокоточные датчикиИсточник Sellercheck.ru

Цены

Каждая торговая марка производит котлы особой конструкции, поэтому об универсальности защитных элементов говорить не приходится. Если необходимо заменить этот контролёр, то искать замену следует у той же фирмы, что и сам газовый агрегат. Причём он должен полностью соответствовать рабочим характеристикам.

Приблизительная стоимость датчиков тяги для популярных моделей котлов:

Серия котла	Код/артикул	Подходящие модели	Цена, руб.
Vaillant atmoTEC	0020039083	Pro VU200/3-5, 240/3-5, 280/3-5 и Plus VUW 200/3-3, 200/3-5, 240/3-3, 240/3-5, 280/3-3, 200/3-5	1 900–3 200
BAXI atmoMAIN	600870	DIGIT 240i, 24 I BSE и 24I BSB	1 200–1 800
Vaillant turboTEC	0020041905	Pro VUW INT 202, 242, 282/3-3 и Plus VUW INT 202, 242, 282, 322, 362/3-5	2 400–3 100
BAXI turboSLIM	721890400	1.230 Fi, 1.300 Fi и 2.300 Fi	2 800–3 400

Как видно из таблицы покупка оригинальных деталей потребует довольно весомых вложений. Тем не менее, экономить и брать китайский аналог не стоит: несмотря на то, что они в 5–10 раз дешевле, у них и качество соответствующее, что в дальнейшем может негативно сказаться на безопасной эксплуатации котла.

Лучшие способы проверки тяги

Для корректной работы газовых колонок с открытой камерой сгорания понадобится хорошая тяга и правильное обустройство дымохода. Большинство современных моделей оснащены автоматической системой безопасности, предотвращающей запуск устройства при условии отсутствия тяги.

Далее рассмотрим, как можно проверить тягу в дымоходе бытового газового котла и колонки.

Способ #1 — с помощью анемометра

Профессиональную проверку тяги в дымоходе газового котла и колонки проводят с использованием специального измерительного прибора – анемометра.

С его помощью можно убедиться в наличии воздушного движения и определить его силу. Показатель должен равняться 1,96-29,40 Па.

Способ #2 — с использованием спички

Если использовать анемометр нет возможности, выполнить проверку можно следующим образом:

Подготовить бумажные полоски и закрепить их на участке входа в шахтный канал. Предварительно следует снять горизонтальную часть дымоходной трубы. Движение части листка будет сигнализировать о наличии тяги.
Определить достаточную тягу также можно с помощью пламени. Зажженную спичку следует направить вертикально в сторону смотрового окошка лицевой панели водонагревателя.

Дымоход следует проверять до розжига водонагревателя. Пламя, поднесенное к смотровому отверстию в верхней части колонки во время ее работы, должно втягиваться вовнутрь.

Проверять тягу в газовой колонке необходимо каждый раз, прежде чем включить устройство. Приоткройте форточку для притока воздуха

Способ #3 — проверка датчика тяги

В водонагревателе установлено несколько регулирующих модулей. Датчики перегрева, тяги, ионизации, давления воды предотвращают возникновение аварийных ситуаций.

Датчик тяги отслеживает температуру выводящихся газов, а при ее повышении реагирует соответствующим образом:

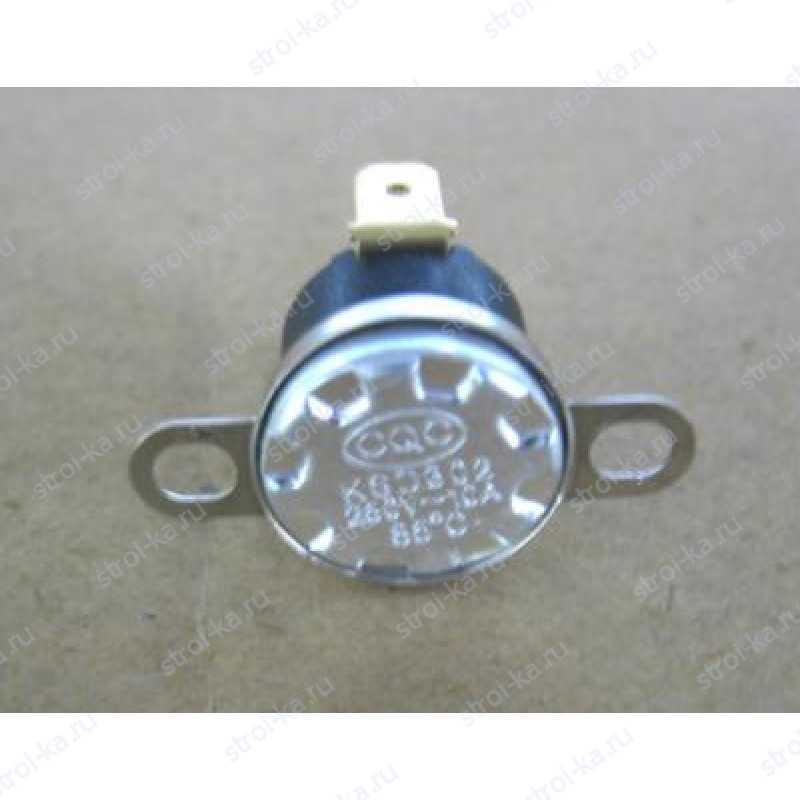

Внутри датчика расположена биметаллическая пластина, присоединенная к газовому клапану.
Металл, расширяющийся в результате перегрева, передает сигнал на отключение подачи газа.
Остывшая пластина возвращается к исходным размерам, открывая при этом клапан.

Проверить исправность датчика рекомендуется при систематическом отключении колонки.

Сделать это можно несколькими способами:

поместить рядом с датчиком зеркало, его поверхность не должна вспотеть при включении водонагревателя;
на исправность датчика укажет отключение газовой колонки при закрытии дымохода заслонкой на 2/3.

В некоторых моделях водонагревателя регулятор устанавливают на пластиковое крепление, которое легко можно сдвинуть с места. Это также приведет к частым выключениям колонки.

Протестировать исправность датчика можно и с помощью омметра, его сопротивление должно равняться бесконечности. В противном случае деталь следует заменить.

Датчик перекрывает подачу газа в случае утечки газа и при плохом отводе продуктов сгорания. Исправность защитного элемента — гарантия безопасного использования водонагревателя

Хозяева дома при постоянном перерыве подачи топлива зачастую просто отключают датчик, после чего водонагреватель действительно начинает работать без перебоев. Но подобное решение нарушает технику безопасности эксплуатации газового оборудования. Водонагреватель останется без защиты, при утечке угарный газ попадет в помещение.

Использовать газовую колонку при отсутствии разреженности в дымоходном канале категорически запрещено. Рассмотрим возможные причины отсутствия тяги.

Подключение температурного датчика для котла

Все датчики температуры должны подключаться к термостату или специальному управляющему контроллеру, отвечающего за рабочие режимы котла. При этом необходимо тщательно изучить инструкцию по подключению, чтобы совпали требования к подсоединению с техническими характеристиками датчиков.

Обычно рекомендуется приобретать датчики, которые рекомендует производитель котла. Связано это с их высокой совместимостью и гарантией правильной работы

Если в продаже таковые отсутствуют, то нужно обращать внимание на сертифицированные аналоги

Подключение наружного датчика

Датчик наружной температуры для котла монтируется на внешней стороне стены дома с обязательным выполнением следующих требований:

необходимо исключить попадание прямых солнечных лучей на его поверхность,
поверхность контакта стены должна быть неметаллической,
прокладка кабеля в местах с повышенной влажностью, при наличии химических или биологических факторов, которые могут повредить изоляцию, запрещена,
высота расположения датчика на стене должна быть на уровне 2/3 высоты дома, если количество этажей до трёх, либо между вторым и третьим этажом, если здание многоэтажное,
необходимо исключить негативные факторы, снижающие чувствительность или точность измерения датчика.

Наружные датчик температуры для котла

Подключение термодатчика осуществляется при выключенном электропитании котла. Для соединения применяется цельный кабель с сечением жил 0,5 мм2 и длиной до 30 м. Места подключения проводов к котлу и датчику должны быть загерметизированы и изолированы.

При подсоединении важно соблюдать полярность, в зависимости от типа термодатчика. Если участок кабеля проходит по улице, то его следует защитить специальной гофрированной трубкой

После выполнения всех монтажных работ, необходимо проверить их качество, а затем настроить термостат. Если были допущены ошибки, то их следует исправить, иначе велика вероятность поломок котла или недостаточного обогрева помещений.

Подключение комнатного датчика

Датчик комнатной температуры для котла монтируется на внешней стене здания с внутренней стороны помещения. Требования по выбору места следующие:

отсутствие поблизости источников тепла или холода, постоянный доступ к пространству помещения (отсутствие предметов декора, интерьера, которые могут заслонять датчик и влиять на достоверность измерений), высота от пола должна составлять 1,2-1,5 м, при монтаже электрических датчиков важно, чтобы поблизости не было источников электромагнитного излучения: проложенной электропроводки, установленных мощных электроприборов и т. п

Комнатный датчик температуры для котла

Способ подключения аналогичный методу для внешнего термодатчика, выполняется в соответствии с требованиями производителя котла. Может монтироваться в специально подготовленное углубление в стене или на поверхность, главное, чтобы чувствительный элемент не был закрыт снаружи.

Подключение датчика для газового котла

Беспроводной датчик температуры для газового котла монтируется непосредственно на контроллер или на газовый клапан. Проводные термодатчики присоединяются способом, который предусмотрен производителем и описан в инструкции.

Подключение водяного термодатчика

Датчик температуры воды для котла в многоконтурной системе устанавливается на поверхность возвратной трубы отопления либо внутрь неё, а также допустима установка на циркуляционный насос. Такое положение обусловлено необходимостью исключения попадания обратно в котёл теплоносителя с высокой температурой.

В одноконтурной или однотрубной системе вариант установки датчика на возвратную трубу с теплоносителем запрещён. В случае повышения нагрева циркуляция перекроется и возникнет значительный градиент температур между дальними и ближними комнатами.

Почему в газовом котле срабатывает датчик тяги

Причины, по которым срабатывает система безопасности, отключающая работу газового отопительного оборудования, различные. Некоторые связаны с допущенными ошибками при монтаже системы дымоудаления. Другие, непосредственно указывают на сбой самого датчика тяговых характеристик:

Нарушения в устройстве системы дымоудаления – высота дымохода рассчитывается исходя от отдаленности трубы от конька кровли. Оптимальное расположение, ровно по центру крыши. В таком случае, оголовок возвышается над коньком не менее чем на 0,5 м.
Сильные ветра – газовую горелку может задуть при сильном порыве ветра. Чтобы не произошло задувания, устанавливают стабилизатор тяги газового котла, непосредственно на участке выходного патрубка.
Недостаточные тяговые характеристики. Датчик срабатывает при температуре 950-1500°С. Затруднение отвода дыма, приводит к перегреву внутри системы дымоудаления и отключению газового клапана.
Сбои в работе контроллера и узлов – время от времени, потребуется проводить обслуживание котла. Во время работ, проверяется состояние дымохода, отсутствие нарушения в подключении и работа турбины (в теплогенераторах с закрытой камерой сгорания). При необходимости, специалист выполнит регулировку зазора датчика тяги, что увеличит предельную температуру, при которой наблюдается срабатывание контроллера.

Со временем, потребуется чистка датчика газа. Сажа образуется при сжигании сжиженного топлива, неправильной регулировки подачи воздуха и газа на горелку, и другим причинам.

Как в котле на газе, проверить датчик тяги

Замена датчика тяги, требуется при серьезных сбоях в работе котла. На необходимость серьезного ремонта, указывают следующие признаки:

Постоянное отключение работы котла, хотя видимых нарушений в системе дымоотведения нет.
Теплогенератор включается и работает некоторое время, приблизительно 20-30 минут, после чего отключается. Повторный розжиг, происходит не ранее полного остывания контроллера.

Проверить и убедиться в неисправности датчиков тяги отопительных газовых котлов, можно следующим способом:

В месте крепления контроллера, устанавливают зеркало. Во время работы котла, поверхность не должна вспотевать.
Определить нарушение тяги в котле, можно прикрыв дымоход заслонкой наполовину. Котел должен моментально отключиться.
Двухконтурный котел переключают в режим ГВС без отопления. Воду открывают на полную мощность. Если теплогенератор в этом режиме отключается, с 95% вероятности, неисправность именно в контроллере тяговых характеристик.

Если сам контроллер работает исправно, стоит проверить тягу. Отключения происходят и при сбоях в работе автоматики. При любых нарушениях, оптимальное решение – вызов специалиста газовой службы на дом.

Причины срабатывания датчика тяги газового котла

Существует множество причин, которые могут спровоцировать срабатывание устройства. Среди основных причин, приводящих к отключению колонки, стоит выделить:

Тягу плохого качества. Нередко проблема возникает на фоне неправильного монтажа вытяжной конструкции. Плохое вытягивание продуктов сгорания может стать причиной отравления людей, проживающих в жилом помещении.
Обратную тягу, возникающую вследствие образования в области дымохода воздушной пробки, которая не дает возможности продуктам распада выходить наружу. Достаточно часто к образованию воздушных пробок приводит резкий перепад температурного режима.
Засор в области дымохода. Лишенные опыта домовладельцы считают, что труба не забивается. Но это не совсем так. Птицы, находящиеся в поисках места для того, чтобы свить гнездо, нередко выбирают дымоход. Когда пернатая вьет гнездо, она может упасть в трубу, застрять там и погибнуть. Помимо птиц, причиной засора может стать листва и отложения сажи на внутренних стенках дымохода. При его возникновении интенсивность тяги снижается. Единственное решение проблемы – проведение прочистки.
Сильные порывы ветра. При неправильном расположении трубы ветер попадает в нее и задувает горелку. Срабатывание датчика становится причиной перекрывания подачи топлива.
Неправильно выполненный монтаж оборудования. Неверно произведенный расчет габаритов дымохода нередко провоцирует затухание горелки. Показатель высоты дымохода рекомендуется измерять в зависимости от того, насколько отдалены трубы от конька кровли. Оголовок должен быть выше конька на 60-70 см.

Прежде чем приступить к замене датчика тяги, важно ознакомиться с устройством газовой колонки

Проверка работоспособности

Если наблюдаются проблемы в работе котла, то может потребоваться замена датчика. К примеру, если происходит регулярное выключение горелки, но проблемы в системе отвода газов горения не наблюдаются. Также нужно проверить работу устройства когда происходит его периодическое отключение через 20-30 минут.

Чтобы проверить исправность датчика котла нужно рассмотреть 3 способа:

Возле устройства прикрепить обычное зеркало. Если датчик работает штатно, то поверхность зеркала не должна покрываться конденсатом.
Простой способ проверки путём неполного перекрытия дымохода. Работающий датчик оперативно подаст сигнал, и оборудование отключится.
Если в качестве отопительного оборудования используется двухконтурный котёл, то для проверки прибора можно перевести его в режим ГВС, без теплоснабжения. Затем открыть кран на мощную струю воды. Здесь ситуация обратная – отключение датчика будет признаком его проблемной работы.

Существует множество производителей датчиков тяги. Среди них такие лидеры рынка, как Junkers, KAPE, Sitgroup, Евросит. Некоторые производители котлов (Baxi, Данко) производят приборы для своего отопительного оборудования

Необходимо правильно подбирать датчики для того оборудования, которое используется (газовые колонки, настенные или напольные котлы).
Важно периодически проверять исправность датчика тяги котла

Как установить датчик тяги газового котла

Бывают случаи, когда требуется замена датчика тяги напольного газового котла (либо навесного). Процесс установки пневмореле с мембраной прост. Достаточно зафиксировать регулятор в выбранном месте и присоединить его к газовой колонке

Для правильного фиксирования температурного режима важно располагать регулирующий элемент, придерживаясь рекомендаций специалистов:

показатель минимальной высоты от поверхности пола достигает 150 см;
максимальная высота от пола равна 170 см.

Любые отопительные приборы, бытовая, климатическая техника, искажающие температурный показатель внутри газового прибора, должны находиться на расстоянии 100 см

Важно предотвращать возникновение сквозняков. Установка котла в холодном помещении недопустима

Стоит учитывать, что нельзя допускать слишком плотной фиксации датчика к корпусной части оборудования. Установку производят на паронитовые прокладки, что способствует уменьшению нагрева датчика через контакт с корпусом колонки и позволяет добиться зазора между отверстием в области газохода и плоскости датчика.

Важно убедиться в том, что контакты термореле крепко зафиксированы на корпусе. Недопустимо наличие на устройстве следов окисления

Пошаговый процесс установки:

После того, как прибор был зафиксирован в выбранном месте, следует приступить к прокладыванию провода до источника тепла, используя скрытый или открытый методы. Одну часть конца кабеля подсоединяют к контактам, на которых отображена маркировка СОМ и NO термостата. В беспроводных модификациях можно найти клеммы в области релейного блока.
Переднюю панель газового оборудования необходимо снять, так как она закрывает доступ к плате управления и разъемам. Перемычку, расположенную между клеммами, извлекают.
К освобожденным клеммам подсоединяют провода, которые идут от контактов регулятора. Соблюдение полярности необязательно.

Диагностика проблем и пути их решения

Если у вас не работает газовая колонка, снабжённая автоматической системой безопасности, нужно удостовериться, что проблема кроется в срабатывании одного из датчиков:

Если у вас сработает датчик тяги, то в помещении, скорее всего, в этот момент будет чувствоваться запах гари или газа. Чтобы удостовериться, что дело действительно в неправильной тяге, поднесите к дымоходу ладонь или лист бумаги. Если тяга нарушена и воздух идёт от дымохода внутрь помещения, то решение проблемы зачастую заключается в вызове печника, который прочистит дымоход от сажи и осевших в нём продуктов сгорания.
Датчик перегрева сработает в вашей газовой колонке, если причиной чрезмерного повышения температуры является загрязнение теплообменника. Действовать нужно следующим образом: открыть окна и двери, подождать, пока помещение очистится с помощью свежего воздуха и котёл остынет, затем обратиться к квалифицированному специалисту.
Если у вас установлен датчик ионизации, то он может стать причиной невозможности разжечь запальник из-за того, что сопла запальника забиты копотью, а время безопасного розжига, запрограммированное в сигнализаторе наличия пламени, истечёт. Выход в этой ситуации – очистить сопла у запальника и повторить попытку розжига. Если она не увенчалась успехом, следует обратиться к квалифицированному мастеру.

Как проверить измеритель тяги для газовой колонки: поиск и удаление поломок

От автора: здравствуй, друзья! Колонка газовая — это довольно непростая конструкция, которая состоит из многих компонентов. Любой из них играет важную роль в работе устройства. В случае неполадки некоторых из таких элементов поломка видна тут же, для этого не потребуется проводить какое-то испытание. А вот измеритель тяги для газовой колонки

как проверить? И зачем вообще необходима данная деталь? Собственно про это и пойдёт речь в данной статье.

Вообще, колонка газовая — прекрасное устройство для отопления. Не напрасно оно является наиболее распространенным у хозяев как квартир, так и приватизированных домов. Котел обладает большей эффективностью, не просит чрезмерно сложного обслуживания, а применяемое горючее в большинстве случаев стоит буквально копейки.

Единственный минус этого оборудования — это предполагаемая опасность его эксплуатации в случае каких-нибудь поломок. Каждый знает, что газовая утечка, к примеру, как правило имеет страшные результаты, аж до взрыва, разрушения дома и смерти людей. Благодаря этому любой компронент колонки должен работать замечательно, каждая поломка должна здесь же исправляться, а решительно вышедшая из строя деталь подлежит замене.

Благодаря этому очень и очень важно вовремя выявить неполадку. Для этого производятся постоянные проверки системы, причем, в основном, осуществляются они профессионалами службы газа

Но и вы лично можете иногда исследовать некоторые детали, от них зависит безопасность проживающих в доме людей. Одной из подобных частей конструкции считается измеритель тяги.

Выводы и полезное видео по теме

Видеоролик ниже демонстрирует процесс тестирования термопары, установленной на одной из моделей газовых котлов.

Видеоматериал подробно разъясняет – как снимать, проверять, менять значимый компонент газовой колонки, без которого оборудование фактически остаётся работоспособным только в режиме без контроля, что крайне опасно для конечного пользователя:

Замена сенсора своими руками возможна. Однако для этого домашний мастер должен обладать слесарными навыками, уметь пользоваться измерительными приборами:

Благодаря термопаре автоматизируется процесс зажигания и нагрева, увеличивается степень безопасности эксплуатации газовой колонки и котла. Рассмотренный материал позволяет не только оценить в полной мере технологическую значимость устройства термопары в конструкции газоиспользующего оборудования и разобраться в конструкционных тонкостях домашних котлов, но и, при необходимости, выполнить ремонта техники своими руками
