Датчик тяги газовой колонки: как работает, куда устанавливается, как отключить

Типы датчиков

Подобные датчики классифицируются по котлам, в которых они установлены, а котлы классифицируются по виду тяги, которая в них обеспечивается.

Котлы бывают:

  • с естественной тягой;
  • с принудительной тягой.

Датчики в них выполняют одну и ту же функцию, работают примерно по одному и тому же принципу, хотя имеют разную конструкцию.

С естественной тягой

В газовых устройствах, в которых тяга обеспечивается естественным образом, камера сгорания имеет открытый тип, а скорость вывода продуктов сгорания регулируется изменением размеров выводной системы.

Контроллер в такой установке – высокочувствительная пластина из биметаллического материала, к которой подсоединен контактный провод. Если тяга поддерживается на нормальном уровне, то пластина остается в первоначальном положении и устройство работает дальше без перебоев.

Если температура повышается и достигает определенного уровня (прописан в технической документации), то металл пластины за счет особой структуры строения начинает плавиться и контакт от него отстает, закрывая газовый клапан. Как только причина неисправности устраняется, газовый клапан возвращается в первоначальное положение.

С принудительной тягой

В установках с принудительной тягой камера сгорания имеет закрытый тип, а выход продуктов горения обеспечивается за счет установленного на выходе трубы вентилятора.

В таких устройствах контроллер имеет более сложную конструкцию. Он является чувствительной мембраной, работающей в паре с термореле. Мембрана контролирует скорость вывода продуктов горения. Если она опускается меньше заданной, то мембрана перестает деформироваться и реле размыкает контакты, отключая подачу газа.

Классификация видов термодатчиков

Выбор датчика зависит от того, в какой среде необходимо контролировать температуру: внутри котла, в помещении или в системе отопления. От правильности их выбора зависит эффективность и безопасность работы отопительного оборудования.

Датчик температуры для котла отопления классифицируется по следующим критериям:

  • по способу определения температуры;
  • по типу взаимодействия с термостатом.

Виды датчиков по способу определения температуры

По способу определения температуры датчики бывают:

  1. Дилатометрические, представляющие собой биметаллические пластины или спирали, принцип работы которых основан на тепловом расширении металлов или других типов твёрдых тел.
  2. Резистивные, имеющие сильную зависимость от температуры в определённом измеряемом диапазоне, которая проявляется в виде резких изменений электросопротивления.
  3. Термоэлектрические, представляющие собой термопары (сплавы двух разнородных проводников, например, хромель-алюмель), в которых при определённых температурных интервалах начинает индуцировать термо-ЭДС.
  4. Манометрические, принцип действия которых основан на изменении давления газа или жидкости в замкнутом объёме.

Дилатометрические датчики изготавливаются из материалов с высоким коэффициентом теплового расширения, которые реагируют на минимальные температурные колебания. Принцип их работы основан на замыкании либо размыкании электрических контактов. Для повышения их чувствительности и качества контакта в конструкциях используют магниты.

Резистивные термодатчики изготавливаются из специальных сплавов проводников или полупроводников. Конструктивно состоят из катушки с намотанным тонким медным, платиновым или никелевым проводом и керамического корпуса или полупроводниковых пластин, помещённых в пластиковый или стеклянный корпус.

Полупроводниковые резисторы бывают двух видов:

  • термисторы, имеющие нелинейную температурную зависимость, характеризующуюся снижением сопротивления при нагреве;
  • позисторы, также имеющие нелинейную зависимость от температуры, но отличающиеся от термисторов повышением сопротивления при нагреве.

Термоэлектрические датчики изготавливаются из двух специально подобранных разнородных металлов или сплавов, в точке контакта которых при нагреве индуцируется термо-ЭДС, величина которой пропорциональна разности температур двух спаев. При этом измеряемая величина не зависит от температуры, длины и сечения проводов.

Манометрические датчики позволяют определять температуру немагнитным способом без применения источников энергии, что позволяет их применять для дистанционных измерений. Однако их чувствительность на порядок хуже, чем у других термодатчиков, а также присутствует эффект инерционности.

Виды датчиков по способу взаимодействия с термостатом

Измерители температуры по типу взаимодействия с термостатом подразделяются на следующие виды:

  • проводные, передающие данные на контроллер по проводам;
  • беспроводные – высокотехнологичные современные устройства, передающие данные на определённой радиочастоте.

Проводной датчик температуры для котла

Что такое датчик перегрева?

Помимо датчика тяги, существует также датчик перегрева. Он представляет собой устройство, который предохраняет воду, нагреваемую котлом от закипания, которое происходит при повышении температуры свыше 100 градусов по Цельсию.

Датчики температуры для котла — это один из вспомогательных элементов автоматизации для управления системой отопления, позволяющий определять температуру среды

При срабатывании такое устройство выключает котел. Датчик перегрева работает исправно только при правильной установке. Повышение температуры воды без этого устройства, грозило бы выходом из строя газового котла.

Датчик наличия перегрева следит за повышением температуры в контуре нагрева. Он устанавливается на выходе из теплообменника контура нагрева. При достижении критической температуры размыкает контакты и отключает котел.

Причины срабатывания датчик перегрева:

  • Подобное устройство может сработать при слишком сильном нагреве воды в колонке;
  • При плохом контакте датчика;
  • Из-за его неисправности;
  • Если датчик имеет плохой контакт с трубой.

Для того, чтобы сделать датчик нагрева более чувствительным используют теплопроводящую пасту. При перегреве датчик блокирует работу котла. Современные устройства способны указывать код поломки на дисплее.

Плюсы и минусы

Ключевым достоинством термоэлектрического преобразователя отмечают то, что он имеет простое устройство, при необходимости его не сложно изготовить самостоятельно

Прибор удобен в эксплуатации, также важно, что он энергонезависим. Отечественные и зарубежные поставщики предлагают разнообразный ассортимент этой продукции, стоимость которой варьируется в широком диапазоне в зависимости от типа и бренда

В качестве минуса в копилку – необходимость замены на новый вариант в случае поломки термоэлемента, так как он не подлежит восстановлению. Чувствительные к минимальным перепадам температур приборы сильно зависят от среды окружения. Так, под воздействием углекислого газа существенно снижается срок эксплуатации оборудования, повышается риск поломки, что сопровождается расходами на замену термоэлемента.

Увеличение высоты дымохода

Но все же самым действенным способом увеличения тяги, конечно же, является увеличение высоты трубы дымохода. Только не переусердствуйте — слишком высокая труба приводит к обратному эффекту – слишком хорошей тяге. Вы ее определите по характерному звуку. При такой тяге в «трубу вылететь» может до 50% полезного тепла. Поэтому, при хорошей тяге ее нужно регулировать либо шибером (задвижкой) либо дверкой зольника или комбинируя эти устройства для достижения желаемой цели.

Периодически проверяйте тягу, помните, что это обеспечит не только материальную сохранность вашего имущества, но и защитит вашу жизнь и здоровье. Будьте внимательны и осторожны.

Причины срабатывания датчика тяги газового котла

Существует множество причин, которые могут спровоцировать срабатывание устройства. Среди основных причин, приводящих к отключению колонки, стоит выделить:

  1. Тягу плохого качества. Нередко проблема возникает на фоне неправильного монтажа вытяжной конструкции. Плохое вытягивание продуктов сгорания может стать причиной отравления людей, проживающих в жилом помещении.
  2. Обратную тягу, возникающую вследствие образования в области дымохода воздушной пробки, которая не дает возможности продуктам распада выходить наружу. Достаточно часто к образованию воздушных пробок приводит резкий перепад температурного режима.
  3. Засор в области дымохода. Лишенные опыта домовладельцы считают, что труба не забивается. Но это не совсем так. Птицы, находящиеся в поисках места для того, чтобы свить гнездо, нередко выбирают дымоход. Когда пернатая вьет гнездо, она может упасть в трубу, застрять там и погибнуть. Помимо птиц, причиной засора может стать листва и отложения сажи на внутренних стенках дымохода. При его возникновении интенсивность тяги снижается. Единственное решение проблемы – проведение прочистки.
  4. Сильные порывы ветра. При неправильном расположении трубы ветер попадает в нее и задувает горелку. Срабатывание датчика становится причиной перекрывания подачи топлива.
  5. Неправильно выполненный монтаж оборудования. Неверно произведенный расчет габаритов дымохода нередко провоцирует затухание горелки. Показатель высоты дымохода рекомендуется измерять в зависимости от того, насколько отдалены трубы от конька кровли. Оголовок должен быть выше конька на 60-70 см.

Прежде чем приступить к замене датчика тяги, важно ознакомиться с устройством газовой колонки

Типы датчиков тяги

Устройство реле различают по принципу функционирования камеры сгорания. Выделяют 2 вида конструкции: открытого и закрытого типа. В газовом котле с открытым видом камеры сгорания работает датчик тяги. Устанавливают его в дымоуловитель. Подача газа прекращается, если биметалл превысил норму расширения, разрывая контакт в цепи. Клапан реагирует на сигнал и перекрывает движение к запальнику.

Котлы с открытым типом камеры сгорания представляют опасность в виде обратной тяги. Она возникает если:

  • дымоход забит мусором и сором;
  • дует сильный порывистый ветер, который задувает систему.

В этом случае угарный дым втягивается из дымохода в комнату. На такие случаи датчик тяги не рассчитан, поэтому специалисты дополнительно советую устанавливать датчик загазованности. Это предотвратит возникновение несчастных случаев.

В газовых котлах с закрытым типом камеры сгорания устанавливают пневмореле. Его работа заключается в контроле вентилятора, который создает принудительную тягу и способствует втягиванию продуктов горения в дымоход и вывод их на улицу.

Выделяют проводные и беспроводные датчики. Первые сигнализаторы требуют дополнительного монтажа к проводным соединениям. Беспроводные реле работают от радиосигнала. Такие датчики устанавливают в случаях, если контроль за работой прибора осуществляют из другого помещения.

Беспроводной сигнализатор состоит из 2 блоков. Первый устанавливают возле котла и подключают к его клеммам, а второй – в комнату, из которой производят управление оборудованием. Эти блоки связаны радиосигналом. Контроллер оснащен клавиатурой и дисплеем для удобства работы.

По осуществляемым функциям термостаты разделяют на простые и программируемые. Первые реле выполняют только одну задачу: отслеживать заданную температуру. Программируемые сигнализаторы могут выполнять функции, необходимые для анализа работы котла дистанционно:

  • настройка температурного режима для работы в дневное и ночное время;
  • программирование прибора по дням недели;
  • отслеживание влажности в помещении (в этом случае устройство дополнительно снабжают гидростатом);
  • поддержание заданного параметра влажности.

Разновидность датчика тяги зависит от принципа работы газового котла

Неправильное расположение дымохода способствует задуванию ветра и затуханию горелки. Чтобы подобные случаи не возникали, специалисты советуют дополнительно устанавливать стабилизатор.

Возможные неисправности и методы их устранения

Если при нажатии кнопки подачи газа горелка включается и тут же гаснет, это говорит о неисправности термопары. Также это может быть результатом плохого контакта преобразователя с электромагнитным клапаном.

Ремонт неисправности термопары газового котла заключается в следующем:

  • извлекают конец термопары, открутив гаечным ключом прижимную гайку, при помощи которой преобразователь прикрепляется к клапану,
  • если при осмотре обнаруживается наличие загрязнений или окислов, зачищают место контакта мелкой шкуркой,
  • далее при помощи мультиметра проверяют работоспособность устройства.

Если при проверке датчик показывает напряжение 50 мВ, можно попробовать запустить котел. Если проблема осталась, и горелка гаснет, это может свидетельствовать о неисправности электромагнитного клапана.

В случае если клапан в рабочем состоянии, следует обеспечить корректное соединение преобразователя с клапаном: найти соответствующее положение прижимной гайки для оптимального контакта.

Следует знать, что если преобразователь газового котла вышел из строя, прибор не подлежит восстановлению. Здесь необходимо выполнить замену термопары, установив вместо нее новый образец. Продукция этой категории предлагается множеством отечественных и зарубежных производителей, среди которых «Арбат», Жуковский завод АОГВ, концерн Honeywellи другие промышленные компании. Ценовой диапазон на это устройство варьируется в пределах 600-2000 р.

Основные сферы применения термопар – автоматика газового оборудования, установки литейной промышленности и множество других направлений производства. На базе этого прибора разработан целый ряд терморегуляторов и термометров бытового и промышленного назначения. В руках народных умельцев термоэлектрический преобразователь может стать основой для мини электростанции, его используют для создания зарядных устройств, при помощи которых можно заряжать маломощные устройства от открытого огня, в том числе, и от костра.

Ремонт

Самостоятельный ремонт повредившейся автоматики котла — дело не только малоприятное, но чаще всего и практически безнадежное, поскольку паспорта котлов пишутся всё-таки не для этих целей. А без точного знания схемы и всех тонкостей устройства автоматической системы простому человеку (не электронщику) лучше даже не начинать. Конечно, я не открою Америку, если скажу, что лучшим решением будет изначально брать котел с надежной автоматикой от уважаемого производителя, так вы меньше рискуете нарваться на неприятности.

Для управления насосами, станциями и прочими устройствами водоснабжения необходимо использовать специальные приборы. Дифференциальное реле давления воды для насоса позволяет автоматически выключать либо включать насос при изменении напора в системе.

Назначение датчика тяги

Чтобы лучше понять, как работает колонка и почему она отключается, нужно изучить принцип работы ее составляющих. Одной из главных деталей подобного устройства является датчик тяги.

Датчик тяги или термореле – это устройство для определения интенсивности тяги в дымоходе газового котла

Датчик тяги или термореле определяет силу тяги в газовом котле. Именно он подает сигнал о том, что тяга колонки перешла допустимые границы.

Помимо функции обеспечения вывода наружу продуктов горения, тяга отвечает еще и за нормальное сжигание газа. Если газ в колонке не будет гореть, то дорогостоящее устройство может сломаться.

Недостаточная тяга может стать причиной затухания колонки, поэтому если у вас возникла такая проблема, прежде всего, проверьте именно тягу в котле. Именно этот показатель является самой частой причиной неправильной работы колонки.

Именно датчик тяги помогает вовремя выбрать неправильную работу котла и устранить ее причины. Без этого элемента безопасность функционирования такого устройства не будет полноценной.

Типы датчиков

Подобные датчики классифицируются по котлам, в которых они установлены, а котлы классифицируются по виду тяги, которая в них обеспечивается.

Котлы бывают:

  • с естественной тягой;
  • с принудительной тягой.

Датчики в них выполняют одну и ту же функцию, работают примерно по одному и тому же принципу, хотя имеют разную конструкцию.

С естественной тягой

В газовых устройствах, в которых тяга обеспечивается естественным образом, камера сгорания имеет открытый тип, а скорость вывода продуктов сгорания регулируется изменением размеров выводной системы.

Контроллер в такой установке – высокочувствительная пластина из биметаллического материала, к которой подсоединен контактный провод. Если тяга поддерживается на нормальном уровне, то пластина остается в первоначальном положении и устройство работает дальше без перебоев.

Если температура повышается и достигает определенного уровня (прописан в технической документации), то металл пластины за счет особой структуры строения начинает плавиться и контакт от него отстает, закрывая газовый клапан. Как только причина неисправности устраняется, газовый клапан возвращается в первоначальное положение.

С принудительной тягой

В установках с принудительной тягой камера сгорания имеет закрытый тип, а выход продуктов горения обеспечивается за счет установленного на выходе трубы вентилятора.

В таких устройствах контроллер имеет более сложную конструкцию. Он является чувствительной мембраной, работающей в паре с термореле. Мембрана контролирует скорость вывода продуктов горения. Если она опускается меньше заданной, то мембрана перестает деформироваться и реле размыкает контакты, отключая подачу газа.

Конструкция и принцип действия датчика

Учитывая разнообразие исполнения газовых котлов, следует отметить, что датчики контроля тяги встречаются также разной конструкции. Если рассматривать их конструкцию исключительно обобщённо, речь пойдёт о достаточно простом механизме приборов.

Основой практически любого сенсора контроля тяги газового котла выступает биметаллический элемент, меняющий форму при изменениях температурного фона. Фактически это простая биметаллическая пластина, которая изгибается при нагреве или охлаждении.

Изменением формы пластины управляется контактная группа, переводящая состояние контактов на «включено» или «выключено». Коммутационный сигнал контактной группы передаётся на контроллер газового котла или на более простой механизм управления подачей газа.

Тип датчика, контролирующего тягу в дымовом канале, зависит от используемого котла.

Так, существуют и применяются на практике два типа газовых котлов:

  1. Конструкции, оснащённые простым дымоходом (с естественной тягой).
  2. Конструкции, оснащённые дымоходом с турбиной (с принудительной тягой).

Эти конструкции отличаются одна от другой и датчики тяги, используемые для них, также разнятся.

Устройства для котлов с естественной тягой

В котлах с естественной тягой применяется так называемый колпак дымовых газов, в тело которого встраивается простой миниатюрный термостат, как показано на картинке ниже.

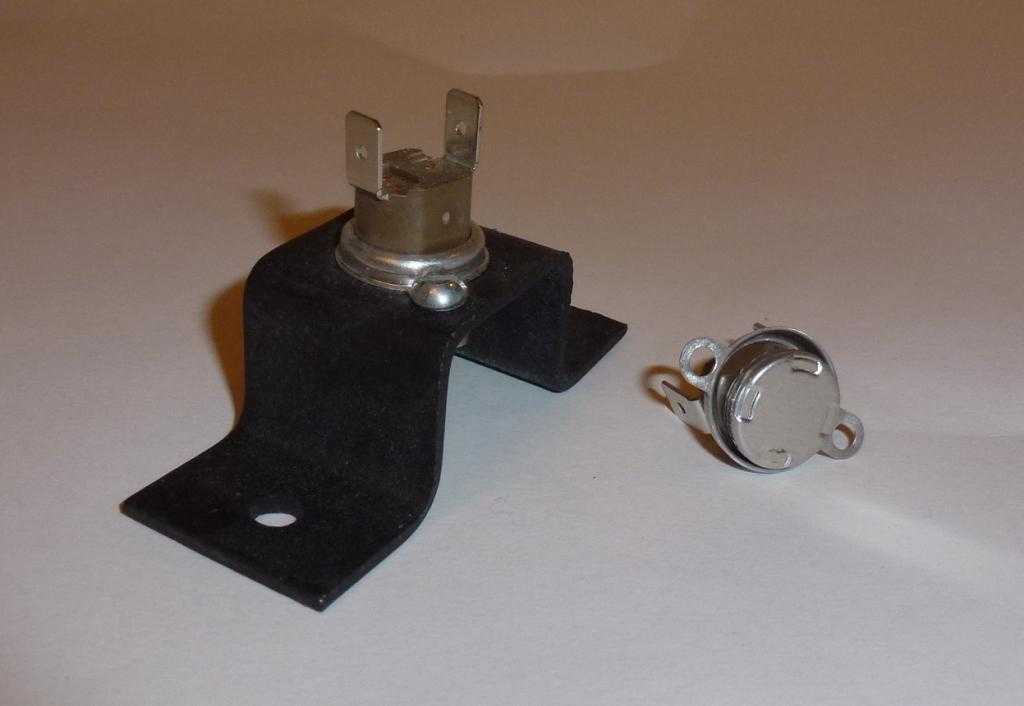

Термостат простой конструкции в миниатюрном исполнении обычно наделяется соответствующей температурной меткой непосредственно на корпусе (на металлической обечайке). Эта метка (например, 75º) указывает температурную границу срабатывания контактной группы сенсора.


Термостатический прибор подобного исполнения устанавливается, как правило, в составе конструкций навесных газовых котлов, где используется колпак дымовых газов, встроенный в линию дымохода

Действует такое устройство просто. Если дымовые газы, проходящие через колпак с установленным датчиком, нагреют прибор выше установленного температурного параметра (что говорит о нарушении нормы режима тяги), контакты разомкнут цепь.

Соответственно, по причине разомкнутой цепи выключится из работы (заблокируется) система подачи газа на котёл. Повторно оборудование запустится только после остывания сенсора и восстановления разомкнутого контакта.

Конструкции датчиков турбинных котлов

Котлы, оснащённые дымоходом с турбиной, имеют несколько иной датчик определения тяги газового котла с принципом работы, отличающимся функционально. Прежде всего, отличие заключается в том, что сенсор фактически управляет вентилятором турбины котла. Иными словами, осуществляется контроль оптимальной тяги дымовых газов вентилятором.

Именно поэтому устройство датчиков тяги турбинных газовых котлов выполнено не под контроль температуры, а под контроль объёма проходящих угарных газов.

Такие датчики работают по факту наличия оптимального разрежения внутри камеры сгорания, имеют контактную группу из трёх элементов:

  • контакт COM;
  • нормально открытый (NO);
  • нормально закрытый (NC).

Конструктивно приборы выполняются разными по форме, но их принцип действия остаётся неизменным. По факту образования рабочих условий внутри камеры газового котла (оптимальное разрежение) подводимым давлением воздуха замыкается контактная группа, отправляя сигнал на подачу газа.


Несколько другой тип сенсорных элементов, предназначенных контролировать тягу в котле – конструкции, принцип действия которых основан на разнице давлений исходящего потока

Как поступить, если колонка не включается

Открыли смеситель, но не дождались горячей воды? Все потому, что техника не работает, горелка не зажигается. Если прибор находится на гарантии, можно обратиться в сервисный центр. Если гарантия уже недействительна, тогда вы сможете справиться самостоятельно. Все проблемы и решения мы опишем в статье.

Приведенные ниже примеры характерны для моделей «Нева» 4610, 3208, 4510, 4510 м, 4511, 4513, 5514, а также «Нева Транзит».

Колонка плохо зажигается, тухнет запальник

В данном случае срабатывает система безопасности. Чаще всего подобную неполадку можно встретить в автоматической технике с электронным розжигом.

Задача запальника — поджигать горелку. Он должен работать непрерывно. Прогревая термопару, запальник подводит ее к горелке, где происходит зажигание топливной смеси. Если возгорания не происходит, датчики защиты отключают технику, чтобы избежать скопления угарного газа.

Чтобы провести ремонт, нужно понять, как функционирует система безопасности.

Термопара состоит из сплава нескольких металлов. При нагреве она вырабатывает ЭДС (электродвижущую силу), питая таким образом электромагнитный клапан. Почему колонка долго не горит? Зачастую нарушается изоляция проводника термопары — он выходит из строя. Оголившиеся провода могут замыкать на корпус.

Когда термопара достигает определенной температуры, вырабатывает электрический ток. Он приводит в движение стержень клапана. Последний открывается, запуская газ в горелку. Если искры нет, пламя не зажигается — термопара остывает, возвращая стержень в исходной положение. Клапан закрывается, подача топлива прекращается. Поэтому при открытии смесителя не случится возгорания.

То же самое случается, когда тухнет фитиль. Это может произойти при прекращении подачи топлива или сквозняке. Для проверки фитиля поступите так:

  • Возьмите батарейку АА напряжением 1,5 В.
  • Подключите к обмотке катушки.
  • Зажгите фитиль. Если горит — деталь рабочая. При отключении батарейки пламя должно погаснуть.

Если в помещении наглухо закрыты окна и плохая вентиляция, прибор перегревается и срабатывает термопредохранитель. Это значит, что перегрев достиг 90 градусов. Чтобы убедиться, что причина неполадки в предохранителе, отсоедините выводы и замкните между собой. Если техника стала работать как обычно, требуется замена термодатчика.

Как установить датчик тяги газового котла

Отопительное оборудование специалисты рекомендуют устанавливать в отдельном помещении. Для этого выбирают самое холодное помещение без радиаторов. Датчик тяги устанавливается на газовом котле. Обогреватель располагают в месте, защищенном от попадания солнечных лучей. Также помещение должно быть вдали от сквозняков. Здание не может располагаться в зоне ветров, чтобы избежать возможности затухания горелки.

При помощи клеммы на газовом котле крепят термореле. Если необходимо установить дополнительное оборудование, изучают инструкцию от производителя

Разные модели котлов имеют свои нюансы при монтаже, поэтому важно соблюдать указанные рекомендации


Установку термореле производят зажимами, которые отходят от термостата или теплообменника

Если прибор необходимо разместить вне корпуса колонки, его освобождают от передней панели. В месте монтажа подготавливают углубление по размерам реле, снабжают короб крышкой, чтобы была возможность заменить элемент в случае его поломки.

Внимание! Специалисты рекомендуют выносить термореле в случаях обустройства теплого пола, чтобы контролировать работоспособность системы. Греющий кабель соединяют с контактами, а датчик с клеммами

Крепят шнур питания, выполняют при этом фасовку. Поверх устанавливают переднюю панель и закрывают крышкой

Греющий кабель соединяют с контактами, а датчик с клеммами. Крепят шнур питания, выполняют при этом фасовку. Поверх устанавливают переднюю панель и закрывают крышкой.

Порядок диагностики для турбированного котла

В котле, который оснащен вентилятором для удаления продуктов сгорания обеспечение безопасности работы несколько сложнее. Проверку тяги осуществляет внешнее устройство – пневмореле. В вытяжной трубе также устанавливается устройство для измерения расхода воздуха (устройство Вентури или трубка Пито), которое соединяется с пневмореле через пластиковые трубочки. То есть в этом случае принцип контроля тяги такой: если расход воздуха, создаваемый вентилятором, в вытяжном трубопроводе больше минимального значения на которое настроено пневмореле, то контакты реле замыкаются и плата дает сигнал на розжиг, если расход воздуха меньше (тяга не достаточна) – контакты размыкаются и работа котла будет остановлена.

То есть в типичной схеме дымоудаления такого котла будет:

  • впускной трубопровод

  • вентилятор

  • устройства контроля

  • выпускной трубопровод

Впускной трубопровод – это труба, по которой воздух поступает в камеру сгорания (в турбированном котле она закрыта). Если например, оголовок трубы зимой покрылся инеем – притока не будет, вентилятор при этом характерно тише работает – котел не запустится. При условии, что с выпускной трубой все в порядке и других проблем нет – если открыть камеру сгорания – то котел запустится в штатном режиме.

Работу вентилятора можно оценить визуально (лопасти видны без демонтажа). Если при включении котла вентилятор не запускается, то в большинстве случаев либо с платы не поступает сигнал (неисправна плата), либо неисправен сам вентилятор. Повреждение проводки иногда встречается, но редко. Работники сервисных служб проверяют работоспособность вентилятора напрямую подавая на него напряжение. Если вентилятор срабатывает – вероятнее всего потребуется диагностика и ремонт платы управления.

Если вентилятор включается, и воздух нормально поступает в камеру сгорания, но котел не запускается из-за ошибки дымоудаления – нужно проверить срабатывает ли пневмореле. Проверить, что реле срабатывает можно визуально (реле издает характерный щелчок) а еще лучше тестером – проверить замыкание контактов в проводке, т.к. реле может срабатывать, но по каким-либо причинам сигнал не доходит до платы управления.

Если пневмореле не срабатывает – нужно убедиться, что в подводящих трубочках отсутствуют загрязнение или конденсат, они не повреждены. Как вариант – можно самостоятельно создать разрежение в подводящей трубке и убедится, что реле срабатывает. Если не срабатывает – вероятно, что оно неисправно и подлежит замене (в большинстве случаев они не разборные и не подлежат ремонту).

В том случае, если принудительно реле срабатывает, но штатно, при запуске котла – нет, то следует осмотреть устройство Вентури (или Пито) на предмет повреждений или загрязнений. Малейшие деформации или загрязнение могут приводить к неисправности.

Так как устройство Вентури располагается в выпускном трубопроводе – то могло быть деформировано высокой температурой выхлопных газов.

Проблемы с выпускным трубопроводом могут быть те же что и с впускным, но убедиться в отсутствии блокировки можно, пожалуй, только визуально или, замерив, фактическое разряжение прибором через специально предусмотренные контрольные отверстия.

Устройство контроля расхода воздуха устанавливается внутри выпускного трубопровода. Здесь есть вероятность повреждения высокой температурой (деформация трубки) или загрязнения.

В некоторых современных котлах могут быть установлены вентиляторы с регулируемой частотой вращения, которая задается в настройках в зависимости от типа применяемого дымохода и его длины (например, в некоторых моделях Buderus и Ariston). Поэтому не лишним будет изучить инструкцию по эксплуатации оборудования, так как на практике были случаи, когда неправильная настройка платы была источником проблемы.

Данная статья описывает наиболее частые и очевидные причины неисправностей газовых котлов, связанных с удалением продуктов сгорания. Разные котлы могут быть оборудованы разными схемами контроля – мы рассмотрели самые популярные.

Также обращаем внимание, что отключать устройства контроля недопустимо – все они предусмотрены для безопасной эксплуатации оборудования. Если есть проблема – ее нужно устранить!

Принцип работы датчика

Газовый котел работает за счет сжигания голубого топлива. Естественно, при этом выделяются продукты горения. Если они будут попадать в помещение, то это чревато тяжелым отравлением всех жильцов дома, вплоть до летального исхода. Поэтому конструкция колонки предусматривает подсоединение к дымоходу, через который и происходит вывод всех вредных веществ на улицу.

Естественно, для качественного отвода вентиляционная шахта должна обладать безупречной тягой. Но бывает так, что происходит какое-то нарушение — например, дымоход может забиться мусором или сажей. Если в подобной ситуации котел будет упорно продолжать сжигать топливо, то продукты горения неизбежно пойдут в дом.

Чтобы это предотвратить, в конструкцию газового котла входит такой элемент, как датчик тяги дымохода. Он располагается в том месте, которое находится между вентиляционным каналом и корпусом оборудования. Разновидность датчика зависит от типа котла:

  • в котле с открытой камерой сгорания защитный датчик — это металлическая пластина, к которой подсоединен контакт. Эта пластина и есть тот индикатор, который отслеживает повышение температуры. Дело в том, что нормально выводящиеся газы обычно нагреты до 120–140 градусов. Если же отток нарушен, и они начинают скапливаться, то это значение повышается. Металл, из которого сделана пластина, реагирует на подобную ситуацию и расширяется. Прикрепленный к элементу контакт смещается и перекрывает клапан, отвечающий за подачу газа. Таким образом, процесс горения прекращается, а вместе с этим предотвращается и поступление новой порции вредных веществ,
  • в котле с закрытой камерой сгорания отвод продуктов осуществляется по коаксильному каналу, при этом используется вентилятор. Датчик в данной случае представляет собой пневмореле с мембраной. Реагирует он не на температуру, а на скорость потока. Пока она в пределах допустимого, мембрана изогнута, а контакты находятся в замкнутом положении. Когда скорость потока становится слабее, чем нужно, мембрана выпрямляется, контакты размыкаются, и это приводит к перекрытию клапана подачи газа.

Как видите, если датчик тяги срабатывает, отключая газовую колонку, это означает какие-то неполадки в работе оборудования. Например, это может быть:

  • изначально некачественная тяга. Это первая и главная причина, по которой может срабатывать датчик. Как правило, данное явление связано с неправильным монтажом вытяжной конструкции. Если продукты сгорания плохо вытягиваются, то это представляет опасность для всего живого в доме,
  • обратная тяга. Это явление происходит при образовании в дымоходе воздушной пробки. Газы, которые в норме должны продвигаться до самого верха трубы и выходить затем наружу, не могут преодолеть это препятствие и возвращаются назад, наполняя собой помещение. Эффект обратной тяги может возникнуть в том случае, если теплоизоляция дымохода сделана очень плохо. Перепад температур и приводит к образованию воздушных пробок,
  • засорение дымохода. Неопытным хозяевам может показаться, что труба, выходящая на крышу, просто не может ничем забиться. На самом деле, есть немало факторов, которые влекут за собой образование засора. Первый из них — это птицы. Они могут вить гнезда на трубе, которые затем падают вниз. Да и сами пернатые нередко умудряются застрять в дымоходе, а затем гибнут там. Кроме птиц, следует учитывать еще и возможность попадания, например, листьев, а также отложение сажи на внутренних стенках трубы. Если дымоход засорен, интенсивность тяги становится слишком низкой, и выход здесь только один — прочистка,
  • сильный ветер. В случае неправильного расположения трубы порывы могут попадать в нее и задувать горелку. Естественно, в таких случаях датчик перекрывает подачу топлива. Чтобы избежать подобной опасности, необходимо приобрести и установить стабилизатор.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
