Методика проверки и испытания узо

Как проверить УЗО: способы тестирования

Как проверить УЗО на работоспособность? Существует несколько надежных и безопасных способов для диагностики УЗО. Некоторые начинающие специалисты советуют проверить защитное устройство путем прикосновения к корпусу электроприбора, который подвержен утечке тока. Такая диагностика опасна для жизни человека, так как при этом УЗО может не сработать.

Кнопка тест на УЗО

Рекомендуется проверять защитное устройство периодически раз в три месяца, если возникают негативные воздействия на прибор, такая проверка должна производится чаще. Польза от такого тестирования будет — гарантия безопасности пользования электроприборами.

Кнопка Тест

Самый легкий метод проведения диагностики — надавить кнопку Тест. Эта кнопка установлена на лицевой панели данного агрегата. При испытании прибора этим методом, в электрической цепи возникает искусственно образованная утечка. Далее последует отключение УЗО и цепь обесточится.

Если выключение не произойдет, то причиной может послужить:

• неправильно подключенное устройство;
• неисправность клавиши;
• поломка устройства.

Две последние причины можно обследовать собственноручно.

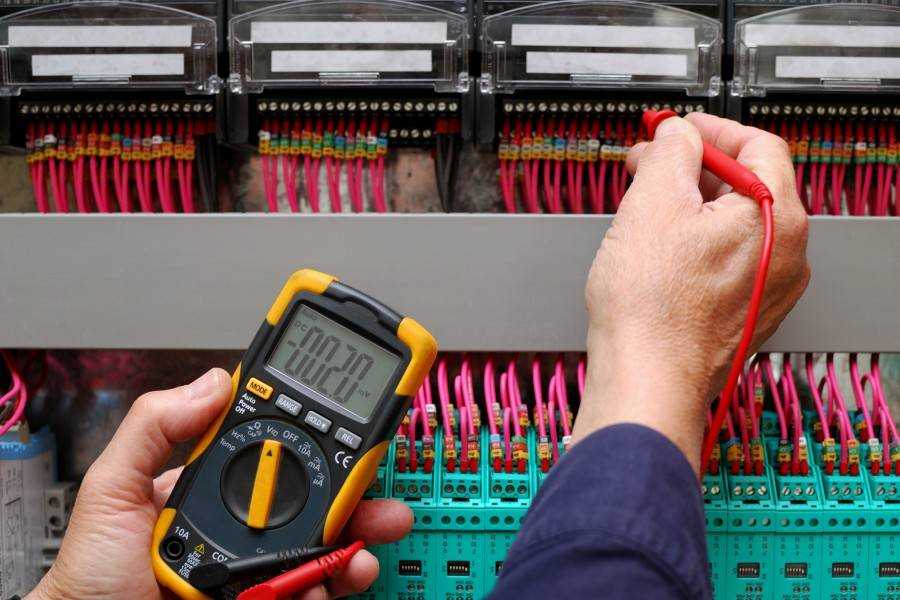

Проверка тестером

Для этой процедуры необходимо иметь мультиметр, реостат, проводники, лампочка на 10Вт, резистор, имеющий сопротивление в 2 кОМ. Следует скрутить последовательную цепь из вышеперечисленных предметов. Незадействованный щуп тестера присоединяется с нулем проверяемого прибора, а другой проводник реостата подсоединяется к фазному значению. Реостат в данной ситуации служит для переключения показателя утечки тока.

Проверка УЗО тестером

После подключения повернуть переключатель реостата для повышения размера тока. В итоге тестер выдаст показание, которое будет соответствовать срабатыванию УЗО.

Проверка батарейкой

Испытание на исправность аппарата этим методом заключается в следующем.

Десятисантиметровый провод подсоединить к полюсу УЗО. Затем к пальчиковой батарейке необходимо притронуться одновременно двумя проводами к полюсам батарейки. Другой проводник, как правило, вмонтирован производителями еще при изготовлении УЗО. Зачастую он расположен снизу устройства.

После прикосновения должно произойти отключение. Ежели этого не случилось, то следует поменять полюса и попробовать еще раз прикоснуться. В результате должно произойти отключение УЗО. В случае несрабатывания данное защитное приспособление не работает.

Проверка лампочкой

УЗО в выключенном состоянии

Как проверить УЗО другим способом? Также допускается проверка аппарата посредством лампочки. С этой целью нужна лампа на 10 Вт, провод, отвертка, резистор, патрон, а также изолента. Стоит отметить, что лампочка должна подходить резистору по техническим характеристикам. То есть мощность лампы должна совпадать с мощностью последнего, в противном случае, диагностику произвести не получиться. Источник света на 10Вт обладает сопротивлением в 5350 Ом, а средний резистор – 2,35 кОм.

На жилых объектах защитное устройство устанавливается на 30мА, для обследования следует составить цепь, имеющую сопротивление 7,7кОм. Эта величина рассчитывается при помощи формулы: напряжение разделить на силу тока. Как правило, бытовая электролиния содержит напряжение в 220В.

Далее собирается цепь последовательно, предварительно распознав в розетке фазный провод. Итак, один из концов собранной цепи воткнуть в гнездо розетки соответствующее фазному показателю, а другим притронуться к клемме заземления в этой же розетке. В случае исправности проверяемого устройства, должно следовать незамедлительное отключение.

Необходимо обратить особое внимание, если в здании отсутствует заземляющий провод по каким-либо причинам, данную проверку произвести будет невозможно. В этой ситуации диагностику можно произвести в распределительном щитке

При этом один из проводов прикладывается к нулю N, а другой – к фазе L. В случае исправности прибора произойдет отключение.

Проверяем автоматический выключатель

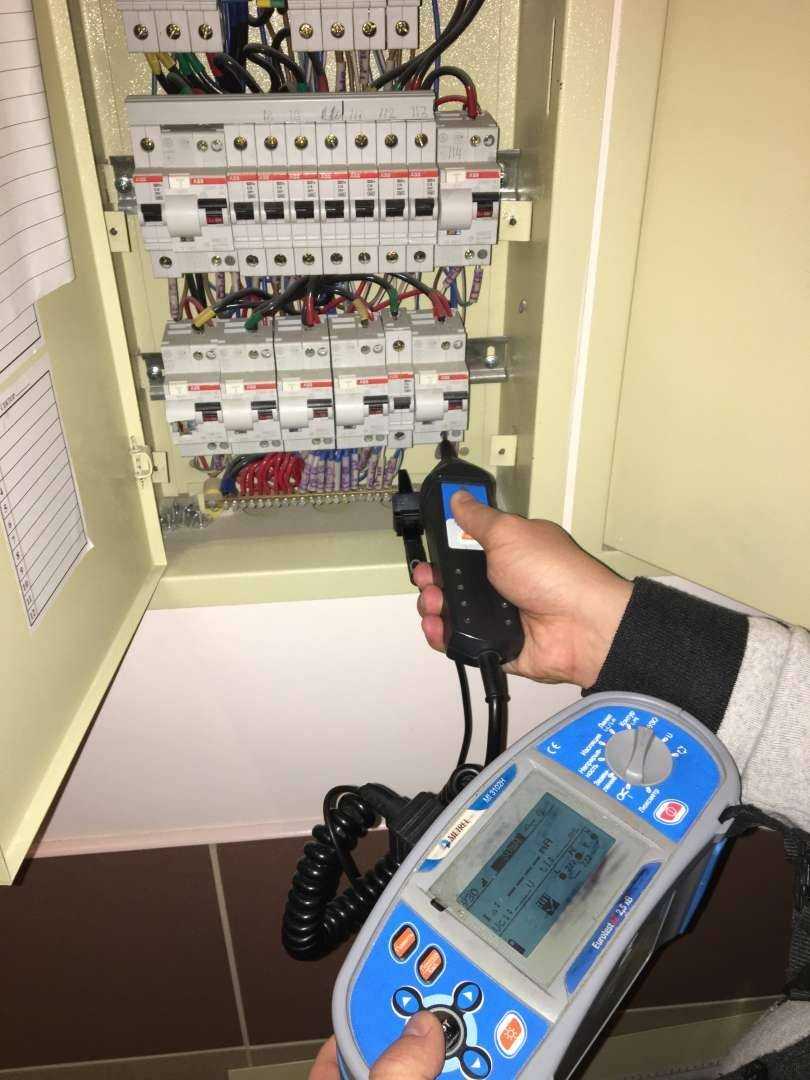

На больших предприятиях для проверки дифавтоматов пользуются услугами специализированных лабораторий, именно ее отчет является вердиктом в вопросе дальнейшего обслуживания и использования прибора. Сразу проверить дифференциальный автомат в момент покупки проблематично, ведь защита от КЗ, перегрузочные характеристики, время срабатывания каждой из защит для проверки требуют специального лабораторного стенда. Потому провести испытания в «кустарных» условиях задача вряд ли выполнимая, тем более для электрика-любителя.

Хоть проверка автоматов и рассматривалась ранее, напомним, что визуальный осмотр на соответствие маркировок их качество, а так же качество сборки убережет вас от покупки явно цехового прибора.

При этом у дифавтомата есть существенное отличие от обычного – наличие устройства защитного отключения. Данный компонент контролирует качество изоляции, если точнее, реагирует на наличие механических повреждений и иных факторов ухудшающих ее характеристики. Работоспособность УЗО является главной прерогативой при проведении контроля предшествующего установке в электросеть, ведь именно этот механизм защищает пользователя, а новую человеческую жизнь, в отличие от оборудования, купить не получится.

Классификация защитных устройств

Чтобы любой потребитель смог правильно определиться с моделью, перед тем, как выбрать УЗО для квартиры из множества предлагаемых модификаций в торговой сети, специалисты создали классификацию, основанную на следующих параметрах:

• принципиальный метод отключения;
• происхождение дифтока;
• временная задержка отключения дифтока;
• конструкционное число полюсов;
• технология монтажа.

Классификация по току Наиболее значимыми параметрами являются метод срабатывания и род дифтока. Метод в свою очередь делится на два варианта подключения — электромеханический и цифровой. В первом варианте УЗО отключает питание на аварийном участке, вне связи с сетевыми параметрами. Базисный эксплуатационный орган — тороидальный сердечник, с размещенными обмотками. Во время утечки, во вторичной электроцепи создается напряжение для включения реле поляризации, что активирует отключающий механизм.

Вам это будет интересно Как подключается датчик движения

Важно! Все модификации реализуемых устройств защитного отключения группируются по току нагрузки, протекающего через них. Они способны обрабатывать напряжение установленной формы колебаний

На корпусах бытовых агрегатов и в паспортных данных производителем указывается рабочее напряжение. Это значение обязано отвечать диапазону номинального электрического тока. Вариант АС станет активирован при мгновенном поступлении переменного напряжения утечки в управляемой электросхеме либо в случае его волнообразного усиления. Такие приборы маркируются «АС» либо символьным значком «~».

Когда необходимо проводить проверку

Периодичность проверки УЗО в электроустановках регламентируется требованиями нормативной документации. Контроль работоспособности дифференциальных автоматов защиты проводится при наступлении любой из следующих ситуаций:

• По завершении монтажа инженерной сети, во время осуществления пусконаладочных работ.
• В случае реконструкции или капитального ремонта объекта с заменой электрооборудования.
• После наступления аварийной ситуации для идентификации проблем и подсчёта понесённого ущерба.
• В случае включения в цепь новых потребителей с увеличением нагрузки.
• В профилактических целях, путём проверки работоспособности с помощью кнопки «Тест», не реже, чем 1 раз в месяц.
• Проверка срабатывания путём моделирования аварийной ситуации – не реже, чем 1 раз в 3 месяца.
• Комплексная проверка сети с инструментальным контролем автомата УЗО – 1 раз в 12 месяцев.

Периодичность проверки УЗО также может определяться балансодержателем или владельцем инженерной сети, если внутренние регламенты не противоречат нормативным требованиям.

Второй способ проверки УЗО — с помощью контрольной лампы

Любой человек может проверить и убедиться в том, что УЗО технически исправно, а его работа осуществляется правильно с достаточной практической надёжностью.

УЗО, как известно, срабатывает при появлении тока утечки, поэтому с помощью обычной лампы и сопротивлений мы сейчас и создадим эту утечку.

Итак, для проверки УЗО необходимы следующие инструменты:

1. — кусок электрического провода;
2. — лампа электрическая (лучшим вариантом будет лампа накаливания мощностью 10-15 Вт);
3. — патрон под электролампу;
4. — несколько сопротивлений;
5. — электроинструмент (отвертка, бокорезы, изолента и пр.).

Для начала давайте посчитаем, какой ток протекает через лампу, т.е. какой ток утечки мы сможем создать. Ток через лампу рассчитывается то следующей формулы: I=P/U. Где P мощность нашей лампы, а U напряжение сети.

Например, для лампы мощностью 25 Вт получим испытательный дифференциальный ток утечки, равный 114 мА. Конечно, проверка лампой получится очень грубая, так как у нас имеется УЗО с номиналом 30 мА, а мы пропускаем через него более 114 мА. Определенно это не хорошо.

У лампы, мощность которой 10 Вт сопротивление будет порядка 5350 Ом. Сила тока, который будет протекать через лампу, составляет примерно 0.043 А (43 мА). Это большой ток для проверки нашего узо на 30 мА, поэтому нужно его как то уменьшить. Сделать это можно добавив сопротивление.

В паспортах пишут, что устройство защитного отключения должно срабатывать при 30 мА утечки. В действительности отключение происходит при меньших токах примерно при 15-25 мА.

Я предлагаю собрать такую схему, в которой ток будет такой же, как и дифференциальный ток на который рассчитано УЗО, то есть 30 мА. По известным формулам из курса физики можно посчитать какое сопротивление, должно быть в цепи: R=U/I = 230/0.03 = 7700 Ом.

То есть для того чтобы по сети 230 В протекал ток величиной 30 мА сопротивление должно быть 7.7 кОм. Сопротивление самой лампы уже составляет 5.35 кОм осталось еще добавить 2.35 кОм. Такое сопротивление можно купить в любом магазине радиолюбителя, стоит оно не дорого.

У меня уже было несколько резисторов мощностью 5 Вт сопротивлением по 4.7 кОм, я решил использовать их. Но если подключить такой резистор последовательно с лампой на 10 Вт он конечно же сгорит, так как не рассчитан на такую нагрузку (лампа на 10 Вт, следовательно и резистор должен быть такой же мощности).

Однако если два таких резистора соединить параллельно, то их общая мощность будет как раз 10 Вт, а сопротивление этой цепи 2.35 кОм.

Теперь с помощью проводов соединяем эти сопротивления последовательно с нашей лампой.

Как проверить УЗО на срабатывание с помощью такого устройства? Если в вас в доме к розеткам подключен защитный ноль, то проверить УЗО на срабатывание можно в каждой розетке.

Для этого достаточно один конец провода нашего устройства соединить с фазой в розетке, другим коснуться на защитный ноль. Устройство защитного отключения должно сработать.

Если же у вас розетки подключены без защитного ноля (в большинстве случаев так оно и есть) то проверить каждую розетку здесь не удастся (разве что тянуть одножильный провод от щита в квартиру).

В таком случае проверить работоспособность узо можно только в электрическом щитке где оно установлено. Для этого один конец устройства подключаем на входную клемму нуля УЗО другим касаемся на выход фазы (обозначается 2).

Если у вас возникнет вопрос, зачем вообще лампочка в этой цепи? Для того чтобы визуально видеть что ток есть. Конечно, она будет работать как говорится в пол накала, но все равно визуально будет видно, что через нее проходит ток и утечка есть.

К примеру, уберем лампочку из схемы. Что будет, если сопротивление повредится (визуально же не скажешь, рабочее оно или нет). В таком случае, при проверки работоспособности УЗО, ток протекать мимо него не будет и ошибочно можно прийти к выводу, что УЗО неисправно.

Основные параметры

После торговой марки на корпусе обозначаются основные номиналы и рабочие характеристики УЗО.

Наименование и серия модели

Обратите внимание, что здесь вы не всегда увидите буквы УЗО, некоторые фирмы-производители обозначают данное устройство как ВДТ (выключатель дифференциального тока).
Величина номинального напряжения и частоты. В российской энергосистеме рабочая частота – 50 Гц

Что касается напряжения, то для однофазной сети в квартире это 220-230 В. Для частного дома иногда необходима трёхфазная сеть и рабочим напряжением будет 380 В.

Характеристики УЗО на видео:

1. Номинальный рабочий ток, это максимальная величина, которую способно коммутировать УЗО.
2. Номинальный дифференциальный ток отключения. Это величина, при которой устройство срабатывает.
3. Также здесь указываются температурные пределы работы УЗО (минимум – 25 градусов, максимум + 40).

1. Ещё одна токовая величина – номинальный условный ток КЗ. Это максимальный ток короткого замыкания, который выдержит устройство и не отключится, но при условии, что в цепи последовательно с ним будет установлен подходящий автомат.
2. Номинальное время срабатывания. Это временной промежуток от того момента, когда внезапно возникла токовая утечка и до того, как она должна погаситься всеми полюсами УЗО. Предельная допустимая величина – 0,03 с.
3. Обязательно на корпусе должна быть нарисована схема УЗО.

Методы проверки от простых к сложным

Существует несколько способов проверить качество срабатывания УЗО. Ранжируя их по степени сложности, получаем следующий набор возможностей:

1. проверка с помощью батарейки или магнита (только для электромеханических УЗО);
2. тестирование с помощью кнопки «Т» или «Тест», если таковая есть;
3. проверка с помощью контрольной лампы;
4. с помощью реостата;
5. проверка специальным прибором.

Самые первые в списке требуют минимум оборудования или не требуют его вовсе, а потому доступны любому человеку. Последними двумя способами проверки пользуются электромонтеры на производстве или сотрудники электротехнических лабораторий.

Дебютным методом проверки УЗО является использование специальной кнопки «тест»

Этот способ самый безопасный и распространенный. Кнопка «ТЕСТ» обычно находится на корпусе УЗО. Для проведения тестирования УЗО данной кнопкой не нужен никакой квалифицированный персонал, потому что эту проверку может выполнить рядовой пользователь. Как правило, на кнопке «тест» изображается большая буква «Т». Эта самая кнопка эмитирует случай токовой утечки мимо УЗО.

Величина тестового резистора, обладающего встроенным типом, при этом задает номинал тока такой утечки. Резистор подбирается так, что там протекает ток не более дифференциального, на который и рассчитывается само устройство.

В случае нажатия на кнопку «тест» устройство должно сработать мгновенно, если, конечно, оно было подключено к электрической сети правильно и находится в исправном состоянии. Сработать УЗО должно вне зависимости от подключения к нему нагрузки. Надо сказать, что в бытовых условиях такой проверки будет вполне достаточно. Лучше всего проверять устройство приблизительно один раз в месяц, чтобы постоянно контролировать работоспособность устройства.

Проверка устройства при помощи подобного встроенного штатного функционала представляет собой настоящую утечкой тока «с точки зрения УЗО». На такую утечку исправное устройство обязано среагировать мгновенным отключением. В то же время с точки зрения рядового пользователя вся эта ситуация представляет собой имитацию утечки в защищаемой цепи.

Проверка функций УЗО

Существует пять действенных способа проверки на исправность системы отключения дифференциального автомата на ток утечки:

• специальной кнопкой на корпусе выключателя;
• гальваническим элементом, вырабатывающим напряжение в ходе химической реакции, попросту говоря, батарейкой;
• имитацией ухудшения сопротивления изоляции, подключая резистор в цепь устройства;
• с помощью постоянного магнита;
• с помощью специального точного электронного прибора, выпускаемого для этих целей.

Рассмотрим каждый из способов проверки дифавтомата более подробно.

При нажатии на кнопку проверки работоспособности дифференциального автомата сразу же должно произойти автоматическое отключение его, если этого не произошло, то система УЗО, установленная в выключателе, неисправна. То есть, если кнопка тест не работает, последующая эксплуатация не будет обеспечивать надёжной защиты при пробое. Проверять таким способом стоит при правильно подключенном в сеть выключателе, так как некоторые дифавтоматы имеют электронную схему защиты и без подключения или при обрыве одного из питающих проводов, будь то ноль или фаза, срабатывать не будут. Данные автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от попадания под опасный ток, даже при обрыве нулевого подводящего проводника.

Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется на видео-уроке:

Стоит заметить, что для правильной проверки дифференциального автомата с помощью кнопки «Тест» не обязательно подключение потребителей, то есть нагрузки к его полюсам.

Данным способом проверяются как двухполюсные автоматические выключатели, рассчитанные на 220 Вольт, так и выключатели, предназначенные для трёхфазных цепей. Дело в том, что любое дифференциальное защитное устройство работает на сравнении входящих и исходящих токов, а замыкая контакты батарейки на одном из полюсов автомата, имитируется перекос этих токов, от чего и срабатывает механизм отключения.

На видео ниже наглядно показывается, как проверить дифавтомат с помощью батарейки:

I = U/R

Отсюда R = U/I, где величина напряжения зависит от величины его в сети, то есть 220 В, а ток указан на самом дифференциальном автомате. Например, при указанном токе утечки 10 mA: 220В/10mA = 22 кОм, а при 30 mA: 220В/30 mA = 7,3 кОм. Чтобы увидеть этот ток утечки мультиметром или тестером, нужно выставить его на амперметр и подключить последовательно к резистору.

Данное испытание можно проделать и лампочкой, но у неё очень низкое сопротивление и придется всё равно подключать дополнительный резистор. Для плавного изменения тока, можно в цепь также подключить диммер, применяющийся как регулятор яркости освещения ламп.

О том, как проверить дифавтомат с помощью резистора, подробно рассказывается на видео:

Таким способом в одном из электромагнитов, контролирующих и сравнивающих ток в цепи, наведётся магнитное поле, которое и даст сигнал на отключение автомата. Так проверить можно только электромагнитные, но никак не электронные дифавтоматы.

Данное устройство на уровне лабораторных исследований может произвести проверку и испытание как устройств защитного отключения, так и других более сложных измерений, вплоть до испытания высоковольтного электрооборудования. Но его стоимость для бытового использования, довольно, высока.

На видео наглядно показывается испытание дифференциального автомата измерителем UNI-T UT 582:

Вот мы и рассмотрели, как проверить дифавтомат на работоспособность батарейкой, магнитом и другими действенными способами. Надеемся, предоставленная информация была для вас полезной и понятной!

Рекомендуем также прочитать:

• Как проверить УЗО на срабатывание
• Причины срабатывания дифференциального автомата
• Причины поражения электрическим током

Проверка дифференциального автомата АД14 от ИЭК

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Принесли мне в электролабораторию (ЭТЛ) дифференциальный автомат АД14 от ИЭК с номинальным током 63 (А) и током утечки 30 (мА).

Тот еще динозавр, т.к. фирмы ИЭК (русскими буквами), как таковой уже не существует, а есть только IEK (латинскими буквами).

Да и устройств таких габаритов я уже давно не видел. Хотя поискав по каталогам IEK, все же нашел некий очень похожий дифавтомат АД14 от неизвестного мне производителя GENERICA. Что там делает этот бренд в каталогах IEK, я пока сказать не могу?!

Также подобные громоздкие дифавтоматы, причем двухполюсные, попадались мне как-то и у КЭАЗ (Курский электроаппаратный завод).

Итак, подозрения дифавтомата изначально падали на его дифференциальный элемент.

Если у дифавтомата закрыть ладонью правую часть, то у нас слева останется обычный четырехполюсный автомат.

Если закрыть ладонью левую часть, то справа у нас останется дифференциальный элемент, т.е. УЗО.

Так вот были подозрения именно на дифференциальный элемент, т.к. он постоянно срабатывал, что было видно по соответствующему индикатору (квадратной черной кнопке) на его корпусе.

Кстати, еще раз пользуясь случаем скажу, как же удобно, когда в дифавтомате имеется индикация срабатывания той или иной защиты (электромагнитная и тепловая защита или дифференциальная защита по току утечки), что значительно упрощает поиск причины срабатывания дифавтомата.

Естественно, что проще и быстрее проверить на работоспособность дифавтомат, нежели искать какие-либо неисправности в электропроводке, а вдруг, дифавтомат и вправду неисправен. Вот и проверим.

Сейчас вдаваться в подробности проверки дифавтомата я не буду. Если кому интересно, то читайте мою методику проверки УЗО и дифавтоматов, там все подробно расписано. А сейчас я проверю только дифференциальный элемент нашего экземпляра, а конкретно, произведу:

• измерение отключающего дифференциального тока (тока уставки)
• измерение времени срабатывания при разных кратностях тока (1-кратном, 2-кратном и 5-кратном)

1. Измерение отключающего дифференциального тока (тока уставки)

Для измерения отключающего дифференциального тока (тока уставки) в нашей электролаборатории имеется прибор MRP-200 от Sonel. Сейчас такой прибор уже снят с производства и вместо него выпускают более современный MRP-201. Но тем не менее мы пока довольствуемся тем, что имеем, да и прибор нас вполне устраивает.

Наш дифавтомат АД14 имеет тип «АС», т.е. срабатывает при возникновении переменного тока утечки (читайте про все разновидности и типы УЗО и дифавтоматов), является неселективным и имеет номинальный дифференциальный ток 30 (мА). Все эти параметры указаны непосредственно на его корпусе.

Теперь необходимо подключить наш дифавтомат к сети. Он является четырехполюсным и, соответственно, должен подключаться в трехфазную сеть 380 (В). Но я сделал чуть по-другому.

Во время проверки дифавтомата поблизости трехфазной сети 380 (В) у меня не было. Поэтому дифавтомат я подключил в однофазную сеть 220 (В), т.е. на один из фазных полюсов подключил фазу, а на нулевой полюс N — ноль.

Соответствующим образом подключил и нагрузку в виде розетки. Розетку я подключил для того, чтобы можно было проверять дифавтомат с помощью специальной вилки Uni Schuko прибора MRP-200.

В первую очередь нам необходимо проверить дифавтомат с помощью кнопки «Тест». Включаем дифавтомат и нажимаем на кнопку «Тест» — дифавтомат срабатывает.

Обратите внимание, что питающую фазу я подключил на тот полюс (третий полюс, клемма 5), где именно подключена цепочка кнопки «Тест» (резистор и контакт кнопки), а иначе при нажатии на кнопку ничего не произошло бы

Как проверить дифференциальный автомат

К сожалению, проверка у дифавтоматов, в условиях дома, таких важных характеристик как время срабатывания, перегрузочные характеристики, ток короткого замыкания не получится. Так как для проверки этих параметров необходимо иметь специальные приборы и оборудование.

Отличие дифавтомата от УЗО

Для дома вполне достаточно проверить дифференциальный автомат на срабатывание и соответствие току утечки защиты, при котором автомат отключается и обеспечивает защиту от поражения электрическим током. Дифференциальный автомат отличается от устройства УЗО только наличием автоматического выключателя. То есть это тот же УЗО плюс автомат в одном корпусе. Поэтому все проверки на пригодность дифавтомата аналогичны тестированию УЗО.

Виды проверок дифавтомата

Существует несколько способов проверки защитных устройств на работоспособность, это:

1. Проверка кнопкой «ТЕСТ», расположенной на корпусе прибора.
2. Обычной батарейкой от 1,5 В до 9 В.
3. Резистором, имитирующим нарушение сопротивления изоляции электропроводки и бытовых приборов.
4. Простым постоянным магнитом.
5. Специальным электронным устройством для проверки параметров дифференциального автомата и УЗО используемых в промышленности.

Перед приобретением устройства защиты нужно знать, какие задачи оно будет выполнять. Для противопожарных целей дифавтомат и УЗО выбираются с током утечки 300 мА. Если необходима защита от поражения электрическим током, используется устройство с током утечки 30 мА. В сырых и влажных ванных помещениях или банях нужна защита с током утечки 10 мА.

Проверка кнопкой «ТЕСТ»

Эта кнопка расположена на лицевой стороне дифференциального автомата. Перед проверкой работоспособности устройства его подключают к сети. При нажатии на кнопку «ТЕСТ» защита отключает сеть. Кнопка «ТЕСТ» имитирует ток утечки, как при нарушении целостности изоляции проводов.

Проверка кнопкой тест

Нажатием этой кнопки происходит закорачивание нулевого провода входной клеммы и фазового провода на выходе устройства, через резистор, рассчитанный на ток 30 мА (или другой ток утечки, указанный на автомате). Устройство защиты отключается и обеспечивает защитную функцию. Такую проверку можно делать без нагрузки. Дифференциальный автомат может быть электромеханическим или электрическим, главное правильно подключить его к сети.

Проверка батарейкой

Проверяются такие устройства батарейкой 1,5 В — 9 В с номиналом тока утечки 10 — 30 мА. Прибор с меньшей чувствительностью 100 — 300мА от батарейки не сработает. Устройство защиты с характеристикой А сработает от батарейки подключенный к выводам любой полярностью.

А для приборов с характеристикой АС батарейку подключают одной полярностью, если устройство не сработает нужно поменять полярность батарейки (минус к выходу прибора, а плюс ко входу). Таким способом проверяются только электромеханические УЗО.

Проверка тока утечки резистором

Проверяется ток утечки дифференциального автомата резистором подключенным одним концом ко входу нулевого провода, а другим к выходу фазной клеммы. Для УЗО с током утечки 10 мА, 30 мА, 100 мА и 300 мА резистор рассчитывается по формуле: R =U/I Приблизительное значение резисторов для разных токов утечки: 10мА -22 ком, 30мА -7,3ком,100мА – 2,2ком и 300мА — 733 ом.

При проверке на ток срабатывания один конец подключается к выходной клемме фазы, а второй к входной клемме нулевого провода. УЗО должно быть подключено к сети (нагрузка не обязательна). При таком подключении резистора должна сработать защита. Иногда дифференциальный автомат не срабатывает. Это объясняется некоторым разбросом номинала резисторов.

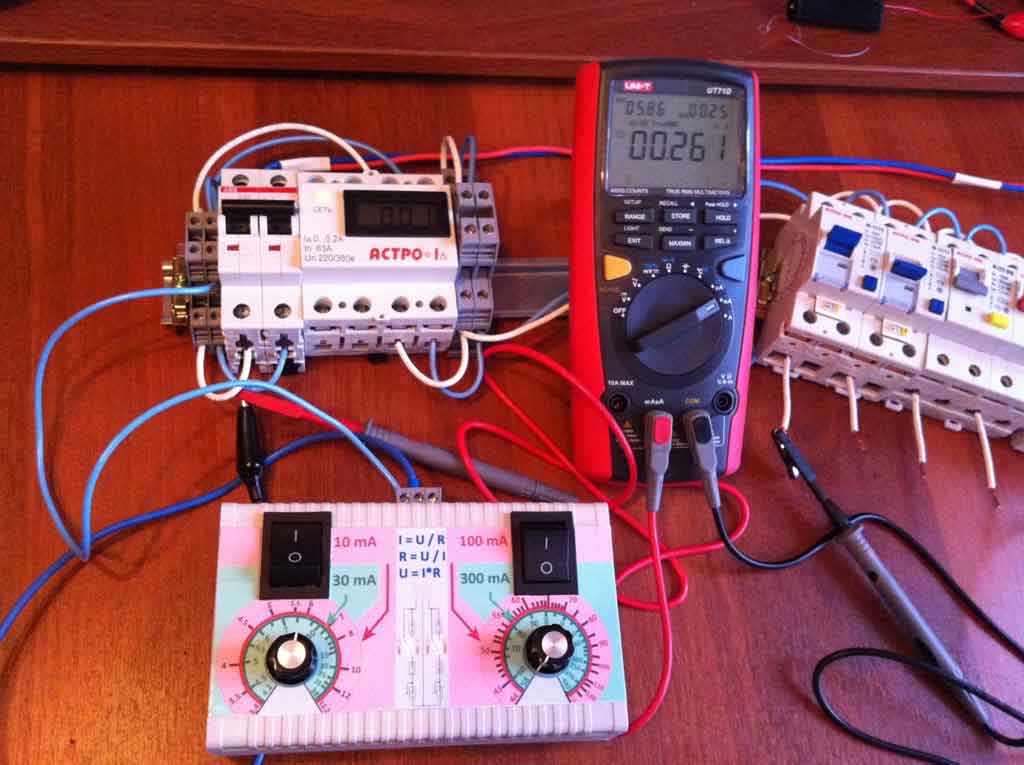

Наглядно ток утечки проверяют последовательным соединением переменного резистора (для тока утечки 30мА)10 ком с мультиметром со шкалой переменного тока на 100 мА. Резистор желательно брать многооборотный, для плавного изменения сопротивления.

Подключают резистор с мультиметром, подают сеть на дифференциальный автомат и плавным вращением ручки резистора от максимума, засекают ток, при котором отключиться защитное устройство. Далее замеряют сопротивление переменного резистора, оно должно быть приблизительно для тока утечки 30 мА — 7,3ком. Это способ измерения пригоден для электромагнитных и электронных устройств.

Тестируем защиту постоянным магнитом

Магнитом проверить можно только электромеханическое устройство защиты, электронное устройство не сработает.

Это объясняется тем, что когда магнит подносится к одному из боков УЗО, постоянное электромагнитное поле воздействует на дифференциальный трансформатор и вызывает перекос потенциалов на выходе автомата, защита отключается. У электронного вида устройств такого дифференциального трансформатора нет.

НОВОСТИ

10 Марта 2020

За 10 лет (с 2009-го по 2021 год) годовые технологические потери электроэнергии в сетях Курганской… Читать далее>>

10 Марта 2020

В 2021 году исполняется 100 лет плану ГОЭЛРО (ГОсударственному плану ЭЛектрификации РОссии), ставшему первым перспективным… Читать далее>>

10 Марта 2020

19 февраля, на телефон диспетчера Курганских городских электрических сетей поступил тревожный звонок: на опоре высоковольтной… Читать далее>>

10 Марта 2020

В преддверии летнего сезона энергетики напоминают садоводам и владельцам земельных участков: если по участку проходит… Читать далее>>

Классификация устройств защитного отключения

Качественный прибор обеспечивает отключение потребителей под напряжением, контролирует пропускаемость расчетного тока, обесточивает схему при разности тока входа и выхода. Производители выпускают широкую линейку аппаратов с различными характеристиками, исходя из которых они подразделяются на несколько типов.

Напряжение бытовой и силовой тяги

Типы УЗО В зависимости от условий, в которых будет работать УЗО, можно подобрать типы:

• АС – реагирует на внезапные или медленно нарастающие изменения переменного дифференциального синусоидального тока.
• А – срабатывает при внезапном повышении или медленном возрастании параметров переменного синусоидального и пульсирующего постоянного дифференциальных токов.
• В – отключается при изменениях переменного, выпрямленного, постоянного тока.
• S и G – селективные приборы, оснащенные режимом выдержки времени выключения.

Модели с электромеханическим управлением не привязываются к напряжению питания. Сигналом для них является дифференциальный ток. Электронные варианты запитываются от электролинии либо иного источника.

По количеству полюсов

В зависимости от особенностей электросети можно подобрать УЗО:

• 2Р, или двухполюсные. Подходят для однофазной линии. Оснащаются 4-мя парными клеммами с каждой стороны для подкидывания на нейтраль и фазу.
• 4Р, или четырехполюсные. Подходят для трехфазной и однофазной сетей. На каждой стороне аппарата имеется 3 клеммы для фаз и одна – для подсоединения нейтрали.

По номинальному току

Показатель должен равняться или быть больше, чем общий номинал выключателей для групп. Для бытового применения подходят модификации на 6000 А, но при наличии нового дома и трансформаторной станции вблизи на вводе ставятся УЗО на 10 кА.

По дифференциальному току

Оптимальным для защиты человека и животных будут аппараты, срабатывание которых происходит при дифференциальном токе в 30 мА. Выключатели, срабатывающие при токах от 100 мА, используются с противопожарными целями – они полностью обесточат линию.

Монтаж устройств осуществляется на стене, на дин-рейке. Существуют приборы, имеющие конструкцию переносок, адаптеров, розеток.

Как проверить работоспособность УЗО

Теперь рассмотрим различные способы проверки УЗО на срабатывание, поскольку необходимо убедится в работоспособности устройства до его эксплуатации. Рекомендуем проводить различные проверки регулярно, поскольку правильная работа УЗО не постоянна и со временем, может, нарушиться.

Проверка с помощью кнопки тест считается самым простым и доступным способом:

• Она находится на лицевой стороне и обычно обозначается характерным способом;
• После нажатия кнопки создается дополнительное сопротивление – защита сработает.

Иногда нажатие на кнопку тестирования, может, не сработать, что само по себе опасно. Но, устройство, может, нормально работать из-за этого такой вариант не считается единственным верным способом проверки.

И, что делать если кнопка тест не работает – есть несколько вариантов:

• При недавнем подключении, возможно, осуществлен неправильный монтаж УЗО;
• Когда проблема не в этом, и раньше защита реагировала на такое тестирование, тогда проводится полноценная проверка устройства и правильности его подключения;
• Иногда после проверки становится ясно, что УЗО исправно, а собственное тестирование не работает. Разрешается продолжение эксплуатации, но мы рекомендуем заменить устройство, поскольку в нем какая-то проблема и она, может, проявить себя немного позже;
• Если различные проверки доказали, что УЗО работает неправильно необходимо его заменить.

Но существуют и другие способы тестирования работоспособности устройства. Для одного из них придется использовать батарейку. С ее помощью создается ситуация похожая на утечку тока и УЗО должно сработать. Но в реальности такой утечки не будет.

Сложно выделить лучшие методы проверки, но этот считается самым простым и безопасным в сравнении с аналогами. Как это сделать:

• У использующегося устройства необходимо отсоединить все провода;
• К клеммам любого полюса подсоединяются провода для тестирования с помощью батарейки;
• Провода зачищаются и подводятся к поверхности плюса и минуса на боковой стороне батарейки. Если УЗО исправно, тогда его защита сработает.

Но чтобы способ сработал необходимо учитывать важные моменты. Рассмотрим их подробно:

• Необходим достаточный уровень мощности батарейки чтобы он, оказался, выше или равным значению на которое реагирует защита УЗО;
• Необходимо учитывать правильную полярность чтобы подсоединение дало результат. Если ничего не происходит придется изменить полярность. Опять ничего не получается это, может, указывать на неисправность.Но существует и другой нюанс устройство, может, обладать электронной системой управления.

Теперь вы знаете, как правильно проверить УЗО с помощью различных способов и для чего оно служит. Эта информация способна уберечь вашу сеть от неприятных ситуаций, ведущих к плачевным последствиям. Хотя существуют и другие варианты проверки, но они отличаются, более, трудоемким процессом.

Мы предложили вам самые простые и доступные тестирования работоспособности УЗО, и считаем, что этого достаточно в большинстве случаев. Но, если они по различным причинам не дадут необходимый результат можно использовать продвинутые варианты проверок или обратится к электрику, если собственных знаний не хватает.

{SOURCE}
