Инструмент для снятия изоляции с проводов: все про устройства для зачистки кабеля

Автоматический стриппер

В основном данный вид стриппера ничем не отличается от предыдущего, кроме как основным его преимуществом – отсутствием требования выбора подходящего гнезда. Вся его сущность заключена в едином гнезде, подходящем абсолютно любому диаметру сечения провода.

В отличие от двух предыдущих видов представленного инструмента автоматический стриппер аккуратно удаляет изоляцию с провода без каких-либо повреждений самого провода. Из всех действий, которые требуется выполнить для снятия оплетки, нужно лишь установить стриппер на проводе и нажать на рукоять.

К счастью, данным видом инструмента сможет справиться любой новичок, потому что изоляция снимается автоматически.

Единственным замечанием по этому прибору является настройка его гнезда под провода различного сечения, поэтому данный элемент способен снимать изоляцию далеко не со всех видов проводов, обязательно стоит учитывать данный параметр при подборе автоматического стриппера.

Помимо всего вышеперечисленного данный вид стриппера также способен обжимать провода создавая из нескольких единый, разрезать провода как кусачки и выполнять функции некоторых других инструментов.

Цена автоматического стриппера варьируется от 2000 до 5000 рублей.

1 Зачистка ножом

Это самый простой и доступный способ очистки провода от изоляции в домашних условиях. Но при этом он один из самых сложных, так как требует соответствующих навыков. Мы рассмотрим снятие изоляции с помощью трех ножей:

  • Канцелярский нож.
  • Нож с пяткой.
  • Специализированный нож для снятия изоляции.

Канцелярский нож

Канцелярский нож — это самый дешевый, но и самый опасный способ повредить жилу провода, особенно маленького сечения. Но если у вас нет никакого более подходящего инструмента, можно воспользоваться именно канцелярским ножом. Такой нож хорошо подходит для разделки плоских или круглых кабелей с «не залитой» изоляцией, то есть когда между внешней изоляцией и жилами есть пространство.

Чтобы снять изоляцию необходимо сначала аккуратно ее прорезать у торца, чтобы нож вошел между жилами (1). Затем за два фрагмента изоляции (2) аккуратно тянем до того места, где нам ее нужно будет обрезать. Оттягиваем изоляцию назад и обрезаем ее.

Изоляцию каждой жилы можно снять, проведя ножом по касательной от места, до которого нужно зачистить в сторону конца провода. .

Все манипуляции выполняем от себя: не стоит направлять лезвие в сторону пальцев. Для разделки лучше брать канцелярский нож с широким лезвием, так как он более жесткий.

Нож с пяткой

Эти ножи специально предназначены для разделки кабелей с плоской и круглой «не залитой» изоляцией. В сравнении с обычными канцелярскими ножами, таким устройством гораздо быстрее снимается изоляция и риск повредить жилу значительно меньше (хотя и не исключается полностью). Правда нож с пяткой удовольствие не из дешевых (стоит от 1500 до 5000 рублей), поэтому покупать его стоит, если регулярно работаете с укладкой плоского кабеля.

Для снятия изоляции заводим под нее пяточку (1), которая во время ведения будет упираться в жилу, и ведем нож до нужной нам точки. Затем круговым движением обрезаем изоляцию (2), освобождая тем самым жилу.

Как и в случае с канцелярским ножом, резать нужно от себя, так как он очень острый и есть вероятность, что в процессе ведения по кабелю он сорвется и травмирует электрика.

Специализированный нож для снятия изоляции

В данном ноже лезвие выдвижное и при этом может менять направление: для поперечного и продольного реза. Подходит для разделки кабелей диаметром 8 — 28 мм, причем с «залитой» изоляцией.

Для разделки провода необходимо выдвинуть лезвие по толщине изоляции, поместить провод, опустить скобу и потянуть провод от ножа. А чтобы обрезать лишнюю изоляцию, выставляем нож в поперечном положении, зажимаем провод у основания разрезанной изоляции, и круговым движением отрезаем ее.

Чистить домашнюю проводку небольшого сечения от изоляции таким ножом одно удовольствие, а вот для толстых кабелей не подойдет. В среднем такой нож стоит 1000 – 1500 рублей. Однако лезвие у него затупляется гораздо быстрее, чем у ножа с пяткой, но для бытовых нужд его хватит надолго. Из довольно прочных и долговечных моделей можем посоветовать Felo 58401811.

Рекомендации по безопасному удалению изоляции

Мероприятия, связанные с работой по электричеству, простыми не назовешь. Следует помнить, что поврежденный провод со временем выйдет из строя.

Не стоит забывать о том, что оголенная проволока в проводах слишком опасна. Поэтому при удалении изоляционного материала на большую, чем следовало, длину, излишки требуется удалять.

Для работы на бытовом уровне не стоит приобретать дорогостоящие средства, чтобы воспользоваться ими всего пару раз. В таком случае, вполне подойдут простое подручное оборудование.

Следует быть предельно аккуратным, производя работы по электрике. Во избежание нарушения жил, изоляционную оплетку следует прожимать медленно.

Чтобы миновать впоследствии больших проблем, лучше работать медленнее, но качественнее, ведь микроскопические нарушения проводки не видны глазу.

Для обеспечения надежного и безопасного контакта, советуют применять клеммники.

Монтаж проводки и кабеля по обыкновению заканчивается их соединением, контакт воздействует на работоспособность всей системы. Такой контакт должен быть надежен, соединение не может допускать электрических перебоев, необходимо его защитить от случайного доступа, то есть, вся проводка после демонтажа должна отвечать безопасности.

Исправность добиваются применением корпусов специального назначения и распределительных коробок. Остальные необходимые условия достигаются использованием сертифицированных зажимов или клеммников.

Если кабель состоит из тонких проводов, не всегда целесообразно удалять изоляционный материал, разъединив проводку. Для создания контакта можно применять специальные зажимы с зубьями. При этом допустимо не снимать изоляционный слой.

Установив прокалывающий зажим, можно добиться прокола изоляции. В некоторых случаях и этого будет достаточно.

Разница между проводом и кабелем

Когда описывают электропроводку, часто используют определение «провод» или «кабель», как проводник тока. Непосвященному в тонкости электрики человеку, может показаться, что это одно изделие. На самом деле, они отличаются.

Провод в традиционном понимании — это шнур с небольшим сечением. Такой проводник бывает одно или многожильным. Изоляции у него может не быть вовсе, а если есть, то она легкая в виде трубки. Снять ее вовсе несложно.

Кабель состоит из некоторого числа носителей тока. Они соединены в одно целое, но не соприкасаются друг с другом и заключены в оболочку из специального материала.

У провода с одной жилой сечение задает одна жила, у многожильного — площадь сечения формирует сумма сечений всех жил. Чтобы повысить эксплуатационные свойства кабеля в середину внедряют капроновую нить.

С любым проводником обращаться следует аккуратно, особенно с алюминиевыми жилами. По сравнению с медными, они более хрупкие. Изгибающие нагрузки уменьшают и без того небольшой запас прочности жил из алюминия.

Некоторые характеристики для сравнения:

  • плотность алюминия — 2,7, меди — 8,9 т/мᶾ;
  • многопроволочное исполнение для алюминия исключено, для меди — возможно;
  • удельное сопротивление алюминия 0,0294, меди — 0,0175 Ом х мм²/м.

Повреждения при зачистке алюминиевых жил дополнительно снижают их характеристики.

Более подробно о видах кабелей и проводов можно прочесть в этом материале.

Как лучше зачистить коаксиальный кабель?

Снимать изоляцию с коаксиального кабеля достаточно просто. Чтобы понять, каким образом это сделать, нужно иметь представление о том, из каких элементов состоит такой кабель.

Коаксиальный кабель бывает в нескольких исполнениях:

  1. Тонкий – имеет проводник, диэлектрик, оплетку и внешнюю оболочку.
  2. Толстый – имеет все элементы тонкого проводника, а также специальную защитную пленку от помех.

Последовательность действий при зачистке любого типа коаксиального кабеля следующая:

Круговым движением, перпендикулярно оси кабеля надрезается внешняя оболочка и стягивается с провода;
Металлическая оплетка отгибается в сторону, а защитная пленка (при наличии) отрезается кусачками или также отгибается вместе с оплеткой;
Круговым движением перпендикулярно оси кабеля надрезается слой диэлектрика
При этом важно производить это действие осторожно, чтобы не повредить ножом жилу провода.
Далее диэлектрик снимают слегка прокручивая.
Производится монтаж специального коннектора для такого типа кабеля (при этом имеет значение тип кабеля, так как от этого зависит диаметр коннектора).. Монтаж коннектора на коаксиальный кабель производится аккуратно, чтобы исключить соприкосновение оплетки и проводящей жилы – это позволит избежать проблем при наладке оборудования и исключит наличие различного рода помех. Монтаж коннектора на коаксиальный кабель производится аккуратно, чтобы исключить соприкосновение оплетки и проводящей жилы – это позволит избежать проблем при наладке оборудования и исключит наличие различного рода помех

Монтаж коннектора на коаксиальный кабель производится аккуратно, чтобы исключить соприкосновение оплетки и проводящей жилы – это позволит избежать проблем при наладке оборудования и исключит наличие различного рода помех.

Автоматический стриппер

Все вышеперечисленные методы ручные. Они требуют больше времени и внимания, не говоря уже об опыте, когда речь идет о многожильных проводах с маленьким сечением. Если вы работаете в этой сфере, и вам регулярно необходимо зачищать провода от изоляции, то лучше всего частично автоматизировать этот процесс. Для этого были специально разработаны клещи или еще их называют – стриппер.

Устройство стриппера

При помощи стриппера изоляция удаляется в одно нажатие ладони. Рассмотрим, как зачищать провода, используя стриппер модели WS-04.

Технические характеристики стриппера WS-04:

  • Можно снимать изоляцию и перекусывать провода Ø0,5–2,7 мм с сечением от 0,2 до 6,0 мм2 без предварительной настройки.
  • При настройке микроскопического винта снимать изоляцию можно с тонкого провода размером от 0,25 до 0,5 мм.
  • Стриппер позволяет опрессовывать на проводах коннекторы без изоляции, изолированные или автомобильные провода под двойной зажим 0,8-2,7 мм.

Снятие изоляции

По своему виду стриппер напоминает клещи, на конце которых имеется рычаг кулачки. Верхние кулачки подвижны, а нижние установлены стационарно. Для зажима провода служит левая пара, а правая для снятия и подрезки изоляции. При первом сведении ручек, левый кулачок зажимает провод, а правый врезается своей острой кромкой в изоляцию. При постоянном сведении рычагов изоляция постепенно снимается с провода. Процесс зачистки провода стриппером занимает несколько секунд.

С многожильного кабеля

Процесс последовательной работы стриппером модели WS-04 с одножильным, многожильным и двухжильным проводом:

  1. Провод заводится между режущими ножами, которые располагаются на внутренней стороне ручки. Затем их следует свести. В результате получается срез конца провода без деформации. Для сравнения отреза кусачками конец всегда сплющивается и слегка заостряется.
  2. На следующем этапе один конец провода заводится между подвижной и неподвижной губкой. После сжатия ручек изоляция снимается. При такой работе на проводнике не наблюдается никаких надсечек.
  3. Чтобы отрегулировать точную длину снимаемой изоляции можно воспользоваться синим подвижным ограничителем.
  4. На двухжильном проводе изоляция снимается стриппером двумя заходами.
  5. С первого захода снимается хлорвиниловая трубка.
  6. На втором этапе одновременно снимается изоляция с двух проводов.

Кроме всего прочего, стриппер можно использовать и для снятия изоляции телефонного кабеля перед запрессовкой с коннектор RJ-11. Если используется винтовое соединение, то всего лишь одним движением снимается изоляция с проводов.

Также стриппер можно использовать для снятия экранированных проводов. Прежде всего, следует заметить, что это достаточно сложная задача, особенно она усложняется, если проводник тонкий. Итак, первым делом снимается изоляция с экранирующей оплетки. Чтобы оголить центральный провод расплетается оплетка при помощи иголки или шипа. Остается сделать одно движение стриппером и провод освобожден от изоляции. Очищать экранированный провод вручную трудоемкая работа, особенно если у вас под руками только нож. Ножом очень легко повредить провод!

Итак, как видно стриппер довольно-таки универсальный инструмент, который очищает разные провода от изоляции.

Как правильно зачистить провода от изоляции

Требования к зачистке проводов:

  • зачищенная (оголенная) часть должна полностью скрываться внутри соединения;
  • с поверхности жилы изоляция должна быть удалена со всех сторон.

Ошибки домашних мастеров:

  • Часто домашние мастера оставляют открытым оголенный провод. При случайном касании человек может замкнуть эти места и получить электрический удар;
  • Если на жилах остались фрагменты изоляции, то ее обжатие внутри может оказаться недостаточным для надежного крепления. При вибрации, например, электропроводка в автомобиле, соединение ослабнет, провод выйдет из клемм прибора, и возникнет короткое замыкание с массой. Может воспламениться транспортное средство.

Срезание изоляции с проводов с помощью ножа

Нож является самым распространенным инструментом, поэтому его используют наиболее часто. Оголять нужно не только отдельные проводники, но и кабели, в которых имеются несколько проводов. Поэтому на первом этапе прорезается кабель вдоль длины, разводят провода в разные стороны, а потом внешнюю оболочку срезают поперек. При необходимости эту операцию повторяют.

Чтобы зачистить провод от изоляции нужно установить лезвие почти параллельно жиле, а затем срезать тонкий слой изоляции. В дальнейшем слегка поворачивая проводник, производить срезания остальных тонких слоев. Повернув полностью на 360 °, добиваются полного срезания покрытия. Указанные действия легко выполнять, если требуется зачищать достаточно толстые провода.

При зачистке тонких проводов ножом нужно прорезать только слой изоляции.

Внимание! На поверхности проводника нельзя оставлять след от лезвия, так как именно в этом месте возникнет критическая зона. Проводник в случае сгибания подвержен излому

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки.

Толстые жилы кабелей для подвода высокой мощности очищают, подрезав пластик поперек, а потом вдоль. Тогда защитная оболочка снимается легко.

Удаление изоляции специальными приспособлениями

У профессионалов имеется довольно обширный набор вспомогательных приспособлений для снятия изоляции. Принцип их действия следующий:

  1. На инструменте выбирается подходящий ручей для оголения нужного проводника.
  2. Провод устанавливают в этот ручей.
  3. Сжимают рукоятки.
  4. Сначала происходит обжатие провода, а потом скребок снимает изоляционный слой.

На всю процедуру затрачивают не более одной секунды времени. Но такие приспособления имеют довольно высокую цену, поэтому их приобретают профессионалы, которым приходится в течение рабочей смены выполнять большой объем подобной работы.

Подробнее про инструмент для снятия изоляции (стрипперы) смотрите в этом видео:

Некоторые домашние мастера вопрос, как снять изоляцию с провода решают, изготовив самостоятельно простое приспособление. Для этого используют полоску металла (лучше всего кусок полотна от ножовки). На нем выполняют угловую прорезь под размер провода. Внутреннюю поверхность этой прорези затачивают, чтобы получить острые кромки.

О том как сделать приспособление для снятия изоляции с проводов смотрите в этом видео:

https://youtube.com/watch?v=RRXMhI_GWQs

При необходимости снять изоляцию с проводов каждый проводник зажимается в угловой прорези на нужную величину, а потом с усилием протягивается. В результате пластик легко снимается с металла.

В продаже иногда можно встретить специальные клещи, в которых имеются подобные прорези. Их обычно несколько, чтобы зачищать провода разных диаметров от изоляции. Для выполнения операции проводник зажимается в ручье, а потом просто протягивается в нужном направлении.

Бывают специальные гребенки для одно- и двустороннего снятия изоляции. Стоят они недорого, занимают немного места, срезают изоляцию довольно легко.

Некоторые умельцы пользуются бокорезами. Они тоже обжимают проводник с двух сторон. Протянув провод, можно быстро удалить пластиковую изоляцию.

Внимание! При использовании бокорезов нельзя сильно сжимать ручки. Можно легко перерезать саму жилу

Нужно приноровиться к усилию обжатия.

Нужно приноровиться к усилию обжатия.

Пункты приема вторсырья

Приемщики лома покупают следующие отходы кабельно-проводниковой продукции:

a)      заводской брак, складские неликвиды;

b)      б/у кабельные линии, остатки производства;

c)      старый неочищенный кабель;

d)     демонтированные коммуникации;

e)      отходы монтажных работ.

Приемка осуществляется по нескольким критериям, из которых складывается цена за кг лома. Учитывают длину кусков проводника, процентное соотношение лома к изоляции, посторонним примесям.

Сдавать вторсырье рекомендуется в пункты приема, имеющие документы и разрешения на ведение такого рода деятельности. Перед взвешиванием лом осматривают, и оценивает специалисты.

Кстати! Чтобы определить вес металла без обмотки специалист приемки срезает опытный образец проводника, зачищает и взвешивает.

Средняя цена за кг медного лома на 2018-2019 год

Тип лома

Описание лома

Средняя цена, руб./кг

Кабель в обмотке

Покрытый изоляцией

250-290

Кабель медный

С выходом меди 70% и более

280-320

«Масло»

С оплеткой, снятой вручную. Принимают сырье без изоляции, краски, лака, бумаги, клемм, потемнений, окислов.

230-320

«Микс»

Телефонный кабель, шины «косички», проволока, токопроводники. Допускается наличие краски, лака, окислов

250-320

«Блеск»

Полностью очищенное сырье с идеально блестящей поверхностью

330-350

Медь после обжига

Сырье после термической обработки.

310-330

Стоимость алюминиевого лома зависит от толщины жилы, содержания Al, чистоты сырья. Диапазон цен – от 20 до 70 руб./кг.

Использование самодельного жала

Для экономии средств многие мастера решают создать самодельное жало. Принцип работы паяльника достаточно прост:

  1. Есть нагревательный элемент, который получает питание от сети энергоснабжения.
  2. Тепло передается жалу, которое имеет заостренную форму.
  3. При контакте наконечника с обрабатываемым материалом он разогревается и становится пластичным.

Изготовить самодельную конструкцию можно следующим образом:

  1. Требуется кусок медного провода, который имеет диаметр около 0,5 см. В качестве жала может применяться проводник, один конец которого затачивается под углом 45 градусов. Требуется и небольшой кусок ткани, устойчивый к воздействию температуры.
  2. Один из концов кабеля изолируется. Он будет использоваться в качестве рукоятки. Часто в качестве изоляционного материала применяется стеклоткань. Фиксация проводится при помощи термостойкого клея.

Пайка без паяльника может проводится при применении источника огня, к примеру, газовая плита. При помощи огня наконечник разогревается, после чего нужно коснуться припоя или канифоля. За счет применения специального материала наконечник залудится и жало можно будет использовать в качестве паяльника.

Отличительные черты стрипперов для снятия изоляции

Самым популярным и востребованным приспособлением для зачистки проводов является стриппер. Это специализированный инструмент, выполняющий обработку кабеля при помощи двух подвижных ножей, которые имеют полукруглую форму. Исходя из размера сечения провода, выполняется выбор необходимого калибра инструмента, что является гарантией получения точной насечки и отсутствия повреждения жилы.

Стриппер может быть механическим, полуавтоматическим или автоматическим. Первый вариант представлен ручным приспособлением, имеющим простую конструкцию, по внешнему виду напоминает пассатижи. Ручной кабелерез применяется для зачистки отдельных проводов. Благодаря наличию нескольких отверстий разного диаметра с лезвиями на внутренней поверхности прижимов, можно обрабатывать кабель разного сечения, находящегося в диапазоне 0,25-2,5 мм.

Самым популярным инструментом для зачистки проводов является механический стриппер

Данный тип стриппера имеет компактные размеры и небольшой вес, что делает его удобным и практичным в использовании. Для снятия изоляции подбирается размер отверстия, кабель закусывается, при выполнении круговых движений изоляция срывается с провода. Стоимость такого стриппера для зачистки проводов составляет в среднем 400-1000 руб.

Полуавтоматический и автоматический инструмент для зачистки проводов

Для выполнения больших объемов работ рекомендуется использовать полуавтоматический вариант, оснащенный особым механизмом, благодаря которому не требуется прокручивать стриппер вокруг провода. С его помощью можно удалять изоляцию из нескольких жил сразу. Для снятия защитного слоя следует подобрать необходимое углубление, соответствующее диаметру сечения провода, поместить в него жилы и посредством давления на рукоять удалить изоляцию. Купить такой стриппер можно за 1200-2500 руб.

Максимально упрощает работу автоматический инструмент для зачистки проводов и снятия изоляции. Для удаления изоляции не требуется подбирать диаметр сечения кабеля. Приспособление имеет одно гнездо, размер которого подстраивается автоматически под заведенный кабель. Инструмент может использоваться для проводов сечением 0,2-6 мм.

Стрипперы бывают механическими, полуавтоматическими и автоматическими

Автоматические стрипперы обладают расширенной функциональностью, что предполагает выполнение обжимки наконечников, обрезки концов кабеля, скрутки многожильных проводов. Приспособление может применяться для зачистки проводов с одинарной и двойной изоляцией. Одна манипуляции позволяет снять один слой. Для удаления второй оплетки процедура повторяется.

Некоторые производители выпускают специальный вид щипцов для снятия изоляции с проводов, которые используются для обработки витой пары. Инструмент выполнен в виде зажима, оснащенного встроенным лезвием. Такое приспособление может произвести манипуляцию, способствующую точному и аккуратному снятию внешней оболочки кабеля. Данный инструмент позволяет обрабатывать коаксиальные кабели для последующей установки F-коннектора.

Для оптических волокон и силовых кабелей существует особый тип полуавтоматического станка для снятия изоляции с проводов, благодаря которому обеспечивается высокая точность зачистки изоляционного покрытия. Такой инструмент имеет довольно высокую стоимость и применяется профессионалами для осуществления узкоспециализированных задач.

Для обработки витой пары используются специальные виды щипцов

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

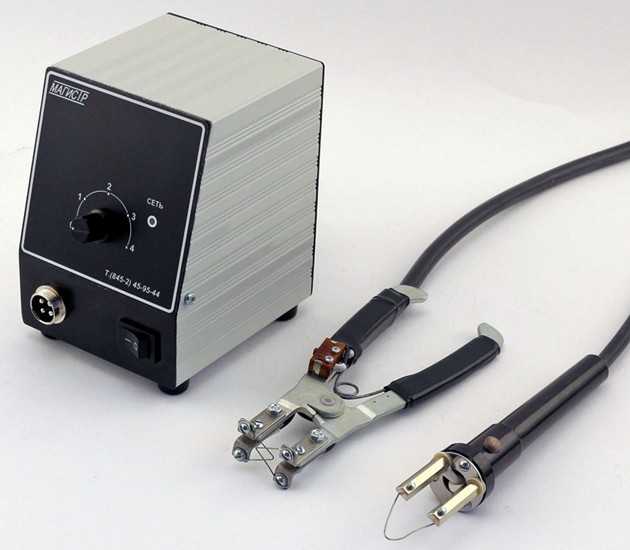

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

  • Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
  • Тонкая линия расплава не приводит к перерасходу материала.
  • Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Инструмент для быстрого снятия изоляции со старых проводов

Иногда случается так, что в мастерской скапливается большое количество старых и ненужных обрезков проводов.

Конечно, некоторые из них ещё могут послужить в каких-то проектах, а какие-то, у которых есть внутри разрывы, проще распустить и сдать на пункт приёма цветного металла.

В данном обзоре мы расскажем и покажем, как изготовить небольшой станочек для быстрого снятия изоляции с ненужных обрезков проводов.

Для изготовления понадобятся следующие материалы: круглый нож от трубореза или плиткореза, пара конических шестерёнок, пара гнёзд с подшипниками, небольшой кусочек арматуры, несколько шпилек и немного гаек с шайбами.

Помимо этого, потребуется еще пара пластин из листового металла и какая-нибудь старая ручка. Из инструмента будут нужны: сварочный аппарат, болгарка, дрель, разметочный инструмент и несколько рожковых ключей.

Основные этапы работ

Для начала вырезаем нужную пластину металла для нижней части нашего станка. Размечаем и сверлим по углам четыре отверстия. Заранее подготовленные шпильки вставляем в отверстия и фиксируем их гайками.

Отрезаем от арматуры небольшой отрезок для изготовления вала. Подгоняем под нужный размер и фиксируем шестерни друг напротив друга вершинами конусов.

Надеваем с двух сторон гнёзда с подшипниками и устанавливаем их на шпильки. Фиксируем всё через шайбу с помощью гаек.

Теперь можно изготовить режущую часть. Для этого в шпильке прорезаем продольное отверстие и примеряем нож. Если всё подходит, то снимаем с двух сторон шпильки резьбу и сверлим отверстие. Закрепляем на болтовое соединение.

Верхняя крышка вырезается такого же размера, что и нижняя, и с теми же отверстиями. В центре сверлится ещё одно отверстие, в нём устанавливаем нож, фиксируем его гайками.

Cоветуем: Простой самодельный заклепочник для вытяжных заклепок

Устанавливаем верхнюю крышку и стягиваем всё гайками. Привариваем к выходящему валу с шестерёнок кусочек металлической полосы и закрепляем ручку для вращения. Регулировка ножа производиться двумя гайками.

Наша самоделка готова и можно приступать к работе. Чтобы узнать подробно, как изготавливается данный инструмент, можно посмотреть видео ниже. Обзор создан на основе видеоролика с YouTube канала DIYFixMan.

Ножи электромонтера: особенности и виды

У правильного ножа электромонтера не обязательно прямой клинок, ведь часто необходимо делать на проводах круговые надрезы, а это удобнее делать изогнутым лезвием. Конечно, можно снимать оболочку с проводки обычным ножом, надрезая верхний изоляционный слой вдоль, а оболочку контактов круговыми движениями, снимая после этого оплетку, как чулок. Но, если лезвие ножа, его размеры и рукоятка не отвечают определенным требованиям, можно легко повредить сам проводник, особенно, если жилы тонкие.

Для упрощения круговых надрезов на лезвии ножа делают выемки под разный диаметр проводов, поместив туда кабель можно круговыми движениями сделать надрез на оплетке, не боясь повредить саму жилу.

Общие требования к ножу для электромонтажных работ следующие:

  1. Нож для снятия изоляции лучше выбирать небольшого размера, это позволит работать в тесном пространстве (щит, шкаф). Размеры самого лезвия тоже должны быть миниатюрными, дабы в пучке проводки не отрезать лишнего. Кроме того, маленькое лезвие небольшой длины лучше сидит в руке, с ним удобнее проводить зачистку тонких проводов.
  2. Режущая кромка должна быть прямой. Это упростит операцию по разделке проводов в двойной оплетке — когда понадобится снять только внешнюю изоляцию, а внутреннюю оставить целой.
  3. Рукоятка не обязательно должна быть анатомичной. Форма должна позволять на ощупь определять, где острие лезвия.
  4. Материал клинка – углеродистая сталь, это позволит дольше сохранять необходимую остроту.
  5. Рукоятка обязательно должна быть изготовлена из диэлектрического, прочного материала: прочный пластик, углеродистое волокно, чтобы предотвратить поражение электрическим током при проведении работ. «Инструкция по применению и испытанию средств защиты, используемых в электроустановках» — п. 2.16.

Электромонтеру не нужен нож с отточенным лезвием. Во-первых, при множестве мелких операций, особенно в тесных и темных помещениях, электрик будет невольно касаться пальцами режущей стороны, а во-вторых, отточенным, как бритва, лезвием легко будет повреждаться металлический провод. В-третьих, при работе с пучком проводки острым ножом легко повредить соседние провода.

Если нож приобретен в отделе электротехники, на рукоятке должно быть указано, какое напряжение, она способна выдерживать. Если же в работе используется самоделка, пред тем, как проводить удаление изоляции, нужно позаботиться о надежной защите рукоятки, обмотав ее электроизолирующим материалом (кабельной оплеткой, изолентой). Конечно, назвать такой способ защиты рукоятки совершенно безопасным невозможно.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
