Стриппер для снятия изоляции с проводов

Для чего нужен стриппер?

Если вы решили установить розетку, поменять оборудование в электрощите или нарастить электрокабель, потребуется зачистить концы проводов, то есть снять изоляцию. Именно для этого и предназначен стиппер – ручной инструмент, по форме напоминающий обыкновенные клещи.

Буквально «stripper» переводится с английского языка как «съемник», что довольно точно определяет его назначение.

Производители соревнуются в выпуске удобного и эффективного инструмента, поэтому в последнее время появилось множество моделей, похожих на отвертки, ножницы, кусачки

Раньше для зачистки оплетки пользовались ножами, но работать ими было крайне неудобно, да и результат не всегда устраивал: можно было повредить жилы или уменьшить их диаметр, что в дальнейшем негативно сказывалось на качестве электропроводки.

Применение стриппера уменьшило до минимума риск повреждения проводов, а сам процесс стал занимать меньше времени.

Пользоваться специальными клещами может любой человек, не обладающий навыками и опытом, поскольку в процессе удаления изоляции уже не требуется контролировать силы и производить точные движения

Основное преимущество стриппера перед тем же строительным ножом – максимальная защита одно- или многожильного провода. Сейчас не нужно беспокоиться, что лезвие случайно перережет токонесущий провод – инструмент оснащен ограничителями по длине и диаметру.

Это интересно: Как пользоваться мультиметром — видео и инструкция для чайников

Какой стриппер лучше выбрать

При выборе съемника изоляции учитывают следующие критерии:

• Частота использования зачистки – если стриппер будет использоваться крайне редко, то предпочтение отдают ручным и полуавтоматическим моделям. Для больших объемов работ используют профессиональный автоматический вид данного инструмента.
• Сечение зачищаемых токопроводящих жил – для бытовой проводки применяют зачистки, способные удалять защитный слой с проводников сечением от 0,08 до 5-6 мм кв. Для выполнения электромонтажных работ на силовых линиях электропередач, монтажа электрических щитов на производстве применяют инструменты, способные зачищать токопроводящие жилы сечением от 5-6 до 8 мм кв.
• Финансовые возможности – при покупке бюджетного инструмента для бытовых нужд специалисты советуют отдавать предпочтение недорогим ручным моделям, стоимость которых не превышает 1 100 рублей. Если зачистка необходима для выполнения различных подрядных высокооплачиваемых работ, то приобретают дорогие и надежные автоматические модели стоимостью 3000-5000 рублей.

Также при выборе данного инструмента следует учитывать его производителя. Предпочтение следует отдавать надежным и зарекомендовавшим себя среди профессионалов маркам: КВТ, Weidmuller, Knipex.

Другие способы снятия изоляции с проводов

Для снятия изоляции хорошо подходит паяльник или выжигалка по дереву. Горячим паяльником обжигают изоляцию вокруг провода и затем легко стягивают ее. Этим методом пользуются при ремонте старой проводки, когда высохшая изоляция в распредкоробке или других местах растрескивается при касании инструментом с острым лезвием. В этом случае выручает паяльник, который плавит высохшую изоляцию электропроводки.

Снятие изоляции паяльником

Изоляция с эмалированного провода легко снимается острием ножа и наждачной бумагой сложенной вдвое. Если необходимо снять эмаль с тонкого провода используют паяльник и полихлорвиниловую изоляцию. На ПХВ изоляцию кладут эмалированный провод и прижимая горячий паяльник сверху, вытягивают провод уже без эмали. Недостаток такого метода являются ядовитые газы, выделяемые при плавлении ПХВ изоляции. Пользоваться этим способом нужно в хорошо вентилируемом помещении.

Также снять эмаль с медного провода можно горячим паяльником на таблетке аспирина, одновременно провод будет облужен припоем. Фторопластовая изоляция многожильных проводов снимается соскабливанием ножом изоляции с одной стороны. Когда будет виден провод по всей длине снятой изоляцию, отворачивают ее и обрезают.

Плюсы и минусы

Основные достоинства стрипперов (по сравнению с ножами):

• присутствует возможность использования в целях устранения изоляции у проводников крайне тонкого диаметра (сечение 0,05 кв. мм);
• кроме чистки, используется в виде кусачек либо пресс-клещей, чтобы обжимать конец проводника;
• допускается использовать в процессе устранения изоляционного слоя у кабелей с любой электрической изоляцией (силикон, полихлорвинил, резина и пр.);
• благодаря такому приспособлению легко снимается электроизоляционный слой даже с многожильных проводов, шлейфа, витой пары;
• не повреждают токоведущий участок даже у алюминиевых и медных проводников;
• отличаются простотой в работе;
• имеют адекватную цену.

Ключевые недостатки:

• при помощи ручных стрипперов присутствует возможность обработки лишь одного провода;
• качество очистки у ручных приспособлений будет непосредственно зависеть от степени заточки ножей и правильности выбора кабелей под сечение;
• вряде устройств могут застревать фрагменты изоляционного слоя внутри самого стриппера, в связи с чем потребуется их удаление.

Нож электромонтера – традиционное приспособление

Нож с изогнутым лезвием упрощает работу и ускоряет процесс снятия изоляции. Различают несколько разновидностей такого приспособления.

Особенности использования прибора

Нож электромонтера больше подходит для зачистки плоских кабелей. Опытные мастера без проблем снимут изоляцию и с проводов круглого сечения, но удобства пользования будет меньше.

Снятие защитной оболочки с помощью ножа надо проводить в перчатках, чтобы избежать травмы. Это особенно актуально при зачистке кабеля, изготовленного по ГОСТу. Толщина изоляции такого проводника значительно больше, чем у провода по ТУ, и она плотнее прилегает к жилам, что усложняет работу.

Выполняя зачистку, инструмент надо держать под острым углом относительно кабеля. Если этим правилом пренебречь, то высок риск повреждения проводника из мягкого металла

Оплетку снимают легкими движениями, срезая изоляцию от себя.

Главные плюсы использования ножей:

• доступная стоимость;
• наличие моделей с изолированной ручкой;
• практичность – нож подходит для проводов разного диаметра.

Основной минус – длительность работы. Зачистка кабелей большого сечения достаточно трудоемка. Кроме того, при малом опыте есть риск повреждения жил.

Разнообразие ножей электрика

Различают три варианта электромонтерских ножей. Они отличаются между собой формой лезвия и типом наконечника.

Нож с пяткой. Приспособление с коротким, вогнутым вовнутрь клином. Перпендикулярно лезвию напаяна «пятка», ограничивающая глубину надреза.

Такой нож отлично подходит для подготовки проводов с двойной изоляцией, когда верхний защитный слой надо снять, а нижний – оставить в целостности

Плужковый инструмент лучше использовать для проводов с жесткими жилами, мягкую опоясывающую оболочку нож снимает хуже.

Нож с клювом. Инструмент с закругленным лезвием. У такого ножа изгиб очень плавный в отличие от «пятки». Специфическая форма клина усложняет работу, приспособление чаще используют опытные мастера.

Острие в форме клюва подходит для кругового разреза оболочки

Продольный надрез надо выполнять с особой осторожностью, так как ограничителя глубины реза нет. Нож с крючком

Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык

Нож с крючком. Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык.

На ноже можно установить глубину разреза защитной оболочки – для этого предусмотрено регулировочное колесико

Такая модель универсальна и подходит для обработки большинства типов кабелей. Девайс популярен у профессиональных электриков.

Оценка качественных параметров инструмента

При выборе ножа для зачистки изоляционного слоя, необходимо руководствоваться рядом правил.

Основные требования:

1. Лучше использовать нож с небольшим лезвием. Инструментом будет удобно применять в ограниченном пространстве (шкафе, щитке).
2. Лезвие должно быть из прочной стали – такой металл дольше сохраняет остроту.
3. Кромку лучше выбирать прямую – это упростит разделку проводов с двойной изоляцией.

Надо обратить внимание на заточку лезвия. Оно не должно быть слишком острым, иначе легко пораниться при работе

Кроме того, отточенным острием можно нечаянно испортить жилы обрабатываемого кабеля или соседние провода

Некоторые инструменты имеют изолирующую рукоятку. Показатель максимального напряжения, которое способен выдержать нож, указан на самом приборе.

Выбор стриппера

Каждый электрик, которому не безразлично качество его работы, должен знать какой инструмент и когда ему может пригодиться, а зачастую — просто необходим.

При работе с проводами на выбор есть несколько, описанных ранее, типов стриппера и, соответственно, полезность и необходимость каждого зависит от ситуации.

Начиная мелким ремонтом или одноразовой починкой бытовой техники и заканчивая крупными монтажными работами, именно в таком спектре задач приходится работать. Когда и какой стриппер необходим? Ручной стриппер это бюджетный вариант и он себя отлично показывает в мелких задачах, когда не приходится работать с огромным количеством проводов. Если заранее известно, что снять изоляцию или обрезать провод потребуется не более десяти-двадцати раз — тогда ручной стриппер отличный вариант, ибо другие будут излишни.

Да, он требует усилий при снятии изоляции, но так как это действие не придется проделывать многократно, то и дискомфорта это не доставит. Это универсальный инструмент и его стоит всегда иметь при себе, вед никогда не знаешь, в какой момент потребуется обрезать провод или снять изоляцию. Многие в таких ситуациях тянутся к ножу, но всегда есть шанс повредить токоведущую жилу, а стриппер, в том числе и ручной, предотвращает проблему такого характера.

Если же идут крупные монтажные работы, то и имеют место быть массовые зачистки проводов и здесь уже не обойтись без автоматического стриппера. Да, именно автоматического, ибо полуавтоматический не так удобен и снять изоляцию с его помощью займет больше времени. Он может использоваться лишь как временная замена автоматического или же в связи с отсутствием других вариантов.

Можно подвести краткие итоги:

1. Ручной стриппер стоит брать при мелком и не длительном ремонте.
2. Полуавтоматический не стоит рассматривать как полноценный вариант при работе из-за малого количества функций и не универсальности.
3. Автоматические модели подойдут при массовых зачистках, когда приходится многократно снимать изоляцию с проводов.

Это интересно: Как сделать заземление в частном доме своими руками: раскладываем по полочкам

Правила пользования инструментом

Зачистка жил

Рассмотрим инструкцию по эксплуатации на примере китайского полуавтоматического стриппера, служащего верой и правдой уже не один год. Эта модель абсолютно не прихотлива и проста в обслуживании.

Режущим элементом является пара пластин с размерной высечкой под разные диаметры жилы, как показано на фото:

Помещая провод в захват клещей, оставляем провод длиной для зачистки изоляции, за ножами, как показано на фото ниже:

Придерживая провод сводим клещи, сжимая рукоятки. Ножи сходятся прорезая изоляцию, а упорные губки обжимают и оттягивают провод назад. В результате изоляция снимается с провода.

Инструкция по эксплуатации ручного стриппера предоставлена на видео:

Важный момент при использовании стриппера — это правильно подобрать размер высечки в ножах, если ошибиться с диаметром, мягкий проводник будет поврежден и даже может обломаться на месте зачистки. Также не стоит захватывать большую длину изоляции проводника, лучше разделить на несколько операций по меньше. При достаточной сноровке, зачистка изоляции стриппером занимает меньше секунды, а сама работа перестает быть скучной и рутиной. Поэтому приобретение данного прибора экономит время и деньги, а также силы электромонтажника. К тому же инструмент окупается с лихвой.

Обжим наконечников

Если у вас нет под рукой кримпера, который используется для опрессовки проводов гильзами, можно выполнить обжим стриппером. Работать инструментом в этом случае достаточно просто. Сначала снимаете изоляцию на нужную длину, после этого устанавливаете наконечник на жилу и заводите в подходящий разъем на рукоятке. Сжимаете ручки и в итоге у вас должен получится обжатый наконечник. Последний этап — отрезаете лишнюю часть жилы на конце, если это необходимо.

На видео ниже наглядно показывается, как пользоваться автоматическим стриппером для разделки кабеля и обжима наконечников:

Вот мы и рассмотрели, что такое стриппер для снятия изоляции с проводов. Теперь вы знаете, какой вариант исполнения лучше использовать для бытовых нужд и работы, а также как пользоваться съемником для зачистки кабеля и обжима клемм.

Читать также: Как проверить диод без мультиметра

Будет полезно прочитать:

Большинство электромонтажных работ, связанных с подключением электроприборов и оборудования требует снятие изоляции и их зачистки. Выполнение этой операции при помощи ножа может привести к несоблюдению стандартов соединения проводов. Профессионально сделать такую работу помогает стриппер для снятия изоляции с проводов.

Инструмент для снятия изоляции: разновидности

Главным образом, инструменты подразделяются на 2 категории:

1. Для домашнего использования.
2. Промышленного назначения.

Приборы домашней категории подойдут для выполнения небольших по объёму работ. Чаще всего подобные аппараты покупаются для личного инструментария на случай, если потребуется оперативное вмешательство хозяина в локальную поломку малых масштабов.

Инструмент промышленного (профессионального) разряда предполагает использование в условиях крупных объёмов работ. Например, при прокладке электриком кабельной системы. В этом случае, мастеру необходимо зачистить концы провода, прежде чем монтировать их. Профессионалы используют для этих целей устройство под названием стриппер (в переводе с английского — съёмник).

Виды стрипперов

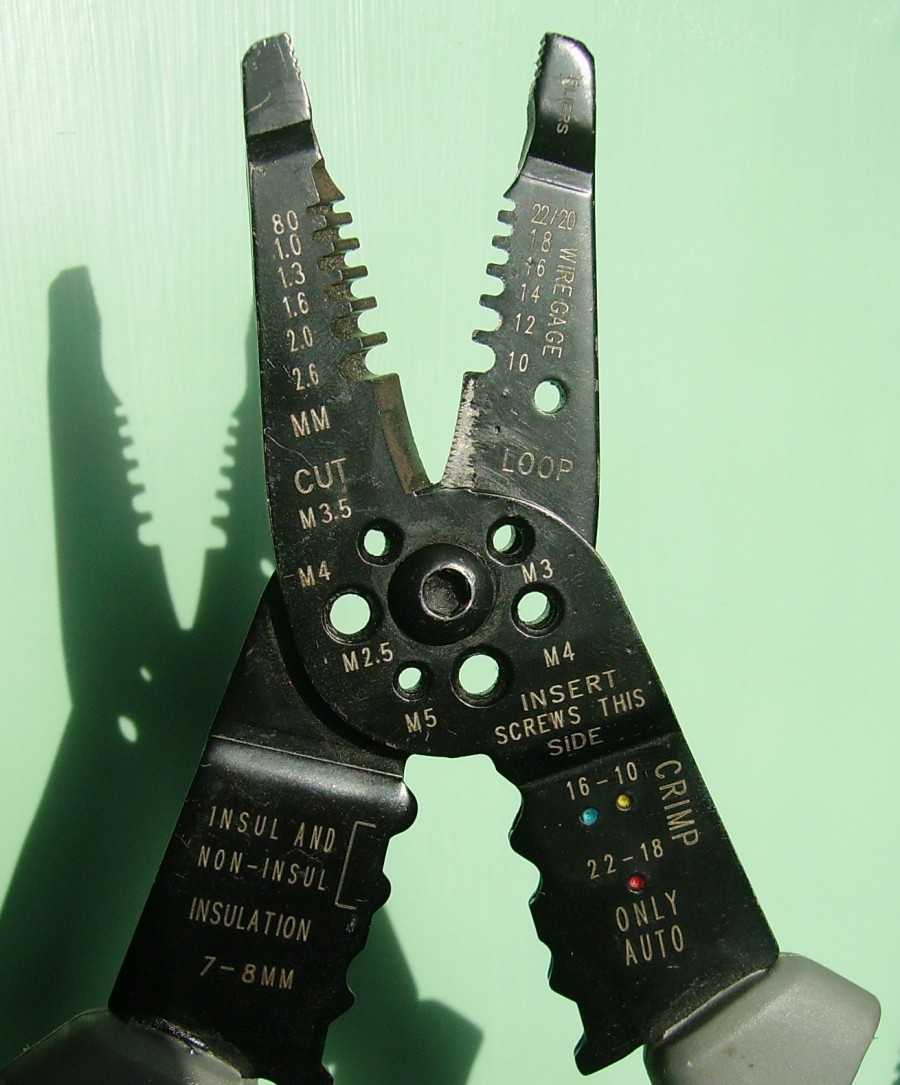

Обжимные клещи для опрессовки наконечников проводов. В зависимости от конструкции и принципа удаления изоляции, различают простые ручные, полуавтоматические и автоматические съемники.

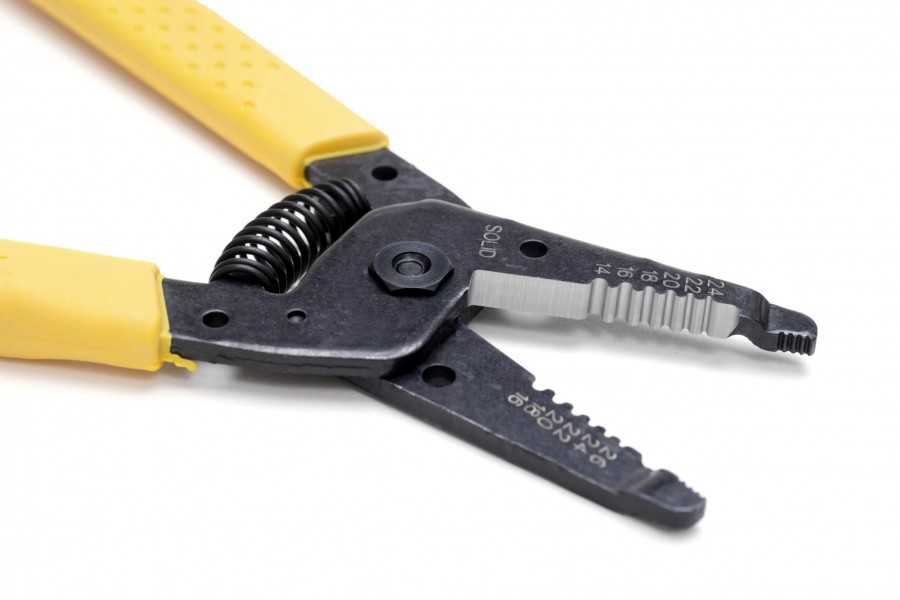

Ручной стриппер для проводов

Ручной съемник изоляции. Данный самый простой вид зачистки представляет собой клещи, в губках которого имеются выемки с заостренными краями. Снятие защитного изолирующего слоя происходит при круговом его подрезании режущими кромками выемок в ходе их сжатия рукоятями. Для того чтобы не разводить губки клещей, между ними установлена возвратная пружина. Для того чтобы такой зачисткой не могли пораниться маленькие дети, на ней имеется специальный блокиратор рукояток.

Такая зачистка имеет сравнительно небольшие размеры и вес. Длина ее обычно составляет 180-190 мм, вес – не более 200 г.

Полуавтоматический стриппер

Зачистка полуавтоматического типа. Полуавтоматическая зачистка представляет собой инструмент, имеющий следующую конструкцию:

• Две рукоятки с расположенной между ними пружиной;
• Рабочая, раздвигающаяся на две части головка, внутри которой расположены два подвижных элемента: состоящий из двух половинок острый нож с выемками под определенные диаметры проводников и зажим фиксатор для проводника.

Снятие защитного слоя с проводников при помощи такой зачистки происходит следующим образом:

1. Зачищаемый конец провода вставляется в соответствующую его диаметру выемку;
2. Нажатием на рукоятки происходит подрезание изоляционного слоя в одной половинке раздвижной рабочей головки и фиксация провода в другой;
3. Полное нажатие рукоятей приводит к разъединению двух частей рабочей головки и снятию подрезанного участка изоляции с проводника.

В некоторых моделях такой зачистки между рукоятей часто имеется приспособление для резки проводов. Наглядно посмотреть устройство и принцип работы подобного съемника можно в видео в конце статьи.

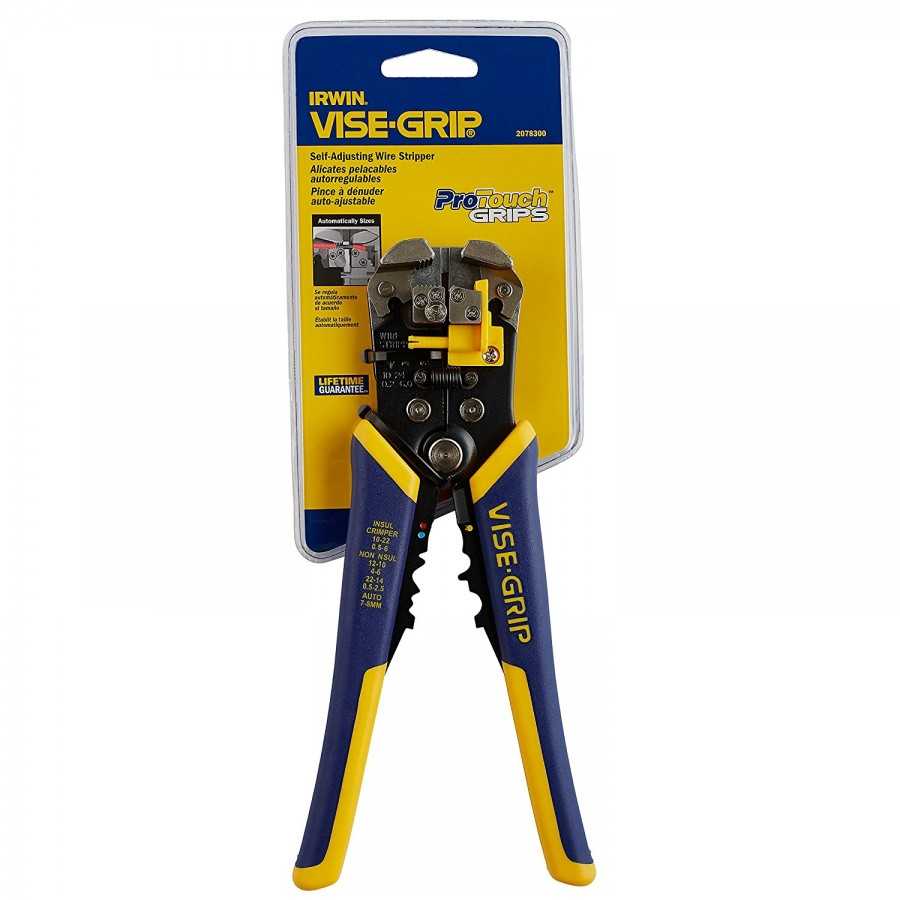

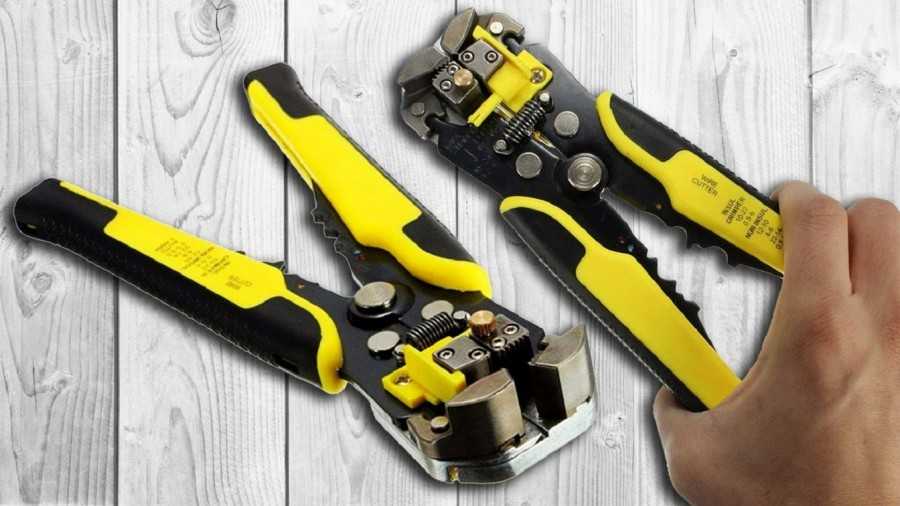

Автоматический стриппер

Наиболее распространенная конструкция автоматического стриппера состоит из следующих частей:

• Два рычага;
• Две подвижные губки, одна из которых подрезает изоляцию, вторая фиксирует проводник;
• Раздвижное, состоящее из двух частей основание, расположенное под губками.

При снятии изоляции одна из подвижных губок прижимается к основанию, подрезает изоляционный слой провода, вторая – фиксирует провод. При дальнейшем нажатии рукоятей инструмента основание постепенно раздвигается, и подрезанная изоляция снимается с кончика проводника.

Карманный стриппер

Миниатюрный инструмент, легко помещающийся в карман.

Корпус выполнен из специального пластика, в который встроены ножи с двух сторон, с выемками для проводов разного сечения.

Существуют стрипперы, сконструированные для работы с определенным типом кабеля:

Для витой пары

Выглядит, как зажим с лезвием, предназначен для точного срезания наружной изоляции с проводов. Также этот инструмент называют ножом для витой пары.

Кроме того, такой стриппер подходит для подготовки коаксиального кабеля к накручиванию F-коннектора. Стоит такой простой вариант примерно 100 руб.

Для коаксиального кабеля

Напоминает предыдущий вариант, но имеет переходник для переключения инструмента для работы с кабелем определенной марки. Это вращающийся стриппер, в комплектацию которого входит шестигранник, предназначенный для регулировки глубины просечки изоляции.

Лезвия выполняют одновременное надрезание наружного и скрытого изоляционного слоя.

Прецизионный инструмент, посредством которого выполняется удаление лакового слоя с оптоволоконного провода.

Для внешней изоляции

Представляет из себя рукоять с зажимом и регулируемым лезвием по центру, настраивающимся под нужную толщину регулятором, расположенном с противоположной стороны рукояти.

Перерезает изоляцию как вдоль, так и поперек. Очищает жилы как на конце кабеля, так и на удаленном от него участке.

Для силового кабеля

Инструмент предназначен для работы с кабелем из сшитого полиэтилена диаметром до 150мм, снимает изоляцию и полупроводящий экран. Устройство имеет два вида ножей: конусный и прямой.

Обладает плавной настройкой по глубине реза. Отдельно следует упомянуть автоматические станки, способные не только зачищать изоляцию с кабеля, но и проводить обжим и скрутку проводов.

Принцип работы

Принцип функционирования рассматриваемых приспособлений основан на обработке проводника посредством 2 активных ножей. По форме они напоминают вырезанные полуокружности. Их калибр настраивают под диаметр сечения определенного провода, что даст возможность сделать разрезание максимально точно, не повреждая металлические жилы. Ножи интегрированы в корпус изделия и полностью безвредны для пользователя при эксплуатации.

Стрипперы изготавливают в форме плоскогубцев. В раздвинутые пластинки устанавливают кабель, в процессе сжатия рукоятей разрезается изоляция. В процессе сжатия ручек стриппер переместится по длине кабеля, при помощи пластинок снимается изоляция и высвобождается металл. Точные настройки ножей под требуемый диаметр обеспечат их блокирование на определенном уровне. В связи с этим, они не будут доставать до металла и режут лишь оболочку изоляции.

Вам это будет интересно Все об шуруповертах

Принцип действия

Какие кусачки выбрать

Выбор инструмента всегда происходит по двум основным параметрам — по его функциональному предназначению и по качественным показателям.

Первый критерий определяется областью применения, для которой предназначен инструмент. Если нужен стриппер для обработки, к примеру, коаксиального кабеля, то нужно приобретать соответствующую модель. Подготовить к работе кабель с витой парой поможет стриппер, предназначенный именно для этой операции.

Что касается качества инструмента, то, как правило, оно зависит от производителя. Основные критерии — это функциональная точность и долговечность. На втором месте — удобство в работе, эргономичность, безопасность. И на третьем — надёжность, ремонтабельность, ценовая категория.

Какого производителя выбрать

На сегодняшний день лучше всего зарекомендовали себя стрипперы, произведённые в Германии (Weidmuller, Klauke и Knipex). Однако далеко не всякий электрик может позволить себе их приобретение из-за высокой цены. Впрочем, нужно понимать, что такая инвестиция быстро и гарантированно себя окупает.

Из более доступного и качественного инструмента заслуживают внимания продукция немецкой компании CIMCO, а также польские ERKO и Ergom. Эти стрипперы не столь долговечны как лидеры, но функционально весьма приближаются к уровню дорогих моделей. Для начинающего электромонтажника это оптимальное решение в проекции «цена-качество»: доступная цена при неплохом качестве.

Отечественные производители КВТ и «ШТОК» пока что не завоевали своего поклонника. К сожалению, качество изделий оставляет желать лучшего. Опытные электрики шутят, что это одноразовый инструмент. Впрочем, бывают ситуации, когда действительно нужен стриппер по низкой цене и с небольшим сроком службы. То же можно сказать и о моделях китайских производителей, которые пригодны только к непродолжительной или эпизодической эксплуатации.

Видео: обзор различных моделей стрипперов

Электромонтажные работы связаны с повышенным уровнем опасности. Поэтому стоит соблюдать правила безопасности труда. Одним из инструментов, призванных сделать работу с электросетями более безопасной и удобной, стали стрипперы

При выборе устройства важно внимательно подойти к функциональному предназначению и качественным показателям этого прибора. Лучше всего себя зарекомендовали немецкие производители стрипперов Weidmuller, Klauke и Knipex

А кого выбираете вы и почему?

Важные моменты при использовании инструмента

Основным моментом при производстве монтажа является подбор соответствующего диаметра в матрице губок. В случае ошибки возможно повреждение провода.

При удалении изоляционного слоя с коаксиального кабеля необходимо разбить процесс на несколько периодов. В первую очередь нужно паяльником убрать наружную оболочку, при этом провести жалом вдоль провода. Затем следующий слой уже удаляется стриппером.

Также необходимо помнить, что зачищать провода под напряжением категорически запрещается

Такое действие опасно для жизни человека, при этом неважно какой инструмент используется

Массовая профессиональная очистка

Если необходимо снимать изоляцию с большого числа кабелей, разумнее приобрести специальный станок. Это устройство для разрезания оболочки с массивным корпусом из двух блоков. Между ними как раз и размещается провод.

Нижний блок станка считается упорным, а верхний – прижимным, поэтому его оснащают встроенным лезвием. Этот нож и разрезает верхнюю изоляцию. Поскольку такие устройства сделаны на основе электродвигателя, никаких дополнительных усилий для проталкивания и очищения кабеля не требуется.

Одними из популярных устройств данного типа выступают съёмники компании «Шток». Они позволяют избавиться от изоляции из сшитого полиэтилена в силовых кабелях. Как правило, модели «Шток» имеют возможность точной настройки лезвий из высоколегированной стали. Однако цена подобных инструментов начинается от 30 000 рублей.

Как пользоваться стриппером

Пользоваться стриппером может без ограничений любой человек. Инструмент устроен так, что для его функционирования нужно только вставить проводник в рабочую поверхность и сжать рукоятки. Так как понятен основной принцип работы, который заключается в надрезании изоляции и стягивании её с металлической жилы, физическое усилие необходимо прилагать только для приведения в действие механизма прибора.

Видео: обзор съёмников изоляции

В простых клещах после захвата проводника можно обернуть ножи вокруг продольной оси, это позволит рабочей кромке лучше подрезать изоляцию и стянуть отрезанный пластик с металлической жилы.

Видео: как пользоваться стриппером

В стрипперах, предназначенных для кабелей с витой парой, последовательность действий понятна на интуитивном уровне:

1. Сначала кабель закрепляется в зажиме.
2. Затем выпускается нож.
3. После этого усилием руки проводник вытягивается из зажима.
4. Верхняя оболочка разрезана. Остаётся только удалить излишки с помощью кусачек.

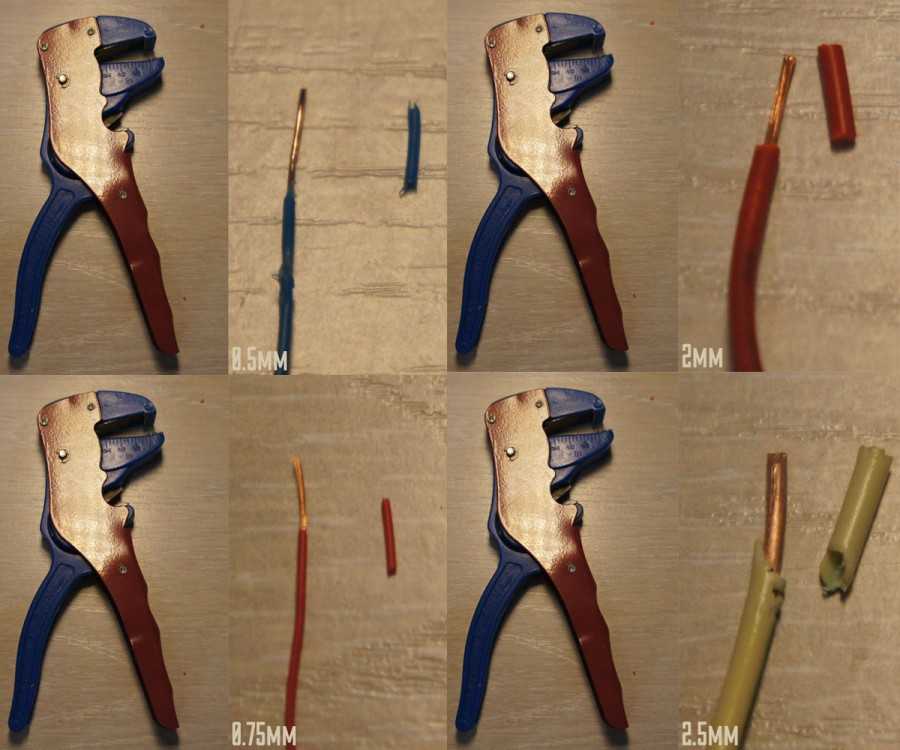

Автоматический стриппер

В основном данный вид стриппера ничем не отличается от предыдущего, кроме как основным его преимуществом – отсутствием требования выбора подходящего гнезда. Вся его сущность заключена в едином гнезде, подходящем абсолютно любому диаметру сечения провода.

В отличие от двух предыдущих видов представленного инструмента автоматический стриппер аккуратно удаляет изоляцию с провода без каких-либо повреждений самого провода. Из всех действий, которые требуется выполнить для снятия оплетки, нужно лишь установить стриппер на проводе и нажать на рукоять.

К счастью, данным видом инструмента сможет справиться любой новичок, потому что изоляция снимается автоматически.

Единственным замечанием по этому прибору является настройка его гнезда под провода различного сечения, поэтому данный элемент способен снимать изоляцию далеко не со всех видов проводов, обязательно стоит учитывать данный параметр при подборе автоматического стриппера.

Помимо всего вышеперечисленного данный вид стриппера также способен обжимать провода создавая из нескольких единый, разрезать провода как кусачки и выполнять функции некоторых других инструментов.

Цена автоматического стриппера варьируется от 2000 до 5000 рублей.

Зачистка изоляции силового кабеля

Силовые кабеля используются, в основном, для прокладки проводника к мощному оборудованию и к распределительным щиткам. Как удалить внешний слой изоляции кабеля?

1. Не торопясь надрезаем с торца вдоль кабеля изоляционный слой, только не очень глубоко.
2. С помощью плоскогубцев выдергиваем по одной жиле, находящейся внутри.
3. Отрезаем оставшийся кусок от внешней изоляции.
4. Разделываем провода.

Прежде чем приступить к этой работе, тщательно обдумайте, сколько вам нужно снять изоляции. Лучше срезать с небольшим запасом. Оголив слишком длинный кусок, излишек всегда можно отрезать. Воспользуйтесь кембриком чтобы правильнее расположить кабель внутри прибора.

Ну и напоследок. Различный инструмент для зачистки изоляции проводов и как им пользоваться видео.

В арсенале профессионального электрика обязательно есть инструмент для снятия изоляции с проводов, необходимый для зачистки жил при подключении розеток, выключателей, разделки проводки и т.д. Такое приспособление пригодится и домашнему мастеру, затеявшему ремонт в квартире или доме.

Разберемся, какие существуют инструменты для удаления оболочки с проводов, какова специфика их применения и обозначим, на что следует обращать внимание при покупке таких приспособлений. Для подключения в квартире одной розетки или выключателя не обязательно покупать профессиональный инвентарь. Зачистить кусок провода получится обычным кухонным ножом

Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись

Зачистить кусок провода получится обычным кухонным ножом. Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись

Для подключения в квартире одной розетки или выключателя не обязательно покупать профессиональный инвентарь. Зачистить кусок провода получится обычным кухонным ножом. Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись.

Количество контактов, которые подлежат зачистке при выполнении ремонта дома площадью 100 кв. м может достигать тысячи. Выполнять такую работу без специализированных приспособлений – это необоснованная трата сил и времени.

Кроме того, снятие изоляции без профессиональных инструментов для зачистки проводов чревато негативными последствиями:

• высок риск повреждения кабеля, что снижает безопасность эксплуатации электропроводки;
• надрез токопроводящей жилы приводит к снижению сечения провода, как результат – обрыв или подгорание в месте соединения;
• при неаккуратном срезе поврежденный провод при сгибе может сломаться.

В высокочастотных системах с переменным током ситуация усложняется появлением скин-эффекта – ток распределяется неравномерно, а преимущественно в поверхностном слое проводника. В таких проводах любой самый незначительный дефект жилы способен вывести из строя оборудование.

Ножом можно аккуратно счистить изоляцию, но работа займет много времени. А если надо подготовить множество кабелей, то ошибки неизбежны – выполнить быстро большое количество высокоточных надрезов не получится

Когда речь идет о значительных объемах работ, лучше не рисковать и задействовать специальные приспособления. Повреждение проводника может спровоцировать пожар, привести к поломке техники или стать причиной поражения током.

Советы

• В ограниченных условиях некоторые из электриков снимают изоляционный слой с помощью зубов. Этот способ можно считать безопасным, если провода не находятся под напряжением, однако процедура портит зубную эмаль. Поэтому лучше не прибегать к таким крайним мерам и всегда держать под рукой хотя бы пассатижи.
• Изоляционный слой с коаксиального кабеля снимается в два этапа. Сначала мастера удаляют оболочку паяльником, пройдясь вдоль провода жалом. Потом верхняя часть убирается, и наступает работа с тонкой полиэтиленовой изоляцией жилы. Её можно зачищать и ножом, и стриппером.
• Справиться с оболочкой эмалированных проводов поможет нож электрика (например, «Шток») или паяльник. Лезвие лучше использовать для жил с сечением более 0,2 мм2. Тонкие жилы могут легко повредиться при работе с ножом, поэтому лучше удалить покрытие паяльником. Ещё можно аккуратно убрать эмаль при помощи наждачной бумаги.
• Нож всегда необходим для снятия бумажной изоляции, поскольку иные инструменты неминуемо повредят весь провод. Кроме того, разумно использовать лезвие, если нужно убрать оболочку с центральной части любого кабеля, а не с края.

Виды электромонтажных приспособлений

Многообразие инструментов можно классифицировать по следующим признакам:

• способу удаления изоляции;
• объемам выполняемых работ;
• автоматизации процесса.

Изоляционную оболочку можно убрать двумя способами: термическим и механическим.

Первый вариант допустим только для тонких, маломощных проводников, применяемых в устройствах связи, аудиоаппаратуре и электронике, работающей от напряжения около 5 вольт.

Тепловое воздействие подойдет для одноразовой зачистки небольшой партии проводников. Для разогрева изоляционной оболочки используют: зажигалку, паяльник, разогретой нитью хрома

Профессиональные методы – это исключительно механическое снятие изоляции. Работа инструментов базируется на одном из принципов удаления защитного покрытия:

1. Разрезание. Острие прорезает изоляционный слой по кругу, оставляя токонесущие жилы без повреждения. После – часть отрезанного покрытия снимают с провода.
2. Разрыв. Изоляцию зажимают и, приложив усилие, буквально срывают с проводника.

Исходя из предполагаемых объемов выполняемых работ, все инструменты условно можно разделить на две группы:

• бытовые;
• профессиональные.

К числу первой категории некоторые относят нож электрика. Однако такой инструмент неизменно присутствует и в арсенале профессионала. Нож часто используют в быту благодаря его ценовой доступности и простоте применения.

Профессиональные приспособления: клещи, щипцы, съемники и стрипперы. Для выполнения небольшого объема работ подойдут плоскогубцы и бокорезы

Наиболее востребованы среди электромонтажников – стрипперы. Профессиональный инструмент для быстрой зачистки кабеля бывает трех типов: ручной, полуавтоматический и автоматический.

Помимо общей классификации приспособления могут отличаться назначением. Если универсальные инструменты или приборы, используемые исключительно для интернет проводов или электрических кабелей. Может отличаться и диаметр зачищаемого провода, диапазон значений порядка – 4-40 мм.

Как работают со стриппером?

Съёмник изоляции, называемый стриппером, предназначен удалять с концов проводов изоляционный материал, разделывать кабель при производстве электромонтажных работ. Почти для каждого вида проводов и кабелей нужна своя технология освобождения от изоляции и специальный инструмент. Его использование сокращает время работ, обеспечивает их высокое качество, снижает риск поражения током.

Принципиально стриппер представляет собой инструмент со встроенными лезвиями, позволяющий проводить нужные разрезы на проводах и удалять изоляционный материал без повреждения токонесущего провода. Стрипперы могут быть ручными, полуавтоматическими и работающими в автоматическом режиме.

Они могут выполнять функции удаления изоляционных материалов с:

• отдельных проводов;
• витой пары проводов;
• коаксиального кабеля;
• силового кабеля;
• оптического волокна.

Прежде чем приступить к снятию изоляционного покрытия необходимо определиться с размером калибровочного отверстия и длиной снимаемой изоляции

Если используется ручной или полуавтоматический инструмент, важно верно выбрать диаметр калибровочного отверстия. Провод не повреждается, если это отверстие меньше, чем толщина заизолированной части и больше, чем сечение проводящего металла

Размещение зачищаемого провода и лезвий для подрезания изоляции должно проводиться в соответствии с инструкцией по эксплуатации соответствующего инструмента.

Многие модели стрипперов оснащены встроенными ограничителями длины снимаемой изоляции. Она обычно определяется исходя из точки монтажа и геометрии разъёма или клеммы контакта. Правильно определённая длина позволяет многократно выполнять операцию с хорошим результатом. Неправильно определённая длина может создать опасность замыкания и опасность пожара. Для того чтобы своевременно выявить потенциальную опасность, следует, сняв первый раз изоляцию, проверить состояние металлического проводника, наличие повреждений, излишних срезов, надкусов. При обнаружении подобного провод следует обрезать и операцию провести заново. При необходимости скорректировать настройки инструмента.

Залогом успешной работы является соблюдение элементарных требований безопасности. Главным условием здесь является обесточивание кабеля, на котором ведутся работы

Важно исключить также возможность его несанкционированного включения. Если обстоятельства требуют работы на проводах под напряжением, необходимо использовать проверенный стриппер с рукоятками, обеспечивающими надёжную защиту от поражения электрическим током
