Бойлер косвенного нагрева

Нюансы и схемы подключения бойлера

Как уже упоминалось, для нагрева воды БКН использует энергию внешнего источника

Поэтому перед подключением к теплоносителю важно подобрать подходящую схему для монтажа прибора. Рассмотрим самые распространенные варианты

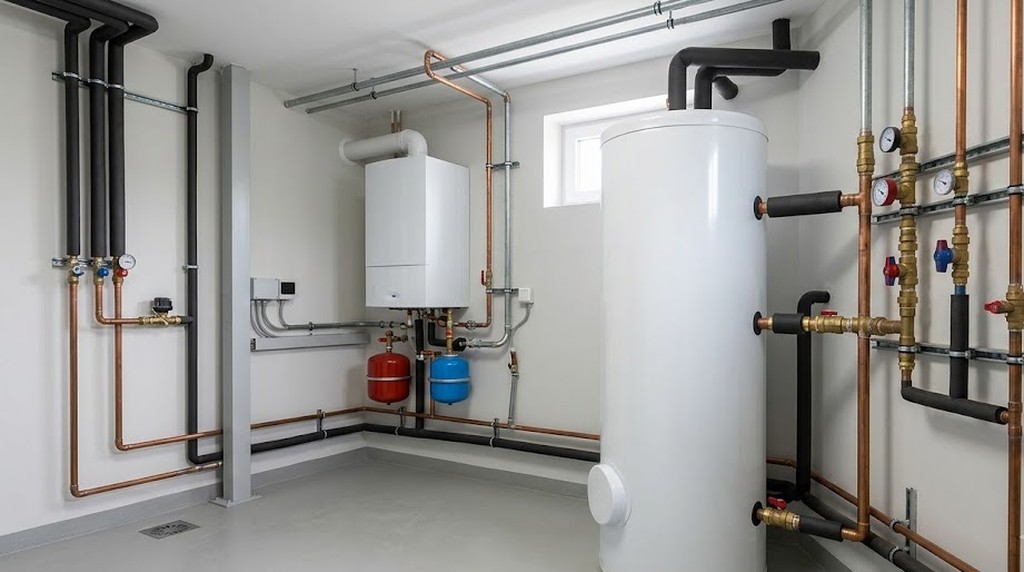

Общие принципы установки прибора

Монтировать бойлер необходимо на подготовленную ровную поверхность в непосредственной близости от котла. Подвесные модели крепятся на бетонную или кирпичную стену, на одном уровне или немного выше отопительного котла.

Для напольного прибора – следует выровнять по уровню участок, отведенный под размещение бака (если пол критично неровный, можно сделать подставку в виде подиума).

Сама обвязка БКН предназначена для подключения устройства к двум системам – водоснабжения и отопления. Для этого на корпусе имеются специальные патрубки.

В группу безопасности бойлера косвенного нагрева входит обратный и сбросной клапаны, которые защищают систему от повышенного давления и утечки горячей воды

Принципы присоединения:

  1. Холодная вода с системы водоотвода должна поступать в нижнюю часть бака, а горячая – выходить из верхней.
  2. На входе холодной воды следует установить обратный клапан, который предупредит утечку горячего потока из бойлера в случае снижения давления в системе.
  3. Посередине прибора может быть расположена точка для подвода рециркуляции.
  4. Когда включается нагревательный контур, движение теплоносителя должно осуществляться сверху вниз. То есть, труба с горячей водой заводится в верхний патрубок, а труба с остывшей – выходит снизу.
  5. Все патрубки нужно снабдить кранами с накидными гайками, чтобы обеспечить себе возможность отключения бойлера, например, на случай замены прибора или ремонтных работ.

Благодаря этой схеме достигается максимальный КПД прибора, поскольку циркулирующий в змеевике теплоноситель подогревает воду в верхней части бака, отдает остаток тепла низкотемпературным слоям и поступает для нового нагрева в котел.

Схемы подключения БКН к источнику

Чтобы правильно выбрать схему присоединения бойлера к системе отопления, необходимо учитывать возможности уже имеющейся разводки и место установки нагревательного прибора. Существует несколько решений.

Вариант 1. Самая распространенная схема для постоянного пользования горячей водой – подключение через трехходовой клапан. Она предполагает наличие двух отопительных контуров – основного и отдельного для БКН.

Для этого на подвод горячей воды врезается циркуляционный насос, а после него устанавливается трехходовой клапан, который управляется термостатом бойлера.

Работает схема так: когда температура воды в бойлере падает ниже заданной отметки, по сигналу термостата клапан переключает систему на нагрев накопительной емкости, а после достижения нужного показателя – отправляет поток циркулировать по общедомовому контуру.

Для корректной работы трехходовой схемы важно отрегулировать данные термостата, чтобы запрограммированная для бойлера температура не была установлена ниже, чем в терморегуляторе котла

Вариант 2. Установки двухнасосной системы – схему целесообразно использовать, если нет необходимости в постоянных и больших объемах горячей воды. Например, бойлер установлен в загородном доме и используется только по выходным.

В этом случае БКН и отопительный котел подключаются параллельно, и потоки теплоносителя будут перемещаться по двум магистралям. Для принудительного движения воды устанавливается два насоса: на отопительном контуре и трубе подачи для бойлера.

Нагрев осуществляется при помощи термостата, который временно отключает радиаторное отопление, направляя весь ресурс системы к бойлеру.

По двухнаносной схеме контур отопления будет отключаться на время работы бойлера, но за те 30-60 минут, что необходимы для нагрева бака «с нуля», радиаторы не успеют критично остыть

Вариант 3. Для помещений, где используется многоконтурная система отопления, например, в дополнение к радиаторам установлен теплый пол, применяют гидравлический распределитель.

Гидрострелки перераспределяют давление на отдельных участках контура и обеспечивают бесперебойное движение теплоносителя даже без помощи циркуляционных насосов.

Без инженерного опыта такую сложную схему вряд ли получится сделать самому – чтобы предусмотреть массу нюансов и наладить бесперебойную работу системы, лучше обратиться к профессиональным проектировщикам

Без гидроколлектора в многоконтурной системе может выйти из строя насосное оборудование и даже случиться тепловой удар с повреждением радиаторов.

Как работает бойлер в паре с энергонезависимым котлом

Если в качестве источника обогрева работает энергонезависимый котёл, чтобы в приоритете была ГСВ, бойлер надо расположить выше радиаторов. Это легко сделать, если модель настенного типа. Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов.

В напольной модели вода нагреется, но времени понадобится гораздо больше. Кроме того, внизу бака вода останется не прогретой. Её температура не превысит уровень нагрева обратки в системе отопления. При такой схеме поток теплоносителя происходит самотёком, движущей силой выступает гравитация. Есть способ монтажа, при котором к бойлеру с подключают циркуляционный насос. Но это не выход, потому что при отсутствии электричества вода не нагреется. Специалистами разработано несколько схем, подогнанных под гравитационные системы отопления.

Хитрость в том, что диаметр трубы, предназначенной для контура водонагревателя, берут на один шаг больше диаметра отопительной трубы. Теплоноситель по законам физики «выберет» трубу с большим диаметром, то есть бойлер окажется в приоритете.

При другом способе в систему отопления устанавливают термостатическую головку со встроенным датчиком, работающую на батарейках. Всё очень просто: с помощью регулятора термоголовки задают нужный уровень нагрева воды. Пока вода холодная, термостат открывает путь воде на бойлер. Как только вода прогреется, теплоноситель направляется на отопительный контур.

Бойлер косвенного нагрева — принцип работы, схемы, видео

Бойлеры косвенного нагрева отличаются от всех других источников теплой воды тем, что эта конструкция не имеет своего нагревательного элемента. Нагрев воды в такой системе осуществляется за счет воздействия внешних отопительных устройств. Это может быть котел, центральное отопление или солнечные батареи.

Принцип работы бойлера косвенного нагрева

Отличительной особенностью принципа работы бойлера косвенного нагрева заключается в том, что это устройство работает только вместе с внешними источниками отопления.

От этого источника по змеевику, расположенному внутри бойлера, подается теплоноситель. Благодаря работе насоса, теплоноситель циркулирует и тем самым обогревает находящуюся в бойлере воду.

Вся система закрывается теплоизоляционными материалами (пенополистиролом или полиуретаном) чтобы уменьшить тепло потери.

Холодная вода поступает в резервуар бойлера через трубы водоснабжения. Специальные патрубки служат для подключения к источнику подачи теплоносителя.

Пройдя весь цикл по змеевику, источник тепла возвращается в отопительную систему через выходной патрубок.

При выборе бойлера, следует руководствоваться мощностью источника отопления, если это значение будет недостаточным, вода не будет успевать нагреваться до нужной температуры.

Подключение к водоснабжению

Для бесперебойной подачи теплой воды следует строго соблюдать правила подключения бойлера косвенного нагрева.

Основным нюансом подключения является то, что холодная вода обязательно должна подаваться снизу, т.е. входной патрубок подключается внизу бойлера.

Однако существуют бойлера, где вход к подаче холодной воды находится сверху – это значит, что вода идет через всю систему до нижней точки.

Что касается выхода горячей воды, то он расположен, как правило, вверху. Патрубок забирает верхние слои воды, которые всегда самые горячие в баке. Благодаря подобной системе, водоснабжение горячей водой будет осуществляться до тех пор, пока в резервуаре не останется ни грамма теплой воды, только после этого пойдет холодная.

Схема подключения

Обвязка бойлера косвенного нагрева может осуществляться собственными руками, но для этого нужно знать некоторые особенности подключения. Змеевик, по которому осуществляется движение теплоносителя от источника, представляет собой спиральную трубу, проходящую по всей длине бойлера.

Под воздействием выталкивающей силы насоса, теплоноситель проходит по контуру и в холодной воде охлаждается до определенной температуры.

После нескольких циклов температура змеевика выравнивается с температурой воды внутри бойлера, в этот момент срабатывает реле, размыкающее электрическую цепь в электронасосе.

Как только температура воды понизится до определенной отметки, цепь вновь замыкается и подача горячего теплоносителя в змеевик возобновляется. Для большей эффективности нагрева и уменьшение энергетических затрат, подключать змеевик нужно сверху к источнику теплоносителя.

В противном случае теплоноситель не охлаждался бы до максимального значения, проходя в конце своего пути теплые слои воды, из-за чего понижался бы КПД.

Внизу приведена типовая схема подключения бойлера косвенного нагрева к источнику тепла и его соединение с потребителями теплой воды.

Преимущества бойлера косвенного нагрева

Среди большого числа преимуществ бойлеров косвенного нагрева, многие отмечают отсутствие энергозатрат.

Однако это утверждение не совсем верно, энергетические затраты присутствуют, за счет охлаждения теплоносителя, но они в несколько раз меньше чем, при использовании бойлеров, работающих от электричества или других источников энергии.

Кроме того, мощность у бойлеров косвенного нагрева больше, чем у многих аналогов, а значит вода может нагреваться намного быстрее. Это преимущество позволяет подключать бойлер к нескольким потребителям горячей воды, например, одновременно смеситель в ванной и на кухне.

Главные преимущества бойлера косвенного нагрева:

  • Уменьшение энергозатрат;
  • Большая производственная мощность;
  • Быстрота нагрева;
  • Простота подключения;

В таком случае, приходится пользоваться электричеством, для этого практически все модели бойлеров оборудуются электрическими ТЭНами.

В частных домах эта проблема решается с помощью увеличения подачи топлива. В любом случае, в результате энергопотери окажутся ниже, чем при использовании альтернативных способов получения горячей воды.

Анализируя многочисленные отзывы владельцев бойлеров косвенного нагрева, можно прийти к выводу, что данная система широко востребована. Несмотря на то, что многие сталкиваются с проблемой теплого водоснабжения в летний период года, эта проблема все же решаема.

Порядок изготовления бойлера

Для изготовления самодельного бойлера косвенного нагрева необходимо:

  • подготовить емкость;
  • сделать змеевик;
  • выполнить теплоизоляционные работы;
  • собрать конструкцию;
  • подключить змеевик к отопительной системе дома;
  • подключить подачу холодной воды;
  • сделать кран или разводку для теплой воды.

Этап #1 — из чего и как сделать бак?

Емкость, в которой будет находиться теплая вода, может быть изготовлена из пластика, нержавейки, эмалированного металла и т. п. Словом, подойдет любой устойчивый к коррозии бак достаточно чистый и имеющий подходящие размеры. Для работы с металлической емкостью, разумеется, понадобится сварочный аппарат. Емкости, покрытые эмалью или слоем стеклокерамики, особой устойчивостью к коррозии не отличаются и могут потребовать замены уже через год после начала эксплуатации. Баки из нержавеющей стали гораздо надежнее и долговечнее.

Вполне подходящим для изготовления бойлера считается газовый баллон. Лучше всего приобрести новую емкость, но если такой возможности нет, подойдет и баллон, бывший в употреблении. Его нужно просто разрезать на две части, а затем тщательно зачистить и прогрунтовать внутренние стенки баллона. Если этого не сделать, придется на несколько недель смириться с тем фактом, что вода, поступающая из бойлера, пахнет пропаном.

Подходящим баком для бойлера косвенного нагрева может стать газовый баллон. Он достаточно прочный, имеет подходящие размеры и конфигурацию

В баке делают отверстия:

  • для подачи холодной воды;
  • для вывода горячей воды;
  • два — для монтажа змеевика с теплоносителем.

Поскольку в летнее время отопительное оборудование не используется, понадобятся альтернативные источники обогрева теплоносителя. Некоторые успешно используют для этих целей солнечные панели, установленные на крыше. Более бюджетный вариант решения проблемы — монтаж электрического ТЭНа.

Этап #2 — решаем вопрос о теплоизоляции

Чтобы уменьшить естественные потери тепла, снаружи бойлера обязательно нужно положить слой хорошей теплоизоляции. Теплоизоляционные работы, как правило, удобнее выполнять еще до того, как конструкция будет собрана. В качестве утеплителя можно использовать любой подходящий материал, даже обычную монтажную пену. Утеплитель закрепляют с помощью клея, проволочной стяжки или любым другим способом

Важно, чтобы утеплен был весь корпус бойлера, поскольку от качества теплоизоляции зависит КПД работы прибора

Иногда теплоизоляцию делают с помощью большего по диаметру бака. В него вставляют бойлер, а пространство между стенками этих емкостей заполняют утеплителем

Этап #3 — изготовление змеевика

Змеевик делается из металлической или пластиковой трубы малого диаметра. Трубу аккуратно наматывают на цилиндрическую оправку, в качестве которой можно использовать достаточно прочную трубу большого диаметра, оцилиндрованное бревно и т. п.

Чтобы сделать змеевик для бойлера косвенного нагрева, можно использовать как металлические, так и пластиковые трубы малого диаметра. Их размещают в центре емкости или вдоль ее стен

Диаметр самого змеевика и количество витков подбирают в зависимости от размеров и конфигурации бака. Чем больше площадь змеевика, с которой контактирует вода, тем быстрее вода прогреется до необходимой температуры.

Не стоит прилагать особые усилия при наматывании трубы на оправку. Если змеевик будет прилегать к оправке слишком плотно, его будет трудно снять.

В процессе эксплуатации на поверхности нагревательного элемента скапливаются различные отложения. Примерно раз в год змеевик следует от них очищать.

Этап #4 — сборка и подключение конструкции

После того, как все элементы готовы, следует собрать устройство. Если в процессе сборки слой теплоизоляции был поврежден, необходимо его тщательно восстановить.

Змеевик подключают к системе отопления дома, затем монтируют трубы подачи холодной воды. Для горячей воды обычно устанавливают кран или сразу делают разводку на ванную комнату, кухонную мойку и т. п.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет. В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки

Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Как выбрать бойлер косвенного нагрева

Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:

Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек

При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться

Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Устройство бойлера косвенного нагрева

Как и другие водонагреватели накопительного типа, бойлер косвенного нагрева это, по сути, большой термос, внутри которого установлен греющий контур. В конструкцию этого водонагревателя входят следующие элементы:

  • Внешний кожух с элементами крепления, которые позволяют устанавливать прибор на пол или крепить на стену;
  • Внутренняя емкость (бак);
  • Пенополиуретановая изоляция;
  • Термоэлектрический датчик или термостат;
  • Группа безопасности;
  • Воздухоотводчики;
  • Греющий контур;
  • Контур рециркуляции (устанавливается в ряде моделей);
  • Трубчатый электронагреватель и его обвязка (в комбинированных моделях);
  • Магниевый анод.
  • Подводящий и расходный патрубки.

Делая выбор бойлера для дома, вы не сможете не увидеть разницу в цене между моделями, очень похожими между собой внешне. В первую очередь это обусловлено материалом и способом изготовления внутреннего бака, конструкцией (напольный или настенный), наличием дополнительных контуров и устройств безопасности.

Внешний кожух

Корпус накопительного водонагревателя чаще всего изготавливают из стального листа или прочного пластика. В напольных моделях конструкцией предусматривают опорные ножки, а в настенных – кронштейны для крепления прибора на стену. Пространство между внутренним баком и наружным кожухом наполняют жесткой полиуретановой пеной, которая является прекрасным теплоизолятором. На внешней поверхности кожуха устанавливают термометр для наблюдения за температурой воды.

Внутренний бак водонагревателя предъявляет повышенные требования к коррозионной стойкости материала, из которого он изготовлен. К тому же, свои условия выдвигают и постоянные перепады температур

Поэтому при разработке бойлеров изготовители особое внимание уделяют материалу внутреннего бака.  Самым стойким вариантом можно считать бак из нержавеющей стали, однако этот материал значительно повышает стоимость устройства

Хорошо зарекомендовали себя стальные баки с антикоррозионным стеклофарфоровым покрытием. Слой такого материала получают путем напыления и обжига при высокой температуре. Компоненты, которые входят в защитный состав, выравнивают температурные коэффициенты расширения стали и стеклофарфора, что не позволяет покрытию растрескиваться при перепадах температур.

Покрытие внутреннего бака эмалью характерно для недорогих приборов. Соответственно и срок их службы наименьший среди всей линейки водонагревателей. Помните об этом, делая свой выбор.

Теплообменник

Греющий контур представляет собой спираль оптимальной формы, выполненную из стальной или латунной трубы. Такой теплообменник может быть установлен как внизу бака, так и равномерно распределяться по всему объему.

Некоторые водонагреватели оснащают двумя теплообменниками – один из них подключают к котлу, а второй к тепловому насосу или геоколлектору. Такая схема позволяет дополнительно экономить энергоресурсы. Иногда в роли теплообменника выступает цилиндрическая емкость, установленная внутри бака водонагревателя.

Магниевый анод

Для защиты элементов бойлера, установленных во внутренней емкости, служит магниевый электрод. Принцип действия этого элемента основан на замещении электронов, участвующих в ионном обмене, своими собственными. Это предотвращает корродирование и быстрый износ деталей водонагревателя. Сам же магниевый анод при этом разрушается и требует периодической замены.

Подающие и расходные трубки

Патрубок подачи холодной воды расположен снизу бака и имеет рассекатель для снижения турбулентности потока. Такая схема предотвращает смешивание холодной и горячей воды. Трубка для отбора нагретой жидкости установлена сверху и имеет длину, позволяющую использовать наиболее нагретый верхний слой воды. Горизонтальный бойлер косвенного нагрева может иметь правое и левое подключение расходной и подающей магистрали. Соответственно и патрубки напольных бойлеров находятся на правой или левой панели.

Оборудование защиты и контроля

Для управления процессом нагрева бойлера служит термостат, установленный в погружной гильзе, которая проходит сквозь внутренний бак и касается поверхности теплообменника. Эта схема позволяет наиболее точно измерять температуру нагрева.

Группа безопасности представляет собой предохранительный клапан, который служит для сброса давления, превышающего максимальное значение. В моделях с ТЭНом для его защиты дополнительно устанавливают тепловое реле и термостат.

Конструкция

Агрегат включает следующие элементы:

  • накопительный водяной бак в форме цилиндра из высококачественной стали, покрытый внутри эмалированной глазурью, в комплекте со штуцерами, для обеспечения отбора и подачи воды. Имеется отверстие для очистки бака от накипи и загрязнений;
  • 42-х мм слой теплоизоляции, предотвращающий потери тепла;
  • внешнее металлическое покрытие, окрашенное снаружи экологически чистыми порошковыми красками;
  • расположенный внутри бака змеевик из нержавеющей стали;
  • резервный источник тепла в виде электронагревательного керамического элемента, заключенного в стальную гильзу (используется при не поступлении теплоносителя с основного источника);
  • механический термостат для управления насосом подачи горячей воды;
  • устройства управления и контроля работы агрегата;
  • магниевый электрод для борьбы с накипью.

Теплоаккумулятор для котлов отопления: особенности устройства и подключения

Цель использования данного агрегата – сбор и хранение нагретого до определённой температуры теплоносителя для дальнейшей его передачи в систему, когда в этом возникнет необходимость. Будучи связанным с водяным контуром помещения, аккумулятор подобного типа обеспечивает поддержку температурного режима, даже если источник тепла будет отключен.

Теплоаккумулятор используется для поддержания нагретой до определённой температуры воды

Это устройство выполняет и другие функции. К основным из них можно отнести:

  • почти на треть снижает расход топлива. При этом КПД топливной установки повышается;
  • предохраняет от перегрева приборы отопления, собирая излишки тепла;
  • нагревает воду для системы ГВС. То есть, по сути, это одна из разновидностей бойлера косвенного нагрева. Цена данного агрегата колеблется в очень широких пределах: от 13 до более 300 тысяч рублей;
  • бак теплоаккумулятора может связывать несколько источников тепла, работающих на различных видах энергии или топлива;
  • конструктивное исполнение устройства позволяет осуществлять отбор теплоносителя разной температуры.

Устройство теплоаккумулятора и рациональное подключение внешних приборов

В качестве главной детали данного агрегата выступает цилиндрической формы нержавеющий бак, наполненный жидкостью, характеризующейся высоким коэффициентом теплоотдачи. Его обвязка осуществляется теплоизолирующим материалом. В сочетании с установкой верхней рубашки, такое конструктивное решение увеличивает время остывания теплоаккумулятора. Внутри цилиндрической ёмкости размещаются от 1 до 3 теплообменников. Количество змеевиков определяется возможностями и потребностями хозяев жилья.

Разогретая вода от твёрдотопливных или газовых котлов поступает в полость бака аккумулятора сверху, а охладившаяся жидкость оседает ближе ко дну и для разогрева вновь перекачивается в котёл.

Схема устройства теплоаккумулятора с возможностью подключения к альтернативным источникам энергии

Нижний отсек обычно имеет температуру порядка 35-40°С. Поэтому подсоединять его целесообразно к системе тёплого пола. Температура средней части составляет 60-65°С. Поэтому подключать к ней следует отопительные приборы. К горячему водоснабжению подключается верхняя часть бака. Температура воды там достигает 80-85°С.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
