Система отопления с бойлером косвенного нагрева

Горячая вода в частном доме нужна круглый год, а отдельный электрический водонагреватель заметно увеличивает счета и нагружает проводку. Если в доме уже есть котёл, логичнее использовать его для обоих задач. Именно для этого и придуман бойлер косвенного нагрева: он берёт тепло у теплоносителя системы отопления и передаёт его воде для бытовых нужд. В статье разберём, как устроена система отопления с бойлером косвенного нагрева, какие бывают схемы подключения, как подобрать объём и что важно учесть при монтаже.

Что такое бойлер косвенного нагрева и как он работает

Бойлер косвенного нагрева — это герметичная ёмкость с встроенным теплообменником, чаще всего в виде змеевика. По змеевику циркулирует горячий теплоноситель от котла, а вокруг него находится вода, которая нагревается и затем поступает к кранам и душевым. Собственного нагревательного элемента в такой ёмкости нет, поэтому слово «косвенный» относится именно к способу передачи тепла.

Принцип работы выглядит так:

1. Датчик температуры в бойлере фиксирует, что вода остыла ниже заданного значения.
2. Автоматика включает циркуляционный насос или переключает трёхходовой клапан.
3. Горячий теплоноситель из котла поступает в змеевик и отдаёт тепло воде.
4. Когда вода достигла нужной температуры, насос отключается, и котёл возвращается к обычному режиму отопления.

Главное преимущество такой схемы — большой запас горячей воды и стабильная температура. Один котёл обеспечивает и радиаторы, и бытовые нужды, а значит, не требуется отдельный источник энергии для нагрева воды.

Схемы подключения бойлера к системе отопления

От выбранной схемы зависят комфорт, расход топлива и сложность автоматики. Чаще всего применяют два основных варианта, которые различаются способом распределения теплоносителя.

Подключение через трёхходовой клапан

Трёхходовой клапан устанавливается на подаче от котла и направляет поток либо в контур отопления, либо в змеевик бойлера. Когда нужно нагреть воду, клапан перекрывает радиаторы, и вся мощность котла идёт на бойлер. Такая схема компактна, требует меньше обвязки и подходит для небольших и средних домов. Минус в том, что на время нагрева воды отопление получает меньше тепла, хотя при правильно подобранной мощности это почти незаметно.

Подключение через гидравлическую стрелку и отдельные насосы

В более сложных системах применяют гидравлический разделитель, а у каждого контура есть свой циркуляционный насос. Контур бойлера, радиаторные контуры и тёплый пол работают независимо, и котёл не «мечется» между режимами. Такой вариант дороже, зато он удобнее в домах с несколькими контурами и высокой нагрузкой.

Приоритет горячего водоснабжения

Независимо от схемы стоит настроить приоритет бойлера. При включённом приоритете нагрев воды идёт в первую очередь, а отопление временно получает остаточную мощность. Это оправдано: ёмкость прогревается за 20–40 минут, а дом остыть за это время не успевает.

Как подобрать объём и мощность теплообменника

Ошибка в выборе объёма приводит либо к нехватке воды, либо к лишним потерям тепла. Для ориентира можно использовать простые правила.

• На одного человека в сутки приходится примерно 50–70 литров воды с температурой около 50–55 °C.
• Для семьи из 2–3 человек обычно достаточно 100–150 литров.
• Для семьи из 4–5 человек с ванной и душем одновременно подойдёт ёмкость 200–300 литров.
• Если в доме несколько санузлов и джакузи, закладывайте 300 литров и более.

Не менее важна мощность змеевика. Чтобы нагреть 150 литров с 10 до 60 °C, требуется около 8–9 кВт·ч тепла. Если нужно уложиться в 40 минут, понадобится передача порядка 12–14 кВт. Поэтому в паспорте бойлера смотрите не только объём, но и тепловую мощность при заданной температуре теплоносителя: она сильно зависит от площади змеевика и от того, насколько горячая вода идёт от котла.

Мощность котла тоже должна учитывать нагрузку на воду. Если отопление дома требует 12 кВт, а бойлер потребляет ещё 10–12 кВт, то к расчётной мощности лучше добавить запас 20–30 процентов или выбрать приоритетный режим работы.

Типы бойлеров и материалы изготовления

На рынке представлены напольные и настенные модели, вертикальные и горизонтальные. Настенные рассчитаны на объём до 150 литров, а более вместительные устанавливаются на пол. От материала внутренней ёмкости зависит срок службы.

• Нержавеющая сталь — долговечна, устойчива к коррозии, выдерживает высокую температуру. Подходит для воды с повышенной жёсткостью при условии качественных сварных швов.
• Углеродистая сталь с эмалью или стеклокерамикой — доступнее по цене, но требует защитного магниевого анода и регулярного обслуживания.
• Бойлеры «бак в баке» — внутри большой ёмкости с теплоносителем находится ёмкость для воды. Быстро нагревают и хорошо подходят для объёмов от 200 литров.

Обратите внимание на толщину теплоизоляции. Пенополиуретан слоем 40–50 мм заметно снижает остывание воды, и бойлер реже включается для поддержания температуры.

Обвязка и автоматика

Правильная обвязка защищает бойлер и продлевает срок его службы. В минимальный комплект входят следующие элементы:

• предохранительный клапан на линии холодной воды, настроенный на давление чуть выше рабочего;
• расширительный бак для горячего водоснабжения, чтобы компенсировать тепловое расширение воды;
• обратный клапан на подаче холодной воды;
• шаровые краны для отключения бойлера на обслуживание;
• фильтр грубой очистки перед ёмкостью;
• циркуляционный насос или трёхходовой клапан с сервоприводом.

Если дом большой, а точки водоразбора далеко от бойлера, добавьте рециркуляционный контур с отдельным насосом. Он поддерживает горячую воду в трубах, и она появляется в кране сразу, без долгого слива остывшей воды. Работу рециркуляции удобно ограничить таймером, чтобы не терять тепло ночью.

Монтаж: типичные ошибки и как их избежать

Даже хороший бойлер будет работать плохо, если при установке допущены ошибки. Чаще всего встречаются такие.

1. Слишком тонкие трубы обвязки. Диаметр подводки к змеевику должен соответствовать расходу, иначе тепло не передаётся с нужной скоростью.
2. Отсутствие предохранительного клапана. Без него при перегреве давление в ёмкости может вырасти до опасных значений.
3. Неправильное расположение датчика температуры. Он должен находиться в предназначенной для него гильзе, а не просто прикреплён снаружи.
4. Подключение без воздухоотводчиков. Воздушные пробки в змеевике резко снижают теплоотдачу.
5. Недостаточное место для обслуживания. Анод и фланец нужно иметь возможность вынуть, поэтому над бойлером оставляют свободное пространство.

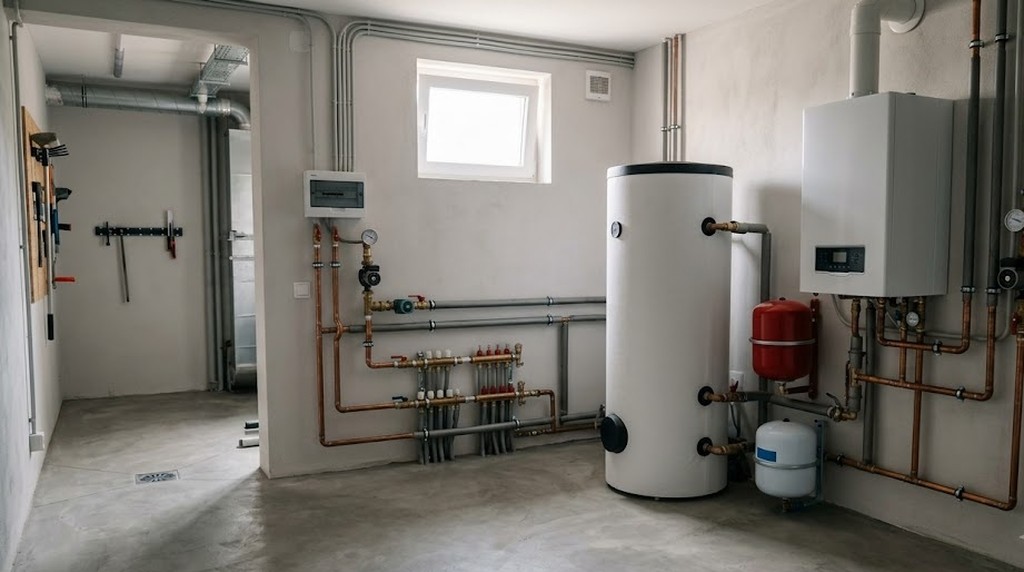

Устанавливайте бойлер как можно ближе к котлу и к основным точкам потребления. Короткие трубопроводы снижают теплопотери и ускоряют нагрев.

Эксплуатация и обслуживание

Бойлер косвенного нагрева не требует сложного ухода, но несколько регулярных процедур стоит выполнять.

• Раз в 6–12 месяцев проверяйте магниевый анод и меняйте его при сильном износе.
• Раз в 1–2 года промывайте ёмкость от накипи и осадка, особенно при жёсткой воде.
• Проверяйте работу предохранительного клапана: слегка приоткрывайте его вручную, чтобы убедиться, что он не заклинил.
• Контролируйте давление в расширительном баке и подкачивайте его при необходимости.
• Поддерживайте температуру воды в диапазоне 55–60 °C: ниже повышается риск размножения бактерий, выше — быстрее образуется накипь.

Если вы уезжаете из дома на длительное время, снизьте температуру на термостате до 10–15 °C, чтобы не расходовать топливо зря, и не допускайте замерзания ёмкости в холодное время.

Вывод

Система отопления с бойлером косвенного нагрева — надёжное и экономичное решение для частного дома: один источник тепла обеспечивает и отопление, и горячую воду. Чтобы она работала эффективно, подберите объём под реальный расход, выберите схему подключения с приоритетом бойлера, установите защитную арматуру и регулярно обслуживайте оборудование. Тогда горячая вода будет доступна в любое время, а расходы на энергию останутся предсказуемыми.
