Подключение бойлера косвенного нагрева к одноконтурному котлу

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

• Сначала подключается водопровод и разводка воды по помещениям.
• Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
• Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

1. привод трехходового клапана
2. кабель с коннектором
3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

• Отключить питание котла двухполюсным автоматом.
• Отключить котел от отопления и горячего водоснабжения.
• При помощи сливной заглушки слить воду из контура котла.
• Снять заглушки на насосной группе.
• Вставить в гидравлическую группу уплотнительную прокладку.
• Герметично смонтировать трубку подачи на бойлере.
• Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
• Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
• Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
• Поставить привод трехходового клапана.
• Подключить привод трехходового клапана в котле при помощи коннектора.
• Проверить правильность монтажа комплекта и герметичность всех соединений.
• Открыть крышку панели управления отопительного котла.
• Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
• Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
• Подключить питание привода трехходового клапана.
• Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

• Открыть крышку панели управления отопительного котла.
• Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
• Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
• Подключить питание привода трехходового клапана.
• Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Общие правила

По правилам, чем ближе оборудование находится к котлу, тем эффективнее происходит теплообмен от системы отопления.

Установка бойлера должна соответствовать рекомендациям:

1. Настенные модели крепятся к стене;
2. Напольные устанавливаются на полу.

Чтобы точка циркуляции находилась в центре бака, поток холодной воды должен подаваться через нижний патрубок, а забор горячей – через верхний. Это обязательное условие для качественной работы устройства.

Соблюдение этих простых рекомендаций гарантирует правильную работу всех элементов, которые выполняют важную функцию.

Не стоит забывать и про установку шаровых кранов. Благодаря им имеется возможность отключать для обслуживания такие элементы, как трехходовой клапан, циркуляционный насос и другие.

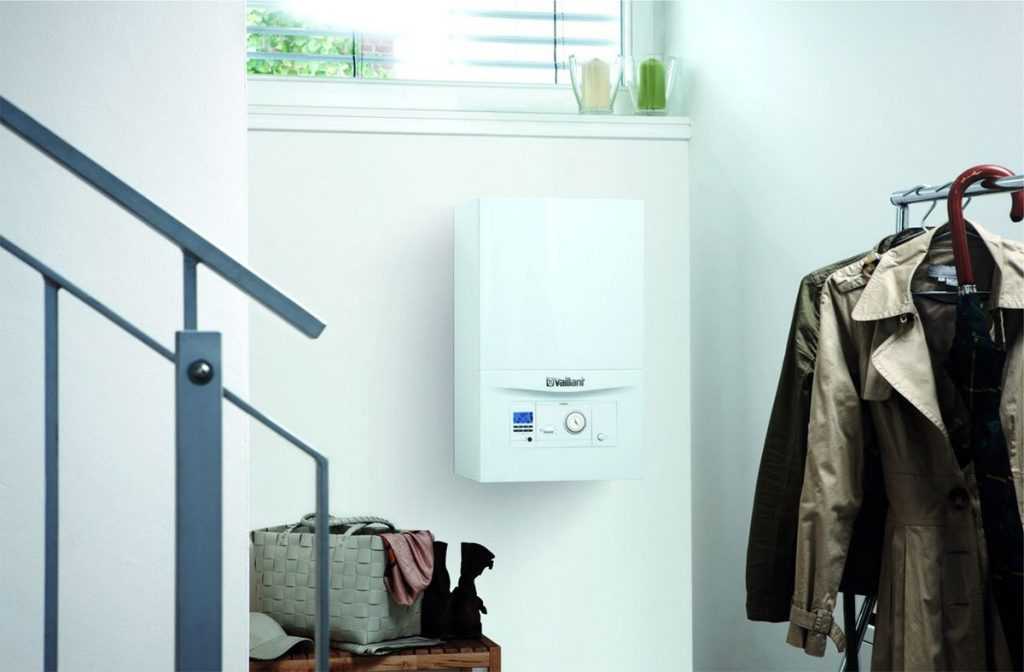

Что такое одноконтурный котёл

Из двух существующих разновидностей котлов, дифференцирующихся количеством встроенных контуров нагрева, одноконтурный отличается тем, что наделён только одной полезной функцией – теплоснабжением батарей для повышения комнатной температуры. Его конструкция сама по себе не способна осуществлять поступление горячей воды в кран, поэтому роль смесителя в данном случае сводится к нулю. Котлы бывают электрические (ТЭНовые, индукционные, электродные) и газовые, что обусловлено разными способами нагрева, мощности, расхода потребления.

Электрокотёл имеет следующую номенклатуру: центральная ёмкость, выполняющая функцию теплообменника, трубчатые нагревательные элементы (ТЭНы), входные — выходные патрубки в нижней части корпуса, циркуляционный насос для хождения воды в системе, терморегулятор, индикаторы. В индукционном котле вместо ТЭНов размещены катушки, которые приводит в движение электромагнитная индукция, выходной патрубок с горячей водой установлен на верхней крышке конструкции. Электродные котлы работают, соответственно, посредством установленных параллельно полюсов замкнутого электрического контура (анод и катод), формирующих электрическое напряжение и выделение тепла.

Газовый одноконтурный котёл оснащён теплообменником, камерой сгорания поступающего горючего от газовой горелки, трёхкодовым клапаном, циркуляционным насосом, расширительным бачком, клапаном для подсоединения к трассе, проводящей газ.

У всех современных моделей одноконтурных котлов в составе деталей, помимо патрубка входа-выхода воды, предусмотрены патрубки для подключения к внешним агрегатам водонагрева. Таким образом, реализуется возможность синтеза одноконтурного котла с бойлером косвенного нагрева для создания многофункциональной системы отопления и горячего водоснабжения дома.

Различия бойлеров по типу установки

• Настенный. Это устройство имеет компактный размер и крепится на стену. Его основное преимущество заключается в том, что оно подходит для помещений с маленькой площадью. У накопительных бойлеров небольшой объем бака, он составляет не более 100 литров.
• Напольный. Это устройство достаточно объёмное, этим и отличается от настенных накопительных бойлеров. Объем бака способен вместить в себя от 115 литров и более, этого вполне достаточно для большой семьи, проживающей в квартире либо в загородном доме.

Накопительные бойлеры, имеющие большой объём, обычно размещают на полу. Устройства проточного типа чаще монтируют на стену.

Правила установки на стену или пол

Газовый агрегат нужно размещать внутри отдельного помещения. которое соответствует таким требованиям:

1. Имеется окно, которое можно открыть в любой момент.
2. Наличие действующей вентиляции.
3. Наличие газовой и водопроводных труб.
4. Наличие розетки для обеспечения работы циркуляционного насоса и электроники. Конечно, она должна быть концом отдельной ветви, которая отходит от электрического щитка. Этот кабель должен быть подключен к отдельному защитному автомату. Кроме этого обязательным является заземление.

Также есть требования относительно правильности размещения котла в доме. Они такие:

1. Расстояние между главным элементом системы отопления и другими газовыми приборами должно превышать 20 см.
2. Вблизи не должно быть окна.
3. Дистанция между котлом и розеткой должна составлять как минимум 0,5 м (по крайней мере, такие рекомендации дают производители). Вообще, чем дальше розетка от котла, тем лучше. Стоит добавить, что некоторые модели имеют кабель питания без вилки. Это означает, что провод нужно подключать своими руками сразу к размещенному в электрощитке автоматическому выключателю.
4. Пространство между боковыми стенками котла и прилегающими стенами или предметами должно быть больше 15 см.
5. Стена, на которую или вблизи которой проводится монтаж котла, должна быть прочной и покрытой невоспламеняющимися веществами. Если стена такая, которая может загореться, ее следует покрыть как минимум 3-мм негорючим материалом. Об этом часто отмечают в различных видео.

Правила эксплуатации системы

Бойлер косвенного нагрева относится к сложному и дорогостоящему оборудованию поэтому монтаж, наладку и первый запуск его в эксплуатацию должна проводить специальная сервисная организация, особенно если БКН находится на гарантийном обслуживании. При первом пуске сервисная организация также должна провести инструктаж собственнику оборудования по правилам работы.

После завершения монтажных работ, прежде всего БКН подключают к контуру нагрева, по линиям теплоносителя и ГВС и заполняют бак водопроводной водой.

После заполнения бойлера и выпуска воздуха выполняют опрессовку по греющей и нагреваемой трубопроводной системе с давлением не менее 1.25 от рабочего, которое создается с помощью циркуляционного насоса. При достижении требуемого давления проверяют систему на отсутствие утечек.

После того, как система будет проверена на плотность, запускают в работу одноконтурный газовый котел, поднимают температуру греющего теплоносителя и направляют его в контур БКН.

В процессе нагрева воды следят за работой предохранительного клапана и расширительного бачка, при выходе на рабочие параметры нагрева, контролируют параметры срабатывания систем защиты и регулирования.

Арматура для обвязки БКН

Этим и обеспечивается приоритет. Если бак не оборудован группой безопасности, ее устанавливают отдельно, при обустройстве обвязки.

Потому что в некоторых навороченных котлах стоят защиты от отключения отопления вызванные долгим прогревом ГВС. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй — на контуре отопления.

Поэтому при выборе нужно решить — какая схема подключения бойлера применяется, сколько источников энергии будет задействовано и каких. Практика показала, что при большом расходе вода может не нагреваться до требуемой 60 градусов. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

Потому что есть котлы с функцией отключения отопления по комнатному термостату, а Функция ГВС остается рабочей. Не нужно думать, что при нагреве воды начнет понижаться температура в доме — вода нагревается быстро, ваше домовладение ни за что не успеет остыть. Как уже было отмечено выше, отличным вариантом являются твердотопливные котлы, работающие на всех доступных видах топлива.

Подключение при помощи трехходового клапана

Согласитесь, что такое подключение не отличается безопасностью, даже если разбавлять водичку смесителем. Заключение Обвязка одноконтурного котла с бойлером косвенного нагрева выполняется по разным схемам, каждая из которых позволяет решить определенный ряд задач.

Здесь используется приоритет бойлера косвенного нагрева. Если обвязка выполнена верно, скорый ремонт не потребуется, но при возникновении проблем с оборудованием рекомендуем обратиться к специалистам. Когда все технические моменты улажены, остается только подобрать объем. С другой стороны высокие температуры увеличивают накипь в теплообменниках и трубах, что в будущем могут приводить к снижению мощности и выходу из строя работы котла из-за перегрева. Но придется как-то мириться с отсутствием возможности отрегулировать температуру по своему вкусу.

При желании можно обойтись и без насоса — для нормальной подачи теплоносителя в водонагреватель трубы подводки к нему должны иметь увеличенный диаметр по сравнению с трубами отопительного контура. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. То есть, увеличивая температуру, Вы увеличиваете накопление горячей воды в бойлере при одной и той же емкости. Если у Вас температура в бойлере будет 90 градусов, то Вы уже сможете использовать душ более 60 минут.

Представьте, что вы подвесили на стену из газоблока напольный БКН на литров. Данная схема с одинаковой эффективностью может применяться как для электрического, так и для газового или твердотопливного теплогенератора. То есть при маленькой температуре возникает не досгарание газа. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме Подключение с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Причем котел — вспомогательный элемент, когда нужно разогреть быстро, или когда энергии солнца не хватает. Отопление в таунхаусе. Недорого.
