Установка фановых труб или замена стояков в квартирах и монтаж фанового отвода в частных домах

Ставить или не ставить

Многие интересуются, можно ли ставить канализационный клапан вместо фановой трубы. Дело в том, что все сливные магистрали работают по одному и тому же принципу. Это означает, что сточная жидкость самотеком уходит в септик. Если не поставить обратный клапан, то в доме появится неприятный запах.

Строительные правила не запрещают установку таких устройств вместо фановой трубы, но когда в доме имеется септик, то открытый вывод вентиляции для сточной трубной конструкции должен присутствовать в обязательном порядке.

Клапан в таких ситуациях вместо указанной сети не применяют, ему отводится роль дополнительного приспособления в зонах трубопровода с большой протяженностью. Так же такая установка разрешается только в обогреваемом помещении, так, при минусовых температурах в механизме собирается конденсат, что блокирует его работу.

Если возникают сомнения, уместно ли ставить клапан вместо трубы, то лучше проконсультироваться по этому вопросу у специалистов, и тогда комфорт в доме не будет испорчен плохой работой канализации.

Вентилирующая система сливной магистрали в многоэтажках

Располагать такие трубные конструкции в многоэтажном доме можно по-разному: горизонтально и вертикально, и любыми другими вариантами.

Видео

Единственное, что говорят мастера – в многоэтажном доме такая конструкция должна присутствовать обязательно. Именно в многоэтажных постройках поток воды, проходящей по сливному стояку очень большой.

И без такой системы в квартирах, расположенных внизу постоянно будут неприятности в виде нехорошего запаха и возвращающейся отработанной жидкости с верхних этажей.

Вентилирующая система сливной магистрали в частном доме

Фановая труба для канализации в частном доме ставится не всегда, (но в зависимости от объективных обстоятельств, отсутствие данного изделия может способствовать появлению неприятного запаха из канализационной системы). По той причине, что объем сточной воды в данном случае не такой большой, чтобы создавать в сети вакуум.

Если следовать теории, то в частном 1 –но или 2-х этажном доме с одним санузлом, разрешают не ставить вентиляцию стояка. Но, практические рекомендации профессиональных строителей кардинально отличаются. Их советы основаны на таких фактах:

  • Если на участке оборудовано локальное очистное оборудование, то без вентиляции нехороший запах будет распространяться на уровне земли, и будет мешать полноценному функционированию септика.
  • Такое решение является очень надежным. Ведь всегда присутствует риск срыва гидрозатвора.
  • Провести эту сеть на кровлю в ходе строительных работ не трудно.

Канализационная труба на 75 мм

Фановая труба для канализации 75 мм используется для оттока жидкости внутри помещений. Способ соединения этого сортамента раструбный. Так же при монтаже используют спецсмазку. Если таковой нет, то применят жидкое мыло. Масла при этом использовать не рекомендуют.

Трубный сортамент на 75 мм производится из трудновозгораемого полипропилена. Максимальный уровень температуры для таких изделий составляет +90 градусов.

Трубные изделия для канализации на 75 мм не боятся влияния ультрафиолета, и служат более 50 лет. Но, все исключительные характеристики трубы на 75 мм сохраняться только в том случае, когда изделие приобретено у известного производителя. Товар от сомнительных фирм, может оказаться некачественным, а значить смонтировать с ним надежную систему не предоставляется возможным.

Видео

Фановая труба для канализации не создает больших трудностей при монтаже. Для такой работы не нужно специальных дорогостоящих инструментов. Главное, что потребуется от мастера – это внимательно изучить советы мастеров, а дальнейшее их воплощение в жизнь будет зависеть только тот самого хозяина.

Использование чугунных элементов

На протяжении нескольких десятков лет обустройство вытяжных каналов происходило с использованием чугунных стояков. Сегодня все реже можно встретить чугунные фановые трубы. А зря, поскольку используя стояки из этого материала можно быть уверенным в качестве вытяжных и вентиляционных каналов. Чугунные детали обладают рядом преимуществ.

Они отличаются:

  • прочностью. Жесткость, плотность сплава содействуют безопасному функционированию чугунных изделий, которые можно купить в строительном магазине. Их применяют при строительстве частных, многоэтажных домов;
  • долгим сроком эксплуатации. Связано это с высокой износоустойчивостью что помогает металлическим изделиям много лет сохранять отличные технические характеристики;
  • устойчивостью к воздействиям механического типа. Им не страшны случайные удары, повреждения, большие нагрузки.

Минусы:

  • склонность к коррозионным процессам;
  • сложность перевозки;
  • большой вес;
  • высокая стоимость.

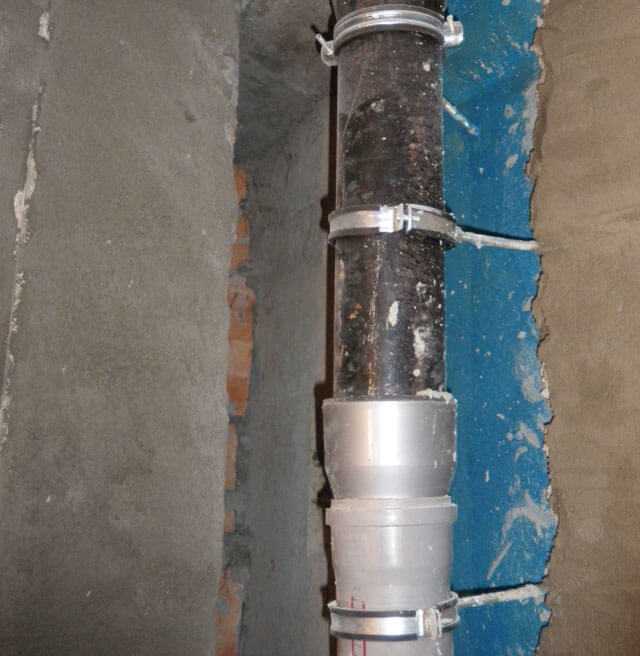

Ремонтируя, заменяя старые стояки из чугуна, необходимо провести демонтаж действующей системы. Непросто это сделать если канализационная, вытяжная магистраль размещена в труднодоступном месте. Как разобрать фановую чугунную трубу за унитазом? Тяжело осуществить эту процедуру, если для соединения стояков использовали паклю с цементом, алюминий или серу.

Сначала необходимо демонтировать детали, которые расположены дальше от стояка. Для этого следует запастись зубилом, молотком с пластиковой или резиновой головкой. При ударе по зубилу железным молотком кусочки металла резко отскакивают от трубы, могут упасть в стояк, поскольку чугун – очень хрупкий сплав.

Выполнив все подготовительные работы, приступить к снятию чугунного фанового или канализационного стояка:

  1. После разрушения данного элемента системы, постепенно приблизиться к крестовине, оставив при этом 30-35 см почти разбитой детали.
  2. Используя оставленный кусок плавно расшатывать его. Если это не помогает, то зубилом начать удалять набивку, опять расшатывать, после чего достать оставшийся фрагмент.
  3. Если система уплотнена серой, то необходимо взять паяльную лампу или газовую горелку и начать нагревать набивку. Перед этим необходимо экраном прикрыть мебель, стены, чтобы их не повредить. Желательно данную работу выполнять вдвоем, поскольку один должен удалять нагретую вязкую серу.
  4. После извлечения некоторого количества разогретой массы достать остаток ненужной части детали.

Возможен вариант, когда можно болгаркой отрезать остаток магистрали до самого раструба. Такая процедура обеспечит не только аккуратный срез, а быструю, удобную стыковку новой пластиковой канализационной детали со старым чугунным стояком.

Важно! Чугунную фановую трубу можно использовать в любых экстремальных ситуациях. Это значит, что такая система будет нормально функционировать в условиях широкого температурного диапазона при повышенном давлении

На протяжении длительного срока эксплуатации, в результате коррозионных процессов чугунные канализационные стояки становятся непривлекательными. Поэтому их необходимо освежить. Чем покрасить чугунную трубу в туалете?

Некоторые хозяева освежают чугунные стояки масляными красками. Перед покраской нужно избавиться от ржавчины, старой отшелушившейся краски, ненужного мусора, грязи. Только после такой подготовки можно приступать к окраске. Покрашенная, отреставрированная канализационная магистраль прослужит еще не один год.

Принцип работы и устройство

Все сантехнические устройства в доме присоединены к канализационному выводу через гидрозатвор, исключающий обратное проникновение газов. К центральному стояку ведут трубопроводы от сантехнических устройств, унитазов, бытовой техники.

Одновременный слив воды в канализацию из нескольких источников возникает вероятность заполнения всего просвета стояка, где быстрый поток увлекает за собой воздух и вызывает разряжение. Это способствует проникновению газов в комнаты, появляется неприятный шум и бульканье в трубопроводе.

Наличие фановой трубы позволяет атмосферному воздуху проникать в систему, уравнять давление и избежать неприятных последствий.

Рекомендации по монтажу фанового стояка

Малоприятные зловония в санузлах нередко появляются, когда сантехнические приборы оборудованы сифонами, имеющими недостаточный объем. Это возникает вследствие того, что при нерегулярном пользовании приборами в сифонах пересыхают остатки воды, убирая гидрозаслонку и открывая свободный доступ к распространению «ароматов».

При выборе места под размещение вентиляционной фановой трубы многие допускают ошибку, располагая ее под свес крыши. Это приводит к тому, что в зимний период сползающий и падающий с кровли снег повреждает отводящую конструкцию.

Чтобы образующийся внутри вентиляционного канала конденсат не замерзал при минусовых температурах, конструкцию необходимо утеплить.

В состав системы фановой вентиляции могут быть включены следующие детали:

  • Фановые трубы;
  • Соединительные трубы;
  • Вентиляционный канал;
  • Соединительные фитинги.

Как правило, фановая труба изготавливается из того же материала, что и труба стояка. Но если запланирована замена фанового стояка без замены труб канализации, то можно использовать и комбинацию материалов. Например, установить на чугунный стояк фановую трубу, выполненную из пластика.

  • В том случае, если в доме планируется установка нескольких стояков канализации, то разрешается объединять фановые трубы в общую систему. Если собирается сложная система, в которой будет объединено несколько фановых труб, для соединения элементов используют тройники с углами 135 и 45 градусов.
  • При прокладке горизонтальных участков фановых труб создают уклон по направлению движения газов. Размер уклона – не менее 2 см на метр горизонтального участка фановой трубы.
  • Вывод фановой трубы над крышей должен осуществляться на высоту не менее 3 метров над уровнем кровли. А если в доме есть используемый чердак, то высота вывода увеличивается минимум до 3 метров.
  • Расстояние между выводом фановой трубы и окнами (балконами) должно быть более четырех метров.
  • Стояк фановой трубы, которые проходит через неотапливаемые помещения, должен быть утеплен.
  • Объединение в одном канале вентиляции канализации и дымохода категорически запрещается.
  • В верхней части трубы планируется установка сеточки с козырьком.

Рассмотрим распространенные ошибки, которые допускают неопытные строители при обустройстве фановой вентиляции.

  • Понятно, что выведение стояка на крышу является достаточно сложной задачей, так как потребуется выполнять герметичное примыкание кровли к трубе. Поэтому некоторые хозяева считают возможным вывести фановый стояк в нежилое чердачное помещение. Такое решение в корне неправильно, так как чревато накоплению в чердачном пространстве пожароопасных газов. Кроме того, не исключается проникновение дурнопахнущих канализационных газов в помещения верхнего этажа.
  • Не рекомендуется планировать установку фановой трубы вдоль внешней стены дома, так как такое решение чревато образованием конденсата, который будет стекать по стояку.

Верхнюю часть фановой трубы рекомендуется накрыть козырьком с сеточкой, это предотвратит попадание в систему канализации мусора, насекомых и грызунов. В продаже есть специальные «грибки на фановый стояк, которые отлично решают эту проблему. А вот установка флюгерок с целью улучшения тяги не просто бесполезна, но зачастую и вредна, так как способствует появлению запаха канализации в помещениях.

Устройство

Наличие фановых стояков в канализационной системе многоквартирных жилых зданий является обязательным и регламентируется действующими государственными документами и строительными нормативами. Как правило, канализационные вентиляционные стояки выполняются прямыми, в связи с тем, что процессы, происходящие там, являются самотечными, а не принудительными и необходимо минимизировать количество отводов и различных сужений для максимально свободного прохождения потоков воздуха.

Канализационные системы в индивидуальных домах не имеют таких объемов сточных вод, как в многоквартирных жилых зданиях, поэтому и требования к устройству фановых стояков менее сложные и допускают значительные отступления в угоду практичности и минимизации затрат на строительство.

Устройство фанового стояка

Фановая труба в основном является верхним продолжением канализационного стояка, поэтому она должна заканчиваться выводом на крышу здания. На конце трубы обязательно монтируют стандартный дефлектор, так чтобы расстояние от поверхности конька крыши было на 30 сантиметров выше. Не рекомендуется делать вывод канализационной вентиляции на фасад здания.

Важно! Нельзя устанавливать выход канализационного стояка в чердачном помещении здания или вблизи окон и около балконов.

Для устройства фанового стояка можно использовать трубопроводы, выполненные из любых материалов. Так, пластиковые, чугунные или стальные трубы должны отвечать только одному условию – быть коррозионностойкими, так как в составе канализационных газов будут присутствовать много агрессивных веществ.

Для чего нужна фановая труба

Выясним, для чего нужна фановая труба в канализации в
частном доме или многоквартирном здании. Большую часть времени
канализационный стояк пуст, по нему свободно перемещаются газы из подземных
трубопроводов. В квартиры он не попадает, поскольку все сантехнические приборы
защищены гидрозатворами, имеющимися в сифонах сливных гарнитур.

Если жители верхних этажей
производят слив большого количества воды — выпускают ванну, или иную
емкость, в верхней части стояка образуется разрежение. Перепад давлений может
быть достаточным, чтобы сорвать гидрозатворы со всех сантехнических приборов.
Как только сточная вода уйдет (а это занимает максимум несколько минут), по
трубопроводам в квартиры начнет поступать канализационный газ. Если в верхней
части стояка имеется выход в атмосферу (фановая канализация), разрежение не возникнет,
гидрозатворы окажутся в целости и поступление газов в санузел станет невозможным.

Возможна и обратная
ситуация — в системе происходят активные процессы брожения с выделением
больших объемов биогаза. Его давление может превысить сопротивление водных
пробок, и газ попадет в жилые помещения. Если стояк соединен с атмосферой,
произойдет свободный вывод
газа наружу. Вентиляция
внутреннего пространства системы обеспечит своевременный вывод газов и предотвратит их
скопление и повышение давления.

Фановый стояк канализации в частном доме также
необходим, особенно, если система подключена к собственному септику. В емкостях
образуется большое количество газа, выпуск которого надо производить высоко над землей, чтобы не распространять дурной
запах по своему и соседним участкам.

Как сделать фановый стояк

Согласно сегодняшнему СНиП, монтаж фановой системы требуется в таких случаях:

  • при постоянном образовании неприятного запаха в доме;
  • когда канализация представляет конструкцию автономной системы, то есть находиться септик, выгребная или накопитель яма;
  • для зданий больше двух этажей, где проведена система канализации и находятся сантехнические устройства.

Существует несколько способов устройства. Наиболее популярный – удлинение центрального вертикального стояка до вывода его на кровлю здания. Но по правилам того же СНиП стояки вентиляции обязаны подключаться к системе тут же после последнего прибора сантехники. Не все время физически можно это выполнить. Потому было создано несколько схем по канализационной вентиляции.

Устройство фанового стояка

Для домов, где находятся два этажа, устройство не представляет большой сложности. Чтобы установить — нужно просто удлинить трубу выше уровня крыши

Но в это же время необходимо брать во внимание правила вывода шахты вентиляции и расположение труб канализации. Они регламентируются в таких обязательных размерах выноса:

  • от скатной крыши – 50 см;
  • от уровня неэксплуатируемой плоской кровли – 30 см;
  • минимальное расстояние до проемов окна – 4 метра;
  • расстояние от завершения стояка до эксплуатируемой кровли – 3 метра.

Есть четкие правила, выполняя которые фановый стояк на кровле будет функционировать нормально. Перед окончанием ровного участка, проходящего через перекрытие этажа, нужно поставить ревизионный люк. На участке перехода непременно ставят гильзу, которая не позволяет конструкции стояка касаться потолочного материала.

Если в доме находится не один основной стояк, то для оптимизации обмена воздуха их можно объединить в единую фановую трубу. Но участок состыковки обязан располагаться выше последнего подсоединенного сантехнического устройства.

Устройство вентиляции

Вентиляция фанового стояка проходит естественным способом. Очень важную роль здесь играют все те же газы, создающие неприятный аромат. Их температура постоянно чуть выше уличной температуры. В результате этого, как уже выше описывалось, они перемещаются по трубам канализации к патрубку выхода.

Наиболее близкая аналогия данного процесса – тяга в приборах отопления. Но если котельную трубу советуют закрывать дефлектором или флюгаркой, то в стояке вентиляции использование этих конструкции недопустимо.

Существует ряд причин для этого:

  • во время сброса большого объема воды на трубе стояка дополнительная конструкция начнет препятствовать быстрому проникновению воздуха вовнутрь. Уровень разряженного воздуха начнет повышаться по мере перемещения сливных масс, что возможно приведет к срыву гидравлических замков на сантехнических устройствах;
  • зимой появляется разница температур на поверхности трубопровода стояка, она приводит к образованию конденсата. При отрицательной температуре он преобразуется в лед, этим самым снижая пропускную возможность трубопровода.

Вывод фановой трубы

Вариантов размещения используется много, но не все из них технически грамотные. Например, некоторые выводят фановый стояк прямо на улице или во дворе, если позволяет расстояние до стоков из бетонных колец и септика. Это неправильно, можно заморозить трубу.

Чердачные помещения использовать под эти нужды не стоит, так как там практически нет тяги, кроме того, подниматься на чердак вы после этого не сможете из-за неприятных запахов.

Некоторые ставят фановую трубу под скосами крыши дома или и вовсе выводят горизонтально. Это имеет разумную основу, если вы обеспечили безопасность трубы от возможного падения льда и снега, и сделали трубу ровной, без изгибов и преломлений. Любой скос ведет к негативным последствиям в виде плохой тяги.

Оптимальный вариант – вывести фановую трубу непосредственно на саму крышу, сформировав там отверстие под эти нужды. Труба должна стоять идеально ровно и прямо и возвышаться над поверхностью не менее чем на 30 см, а лучше 50 см во избежание забивания снегом. Если отверстие трубы будет перекрыто, то свои функции трубы выполнять не сможет.

Снег и погодные условия – главная угроза для фановой трубы, поэтому при монтаже нужно соблюдать все требования безопасности, устойчивости и долговечности нашего устройства.

Часть людей сверху трубы ставит специальный грибок для защиты от атмосферных осадков, но это несет определенные неудобства, так как возникший на нем конденсат может заблокировать работу. Профессионалы не рекомендуют установку также дефлектора и флюгарки, или иных способов усиления вытяжки, фановая труба работает сама по себе, вытягивает запахи и вентилирует систему канализации эффективно.

Зато специалисты рекомендуют установку на фановый стояк обратного клапана, чтобы не возникало проблем в случае засора всей канализационной системы. Принцип действия прост — когда вода сливается, то крышка отворяется и обратно встает на место только благодаря специальной пружине. Клапан также позволяет защитить устройство канализации от мелких грызунов и примесей техногенного характера.
