Современное устройство колодца канализационного: перепадного, со стояком, пластикового

Канализационный колодец — ключевой элемент наружной сети водоотведения. Он позволяет осматривать трубопровод, прочищать его, менять направление потока и уклон, соединять несколько веток в одну. От того, насколько грамотно продумано устройство колодца канализационного, зависит срок службы всей системы и частота аварий. В статье разберём конструкцию, особенности перепадных колодцев, колодцев со стояком и пластиковых изделий, а также практические нюансы монтажа и эксплуатации.

Из чего состоит канализационный колодец

Независимо от материала, колодец включает несколько обязательных частей:

• Днище (основание) — плита или монолитное дно, на котором стоит вся конструкция.
• Лоток — желоб в нижней части, по которому движется стоки; он формирует нужный поворот и плавное слияние потоков.
• Рабочая камера — пространство для осмотра и обслуживания, обычно диаметром от 1000 мм при глубине более 1,2 м.
• Горловина — суженная часть, переходящая в шахту к люку.
• Люк с крышкой — чугунный, полимерно-композитный или пластиковый, подбирается по нагрузке.
• Скобы или лестница — для спуска при глубоких колодцах.

Лоток делается с уклоном и скруглениями, чтобы не образовывались застойные зоны, где скапливаются осадок и жир.

Типы колодцев по назначению

В системе водоотведения колодцы выполняют разные функции, и конструкция зависит от задачи:

• Смотровые устанавливают на прямых участках через определённые интервалы, а также в местах поворота.
• Поворотные нужны там, где труба меняет направление.
• Узловые объединяют несколько веток.
• Контрольные ставят у границы участка или при подключении к магистрали.
• Перепадные обеспечивают гашение скорости потока при значительной разнице высот.
• Накопительные служат ёмкостью для стоков и выполняют функцию септика.

Расстояние между смотровыми колодцами зависит от диаметра трубы: для труб 150–200 мм обычно принимают 35 м, для более крупных диаметров интервал увеличивается.

Перепадный колодец: когда нужен и как устроен

Перепадный колодец применяют, когда подводящая труба расположена значительно выше отводящей, либо рельеф вынуждает прокладывать сеть с крутым уклоном. Без гашения энергии поток разрушает лоток, стены колодца и сами трубы, а также создаёт шум и гидроудары.

Виды перепадных устройств

• Со стояком — вертикальная труба внутри или рядом с колодцем, по которой стоки спускаются на нижний уровень.
• Водосливного типа — с ступенчатым или практическим водосливом при небольшой высоте перепада.
• Шахтного типа — для больших перепадов, с гасящими элементами.

Обычно перепад менее 0,5 м делают без особых устройств, просто увеличивая уклон. При перепаде от 0,5 до нескольких метров применяют стояк, а при большей высоте — многоступенчатые решения.

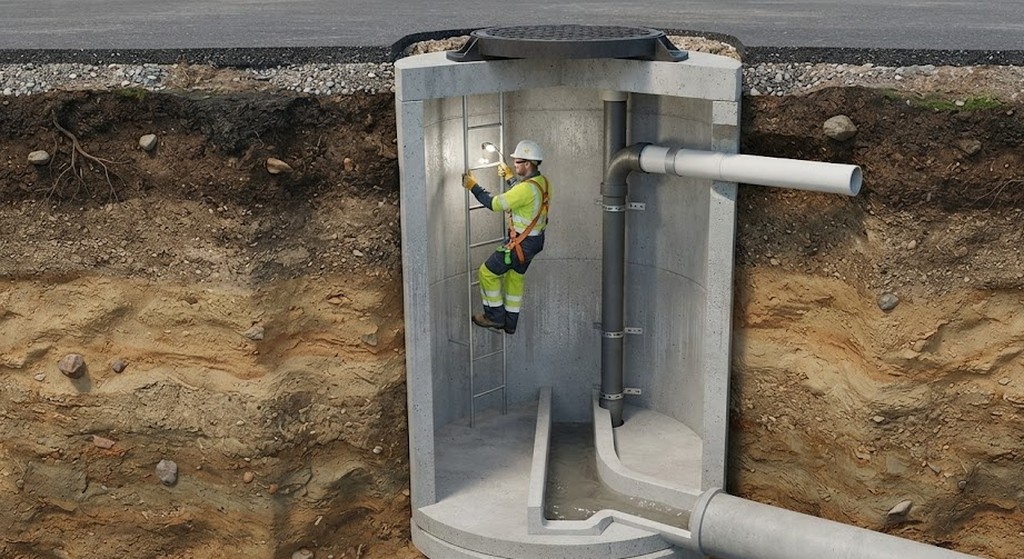

Колодец со стояком: особенности конструкции

Стояк — это вертикальный участок трубы, соединяющий верхний и нижний уровни. Он размещается в специальной нише у стенки колодца или в отдельной шахте. В нижней точке стояка делается плавный отвод или водобойный элемент, чтобы падающая струя не била в днище.

Важные моменты при устройстве стояка:

1. Диаметр стояка принимают не меньше диаметра подводящей трубы.
2. Верхняя часть оборудуется приёмной воронкой или тройником для вентиляции.
3. Стояк надёжно закрепляется хомутами к стенке, чтобы исключить вибрацию.
4. Предусматривается доступ для прочистки, например ревизия или съёмный элемент.

Материал стояка — полипропилен, ПВХ, чугун или полиэтилен. Для высоких нагрузок и агрессивных стоков часто выбирают чугун либо армированные полимеры.

Пластиковые колодцы: преимущества и нюансы

Полимерные колодцы из полипропилена или полиэтилена получили широкое распространение благодаря лёгкости и герметичности. Они поставляются в виде готового корпуса с гофрированной или гладкой стенкой, лотком и патрубками для подключения труб.

Плюсы пластиковых изделий

• Малый вес — монтаж без тяжёлой техники.
• Высокая герметичность, исключающая просачивание стоков в грунт и подтекание грунтовых вод.
• Стойкость к коррозии и химическому воздействию.
• Гладкая внутренняя поверхность, на которой слабее образуются отложения.
• Быстрая установка и отсутствие необходимости в дополнительной гидроизоляции.

На что обратить внимание

• Возможность всплытия при высоком уровне грунтовых вод — требуется анкеровка или бетонная подушка.
• Кольцевая жёсткость стенки (SN) должна соответствовать глубине и нагрузке.
• Для проезжей части обязательна разгрузочная плита над горловиной.

Сравнение материалов: бетон, кирпич, пластик

Железобетонные кольца остаются надёжным вариантом для больших глубин и сложных условий, но требуют техники и тщательной герметизации швов. Кирпичные колодцы сегодня применяют редко: они трудоёмки и склонны к протечкам. Пластик выигрывает по скорости монтажа и герметичности, уступая бетону в способности воспринимать большие внешние нагрузки без дополнительной защиты.

Если выбран бетонный колодец, особое внимание стоит уделить защите швов и стен от влаги. Подробнее о методах защиты — в материале о гидроизоляции канализационных колодцев.

Монтаж: основные этапы и советы

1. Подготовка котлована. Размеры должны оставлять запас для обратной засыпки и уплотнения.
2. Устройство основания. Песчано-гравийная подушка толщиной 15–20 см, тщательно утрамбованная; при высоком уровне воды — бетонная плита.
3. Установка корпуса. Проверяют вертикальность и высотные отметки лотка.
4. Подключение труб. Используют специальные уплотнительные манжеты, соблюдают проектный уклон.
5. Обратная засыпка. Послойно, с уплотнением песком, без камней и строительного мусора рядом со стенками.
6. Монтаж горловины и люка. Люк выставляют с учётом покрытия на поверхности.

Эксплуатация и обслуживание

Даже хорошо устроенный колодец требует периодического осмотра. Рекомендуется:

• проверять состояние лотка и отсутствие засоров не реже двух раз в год;
• контролировать целостность крышки и посадочного кольца;
• очищать колодец от осадка и жировых отложений;
• следить за герметичностью стыков и отсутствием подтоков;
• соблюдать технику безопасности: перед спуском проверять воздух на наличие вредных газов.

Вывод

Правильно подобранное и смонтированное устройство канализационного колодца обеспечивает бесперебойную работу сети на десятилетия. Перепадные колодцы со стояком решают проблему крутых уклонов, а пластиковые изделия упрощают монтаж и повышают герметичность. Выбирайте тип и материал с учётом глубины, нагрузок и уровня грунтовых вод, а при обслуживании не пренебрегайте регулярными осмотрами.
