Почему по-прежнему популярны чугунные канализационные трубы

Особенности монтажа

Монтажные работы состоят из следующих этапов:

  • подготовительных операций;
  • демонтажа старых коммуникаций;
  • замеров;
  • подсчёта нужного количества труб;
  • прокладки пластиковых коммуникаций;
  • установки переходника.

Подготовка к соединению труб

Необходимые инструменты и материалы

Для проведения монтажных работ потребуется заранее подготовить следующие инструменты:

  • киянка деревянная или резиновая;
  • уровень;
  • маркер;
  • болгарка;
  • набор ключей или разводной;
  • аппарат для сварки пластика.

На основе измерений диаметров труб потребуется закупить переходник, а также прокладки, уплотнители, муфты, герметики.

Подготовительный этап

На этапе подготовки важно правильно выполнить демонтаж старых коммуникаций:

  1. Освободить достаточно пространства.
  2. Отсоединить всю сантехнику, счётчики.
  3. При наличии соединений на герметик или цемент необходимо аккуратно их простукивать молотком, а затем извлекать остатки абразивным инструментом.
  4. Выполнить последовательный демонтаж коммуникаций.

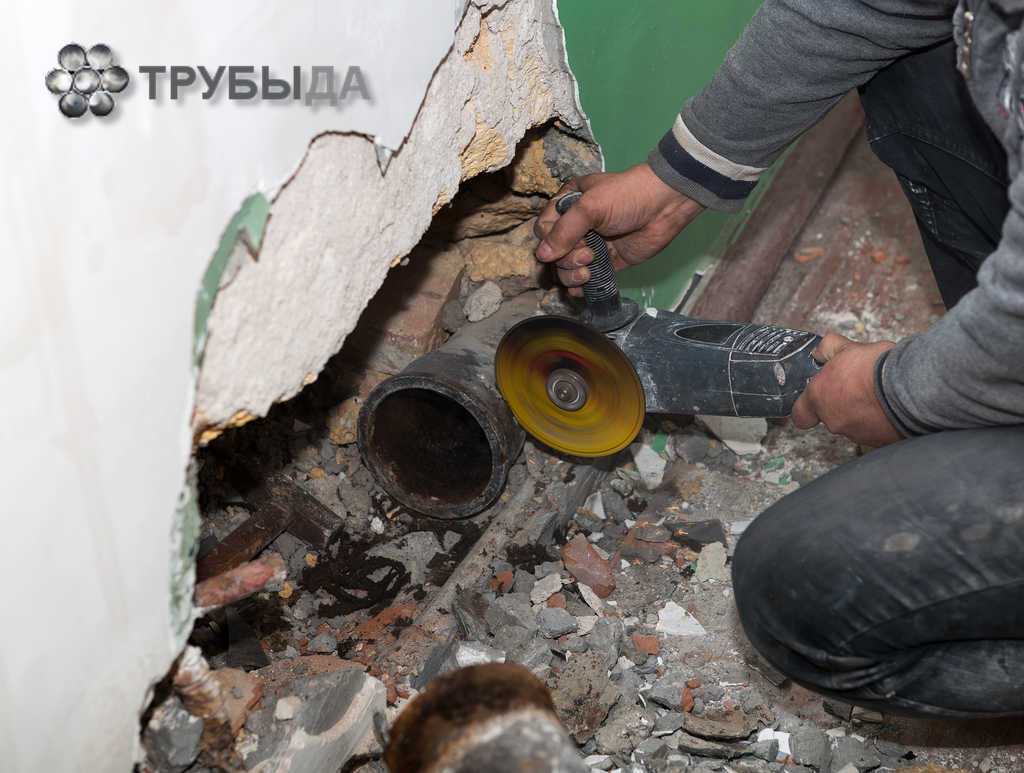

Чтобы демонтировать стояк, нужно выполнить следующее:

  1. Делаем надпил над тройником выше на 10 см сверху, снизу – на 8 см. Глубина должна составлять меньше половины диаметра коммуникаций.
  2. Внутрь верхнего надпила вставляем стамеску и начинаем выбивать конструкцию. Сила удара подбирается такой, чтобы расколоть чугунное изделие. Осколки извлекаются и удаляются.
  3. Отверстие затыкается полиэтиленовой плёнкой.
  4. В нижний надпил вставляется лом и расшатывается соединение. При необходимости используют перфоратор для удаления цемента. При возникновении сложностей тройник срезается болгаркой на расстоянии от раструба более 3 см.
  5. Торцы обрабатывают болгаркой до чистого металла.

После демонтажа следует выполнить все необходимые замеры. Затем нужно купить материалы. Перед проведением работ отключается подача воды, подготавливаются средства индивидуальной защиты.

Частые проблемы и ошибки

Основные проблемы и ошибки при соединении:

  • раструбы направлены против движения стоков, за счёт чего могут возникать частые засоры;
  • не соблюдены уклоны при прокладке, велика вероятность появления застоев, попадание неприятного запаха в помещение;
  • коммуникации установлены внатяжку, стыки быстрее теряют герметичность, особенно при резких температурных колебаниях;
  • отсутствие хомутов на длинных участках, возможны провисания пластиковых изделий, потеря герметичности, засоры;
  • не достаточно герметизированы стыки, появляются протечки;
  • при демонтаже старых труб были повреждены новые;
  • не удалён старый герметик, неплотное соединение, низкая прочность;
  • чугун не очищен в месте соединения от грязи и ржавчины, протекание коррозионных процессов, снижение срока службы коммуникаций;
  • не соблюдены условия или сроки твердения герметика, вероятны протечки.

При прокладке участка пластиковых труб потребуется организовать проверочные люки. Они упростят обслуживание, ремонты, осмотры.

Чугун или сталь

Те, кто был в подвалах Петергофа, наверняка обратил внимание на массивные трубы, снабжающие водой его знаменитые фонтаны. Это один из старейших функционирующих до нашего времени чугунных водопроводов

Он строился на века; при этом строители царской резиденции, прямо скажем, не особенно считались с затратами.

Во второй половине прошлого века на первое место вышла экономическая целесообразность. В самом деле, зачем строить водопровод с полуторавековым ресурсом, если уже через 40 лет район города будет расширяться и перестраиваться с прокладкой новых магистралей?

Именно тогда получили массовое распространение стальные магистральные водопроводы – сравнительно дешевые и, главное, куда более технологичные в плане монтажа.

Последствия экономии вполне предсказуемы и ощущаются до сих пор:

Ресурс уложенной в грунт трубы, несмотря на гидроизоляционные мероприятия, редко превышает 30-40 лет. По прошествии этого времени многочисленные свищи в ней делают объем потерь питьевой воды неприемлемым.

Так выглядит внутри старый стальной водопровод.

А как на этом унылом фоне выглядит чугун?

  • При должном качестве внешней гидроизоляции реальный срок службы уложенной в грунт трубы составляет не меньше века.
  • Трубопровод практически не зарастает изнутри.

Чугунный водопровод в подвалах Петергофа.

Единственная проблема чугунного водопровода – большая чувствительность к подвижкам грунта: там, где стальная труба слегка деформируется, чугунная лопнет.

№6. Размер канализационных ПВХ труб: диаметр, толщина, длина

Подбор диаметра канализационной трубы – это дело повышенной важности. Если взять трубы меньше, чем требуется, то они не обеспечат достаточную пропускную способность

Что это означает, наверное, объяснять не стоит. В лучшем случае, сточные воды будут плохо уходить, в худшем – кое-где начнут выходить наружу. В страхе столкнуться с подобными последствиями многие решают перестраховаться и взять трубы с диаметром, значительно более высоким, чем требуется. Эффективность по сравнению трубами с правильно подобранным диаметром возрастет незначительно, зато затраты и площадь, которую необходимо выделить под эти трубы, сильно увеличиваются.

Прежде, чем отправиться за покупкой, необходимо составить схему канализационной системы и отметить на ней все точки слива жидкости. Чем больше будет точек водоотвода, тем больше должна быть сливная труба

Впрочем, при выборе труб, необходимо принимать во внимание не только их диаметр, но и длину, а также толщину стенок

Чтобы правильно подобрать диаметр канализационной ПВХ трубы, необходимо в идеале провести расчет предполагаемого объема стоков, но часто этим расчетом пренебрегают, используя проверенные миллионами параметры:

  • трубы от душевой кабины, ванны, умывальника и биде могут быть диаметром 40-50 мм;
  • для кухонной мойки – 32-50 мм;
  • для унитаза – 110 мм;
  • для посудомоечной и стиральной машин – 25 мм;
  • центральный стояк – 110-160 мм;
  • бассейн – 200-300 мм.

Диаметр канализационной трубы, которая выходит из квартиры, должен быть не менее диаметра общей магистрали. Для домов до 5 этажей это трубы диаметром 110 мм, для более высоких зданий – 160-200 мм. Внешняя канализация не может иметь диаметр менее 110 мм, что необходимо помнить при обустройстве канализации частного дома. Как правило, на дачных участках и в загородных домах для обустройства наружной части канализации используются трубы диаметром 110-200 мм. Если строится канализационная система для обслуживания нескольких домов, лучше взять диаметр побольше – около 315 мм. Трубы диаметром 630 мм подходят для обустройства магистрального участка канализации для обслуживания небольшого поселка.

Толщина стенок зависит от нагрузок на трубы. Для внутренней безнапорной канализации подойдут трубы со стенками 1,2-2,2 мм. Они имеют диаметр до 110 мм и относятся к классу прочности SN2. Трубы SN4 получили наибольшее распространение. Они используются для обустройства и наружной, и внутренней канализации. Такие трубы при диаметре 50 мм имеют стенки 2,6 мм, при 110 мм – уже 3,2 мм. Подходят для организации общего домового стояка, а также наружной безнапорной канализации в частном доме. Если необходимо обустроить напорную канализацию, лучше взять трубы с максимально толстыми стенками (класс SN8). При диаметре 90 мм толщина стенки составляет 3-6,6 мм.

Выбор длины зависит от протяженности трубопровода. Лучше свести все соединения к минимуму, но и излишне длинные трубы покупать не стоит – это экономически невыгодно, да и неудобно. Обычно ПВХ трубы продают отрезками по 0,5 м, 1 м и 2 м, но можно найти изделия длиной 3 м и 0,3 м. Некоторые производители предлагают трубы длиной 6 м и даже 12 м, ими удобно обустраивать наружную канализацию.

Помните, что места стыка отдельных участков – самые опасные, так что постарайтесь произвести монтаж так, чтобы соединений было как можно меньше. Тут поможет грамотный предварительный расчет. В случае чего длину трубы можно уменьшить, используя ножовку по металлу.

С помощью ПВХ труб можно собрать канализационную систему любой сложности. На помощь приходят не только разные диаметры труб, но и всевозможные переходники, поворотные отводы, тройники, крестовины, редукции, заглушки и т.д.

Особенности структуры и применение

Главная особенность чугунных труб из группы классификатора TML – предназначение для установки под землёй на глубине от 0,8 до 6 метров. Созданные специально как элементы наружных систем TML, трубы отличаются увеличенной степенью прочности и антикоррозионной защиты.

Эксплуатационные параметры сопротивления на сжатие позволяют без опасений повреждения прокладывать канализационные линии, к примеру, под дорожным полотном с большими весовыми нагрузками. Но при монтаже требуется соблюдать стандарты DIN EN 877, 1610, ГОСТ, которыми предусматривается создание соответствующего опорного фундамента и перекрытий.


Структура современной безраструбной трубы из чугуна состоит из двухслойного внутреннего покрытия эпоксидной смолой (1), внешнего покрытия эпоксидным лаком (2), рабочего слоя чугуна с пластинчатым или сфероидальным графитом (3), защитного покрытия цинком (4)

Из особенностей высокопрочной чугунной трубы также следует выделить присутствие эффективного покрытия (наружного и внутреннего), в том числе на фасонных деталях. Покрытие выполняется с внедрением цинка и эпоксидных смол, чем обеспечивается высокая надёжность защиты от коррозии даже в условиях выражено агрессивной среды.

Эти трубы могут успешно применяться для прокладки в грунтах с высоким уровнем pH (0-10). Внутреннее лаковое эпоксидное покрытие канализационных труб из чугуна имеет гладкую (скользящую) структуру, что сводит к минимуму коэффициент сопротивления при движении стоков.

Структура современной чугунной трубы TML:

  1. Покрытие модифицированной эпоксидной смолой в два слоя (толщина слоя 120 мкм).
  2. Защитное покрытие эпоксидным лаком (толщина слоя 60 мкм).
  3. Чугунный основной слой с повышенным содержанием углерода.
  4. Защитное покрытие цинковым порошком (плотность напыления 130 г/м2).

Стандартная длина трубы (3000 мм) при необходимости легко укорачивается до нужного размера, например, электрическим труборезом. Выполняя обрезку чугунной трубы, нужно обеспечить точный ровный срез. Такой подход гарантирует надежность герметизации при сборке линий стоков.

Кроме того, границы обреза, как правило, окрашивают специальной краской и обкладывают изоляционной лентой типа Pro-Cut. Для агрессивных сред применяются специальные уплотнения. Эти меры дополнительно увеличивают и сводят на нет риски протечек.


Таким способом создаётся соединительный узел на кромке обрезанной чугунной трубы, когда в качестве защитного и герметизирующего элемента используется изоляционная лента Pro-Cut

Перечень особенностей чугунных труб канализации впечатляет. По сравнению с тем же полимерными изделиями, быстро набирающими популярность за счёт дешевизны, чугунная продукция имеет массу преимуществ.

Чугунке не страшен огонь и высокие температуры, тогда как пластиковые трубы размягчаются уже при Т=100º, а при более высоких значениях температуры начинают деформироваться и могут расплавиться.

Чугунные трубопроводы характерны низким уровнем шума при работе системы и не требуют монтажа компенсаторов на расширение. Их можно закладывать в толще бетона, не опасаясь разрыва от сжатия/расширения материалов.

Таким образом, затраты на приобретение очень скоро компенсируются за счёт экономичной эксплуатации чугунных труб. Их применение не требует создания огневой и шумовой изоляции, межремонтный период в несколько раз превышает такой же период для пластиковых коммуникаций. Продолжительность эксплуатации не ограничивается даже 100-летним сроком.

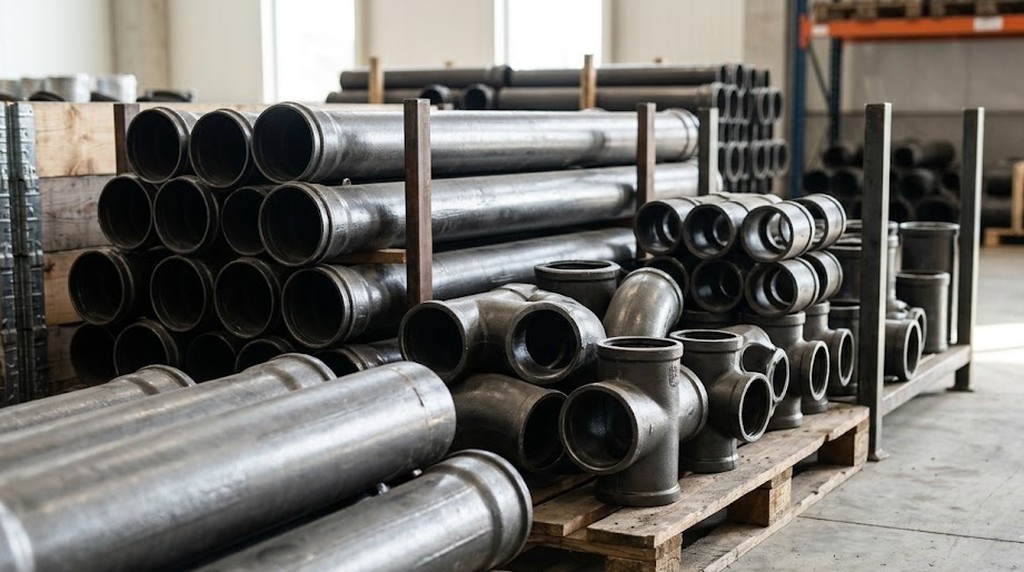

Виды чугунных труб

Как следует из названия продукции, чугунные канализационные трубы изготавливаются из чугуна — сплава железа с небольшим (меньше, чем в стали) содержанием углерода. Самый распространённый вид — серый чугун — относительно более хрупок, чем сталь, и менее устойчив к механическим перегрузкам. Однако благодаря введению в состав различных дополнительных элементов удаётся не только существенно повысить прочность материала, но и придать ему пластичность.

Согласно классификации по двум основным признакам — графитовым включениям и области применения, выделяют следующие марки продукции:

ВЧШГ — высокопрочный чугун с шаровидными вкраплениями графита. Подробная расшифровка ВЧШГ поможет разобраться в деталях. По прочности этот материал практически не уступает высокоуглеродистой стали, не боится холодов, очень долговечен в эксплуатации, очень незначительно корродирует. Такой сплав стоит дороже, поэтому в большинстве случаев его используют на производстве. Для обустройства же домашней системы водоотведения вполне приемлемы трубы из обычного серого чугуна. ВЧШГ применяется для производства только раструбных канализационных чугунных труб, которые при монтаже следует уплотнять манжетами из резины.

ЧНР — чугунные напорные раструбные изделия. Так же, как ВЧШГ, имеют довольно долгий срок службы и используются в одинаковых сферах человеческой деятельности, в частности, для переноса жидких сред под давлением

Материал более хрупок, соответственно, обладает меньшей пластичностью, поэтому собирать трубопроводы из этих труб требуется с большой осторожностью.

ЧК — продукция для канализации, работающей без напора. В состав серого чугуна в этом случае включён не шарообразный, а пластинчатый графит, что существенно понижает прочность изделий

Применяется продукция для обустройства работающих самотёком под малой нагрузкой трубопроводов. Среди преимуществ ЧК — возможность комбинировать материал с полимерными трубами (при этом применяются переходники из резины) и использовать элементы разобранного трубопровода повторно.

SML – трубы без раструбов, производящиеся из чугуна и графита розеточного типа литьём. В большинстве случаев поверхность изделий покрывается эпоксидными смолами для защиты от воздействия внешней среды. При добросовестной сборке систем водоотведения такие трубы служат долго, при любых температурах во внешнем и внутреннем контурах канализации. Единственное условие — система должна работать на самотёке. Ещё одно преимущество изделий — простота соединения: благодаря отсутствию раструбов, в единое целое они скрепляются специальными хомутами, а герметичность стыков не уступает раструбному варианту.

Методика сборки

На практике часто приходится сталкиваться с двумя типами соединений:

  • однотипных труб, то есть чугунных;
  • сборка пластик-чугун.

Рассмотрим подробно каждый из них.

Как выполняется соединение ТЧК.

Применение раструбных труб делает монтаж более удобным, поэтому рассмотрим, как производится их стыковка.

Алгоритм действий выполняется в следующем порядке:

  1. производят очистку концов соединяемых труб, после чего на раструб и гладкий конец наносят смазку, потом производят их состыковку. Необходимо заметить, что раструб должен быть на трубе, к которой выполняется подсоединение. То есть на уже установленную;
  2. далее выполняется чеканка, для этого в зазор между раструбом плоским концом чугунных канализационных труб вставляется просмоленный уплотнитель (например, пакля). Им необходимо забить раструб примерно на две трети. В качестве инструмента используется лопатка из дерева и молоток;
  3. для заполнения оставшегося пространства в раструбе используют не пропитанный уплотнитель, это повышает качество сцепления с цементом;
  4. приготавливается цементный раствор, рекомендуем использовать марки 300 или 400 в пропорции к воде 1/9;
  5. приготовленный раствор выливают в раструб, после чего он утрамбовывается.

Реализация раструбного соединения

При стыковке очень важно, чтобы была полная герметизация соединения. С этой целью при монтаже канализационных труб из чугуна производится замена раствора цемента на герметик. Такой вариант более надежен, но значительно дороже

Такой вариант более надежен, но значительно дороже.

Как соединить чугунную канализационную трубу с пластиковой.

Данный тип стыковки выполняется значительно проще. Для выполнения соединения чугунной и пластиковой труб канализационной системы потребуется купить соединительный манжет и герметик.

Соединительный манжет

Процесс происходит в следующем порядке:

  • необходимо прочистить внутреннюю поверхность раструба;
  • на очищенное место наносится герметик;
  • устанавливается манжет, к нему подсоединяется труба из пластика, после чего соединение принимает показанный на рисунке вид.

Подключение пластикового отвода к чугунному стояку

Чугунные трубы SML и их использование

Ознакомившись с производственным процессом чугунной сантехники, можно поподробнее узнать и другие особенности материала. Безраструбная чугунная канализация sml, применяемая для монтажа внутренних канализационных систем, имеет свои преимущества и недостатки. Раструбы на таких трубах отсутствуют, их стандартная длина составляет 3 метра, сечение самих изделий и фитингов к ним характеризуется номинальной величиной: 5; 7; 8; 10, 12,5; 15; 20; 25 и 30 см.

Снаружи трубы покрыты грунтовкой красно-коричневого цвета, толщина слоя которой составляет 40 микрон. Внутренняя поверхность покрыта эпоксидной модифицированной смолой желтого цвета. Толщина этого слоя равна 130 микрон. Для изготовления хомутов используется особый вид резины (EPDM) и стабилизированная сталь.

Технические характеристики чугунных безраструбных труб регламентированы нормативным документом ГОСТ 6942-98 и Европейским стандартом EN 877/DIN 19522.

Среди положительных качеств чугунных изделий без раструбов SML можно назвать следующее:

  • Отличная износостойкость. Это свойство позволяет реже проводить плановые ремонты, тем самым сократив финансовые затраты на эксплуатацию.
  • Устойчивость к возгоранию и открытому огню. Трубам такого типа не требуется дополнительная обработка антипиренами, что  также способствует снижению определенных затрат.
  • Высокие прочностные характеристики. Это качество не может сравниться ни с одним материалом, использующимся для изготовления канализации, ни с пластиком, ни со свинцом, ни с асбоцементом.
  • Стойкость к воздействию повышенной или пониженной температуры. В последнем случае исчезает необходимость использования дополнительной теплоизоляции или непосредственно теплоизолированных элементов.
  • Высокие звукоизоляционные свойства. Трубы без раструбов имеют самый высокий показатель шумоподавления.
  • Высокая ударная прочность.
  • Устойчивость к коррозии. Могут пропускать любую среду, вызывающую появление ржавчины.
  • Гладкая поверхность внутренней части безраструбных чугунных труб, обусловленная центробежной технологией изготовления. Отсутствие пористости и шероховатостей делает идеальными гидродинамические свойства канализационной сети.
  • Надежная герметизация соединений. Монтаж системы не требует использования дополнительных уплотняющих деталей.

Все перечисленные качества позволяют использовать безраструбную канализацию в жилых домах, зданиях общественного назначения, гостиницах и медицинских учреждениях.

Трубы из чугуна

Перечисляя виды металлических труб, применяемых для монтажа систем канализации, нельзя не упомянуть об изделиях из чугуна. Так как именно чугунные трубы на протяжении десятилетий были основным материалом для сборки канализационных сетей. Основными преимуществами данного материала является:

  • Прочность и длительный срок службы;
  • Устойчивость к коррозии.

К недостаткам материала можно отнести:

  • Большой вес, который затрудняет транспортировку материала и его монтаж.
  • Относительно высокую хрупкость. Трубы из чугуна плохо переносят ударные нагрузки.
  • Невозможность использования для прокладки наружного трубопровода в солончаковых почвах, так как почвенный рассол быстро разрушает материал.
  • Шероховатая внутренняя поверхность, из-за которой трубы быстрее засоряются.

Трубы из асбестоцемента

Для производства таких труб используется смесь асбестового волокна с портландцементом. Достоинства данных изделий:

  • Устойчивость к коррозионным процессам.
  • Простота механической обработки, что существенно облегчает монтаж.
  • Продолжительный срок эксплуатации.
  • Гладкость внутренней поверхности.
  • Асбестоцемент – это диэлектрик, поэтому данный материал не подвержен электрохимической коррозии.

Есть у асбестоцементных труб недостатки, это, прежде всего:

  • Хрупкость материала. При работе с трубами, изготовленными из асбестоцемента, приходится быть предельно осторожными и аккуратными.
  • Под действием грунта внешняя поверхность труб быстро разрушается, поэтому необходимо предпринимать защитные меры.

Трубы из керамики

Керамические трубы по своим свойствам напоминают чугунные, однако, они более легкие и на сто процентов устойчивы к коррозии. Несомненным достоинством труб из керамики является их устойчивость к высоким температурам и воздействию агрессивных сред – кислот и щелочей.

Однако материал достаточно хрупкий, поэтому нужно аккуратно обращаться с трубами во время погрузки, транспортировки и при проведении монтажа. Кроме того, механическая обработка труб (обрезка) трудновыполнима, при попытке разрезать трубу она может просто расколоться.

Трубы из полимерных материалов

Сегодня широко применяются различные виды пластиковых труб для канализации. Для изготовления таких изделий применяется три вида полимеров:

  • Полихлорвинил.
  • Полипропилен.
  • Полиэтилен.

Трубы из ПВХ предназначены для самотечных систем канализации. Материал достаточно прочный, способен переносить высокие нагрузки. Трубы из ПВХ широко применяют для монтажа наружных систем, так как они недороги, способны противостоять агрессивным средам, устойчивы к излучению ультрафиолета. А вот воздействие температур выше 70 градусов трубы не переносят, при очень низких температурах ПВХ приобретает хрупкость, поэтому их рекомендуется утеплять.

Для сборки систем канализации широко применяют разные виды полипропиленовых труб. Эти трубы имеют длительный срок эксплуатации, их можно использовать и для самотечных, и для напорных систем.

Нужно различать виды пропиленовых труб, предназначенные для внутренних и наружных трубопроводов. Первая разновидность труб создана для эксплуатации в условиях дома, они достаточно прочные, но не способны переносить воздействия низких температур и нагрузки, оказываемые грунтом.

Для наружных трубопроводов выпускают специальные разновидности труб – двухслойные. Внутренний слой у них идеально гладкий, а наружный – гофрированный, поэтому трубы отличаются повышенной прочностью.

При сборке систем канализации все шире применяют разные виды полиэтиленовых труб. Этот материал, в основном, используется для монтажа безнапорных систем. Большим достоинством этого материала является высокая эластичность, при замерзании жидкости в трубе, полиэтилен не разрушается, а только деформируется.

Трубы из металлопластика

Для сборки различных систем, в том числе и систем канализации, широко применят разные виды металлопластиковых труб. Эти трубы имеют пластиковые покрытие, поэтому они на сто процентов устойчивы к коррозии, химически нейтральны и достаточно легко обрабатываются.

В то же время, наличие металлического сердечника придает этим изделиям повышенную механическую прочность. К недостаткам материала можно отнести их достаточно высокую стоимость.

Трубопровод из поливинилхлорида

Коммуникации из неопластифицированного ПВХ применяются для формирования наружных и внутренних стоков (напорных/безнапорных). Они подходят для разводки канализации по дому, при отводе нечистот самотеком.

Диаметр канализационных труб ПВХ установлен ГОСТом 51613-2000. Согласно нему длина коммуникаций должна составлять 4-12 м, размер внутреннего отверстия — 10-315 мм. В частном доме канализационные трубы ПВХ 110 мм применяются для формирования стояка, подключения сантехустройстройств с большим объемом слива. Для прокладывания разводных линий и подсоединения раковин используются 40-50-миллиметровые коммуникации, для отвода стока из стиральной/посудомоечной машины — 25 мм.

Труба ПВХ прочная, стойкая к воздействию УФ-лучей. Недостаток поливинилхлоридных коммуникаций — восприимчивость к температурным колебаниям. Постоянный слив горячей воды размягчает, деформирует материал.

По сравнению с чугунным, пластиковый поливинилхлоридный трубопровод издает больше шума, подвержен горению. При этом выделяется ядовитый газ.
