Чертеж дачного туалета: схемы и проекты лучших самоделок

Выбираем материал для строительства

Выбор невелик: обычно он сводится всего к двум материалам – древесине и кирпичу. Для долговременной постройки, которой будут пользоваться десятилетиями, лучше выбрать кирпич. Он прочен, хорошо переносит воздействие негативных внешних факторов. Недостаток – приходится обустраивать надежный фундамент. Это предусматривает немалые расходы.

Деревянная постройка дешевле, возвести ее можно быстрее, но это не самый долговечный вариант. С другой стороны, на сыпучих грунтах трудно строить капитальные сооружение, и для них лучше выбирать более легкие деревянные конструкции. При желании их можно отделать снаружи, чтобы дерево меньше портилось.

Древесина покоряет красотой своего естественного рисунка. Она «дышит», благодаря чему в помещениях всегда комфортный микроклимат. Но все же ее следует использовать только для временного строительства и обязательно обрабатывать антигрибковыми пропитками

Иногда строят металлические совмещенные туалеты с летним душем. Это сложная задача, т.к. нужен сварочный аппарат. Сама постройка может не оправдать ожиданий и быстро разрушиться из-за коррозии, поскольку в душе постоянно повышенная влажность. Еще один вариант – шифер, но он хрупок, а стены из него недолговечны.

Требования к строительному плану

Правильное размещение уличного туалета должно соответствовать установленным нормам СНиП 30-02-97 с изменениями 2018 года, СП 53.13330.2011 и СанПиН. Разрабатывать схему размещения будущего сооружения на участке необходимо не только с учетом расположения дома, но и следующих объектов:

хозяйственных построек;
колодцев;
трубопроводов;
заборов;
дороги;
зданий и сооружений на соседском участке.

Накопитель необходимо расположить на расстоянии не менее чем 3 м от уровня залегания грунтовых стоков.

Правильное расположение сооружения должно обеспечивать свободный доступ ассенизаторов к устройству слива. Это позволит подъехать на специализированной технике к системе, чтобы откачать все нечистоты с помощью дренажного насоса. Расстояние от туалета до общего колодца должно составлять 50 м, а до дороги – 5 м.

Уборная на соседской даче

Выбор места: нормы размещения на дачном участке

Местоположение уличного туалета играет важную роль. При его определении руководствуются множеством факторов. Если в загородном доме проживают не более двух человек, можно обойтись биотуалетом, люфт-клозетом. Для полноценной семьи, посещающей дачный участок на выходных, проживающей там сезонно, без выгребной ямы не обойтись. При сооружении таких построек следует соблюдать следующие правила:

СНиП 30-02-97. Пункт 6.8: уборные должны располагаться на удалении не менее 12 м от жилой постройки, погреба. Расстояние от колодца должно превышать 8 м. При этом данные нормы учитываются для объектов, расположенных на соседнем участке.

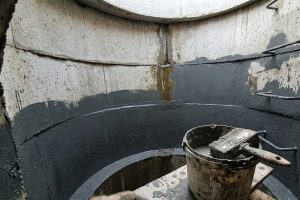

СанПиН 42-128-4690-88. В документе приведены требования, предъявляемые к постройке, устройству выгребной ямы. Ее дно располагается выше уровня грунтовых вод, глубина не должна превышать 3 м, стены колодца выкладываются из кирпича, блоков, либо обустраиваются бетонными кольцами. У шахты предусмотрено дно, гидроизоляция, например, в виде слоя штукатурки. Наземная часть строения выполняется из кирпича, дерева, газо-, пеноблока.
СП 42.13330.2011. В пункте 7.1 оговаривается, что при отсутствии централизованной канализации расстояние от отхожего места до соседского частного дома и источника водоснабжения составляет минимум 12 м и 25 м соответственно.

Биотуалет в форме домика

Для дачного хозяйства лучший выбор – биотуалет. Такой вариант строительства не только позволит оснастить быт дачников крайне необходимой постройкой, но также обеспечит любителей выращивать овощи и фрукты удобрениями хорошего качества. Строительство биотуалета не требует значительных физических сил.

Устраивая дачный туалет типа шалаша, владельцы земельных участков чаще выбирают для себя чертежи биотуалетов. Этот вариант рассматривается как наиболее рациональный именно для приусадебных участков

Биотуалет отличается повышенной функциональностью — открывает пути к производству удобрений.

Инструкция по сборке каркаса

По возможности, для строительства самой конструкции шалаша и непосредственно деталей дачного биотуалета рекомендуется применить строганый пиломатериал. В крайнем случае, если доски и бруски имеют шероховатую поверхность, нужно обработать их рубанком. На практике замечено, что строганный пиломатериал значительно реже подвергается атакам разного рода насекомых.

Последовательность шагов строителя:

По периметру основания (1,2 х 1,0 м) сделать небольшое (100-150 мм) заглубление в грунт.
Днище заглубления засыпать щебнем (высота засыпки 50-70 мм), хорошо утрамбовать.
Застелить утрамбованную поверхность рубероидом (гидроизоляция).
Насыпать слой песка (20-30 мм), равномерно распределить на поверхности.
Положить второй слой рубероида с некоторым запасом по границам периметра.
На границах периметра поверх рубероида заложить брус (150 х 150 мм).

После выполнения этих работ готово основание под строительство шалаша дачного туалета по чертежу. Дальше нужно собрать из шпунтованных досок пол туалета и скрепить его по краям с брусками, расположенными по периметру. Сделать это можно, к примеру, при помощи металлических уголков, отрезанных по размеру.

Строительство туалета-шалаша обычно начинается сооружением общего каркаса и сборкой пола. Не исключается, конечно, иная последовательность производства работ

Главная задача – построить надёжную прочную конструкцию, тем более, когда возводится сооружение постоянного пользования.

Следующим этапом приступают к сборке каркаса шалаша дачного туалета, как это указано на чертеже. Берут два бруска 50 х 50 мм, устанавливают их вертикально и перпендикулярно основанию. Нижние концы малых брусков крепят к брусьям основания, а верхние их концы совмещают срезами один с другим и тоже скрепляют.

Таким образом, формируют несколько стропильных элементов через каждые 200 мм. Коньковую часть дополнительно укрепляют вставкой бруса, пропущенного снизу. Также ставят усиливающие перемычки между стропилами в разных местах как по короткой стороне, так и по длинной. Каркас будущего дачного «нужника» готов.

Обшивка корпуса и отделка

Завершив сборку каркаса шалаша, приступают к сборке основания биотуалета. На уровне 350-400 мм от пола, между двух задних стропил шалаша крепят перемычку. Сделав от неё отступ на 400-450 мм к фасадной части, на том же уровне крепят вторую перемычку. Ниже второй перемычки, на уровне пола размещают третью перемычку. Это будут балки основания биотуалета, на которые ляжет обшивка.

Далее верхние перемычки усиливают стойками-упорами и обшивают все пустоты досками, отрезая их по размеру. Делают секции для туалетной ёмкости и под хранилище торфа. Оснащают их крышками (для туалетной секции + сиденье с отверстием). На скатную крышу шалаша укладывают кровельный материал. Делают дверь в плоскости фасадной стены. На этом сборку можно считать завершенной.

Варианты устройства дверей дачного туалета типа шалаш. Вид снаружи, а также изнутри. Технология сборки полотен простая – набор шпунтованных досок, скреплённых реечной накладкой вида «Z». Дверные петли обычно ставят накладные

Такой, примерно, видится самая простая конструкция туалета для дачи, сделанного по типу шалаша. Она малогабаритная, несколько неудобная по причине ограниченного пространства внутри. Но, вместе с тем, занимает малую часть территории дачного участка, где каждый квадратный метр обычно на учёте.

Для лучшей устойчивости и надёжности сооружения по углам основания из бруса (150 х 150), вплотную к нему, вбивают в землю металлические трубы и крепят к ним опорную часть постройки. Под скатами кровли устраивают желоба для сбора и отвода воды. Желательно также положить отмостку по внешнему периметру.

Где разместить дачный туалет: нормы размещения на земельном участке

При размещении туалета на участке существуют определенные санитарные нормы и правила, которых необходимо придерживаться при строительстве туалета на даче. При выборе оптимального места для возведения туалета с выгребной ямой следует соблюдать несколько правил. Расстояние от колодца до туалета должно составлять не менее 25 м. В противном случае нельзя гарантировать качество колодезной воды, применяемой в бытовых целях. Туалет не рекомендуется возводить в центре дачного участка. Лучше всего выбрать место на некотором удалении от дачного домика.

При расположении участка под наклоном туалет должен быть построен в самом низком месте. По правилам колодец положено располагать на склоне выше, чем туалет. Это необходимо для предупреждения попадания в колодец сточных вод из выгребной ямы, но на возвышенной части колодец иногда может давать слишком мало воды

Кроме того, расположенный ниже по склону выгреб туалета может оказаться в зоне залегания грунтовых вод, поэтому при сложном рельефе дачного участка выбирать места для устройства колодца и туалета с выгребной ямой следует с особой осторожностью

При выборе места для туалета на даче следует учитывать и розу ветров, что избавит от неприятных запахов. Рекомендуется возводить туалет со стороны глухой стены здания, если таковая имеется. Ни в коем случае нельзя располагать туалет с выгребной ямой рядом с террасой или верандой, так как в летнее время от нее может распространяться сильный запах.

Необходимо продумать метод очистки выгребной ямы. По возможности при размещении туалета на земельном участке рекомендуется организовать подъезд для ассенизаторской машины, которая откачивает отходы из септиков, сливных и выгребных ям. Такая машина имеет довольно большие размеры. Нужно учитывать, что для откачки используется шланг длиной 7 м, из которых 3 м опускают в яму, а 4 м шланга разматывают по участку.

По нормам размещения выгребного туалета на участке он должен быть удален от жилых построек на расстояние не менее 12 м.

Выгребную яму следует располагать на достаточном расстоянии от колодцев питьевой воды, участков с плодовыми растениями и от мест содержания домашних животных или птицы. Даже туалет сухого типа не должен находиться ближе, чем на 5 м от жилого строения. Туалет выгребного типа должен быть удален от границы с соседним участком на расстояние не менее 1-1,5 м. Стоки из выгребной ямы не должны загрязнять грунтовые воды и ближайшие водоемы, поэтому такие ямы следует тщательно изолировать.

Туалет, совмещенный с душем

В статье, на нескольких примерах, показано, как построить дачный туалет своими руками, но нет, ни единого упоминания о душе. Мы спешим исправить эту ошибку, и расскажем вам, как соорудить летний душ и туалет под одной крышей. Эта идея сэкономит вам не только деньги, но и площадь придомового участка. На схеме видно, что туалет с душем разделяет стена (отдельный вход), но фундамент, несущие стены и крыша у них общие, а это значит, что расходы на постройку сократятся примерно на треть.

Монтаж сооружения происходит в следующем порядке:

Размечаем оси фундамента и копаем ямы под заливку бетонных столбов. На дно ямы, глубиной 50-60 см, засыпаем 10 см песка, трамбуем и заливаем бетон. Если не хотите возиться с опалубкой, то вместо столбчатого фундамента можно положить по периметру постройки ленту красного кирпича. Верхняя часть опорной конструкции должна выступать от поверхности земли на 70-100 мм.
На столбы, через слой гидроизоляции, кладем основание (нижнюю обвязку) из бруса 150 х 150 мм. Устанавливаем на углы вертикальные стойки из бруса 50 х 100. Для соединения используем крепежные уголки. На стойки укладываем верхнюю обвязку из бруса 100 х 100.

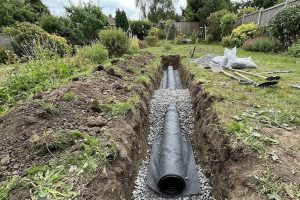

Душ. Копаем траншею и прокладываем канализационную трубу, по которой вода из душа будет стекать в септик. Пол в душевой засыпаем керамзитом и заливаем бетоном. Керамзит распределяем таким образом, чтобы вода самотеком попадала в отверстие слива по центру. Застывший бетон покрываем слоем битумно-резиновой мастики. Сверху, на квадрат обвязки укладываем настил душа из обрезных досок, оставляя между ними щели 15-20 мм. Вода в помещение поступает из бака, который одной стороной опирается на крышу постройки.
Туалет. Помещение построено под установку торфяного биотуалета, поэтому выгребная яма под ним не предусмотрена. Пол в уборной заливается бетоном, сверху кладется плитка.
Каркас обшиваем изнутри вагонкой, снаружи профнастилом, а в простенок укладываем плиты пенополистирола. В задней стенке туалета делаем дверцу, через которую можно будет менять емкости с фекалиями.
На брус верхней обвязки укладываем стропила (50 х 100), нашиваем на них необрезную доску, толщиной 10 мм. Верхний слой кровли – профнастил, который крепится на саморезы. Габариты (размеры) дачного туалета и душа, совмещенных в одной постройке – 1,45 х 2,8 метров. Этой площади достаточно для того, чтобы в душевой хватило места для лавочки, а в туалете – для ящика с торфом.

Размеры дачного туалета с душем

Материалы

В качестве материалов для строительства туалета можно использовать различные варианты. Часто используется то, что осталось от строительства основных сооружений на участке.

Для обустройства выгребной ямы потребуется следующее:

песок;
цементная смесь;
щебенка;
арматура, чтобы укрепить фундамент;
сетка-рабица, чтобы обтянуть дно и стенки ямы, а также металлические штыри, чтобы прикрепить эту сетку к почве.

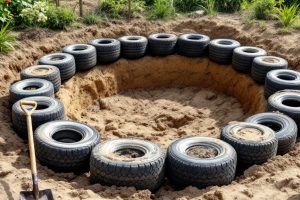

Другой вариант вместо рабицы и бетона – кирпич, которым также выкладывается дно и стенки ямы. Еще можно использовать колодезное бетонное кольцо, которое имеет в своих стенках отверстия или большие резиновые покрышки. Самый простой вариант – приобрести уже готовую, специальную емкость, обработанную септическим раствором и выпускаемую различных размеров.

Туалетный домик можно изготовить из разных материалов.

Из дерева

Чтобы деревянная постройка получилась по весу не очень тяжелой, лучше использовать доски. Из бруса конструкция будет тяжелее, в этом случае сначала необходимо позаботиться о фундаменте.

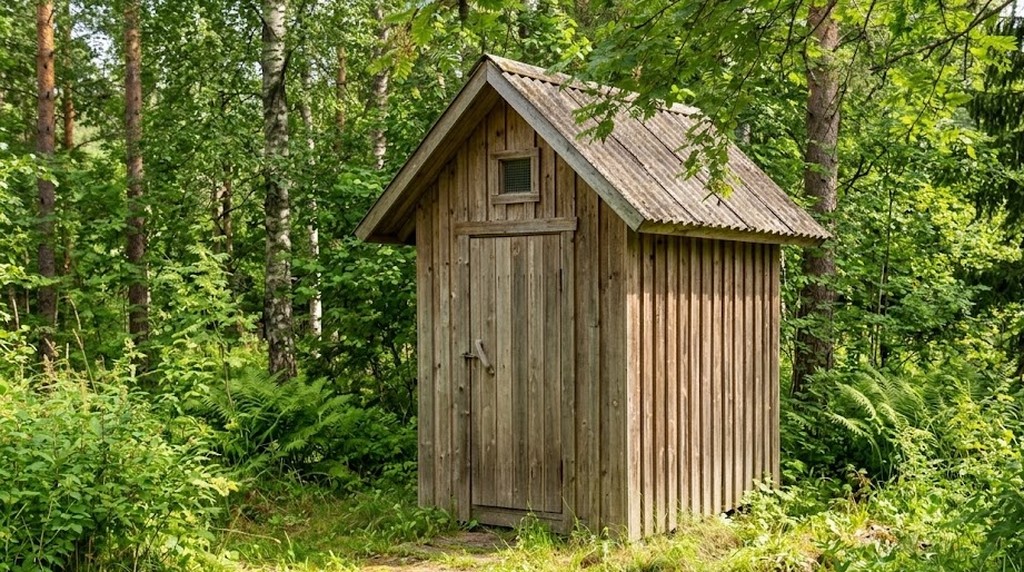

Самый распространенный вариант дачного туалета – из деревянных досок. Он имеет как достоинства, так и недостатки.

К преимуществам деревянной постройки можно отнести:

Эстетический внешний вид. По сравнению с металлическим или пластиковым домиком, деревянный выглядит более солидно и уютно. Кроме того, он гармонично вписывается в природную атмосферу, т. к. изготовлен из натурального материала.
Строительство такого домика не потребует больших финансовых затрат.
Долговечность. При своевременной обработке древесины защищающими растворами и очищении поверхности от грязи, постройка может прослужить в течение долгих лет.
Дерево само по себе обладает свойством нейтрализации неприятных запахов, особенно в первое время после установки сооружения, источая приятный лесной аромат.
Если постройка становится непригодной для дальнейшей эксплуатации, ее легко можно разобрать на части и утилизировать, используя для растопки печи или костра.

Из кирпича

Это основательный, трудоемкий и дорогостоящий вариант. Для него также потребуется возведение фундамента. Стоит понимать, что использование этого материала не обеспечит дополнительное тепло внутри туалета. Для этого помещение нужно утеплять отдельно, используя легкие материалы, например, пенопласт.

И профнастила

Такую конструкцию можно возвести, не затрачивая лишнего времени и сил. Кроме того, из профлиста получается легкая по весу постройка, что не даст осесть грунту.

Из фанеры или ОСБ-плиты

Довольно простой и удобный вариант. Его постройка не потребует много времени и финансовых затрат. Также можно использовать этот материал для облицовки каркаса, построенного из профильной трубы или бруса.

Недостатками деревянной конструкции являются следующие факторы:

Все деревянные постройки легко воспламеняются и в случае пожара полностью уничтожаются за короткое время. Избежать этого можно с помощью специальной пропитки жаростойким раствором.
Если не обработать поверхность специальным средством, доски быстро могут отсыреть и сгнить.
Древесина – материал, в котором могут заводиться различные насекомые, уничтожающие постройку. Избавить от них может только периодическая обработка помещения средством от вредителей.

Современные тенденции

Надо помнить, что отхожие места настоящего времени значительно отличаются от тех, что были несколько десятилетий назад. С чем это связано? Прежде всего с изменением не в лучшую сторону экологической обстановки, из-за чего требования к санитарным нормам стали жестче.

Полезная информация:

Как сделать 3D полы своими руками
Септик из еврокубов своими руками
Как сделать наливной пол своими руками
Столешница из бетона своими руками
Штробление стен своими руками
Как сделать деревянный пол своими руками

Также не последнюю роль сыграли инновации в области переработки и утилизации отходов, которые стали более доступны широким массам. Современность диктует свои правила относительно дизайна и комфорта туалетов, а это отражается на предпочтениях. Место, где справляют нужду, теперь должно быть не только эргономичным, но и привлекательным.

Основываясь на все вышеизложенное, можно потихоньку приступать к строительству туалета на своем дачном участке

Тему капитальных конструкций из кирпича и бетона затронем слегка, а больше обратим внимание на внешнее оформление, что тоже имеет большое значение. Как, например, на этом фото:

Конечно, внешняя привлекательность отхожего места важна, ведь намного приятнее справлять нужду в красивой обстановке. Но прежде всего нужно позаботиться о самом процессе строительства и выяснить что и как нужно сделать, чтобы получить хороший результат. Пункты, которые обязательно стоит учесть при возведении на своем дачном участке туалета:

Опираясь на внешние факторы, нужно выбрать способ нейтрализации отходов, тип отвода и системы слива.
Выбрать точное место, где будет располагаться туалет.
Подумать над тем, каким будет вид и конструкция будки. Сюда входит также внешнее и внутреннее оформление.
Обязательно надо составить смету расходов, чтобы более-менее точно рассчитать будущие затраты.

Решение этих вопросов потребует определенного количества денег, энергии и времени. Причем, самым легким и менее затратным из всех звеньев является наземная постройка (кабина или будка), а вот над остальным нужно будет изрядно потрудиться. Но начнем, все таки, с будки.

Выводы и полезные видео по теме

Как спроектировать деревянный дачный туалет в SketchUp:

Разработка проекта и чертежей дачной ванной – задача не из легких, несмотря на скромные размеры постройки.

Следуйте приведенной выше инструкции и построить дачную баню любой сложности покажется проще, чем пареную репу. Главное – подойти к работе ответственно и с долей здорового энтузиазма.

Если вы когда-либо строили шкаф-купе на дачном участке сами, поделитесь своим опытом с нашими читателями. В комментарии можно прикрепить фото готовых чертежей, расчетов и построек. Даже в блоке с комментариями вы можете задать интересующие вас вопросы по теме статьи.
