На сколько хватает баллона газа для плиты

Проводим расчеты

Понятно, что расход топлива напрямую зависит от мощности отопительного агрегата. Чем больше показатель мощности оборудования, тем больше будет и потребление. Так что, прежде чем начать расчет, стоит выяснить, какой мощности котел отопления установлен в доме.

Совет! Производя расчет необходимой мощности агрегата для системы отопления, многие пользуются формулой – на каждые десять квадратов отапливаемой площади должно приходиться один квт мощности котла. Этот способ расчета является неточным, но зато он самый простой и понятный.

Пример расчета

К примеру, если площадь отапливаемого объекта 240 квадратов, то мощность котла отопления должна составить 24 квт. Произведем расчет, чтобы определиться с тем, сколько топлива расходует такой агрегат отопления в месяц и за весь сезон отопления.

Совет! При желании можно найти он-лайн калькулятор, который поможет произвести расчет расхода голубого топлива.

Чтобы произвести расчет потребления газа за месяц для агрегата отопления в нашем примере, необходимо будет умножить показатель мощности котла на количество часов в сутках (24) и количество дней использования:

24 квт * 24 час * 30 (дней) = 17 280 квт/час

Конечно, это слишком много, так как котел не работает в полную мощность все 24 часа в сутки. Поэтому полученный показатель можно смело делить на два, получим 8640 квт/час. Это примерный расход за месяц, если есть желание узнать расход за весь отопительный сезон, то проводится несложный расчет.

Нужно умножить месячное потребление на количество месяцев, во время котел эксплуатируется. Если сезон продолжается 7 месяцев, то расход составит: 8640 квт/ час * 7 = 60 480 квт/ час.

Газовый баллон – устройство, виды, характеристики

Газовый баллон имеет цилиндрическую форму со скругленными основанием и вершиной. Ровно по центру относительно середины сечения, как правило, сверху размещается вентиль. Как вариант, выходное отверстие может располагаться сбоку – например, в моделях для газо-топливной системы автомобиля.

Автомобильная версия баллонов Источник power-gas.ru

Техническая информация, размещаемая снаружи на поверхности баллона, зачастую если не сразу, то после минимальных расчетов позволяет понять, сколько газа в баллоне 50 литров. Разберем, каково устройство стандартного экземпляра, какие его разновидности существуют и какими параметрами он обладает.

Устройство

Классический газовый баллон бытового типа состоит из следующих основных узлов:

  • Корпус. Состоит из трех основных элементов – цилиндра и двух чаш. Изготавливается либо из прочной стали толщиной не менее 2 мм, либо композиционного сплава. Скругленная внутренняя поверхность изделия обусловлена законами природы, по которым сжиженный газ давит на стенки – чтобы предупредить перепады и случайный разрыв.
  • Опора-башмак. Специальное приспособление для устойчивой установки емкости на горизонтальную поверхность в вертикальное положение.
  • Выпускное устройство. Может оснащаться вентилем или клапаном. Чаще всего применяется вентиль. При этом он должен быть долговечным и выдерживать перегрузки давления – до 190 атм. Боковой выход имеет резьбу для накрутки шланга, редуктора или транспортировочной гайки-заглушки.

Пропановые баллоны с вентилями Источник sovet-ingenera.com

Протекционный конус или воротник. Предотвращает вентиль при перевозке от случайных повреждений.

Изнутри баллон заполнен газом – в двух агрегатных состояниях – жидком внизу и газообразном вверху. Согласно Госстандарту, все газовые емкости под давлением должны окрашиваться в свой индивидуальный цвет. Так, кислород – синий, азот – черный, ацетилен – белый, пропан – красный и т. д.

Почему баллоны покрываются инеем

Здесь также можно развенчать одно из самых частых заблуждений. Принято полагать, что если такое устройство «замерзает», то покрывается инеем. Некоторые даже утверждают, что нужно утеплять такое оборудование при помощи одеял, старых пальто и прочих подручных приспособлений. Так вот, иней быстрее исчезнет, если газовую емкость оставить, как есть, не помогая ей «оттаять» теплыми вещами.

Низ газового баллона, который покрыт инеем

Появление инея можно объяснить рядом физических процессов, которые происходят внутри конструкции при подключении его к печам либо горелкам. В такие моменты наблюдается активный расход топлива, следовательно, большие объемы газовой жидкости превращается в парообразную фракцию. А такое явление всегда сопровождается большим потреблением тепла, именно по этой причине поверхность баллона становится намного холоднее температуры в окружающем пространстве. Влага в воздушном пространстве начинает проявляться в виде конденсата на стенках установки, в последующем превращаясь в иней. Это абсолютно естественное явление, с которым ничего не нужно делать.

Более того, все попытки воспользоваться искусственным «утеплением» нарушают нормы техники безопасности при эксплуатации, а также сказываются на ухудшении теплообмена устройства с окружающей средой и влияют на условия подачи газа. Если ваша горелка не радовала грандиозным пламенем, то после ваших «маневров» с одеялом, она может вовсе перестать работать.

Не утепляйте ничем газовые баллоны!

В целом, при подключении газовых устройств с высокой мощностью нужно осознавать, что баллон с газом обладает ограничениями по быстроте отдачи. Это значит, что жидкое топливо превращается в паровую стадию постепенно. К примеру, баллон на 50 литров может обеспечивать около 500 граммов газа за 60 минут. Это эквивалентно мощности в 6-7 кВт. В холодное время года этот показатель уменьшается в два раза, если оборудование расположено на улице. Летом ситуация обратная: максимальная скорость расхода увеличивается.

В любом случае, можно сделать вывод, что иней является свидетельством того, что баллон не может справится с высоким потреблением топлива. Это может послужить причиной временного падения давления газа и выходом из строя оборудования. Если это произошло, то лучше остановить потребление и дождаться, пока возникнет достаточная паровая шапка.

Почему в емкости слышен плеск воды

Такое возможно услышать зимой. Знайте, это не вода, а бутановая составляющая СПБТ. При малейших заморозках бутан перестает преобразовываться в парообразную фракцию. Именно она и «плещется» в виде жидкости внутри.

Бутановая составляющая СПБТ в газовом баллоне

В теплое время года такой проблемы не возникает: пропано-бутановая смесь задействуется практически вся. Для того, чтобы избежать этого в мороз, рекомендуется, заправляя емкость, поинтересоваться у заправщика о наличии паспорта на используемую СПБТ. В этот документе должна содержаться информация о том, что в смеси минимум 80 процентов пропана, переходящего из жидкости в пар в холодное время. Если использовать такую заправку, то проблем не должно возникнуть.

Газ пропан бутан как перевести метры кубические в литры

При выполнении строительных работ, например, во время настила или ремонта некоторых видов кровли, применяется сжиженный газ. Когда на выполнение работ, связанных с использованием газа составляется сметная документация, сметчики порой сталкиваются с проблемой: как перевести метры кубические в литры. Дело в том, что сжиженный газ чаще всего поставляется в баллонах, объем которых измеряется в литрах. В сметной же документации при расчетах чаще всего применяется международная система единиц СИ, в которой за единицу объема принят кубический метр. Чтобы рассчитать количество газовых баллонов и определить их стоимость следует произвести перевод м3 в литры.

Плотностью называют количественное значение массы в килограммах, помещаемого в метре кубическом. Очень неоднозначная величина и зависит от множества факторов. Основной из них является температура. Итак, плотность пропан-бутана может варьироваться от 490 до 619 кг/м3.

Что нужно знать?

Нужно сразу оговориться, что простой расчет, основанный на том, сколько литров в кубе, в нашем случае не работает. В 1 м 3 содержится 1000 литров воздуха, воды или другого вещества в нормальном состоянии. Однако в баллонах жидкий газ, и находится он там при высоком давлении и низкой температуре. Для использования вещество необходимо привести в газообразную фазу, при этом его объем многократно увеличивается.

Параметры и размеры кислородных баллонов для пропана, бутана и их смесей можно посмотреть по ГОСТ 15860-84. В настоящее время применяются четыре типа данных изделий, объемами 5, 12, 27 и 50 литров.

Чтобы перевести газ пропан бутан из кубометров газообразного в литры жидкого газа, необходимо знать плотность жидкого газа и удельный вес вещества. Плотность зависит от температуры и пропорций пропан-бутановой смеси, и легко определяется при помощи таблиц. Удельный вес пропан-бутана определяется в лабораторных условиях. В расчетах мы можем применять усредненный показатель.

Как выполнить расчет?

При нормальных атмосферных условиях и температуре 15°С плотность пропана в жидком состоянии составляет 510 кг/м3, а бутана 580 кг/м3. Пропана в газовом состоянии при атмосферном давлении и температуре 15°С равна 1,9 кг/м3, а бутана — 2,55 кг/м3. При нормальных атмосферных условиях и температуре 15°С из 1 кг жидкого бутана образуется 0,392 м3 газа, а из 1 кг пропана 0,526 м3.

Зная объем газа и его удельный вес мы можем определить его массу. Так, если в смете указано 27 м 3 пропан-бутана технического, то умножив 27 на 2,25 мы узнаем, что этот объем весит 60,27 кг. Теперь, зная плотность сжиженного газа можно вычислить его объем в литрах или кубических дециметрах. Плотность пропан-бутана в соотношении 80/20 при температуре 10 0 С составляет 0,528 кг/дм 3 . Зная формулу плотности вещества (масса поделенная на объем) можем найти объем 60,27 кг газа. Он составляет 60,27 кг / 0,528 кг/дм 3 = 114,15 дм 3 или 114 литров.

Как перевести пропан-бутан из килограммов в литры?

Для того, чтобы посчитать количество литров в одном килограмме газа нужно воспользоваться формулой: Литр=Килограмм/Плотность

Итак, 27 кубометров газообразного пропан-бутана равны 114 литрам сжиженного газа. Чтобы каждый раз переводя м 3 в литры не пользоваться формулами выведем соотношение: 27 м 3 = 107 л, следовательно 1 м 3 = 4,2 л. Пользуясь справочными данными и простыми формулами можно легко совершать расчеты помогающие в составлении смет.

Как перевести пропан-бутан из литров в килограммы?

Для того, чтобы посчитать сколько килограммов содержится в одном литре газа нужно воспользоваться формулой: Килограмм= Литр*Плотность

Пример: Известно, что в автомобиль заправлено 100 литров газа плотностью 0,53. Чтобы посчитать какое количество килограммов газа, нужно 100 умножить на 0,53. Получится 53 кг газа.

Сколько в баллоне м3

Посчитаем вес пропанобутановой смеси в самом распространенном баллоне в строительстве: объемом 50 с максимальным давлением газа 1,6МПа. Доля пропана по ГОСТ 15860-84 должна быть не менее 60% (примечание 1 к табл.2):

50л = 50дм3 = 0,05м3;

0,05м3 • (510 • 0,6 + 580 •0,4) = 26,9кг

Но из-за ограничения давления газа 1,6МПа на стенки в баллон этого типа не заправляют более 21кг.

Посчитаем объем пропанобутановой смеси в газообразном состоянии:

21кг • (0,526 • 0,6 + 0,392 •0,4) = 9,93м3

Вывод (для рассматриваемого случая): 1 баллон = 50л = 21кг = 9,93м3

Пример: Известно, что в баллоне 50 литров залито 21 килограмм газа, у которого испытательная плотность равна 0,567. Чтобы посчитать литры нужно 21 разделить на 0,567. Получится 37,04 литра газа.

Расход топлива

Одна такая емкость вмещает обычно в себя до 50 литров газа, и в жидком виде это более 22 кг. Цена заправки баллона достаточно лояльная, а 50 литров газа хватает довольно на длительный срок. Произведя нехитрые расчеты, можно обнаружить, что использование газового топлива очень выгодно в любой ситуации, где требуется эффективное и недорогое топливо.

Постоянная работа отопительного котла может расходовать порядка 1,5 емкостей в сутки при отапливаемой площади до 140 метров квадратных. Для небольшого жилого дома будет достаточно даже одного баллона. Расчеты примерные, и производились при условии, что уличная температура будет -23, а в доме будет поддерживаться температура +23. Если разница в температурных режимах будет больше, то логично предположить, что и расход топлива в итоге будет другой.

Сократить расход пропана, который используется в жилых домах для отопления или даже кухонных плит возможно, установив автоматическое управление оборудованием газового типа. Так, в ночной период температура будет снижена, и это сократит, к примеру, использование газовым котлом в доме топлива. В целом это позволяет сократить расход на 25 или даже 40%! В этом случае возможно один баллон с газом растянуть на два дня.

Правильная настройка программного обеспечения и автоматизированного оборудования позволяет сократить потребление газового топлива для отопления и функционирования газовой системы жилого дома с площадью до 140 квадратов до 10 баллонов или даже менее за месячный период. Это существенная экономия на отоплении, и таким образом возможно эффективно отапливать большой дом с минимальными затратами средств.

Отопление на баллонном газе и что это?

Отопительные системы, в которых для подогрева теплоносителя используется сжиженный газ, и являются описываемой нами разновидностью. Если в центральной магистрали циркулирует газ метан, то в баллоны заправляют пропан либо смесь бутана и пропана. Отопление газовыми баллонами в частном доме делают, если нет возможности подключиться к централизованному газоснабжению.

Такие системы используют в домах площадью в пределах 70-100 квадратов. При этом постройка должна быть хорошо утеплена, чтобы свести к минимуму расходы горючего. Также для экономии газа рекомендуется применять не только котел, работающий на этом топливе, но и отопительные электроприборы.

Плюсы и минусы баллонного отопления

Газовое отопление от баллонного газа имеет следующие преимущества:

  1. В баллонах находится полностью очищенное топливо, что способствует полному сгоранию в камере котла. В итоге никаких шлаков или золы не остается.
  2. Нагревательное оборудование, работающее на газе, не нуждается в подключении к системам электроснабжения, поэтому такое отопление можно назвать энергонезависимым.
  3. Отопительная система работает стабильно и бесперебойно, а ее работой легко управлять.
  4. Простота эксплуатации – дополнительное преимущество баллонного газового отопления.
  5. Цена газа самая низкая в сравнении с другими видами топлива.
  6. КПД такой системы достаточно высокий и доходит до 90-95%.
  7. При необходимости нагревательное оборудование можно переделать, чтобы оно работало на магистральном газе.
  8. Внушительный срок службы также можно отнести к числу достоинств такого отопления.

Использованные баллоны можно продать на вторичном рынке, чтобы компенсировать часть расходов. В случае установки двухконтурного котла, работающего на сжиженном газе, можно не только отапливать дом, но и обеспечить его горячим водоснабжением.

Недостатки отопления пропаном или смесью пропана и бутана заключаются в необходимости регулярной заправки емкостей для хранения газа. Кроме этого, для правильной и бесперебойной работы системы нужно создать определенные условия.

Устройство с котлом для отопления своими руками

Для формирования отопительной системы своими руками данного типа понадобятся:

  • Газовый котёл с горелкой для сжиженного газа. Подойдут модели с малым давлением и с самым высоким показателем КПД.
  • Газовые баллоны объёмом 50 л.
  • Арматура запорная.
  • Редукторы.

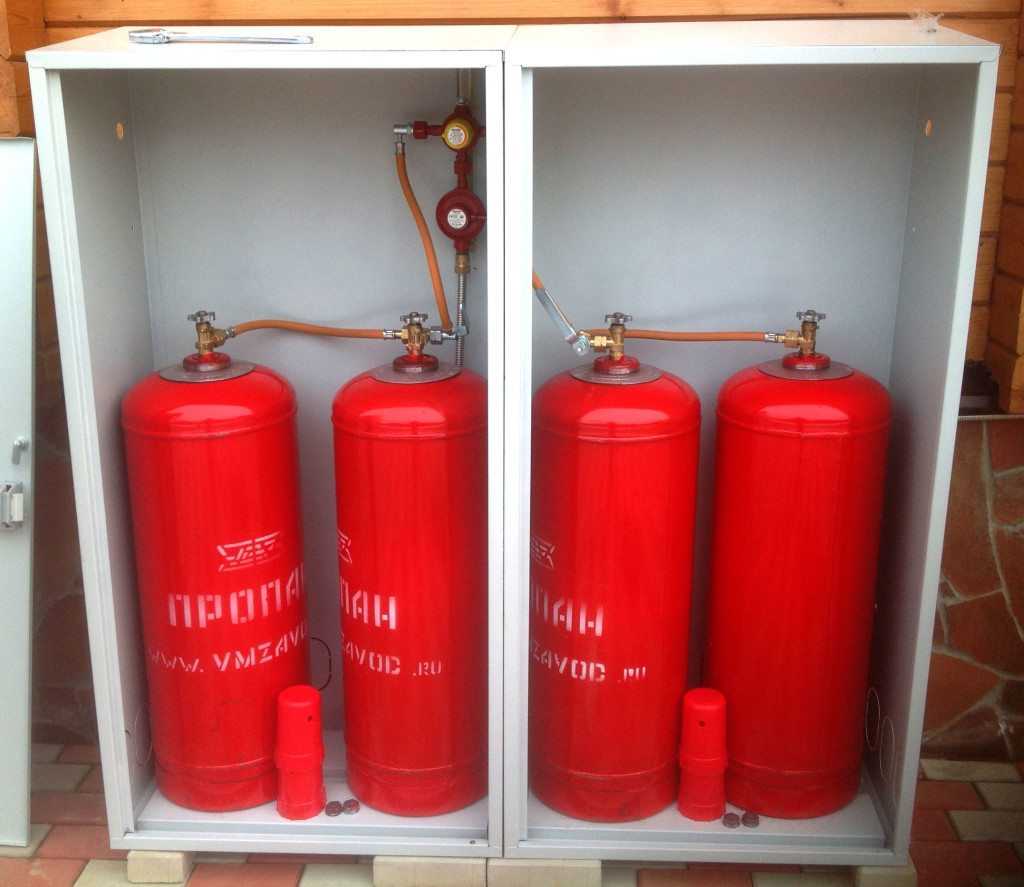

  • Рампа (применяется для подключения нескольких ёмкостей).
  • Газопровод, сформированный из шлангов и труб и предназначенный для соединения элементов с системой отопления.

Котлы бывают напольные и настенные, одно- и двухконтурные. Последние позволяют не только повысить температуру в помещении, но и нагреть воду.

Баллоны соединяются с системой при помощи редуктора с пропускной способность 2 куб. м/час. Редуктор может быть один или отдельный для каждой ёмкости.

Подключение к газовому котлу нескольких баллонов увеличивает срок их необходимой заправки. Для такого соединения используется рампа — прибор, разделяющий ёмкости на основные и резервные. Сначала газ берётся из первой группы, а по мере его окончания — из второй. Момент перехода озвучивается сигналом.

Для фиксации газового котла с газопроводом используется гибкая подводка, а для редуктора — дюритовый шланг. Толщина стенки газопроводной трубы из металла составляет не менее 0,2 см. В стене такие трубы заносятся в футляр и запениваются.

Расход топлива котла составляет около 9 кг газа в сутки. Большое количество ресурса уйдёт в самом начале для разогрева системы отопления, а позже — уменьшится в 4 раза.

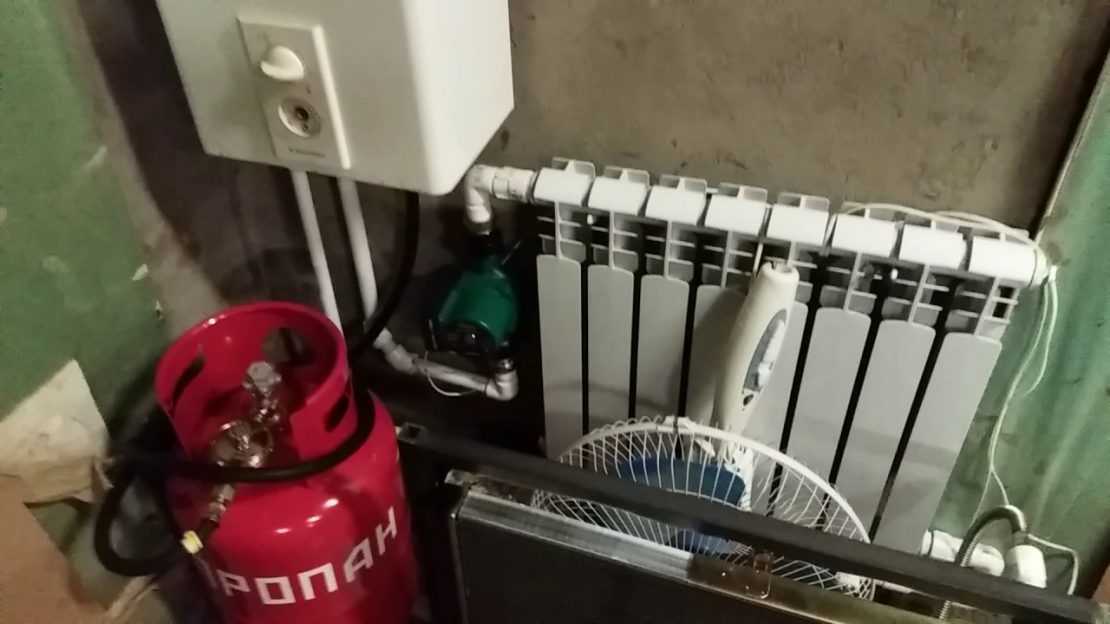

Фото 2. Красный баллон с газом и гибкий шланг, который используется для подключения к котлу.

Заправка баллонов производится еженедельно специалистами. Перед этим процессом из ёмкостей удаляется конденсат. Самостоятельно можно вывести резервуары на открытое пространство, заземлить и удалить редуктор. Спустя 2 часа, когда остатки газа выветрились, а вода стекла в землю, баллоны можно везти на заправку.

Важно! Для одновременной дозаправки не разрешается более трёх баллонов

Выбор котла для баллонного отопления

Котлы отопления на сжиженном газе

В настоящее время производители не выпускают узкопрофильные котлы отопления на баллонном (сжиженном) газе. Однако без предварительной модификации нельзя использовать оборудование, рассчитанное на природный газ.

Перед приобретением котла необходимо удостовериться, что в комплектацию входит набор для адаптации оборудования для пропана. В набор входят форсунки с более широким соплом и комплект крепления их к горелке. Процедуру переустановки можно выполнить самостоятельно только в том случае, если это предусмотрено конструкцией.

Есть несколько типов газовых котлов отопления на баллонном газе, которые отличаются эксплуатационным и техническими показателями:

  • Тип горелки — открытая или закрытая. Лучше всего приобрести котлы теплоснабжения на баллоном газе с закрытой горелкой. Для их работы забор воздуха происходит с улицы с помощью коаксиальной трубы;
  • Монтаж – настенный или напольный. Большинство моделей с мощностью до 24 кВт монтируются на стену;
  • Количество контуров. Для теплоснабжения дачи газовыми баллонами можно приобрести недорогой одноконтурный котел. Если же в доме планируется постоянное проживание – рекомендуется купить двухконтурную модель с обеспечением горячего водоснабжения.

Предварительно рассчитать расход при теплоснабжении газовыми баллонами можно, ознакомившись с техническим паспортом оборудования. Однако зачастую производители дают максимальный расход при максимальной мощности оборудования. Чем ниже интенсивность работы горелки – тем меньше будет расходоваться топливо.

Наилучшими показателями работы обладают газовые котлы отопления на баллонном (сжиженном) газе с чугунным теплообменником. Он прослужит намного дольше, чем стальной.

Газовый котел от баллона 50 литров: на сколько его хватит

Часто владельцы загородных домов, как впрочем, и недвижимости в черте города, отказываются от централизованного отопления и магистрального газопровода в пользу альтернативных вариантов, предусматривающих возможность отопления помещений с помощью сжиженного газа. Он удобен в использовании и более доступен по стоимости. Радиатор и батарея нагреваются ничуть не хуже.

Как и в стандартных отопительных приборах, газовый котел, что действует на сжиженном газе, позволяет путем его сгорания частным домам обеспечить обогрев комнат, а также горячее водоснабжение. Нередко данное отопительное оборудование отличается компактными размерами, высокой производительностью и хорошим показателями КПД, которые иногда достигают 95%.

Кроме этого такой прибор имеет следующие преимущества:

  • Невысокую стоимость;
  • Позволяет значительно уменьшить средства, затраченные на отопление и горячую воду;
  • Может функционировать при низком давлении газа;
  • Имеет незначительный расход топлива;
  • Дает возможность отключать отопление, когда в нем нет необходимости.

Если вы используете газовый котел, действующий на пропане, то расход топлива будет примерно следующий: 130 кв. м с учетом качественно установленных окон и входных дверей, будет в районе одного баллона, массой 50 кг на 2 или 3 дня. Если желаемая вами температура воздуха в помещении не мене 21-23, и вдобавок к этому вам нужна еще и горячая вода, то придется заправлять 3 – 4 баллонами на неделю. Если ваш дом меньше, то расход топлива уменьшается пропорционально.

Сколько газа в баллонах?

Прежде чем мы перейдем к расчетам расхода газа, нужно понять, а сколько топлива вообще содержится в баллоне.

Для этого воспользуемся физической формулой:

m=V*p,

где V – объем, p – плотность вещества, m – его масса.

Согласно, ГОСТ 15860-84 плотность чистого пропана при 0°С составляет 0,528. Для вашего удобства мы подготовили таблицу плотности пропан-бутановой смеси при разных температурах.

Температура / Плотность −25 −20 −15 −10 −5 5 10 15 20 25
100/0 0,559 0,553 0,548 0,542 0,535 0,528 0,521 0,514 0,507 0,499 0,49
90/10 0,565 0,559 0,554 0,548 0,542 0,535 0,528 0,521 0,514 0,506 0,498
80/20 0,571 0,565 0,561 0,555 0,548 0,541 0,535 0,528 0,521 0,514 0,505
70/30 0,577 0,572 0,567 0,561 0,555 0,548 0,542 0,535 0,529 0,521 0,513
60/40 0,583 0,577 0,572 0,567 0,561 0,555 0,549 0,542 0,536 0,529 0,521
50/50 0,589 0,584 0,579 0,574 0,568 0,564 0,556 0,549 0,543 0,536 0,529
40/60 0,595 0,59 0,586 0,579 0,575 0,568 0,562 0,555 0,55 0,543 0,536
30/70 0,601 0,596 0,592 0,586 0,581 0,575 0,569 0,562 0,557 0,551 0,544
20/80 0,607 0,603 0,598 0,592 0,588 0,582 0,576 0,569 0,565 0,558 0,552
33147 0,613 0,609 0,605 0,599 0,594 0,588 0,583 0,576 0,572 0,566 0,559
0/100 0,619 0,615 0,611 0,605 0,601 0,595 0,59 0,583 0,579 0,573 0,567

Стоит также помнить, что баллон не заправляют полностью (максимум на 80%), чтобы при повышении температуры его не разорвало.

Таким образом, в баллоне содержится примерно следующее количество газа:

  • 50 литров: 21,12 кг
  • 27 литров: 11,4 кг
  • 12 литров: 5,06 кг
  • 5 литров: 2,11 кг

Устройство газового баллона

Емкость для хранения и перевозки технического газа – это цилиндр определенной формы и объема, у которого в верхней части выполнено отверстие для установки вентиля.

В комплект поставки газовых емкостей входят:

  • вентиль;
  • сборный корпус, состоящий из обечайки, верхнего и нижнего дна. Для изготовления сосудов используют высококачественные стали или композитные материалы ;
  • башмак – опора, предназначенная для того, чтобы емкость можно было установить в вертикальном положении;
  • защитный колпак – элемент конструкции баллона, обеспечивающий защиту вентиля от повреждений при перевозке и эксплуатации.

Устройство газового баллона

Иногда в комплект поставки может входить редуктор. Так, называют устройство, регулирующее давление.

Газ из баллона выходит через вентиль. Это устройство состоит из корпуса, выполненного из металла, задвижки, управляющего штурвала. Корпус выполняют в виде тройника. Одна часть предназначена для установки его в емкость. Другая для закрепления штока регулирующего клапана и боковая для установки заглушки.

Задвижка включает в свой состав шток и клапан. Именно клапан управляет движением газа через вентиль. Шток служит для передачи крутящего момента от управляющего штурвала на клапан.

Внутренне содержание газового баллона

По сути, баллон напоминает обыкновенную зажигалку. Внутри емкости находится газ в двух агрегатных состояниях. В нижней части объема находиться жидкость, в верхней части газ.

Для того, чтобы знать какой газ в баллонах их окрашивают в разные цвета и наносят наименование технического газа. Например, баллоны с кислородом окрашивают в голубой цвет и наносят надпись «КИСЛОРОД».

Окрашивают в разные цвета и наносят наименование технического газа

Металлические и композитные газовые баллоны

На территории нашей страны действуют несколько ГОСТ регламентирующих технические условия к газовым емкостям. В частности, ГОСТ 949-73 регламентирует нормативы к стальным сосудам объемом от 0.4 до 50 литров и работающих с давлением от 9.8 до 19.6 МПа.

Металлические баллоны по праву считают оптимальным решением задачи хранения и перевозки технических газов. Для производства баллонов используют малоуглеродистые или легированные стальные сплавы. Баллоны выпускают с объемом от 5 до 50 литров и весом от 4 до 22 кг. Емкости с объемом в 50 литров необходимо устанавливать на улице в специально изготовленном для этого металлическом ящике. Емкости с меньшим объемом допустимо устанавливать в помещении, например, в гараже или ремонтной мастерской.

Кроме баллонов, изготовленных из стали для хранения и перевозки газа применяют изделия, выполненные из композита.

Они обладают следующими достоинствами:

  1. Малый вес, разница между баллонами одного объема может достигать 70%.
  2. Повышенная стойкость к ударным нагрузкам. Взрывобезопасность, даже под действием открытого огня.
  3. Конструкция композитного баллона выполнена таким образом, что практически утечка газа невозможна.
  4. Полимерные материалы, использованные при изготовлении баллона, исключают возникновение коррозии и образовании искр.
  5. Композитные сосуды обладают интересным внешним видом.

Для изготовления баллонов этого типа применяют стеклоткань и эпоксидные смолы.

Для обеспечения безопасной эксплуатации полимерных сосудов приняты следующие меры:

  1. Установка клапана сброса излишнего давления.
  2. Установка плавящейся вставки.

При росте температуры газ начинает увеличиваться в объеме и в результате образуются его излишки. Они и создают лишнее давление на сосуд. Для устранения избытка давления предназначен предохранительный клапан. Он открывается по достижении определенного уровня давления.

Под действием повышенной температуры, точно так же происходит рост давления внутри сосуда, в этом случае срабатывает плавкая вставка. Вставка расплавится и образует отверстие, через которое выходят излишки газа. Но, после срабатывания плавкой вставки, емкость подлежит утилизации.

Емкости разного объема, выполненные из композитных материалов, рассчитаны для работы при температуре от – 40 до +60 градусов.

Конструкция, объем и маркировка газовых сосудов

Конструкция, объем и маркировка газовых сосудов регламентирована ГОСТ 15860-84 (стальные баллоны), ГОСТ Р 55559-2013 (композитные сосуды).

Баллонное отопление зимой

Зимой баллоны, размещенные снаружи дома, могут подмерзать, отчего газ сжимается, ухудшается подача топлива, гаснет горелка.

На зиму производят утепление шкафа-хранилища, но сами резервуары нельзя утеплять или нагревать.

Допускается расположение внутри отдельных построек с минимальным обогревом.

Полные запасы можно ставить не ближе, чем на 10 м от ближайшей жилой комнаты, а пустые хранить запрещено.

При проведении предварительных расчетов предположительных затрат топлива необходимо учитывать, что в холодное время энергопотребление сильно возрастает, а летом практически не требуется.

Значит, перед зимой нужно сделать подготовительную закупку запасов, собрать стеллаж для хранения вне дома, утеплить его, разместить все резервуары строго горизонтально. В вертикальное положение баллоны переводят только во время непосредственного подключения к общей системе.

Такое требование связано с тем, что находящийся внутри газ осуществляет давление на стенки тары, но больше всего воздействует на верхнюю часть. Горизонтальное положение сводит риск протечки к минимуму, так как давление оказывается не на закрывающий вентиль, а на боковую стенку бака.

Отопление газом из железных баллонов – отличный выход при отсутствии иных альтернатив. Необходимо максимально точно следовать требованиям и мерам безопасности при работе с газовым оборудованием, чтобы дома было тепло.

Подробный обзор в результате опытного использования данного вида обогрева можно увидеть в нижеследующем видео:

Правила безопасной эксплуатации пропановых баллонов

  • При использовании и хранении нельзя допускать перегрева баллонов (например, надолго оставлять под прямыми солнечными лучами);
  • не рекомендуется вытравливать пропан-бутановую смесь до полного опустошения резервуара (при определенных условиях он может всосать воздух, а это опасно);
  • при транспортировке обязательно использовать заглушки и предохранительные колпаки;
  • в случае обнаружения вмятин или других дефектов, изделие необходимо отправить на внеплановую перепроверку;
  • частным лицам разрешается перевозить не более пяти баллонов в одном транспортном средстве (при этом они должны быть отделены прокладками друг от друга).
  • необходимо постоянно контролировать состояние балонов, ведь не зря они считаются огне- и взрывоопасными объектами.

Какое давление газа в баллоне с пропаном?

Согласно ГОСТ15860-84 рабочее давление в резервуаре не должно превышать 1,6 МПа. При этом доля пропана в углеводородной смеси должна быть не меньшей, чем 60%

Это очень важно для безопасной эксплуатации газобаллонных установок. Конечно же, рассчитываются изделия на значительно большее давление – более 5,0 МПа

Производственные и периодические испытания проводятся под давлением 3,0 МПа.

Нормы заправки

На станциях заправки газовых баллонов сотрудники знакомы с нормативами. Так как слишком сильно заправленный баллон можно взорваться или у него может оторвать клапан. Так, что если вы заправляетесь у надёжного поставщика вам не о чем волноваться.

Тип баллона (л) 5 12 27 50
Максимально допустимое кол-во пропана, л 3,5 8,4 18,9 35

Примеры: как перевести кубы в литры?

Рассмотрим теперь обратные задачи о нахождении количества кубов в указанном количестве литров.

Задача #1: Сколько кубов в 100 литрах?Решение: 100 * 0,001 = 0,1 куб. метр.Ответ: 100 литров – это 0,1 метра куб. Задача #6: Сколько кубов в 1500 литрах?Решение: 1500 * 0,001 = 1,5 метров кубических.Ответ: в 1500 литров 1,5 метров кубических.
Задача #2: Сколько кубов в 200 литрах?Решение: 200 * 0,001 = 0,2 куб. метра.Ответ: в 200 литров 0,2 м. метра. Задача #7: Сколько кубов в 3000 литрах?Решение: 3000 * 0,001 = 3 метров кубических.Ответ: в 3000 литрах — 3 метров кубических.
Задача #3: Сколько кубов в 140 литрах?Решение: 140 * 0,001 = 0,14 кубометров.Ответ: в 140 литров 0,14 кубометров. Задача #8: Сколько кубов в 5000 литрах?Решение: 5000 * 0,001 = 5 метров кубических.Ответ: в 5 000 литрах — 5 метров кубических.
Задача #4: Сколько кубов в 500 литрах?Решение: 500 * 0,001 = 0,5 кубов.Ответ: в 500 литров 0,5 кубов. Задача #9: Сколько кубов в 10 000 литрах?Решение: 10 000 * 0,001 = 10 куб. м.Ответ: в 10 000 литрах – 10 куб. м.
Задача #5: Сколько кубов в 1000 литрах?Решение: 1000 * 0,001 = 1 метр кубический.Ответ: в 1000 литрах 1 метр кубический. Задача #10: Сколько кубов в 30 000 литрах?Решение: 30 000 * 0,001 = 30 куб. м.Ответ: в 30 000 литров 30 куб. м.

Для быстроты расчетов предлагаем воспользоваться вам нашими онлайн калькуляторами:

  • калькулятор перевода кубы в литры
  • калькулятор перевода литров в кубы

Перейдите по соответствующим ссылкам и воспользуйтесь инструкциям.

Что нужно для подключения

Для монтажа системы отопления на газовых баллонах потребуется:

  • Газовый котел, оснащенный горелкой для сжиженного газа;
  • Газовые баллоны емкостью по 50 л;
  • Редукторы;
  • Рампа, если подключается нескольких баллонов;
  • Запорная арматура;
  • Газопровод в виде труб и шлангов для подсоединения оборудования в систему.

Оборудование для системы отопления частного дома газовыми баллонами

При выборе газового котла стоит обратить внимание на модели с наименьшим показателем рабочего давления и высоким КПД. Многие модели котлов уже оборудованы для работы с природным и сжиженным газом. Если подключение к магистральному газопроводу не предвидится, то для работы на СУГ лучше выбрать именно такой котел

Если подключение к магистральному газопроводу не предвидится, то для работы на СУГ лучше выбрать именно такой котел.

В противном случае, приобретается дополнительное оборудование: форсунки для горелки или целая горелка для сжиженного газа, а в некоторых моделях и газовый клапан. Горелка котла на природном газе рассчитана на более низкое давление в системе и имеет клапан с большим отверстием, что может привести к аварийной ситуации.

Почему баллоны покрываются инеем

Здесь также можно развенчать одно из самых частых заблуждений. Принято полагать, что если такое устройство «замерзает», то покрывается инеем. Некоторые даже утверждают, что нужно утеплять такое оборудование при помощи одеял, старых пальто и прочих подручных приспособлений. Так вот, иней быстрее исчезнет, если газовую емкость оставить, как есть, не помогая ей «оттаять» теплыми вещами.

Низ газового баллона, который покрыт инеем

Появление инея можно объяснить рядом физических процессов, которые происходят внутри конструкции при подключении его к печам либо горелкам. В такие моменты наблюдается активный расход топлива, следовательно, большие объемы газовой жидкости превращается в парообразную фракцию. А такое явление всегда сопровождается большим потреблением тепла, именно по этой причине поверхность баллона становится намного холоднее температуры в окружающем пространстве. Влага в воздушном пространстве начинает проявляться в виде конденсата на стенках установки, в последующем превращаясь в иней. Это абсолютно естественное явление, с которым ничего не нужно делать.

Более того, все попытки воспользоваться искусственным «утеплением» нарушают нормы техники безопасности при эксплуатации, а также сказываются на ухудшении теплообмена устройства с окружающей средой и влияют на условия подачи газа. Если ваша горелка не радовала грандиозным пламенем, то после ваших «маневров» с одеялом, она может вовсе перестать работать.

Не утепляйте ничем газовые баллоны!

В целом, при подключении газовых устройств с высокой мощностью нужно осознавать, что баллон с газом обладает ограничениями по быстроте отдачи. Это значит, что жидкое топливо превращается в паровую стадию постепенно. К примеру, баллон на 50 литров может обеспечивать около 500 граммов газа за 60 минут. Это эквивалентно мощности в 6-7 кВт. В холодное время года этот показатель уменьшается в два раза, если оборудование расположено на улице. Летом ситуация обратная: максимальная скорость расхода увеличивается.

В любом случае, можно сделать вывод, что иней является свидетельством того, что баллон не может справится с высоким потреблением топлива. Это может послужить причиной временного падения давления газа и выходом из строя оборудования. Если это произошло, то лучше остановить потребление и дождаться, пока возникнет достаточная паровая шапка.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
