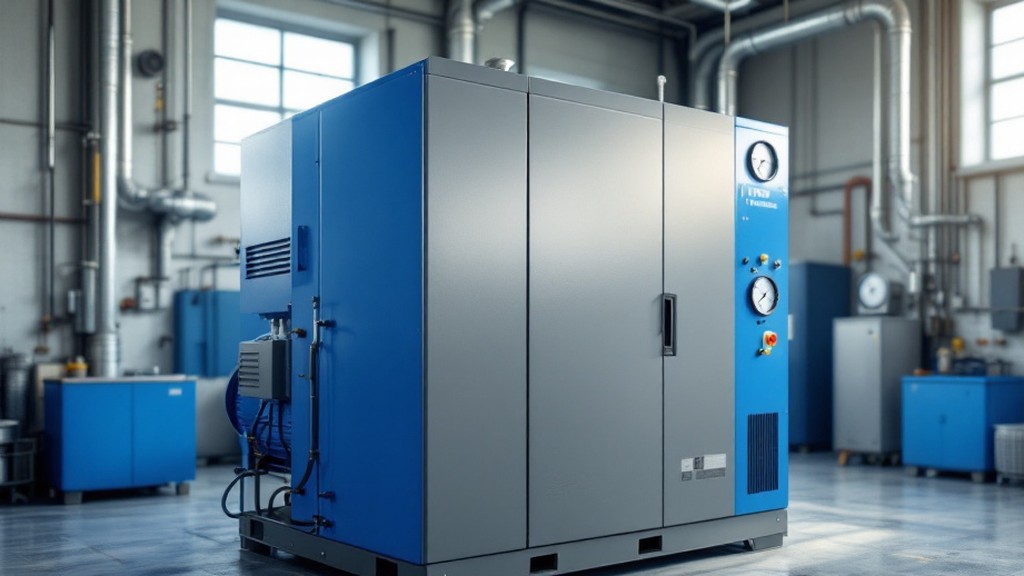

Какие бывают виды компрессоров

Принцип работы ККБ

Способ работы ККБ основывается на физическом законе переноса энергии при переходе вещества из одного состояния в другое.

Компрессорно-конденсаторный блок кондиционера способствует переходу фреона из одного агрегатного состояния в другое. Этот процесс занимает несколько этапов:

  • В блок поступает газообразный фреон низкого давления (от 2 до 5 атмосфер), имеющий температуру от 5 до 25 °C.
  • Под действием компрессора, газ сжимается, его давление и температура нагрева значительно возрастает.
  • Далее, сжатый газ поступает в конденсатор, где он приобретает жидкое состояние.
  • Потеряв тепло в теплообменнике, фреон пребывает ещё в участке магистрали с повышенным давлением, но попадая в дросселирующее устройство, фреон теряет давление и принимает холод.
  • После снижения температуры жидкий холодный газ поступает в испаритель, где он начинает циркулировать, а сама установка обдувается воздухом. При испарении, фреон отдаёт испарителю холод, а взамен забирает его тепло.
  • Двигаясь из теплообменника, газ поступает в компрессор, где сжимается и переходит в жидкое состояние. Таким образом, цикл повторяется. Подобный принцип используется не только в ККБ, но и во многих холодильных установках и других устройствах, где необходимо обеспечить теплообмен веществ.

Связь самочувствия водителя и микроклимата в салоне

Вопросам обеспечения комфортных условий пребывания в автомобиле уделяют внимание все производители. По результатам многочисленных исследований установлено, что наиболее комфортными климатическими показателями для водителя/пассажиров является температура в диапазоне 18 – 20° С при уровне влажности 40 – 70%

Понижение температуры до 10 – 15° С приводит к переохлаждению организма и замедлению мыслительных и физиологических процессов. Повышение температуры до 25° С и выше приводит к повышенной утомляемости, снижению концентрации, появлению признаков сонливости. Дальнейшее повышение температуры до 30° С становится опасным – у водителя нарушается координация движений, реакция становится замедленной, способности адекватно оценивать дорожную обстановку резко снижаются.

Система вентиляции в принципе не способна контролировать микроклимат – в жаркую погоду при движении на малых скоростях (например, в городском потоке) она становится вообще бесполезной. Спасти может только кондиционер, поэтому водители, машины которых не оснащены современной системой кондиционирования, задумываются об её установке. Поскольку их транспортное средство не рассчитано на это, потребуются как минимум базовые знания о том, как устроен и работает это устройство.

Классификация прецизионных кондиционеров

В зависимости от конструкции внутренних блоков прецизионные кондиционеры подразделяются на следующие типы:

  • потолок;
  • прецизионные кондиционеры для шкафов;
  • междурядье.

В зависимости от способа охлаждения конденсаторов они могут быть воздушными или жидкостными. Исходя из классификации используемого теплоносителя: вода или этиленгликоль.

Каждая из вышеперечисленных категорий имеет свои особенности, достоинства и недостатки, которые необходимо учитывать при выборе системы контроля температурно-влажностного режима помещения.

Прецизионные кондиционеры на фреоне

Для телекоммуникационных систем предусмотрены фреоновые моноблоки и прецизионные системы кондиционирования воздуха.

Для более крупных стационарных объектов используются внутренние блоки мобильного типа и межрядные кондиционеры.

Классическим и наиболее экономичным по капитальным затратам решением для серверных являются шкафные кондиционеры, оборудованные испарителем прямого расширения, также работающие на фреоне.

Так в разрезе выглядят прецизионные фреоновые кондиционеры. На схеме изображено одно и то же устройство, только с разных сторон

Возможны различные варианты их исполнения: с внешним конденсатором воздушного охлаждения, со встроенным конденсатором жидкостного охлаждения, а также с сухой градирней.

Межрядные кондиционеры прямого испарения отличаются аналогичными типами конденсаторов (категория имеет код DX).

Прецизионные устройства для жидкостей

Прецизионные кондиционеры шкафного типа, оборудованные жидкостным теплообменником, используются в контуре охлаждающего хладагента в качестве затворов.

В этом случае надежность работы и температурный режим охлаждения определяются принятой концепцией подачи холода на установку: схема включает наличие чиллеров и насосных агрегатов.

Первоначальные капитальные затраты превышают затраты на фреоновые кондиционеры на 30-40%. Следует отметить, что оптимизация схемы холодоснабжения позволяет снизить эксплуатационные расходы.

Прецизионный кондиционер с естественным охлаждением

Принцип действия этого типа кондиционера основан на использовании низких температур наружного воздуха.

Естественное охлаждение легко и просто реализовать в фреоновом прецизионном кондиционере шкафного типа с конденсатором (жидким) и сухой градирней.

Прецизионное кондиционирование воздуха с естественным охлаждением – схема двухконтурного устройства (красный цвет – жидкостный теплообменник, синий – этиленгликоль)

Второй (жидкостный) теплообменник и этиленгликоль потребуются для заполнения контура сухой градирни. При понижении температуры окружающей среды до проектного уровня охлаждение произойдет за счет работы 2-го контура: теплообменника и градирни.

Несмотря на увеличение первоначальных инвестиций на приобретение дополнительного оборудования, срок окупаемости этих единиц составит менее 2 лет, и можно будет произвести более точный расчет, зная размер местных тарифов.

Характеристики систем с резервированием

Прецизионные кондиционеры оснащены дополнительными теплообменниками – жидкостным и фреоновым для возможности резервирования функции охлаждения.

Основной принцип работы этой системы – не просто банальное дублирование систем охлаждения, а использование систем охлаждения с разными принципами работы.

Система резервирования позволяет значительно повысить функциональные характеристики системы кондиционирования, а значит, ее можно установить практически в любом помещении

Другими словами, агрегаты, оснащенные разными источниками охлаждения, объединяются в одном устройстве.

Необходимость резервирования и ее степень устанавливаются нормативными требованиями в соответствии с классом отказоустойчивости объекта, определяемым TIER.

Основные сферы применения

  • Телекоммуникационные центры. К ним относятся серверные, операторы мобильной связи, дата-центры. Оборудование, установленное в таких помещениях, рассчитано на работу при температуре +18…+25 °С.
  • Медицина. Госпитали, больницы, диагностические, кардиологические и ожоговые центры. Отделения интенсивной терапии, операционные, палаты, где используется специальное оборудование, требующее охлаждения.
  • Фармацевтическая промышленность. В производстве некоторых реагентов и лекарственных веществ необходимо поддерживать определенную температуру.
  • Микроэлектроника и космическая промышленность. Производство ряда узлов и деталей в этих отраслях должно осуществляться при строго заданной температуре и влажности.

Особенности функционирования

У техники такого рода есть ряд основных узлов, благодаря совокупности действия которых появляется возможность оказывать влияние на температуру в помещении. Как и любое холодильное оборудование, устройство и принцип работы кондиционера подразумевает наличие компрессора, функцией которого является сжатие воздушной среды. Работает компрессор с хладагентом, в качестве которого выступает фреон. Такой узел, как конденсатор, ответственен за преобразование газообразного фреона в жидкое состояние.

Как правило, конденсатор располагается снаружи, то есть является узлом внешнего блока, во внутреннем блоке происходит обратный процесс: жидкий фреон переходит в газообразное состояние. Также в кондиционере присутствует дроссель, снижающий давление хладагента перед тем, как он попадет в испаритель. Для нагнетания воздуха обязательно наличие вентиляторов. Принцип работы кондиционера на обогрев построен на процессе, обратном стандартному (для охлаждения). Из компрессора хладагент направляется к испарителю внутреннего блока, где, конденсируясь, отдает тепло в помещение. Затем посредством обратного клапана фреон в жидком состоянии попадает в конденсатор внешнего блока под действием высокого давления.


сплит системы кондиционера

Однако большинство существующих моделей категорически не рекомендуется включать на обогрев зимой при температуре ниже -5, а то и -10 градусов. Если предполагается применять такую технику в особо суровом климате, следует приобрести модель кондиционера, рассчитанную на функционирование при температуре ниже -20 градусов.

Принцип действия разных типов устройств

Нередко пользователи отдают предпочтение мобильным кондиционерам. Это объясняется отсутствием необходимости производить монтаж, удобством эксплуатации и возможностью охлаждать разные участки жилья, при необходимости. Однако имеется ряд недостатков: повышенный уровень шума, необходимость регулярно удалять воду из поддона и обустраивать вывод шланга на улицу. Принцип работы мобильного кондиционера заключается в том, что вентилятор нагнетает воздух, который, проходя через испаритель, охлаждается. Во время работы устройства конденсат, который образовывается на поверхности испарителя, удаляется посредством дренажа.


прецизионный кондиционер

Используются такие кондиционеры в промышленности, однако они намного более функциональны: погрешность значения температуры на требуемом производственном участке составляет всего 1 градус, а эксплуатируются такие агрегаты в наиболее суровых условиях – до -60 градусов. Забор воздуха может быть произведен как снизу, так и сверху. В первом случае приток воздуха производится через специальную панель и воздуховоды, отток воздушной среды осуществляется через решетки в полу. Во втором случае система работает наоборот, отдавая воздух через воздуховоды и забирая воздушные потоки снизу.

Принцип работы канального кондиционера основан на действии сплит-системы, при этом в циркуляции воздуха участвуют два блока: внешний и внутренний. Однако забор и приток воздуха в помещение осуществляется через вентиляционную шахту, в которой непосредственно вмонтирован внутренний блок кондиционера. Дальнейшая схема действия дублирует ту, на основе которой функционируют бытовые сплит-системы. Принцип работы инверторного кондиционера основан на возможности регулирования мощности устройства. Такая возможность позволяет экономить электроэнергию примерно до 30%. Такая техника соответственно будет и более эффективной, так как для достижения определенной температуры и поддержания данного значения мощность может повышаться или понижаться. Инверторная схема работы подразумевает преобразование переменного тока в постоянный, а по достижении требуемых параметров напряжения и тока выполнить обратный процесс.

Прайс лист на ремонт прецизионнных кондиционеров

  Наружный блок Внутренний блок
Мощность Стоимость Мощность Стоимость
Диагностика
Диагностика прецизионного кондиционера при свободном доступе (в случае невозможности устранения неисправности или отказе заказчика от ремонтных работ). Предварительная доставка. Выносной конденсатор Основной блок
от 4990 руб. до 20.0 кВт 5990 руб.
  21.0 кВт — 50.0 кВт 7990 руб.
более  51.0 кВт 9990 руб.
Восстановление работоспособности
Восстановление работоспособности оборудования  Выносной конденсатор Основной блок
9990 руб. до 20.0 кВт 9990 руб.
  21.0 кВт — 50.0 кВт 1690 руб.
более  51.0 кВт 29990 руб.
Контур. Стоимость работы, без стоимости зап. частей. При свободном доступе, без демонтажа/монтажа блока.
  Выносной конденсатор Основной блок
Диагностика увлажнителя      3990 руб.
Диагностика компрессора хладагента   4990 руб.
Замена компрессора хладагента. Без стоимости компрессора, демонтажа/монтажа блока   19990 руб.
Замена масла компрессора    4990 руб.
Замена фильтра-осушителя  (без стоимости фильтра)   5990 руб.
Замена четырёходового клапана   4990 руб.
Замена ТРВ   4990 руб.
Замена датчика давления   4990 руб.
Замена датчика температуры   4990 руб.
Замена капилярной трубки   4990 руб.
Регулировка ТПВ   3990 руб.
Тест на кислотность масла   3000 руб.
Обследование трассы хладагента на предмет утечки  (при свободном доступе к трассе) от 4990 руб.
Пайка межблочной трубы (за 1 место) от 2990 руб.
Пайка теплообменника/испарителя 1 место (при свободном доступе, без демонтажа блока) 5990 руб.
Поиск, обследование теплообменника/испарителя на предмет утечки хладагента от 4990 руб. до 20.0 кВт 3990 руб.
  21.0 кВт — 50.0 кВт 4990 руб.
более  51.0 кВт от 4990 руб.
Восстановления оребрения конденсатора/испарителя от 2990 руб.
Электрика и электроника. Стоимость работы, без стоимости зап.частей. При свободном доступе, без демонтажа/монтажа блока.
Диагностика электроники Выносной конденсатор Основной блок
9990 руб. до 20.0 кВт 9990 руб.
  21.0 кВт — 50.0 кВт 14990 руб.
более  51.0 кВт 19990 руб.
Замена электронных компонентов и компонентов эл.цепей 4990 руб.
Замена электронной платы. При свободном доступе 4990 руб.
Ремонт эленктронной платы управления от 12500 руб.
Замена предохранителя, реле, пускозащитного устройства, прецизионного кондиционера (работа) 3990 руб.
Замена регулятора давления конденсации 4990 руб.
Замена контроллера 3990 руб.
Настройка контроллера 4990 руб.
Замена эл.магнитного пускателя 3990 руб.
Ремонт щита автоматики от 4990 руб.
Ремонт платы управления вентилятора наружного блока от 8500 руб.
Замена пускового конденсатора мотора вентилятора 3990 руб.
Восстановление логики управления системы до 20.0 кВт 9990 руб.
21.0 кВт — 50.0 кВт 14990 руб.
более  51.0 кВт 19990 руб.
Восстановление межблочной коммутации от 9990 руб.
Ремонт эл. цепей оборудования от 4990 руб.
Вентиляторы, приводы.Стоимость работы, без стоимости зап.частей. При свободном доступе, без демонтажа/монтажа блока.
Замена крыльчатки вентилятора выносного конденсатора. При свободном доступе. Выносной конденсатор Основной блок
от 4990 руб.
Замена электродвигателя вентилятора выносного конденсатора. При свободном доступе. 5990 руб.
Замена электродвигателя. При свободном доступе. до 15 кг. 6990 руб.
Замена клинового ремня вентилятора. При свободном доступе. 3990 руб.
Работы по натяжению клинового ремня вентилятора 3990 руб.
Замена шкива двигателя 3990 руб.
Работы по регулировке работы регуляторов частоты вращения вентиляторов 3990 руб. 3990 руб.
Дренаж
Устранение засора дренажной системы прецизионного кондиционера Длинна дренажной магистрали
до 5.0 м.л. 2990 руб.
5.0 — 10.0 м.л. 3990 руб.
10.0 — 20.0 м.л. 5990 руб.
20.0 — 30.0 м.л. 9990 руб.
Ремонт дренажной магистрали прецизионного кондиционера от 4990 руб.
* Все цены в прайс листе указаны без НДС

Самые распространенные работы


Замена компрессора

  хладагента.

Замена электромагнитных компонентов холодильного контура. Ремонт теплообменника выносного конденсатора. Ремонт или восстановление щита автоматики.

Монтаж

После окончания подготовительных работ и транспортировки оборудования на объект, начинается установка данного системного устройства.

Установка шкафного кондиционера такого типа состоит из ряда этапов:

  • Осуществление строительных мероприятий по прохождению узлов перехода коммуникаций через ограждения и стены, в том числе и через крышу;
  • Монтаж опорных конструкций (основание для размещения внешнего оборудования);
  • Установка внешнего оборудования;
  • Монтаж внутреннего оборудования;
  • Проведение магистрали холодильного контура;
  • Монтаж электрокоммуникаций;
  • Пуско-наладочные работы.

Для монтажа внешнего оборудования в рабочее состояние необходимо изготовить фундамент согласно СНиП. Конденсаторы допускается устанавливать как в вертикальном, так и в горизонтальном положении.

При монтаже внутреннего оборудования (испарительно-компрессорного блока), чаще всего используют опорные рамы, которые идут в комплекте с оборудованием.

Таким образом, базовое основание должно нести нагрузку от установленного оборудования, не передавая при этом вибрацию на пол. В то же время высота этой рамы должна соответствовать фальшполу в серверной комнате.

Внешнее оборудование, имеющее несколько блоков, устанавливается в одной плоскости, и по высоте регламентируется изготовителем.

После предварительной установки оборудования по заданным нормативам, его необходимо закрепить согласно «Руководству по креплению оборудования».

Монтаж прецизионного кондиционера

После запуска оборудования в эксплуатацию ему нужно делать регулярный профилактический осмотр. И лишь своевременное выполнение регламентного обслуживания прецизионных кондиционеров даст гарантию в успешной и бесперебойной работе данного оборудования.

Подробнее об этом оборудовании можно посмотреть по видео:

Коммерческие кондиционеры

Коммерческие кондиционеры, обладающие мощностью от 10 до 30 кВт, занимают промежуточную позицию между агрегатами бытового назначения и промышленными системами. Использоваться они могут как в частных домах, так и в офисах, магазинах, заведениях общественного питания и других помещениях площадью до 300 м².

Кассетные кондиционеры

Кондиционеры кассетного типа рассчитаны на установку за подвесным потолком, который полностью скрывает внутренний блок устройства. Нижняя панель блока, через которую выводится охлажденный воздух, имеет размер стандартной потолочной плитки (600×600 мм) и закрывается декоративной решеткой. В результате кассетный кондиционер практически незаметен, и в этом заключается одно из главных его достоинств.

Кассетный кондиционер.

Канальные кондиционеры

Внутренний блок кондиционера канального типа тоже скрыт от глаз за подвесным потолком. Однако распределение охлажденного воздуха в данном случае осуществляется посредством системы воздуховодов, которые также размещаются в пространстве между плитами перекрытия и фальшпотолком. Именно благодаря разветвленной системе воздуховодов такой прибор может быть использован для кондиционирования воздуха сразу в нескольких соседних помещениях.

Схема устройства канального кондиционера.

К недостаткам подобных кондиционеров можно отнести сложность независимого регулирования температуры воздуха в разных кондиционируемых помещениях. Для решения этой задачи требуется в воздуховоды вмонтировать клапаны с электроприводами, а во всех помещениях установить термостаты.

Впрочем, если не делать разграничения между жильцами разных комнат и поддерживать везде одинаковую температуру, то предпринимать каких-то дополнительных действий вам не придется.

Потолочные кондиционеры

Далеко не в каждом помещении есть подвесной потолок, а стены (например, выполненные из стекла) порою не позволяют установить обычную настенную сплит-систему. На помощь в этой, казалось бы, безвыходной ситуации придет напольно-потолочный кондиционер. Его отличительной особенностью является небольшая толщина внутреннего блока (обычно 20-25 см). Устанавливают такой кондиционер около стены: либо горизонтально, на потолке, либо вертикально, на полу.

Потолочный кондиционер.

В первом случае воздушный поток направляется вдоль потолка, во втором – вверх, вдоль стены. И в том, и в другом случае практически исключены ситуации, при которых прямой поток холодного воздуха попадает на находящихся в помещении людей, что многие, имевшие дело с кондиционерами, сочтут за огромный плюс.

Колонные кондиционеры

Кондиционер колонного типа обладает большим весом и поэтому не подвешивается, а устанавливается непосредственно на полу. По своим габаритам и внешнему виду он напоминает большой бытовой холодильник, однако в реалии места занимает гораздо больше, чем последний, поскольку создаваемый сильный поток холодного воздуха не позволяет продолжительное время находиться в непосредственной близости от установки.

Колонный кондиционер.

Колонные кондиционеры используются в конференц-залах, холлах гостиниц, офисах, магазинах, складах и прочих помещениях, где, с одной стороны, требуется большая холодопроизводительность, а с другой – отсутствует возможность использовать стены и потолок для монтажа более привычных сплит-систем.

«Наборные» мульти-сплит-системы

Как и в случае бытовых сплит-систем, коммерческое и полупромышленное климатическое оборудование может выпускаться в виде мульти-сплит-систем. В данном случае один внешний блок может обслуживать до пяти внутренних. Мульти-сплит-системы полупромышленного назначения, в отличие от бытовых, поставляются не фиксированными комплектами, а наборными. Это означает, что покупатель вправе сам подобрать тип и мощность внутренних блоков. Ограничения есть лишь на максимальное их количество и суммарную мощность.

Прецизионные (точные) кондиционеры – особенности и предназначение

Они появились как разновидность шкафных, которые принадлежат к группе т.н. «тяжеловесов» в кондиционировании и вентиляции. К ним относятся промышленные кондиционеры, их применяют в помещениях, где требуется наиболее точное поддержание температуры, влажности и т.п.

Прецизионные кондиционеры в компьютерном дата-центре

Чаще всего точные кондиционеры используются в компьютерных и выставочных залах, музеях. Серверные кондиционеры — в лабораториях, больницах и поликлиниках, на телефонных станциях и прочих помещениях с аппаратурой, которая требует особенно наиболее точных данных микроклимата.

Само название «прецизионные» говорит о том, что они могут регулировать и удерживать в установленных пределах точные показатели окружающей обстановки в помещении. В частности, прецизионность поддержания конкретной температуры воздуха у точных кондиционеров – плюс-минус 1◦С. Именно этой особенностью такие оборудования отличаются от обычных кондиционеров бытового предназначения.

Монтаж прецизионных кондиционеров − по силам только профессионалам

Если выполнить установку прецизионных кондиционеров в помещении со встроенным регулятором влажности воздуха, то, помимо поддержания заданной температуры, подобное устройство будет удерживать на необходимом уровне установленную влажность, что особенно важно, к примеру, в музеях − для выставочных экспонатов. Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке. Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров

К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине

Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине

Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке. Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине.

Схема прецизионного кондиционера с воздушным конденсатором

Есть прецизионные кондиционеры с нижней и верхней подачей воздуха. Конструкция первого типа предполагает забор воздуха через лицевую панель кондиционера. А также через воздуховоды либо особые отверстия в подвесном потолке. Сквозь решетки пола выходит охлажденный воздух.

Прецизионный кондиционер − нижняя подача воздуха

А конструкция второго типа забирает воздух при помощи нижней, передней или задней панели. Охлажденный воздух выходит через потолок со специальными отверстиями либо систему воздуховодов.

Прецизионный кондиционер − верхняя подача воздуха

Точные кондиционеры также различаются по типу охлаждения. Существуют оборудования с водяным и воздушным охлаждением.

Чаще всего можно увидеть такое климатическое оборудование с выносным воздушным конденсатором. Другими словами, этот кондиционер может быть и из двух блоков. Главный блок состоит из компрессора, испарителя, вентилятора, увлажнителя и автоматики. А малый блок содержит конденсатор и вентилятор. Такая климатическая техника более широко распространена благодаря большому диапазону по мощности и довольно нетрудного монтажа прецизионных кондиционеров.

Состав точного прибора первого типа

В свою очередь, точные устройства с водяным конденсатором по сути являются моноблоком, обладают более простой конструкцией и немного дешевле кондиционеров с выносным воздушным охлаждением. Есть один недостаток − эксплуатация прецизионных кондиционеров такого типа требует наличие источника проточной воды, а это не всегда доступно в тех или иных условиях.

Схема прецизионного кондиционера с водяным конденсатором
