Заземление – это преднамеренное электрическое соединение корпуса электрооборудования с землей. Его основная задача – обеспечить безопасный путь для тока утечки в случае повреждения изоляции. В отличие от зануления, которое соединяет нейтраль трансформатора с корпусами электроприборов, заземление напрямую соединено с землей через заземлитель. Это создает более надежную защиту, особенно в старых домах с устаревшей электропроводкой.
Представьте себе ситуацию: неисправная стиральная машина, в которой оголился провод и коснулся металлического корпуса. Без заземления корпус стиральной машины окажется под напряжением, и прикосновение к ней может привести к серьезному поражению электрическим током. С заземлением ток утечки пойдет по заземляющему проводнику в землю, мгновенно сработает автоматический выключатель (или УЗО), и электропитание будет отключено, предотвратив опасность.
Устройство главной заземляющей шины (ГЗШ)

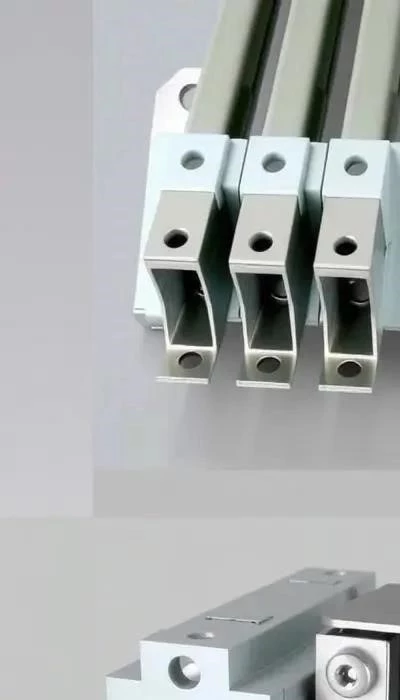

Главная заземляющая шина (ГЗШ) – это металлическая шина, к которой подключаются все заземляющие проводники от электрооборудования в доме. Она является центральной точкой системы заземления. ГЗШ может быть открытого или закрытого типа.
- Открытая ГЗШ: представляет собой металлическую шину, закрепленную на диэлектрической панели. Обеспечивает удобный доступ для подключения заземляющих проводников.
- Закрытая ГЗШ: встроена в корпус электрощита и не имеет прямого доступа.
Согласно требованиям ПУЭ (Правил устройства электроустановок), ГЗШ должна быть, как правило, медной. Допускается использование стали, но алюминиевые шины запрещены. Сечение шины выбирается в зависимости от количества подключаемых проводников и их сечения. Важно, чтобы ГЗШ обеспечивала надежный контакт со всеми подключенными проводниками.
Подключение главной заземляющей шины (ГЗШ)
Подключение ГЗШ – ответственный процесс, требующий соблюдения требований ПУЭ и аккуратности. Рассмотрим этапы подключения в квартире и частном доме:
Подключение ГЗШ в квартире
- Подготовка: Отключите электропитание. Подготовьте необходимые инструменты: отвертки, плоскогубцы, индикатор напряжения, заземляющий проводник (обычно сечением не менее 6 мм²).
- Установка ГЗШ: Закрепите ГЗШ на диэлектрической панели вблизи вводного устройства.
- Подключение заземляющего проводника: Подключите заземляющий проводник от заземляющего контура (если он есть) или от шины заземления в электрощите к ГЗШ.
- Подключение заземляющих проводников от розеток и электроприборов: Подключите заземляющие проводники от розеток и электроприборов к ГЗШ.
- Проверка: Убедитесь в надежности всех соединений. Включите электропитание и проверьте работоспособность системы заземления с помощью специального прибора.
Подключение ГЗШ в частном доме
В частном доме подключение ГЗШ обычно более сложное, так как требует организации заземляющего контура. В этом случае необходимо:
- Организовать заземляющий контур: Закопайте в землю несколько металлических электродов, соединенных между собой полосовой сталью.
- Подключить заземляющий проводник от контура к ГЗШ: Используйте проводник соответствующего сечения.
- Далее следуйте этапам подключения, описанным для квартиры.
Типичные ошибки при подключении ГЗШ
- Использование алюминиевых шин: Запрещено требованиями ПУЭ.
- Недостаточное сечение проводников: Может привести к перегреву и неэффективности заземления.
- Плохой контакт в соединениях: Увеличивает сопротивление заземления и снижает его эффективность.
- Отсутствие заземляющего контура: Делает систему заземления неработоспособной.
Проверка и обслуживание системы заземления
Регулярная проверка и обслуживание системы заземления – залог ее надежной работы. Проверку следует проводить не реже одного раза в год. Для проверки можно использовать специальный прибор – измеритель сопротивления заземления. Также необходимо визуально осматривать ГЗШ и заземляющий контур на предмет коррозии и повреждений. При обнаружении дефектов необходимо их устранить.
Помните, что правильное заземление – это не просто требование правил, это ваша безопасность и безопасность ваших близких. Если вы не уверены в своих силах, лучше доверить подключение ГЗШ профессиональному электрику.
