Наружное освещение участка своими руками

Хотите, чтобы ваш двор выглядел уютно и был безопасным в темное время суток? Наружное освещение участка — задача не самая простая, но вполне реальная для одного хозяина. Обычно такой проект занимает от 5 до 10 дней. Стоимость сильно зависит от количества фонарей, но базовый набор обойдется в 15-30 тысяч рублей. Главное — правильно спланировать все этапы, чтобы свет работал надежно годами.

Подготовительный этап и важные основы

Перед тем как хвататься за лопату, нужно оценить сложность проекта. Если вы никогда не работали с электрикой, лучше пригласить знакомого мастера для проверки. Я заметил, что новички часто забывают про расчет нагрузки на сеть. Это может привести к выбиванию автоматов.

Время выполнения работ зависит от площади двора. Копать траншеи лучше всего весной или осенью. В это время почва мягкая, а мороз еще не сковал землю. Летом слишком жарко, а зимой грунт превращается в камень. Я рекомендую выделить на все работы полноценную неделю.

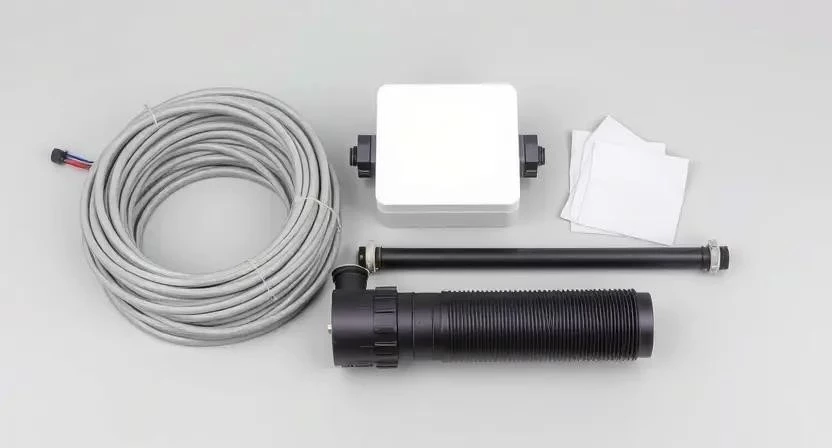

Выбор необходимых материалов

Для работы на улице подходит не любой провод. Обычный белый кабель сгорит или сгниет через год. Вам понадобится специализированная продукция с высокой степенью защиты.

• Кабель ВВГнг (в усиленной изоляции) — основа сети.
• Гофротруба ПНД (черная) — защита кабеля в земле.
• Светодиодные светильники с IP65 — влагозащищенные корпуса.
• УЗО (устройство защитного отключения) — безопасность людей.
• Автоматические выключатели — защита от перегрузок.
• Герметичные распределительные коробки — для соединений.
• Клеммники WAGO или гильзы — надежный контакт.
• Заземляющий контур (стальной уголок или штырь).

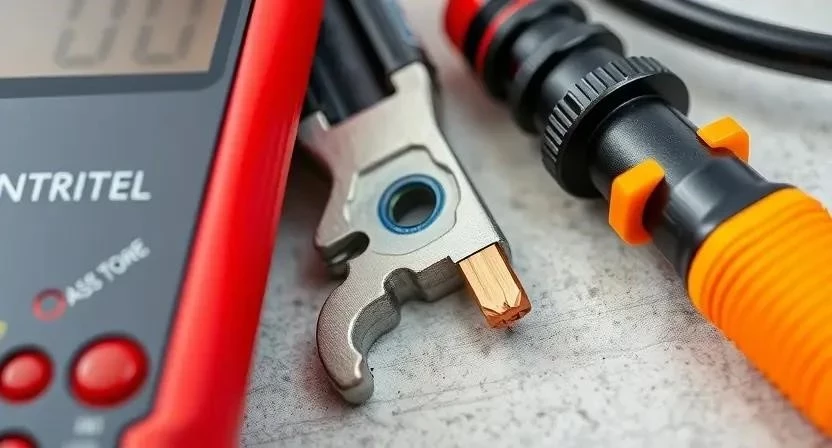

Инструментарий для монтажа

Без правильного инструмента работа превратится в мучение. Я использовал профессиональный стриппер, и это сэкономило мне кучу времени на зачистке проводов. Некоторые позиции можно взять в аренду, чтобы не тратить лишние деньги.

• Лопата штыковая — для рытья траншей.
• Мультиметр — проверка напряжения и целостности цепи.
• Стриппер — быстрая зачистка изоляции.
• Шуруповерт — крепление коробок и светильников.
• Уровень — установка опор строго вертикально.
• Рулетка — разметка зон освещения.
• Пассатижи и кусачки — работа с проводом.

Очистка и разметка территории

Прежде чем начать, уберите с участка весь строительный мусор и лишние ветки. Это важно для безопасности. Я потратил пару часов на разметку зон освещения с помощью колышков и веревки. Так сразу видно, где света будет мало, а где — избыток.

Обязательно проверьте, где проходят другие коммуникации. Газовые трубы или водопровод могут оказаться прямо на пути вашей траншеи. Вынесите всю мебель и садовый инвентарь из рабочей зоны.

Подготовка мест установки и поверхности

Места, где будут стоять опоры, нужно очистить от дерна и выровнять. Под траншеи грунт также должен быть максимально очищен от крупных камней. Это позволит уложить гофру без изломов.

Особое внимание уделите выводу кабеля из дома. Я просверлил отверстие с небольшим уклоном наружу, чтобы влага не затекала внутрь стены. Также проверьте электрощит: в нем должно быть свободное место под новый автомат и УЗО. Если щиток забит, придется ставить дополнительный блок.

Пошаговый процесс монтажа освещения

Работа требует системного подхода. Я рекомендую следовать этому плану, чтобы ничего не упустить.

1. Составление схемы (2-3 часа). Нарисуйте план участка. Отметьте все фонари, датчики и точки подключения.
2. Выбор напряжения (1 час). Определитесь: 220В (мощнее, проще монтаж) или 12В (безопаснее, нужен трансформатор).
3. Рытье траншей (8-16 часов). Копайте на глубину 70 см. Это защитит кабель от промерзания и случайного повреждения лопатой.
4. Укладка кабеля (4-6 часов). Протяните ВВГнг внутри гофры ПНД. Не натягивайте провод слишком сильно, оставьте небольшой запас.
5. Установка опор (6-8 часов). Закрепите столбики. Если используете бетон, помните: полное высыхание занимает от 3 до 7 дней.
6. Монтаж коробок (4 часа). Установите распределительные коробки в точках разветвления. Используйте только IP67.
7. Подключение светильников (4-6 часов). Соедините провода. Я использовал гильзы и термоусадку для максимальной герметичности.
8. Установка автоматики (3 часа). Поставьте фотореле или датчики движения. Это поможет экономить электроэнергию.
9. Подключение к щитку (3 часа). Установите автомат и УЗО. Без УЗО на улице работать категорически запрещено!
10. Тестирование (2 часа). Проверьте изоляцию мультиметром. Включите систему и убедитесь, что все лампы горят ровно.

Однажды я решил сэкономить и закопал кабель всего на 30 см. Результат — через год при перекопке грядки я сам же перебил провод. Теперь я строго соблюдаю глубину заложения по ПУЭ.

Технические нюансы и эксплуатация

Помните о температурном режиме. Кабель ВВГнг выдерживает перепады, но при экстремальных морозах изоляция может стать хрупкой. Влажность почвы также влияет на проводимость, поэтому заземление обязательно.

Если вы используете блоки питания для 12В систем, подбирайте их с запасом по мощности в 20%. Это предотвратит перегрев и преждевременный выход из строя. Совместимость ламп и блоков питания — критический момент, всегда сверяйте вольтаж.

Типичные ошибки новичков

Многие пытаются сэкономить на мелочах, а потом переделывают всё заново. Вот список того, что делать НЕЛЬЗЯ:

1. Использовать обычный ПВС или ШВВП для земли (они сгниют).
2. Оставлять соединения проводов без герметизации.
3. Забывать про заземление металлических опор.
4. Игнорировать степень защиты IP (например, ставить IP44 там, где льет дождь).
5. Подключать всё на один автомат без УЗО.

Расчет стоимости проекта

Цена зависит от того, кто делает работу. Я посчитал, что самостоятельный монтаж экономит почти половину бюджета, но требует много времени.

Уход за системой освещения

Чтобы свет не потускнел, раз в год очищайте плафоны от пыли и паутины. Проверяйте герметичность соединений в распределительных коробках после каждого зимнего сезона. Замена светодиодных ламп происходит редко, но раз в 5-7 лет стоит проверить их яркость. Срок эксплуатации качественной системы при правильном монтаже составляет 15-20 лет.

Альтернативные способы освещения

Если не хочется копать траншеи, есть солнечные фонари. Они дешевы в установке, но светят слабо и часто выходят из строя зимой. Для основного освещения я всё же рекомендую проводную сеть. Для декоративных дорожек можно использовать умные системы (Smart Home), которые позволяют управлять светом со смартфона. Беспроводные решения удобны, но требуют дорогих контроллеров.

Когда я впервые включил всю систему в темный вечер, я испытал настоящий восторг. Участок преобразился, стал уютным и безопасным.

Меры безопасности

Электричество на улице — это повышенный риск. Обязательно используйте резиновые перчатки и защитные очки при работе с инструментом. При работе с химией (герметиками) обеспечьте проветривание. Никогда не проводите монтаж под напряжением! Сначала все соединения, затем — включение автомата. Помните о пожаробезопасности: не прокладывайте кабель рядом с горючими материалами.

Ответы на частые вопросы (FAQ)

На какой глубине закапывать кабель?
Согласно нормам, оптимальная глубина — 70 см. В крайнем случае — 50 см, но обязательно в трубе ПНД.

Какой кабель лучше выбрать?
Идеальный вариант — ВВГнг в гофре. Он устойчив к воздействию внешней среды.

Нужно ли заземление для садовых фонарей?
Да, обязательно. Это защитит вас от удара током при пробое изоляции на корпус светильника.

Как работает фотореле?
Оно реагирует на уровень освещенности: когда темнеет, датчик замыкает цепь, и свет включается автоматически.

Можно ли использовать обычную гофру?
Нет, серая гофра для помещений быстро разрушается в земле. Используйте только черную ПНД.

Что делать, если кабель поврежден?
Не пытайтесь просто замотать его изолентой. Отрежьте поврежденный участок и соедините провода в герметичной коробке.

Какое напряжение безопаснее: 12В или 220В?
12В абсолютно безопасно для людей и животных, но требует установки дорогого трансформатора.
