Как сделать вытяжку в ванной и туалете с помощью вытяжного вентилятора

Основные виды вентиляционных систем

Вентиляция в ванне бывает:

  1. Вытяжной.
  2. Приточной.

Вытяжка отсасывает спёртый, отработанный воздух. А приточка загоняет в помещение с улицы свежий поток.

В целом, для дома или квартиры идеальным будет установка приточно-вытяжной вентиляции.

Однако для отдельных помещений не всегда и не во всех комнатах требуется монтаж и того и другого варианта.

Так, установка мощного притока приводит к тому, что поступивший с улицы воздух смешивается с воздухом комнаты и разносится в другие помещения.

И если это кухня, или туалет, результат будет не самый приятный, запахи этих помещений разнесутся по дому.

Для ванных комнат, в большинстве случаев, рекомендуется установка только вытяжной вентиляции.

Также система проветривания может быть:

  1. Естественной.
  2. Принудительной.

Естественная система реализована в многоэтажных домах в виде шахты, в которую выходит тёплый влажный пар. Тяга здесь создаётся за счёт физических свойств тёплого воздуха стремиться вверх.

Такой вариант работает и многих вполне устраивает, если:

  • Шахта чистая.
  • Не было перестроек, приведших к тому, что система перестала справляться.
  • Если нет обратной тяги (такое случается из-за сильного ветра, или вмешательства в систему других жильцов).
  • В жаркие дни эффективность естественной вентиляции заметно падает.

Сегодня одна из самых распространённых причин недовольства жильцов естественной вентиляцией – это нарушение притока. Воздух не будет уходить, если в квартиру не поступает новый. Причина подобного явления — установка пластиковых окон и герметичных дверей. Поможет монтаж, например, оконных клапанов.

Принудительный отток осуществляется вентиляторами. Такая система:

  • более эффективна;
  • поддается регулировке;
  • не зависит от погоды за окном.
  • энергозависимость;
  • энергопотребление;
  • более дорогой монтаж;
  • вероятность выхода техники из строя;
  • шум во время работы;
  • неприемлема при совмещении шахты с другими квартирами.

Принудительную систему вентиляции стоит устанавливать, если дом имеет большие площади, или естественная вентиляция не справляется со своей задачей.

В большинстве же случаев приемлем вариант комбинированной системы (когда в одних комнатах осуществляется естественных приток и принудительная вытяжка в других).

Расчет производительности вентилятора для ванной и туалета

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен

Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее 25 м³/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50 м³/ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м³/ч лучше не брать.

Выбор

В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу. Для бесканальной установки используют обычно вентиляторы осевого типа — они не могут создать давление более 50 Па, в каналы по этой причине не ставятся.

Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.

Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора)

Естественная вентиляция

Жильцам старых многоквартирных домов не повезло: отдельная приточная система отсутствует, вытяжка часто не справляется с конденсатом в уборной, ванной. В «хрущевках» и панельных многоэтажках 70 – 80-х каждая квартира имеет индивидуальные вентканалы в конструктивах. Разгонные воздуховоды кирпичных, монолитных высоток присоединяются к шахте, выходящей на крышу. Во всех случаях самостоятельные переделки невозможны.

Какие мероприятия по плечу собственнику на пути к свежести? Начинают с простого, но чрезвычайно важного:

Периодически самостоятельно проверяют тягу. Альбомный лист должен прилипать к решетке воздуховода, а пламя спички отклоняться к отверстию.

Проверка тяги зажженной спичкой.

Обращаются в управляющую организацию ЖКХ при отрицательном результате личной проверки. Структура выступает заказчиком проверок, очистки, ремонта дымоходов, вентканалов лицензированными подрядчиками. Специалисты замеряют анемометром скорость потока у вытяжки, проверяют вертикальные каналы на проходимость стальным шаром установленного диаметра. Определяют соответствие обследуемых элементов проекту, действующим нормам, по итогам составляют акт с заключением о допуске к эксплуатации.

Инструментальный контроль цифровым анемометром.

Анализируют организацию воздухообмена уборной, планируют мероприятия по интенсификации. СНиП 31-01-2003 устанавливает количество удаляемого воздуха (L) из туалета и ванной – 25 м³/ч, при совмещенном санузле норма идентичная (удваивалась по отмененному СНиП 2.08.01-89*). Удаленный объем компенсируется поступлением через зазоры между дверью и порогом, полотном и коробкой. Современные двери плотно пригнаны по контуру, поэтому необходимо отверстие внизу полотна, оснащенное решеткой или клапаном.

Таблица 9.1 СНиП 31-01-2003

Подбирают, монтируют дверную приточную решетку, либо оставляют зазор под дверью при установке: 1-1,5 см.

Выпускают встраиваемые прямоугольные, круглые решетки с V-образными ламелями, направляющими поток. Регулируемые модификации целесообразны для принудительных схем.

Для подбора рассчитывают площадь живого сечения приточного проема (F, м²), исходя из допустимой скорости потока (υ, м/с).

F = L/(3600υ)        (1)

,где L = 25 м³/ч – воздухообмен душевой (см. табл. 9.1);

υ = 0,5 м/с – по нормативу.

Задав один размер прямоугольной решетки (a), определяют второй (b):

b = F/а   (2)

Для круглых моделей диаметр (d) находят:

d=√4F/πn (3)

,где n – число встраиваемых решеток.

Пример

Найти размеры приточной прямоугольной решетки двери стандартной ванной.

Расчет.

  1. Вычисляем площадь живого сечения: F = 25/(3600×0,5) = 0,014 м².
  2. Принимаем высоту a = 80 мм (0,08 м).
  3. Находим ширину: b = 0,014/0,08 = 0,175 м (175 мм).

Подходят модели: «ВЕНТС» МВ 440/2, «РОВЕН» РП 150×300.

Улучшают общую вентиляцию квартиры. Воздухопроницаемость оконных блоков из ПВХ со стеклопакетами – не более 3,5 м³/ч на квадратный метр (ГОСТ 30674-99). Не обеспечивается минимальный расход наружного воздуха на человека по СНиП 41-01-2003, поэтому не удовлетворяются требования к приточной вентиляции ванной. Исправляет положение выбор окон с микропроветриванием, монтаж стеновых клапанов, увеличивающих приток в квартиру.

Выдержка СНиП 41-01-2003Окно с функцией микропроветривания

Дополнительные шаги в своем доме

Владельцу частного коттеджа проще добиться устойчивой работы системы. Необходимо правильно рассчитать сечения участков воздуховодов по формулам (1), (2), скорость потока принимают:

  • 0,5 – 1,0 м/с – вытяжные жалюзийные решетки;
  • 1,0 – 1,5 м/с – горизонтальные, вертикальные участки труб;
  • 1,5 – 2,0 м/с – вентшахты.

Потери давления на местные сопротивления, подсосы, загрязнения стенок учитывают, принимая запас по площади (до 30%). Минимизируют протяженность трассы, количество поворотов, сужений. Длина, суммарное сопротивление отдельных веток по возможности должны быть близкими.

Интенсифицируют циркуляцию:

  • Подключают блок уборная – ванная к независимому от остальных вентиляционному выпуску.
  • Оснащают выпуски дефлекторами. Хорошие результаты показывают модели ЦАГИ, ДС, ASTATO.

Дефлектор ЦАГИ

Изготовление своими руками:

Повышают надежность:

  • Предотвращают обратную тягу посредством обратных клапанов.
  • Зимой не допускают обмерзания оголовков, снижающего пропускную способность.

Монтаж обратного клапана на индивидуальный канал:

Простой клапан для естественной вентиляции помещения

В деревянных бревенчатых домах нет необходимости устанавливать вытяжную шахту. Неприятные запахи и влажный воздух можно устранять с помощью простого клапанного отверстия в стене. Такой способ вентиляции гораздо проще и дешевле вентиляционной шахты и его установка не займет много времени.

Для установки понадобится пластиковая труба с внутренним диаметром соответствующим диаметру клапана. Длина такой трубы должна быть как толщина стены. Трубу следует утеплить любым теплоизоляционным материалом. Со стороны улицы вентиляционное отверстие закрывают сеткой от насекомых. А со стороны жилого помещения вставляют сам клапан.

В конструкцию клапана входят корпус, фильтр, крышка клапана, регулятор. Такая конструкция позволяет осуществлять постоянную конвекцию воздуха между улицей и жилым помещением. Так же как и выходное отверстие вентиляции, клапан устанавливается в верхней части стены.

Вентиляционные системы в частном доме необходимое условие для нормального самочувствия его обитателей и долгой службы самого дома.

Виды воздухообмена по назначению

В зависимости от того, в каком направлении движется воздух и каким способом организована система его поступления, выделяют следующие типы воздухообмена:

  • Осуществляемый при помощи приточных способов. Они вносят массу воздуха в комнату.
  • Те, которые работают по принципу вытяжного процесса. Они вытягивают массу воздуха из помещения, обеспечивая его отток.
  • В зависимости от побуждающего фактора различают – естественную, принудительную, механическую.
  • В зависимости от вовлеченности количества помещений могут быть сконструированы либо общеобменные, либо локальные, которые высасывают или подают воздух местно, только в одно помещение.

Планируя обустройство вентсистемы, особое внимание стоит уделить принципу ее работы и отдельным составляющим.

Из каких элементов состоит вентиляционная система

Сперва следует определиться, какой разновидности вентсистема будет установлена. Дальше нужно подготовить все востребованные элементы, заранее определив их размеры. Вот какие элементы понадобятся в обязательном порядке.

Во-первых, вентилятор. Это основная составляющая системы. Его встраивают:

  • в потолок;
  • в короб воздуховода;
  • в стену.

Непосредственно в воздуховод этот агрегат встраивается в том случае, если планируется монтирование сложной вентсистемы. К примеру, туалет и ванная – разные помещения. Тогда в каждом помещении следует установить отдельные вентиляционные отверстия, отвести от них коробы и трубы. И лишь впоследствии эти элементы потребуется подключить к единому воздуховоду.

Во-вторых, короб воздуховода. Материал для его изготовления – металл или пластик. Сечение круглое или прямое. У каждой системы свои преимущества. К примеру, прямоугольный вариант проще крепится к стене, к потолку. Над натяжным или подвесным потолком его расположение выглядит идеально. Зато круглое сечение эффективнее обеспечивает отвод воздуха, ведь там отсутствуют внутренние углы.

В-третьих, детали для закрепления воздуховодов. Используются кронштейны (готовые хомуты или самодельные элементы). Их устанавливают примерно через каждые 0,5-0,7 м, это зависит от места размещения.

В-четвертых, поворотные колена. Применяются, когда используют жесткий короб. Предназначаются:

  • для установки сложных конструкций;
  • когда требуется произвести вывод через потолок или стену;
  • если направление воздушного потока меняется.

В-пятых, соединительные муфты. Потребуются для сопряжения отдельных секций воздуховода.

В-шестых, обратный клапан. Необходим для предотвращения обратного тока воздушных масс после отключения вентсистемы. Также обратный клапан потребуется, если на улице сильный ветер.

В-седьмых, вентиляционные решетки. Они должны присутствовать на входе и выходе из отверстия системы с канальным вентилятором. А если устанавливается накладной осевой вентилятор, тогда решетка монтируется на выходное отверстие.

Возможные ошибки монтажа

Иногда, возникают ошибки при обустройстве вентиляции в ванной комнате или туалете. Чаще всего они связаны с тем, что подбирается недостаточная мощность изделия. В результате чего вентилятор просто не способен справиться с тем количеством воздуха, который нужно обеспечить в ванной комнате. Для избегания такого негативного результата, необходимо правильно рассчитать количество подаваемого воздуха в ванную комнату. Выполняется это по тем данным, которые были приведены выше.


Достаточно правильно и грамотно подобрать приборы, тогда даже дешевые модели прекрасно справятся с вентиляцией помещения.

Еще один момент, который может быть упущен при монтаже, это тот факт, что вентиляция выводится наружу. А там может быть совершенно другая температура, в отличие от ванной комнаты. Поэтому, для исключения промерзания конструкции, необходимо по поверхности муфты выложить утеплительный материал.

Также при монтаже необходимо убедиться, что крыльчатка свободно вращается по оси и не заедает. Иначе она не будет выполнять свою функцию полноценно.

Как сделать вентиляцию в санузле своими руками

Сделать вентиляцию в частном доме своими руками – это в первую очередь определиться, где это помещение расположено относительно других комнат. Здесь вариантов много, но самый удобный вариант, если их стена внешняя. Для естественной вентиляции надо просто сделать в стене отверстие под воздуховод, установить его туда с выводом на улицу и подсоединить его к вертикальному стояку, который собрать своими руками. Стояк должен быть поднят выше крыши на 1 м, и его придется теплоизолировать. Если делается принудительная вентиляция, то со стороны комнаты надо установить на стену оконный или канальный вентилятор.

Если такой стены у туалета и ванной нет, тогда придется вести воздуховод через другие комнаты. Обычно это делают через кухню, объединяя общую систему в одну. То есть, от туалета и ванной ведется горизонтальный участок воздуховода под потолком через кухню, к которому подсоединяют отвод и для кухонного пространства. Воздуховод выводят через кухонную стену на улицу. После монтажа можно сделать декорирование вентиляции с помощью коробов из пластика, дерева, гипсокартона.

С помощью вытяжного вентилятора

Если делается принудительная схема вытяжной вентиляции, тогда вентилятор устанавливается снаружи общей магистрали. Если естественная, тогда воздуховод выводится на улицу выше конька кровли.

Здесь важно правильно выбрать тип вентиляторной установки. По понятным причинам это не может быть накладная конструкции

Здесь подойдет или канальный вид, или радиальный, или крышной. Самый простой в плане установки – канальный вентилятор. Он просто вставляется в стену, а уже к нему присоединяются воздуховод от горизонтального участка, прошедший по кухне, с другой стороны небольшой высоты стояк. Хотя и здесь лучше вывод сделать выше крыши, чтобы неприятные запахи не просачивались обратно в дом.

Монтировать воздуховоды просто, потому что они собираются или по принципу раструбной системы (одна в одну), или при помощи специальных переходников на хомуты или на герметик. Канальный вентилятор просто вставляется в стену, ни к чему не прикрепляясь. Единственное, что надо сделать, это запенить пространство между стеной и трубой.

С помощью приточного клапана

Приточный клапан – это труба в стене, закрытая с внешней стороны сеткой, а с внутренней фильтром. Получается так, что воздух просто проходит по трубе, попадая в помещение ванной или туалета в частном доме. Неплохой вариант, но лучше выбирать клапаны с регулятором зазора и утеплителем внутри трубы. Этот вариант дает возможность регулировать подачу притока свежего воздуха через стену.

Понятно, что сам клапан вопроса воздухообмена не решает. Он предназначен именно для прямого попадания воздуха с улицы внутрь помещения. Отток все равно производится через установленный стояк. А сам воздушный клапан устанавливается точно так же, как канальный вентилятор. То есть высверливается в стене сквозное отверстие, куда прибор и вставляется. И также зазор между ним и стеной заполняется монтажной пеной. Никаких крепежей. То есть, самое сложное в его монтаже – сверление отверстия.

Сложные системы вентиляции

Отдельные системы сложного типа в ванной и туалете частного дома не используются. То есть, специально для отдельно взятых комнат нет вентиляционных систем. Сложные могут быть установлены на весь дом с подключением в схему туалета и ванной. При этом конструкция может быть очень сложной: с фильтрацией, гасителями шумов, рекуператорами, с помощью которые нагревается приточный воздух. В некоторые модели производители добавляют калориферы электрические или водяные.

Это на самом деле сложные по схеме и количеству оборудования вентиляционные системы. Но надо отдать должное, что они на сегодняшний день являются и самыми эффективными. Их конструкция – это блок, в котором располагаются все вышеобозначенные приборы, и сеть разбросанных по всему дому воздуховодов как для приточного участка, так и для вытяжного. Обычно блок устанавливается на чердаке, здесь же собирается схема вентиляционных труб с вводом в комнаты через потолок.

Такие системы сложны для сборки своими руками. Поэтому их монтажом занимаются профессионалы. Хотя производители уверяют, что их конструкции собираются по модульному принципу, как большой конструктор.

Как рационально оборудовать ванную комнату

В современном жилище, будь это типовая квартира или частный дом, всегда предполагается как ванная, так и туалетная комната, или их совмещенный вариант. В большинстве случаев они не слишком велики, однако вполне возможно выделить необходимое место для санитарной зоны и зоны купания. Прежде чем приобретать сантехнику, нужно измерить площадь комнаты и определить места под раковину, ванну и другую технику, учитывая рекомендуемые правила и нормы при их установке.

Биде рекомендуется устанавливать рядом с унитазом, на расстоянии не меньше 60 см.

Организуя пространство в ванной, следует учитывать эргономику и соблюдать рациональность размещения. Необходимо заранее и точно определить максимально комфортное расстояние между унитазом и биде. Четкие регламентации по величине этого расстояния отсутствуют, выбор его достаточно произволен, но надо учитывать, что расстояние от стояка канализации до унитаза делают 1 м, а остальную сантехнику располагают не далее 3 м.

Свободное расстояние перед каждым устройством желательно сделать не меньше 60 см (удобнее будет площадка 70х100 см), а с каждой боковой стороны нужно оставить 25-30 см. Непосредственно расстояние между биде и унитазом, по советам специалистов, можно делать от 30 см до 45 см. Меньшего растояния для использования сантехники будет недостаточно, а при большем это будет не очень удобно. От приборов до умывальника, если он предусмотрен в санитарной зоне, выделяют промежуток не меньше 25 см.

Разновидности вентиляции санузлов

Вентиляция в ванной комнате и туалете может быть организована разными способами. Выбор способа зависит от того, насколько большая площадь у этой комнаты. К тому же, очень часто в частных домах при современном планировании и конструировании предусматривают здесь окно. Это значительно облегчает процесс обустройства системы вентилирования.

Если вентилятор невозможно разместить в оптимальном для организации интенсивного воздухообмена месте, то его мощность необходимо умножить в 2-3 раза.

Естественная

Естественный вариант, не требующий монтажа дополнительных устройств. Суть его работы заключается на природных физических процессах, когда воздух из области с высоким давлением перемещается в область, где этот показатель находится на более низких отметках. Также, теплый воздух, с точки зрения физики, всегда будут замещен холодным. Чаще всего, в жилых квартирах такая система вентканалов представляет собой единую сеть, обеспечивающую приток чистого воздуха снаружи. Но, нет никакой гарантии, что именно количество масс будет соответствовать требованиям СНиПов.

Около века назад естественная вентиляция считалась наиболее эффективным способом.

Принудительная

Принудительный способ улучшает циркуляцию, а точнее интенсивность. Этот способ используют те же вентканалы, но только с выставлением на них дополнительных устройств в виде вентилятора.

Чтобы полноценно проветрить помещение, выбирают вариант с принуждением.

Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа

В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.

Модель Звуковое давление, дБ Мощность двигателя, Вт Производитель-ность, м3/час Дизайн

Soler&Palau TDM-200

1 980 руб.

40 25 200

Blauberg Sileo 125

2 860 руб.

32 17 197

Electrolux EAFM – 150

1 900 руб.

32 25 320

Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:

Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.

Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.

1 3

Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:

Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.

Площадь ванной/высота потолка 2,5 2,7 3 3,2 3,5 4
6 234 253 281 300 328 374
7 273 295 328 349 382 437
8 312 337 374 399 437 499
9 351 379 421 449 491 562
10 390 421 468 499 546 624
11 429 463 515 549 601 686
12 468 505 562 599 655 749
13 507 548 608 649 710 811
14 546 590 655 699 764 874
15 585 632 702 749 819 936

Формула расчета объема воздуха для полного воздухообмена

Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.

Модель Звуковое давление, дБ Мощность двигателя, Вт Производитель-ность, м3/час Дизайн

Maico ER 60

18 732 руб.

26 21 62

Вентс ЦФ 100

3 248 руб.

38 29 122

Blauberg — Valeo 60

13 764 руб.

45 30 320

Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.

Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:

Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.

Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем

Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам

Периодически необходимо проводить чистку вентиляционной решетки

Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.

Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.

Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери

Схема монтажа вентиляции в объединенном санузле

При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.

Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.

Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера

1 4

Капремонт или замена?

Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания

Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

Приточная установка для одной комнаты в интерьере

Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.

Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

Приточная установка для одной комнаты Marta

Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».

Что представляет собой принудительная вентиляция

В вентсистеме присутствует вентилятор. В частных домах такие системы устанавливаются повсеместно и на кухнях, и в санузлах. Но и в многоэтажках далеко не все квартиры вентилируются должным образом. Поэтому их владельцы, намереваясь улучшить циркуляцию воздушных потоков, устанавливают вентиляторы.

Схема работы приточной и вытяжной вентиляции в квартире

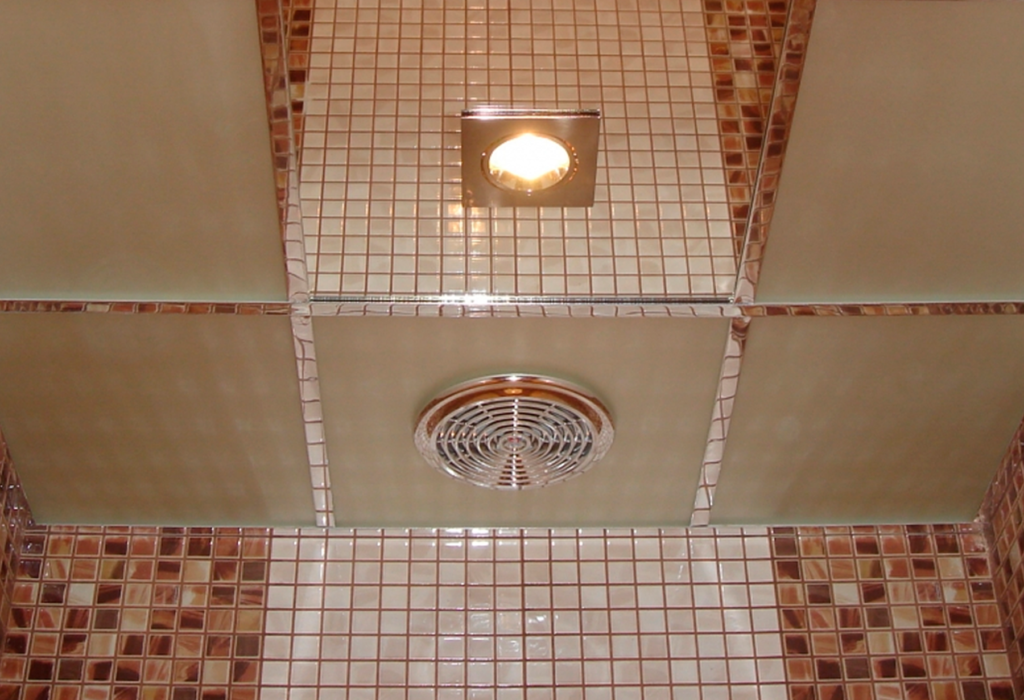

Особенности вытяжной вентиляции

Воздушные потоки, поднимаясь к потолку, затягиваются вентилятором и выводятся на улицу. Для их вывода предусмотрены специальные каналы. Чаще всего такие агрегаты становятся дополнением к естественной вентсистеме. При проектировании частных построек подобные системы используются практически повсеместно.

Особенности приточной вентиляции

Вентилятор в такой системе подаёт в комнату воздух, а не выводит. Выход воздуха происходит естественным путем, в полном цикле проветривания задействованы и вентилятор (на входе), и вентиляционные каналы (на выходе).

Подобная схема больше подходит для некоторых типов территорий промышленного предназначения, а не для жилых помещений. Ведь должен отметиться выход воздуха наружу с требуемой эффективностью, а такие вентиляционные системы обеспечить вытяжку воздушных масс не смогут, если для этого изначально не создано условий (недостаточная пропускная способность вентканала или неправильное его расположение, препятствующее нормальной циркуляции).

Особенности приточно-вытяжной системы

Используется минимум два вентилятора. Воздух принудительно нагнетается в помещение с одной стороны, а с другой – так же искусственно отводится. Такую вентиляцию целесообразно устанавливать:

  • в домах со значительной квадратурой;
  • в объёмных сооружениях;
  • в постройках, где застой воздуха недопустим;
  • в помещениях, где естественный приток/отток слаб, его требуется усилить.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
