Вентиляция в ванной комнате и туалете

Нужен ли в ванной вентилятор?

Мнение о том, что вентилятор для ванной придумали производители, чтобы наживаться на потребителях, не соответствует действительности. Ведь условия проживания в разных домах кардинально отличаются. А работа вентсистемы санузла не всегда удовлетворяет потребности.

Запросы жильцов дома/квартиры разнятся – кто-то стирает белье в ванной, любит париться по 1-1,5 часа, а кто-то лишь принимает 5-минутный контрастный душ.

Все это в условиях неработающей вентиляции чревато появлением затхлости и других неприятных сюрпризов в обители чистоты, например, появлению черной плесени.

Образование плесени и ее активное размножение приведет к неприятному запаху. Причем черные пятна появятся на зеркалах в ванной, а деревянная мебель начнет постепенно подгнивать (+)

Установка вентилятора станет спасением для многих ванных комнат в многоэтажках и частных домах современной постройки с герметичными окнами и утепленными стенами.

Хорошим станет решение об установке вентилятора, если унитаз и ванна находятся в одном помещении. Вытяжка добавит комфорта в жизнь всех жильцов квартиры, вынужденных пользоваться совмещенным санузлом.

Особенно актуальны вентиляторы для 2-3-х санузлов новенького деревянного коттеджа – они помогут избежать появления плесени и постепенного гниения древесины

Если же общедомовая вентиляция хорошо работает и в ванной наблюдается отличная тяга, а стены комнаты после проведения банных процедур быстро просыхают, то о вентиляторе смело можно забыть.

Если есть необходимость в монтаже вентилятора, нужно правильно располагать прибор и приточные отверстия или клапаны, чтобы обеспечить хорошую циркуляцию воздуха в ванной

Естественный приток и удаление отработанного воздуха в состоянии полностью удовлетворить запросы потребителей.

Конструкция и устройство приточной вентиляции

По способу устройства приточная система может быть:

канальной (воздух доставляется в помещение посредством труб и металлических коробов);
бесканальной (компактное оборудование в виде клапана, которое монтируется в отверстие в стене).

Наборные и моноблочные системы

К канальной приточной вентиляции относят конструкции наборного (состоит из отдельного оборудования, которое монтируется по пути пролегания канала) и моноблочного (детали размещаются в закрытом корпусе, защищённом шумоизоляционным материалом) типа.

Наборная приточная вентиляция состоит из различного оборудования, которое крепится по пути пролегания канала

Наборная установка обычно монтируется под подвесным потолком, на чердаке или в специальном пространстве, отведённом под прокладку коммуникаций. Она позволяет производить очистку воздуха в помещениях любого типа и размера. Единственный недостаток — это сложность её устройства и большие габариты. Приточная вентиляция наборного типа состоит из следующих элементов:

Воздушная решётка. Она монтируется с внешней стороны строения, необходима для забора свежего воздуха и защиты канала от попадания крупного мусора.
Воздушный клапан — устройство, контролирующее объём забираемого воздуха. Предотвращает поступление холодного воздуха в моменты, когда нагревательное оборудование отключено. По способу работы клапаны разделяются на механические (пружинные) и автоматические с электроприводом (более эффективны и надёжны, так как гарантированно перекрывают поступление воздуха после выключения калорифера).
Фильтр защищает оборудование и вентилируемые помещения от попадания частиц мелкого мусора, пыли, пуха птиц и животных. По степени очистки разделяются на фильтры грубой (задерживает частицы размером свыше 10 мкм), тонкой (до 1 мкм) и особо тонкой (до 0,1 мкм) очистки.
Калорифер — электрический или водяной воздухонагреватель. Монтируется в вентиляционный канал и служит для нагрева холодного воздуха до нужной температуры. Электрический тип применяется в системах небольшой мощности, а водяной используется в вентиляции загородного дома, офиса или других помещений большой площади.
Испаритель служит для охлаждения приточного воздуха. Обычно используется в комбинированной системе. По типу охлаждающего вещества различают фреоновые и водяные установки.
Вентилятор — основной элемент системы, обеспечивающий равномерную подачу свежего воздуха в нужном объёме. Подбирается с учётом норм воздухообмена, мощности системы и давления.
Шумоглушитель предотвращает распространение шума по вентиляционному каналу от работы вентилятора и другого оборудования.
Воздуховод — элемент воздухопроводной сети (канала), используемый для транспортировки воздуха. Подбирается с учётом площади сечения, формы и жёсткости элемента.
Распределительные устройства используются для ручной регулировки объёмов воздушного потока. Монтируются на выходе из воздуховода со стороны помещения и представляют собой решётку или диффузор.
Система автоматики — устройство управления вентиляционной системой. Состоит из регулятора за оборотами вентилятора, блока управления температурой, термостата, гидростата и т. д.

Моноблочная установка производит меньше шума, что даёт возможность её монтажа внутри помещения. Все её компоненты подбираются и тестируются на этапе сборки. Это исключает возможность просадок по мощности и других проблем в процессе работы оборудования.

Компактная система приточной вентиляции

Такая конструкция представляет собой приточный клапан, внутри которого находится воздушный фильтр, воздухонагреватель и вентилятор. Её достоинство — невысокая стоимость, низкий расход электроэнергии, простота установки. Компактные системы различаются по производительности, сложности устройства, дизайну и габаритам.

Компактная система приточной вентиляции предназначена для помещений небольшой площади

Есть установки с возможностью соединения их с централизованной системой вентиляции. Условно можно выделить такие виды:

проветриватель — приточная установка без автоматической подстройки температуры и мощности, вентилирование помещения происходит только в режиме, выбранном пользователем;
аэрогивер — проветриватель с возможностью автоматической поддержки температурного режима;
бризер — компактное устройство в виде настенного блока, подстраивающееся под изменения внешней среды, которое оснащается ступенчатой системой очистки воздуха и имеет цифровую панель, пульт дистанционного управления.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

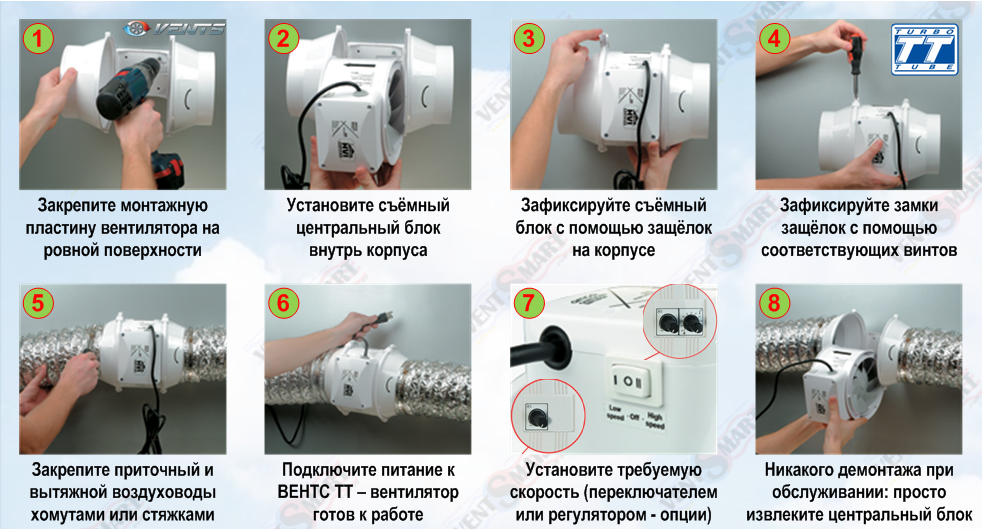

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

Убедиться, что провода, выведенные для вентилятора, обесточены.
Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка канальных моделей.

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Выбор прибора для вентиляции

При обустройстве вытяжки в санузле нужно будет подобрать подходящий вентилятор.

Рассмотрим параметры, на которые следует обратить внимание:

Вначале необходимо узнать его мощность, то есть, какое количество воздуха он может продвигать по системе. В основном, это значение находится в зависимости от диаметра изделия. Диаметр вентилятора. Подробнее об этом показателе будет изложено ниже. Немаловажный фактор – дизайн прибора. Некоторые изготовители производят вентиляторы с заменяющейся наружной панелью. Модели Elicent, Electrolux, Ballu выпускаются с разными оттенками по цветовой гамме. Красивый и модный прибор можно разместить так, что он будет в центре внимания при входе в ванную. А можно наоборот, спрятать за панелью, и его не будет видно

Единственное условие, которое нужно соблюдать – не допускать его контакта с внешней электропроводкой, ведь прибору придется находиться в зоне повышенной влажности

Обратить внимание при выборе на шумность вентилятора, поскольку лишний шум в ванной действует раздражающе. Уровень шума, не влияющий на слух, не должен превышать 25-27 дБ. А также нужно обратить внимание на гарантию, какую предоставляет производитель

Если срок ее составляет меньше 12 месяцев, то лучше воздержаться от покупки этой модели. Разберем более детально некоторые характеристики вентилятора

А также нужно обратить внимание на гарантию, какую предоставляет производитель. Если срок ее составляет меньше 12 месяцев, то лучше воздержаться от покупки этой модели

Разберем более детально некоторые характеристики вентилятора

Разберем более детально некоторые характеристики вентилятора.

Расчет мощности

Прежде необходимо вычислить объем комнаты.

V= a × b × h, где:

а – длина комнаты;

в – ширина;

h – высота;

V – объем помещения.

а. Например, ванная комната имеет размеры: 1,5 – длина; 1,5 – ширина; 2,8 – высота. Путем перемножения узнать объем комнаты. Он равен 1,5 × 1,5 × 2,8 = 6,3 м³. Округляем до 6 м³.

Для расчета производительности надо объем помещения умножить на кратность воздухообмена (это значение определяется из справочника по СНиП). Число замены воздуха в ванной комнате составляет 6-8 раз, для туалета этот показатель равен 8-10 раз. Конкретное число выбирается в зависимости от количества членов семьи, воспользовавшихся процедурами в этих комнатах.
Соответственно, из таблицы подбираем нужную кратность воздухообмена, например, возьмем для ванной комнаты показатель 8. Умножаем 6 м³ × 8 = 48 м³/ч. Другими словами, за один час должно быть заменено 48 м³ воздуха.

По полученным расчетам для ванной нужно подобрать соответствующий вентилятор. При этом обычно добавляется до 30% от общей производительности прибора.

Диаметр устройства

Сейчас на рынке вентиляционной техники можно найти изделия с разным сечением воздуховода. К классическим размерам относятся: 100, 105, 125, 160 мм и другие. Подбирать по диаметру такие устройства нужно, в первую очередь, исходя от размера отверстия вентиляционной шахты.

Во-вторых, от необходимых параметров изделия. Например, от диаметра лопастей ощутимо будет зависеть мощность вытяжного устройства. Очевидно, что чем больше диаметр, тем большей производительности будет прибор.

В домах постройки 60-х – 70-х лет квартиры сравнительно небольшие, и там лучшим вариантом будет диаметр 105 мм. В новостройках же последних десятилетий квартиры сдаются с большей площадью, в этом случае рекомендуется сделать выбор на 125 или 160 мм.

Диагностика текущей системы при ее наличии

Перед тем как начать модернизировать вентиляционную систему либо чистить ее фильтры, необходимо провести плановую диагностику. Состояние вентиляционного устройства, установленного по принципу «в ванну через туалет» должно быть изучено досконально. Не нужно ленится снимать решетки и чистить от пыли входы и выходы каналов.

Для начала необходимо найти причины плохой тяги и проверить систему вентиляции. Для этого перед вентиляционным отверстием необходимо поместить бумажный лист. Если бумажный лист сильно притягивается к вентиляционным нишам, значит, тяга присутствует. В случае, если лист недвижим — значит в системе явное отсутствие тяги вентиляции.

Требования СНиП

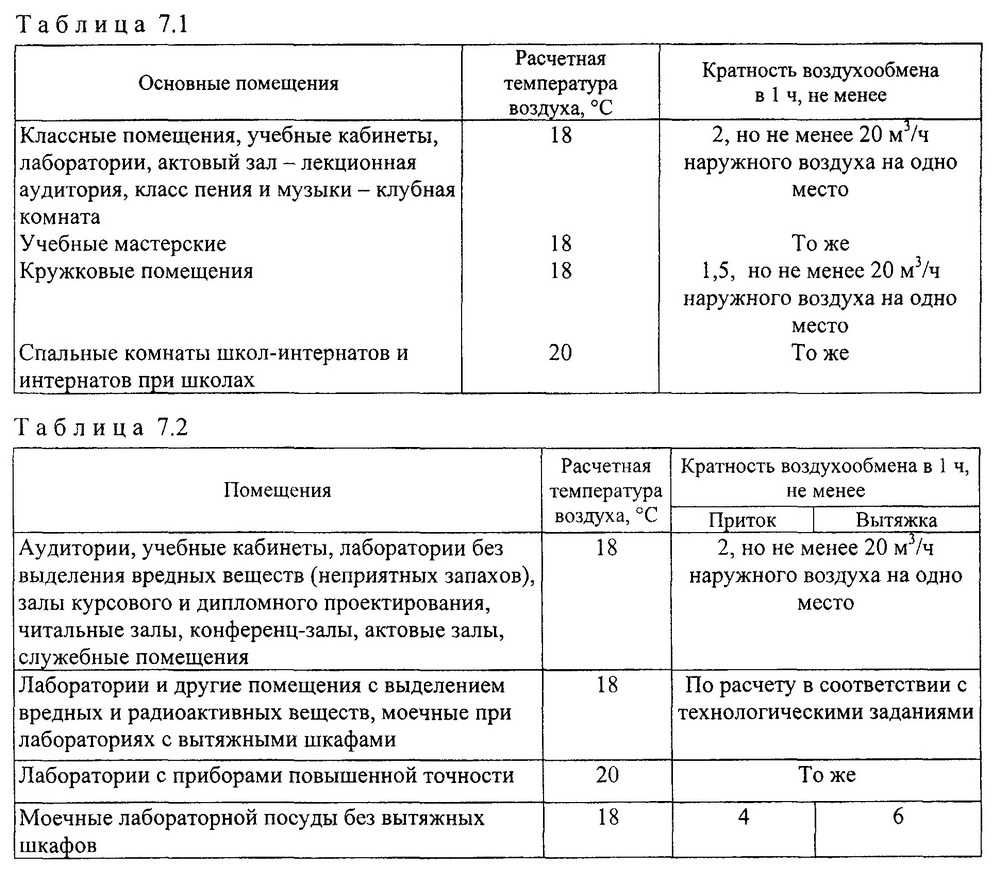

СНиП 31-06-2009 определяет все эти факторы. Эти ценности должны быть учтены на этапе планирования школ.

Воздухообмен на человека:

20 м³/ч для столовых;
80 м³/ч для спортивных залов.
20 м³/ч для классных комнат;

Температура в помещении будет находиться в пределах от +16 до +22°C в течение всего года.

Допустимый уровень шума в школах составляет 110 дБ.

Нормативные требования и стандарты

При проектировании и расчете системы вентиляции учитываются следующие факторы:

Уровень шума во время работы оборудования;
Температурные условия и т.д.
Количество всасываемого воздуха;
Комфортные условия в классе в течение длительного времени;
Показатели воздухообмена;

Некоторые из вышеперечисленных условий должны быть выполнены сегодня в соответствии с правилами. Требования к вентиляции учебных зданий определены в СНиП 41-01-2003, СНиП 31-06-2009 и СНиП II-65-73. Основными стандартами являются:

Скорость обмена воздуха для каждого типа номеров. Расчеты на одного человека должны быть следующими:

80 м3/ч для спортивных залов;
20 м3/ч в залах общественного питания.
20 м3/ч в классах и аудиториях;

Допустимая температура в помещении составляет от 16 oC до 22 oC. Температура регулируется путем установки дополнительных нагревательных приборов. Системы кондиционирования воздуха используются для контроля в теплое время года.
Предельный уровень шума, издаваемого устройством, составляет 110 дБ или менее. Звук вентилятора усиливается стенками воздуховодов, поэтому для снижения уровня шума используются специальные пластины.
Пожарная безопасность. Если вентиляционная система не защищена от открытого пламени, власти могут запретить ее эксплуатацию. Для достижения требуемых условий используются контрольно-измерительные приборы и устройства автоматики, отключающие агрегаты в случае пожара.

Законодательные требования включают и другие параметры, которые учитываются в проектной документации. Работы по вентиляции выполняют только профессиональные организации.

Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа

В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.

Модель	Звуковое давление, дБ	Мощность двигателя, Вт	Производитель-ность, м3/час
Soler&Palau TDM-200 1 980 руб.	40	25	200
Blauberg Sileo 125 2 860 руб.	32	17	197
Electrolux EAFM – 150 1 900 руб.	32	25	320

Модель

Звуковое давление, дБ

Мощность двигателя, Вт

Производитель-ность, м3/час

Дизайн

Soler&Palau TDM-200

1 980 руб.

200

Blauberg Sileo 125

2 860 руб.

197

Electrolux EAFM – 150

1 900 руб.

320

Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:

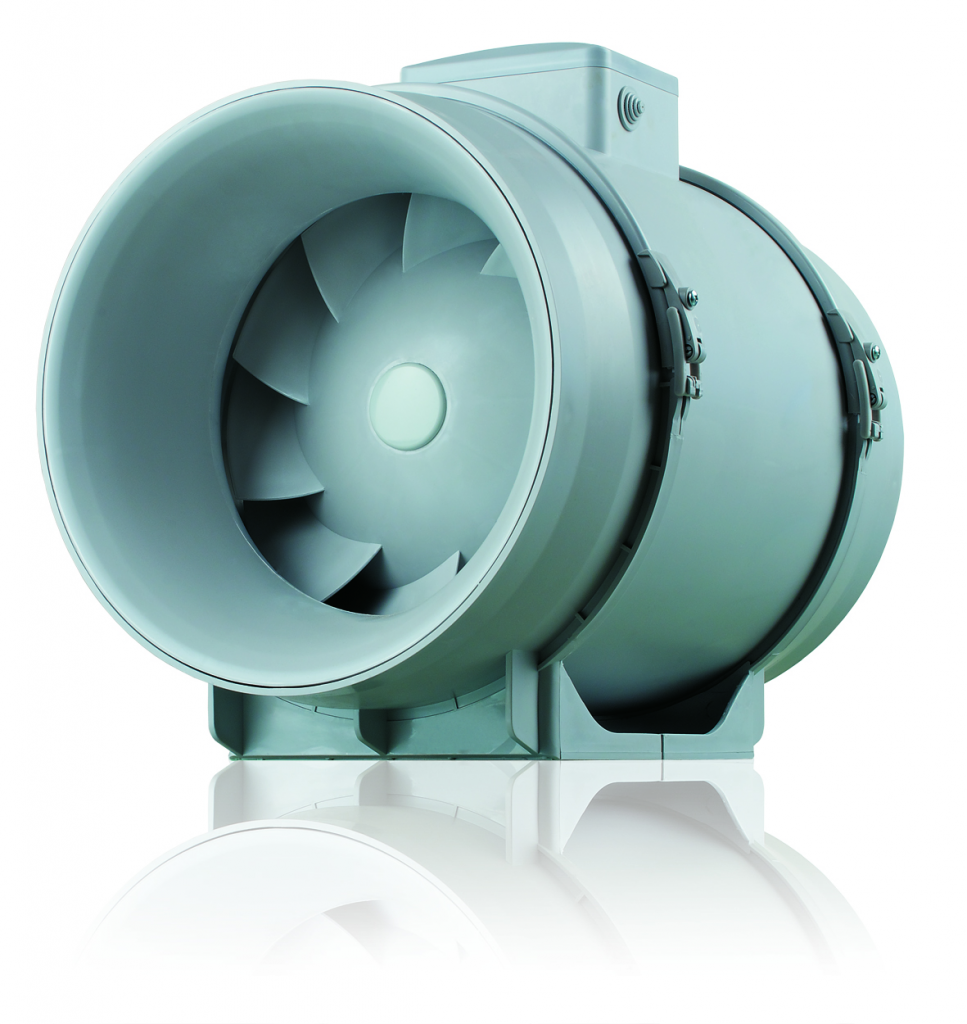

Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.

Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.

1
3

Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:

Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.

Площадь ванной/высота потолка	2,5	2,7	3	3,2	3,5	4
6	234	253	281	300	328	374
7	273	295	328	349	382	437
8	312	337	374	399	437	499
9	351	379	421	449	491	562
10	390	421	468	499	546	624
11	429	463	515	549	601	686
12	468	505	562	599	655	749
13	507	548	608	649	710	811
14	546	590	655	699	764	874
15	585	632	702	749	819	936

Формула расчета объема воздуха для полного воздухообмена

Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.

Модель	Звуковое давление, дБ	Мощность двигателя, Вт	Производитель-ность, м3/час
Maico ER 60 18 732 руб.	26	21	62
Вентс ЦФ 100 3 248 руб.	38	29	122
Blauberg — Valeo 60 13 764 руб.	45	30	320

Модель

Звуковое давление, дБ

Мощность двигателя, Вт

Производитель-ность, м3/час

Дизайн

Maico ER 60

18 732 руб.

Вентс ЦФ 100

3 248 руб.

122

Blauberg — Valeo 60

13 764 руб.

320

Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.

Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:

Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.

Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем

Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам

Периодически необходимо проводить чистку вентиляционной решетки

Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.

Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.

Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери

Схема монтажа вентиляции в объединенном санузле

При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.

Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.

Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера

1
4

4 Установка каналов и принудительных приборов

В комнатах редко устраивают естественную вентиляцию, ее совмещают с системой кондиционирования или воздушного отопления. Внутренние каналы или навесные коллекторы сооружают в местах расположения туалета, ванной, кухни и кладовки. В доме с установленными окнами по европейскому образцу (из алюминия или металлопластика) естественного воздухообмена нет, поэтому приток и вывод потоков делается принудительно. Предусмотрены основные схемы передачи воздуха:

проветривание осуществляется через окна, отверстия и щели в дверных блоках, а при их отсутствии воздух нагнетается принудительно;
выведение происходит по специальным вентиляционным каналам с помощью вентиляторов и вытяжек;
служебные, влажные и теплые помещения оборудуются отдельным каналом.

Естественная и принудительная

Каждая вытяжная система вентиляции, вне зависимости от вида, конструкции, сложности и стоимости, направлена на отвод отработанных воздушных масс. Для реализации этой цели применяются различные технологии, установки и методы. Система вытяжной вентиляции с учетом принципа работы бывает принудительной или естественной.

Если всем процессами с «пятым океаном» руководит природа и соответствующие законы, то система работает по естественному принципу. Для случаев, когда вытяжная вентиляционная установка функционирует за счет специального оборудования, система считается механической. Это автоматические агрегаты, обеспечивающие воздухообмен на заранее определенном уровне, в соответствии с паспортными и расчетными нормами.

Естественная вентиляция: «плюсы» и «минусы»

Главное достоинство естественной вытяжной вентиляции в дома или жилой квартире – ценовая доступность. Ей не требуется серьезных финансовых вливаний, а в плане эксплуатации она вообще находится вне конкуренции, т.к. бесплатна. Обмен воздушных масс осуществляется без дополнительного оборудования

Второе важное достоинство – решения для этой системы занимают минимум свободного места

Естественная вентиляция работает по простому принципу — горячий воздух подымается вверх, а холодный опускается вниз

Естественная вытяжная вентиляция имеет и серьезный недостаток – ее работой невозможно управлять, т.к. она функционирует в одностороннем порядке. Воздушные массы движутся в системе за счет того, что на входе и на выходе трубы формируется разное давление. Но условия могут сложиться таким образом, что «тяга» будет отсутствовать в принципе.

На крупных объектах их производительности недостаточно, что может быть опасно для работников.

Вентиляция в ванной комнате и туалете: принципы обустройства, разбор популярных ошибок
