Правильная разводка труб в ванной и туалете: выбор материалов и обзор ошибок монтажа

Что нужно знать о коллекторах?

Подобная конструкция обеспечивает равномерную подачу жидкости к нескольким одновременно включенным водоразборным приборам с соблюдением требуемого давления. При подборе оборудования следует помнить, что существуют коллекторы для распределения холодной и горячей воды.

Для изготовления корпуса устройства используется латунь или нержавеющая сталь, встречаются устройства из ударопрочного пластика, выдерживающего нагрев до температур более 100°С. Металлические изделия крепятся к трубопроводам при помощи резьбовых втулок. Для подсоединения пластиковых трубопроводов применяются коллекторы с компрессионными переходными элементами или со специальными втулками (фитингами), позволяющими припаивать пластмассовые трубы.

При подборе коллектора следует учитывать количество выходов, предназначенных для коммутации внешнего оборудования. В стандартных изделиях предусмотрено до 6 каналов, но производители допускают последовательное соединение 2-3 коллекторных модулей. Для сопряжения на узлах предусмотрены муфты, способ соединения зависит от конструктивных особенностей коллектора. Если коммутация дополнительного блока не требуется, то коллектор закрывается торцевой заглушкой.

Рекомендации покупателю

Основные рекомендации по подбору коллектора:

1. Перед покупкой коллектора следует определиться с типом материала водопроводных труб. Рекомендуется использовать изделия из полимеров (например, из сшитого полиэтилена), которые не разрушаются под воздействием воды и не имеют резьбовых соединений.
2. В процессе монтажа необходимо предусмотреть установку крана для боковых магистралей. Существуют коллекторные блоки с интегрированными вентилями, монтажнику требуется подключить трубы и сам коллектор к центральному стояку. Следует учитывать, что в случае повреждения механизма запорного устройства потребуется заменить весь коллекторный блок. При использовании изделия из латуни или нержавеющей стали краны устанавливаются отдельно.
3. Блок дополнительных приборов устанавливается перед коллектором (например, счетчики, фильтры или обратный клапан).

Монтаж канализации

Разводка канализации своими руками значительно проще, чем монтаж водопроводных линий. Основными нюансами системы внутреннего водоотведения являются:

• уклон к стояку 2 см по вертикали на 1 м длины;
• использование раструбных труб серого цвета для внутренней канализации;
• направление раструбов от стояка;
• диаметр трубы 110 мм для унитаза, 50 мм для горизонтальных линий, вертикальных участков;
• применение косых тройников с верхним патрубком 45° в середине магистрали, отвода 90° для подключения дальнего от стояка сантехнического прибора;
• использование отводов 45° для изгиба канализации в одном горизонтальном уровне.

Укладываются канализационные трубы от крестовины стояка в сторону унитаза, раковины и прочей сантехники поэтапно:

• монтаж 110 мм участка до унитаза;
• установка тройника с переходом на диаметр 50 мм;

  Переход системы водоотведения с диаметра 110 мм на 50 мм.

• разводка инженерной системы вдоль стены до самого дальнего потребителя.

В зависимости от местоположения стояка, бытовых и сантехнических приборов, планировки санузла, трубы могут идти в одном направлении или расходиться в разные стороны. При этом изменяется тип фитингов и их количество для сборки горизонтальных линий.

Кабель электропроводки вмуровывается в стену выше, чем водопровод и система водоотведения. Это снижает вероятность короткого замыкания при прорыве канализации, труб ХВС/ГВС.

По аналогии с водопроводными розетками раструбы канализационных труб, фитингов могут вмуровываться в стены. Все сливы сантехники подключается к тройникам, отводам через трубы, гофру диаметром 40 мм только после сифонов с гидравлическими затворами.

Исключением являются унитазы, писсуары, биде, в корпуса которых сифоны встроены конструктивно.

Для предотвращения канализационного запаха гофра или жесткие патрубки присоединяются к фитингам внутренней канализации через резиновые манжеты с «ершом».

Зачем разрабатывать схему разводки

Чтобы водопроводная система в ванной функционировала без перебоев, необходимо, прежде чем приступить к монтажу, разработать схему разводки. Это поможет избежать возможных ошибок, которые могли бы быть допущены в случае, если работы проводить без предварительного чертежа всей системы. Правильное проектирование будущей системы — залог ее бесперебойного функционирования.

Схема разводки труб в ванной комнате.

В составлении схемы учитываются количество сантехнических приборов в помещении, их точное расположение и размеры, а также расстояние между устройствами. Все это нужно для того, чтобы правильно рассчитать количество требуемого материала и дополнительных элементов, протяженность трубопроводов и др., а значит, и затраты на весь процесс.

Схема разводки.

Как выбрать трубы?

Определяющий параметр – надежность. Трубы в ванной комнате должны выдерживать максимальное давление. Для централизованных систем оно колеблется от 2 до 7 Атм. при норме 4 Атм. В автономных – до 5 Атм. Нужно учитывать не только толщину стенки магистрали, но и надежность соединительных элементов – фитингов, сварных или резьбовых конструкций.

Обзор труб для обустройства водоснабжения ванной комнаты:

• Пластиковые. Материал изготовления – ПВХ, полипропилен (ПП). Для повышения надежности имеют многослойную структуру – армирование алюминиевой фольгой или стекловолокном, барьер от попадания воздуха в воду. Соединяются сваркой, холодной или горячей. Пример – универсальные трубы Рехау серии Rautitan Flex.
• Металлопластиковые. По контракции схожи с пластиковыми, материал – PE (полиэтилен), PE-X (сшитый полиэтилен) или PE-RT (для отопления и горячего водоснабжения). Соединение механическое, с помощью стальных муфт. Обладают лучшей гибкостью, чем пластиковые, возможность оперативной замены отдельных участков водопровода.
• Металлические. Применяются редко, причины – ржавление, большая масса, трудоемкость установки. Соединение сварочное, реже применяются резьбовые муфты.

Диаметр влияет на напор воды, что важно для систем водоснабжения. Чем он меньше, тем больше напор

Для разводки труб в ванной применяют трубопроводы диаметром до 20 мм. Если общая протяженность магистрали превышает 30 м, нужно увеличить этот параметр до 32 мм. Устанавливая водопровод в ванной комнате из полипропиленовых труб нужно учесть температурное расширение материала. Для протяженных участков необходим монтаж компенсационных петель.

Пластиковые трубы

• Длительный срок эксплуатации, до 30 лет
• Нет коррозии
• Быстрый монтаж
• Хорошая термоизоляция

• Температурное расширение, нужны компенсаторные петли
• Часть разрушается под воздействием солнечных лучей
• Для соединения нужен сварочный аппарат

Пластиковые трубы для водопровода: размеры и диаметры, характеристики материалов Использование пластиковых труб для водопровода позволило избавиться от громоздких стальных сетей, которыми ранее были оборудованы практически все жилые дома и общественные здания. Прочные и удобные в…

Металлопластиковые трубы

• Непроницаемы для кислорода, не будет завоздушивания
• Механическая стойкость
• Для установки муфт не нужны специальные приспособления
• Минимальный радиус изгиба до 5 диаметров

• Максимальная температура воды до +95°С
• Горючесть
• Разные проходные диаметры у труб и фитингов

Стальные трубы

• Высокая прочность
• Работа в системах с высоким давлением
• Хорошая герметичность, нет завоздушивания

• Максимальная температура воды до +95°С
• Горючесть
• Разные проходные диаметры у труб и фитингов

При соединении стальных труб с фитингами из других металлов на месте стыка будет происходить быстрое окисление.

Какие отводы выбрать

При установке водяных труб очень важно сразу учесть факторы, влияющие на их работы. Это давление в системе, температура горячей и холодной воды, количество изгибов и т

д. Ранее разводка выполнялась исключительно металлическими коммуникациями – при помощи стальных или медных отводов, но они являются довольно дорогими и к тому же, не самыми долговечными. На смену им пришли более современные – ПВХ и ПНД.

Фото — разводка с полотенцесушителем

Применение полипропиленовых сантехнических труб может осуществляться как в напорных, так и в ненапорных системах – бане, канализации, уличном туалете. Главное достоинство таких канализационных отводов в том, что они не забиваются минеральными отходами – соли на скапливаются на пластиковых стенках. Но, такие трубы являются очень восприимчивы к высоким температурам, потому их не используют для подключения полотенцесушителя или батарей в ванной.

Чтобы организовать горячее водоснабжение и отопление применяется разводка из армированных металлопластиковых труб. Они более практичные и долговечные. Помимо этого их можно использовать как в канализации, так и в отоплении – они не «боятся» тепла.

Разводка труб в ванне своими руками

• Прокладку труб в ванне своими руками начинают с проделывания канавок под сам трубопровод. Нарезку и зачистку арматуры под соединительные элементы, называемые фитингами.
• После подготовки всех необходимых долбежных работ необходимо подготовить паяльник к работе. Нагреваем до 270 градусов. Нагреваем оба стыковочных конца в течение 4 секунд и сразу соединяем на глубину до отметок на фитинге. Не передерживайте, нагревая элементы. Время выдержки зависит от диаметра каждой трубы, оно указано в паспорте паяльника. (время в насадке диаметр 16 -4сек, 20-5сек, 25-6сек, 32-8сек, 40-10сек, 50-20сек). При соединении концов 4-6 секунд выдерживают, затем нужно дать затвердеть конструкции около 2 минут. Отверстие спайки должно быть закрыто оплавленным наплывом.
• Спайку ведут отдельными элементами. Собирают каждый подвод в отдельности на полу. Потом стыкуют всю ветвь к центральному разветвителю. Собрав всю систему и установив на каждую ветвь вводные краны, переходим к прокладке канализационных труб. После соединения промазать стыки герметиком. Запах проходит через резиновые прокладки.
• Далее устанавливаем крепежные клипсы, чтобы зафиксировать арматуру внутри каналов. Ставим заглушки на все выводы, и подаем давление. Проверяем на наличие протечек в местах соединений. Все в норме давление трубы держат, утечек не имеем. Можно замазывать раствором готовую прокладку арматуры.
• При укладке канализационной разводки не требуется никаких специальных приборов. Производится обычная стыковка соединений. Советуют пользоваться мыльным раствором для облегчения соединений. Используют для проводки канализации до унитаза 100 миллиметровую трубу и колена. От унитаза к раковине и далее используют 50 миллиметровую арматуру. Фиксацию канализационного водопровода осуществляем хомутами.

Самый хороший способ укладки арматуры — скрытый. Но порой встречаются варианты открытой прокладки водопровода, чтобы не портить дорогостоящую плитку. Данный способ прокладки допустим, но чтобы скрыть трубы и соединения разводки, приходится прикладывать дополнительные силы. Монтирование пластиковых коробов, из гипсокартона, обшитого плиткой или окрашенного, делают внешний вид ремонта более интересным.

В частных домах нередки случаи разводки водопровода в полах. Такой вариант упрощает заделку, не нарушая стеновых покрытий. Под пол прячется и канализационная труба. В многоэтажках такой вариант невозможен. В домах, имеющих совмещенный санитарный узел, одну раковину, ванную и унитаз возможен вариант последовательной разводки. Потому что два потребителя воды в один момент времени в своей ванной редко когда окажутся включенными.

В продаже имеются смесители для ванн, имеющие в своей конструкции фильтр тонкой очистки для смягчения воды, особенно когда мы моем волосы. Жесткая вода портит внешний вид и здоровье волос. Вообще рекомендуется устанавливать на вводе трехступенчатый фильтр. Фильтр грубой очистки используют для таких систем, как унитаз, полотенцесушитель, баки нагрева, для отопительной системы. Вторая и третья ступень очистки используется для питьевой воды в раковине и принятия ванны.

Примеры схем разводки их виды

Главное отличие разводки сантехнических труб – расположение в ванной комнате, способы распределения водных потоков и методы прокладки. Классическая схема – это последовательное подключение к сантехническим приборам. При составлении нужно учесть расположение узлов подачи воды. В стандартной планировке ванной они находятся у центрального стояка, рядом с унитазом.

Пример схемы разводки магистралей

Пример схемы подключения для холодного водоснабжения с электрическим водонагревателем.

1. Счетчик холодной воды.
2. Подключение к унитазу, биде.
3. Система фильтрации с элементами грубой и тонкой очистки.
4. Стиральная машина.
5. Электрический водонагреватель. Общая ветка от него ведет на кухню. К ней подключается ванная (душ), раковина.
6. Раковина, ванная.

Если в доме центральная система горячего водоснабжения, в схему добавляется полотенцесушитель. При нагреве воды с помощью проточного газового нагревателя, который обычно устанавливается на кухне, трубопровод горячего водоснабжения ведет из этого помещения в ванную комнату.

Совет: при выборе места установки системы фильтрации учитывается доступность, возможность быстрой смены фильтров. Частный случай – очистка автономного водоснабжения происходит сразу после насосной станции.

Материалы, которые потребуются в работе

Невозможно, сразу, однозначно ответить на вопрос: какие материалы потребуются.

На выбор могут повлиять многие факторы.

Есть материал, который является одним из популярных для создания трубопровода для канализации.

Он подойдет для системы с подачей холодной воды.

Это трубы из полипропилена и ПВХ.

Однако, когда, необходимо, провести горячую воду, то подойдет металлопластик. Если вы решили подобрать полотенцесушитель, то лучше выбрать не латунный, а нержавеющий.

Рассмотрим подробнее преимущества и недостатки каждого вида материала:

• Металлопластик.
  Этот вариант довольно прочный, ведь сверху он покрыт пластиком, а внутри металлом.
  Не проблемой будет использовать его для холодного типа подачи воды.
  Позволяется, при необходимости согнуть трубу, благодаря этому, можно снизить количество возможных соединений.
  Когда система имеет небольшое количество соединений, то ее работа будет более надежной.
  Если необходимо сделать стык, то используют обжимные и компрессионные фитинги.
• Полипропилен.
  Труба, изготовленная на основе полипропилена, выдерживает большое давление (не выше 25 атмосфер).
  Ей не страшна коррозия.Она прослужит вам намного дольше и подойдет для воды любой температуры.
  Чтобы соединить этот материал между собой, используют диффузионную сварку.
  Это очень надежный вариант, ведь стык невозможно разъединить.
• Поливинилхлорид.
  ПВХ трубы пришли на замену чугунным.
  Они обладают небольшим весом, поэтому их монтаж очень прост.
  Благодаря раструбной конструкции, обладающей уплотнением, соединение является очень прочным и надежным.
  В основном, применяют размеры сечения – 50 и 110 мм.

Установка полотенцесушителя

Это обязательный атрибут санузлов. Обычно для него предусмотрен отдельный отопительный стояк.

Монтаж этих труб наиболее сложен:

• Выход стояка из нижнего перекрытия, а заход вверху;
• Для скрытой проводки нужно будет либо продолбить для монтажа отводов железобетонные плиты, прорезая штробы, либо соорудить гипсокартонную фальш-панель.

Возможен вариант врезки полотенцесушителя в систему ГВС, в этом случае возиться со скрытой разводкой не будет нужно.

Есть также электрические модели, которые работают даже при отключенном отоплении. Монтаж в этом случае производится после укладки плитки, а для подключения нужно только предусмотреть электророзетку.

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

• полибутилен;

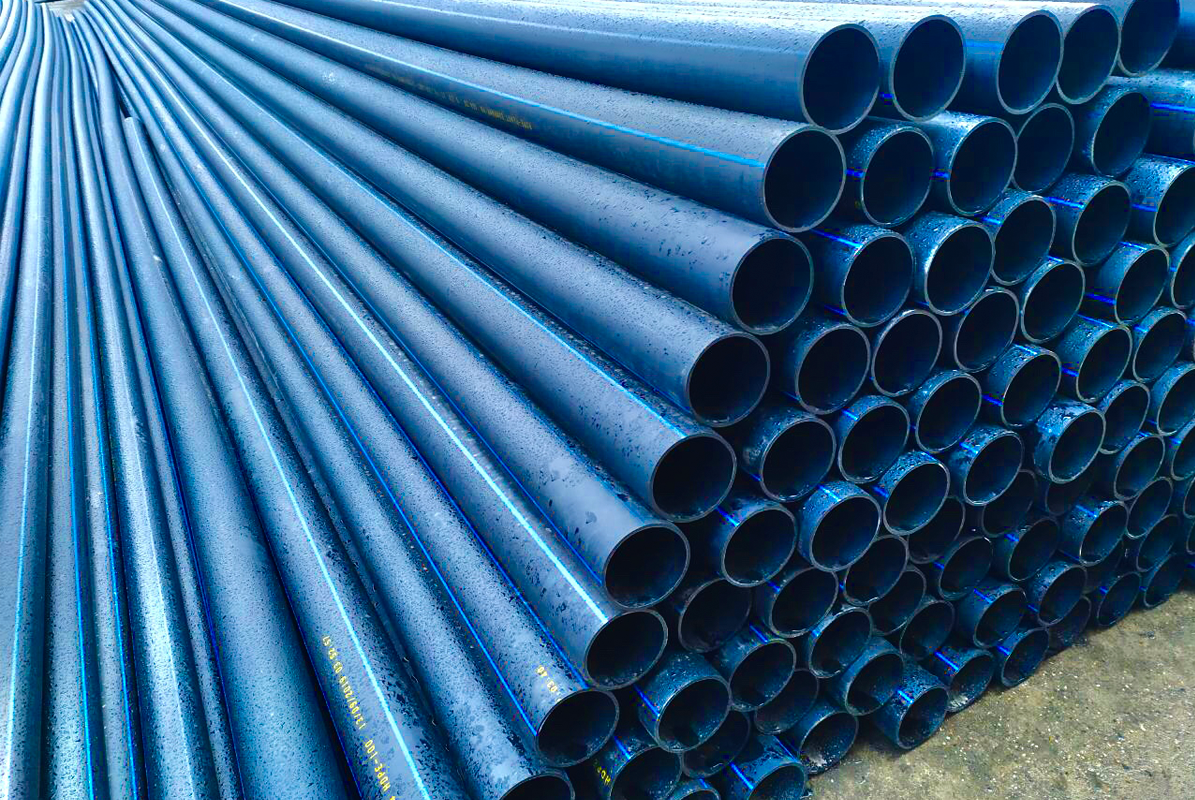

• полиэтилен;
• ПВХ;
• полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Выбираем подходящий способ монтажа

После тщательной проработки эскиза, где нанесены все разметки и размеры и продуманной схемы разводки, придется подумать над тем, каким образом все это будет реализовано на практике. Особых трудностей с этим в принципе быть не должно, поскольку разводка сантехнических труб может быть выполнена одним из двух способов — открытым или скрытым.

Открытый способ это когда трубопроводы коммуникаций находятся снаружи. Характеризуется простой выполнения монтажных работ, однако эстетические параметры оставляют желать лучшего. Даже если все коммуникации будут проходить как можно ближе к поверхности пола.

Говорить об эстетичности не приходится — однозначно некрасиво

Скрытый же способ подразумевает, что трубы прячутся в стеновые конструкции. Здесь с визуальным восприятием все в порядке – магистрали просто не будут видны. А вот выполнять монтаж таким способом крайне затруднительное мероприятие. Много сил отнимет, к примеру, штробирование

Важно заметить, что штробирование стен при скрытой разводке не может выполняться в несущих стенах

По окончании отделочных работ труб не будет видно вообще

Продолжаем работать со схемой разводки, теперь нужно определиться с тем каким образом физически будут уложены трубы: последовательно, коллекторно, с проходными розетками. Последний в быту практически не используется, поэтому оставим его профессионалам. Лучше детально рассмотрим два первых метода.

Последовательная разводка

Преимущества этого варианта в том, что все предельно просто и понятно: магистраль трубопровода прокладывается поэтапно, соединяя один прибор с другим. С точки зрения монтажа – отличный вариант.

Недостаток тут один – в процессе эксплуатации, неравномерное распределение напора воды, если одновременно используются несколько приборов.

Коллекторная разводка

Этот метод предусматривает установку крана на каждой трубе, идущей к прибору. Это обеспечит возможность ремонта без отключения всей системы. Коллекторная разводка труб – это создание отдельного участка трубопровода для каждого прибора. Обеспечивается равномерное распределение воды по водозаборным точкам. «Новичку-сантехнику», однако, такой метод может оказаться не по зубам – требует большого терпения и трудозатрат. Ну и плюс ко всему прочему тут получается увеличенный расход материалов.

Такая разводка достаточно сложна в монтаже — подумайте стоит ли браться за нее самостоятельно

Какому бы варианту разводки не было отдано предпочтение, в любом случае должны быть соблюдены следующие условия: минимально возможное количество соединительных узлов и изгибов магистралей, а также максимум целостности. Перехлесты магистралей холодной и горячей воды допускаются только в исключительно случаях со сложной подачей воды, а вообще разводка труб водоснабжения и водоотвода должна иметь законченный лаконичный вид.

Определяем способ монтажа

Существует три варианта монтажа инженерных сантехнических коммуникаций: открытый, закрытый и комбинированный. Каждый из них имеет свои особенности, которые необходимо хорошо знать, чтобы выбрать оптимальное решение.

Открытый

Данная технология считается самой простой и экономичной в плане финансов и трудозатрат. Все магистрали прокладываются поверх пола и стен, что обеспечивает возможность контроля их состояния и беспрепятственного ремонта в случае аварийной ситуации.

Однако открытый трубопровод выглядит неэстетично и может испортить даже самый красивый интерьер санузла. Исправить положение можно с помощью декоративных экранов, коробов из пластика либо гипсокартона. В таких конструкциях устраивают ревизионные окна для доступа к кранам и счетчикам.

Закрытый

Данный способ предусматривает укладку всех коммуникаций внутри стен. Снаружи располагаются только фитинги для подключения сантехники. При выборе этой технологии монтажа еще на стадии разработки проекта следует учесть, что штробы для размещения труб запрещено проделывать в несущих стенах.

Скрытая под облицовкой разводка не будет отрицательно сказываться на оформлении помещения и позволит сэкономить пространство, однако процессы подготовки и монтажа труб подобным способом намного сложнее и дороже предыдущего варианта.

Перед укладкой коммуникаций в проштробленные каналы их необходимо поместить в обсадные трубы, а после проведения всех монтажных работ стены заделать и выровнять. Важным недостатком данного метода является необходимость частичного демонтажа отделки в случае аварийной ситуации.

Комбинированный

Название этого варианта укладки труб говорит само за себя: часть их замуровывается в стену, а часть — проходит по поверхности. Комбинированный способ применяют, когда по каким-то причинам невозможно выполнить скрытую разводку. Элементы, оставшиеся на виду, также маскируют с помощью фальш-панелей или декоративных коробов.

Разработка схемы

После того как с материалом определились, потребуется делать схему расположения всего оборудования в ванной и туалете и так же схематично нанести разметку труб на бумагу. При этом холодный водопровод размечаем синим колером, а горячий — красным. Это позволит избежать ошибок при монтаже магистрали.

Итак, на бумагу наносим план ванной комнаты (и при необходимости туалета) в масштабе. Здесь де на плане рисуем предполагаемое сантехническое оборудование в местах его установки. Наносим линии канализации и трубопровода и в соответствии с выбранным способом монтажа. При этом пользуемся таким руководством:

• Для унитаза подводим трубу канализации и холодной воды;
• Для ванны, душевой кабины, биде и раковины — трубы канализации ХВС и ГВС, а также канализации;
• Машина-автомат — канализационный сток и холодная вода.

При этом на схему необходимо нанести расположение запорных кранов, которые, как правило, монтируются на трубы холодной и горячей воды, на стиральную машину и бачок унитаза (здесь при желании).

Типы разводки инженерных коммуникаций

Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:

• последовательная;
• коллекторная.

Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.

Вот подробное описание каждой их них.

Разводка последовательного типа

Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.

Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.

Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.

Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.

Схема коллекторной разводки сложнее.

Коллекторный тип разводки

Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.

Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.

Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.

Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.

В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.

Определяем способ монтажа

Разводку труб в ванной можно проводить следующими способами:

• открытая прокладка;
• скрытая укладка;
• комбинированный способ.

Каждый может выбрать тот или иной способ, исходя из своих предпочтений.

Открытая прокладка

Этот способ подразумевает прокладку трубопроводов на стенах или непосредственно над полом. Преимущества этого способа следующие:

1. Монтаж системы открытого типа доступен любому, т.к. не потребуется делать специальные углубления на стенах.
2. Если на каком-то участке труба даст течь, то можно легко починить ее или заменить этот участок.

Наряду с преимуществами есть и существенные недостатки:

Трубопроводы в открытой разводке могут быть неосторожно повреждены.
Открытая прокладка труб смотрится неэстетично и портит общий внутренний вид ванной комнаты.

Скрытая укладка инженерных коммуникаций

Скрытая разводка труб в ванной.

В этом случае трубопроводы помещаются внутри стены под облицовкой в заранее подготовленные каналы, а наружу выводятся только фитинги, через которые к системе подключаются сантехнические оборудования. Это не портит внутренний вид помещения, так как все трубы скрыты под облицовкой

К тому же элементы трубопровода не могут быть повреждены по неосторожности. Однако, в случае поломки придется вскрыть участок стены над поврежденным трубопроводом для устранения неполадки

Комбинированный способ

Этот способ представляет собой смесь открытой и закрытой прокладки: магистрали укладываются поверх стен и пола (открытая прокладка), но сверху закрываются специальным коробом, чтобы скрыть трубопроводы (закрытая укладка). Короб изготавливают из пластика или гипсокартона с декоративным покрытием, чтобы максимально слиться с интерьером комнаты. Также короб изготавливают из декоративных плиток.

Выводы и полезное видео по теме

Если владелец намерен выполнить работы самостоятельно, то рекомендуется ознакомиться с видеороликами, в которых показано, как правильно сделать разводку труб горячего и холодного водоснабжения. Для обеспечения безаварийной работы необходимо определиться со схемой разведения магистралей, а затем разработать проект. На основе подготовленной документации производится расчет количества материалов.

Правильно укомплектованная разводка включает множество приборов управления, контроля, защиты и учета. Чтобы система была работоспособной, перед тем, как сделать разводку воды, составляют схему, на которой изображаются трассы с ответвлениями, а также расстановка всех необходимых элементов. Это могут сделать в специализированной компании, если процесс покажется слишком сложным.
