Установка внешнего блока кондиционера на чердаке: возможность решения и разбор технической специфики

Особенности корзин и правила выбора

Что же представляет из себя корзина или короб? Это металлическая конструкция, закрывающая наружный блок со всех сторон.

Ее основные функции:

  • Декоративная. Чтобы различные по размерам блоки кондиционеров гармонично смотрелись на фасаде здания.
  • Защитная – падающие с крыши и стен осколки кирпичей и плитки, окурки, выбрасываемые жильцами из окон, сосульки и прочий мусор может повредить наружный блок.
  • Антивандальная защита – эта функция весьма актуальна для первых этажей. Конструкция такой корзины сверхпрочная, закрывает блок со всех сторон.

Антивандальные конструкции дополнительно можно оснащать сигнализацией. Это отличный вариант для офисных помещений, где охранники в любое время суток смогут среагировать на действия вандалов.

Многие застройщики предусматривают еще на этапе проектирования расположение кондиционеров во вновь строящихся зданиях. При таком подходе можно заказать корзины в едином стиле и архитектурная линия фасада здания не будет нарушена

Разновидности коробов для кондиционера

Владельцы квартир старого жилого фонда сталкиваются с вопросом самостоятельного выбора места под установку кондиционера и защиты его от осадков и механических повреждений (случайных или умышленных). Поэтому одновременно с покупкой сплит-систем желательно выбирать и заказывать установку корзин для наружных блоков кондиционеров на фасаде.

Но предложений на рынке много. Чтобы выбрать достойный вариант, для начала нужно в общих чертах ознакомиться с существующими видами.

По способу изготовления корзины бывают собранными на специализированном предприятии и самодельными. Первые отличаются большей надежностью и долговечностью, стильным внешним видом, способностью выдерживать значительную нагрузку. Но это при условии наличия сертификата качества, документов, подтверждающих проведение расчетов и испытаний продукции, что характерно для ответственных производителей с хорошей репутацией.

Самодельные короба можно изготовить из подручных материалов. Такая конструкция будет простой, но и стоимость ее будет минимальной.

Простейший короб можно изготовить своими силами, используя прутья и металлические уголки. Сваркой собрать конструкцию. Но такая корзина требует обслуживания (регулярного подкрашивания) – в местах сварных швов от воздействия атмосферных осадков может проявится ржавчина

Также короба можно классифицировать по следующим параметрам:

  • по типу конструкции – цельные и разборно-сборные;
  • по назначению – декоративные и защитные;
  • по размеру – стандартные и нестандартные (изготовленные на заказ);
  • по дизайну – зависит от фантазии дизайнера или пожеланий заказчика.

Еще корзины отличаются материалом изготовления. Это может быть перфорированный оцинкованный лист, металлические прутья, кованные элементы и другое.

Важно, чтобы используемый материал отличался надежностью и прочностью, а также был устойчив к воздействию атмосферных осадков

На что смотреть при выборе?

При выборе корзины следует иметь в виду, что существуют стандартные короба и нестандартные, изготавливаемые по меркам заказчика.

Чаще всего вариант нестандартной корзины актуален, когда требуется защита одной решеткой нескольких блоков, установленных в ряд или друг над другом

При выборе корзины учитывают ряд параметров:

  • размеры – следует учитывать габариты внешнего блока и необходимый зазор в 10 см между стенками блока и короба;
  • вариант облицовки – антивандальная, защитная или декоративная;
  • заполнение – металлические прутья, жалюзи, кованные элементы, перфорированный лист, ламельная перфорация, индивидуальный рисунок перфорации (по желанию заказчика);
  • тип конструкции – готовый или сборно-разборный вариант;
  • специфические особенности – покраска в определенный цвет, наличие дверцы со встроенным или висячим замком (для доступа к блоку), дополнительный козырек, установка сигнализации, оповещающей о причинении вреда сторонними лицами.

Все эти параметры, в частности размеры, сложность конструкции и специфические особенности, существенно влияют на стоимость – чем сложнее и больше, тем дороже.

Также важно при выборе подходящего варианта обратить внимание на доступ к наружному блоку кондиционера – чтобы несложно было выполнять регулярную чистку и обслуживание

Правила установки внутреннего блока

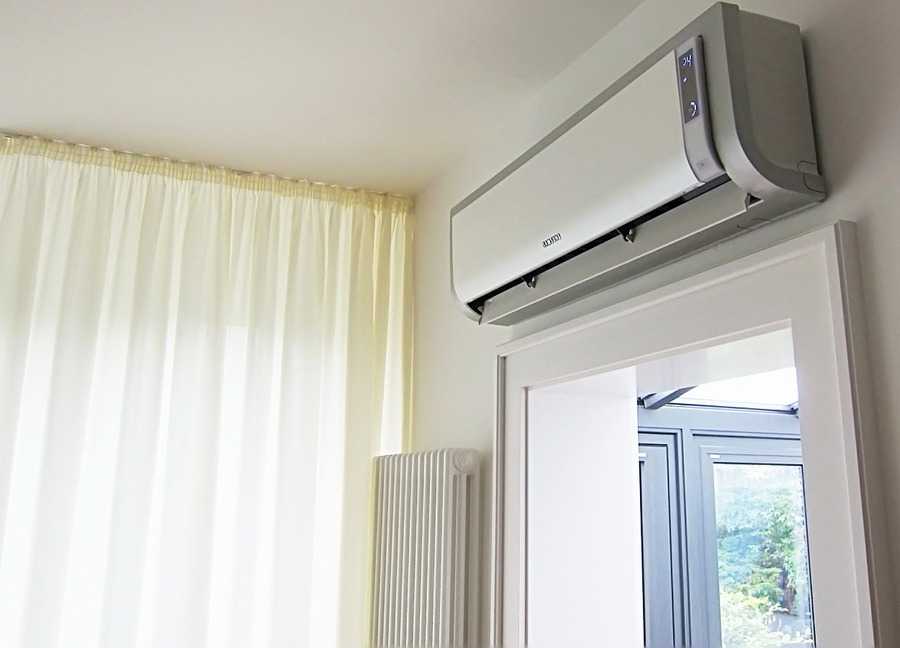

Внутренний блок над дверью

Внутренний блок – та часть сплит-системы, дизайну, функциональному совершенствованию которой уделяется огромное внимание. И не напрасно, ведь он находится внутри помещения, можно сказать, является «лицом» климатического оборудования

Монтажу внутреннего блока кондиционера предъявляется много требований, которые призваны наиболее качественно организовать его. Перечислим основные правила установки внутреннего блока сплит-системы, используемые специалистами:

  • Монтаж устройства лучше всего проводить до или после ремонта в помещении. Так можно проложить коммуникационные пути наиболее удобным, менее затратным способом.
  • Необходимо соблюдать строго обозначенные расстояния до ближайших стен, перекрытий: до потолка минимум 10 см, до стен минимум 10 см с учетом того, что от устройства до точки выхода коммуникаций – не менее 50 см.
  • Нельзя устанавливать за шторами окна, в нишах. Это ограничит охлажденный воздушный поток, он будет циркулировать только по пространству оконного проема.
  • Не следует устанавливать над высокими комодами, шкафами (минимум – 1м). Воздушный поток также будет ограничен препятствием, при этом скопившаяся на мебели пыль попадет в помещение.
  • Нельзя устанавливать над элементами отопительной системы. Температурный датчик внутри устройства будет постоянно фиксировать высокую температуру, побуждая его непрерывно работать в режиме охлаждение. Это приведет к быстрому износу деталей, выходу из строя климат-системы.
  • Располагать таким образом, чтобы места отдыха, работы, частого пребывания людей находились вне прямого охлажденного воздушного потока.
  • Климат-устройство должно располагаться строго горизонтально во избежание скопления, а затем перелива конденсата из дренажной емкости.

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5
Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера

https://youtube.com/watch?v=lW7wjQICPOM%3F

Ошибка №6
Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7
Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры.

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Правила установки внешнего элемента климат-устройства

Внешний блок климатической сплит-системы

Строгим регламентом определяется также монтаж кондиционеров на фасаде здания. Учитываются такие факторы, как:

  • Монтажные крепления устанавливаются с запасом прочности, в 2-3 раза превышающем вес устройства. Монтируется анкерными болтами.
  • Внешняя поверхность здания должна быть гладкой, прочной. Крепеж к обветшалой стене исключен. Под действием вибрационной силы крепления расшатаются, устройство может упасть.
  • При установке кондиционеров на фасаде необходимо учитывать его отделку. Если он утеплен пенопластом, или сконструирован вентилируемый фасад, необходимо убедиться, что крепления монтируются к самой стене, а не к фасадной отделке.
  • Между стеной и климат-устройством должно оставаться расстояние не менее 10 см, от любого объекта вверху него – также не менее 10 см. Так обеспечивается естественная циркуляция воздушного потока вокруг, позволяя ему вовремя охлаждаться.
  • Крепеж проводится с учетом дальнейшего беспрепятственного доступа для проведения технического обслуживания.
  • Размещается строго горизонтально во всех плоскостях с целью организации правильного свободного перемещения фреона по охлаждающему контуру.

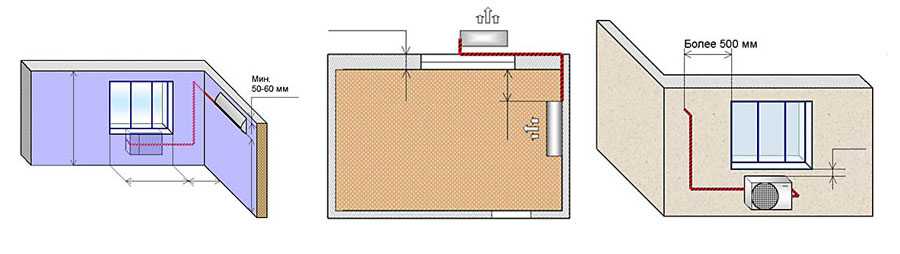

Схема установки внешнего блока сплит-системы на фасаде здания

От земли расположение не ниже 1,8-2 м, желательно в защитной обрешетке.
При монтаже на верхних этажах имеет смысл подумать о размещении системы на крыше дома. Это позволит избежать вызова промышленных альпинистов

Важно помнить, максимальное расстояние между элементами сплит-системы – 15 м.
Рекомендуется устанавливать на незастекленных балконах, лоджиях, что значительно убережет климат-устройство от механических повреждений, неблагоприятных атмосферных условий.
Монтаж внутри застеленного балкона крайне нежелателен из-за недостаточной конвекции воздушного потока, так необходимой наружному элементу сплит-системы.

Правила установки кондиционеров на фасадах зданий общие, применимы для всех сплит-систем в одинаковой мере.

Выбор места для внутреннего блока и его монтаж

Внутренний блок крепится на специальную панель (как правило, входит в комплект). При выборе места крепления необходимо учитывать один фактор – необходимо обеспечивать минимальную длину трассы (минимальное расстояние до уже закрепленного наружного блока) – этот критерий обеспечивает быстрый вывод конденсата и жидкости, а при трассе меньше, чем 6 м. обеспечивается автоматический вывод жидкости.

Вопрос, на какой высоте вешать кондиционер (внутреннюю его часть) – также очень важен – при правильном монтаже, для обеспечения нормального циркулирования воздуха минимально необходимой высотой считается 1.5м от уровня пола, также неправильно вешать кондиционер вплотную к потолку (расстояние минимум 15 см), к стенам или другим препятствиям (необходимое расстояние 30 см).

ВТОРОЙ ЭТАП МОНТАЖА — НАВЕСКА БЛОКОВ И ЗАПУСК ОБОРУДОВАНИЯ

 1. Если трасса уже заложена и есть готовность для второго этапа монтажа, присоединение фреоновых трасс к блокам сплит системы необходимо выполнять только при стабильной плюсовой температуре на улице! Внутри медных трубок, в точке их выхода на улицу при околонулевой уличной температуре присутствует конденсат в виде мелких капелек воды. Перед первым запуском сплит системы воды во фреоновом контуре быть не должно, вне зависимости от того в каком агрегатном состоянии она находится! Вспомните точку росы из школьного курса физики — здесь без неё не обошлось. Мелкие водяные капельки невозможно испарить с внутренней стенки медной трубки вакуумным насосом, даже мощным, и даже если вакуумировать трассу несколько часов. Почему, спросите вы, ведь в вакууме вода испарится? Да потому, что на улице холодно, в помещении тепло, а газовых законов ещё никто не отменял.


О таком обязательном для климатехников приборе как вышеупомянутый вакуумный насос расскажем подробнее.
 2. Обязательно уточняйте у климатехников используют ли они вакуумный насос! Если вам ответят «Он для бытовых сплит систем не нужен, мы и так всё отлично сделаем» — сразу ищите других исполнителей. Это не климатехники, а шабашники!
Вакуумный насос — недешёвый прибор, а зачем халтурщикам дополнительные затраты? Заказчик скорее всего не знает как должно быть правильно, а значит ничего страшного — ведь и так всё заработает.. Заработать то — заработает, но вот проработает недолго..

Вакуумный насос с присоединённым манометрическим коллектором. Время вакуумации зависит от длины трассы и производительности насоса

Вакуумация сплит систем важна потому, что:

А. Кондиционер — достаточно сложная техника внутри которой циркулирует фреон, смешанный с компрессорным маслом. Масло очень гигроскопично и боится попадания в него влаги (из воздуха). Вакуумный насос откачивает из фреонового контура атмосферный воздух, так как содержащаяся в нём влага впитывается компрессорным маслом (а не фреоном, как ошибочно считается) при работе сплит системы, что приводит к скорой поломке компрессора. Горе-«специалисты» скажут: «Зачем вакуумировать? Я сейчас вам и так систему фреоном продую, нас так учили ещё 20 лет назад.» И сделают «пшик» из медной трубки. «Вот видите, никакой бяки там внутри уже нет, беспокоиться не нужно.» «Специалисты» схитрили, грубо нарушив технологию! Продувка трассы действительно практиковалась в стародавние времена, этому действительно учили, а производители тогдашних кондиционеров описывали процедуру продувки в своих инструкциях. Да и компактный вакуумный насос был редкостью. Но время не стоит на месте, и если климатической технике со старыми фреонами (R12, R22) и минеральным компрессорным маслом процедура продувки не вредила, то с современными  фреонами (R32, R410a, R407c) используется синтетическое компрессорное масло, интенсивно впитывающее влагу. Здесь продувка исключается — только вакуумация!Б. При работе вакуумного насоса во фреоновом контуре сплит системы создается отрицательное давление, ну почти вакуум. По манометрическому коллектору, присоединённому к вакуумному насосу, мастером контролируется герметичность всех вальцовочных соединений контура. Если утечка обнаруживается, то она скорее всего — именно на вальцовочном соединении. Негерметичную вальцовку (а их может быть и несколько) необходимо отыскать и переделать, после чего повторить процедуру вакуумации. Если оставить контур негерметичным, сплит система через достаточно короткое время утратит работоспособность и дозаправлять её фреоном будет бесполезно до тех пор, пока утечка не будет обнаружена и устранена.

Требования к установке кондиционеров

Соблюдение правил монтажа наружного блока на фасаде гарантирует безопасность для окружающих, отсутствие помех для соседей, долгий срок службы и эффективность работы устройства.

  • Нужно устанавливать кронштейны с 2-3 кратным запасом прочности. При этом допускается использовать металлические и пластиковые анкера, которые гарантированно выдержат вес внешнего блока (от 20 до 120 кг в зависимости от модели кондиционера).
  • Нельзя крепить агрегат на обветшалую стену. Иначе вибрации, возникающие при работе компрессора, могут расшатать крепления и расширить трещины. Необходимо замазать отслаивающуюся штукатурку, удалить и нанести новую, которая не будет осыпаться от вибрации.
  • При наличии вентилируемого фасада или утеплителя нужно убедиться, что анкеры крепятся к основной стене, а не к слабой фасадной отделке.
  • Внешний блок размещается так, чтобы от него до стены или любого объекта, расположенного выше, оставалось не менее 10 сантиметров. Это необходимо для естественной циркуляции воздуха, без которой радиатор не будет эффективно работать. Так же для последующего доступа и обслуживания устройства. Подробнее читайте здесь.
  • При контакте крепления кондиционера с облицовкой вентилируемого фасада необходимо использовать демпферную прокладку, чтобы вибрация от работы блока не передавалась по всей облицовке здания.
  • Блок следует ставить в таком месте, чтобы на фасаде дома к нему было легко добраться для ремонта и обслуживания.
  • Чтобы силы, действующие на внутренние детали компрессора распределялись равномерно и не приводили его быстрому неравномерному износу, блок должен быть точно выставлен в горизонтальной и вертикальной плоскости.
  • Оборудование нужно крепить не ниже 2 метров от земли. Низко расположенные блоки следует защитить решеткой. Это убережет их от кражи или повреждения злоумышленниками.
  • Максимальное расстояние между внешним и внутренним блоками большинства бытовых «сплитов» достигает 15 метров. Поэтому при монтаже оборудования на верхних этажах его можно расположить на крыше, а не на фасаде. Это позволит сэкономить, выполнив работу без участия промышленных альпинистов. В дальнейшем такая компоновка облегчит обслуживание.
  • Возможно установить блок на незастекленном балконе или лоджии. Это убережет устройство от воздействия осадков и механических повреждений. Но при этом нужно позаботиться об отводе конденсата от внешнего блока на улицу.
  • Застекленные лоджии и балконы нежелательно использовать для размещения теплообменников. Недостаток вентиляции плохо сказывается на эффективности работы системы.
  • Если производится ремонт комнаты, то фреоновую магистраль желательно спрятать в штробу внутри комнаты, чтобы «трасса» не портила внешний вид снаружи дома.
  • Если конденсат на улицу отвести проблематично, то можно организовать его слив  в канализацию. При этом необходимо установить специальный сифон.
  • При наличии вентиляции кондиционер не должен мешать ее работе. Т.е. вблизи вентиляционных решеток и анемостатов лучше не размещать блоки сплит-системы. Две системы должны работать параллельно, не мешая друг другу.
  • Проследите, чтобы на внешний блок, установленный на фасаде, не стекала вода с крыши. Вода незначительно воздействует на корпус, а вот удар сосульки запросто повредит блок. Если другого места для установки найти нельзя, оборудование следует прикрыть защитным козырьком.

Какими бывают?

Когда человек слышит слово «козырек», он представляет незатейливую конструкцию, располагаемую над входом в подъезд жилого дома или других зданий. Козырек, используемый в качестве защиты внешнего блока кондиционера, практически не отличается по характеристикам. В обоих случаях основной функцией является защита.

Конструкция козырьков, предназначенных для укрытия наружных блоков кондиционеров, представляет собой металлический лист, зафиксированный на стальных уголках. Те, у кого имеется опыт работы с металлом и сваркой, могут самостоятельно изготовить защитный козырек. Если же знания сварки и резки металлических листов только теоретические, рекомендуется приобрести готовое изделие либо заказать его в мастерской.

Если нет желания платить большую сумму, можно отправиться в ближайшие гаражи, где есть мастера самоучки. Они же сами сделают замеры, подготовят дизайн, вырежут металлическую основу, покроют ее необходимыми смесями, а после сделают монтаж. Более сложную конструкцию представляет антивандальная защита. В данном случае обычного козырька будет недостаточно. Необходимо полностью спрятать сплит-систему кондиционера в стальной блок. Его боковые стенки должны быть решетчатыми и приваренными к основанию.

В районах, где криминогенная ситуация оставляет желать лучшего, обладатели кондиционеров устанавливают металлические ящики, в которых скрывается сплит-система. С боковых сторон защитной конструкции делаются отверстия для вентиляции. Такой ящик надевается сверху на конденсаторный блок и закрепляется специальными защелками, дополняемыми навесным замком. Классический вариант антивандальной защиты представляет собой конструкцию из металлических прутьев. Но так как сплит-система в любом случае имеет просветы, поверх декора устанавливается стандартный козырек.

Наверняка все помнят шум, сопровождающий попадание дождевых капель на металл. Одних этот звук успокаивает, а других раздражает. Идеальным вариантом является оклеивание поверхности козырька резиной. Этот материал лучше всех поглощает подобные шумы. В качестве аналога можно использовать шумоизоляционную ленту или рубероид. Для закрепления этих материалов предпочтительно использовать силикатный клей. Прежде чем наносить клеевую массу на металлическую поверхность, ее следует обезжирить спиртом или уайт-спиритом.

По материалу

Основной материал, используемый для изготовления металлических козырьков, – оцинкованная сталь. Она отличается высоким уровнем прочности и надежности. В качестве аналога оцинкованной стали можно использовать профнастил. Неплохим решением станут козырьки, выполненные из поликарбоната. Этот материал способен уменьшить возникающий шум при попадании дождевых капель, но выдержать большую нагрузку не сможет. Некоторые обладатели систем кондиционирования установили над наружными блоками навесы из триплексного стекла. Такая вариация оформления получается весьма эффектной.

Для монтажа конструкции используются металлические уголки, способные выдержать максимальное механическое воздействие. К стене их прикручивают анкерами, а к основанию козырька саморезами. В некоторых моделях козырьков основа приваривается к уголкам, что увеличивает прочность конструкции. Для изготовления классических антивандальных защитных систем используются металлические прутья с максимальной толщиной 8 мм.

По размеру

Четкого стандарта размерности для защитных козырьков сплит-систем не существует. Габариты конструкции зависят от длины и ширины внешнего модуля. Оптимальным вариантом является размер 1000х550 мм. При этом высота опор составляет 25 см с наклоном не менее 70 градусов. Для небольших сплит-систем предпочтительно устанавливать козырьки с размерами 900х550 мм. При этом высота опор не должна превышать 25-30 см.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Требования к установке кондиционеров (сплит-система)

Большинство используемых кондиционеров имеют сплит-систему. Это конструкция кондиционера, состоящая из двух частей: внешней и внутренней. Они соединяются друг с другом медными трубами и электрическим кабелем.

Внешний блок состоит из следующих элементов:

  • в основе вентилятор. Он обеспечивает циркуляцию воздуха, проходящего через воздушный теплообменник;
  • конденсатор. В нем фреон конденсируется и охлаждается;
  • компрессор. Он сжимает фреон и нагнетает его в холодильный контур;
  • автоматика.

Внутренний блок состоит из:

  • системы фильтров (грубая и тонкая очистка);
  • вентилятора. Он обеспечивает циркуляцию охлажденного воздуха в комнате;
  • воздушный теплообменник охлаждающий воздух;
  • жалюзи. Они регулируют направление воздушного потока.

Чтобы установленный кондиционер оправдал возлагаемые надежды, прослужил долго и не вызывал вопросов у соответствующих органов и соседей, нужно придерживаться трех основных моментов:

  1. Выбрать качественную модель кондиционера. Он должен быть мощным для помещения, максимально тихим и компактным.
  2. Правильно выполнить установку кондиционера, выбрать идеальное место и проверить качество крепления.
  3. Эксплуатировать конструкцию в полном соответствии правил, регулярно выполнять профилактические мероприятия и следить за ним.

Основные требования к установке кондиционера со сплит-системой:

  • установка внешнего блока выполняется на прочной основе;
  • крепление кронштейнов к стене выполняется надежными механизмами;
  • выдерживается расстояние не меньше 10 см от теплообменника наружного блока до стены;
  • расстояние не меньше 10 см от правого модульного блока;
  • расстояние не меньше 40 см от левого модульного блока;
  • в пределах 70 см перед блоком должны отсутствовать любые препятствия;
  • обеспечивается свободный доступ к сервисным портам;
  • предметы интерьера не должны мешать свободному выходу воздуха;
  • блок внутри устанавливается дальше от источников влаги и тепла;
  • внутренний блок не устанавливается напротив входной двери или окра, которое постоянно открыто;
  • прямые потоки воздуха не должны быть направлены на людей или на место, где они часто находятся;
  • требуется обеспечить качественное выведение влаги посредством дренажного шланга;
  • расстояние между блоком и потолком – 15 см минимум;
  • пластина для установки фиксируется к стене идеально по уровню при помощи винтов.

Рассмотрим подробнее правила установки кондиционера, углубившись в особенности сплит-системы.

Моноблочные сплит-системы

сплит-система без наружного модуля UNICO

Существуют кондиционеры без наружного блока, но не мобильные или оконные установки, а именно моноблочные сплиты, у которых все компоненты размещены в одном модуле. Они состоят из:

  • компрессора;
  • электропривода;
  • теплообменника;
  • вентилятора;
  • механического и угольного фильтров;
  • рекуператора.

У таких моделей сплит-систем предусмотрен двойной воздуховод, через который идет выброс теплого отработанного воздуха и забор свежего уличного. Конденсат выходит через трубку, отвечающую за вывод тепла, вместе с горячим потоком. Снаружи отверстия воздуховода закрывают декоративными вентиляционными решетками.

Среди кондиционеров без наружного блока есть модели, работающие не только на холод, но и на холод/тепло. Производители выпускают моноблочные сплит-системы как с линейным (on/off), так и инверторным приводом. Существуют даже мульти-сплит системы с двумя соединенными блоками, которые могут функционировать вместе и по отдельности. У них предусмотрен небольшой перепад высот. Размещают блоки либо сверху, либо снизу на стене.

Большинство кондиционеров, не имеющих наружный блок, работают в стандартных режимах: охлаждение, обогрев, вентиляция, осушение воздуха. Средний уровень шума составляет 28-37 дБ при энергоэффективности от класса A до A++. Многие имеют удобные настройки типа:

  • дополнительного обогревателя;
  • таймера включения/выключения;
  • распределителя воздуха;
  • функции разморозки;
  • режима экономичного ночного потребления энергии.

наружный блок DAIKIN

К основным плюсам таких устройств относятся:

  • облегченный настенный монтаж;
  • приток свежего воздуха;
  • отсутствие необходимости прокладывать дренаж для нереверсивного прибора.

Но есть у них и существенные минусы, которые отмечают не только монтажники, но и сами покупатели:

  • фиксированный монтаж, предполагающий размещение только на наружной стене помещения;
  • очень чувствительный теплообменник;
  • грибок на стене снаружи от постоянно стекающего конденсата;
  • повышенный шум (если сравнивать с обычными двухблочными системами);
  • неравномерность распределения потоков при установке блока ближе к полу;
  • высокая цена, не оправдывающая ожидания пользователей.

Многих настораживает тот факт, что ведущие мировые лидеры климатической техники не выпускают моноблочные сплит-конструкции. Основная их часть принадлежит китайским компаниям. В России на прилавках магазинов можно встретить следующие марки:

  • UNICO STAR;
  • UNICO SKY;
  • CLIMER;
  • ARTEL.

В некоторых случаях, когда правила запрещают устанавливать наружный блок кондиционера на фасаде, моносплитная система является единственным способом решить проблему кондиционирования квартиры или офиса.

Где лучше устанавливать кондиционер в квартире

Выбор расположения оборудования зависит от планировки квартиры. В типовых однушках оптимальным вариантом установки кондиционеров для создания комфортного проживания микроклимата является их установка в комнате и на кухне. Альтернативным вариантом установки сплит-системы является её размещение над дверным проёмом комнаты или напротив него. Воздушный поток при таком расположении прибора будет попадать в прихожую и кухню.

В многокомнатный квартирах смежные комнаты оборудуют одной сплит-системой. Располагают её также, как и в однокомнатных квартирах над дверным проёмом, соединяющим комнаты. В квартирах с изолированными комнатами один кондиционер можно расположить в прихожей. В многокомнатных квартирах со сложной полировкой обычно устанавливают мульти-сплиты.

Правила монтажа коммуникаций

Во время установки кондиционера на правильный монтаж трассы для охладительного контура отводится значительное время, что обусловлено факторами:

  • Максимальное расстояние между блоками – 30 м. На расстоянии до 5 м все свойства охлаждающей жидкости сохраняются. Чем больше расстояние, тем больше потерь.
  • Соединение медных труб должно быть герметичным, система подачи фреона максимально заизолирована, чтобы избежать утечки газа, которая снизит рабочие характеристики климат-системы, вплоть до выхода ее из строя.
  • Лучше всего для охлаждающего контура проштробить трассу в стене. Коммуникации будут спрятаны, что сохранит эстетику помещения. Если ремонт уже сделан, трубы закрываются пластиковым коробом. При этом нужно обеспечить доступ к соединениям для сервисного обслуживания.

Минимальное расстояние

  • Нельзя допускать перегибов фреонового трубопровода, чтобы охлаждающая жидкость циркулировала свободно.
  • Для климат-системы рекомендуется провести отдельный электрический кабель с отдельным выключателем в щитке, чтобы снять нагрузку с общей сети питания, особенно если она уже старая.
  • Все соединения электрических проводов надежно изолировать.
  • Дренажную трубку лучше всего уложить в отдельную штробу.
  • Правильным будет провести патрубок к канализационной трубе для отведения конденсата.
  • Если такой возможности нет, трубу можно вывести возле наружного элемента климат-системы, следя при этом, чтобы конденсат впоследствии не портил фасад здания, не попадал на прохожих.
  • Внутри отверстия наружной стены устанавливается подстаканник, через который пропускаются соединительные коммуникации.
  • Трубы с хладагентом, электрический кабель, дренажный патрубок обязательно упаковываются поролоновой трубой, обматываются виниловой лентой.
  • После крепежа наружной части кондиционера на фасад и подключения климат-системы необходимо провести вакуумацию (минимум 50 мин) при помощи специального оборудования. Так обеспечивается полное удаление воздуха, жидкости из охлаждающего контура, исключая появление коррозии на внутренней поверхности труб.
  • Обязательно провести пробный пуск кондиционера в окончании монтажных работ.
  • Необходимо проверить устройство на отсутствие утечки хладагента, наличие постоянного давления внутри контура, своевременное выведение конденсата. Тестируются основные функции климат-системы.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
