Вентиляция в бане своими руками- устройство системы, схемы и правила

Так ли нужна вентиляция в бане или можно обойтись без нее?

Функции банной вентиляции усложняются тем, что она должна способствовать довольно быстрому удалению из помещений влажного воздуха и качественно регулировать температуру в парилке

Особенно важно наличие хорошей вытяжной системы для бань оснащенных газовыми и твердотопливными печами – для поддержания процесса горения в таких конструкциях требуется приток внушительного объема воздуха. Отсутствие вентиляции для бань приведет к избыточной концентрации углекислого газа, отрицательного сказывающегося на здоровье людей и который может привести к потере сознания

Комфортный и здоровый микроклимат в бане зависит от грамотно выполненной вентиляции

Неопытные мастера стараются тщательно изолировать помещения, заделывая малейшие щели для увеличения скорости прогревания парной и более длительного сохранения тепла. Однако это неверный подход, поскольку вентиляционные отверстия должны быть обязательно. Грамотно устроенная система вентиляции позволяет:

создать в бане здоровый микроклимат;
снизить концентрацию влажности и быстро осушать помещения;
избавиться от углекислого газа;
быстро прогревать парную и другие банные помещения;
устранять застоявшийся и неприятный запах;
избавиться от болезнетворных грибков и плесени;
сохранить в первоначальном виде внутреннюю отделку помещений.

Из вышесказанного становиться ясно насколько важно устройство в бане вытяжной системы. Перед тем как сделать вентиляцию в бане необходимо сначала узнать о ее разновидностях и основных схемах установки

Проектирование вентиляции

Циркуляция воздуха в бане создается особой схемой расположения вентиляционных отверстий. Главное правило воздухообмена: приток воздуха обязательно должен соответствовать его оттоку в том же объеме. Направление воздушных потоков – регулируемо и прогнозируемо.

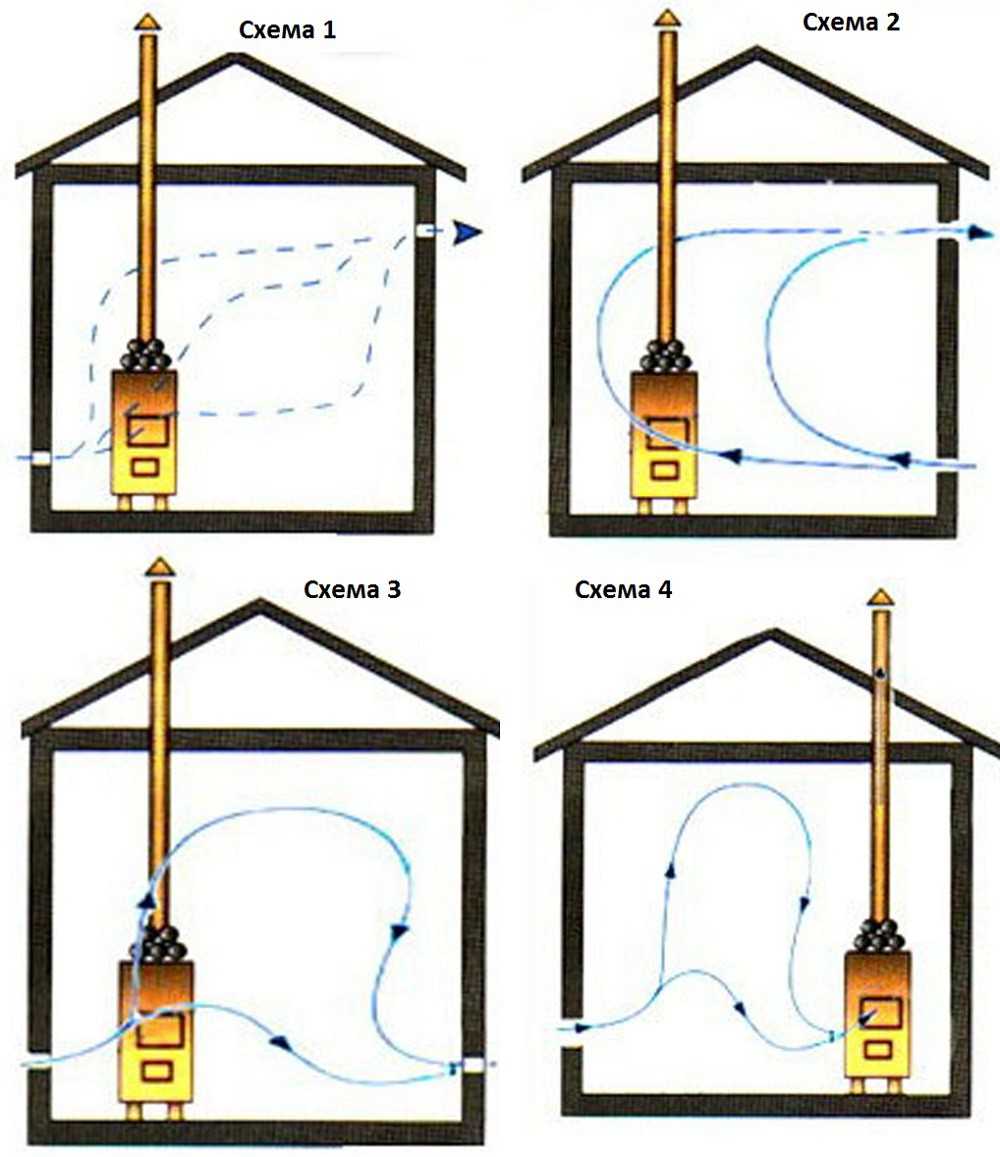

Различают следующие схемы вентиляции в бане.

Входное отверстие располагается за каменкой, на расстоянии не более полуметра от уровня пола. Входящий воздух нагреется от печки и поднимется к потолку. Охлаждаясь, он устремится вниз и выйдет через выходное отверстие. Чем ниже оно расположено, тем интенсивней будет воздухообмен. Поэтому вытяжку устанавливают на противоположной стороне, примерно 30 см от пола. Без принудительной циркуляции воздуха эта схема будет неэффективной.
Входное отверстие находится под печкой, которая засасывает свежий воздух, обеспечивая приток ее в парилку. Выходящее отверстие устанавливают над полом; к ней подсоединяют вертикально трубу, которая через крышу выходит на улицу. Иногда вентиляционный канал располагают прямо в стене бани.
Входное отверстие устраивается возле топки, на уровне 30–50 см от пола. Воздух, поднимаясь вверх, охлаждается и удаляется через щели в подпольное пространство. Откуда специальной трубой вытягивается на улицу.

Нагреваясь, поток поднимается вверх и, охлаждаясь, опускается вниз. Дымоход печки вытягивает использованный воздух наружу. Недостаток данного воздухообмена – эффективен только во время работающей каменки.

Этапы проектирования вентиляции в бане состоят из следующих шагов.

Подготавливают требования к проекту. Рассчитывают, какая производительность системы нужна в каждом помещении бани.
Принимают окончательное решение о том, какой тип воздухообмена будет применяться.
Определяют размеры вентиляционных отверстий, длины каналов и другие технические характеристики.
Создают чертеж.
Составляют список нужных деталей и определяют характер работ.

После планирования приобретают необходимые инструменты и материалы. Далее приступают к монтажу вентиляционной системы. Последним пунктом является ее проверка на работоспособность.

Варианты движения воздушных масс в парилке

Советы по устройству вентиляции

Самая эффективная из множества схем – басту. Её довольно просто сделать как в новой, так и в существующей бане.

Предлагаем два видео, где подробно рассказано об устройстве шведской системы.

Здесь автор на вытяжку установил заслонку, а на приток – нет. Сделать её не сложно: это может быть просто металлическая пластина.

Полный обзор, интересная схема прогрева предбанника.

Авторы этих материалов достаточно подробно рассказали и показали этапы создания вентиляционной системы. В обоих видео интересны комментарии, где можно найти рациональное зерно для своей существующей или строящейся бани.

Много споров вызывает расстояние от нижнего обреза вытяжки до пола. Общие рекомендации есть, но так как каждая баня и климат индивидуальны, догмой указанное кем-то расстояние быть не может. Идеальный промежуток определяется опытным путём. Для этого на нижний обрез вытяжной трубы одевается подвижный тубус.

Правильная вентиляция в бане – это простая схема с естественным движением воздуха. Вентиляторы в условиях высокой влажности, перепадов температур может отказать в любой момент. Сложная система с множеством воздуховодов также ненадёжна.

Нужна ли вентиляция в сауне

Вентиляция в сауне с обычной дровяной печью — схема

В парной, где люди потеют, воздух за несколько минут становится супервлажным. Дышать в такой обстановке крайне трудно. Намного легче, если циркулируют сухие воздушные массы. Поэтому вентиляция просто необходима в сауне для того, чтобы регулировать уровень влажности и подачу свежего кислорода. При отсутствии вентиляции во время процедуры теплый воздух будет подниматься наверх, а холодный – скапливаться внизу, что однозначно не принесет пользу здоровью. А еще, если нет вентиляционных каналов, в сауне скапливаются неприятные запахи и существует риск отравления накопленным угарным газом.

Зачастую к помещению сауны еще прилегают душевая и комната отдыха. Если они не оснащены воздухоотводами, повышается уровень влаги. Результат – трудно обсушиться или вытереться. Со временем на стенах и потолке появится плесень и грибок, конструкции из дерева загниют. Сауна прослужит не 15-20 лет, а всего 4-5.

Основные требования, важные моменты

Вентиляция необходима для того, чтобы решать несколько основных задач – в частности:

вывод отработанного воздуха из бани;
обеспечение подачи свежего воздуха.

Помимо того, благодаря дополнительной вентиляции парилка быстрее и качественнее просушивается. Вы должны рассмотреть особенности всех существующих на сегодняшний день систем вентиляции, чтобы получить предельно качественный и продуктивный обмен воздуха.

Также необходимо, чтобы температурный режим – важная составляющая любой бани – не был нарушен во время эксплуатации вентиляции. Обмен воздуха следует организовать так, чтобы температурные потоки в помещении распределялись без каких-либо нарушений. Охлажденный воздух должен располагаться только внизу, у пола. По мере поднятия к потолку температура воздуха также должна подниматься.

Типы саун по температуре и влажности

Финская сауна

Сочетание высокой температуры с низкой влажностью – характерная особенность финской сауны. В такой сауне можно париться традиционным способом – обливая камни водой. При этом высокая температура при резком повышении влажности – трудное испытание.

В финской сауне используют как естественную вентиляцию, так и принудительную для удаления лишней влаги.

Об устройстве вентиляции Басту в шведской бане читайте здесь.

Русская баня

Для русской бани характерна высокая влажность, поэтому зачастую достаточно естественной вентиляции. А если потребуется просушить парилку после ее использования, то можно применить «залповую вентиляцию».

Нужна ли в бане вентиляция и каковы ее основные принципы?

Еще древние зодчие знали, что без доступа свежего воздуха дом или баня быстро разрушатся под воздействием сырости и плесени. Именно для воздухообмена они оставляли между верхними бревнами щели. Сейчас на смену такой простой технологии пришли более эффективные системы. Они требуют некоторого времени на установку и планирование. Есть искушение и вовсе махнуть на этот вопрос рукой, но чем это грозит в результате:

спустя всего пару лет материалы строения, особенно если оно выполнено по каркасной технологии, придут в негодность из-за постоянной сырости;
в помещении будет постоянно присутствовать затхлый запах. Особенно он будет ощутим при растапливании бани, а это сведет на нет все удовольствие от процесса;
пребывание в такой бане не просто станет малоприятным, но и опасным для здоровья. Помимо скопления угарного и углекислого газа, в воздухе будет присутствовать большое количество спор плесени, которые могут вызвать тяжелые легочные и кожные заболевания.

Плесень способна проникать глубоко в древесину, и от нее практически невозможно избавиться

Очевидно, что стоит потратить время и средства для собственной безопасности. Прежде чем браться за работу, изучите основные принципы обустройства вентиляции для бани:

Принцип	Описание
Правильное распределение воздушных потоков	Согласно основным законам физики, горячий воздух поднимается вверх, а холодный – соответственно, опускается вниз. Следует распределить потоки так, чтобы на лежаках была оптимальная температура, а ноги в парилке не мерзли.
Сохранение температуры в помещении	Воздухообмен не должен нарушать процесса парения, то есть воздушные потоки не должны охлаждать парилку.
Использование материалов, устойчивых к высокой температуре и влажности	Для организации принудительной вентиляции в помещении могут использоваться системы с механической подачей воздуха. Все элементы системы изготавливаются из материалов, устойчивых к высокотемпературному режиму парной и повышенной влажности воздуха.

А теперь о том, как сделать вентиляцию в бане таким образом, чтобы не потерять драгоценный пар и при этом сохранить материалы и здоровье?

Варианты схем и устройств вентиляции: спроектировать и рассчитать вентиляцию в большой бане вовсе не просто

Как ни крути, а последний предложенный вариант актуален только тогда, когда топка размещается прямиком в парной. Причем канал для забора воздуха тогда размещаться должен прямиком под железной пластиной, на которую и устанавливается печка. Однако если баня имеет несколько внутренних помещений, а ее площадь достаточно большая, то обойтись таким вариантом будет трудно. Однако есть и другие, причем ничуть не хуже, или же не менее эффективные, стоит обязательно их рассмотреть.

Первый метод создания вентиляции в парной

Входное отверстие, сквозь которое и будет поступать свежий воздух должно размещаться прямиком за печью, приблизительно в полуметре от пола.
Отверстия для выхлопа, то есть отдушины в бане размещаются на противоположной стене, приблизительно сантиметрах в тридцати от пола. Именно сюда можно поставить вентилятор для принудительной циркуляции, он точно не повредит.
Таким образом, качественная циркуляция будет обеспечена, а обе продухи, как впускные, так и выхлопные, стоит забрать решетками.

Второй метод создания вентиляции в бане своими руками

Это вариант устройства как раз для тех, кто волнуется, как сделать вытяжку в бане простой и доступной.

Оба вентиляционных хода будут располагаться на одной и той же стене, противоположной от печки.
Входную отдушину нужно разместить снизу, где-то в сантиметрах тридцати от уровня чистового пола.
Отдушину на выхлоп нужно наоборот сделать вверху, почти под потолком, где-то на таком же расстоянии от потолка. Именно в выходное окошко и устанавливают вытяжной вентилятор, для обеспечения циркуляции воздуха.

Таким образом, получается, что холодный воздух входит в помещение и устремляется к печке, «ударяется» об нее, нагревается, а потом уже поднимается вверх, где его и вытягивает вентилятором наружу.

Третий вариант вентилирования бани из дерева

Третий, наиболее популярный вариант устройства вентиляции в бане также достаточно прост в реализации, и его также нужно закладывать на уровне строительства, чтобы потом не заморачиваться с прорезанием отверстий и отдушин в уже готовых стенах. Правда, при желании, и это сделать будет не так уж и трудно, так что если вы забыли о вентиляции, то можно сделать ее и потом.

Входное отверстие для свежего воздуха делается на высоте сантиметров в двадцать от уровня самого чистового пола, как раз за печью.
Выходных отверстий-отдушин нужно сделать два или же больше, в зависимости от общей площади помещения, а размещать их положено на противоположной стене на той же высоте.
Вентилятор устанавливается в вытяжные продухи, из которых воздух вытекает.

Таким образом, получается, что холодный поток воздуха «обнимает» топку, тем самым нагреваясь до нужной температуры, а потом посредством вентилятора или же естественной тяги направляется наружу.

Вентиляция фасада при дополнительном утеплении

При невозможности возведения бани из толстого бруса (оптимальный вариант) и низких изоляционных способностях стен конструкции приходится утеплять снаружи с последующей отделкой фасада. При использовании для этих целей материалов с низкой проницаемостью (термопанелей, сайдинга, вагонки, листового фиброцемента или их аналогов) фасад в обязательном порядке выполняется вентилируемым. Игнорирование этого требования приводит к ускоренному накоплению конденсата внутри стен бани и сокращает их срока службы в разы.

На практике это означает заложение обязательного продуха между утепляющей прослойкой и внешней закрываемой стороной стены бани. Размеры этого зазора нормируются и составляют 50-60% от толщины утеплителя при высоте стен в пределах 4 м. Для стен с меньшей высотой допускается сокращение зазора до 30% от толщины изолирующей прослойки.

В фасадах двухэтажных бань и построек выше 4 м закладываются дополнительные промежуточные продухи для доступа свободного воздуха. Верхняя и нижняя части пирога в любом случае остаются открытыми и защищаются от осадков перфорированными цокольными элементами или софитами, закладываемыми с соответствующими вентиляционными отступами.

Заложение нужного вентиляционного зазора обеспечивает обрешетка и контробрешетка. При их набивке или монтаже исключается вероятность перекрытия продуха по горизонтали. Дополнительную защиту волокнистых утеплителей от пара, поступающего изнутри бани обеспечивают мембранные пленки, аккуратно настилаемые на контробрешетку с нахлестом не менее 5 см и фиксируемые скобами.

Пенополистирольные плиты в такой защите в целом не нуждаются и лучше ими не утеплять деревянное строение, практика показывает, что системы с мембранами имеют лучшие показатели теплопроводности. Точная последовательность слоев пирога также зависит от качества внутренней изоляции парной бани.

Помимо обеспечения достаточного вентзазора при монтаже таких фасадов уделяется внимание герметизации и закладке правильных углов отливов оконных и дверных проемов, исключению общей кривизны стен и отклонений от плоскостности. Любые дефекты устраняются на этапе крепления и выравнивания направляющего профиля обрешетки, исключить ошибки после сложно

Это же относится к проверке эффективности вентиляции утепленного фасада бани, критические ошибки выявляются после, в первые годы эксплуатации.

Теперь вы знаете ответ на вопрос. Вентиляция в бане как сделать правильно своими руками? Итак, вам необходимо сделать:

Вентиляцию парилки
Вентиляцию душевого помещения и туалета
Вентиляцию комнаты отдыха
Вентиляцию фасада при дополнительном утеплении

Особенности функционирования естественной вентиляции

Вентилирование любого жилого помещения должно быть организовано правильно, а в отношении бани это еще важнее. Для этого помещения характерна повышенная влажность и резкие перепады температуры. Если воздухообмен не сбалансирован, то бане, построенной из натуральной древесины, уже через пару лет понадобится серьезный ремонт.

Кроме того, без проветривания в парилке будет крайне неприятный и даже опасный для здоровья микроклимат: тяжелый воздух, плесень, неприятные запахи и т.п. Оптимальным для русской бани считается естественное вентилирование, организация которого не требует больших затрат или сложных строительных навыков.

Как известно, теплые воздушные потоки обычно поднимаются вверх, а для холодного воздуха характерно движение вниз. На этом физическом принципе и основано действие естественной вентиляции. Холодный воздух поступает через отверстия, расположенные внизу, нагревается, поднимается вверх и удаляется сквозь проемы вверху.

Чтобы эта схема вентиляции в парной работала, необходима разница в температуре воздуха внутри помещения и снаружи. В обычных жилых помещениях с естественным вентилированием в летний период могут возникнуть проблемы, поскольку и в комнатах, и на улице одинаково жарко. А вот в бане, в силу специфики этого сооружения, обеспечить такую разницу не сложно, поскольку воздух во время банных процедур постоянно прогревается.

Если вентилирование продумано еще на этапе строительства, то в нижней части бани будут предусмотрены специальные приточные отверстия, а на противоположной стороне вверху — вытяжные. Но специальная дыра в стене — не единственный вариант вентилирования бани. Например, в рубленых банях приток свежего воздуха может осуществляться через венцы стен или просто через дверь, которую оставляют приоткрытой на время проветривания.

На роль вытяжки подходят форточки, специальные продухи и даже дымоход отопительной печи. Если вентилирование осуществляется через особые отверстия, они должны быть должным образом оформлены. Для начала, снаружи все такие объекты следует закрыть защитной решеткой.

А еще не помешают затворы или другие регуляторы, которые позволят регулировать скорость воздушного потока или полностью перекрыть вентиляционное отверстие. Продухи в парилке иногда закрывают, чтобы помещение побыстрее прогрелось. Но затем нужно обязательно открыть их для восстановления воздухообмена.

Алгоритм устройства системы с вентилятором

Вытяжной вентилятор

Пошаговое руководство по установке комбинированного варианта предусматривает усиление нагнетания свежего воздуха специальным широколопастным вентилятором.

Для работы понадобятся инструменты: ножовка, дрель, трехжильная проводка, пр.
Приобретается вентилятор расчетной мощности и производительности.
В деревянном срубе дрелью со специальной воронкой выполняются рядом расположенные дыры.
При помощи ножовки спиливаются перепонки между ними, дыры объединяются в одно отверстие.
Таким же образом выполняется канал на вход (выход) воздуха.
Экспериментально проверяется вектор движения воздушного потока. Для этого отверстия все закупориваются, топится печь. Когда температура в бане превысит +50°С, отверстия открываются. Исследуются потоки воздуха.
Прокладывается в водонепроницаемой гофрированной оболочке жесткая проводка для питания вентилятора с использованием УЗО.
По центру вентиляционного отверстия устанавливается вентилятор. Крепится саморезами.
Изготавливаются или приобретаются заслонки для предотвращения потерь тепла, сокращения времени разогрева печки. Вставляются в закрепленные полозья или монтируются на петлях. Если баня расположена автономно, затворы навешиваются и со стороны улицы.

Итак, нужна ли вентиляция в бане – да, нужна. Можно ли ее устроить самостоятельно без применения сложной оснастки – да, вполне. Но, с обязательным изучением теоретических основ, разработкой проекта и составлением схемы производства работ.

Особенности функционирования естественной вентиляции

Для правильного функционирования естественной вентиляции в бане необходимо приточное отверстие поместить внизу, возле печки, а вытяжку ставят на противоположной стене под потолком

При естественном вентилировании холодный воздух, поступающий в парную, нагревается и поднимается вверх, а затем уходит через вытяжное отверстие под потолком

Не всегда есть возможность установить приточную и вытяжную вентиляцию на противоположных стенах, но и в таком случае можно добиться необходимого эффекта (+)

2 Где монтируют систему воздухообмена?

Специалисты утверждают, что приточные решения устраивают в 2-х зонах: под деревянными лежаками или за основанием печки. Рассмотрим эти варианты подробнее.

Расположение вентиляционных отверстий в парной

1. Решения по забору воздуха располагающиеся под лежаками. Их главное достоинство – незаметность. А вот недостатков больше – такая естественная схема вентиляции в бане не позволяет регулировать объём воздуха, а полы под лежаками на порядок холоднее.
2. Конструкция за печкой. Температурные отличия между потолочной зоной и полом нивелируются за счёт прогревания воздуха у печи. Данный подход гораздо эффективнее первого. В такой парной можно находится гораздо дольше.

Во Всемирной паутине представлено огромное количество схем движения воздушных масс, но в большинстве случаев они реализованы дилетантами и не заслуживают какого-либо внимания. Профессионалы рекомендуют выполнять всего пару условий:

вытяжка делается исключительно вверху;
отверстия забора воздуха – в нижней части стен;
вентиляционные каналы располагаются по диагонали.

Вентиляционное отверстие у потолка

Подобных решений будет достаточно для хорошей циркуляции кислорода. Какие-либо другие рассуждения по этому поводу – плод больной фантазии, не более. Соответствующие клапаны могут располагаться на разных уровнях, собственно, как и отверстия для отвода воздушных масс.

Вентиляция бани в виде небольшого отверстия под потолком применяется исключительно по факту завершения водных процедур, когда необходимо полностью проветрить помещение. Что касается второго проема, то его желательно устроить на 40 см ниже. Оптимальный период использования – в процессе мытья.

Заслонка вентиляционной системы

Грамотно организованная система воздухообмена для бани – самая простая, в которой нет общих каналов под обшивкой. Оптимальное решение вопроса – проделать для каждой из стен, находящихся в разных комнатах по несколько отверстий и разместить в них небольшие трубчатые элементы. В качестве заглушки можно использовать решетчатые клапаны. Это вариант успешно применяется как в случае традиционной русской бани, так и эксклюзивных парных.

Общие правила реализации любой вентиляционной схемы в бане

Стоит понимать, что есть определенные правила, которые нельзя нарушать, какой тип строения вы ни выбрали бы, следовательно, какого бы типа вентиляция у вас не была бы предусмотрена. То есть, обязательно ознакомьтесь с такими правилами, чтобы потом не переделывать все с самого начала, для обеспечения правильного и надежного движения воздуха в вашем строении.

Опытные специалисты, которые строят бани не один год подряд, говорят, что продухи в бане ни в коем разе не должны быть размещены на потолке, это неприемлемо. Если сделать именно так, то помещение будет прогреваться намного дольше, а тепло выветрится всего за несколько минут, как только отверстие будет открыто.

Стоит понимать, что вентиляционный клапан для бани можно установить под потолком, причем большую часть времени он должен быть закрыть задвижкой. Открывать его можно тогда, когда становится слишком жарко.
Еще на этапе строительства, стоит обязательно позаботится о качественном вентилировании полов, чтобы они не разрушились, и не сгнили всего за пяток лет, а прослужили минимум двадцать.
Стоит устроить несколько отверстий для вентиляции у самого уровня фундамента на противоположных стенах, для обеспечения качественной циркуляции воздуха. Для защиты от грызунов и других «гостей» эти продухи можно забрать решетками из металла.
При установке печи стоит подумать, чтобы сделать уровень чистового пола несколько выше уровня поддувала. Тогда не нужно будет волноваться, как сделать вытяжку в бане, оно будет работать именно в данном ключе. Особенно актуально это правило, если помещение всего одно, и не разделено на парную и предбанник.

Кроме всего прочего есть также вариант с со специальным вытяжным коробом, который обеспечивает упрощение всей системы. При выборе такого варианта нужно будет организовать приток свежего воздуха в аккурат под печкой, а выхлопное отверстие-короб, отделанный фольгой, устроить напротив двери, в потолке. Правда, с такого рода вытяжкой придется научиться управляться, нужно знать, когда открывать короб, а когда закрывать, и тому подобные нюансы.
