Нормативы вентиляции частного дома: обзор стандартов проектирования системы воздухообмена

Принудительная вентиляция подвальных помещений

Естественное и недорогое вентилирование подвала невозможно в случаях:

  1. Цокольный этаж состоит из нескольких помещений с различными функциональными задачами.
  2. Площадь подвального помещения значительна или имеет свои уровни.
  3. Продухи не удаётся устроить из-за особенностей цоколя или рельефа участка.
  4. Подвал полностью заглублён в грунт.

В таких случаях необходима принудительная вентиляция, когда движение и направление потоков воздуха в подвале регулируются системой воздуховодов и вентиляторов.

В дополнение к вентиляторам система принудительного воздухообмена может включать в себя:

  • определитель влажности и температуры;
  • реле автоматического отключения и включения вентиляторов;
  • таймер периодического включения для экономии электроэнергии;
  • электронагреватель (калорифер);
  • кондиционеры, увлажнители;
  • фильтры либо их системы в вентканалах для очистки поступающего извне воздуха.

В загородном доме с площадью подвального помещения более 50 м2 рационально использование общедомовой вентсистемы для вентилирования подвала.

Состав проекта

  • разработка общей схемы: общие данные и характеристики оборудования
  • выполнение расчёта теплопритоков и параметров воздухообмена
  • пояснительную записку и технико-экономическое обоснование
  • чертежи с нанесенными на них элементами
  • аксонометрические схемы вентиляции и кондиционирования воздуха
  • спецификации вентиляционного оборудования
  • результаты программы подбора оборудования и спецификацию

При подборе оборудования используются компьютерные программы подбора оборудования, предоставляемые компаниями — производителями, что позволяет подбирать оборудование с оптимальным соотношением цены и качества, а также обеспечивать гибкость и технологичность внедрения.

Основные этапы проектирования

Типовые схемы жилых и бытовых помещений отсутствуют из-за архитектурного и функционального разнообразия построек.

Для принятия решения о создании оптимальной системы воздухообмена необходимо придерживаться общих принципов вентиляции, баланса воздуха, правил разработки технического задания и рекомендаций по его практической реализации (+)

Разработка технического задания

Разработка технического задания – это первый этап проектирования вентиляции. Здесь необходимо прописать требования к объему и типу воздухообмена для всех комнат в доме.

Пример технического задания (в части воздухообмена) на разработку системы вентиляции дома. Вы можете составить такой документ самостоятельно

Для каждого отдельного помещения в зависимости от его назначения определяются параметры воздухообмена.

Итак, для квартир и частных домов вентиляцию следует применять следующим образом:

  • Гостиные, гостиные, тренажерные залы. Установившееся течение. Объем зависит от среднесуточного количества людей в помещении. Возможны требования к температуре и влажности входящего потока.
  • Ванная, туалет, прачечная. Постоянная естественная тяга. Работа механических устройств при использовании помещения.
  • Кухня. Постоянная естественная тяга. Включение принудительной тяги при интенсивном использовании газа или в случае значительных выбросов паров в атмосферу при открытых способах приготовления пищи.
  • Коридор и коридор. Свободная циркуляция воздуха.
  • Хранение продуктов. Естественная вытяжная вентиляция.
  • Бойлер или духовка. При расчете баланса воздуха необходимо учитывать наличие вытяжной вентиляции за счет отвода продуктов сгорания через дымоход.
  • Рабочие помещения (мастерская, гараж). Автономная вентиляция в зависимости от назначения помещений.

Техническое задание может быть разработано самостоятельно или сторонними специалистами. В последнем случае при заключении контракта проектировщики должны будут соблюдать российские нормы, регулирующие скорость воздуха в воздуховоде и частоту смены воздуха.

Выберите лучшую схему вентиляции

На основании технического задания создается схема системы вентиляции. План его элементов необходимо согласовать перед внутренней отделкой помещения. В противном случае, в случае установки после ремонта, будет дополнительная задача поставить их в домашний интерфейс.

Циркуляция воздуха в доме. Отдельный слив из бассейна необходим для уменьшения объема конденсата в рекуператоре. Отдельный цикл в котельной – требования пожарной безопасности. Раздельный цикл в гараже – техническая простота решения

Обычно любой план вентиляции можно реализовать несколькими способами.

Лучшее решение должно полностью соответствовать требованиям технического задания и учитывать следующие пожелания:

  • содержать минимальное количество узлов и элементов, подверженных поломке;
  • регулярное обслуживание должно быть простым и по возможности выполняться жильцами;
  • использование вентиляции при регулировании микроклимата должно быть понятным для людей, не обладающих специальными знаниями технических нюансов системы;
  • наличие резервных решений при выходе из строя одного из узлов;
  • система должна незаметно интегрироваться в квартиру или дом.

В финансовых расчетах необходимо учитывать как разовые вложения средств на покупку элементов системы и их установку, так и регулярные затраты на периодическое обслуживание и затраты электроэнергии на обогрев и увлажнение системы.

Современные решения систем вентиляции дома содержат компактный электронный блок управления, с помощью которого можно легко настроить микроклимат любого помещения в доме

Общие санитарные требования в ГОСТ 30494-2011

Сборник утвержденных государством стандартов создания комфортной среды проживания в жилых домах.

Показатели воздуха в жилых квартирах:

  • температура;
  • скорость путешествия;
  • процент влажности воздуха;
  • общая температура.

В зависимости от заявленных требований в расчетах используются допустимые или оптимальные значения. Вы можете ознакомиться с их полным составом в Таблице 1 приведенного выше стандарта. Сокращенная версия показана ниже в качестве примера.

Для проживания разрешены:

  • температура – 18o-24o;
  • процент влажности – 60 %;
  • скорость движения воздуха – 0,2 м / сек.

Для кухни:

  • температура – 18-26 градусов;
  • относительная влажность – не нормируется;
  • поступательная скорость воздушной смеси – 0,2 м / сек.

Для ванной, туалета:

  • температура – 18-26 градусов;
  • относительная влажность – не нормируется;
  • скорость движения воздуха 0,2 м / сек.

В теплое время года показатели микроклимата не нормируются.

Оценка температуры окружающей среды внутри помещений проводится по обычной и полученной температуре воздуха. Последнее значение является совокупным показателем воздуха и радиации в помещении. Его можно рассчитать по формуле в Приложении А, измерив нагрев всех поверхностей в помещении. Более простой способ – это измерить с помощью шарикового термометра.

Для корректного измерения температуры и данных отбора проб для определения органолептических параметров воздушной массы следует учитывать направление потоков приточной и вытяжной частей системы

Загрязнение воздуха внутри дома определяется количеством углекислого газа, продукта, выдыхаемого людьми при дыхании. Опасные выбросы от мебели, линолеума эквивалентны эквивалентному количеству CO2.

По содержанию этого вещества воздух в помещении и его качество классифицируются:

  • 1 класс – высокая устойчивость к углекислому газу 400 и менее см3 на 1 м3;
  • класс 2 – средний – толерантность к углекислому газу 400-600 см3 в 1 м3;
  • класс 3 – допустимый – допуск по СО2 – 1000 см3 / м3;
  • 2-й класс – низкоуглеродистая толерантность 1000 и более см3 в 1 м3.

Объем наружного воздуха, необходимый для системы вентиляции, определяется расчетом по формуле:

L = k × Ls, где

k – коэффициент полезного действия воздухораспределения, приведенный в таблице 6 ГОСТ;

Ls – расчетное, минимальное количество наружного воздуха.

Для системы без принудительной тяги k = 1.

Следующая статья подробно познакомит вас с расчетами по обеспечению помещения вентиляцией, с которыми должны ознакомиться как заказчики строительной площадки, так и владельцы проблемного жилья.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

  1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
  2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см  шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

Для закрытых камер сгорания

Коаксиальный дымоход выглядит как труба внутри трубы. Конструкция поставляется готовой и быстро и без проблем собирается. Достаточно знать диаметр выхода и параметры – высоту, длину.

Самая простая – коаксиальная система дымоходов. Труба поднимается над котлом и поворачивается на 90°. От него до потолка должно быть не менее 20 см. Затем его вводят через отверстие в стене, снаружи он должен заканчиваться на расстоянии не менее 30 см от стены.

Высота от уровня земли также регулируется – выход трубы не должен быть ниже 20 см от земли, а расстояние от ближайшей стены – от конца трубы до стены должно быть не менее 60 см.

Виды естественной вентиляции

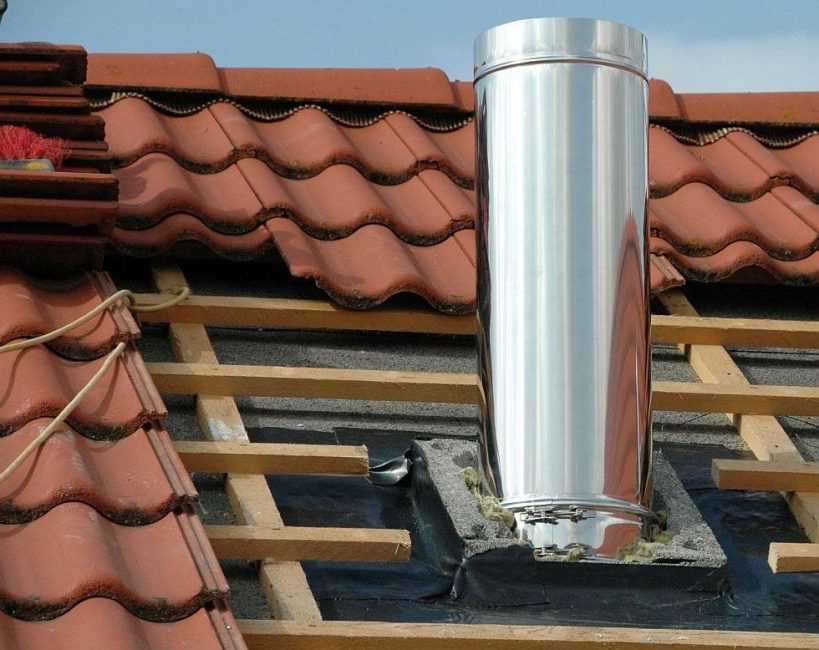

Вывод вентиляции на кровлю

Для обеспечения нормального воздухообмена в помещениях большой площади одного-единственного воздуховода будет недостаточно.

Вентсистем должно быть несколько:

  1. Устройство естественной вентиляции в частном доме невозможно без притока воздуха. Забор воздушных масс должен начинаться с самых чистых (жилых) помещений – гостиной или спальни. Чтобы приточный воздух лучше прогревался, отверстия для него должны располагаться вблизи радиатора отопления или иного обогревательного устройства
  2. Свежий воздух должен пройти по всему дому. Его вывод необходимо предусмотреть на кухне, в ванной или туалете
  3. Вытяжные трубы должны возвышаться над крышей минимум на 1,5 м. Это обеспечить более сильную тягу
  4. На кухне монтируется отдельная принудительная вытяжка, подключенная к вертикальному каналу. Она возьмет на себя часть нагрузки. Принудительную вытяжку желательно также обустроить в душевой или ванной комнате
  5. Заменить приточные вентиляционные отверстия, оборудуемые в стенах, можно оконными клапанами

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

  1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
  2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
  3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
  4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

Приблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

  • функции климат-контроля,
  • функции вентиляции и отопления с помощью внутрипольных конвекторов,
  • элементы интеграции с системой отопления и охлаждения,
  • видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

Схемы вентиляции

Схема организации принудительной вентиляции в частном доме может быть:

  • приточной (вентилятор работает на приток воздуха в комнаты);
  • вытяжной (вентилятор вытягивает воздух на улицу);
  • комбинированной приточно-вытяжной.

В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.

Потоки воздуха в частном доме

Приточная

При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.

Воздухообмен в доме в приточной вентиляцией

Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.

Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.

Приточный клапан в частном доме

Вытяжная

В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.

Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.

Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной

Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее

Конструктивные особенности вытяжной вентиляции

Приточно-вытяжная

Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.

Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».

Как оборудовать приточно-вытяжную вентиляцию в частном доме

Подведем итог по этапам

  • Обращение Заказчика;
  • Расчет воздухообмена;
  • Выбор принципиальной схемы;
  • Расчет теплопритоков;
  • Учет дополнительных требований;
  • Выбор оптимального проектного решения (самый трудный этап);
  • ТКП (технико-коммерческое предложение), 2-3 варианта;
  • ТЭО (технико-экономическое обоснование), 2-3 варианта;
  • Принятие решения Заказчиком;
  • Рабочий проект;
  • Согласование рабочего проекта;
  • Передача рабочей документации монтажной службе.

Монтажная служба составляет исполнительные чертежи и исполнительную спецификацию, по которым и будут производить монтаж спроектированной системы.
