Канальный кондиционер с приточной вентиляцией: тонкости выбора и монтажа

Характерные особенности

Принцип работы канального кондиционера аналогичен функционированию всех подобных систем. Канальный кондиционер используется для распределения холодного воздуха по ветвям воздуховодов. Его применяют для обслуживания нескольких помещений и их охлаждения. Их можно использовать и для комнаты со значительной площадью или своеобразной конфигурацией.

После того как нагревается воздух, он перемещается из области обслуживания и идёт по воздуховодам в кондиционер непосредственно. Любые канальные кондиционеры причисляются к категории сплит-систем, так как включают в себя такие компоненты:

  • закрепленные снаружи наружные составляющие;
  • расположенные в помещении блоки;
  • фреонопровода, соединенные друг с другом;
  • электрокабели.

Канальное кондиционирование имеет естественное ограничение на обогрев. Внешний вид оборудования не имеет значения, если речь идет о производственной зоне. Чаще всего эти области представляют собой подобие коробки. Здесь можно обнаружить специальные компоненты для нормальной работы устройств:

  • заборное отверстие;
  • штуцер, который используется для подведения фреонопроводов;
  • нагнетательное отверстие, через которые идет соединение с воздуховодами;
  • системы для борьбы с конденсатом.

Воздухораспределительный пленум для канального кондиционера обеспечивает совмещение любых по размеру воздуховодов и сечений с канальными системами. Если раскрыть коробку, можно увидеть здесь те же компоненты, которые обнаруживаются в классических сплит-системах. В первую очередь это теплообменник, без которого никак не обойтись. Также здесь можно увидеть такие составные части:

  • вентилятор;
  • электронная плата;
  • поддон, куда собирается образованный конденсат.

Если сравнить с настенными модификациями, канальная система кондиционирования имеет еще одно характерное отличие. Оно состоит в использовании вентилятора с увеличенной мощностью. Он расположен внутри блока. Такая особенность объясняется необходимостью выдавливать воздух через специальные пути с аэродинамическим сопротивлением.

Вытяжка для кухни и зонта

Заодно с приточной вентиляцией решил сделать и «правильную» вытяжку для кухни.

  • в качестве вытяжного вентилятора поставил Systemair К 160M на 500м3/час
  • перед вентилятором стоит глушитель длиной 1 м
  • перед глушителем — простой фильтр, чтобы ловить жир с кухонного зонта и обратный клапан подпружиненный
  • все собрано 150 трубой, на этот раз пластиком
  • родной вентилятор из кухонной вытяжки не включается

Параллельно собрал 125 трубой естественную вытяжку из кухни, так же с обратным клапаном, который подпружинен в открытом состоянии (при включении вытяжного вентилятора обратный клапан закрывается). Отвод от естественной вытяжки сделал в кладовку и уменьшил сечение.

Все собрано в кладовке, которая граничит с кухней.

Результат мне понравился. Шума от вытяжки практически нет, даже на максимуме.
Мощность вентилятора впечатляет, мелкий песок, который был в трубе засосал как пылесос.

И главное, благодаря глушителям, я перестал слышать рабочих с верхнего этажа (звук шел через вентиляционную шахту).

Фото монтажа:

Дополнительно в туалете поставим маленький глушитель и ирисовый клапан для регулировки потока.
Без регулировки тяга была такая, что зимой на туалете невозможно сидеть — сдувает. После ирисового поставил обратный клапан.

Виды канальных кондиционеров

канальная система кондиционирования

Все производители выпускают модели, функционирующие либо только на холод, либо на холод/тепло. Канальные кондиционеры с подмесом свежего воздуха могут быть с инверторным и не инверторным типом управления компрессором. Эти сплит-системы различаются не только по холодопроизводительности, но и по мощности обдува, то есть напору выходящего потока. Существуют низконапорные, средненапорные и высоконапорные канальные кондиционеры. От силы напора (статического давления), который создает вентилятор, зависит подбор длины и конфигурации воздуховодов.

Низконапорные кондиционеры

У такого кондиционера максимальное статическое давление – 45 Па. Он может обрабатывать воздух в одном помещении, а длина вентиляционного трубопровода составляет не более метра. Устанавливают низконапорные модели в гостиничных номерах, маленьких офисах и квартирах.

Средненапорные кондиционеры

У средненапорных систем сила напора может доходить до 100 Па, а общая протяженность воздуховодов измеряется десятками метров. Они считаются наиболее востребованными, так как максимально удовлетворяют потребности квартир с несколькими комнатами, небольших коттеджей, кафе, средних офисов и магазинов.

Высоконапорные кондиционеры

высоконапорный канальный кондиционер MITSUBISHI HEAVY

Сила напора таких моделей составляет до 250 Па. Протяженность воздуховодов может превышать сотню метров, а их конфигурация бывает сложной и максимально разветвленной. Монтируют высоконапорные канальные кондиционеры в крупные офисы, конференц-залы, большие рестораны и жилые дома с множеством комнат.

Чтобы убирать скопившийся во время функционирования прибора конденсат, канальный кондиционер с высокой силой напора обычно комплектуется дополнительным отводящим насосом. Эти устройства обладают самой высокой производительностью в сравнении с низко- и средненапорными. Все перечисленные характеристики помогают распределять воздух даже в удаленные помещения без каких-либо потерь и в полном объеме.

Классификация

Сплит-системы подразделяются по мощности и создаваемому давлению в  воздуховодах.

Канальные кондиционеры низкого напора

Такие канальные климатизеры имеют статистический напор воздуха до 40 Па, и самым лучшим вариантом монтажа такого устройства будет крепление его за облицовочными панелями прихожей номера в гостинице.

А также эти кондиционеры применяются в офисах и бытовых помещениях. Воздушная масса для конденсации берется из прихожей или из коридора и в таких приборах не берется в расчет подмешивание воздуха с улицы.

Кондиционеры среднего напора

Эти устройства имеют статистическое давление до 100 Па, воздух они могут забирать через воздуховоды и с нижней части корпуса через панель с декорированной решеткой.

У таких приборов в комплекте устанавливаются насосы для отвода конденсата, который скапливается в процессе эксплуатации. У  кондиционеров предусмотрено поступление наружной воздушной среды, что разрешает использовать в полной мере функции циркуляции и кондиционирования.

Высоконапорные канальные кондиционеры

Такие климатизеры предназначены для создания микроклимата в залах ресторанов, супермаркетов, офисов и ряде других подобных заведений.

Они имеют статистический напор до 250 Па, и это позволяет использовать такие канальные приборы для кондиционирования воздуха не только в одном помещении, но и в нескольких залах. При этом забор и подача происходит через сеть воздуховодов.

Кондиционер с приточкой – что это такое, устройство, принцип действия

Классическая сплит-система работает исключительно на охлаждение воздуха в помещении. Однако за несколько десятилетий применения подобной техники в помещении назрело несколько актуальных проблем:

  1. Крупные габариты оборудования. Из-за этого их установка довольно часто сопряжена с сопутствующими неприятностями, например, в виде применения специфического монтажа там, где невозможно просто монтировать громоздкую аппаратуру. Всего этого лишены современные модели. Они легки, малогабаритны и отличаются привлекательным внешним видом.
  2. Вероятность распространения возбудителей болезней с потоками воздуха. В системе могут накапливаться микроорганизмы из воздуха, а затем распространяться по внутренним помещениям. В современные приборы встроены модули по обеззараживанию входящих атмосферных потоков, и потому они полностью безопасны с этой стороны.
  3. Отсутствие притока свежего воздуха. Согласно нормам, на одного человека в помещении в течение часа должно поступать порядка 30 куб. метров свежего воздуха.

Современный кондиционер канального типа с приточкой свежего воздуха Источник sovet-ingenera.com Решить все эти задачи как раз и позволяет установка современного кондиционера с функцией приточного вентиляции в настенном или канальном исполнении.

Устройство и принцип действия

Главное отличие прибора для кондиционирования с приточкой от стандартной системы – наличие воздуховодного канала, производящего забор воздуха снаружи. В остальном его устройство аналогично и имеет следующие основные части:

  • Испаритель, оснащенный теплообменным контуром и вентилятором.
  • Фильтрующая система.
  • Блок электронного управления.
  • Наружный модуль – включающий компрессор, кулер, конденсатор, турбину, смесительную камеру.

Кроме того, прибор может оснащаться калорифером с электрическим или водяным контуром для подогрева поступающего воздуха в период холодов.

Работа такого кондиционера в режиме приточной вентиляции подчиняется следующему алгоритму:

  • Свежий воздух через воздуховод поступает в испарительный блок.
  • Далее масса наружной атмосферы перемешивается с внутренней.
  • После этого поток проходит через последовательную систему дополнительных устройств – нагревателя/охладителя, осушителя/увлажнителя, обеззараживателя и т. д.

Проходя через систему совершенной очистки уличный воздух становится стерильным Источник premium-landing.ru

В завершении готовый обогащенный свежим воздухом поток поступает в помещение.

Тип систем кондиционирования

Специалисты считают, что одними кондиционерами в загородном доме не обойтись. Тем не менее, если вы хотите создать индивидуальный климат в каждом помещении, выбирать их все равно придется.

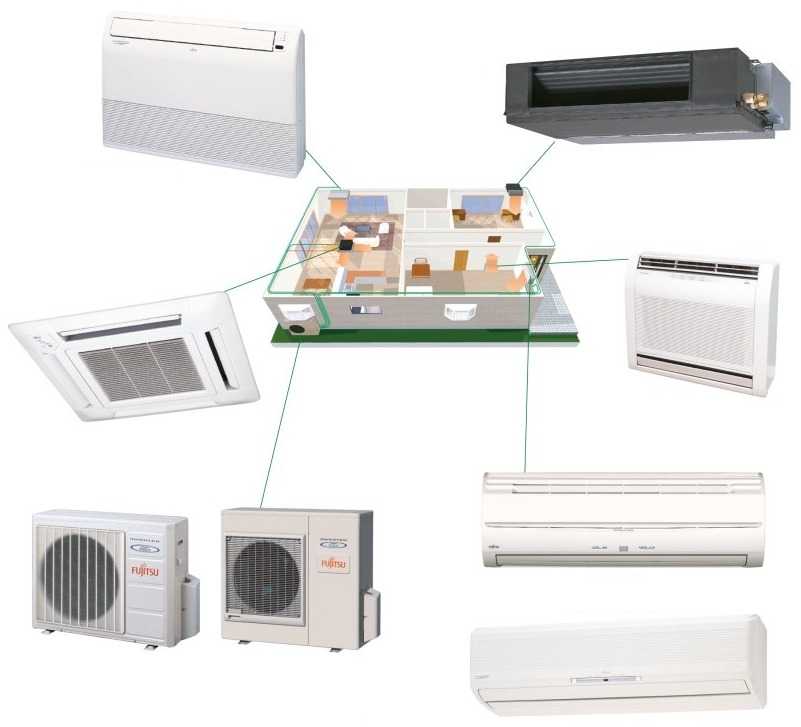

Все кондиционеры делятся на два типа. Первый — простые сплит-системы , в которых конденсатор и испаритель разнесены по разным блокам: внешнему и внутреннему.

В загородном доме с большим количеством комнат уместнее второй тип системы кондиционирования — мультисплит-система , где на множество внутренних блоков приходится всего один наружный. При этом есть один нюанс — все кондиционеры должны работать либо на охлаждение, либо на нагрев. Да и количество внутренних приборов ограничено — на один внешний блок их может быть не более четырех. У обоих названных типов кондиционеров есть один важный недостаток — они потребляют достаточно много электроэнергии (около 7 киловатт в час).

Энергосберегающие технологии реализованы в системах mini VRV — мультизональных системах . Потратив электроэнергию на то, чтобы набрать нужную температуру, двигатель сбрасывает мощность и лишь поддерживает необходимый климат, позволяя, таким образом, экономить до 50% электроэнергии. При этом архитектура системы обеспечивает размещение до 9 внутренних блоков кондиционирования на 1 внешний. Сама аббревиатура VRV расшифровывается как Variable Refrigerant Volume, что в переводе означает Переменный объем хладагента.

Монтаж

Монтаж канальных кондиционеров занимает больше времени, чем установка той же сплит-системы. Дело в воздуховодах: их необходимо не только закрепить на потолке и подключить к системе, но и рассчитать длину. Мы разбили монтаж на несколько этапов.

Установка блоков

Мы предлагаем следующую схему монтажа:

  1. Выберите место для монтажа. В идеале проект должен составить грамотный специалист, который сможет учесть как технические, так и эстетические особенности. Наружный блок лучше установить на северной или западной стороне. При необходимости продумайте установку козырька для внешнего блока;

  2. Смонтируйте кронштейн для наружного блока, а затем поставьте на него и сам кондиционер. Между кронштейном и аппаратом не забудьте положить резиновые прокладки-виброгасители. Блок должен быть смонтировать строго горизонтально, без перекосов. Во время установки используйте строительный уровень. Расстояние между блоком и стеной — 10-15 см;

  3. В наружной стене просверлите два отверстия. Одно — диаметром около 8-10 см. Через него будут выводиться коммуникации. Второе отверстие по диаметру должно совпадать с диаметром воздуховода, который предназначен для подмеса свежего воздуха;

  4. Установите внутренний блок. Лучше всего монтировать его прямо к потолку или стене. Используйте прочную монтажную пластину и виброгасящие резиновые прокладки;

  5. От внутреннего блока прокладывается основная электролиния для питания кондиционера. Затем от внутреннего к наружному блоку прокладывается вспомогательная (межблочная) линия. Не стоит подключать аппарат к квартирной электросети, она может не выдержать большой мощности кондиционера. Обязательно нужно поставить автомат и УЗО. Это залог безопасности и комфортной эксплуатации системы кондиционирования.

Монтаж фреоновой магистрали

  1. Рассчитайте длину фреоновой трассы и добавьте к этой цифре еще 1 метр. Магистраль должна быть с запасом;

  2. Нарежьте медные трубки в соответствии с расчетам. Используйте труборез. Ни в коем случае не применяйте ножовку! При резке труб ножовкой металлическая стружка попадает внутрь, что впоследствии негативно влияет на работу системы;

  3. Согните трубы в нужных местах при помощи трубогиба. Не стоит выполнять эту работу вручную. Сгиб должен быть плавным, без заломов. Этого невозможно добиться, если сгибать трубы руками;

  4. Наденьте теплоизоляционный материал на трубки. Либо сразу купите теплоизолированные;

  5. Сделайте развальцовку концов трубок. При помощи фланцев присоедините трубки к штуцерам блоков. Затягивайте крепеж с достаточной, но не избыточной силой.

После монтажа ОБЯЗАТЕЛЬНО нужно проверить герметичность всех соединений. Для этих целей традиционно используют мыльный раствор и насос. Раствор наносится на все соединения, после чего с одному концу магистрали присоединяет насос. Накачивая воздух, наблюдайте за соединениями. если где-то появились пузыри, значит есть утечка.

Заключительный этап

Монтаж почти закончен. Осталось выполнить несколько заключительных задач. В частности, необходимо смонтировать воздуховоды и произвести вакуумирование системы. Подробно о вакуумировании мы рассказывали ранее. Обязательно прочтите, чтобы детальнее разобраться в этом вопросе.

После вакуумирования система заправляется фреоном и тестируется. На тестирование уходит около часа. Режимы работы не переключаются мгновенно. Чтобы охлаждение полностью сменилось на обогрев, нужно подождать 5-15 минут. Поэтому процессс проверки работоспособности занимает так много времени.

Особенности кондиционеров с приточной вентиляцией

Такие устройства состоят из двух основных частей:

  1. Наружная. В ней размещены компрессор, конденсатор и тепловой насос (рекуператор).
  2. Внутренняя. Там находятся вентилятор, фильтрационная система, устройство охлаждения и управляющий блок.

Внутренняя часть часто выполняется в виде канального кондиционера. Ее размещают за фальшпотолком.

Наружную крепят на фасадной стене, ее связывают с внутренними трубками для циркуляции теплоносителя и воздуховодом. Уличный воздух подается вентилятором в смесительную камеру. Там его смешивают с воздушным потоком из помещения, фильтруют и подают во внутреннюю часть устройства.

При необходимости воздух нагревают, охлаждают или осушают и подают в комнату. Автоматизированная система управления переключает режимы работы в зависимости от заданных параметров температуры и влажности воздуха, а также уличной температуры.

Устройство обладает следующими преимуществами:

  • возможность стабильной работы при отрицательных температурах на улице;
  • многоэтапная очистка воздуха от различных загрязнений;
  • простота управления, большинство функций автоматизировано;
  • возможность подсоединения нескольких внутренних блоков к единому мощному наружному;
  • малошумность.

Такие системы подходят как для частных домов, так и для офисных зданий.

Этапы монтажа

Инвертор с забором воздуха с улицы и его очищением устанавливается в несколько этапов. Для работы потребуются инструменты, а также различные расходные детали в виде крепежей. Обычно они входят в комплект с устройством, но при необходимости их несложно докупить:

  • В первую очередь всегда устанавливается внешний модуль, при этом он должен находиться на уровне ниже подоконника. Желательно сразу определить точку крепления так, чтобы внутренняя часть и внешняя находились ближе друг к другу.
  • Чтобы соединить модули между собой, в стене проделывается специальное отверстие под межблочную трассу. Предварительно стоит убедиться, выдержит ли поверхность сверление и другие работы.
  • Блок должен устанавливаться строго в горизонтальном положении, иначе из него будет течь конденсат, а также функционирование нарушится, что может привести к поломкам и необходимости ремонта.
  • Когда блоки соединены между собой, к внутреннему модулю подсоединяются медные трубки и кабели питания, согласно схеме, указанной производителем в инструкции. Во время фальцовки гаек нельзя их перетягивать слишком сильно, иначе трубки могут повредиться, нарушив герметичность, что приведет к утечкам охлаждающего вещества.
  • Систему подготавливают к работе, проводя вакуумизацию при помощи специального насоса, чтобы убрать воздух и лишнюю влагу. Затем закачивают охладитель. Если все в порядке, то проводится серия тестов и наладочных работ, после чего кондиционер может использоваться в нужном режиме.

Кондиционеры с приточной системой

Переход на водяной подогрев

Закончился 2013 год эксплуатации приточки совместно с канальным кондиционером.
Было потрачено 6700 КВт электроэнергии. Большая часть пошла на нагрев воздуха зимой электрическим калорифером.

Запланировал переход с электричества на воду. Из чего будет состоять система:

  • Контролер автоматики — OPTIMUS 911. Выбрал его по нескольким причинам:

    • умеет управлять моим вентилятором по сигналу 1-10 В
    • умеет одновременно управлять водяным нагревателем по сигналу 1-10 В и плавно электрическим калорифером по ШИМ. Электрический калорифер подключается, если у водяного не хватает мощности.
    • умеет автоматически снижать скорость вентилятора, при снижении температуры обратной воды ниже дежурного значения.
    • имеет несколько режимов защиты от замораживания: по температуре воздуха, по температуре обратной воды, по капиллярному термостату.
  • Водяной калорифер Systemair VBC 200-2

  • Смесительный узел с трехходовым краном и приводом управления по сигналу 1-10 В

  • Рециркуляционный насоса для малого контура

Параметры системы отопления:

  • Давление в системе отопления 6-10 Атм
  • Температура — от 45 °C (на улице 0 °C) до 70 °C (на улице -28 °C)

Несколько фоток, во что превратилась система после перевода на воду

  • так выглядят электрический и водяной калориферы

  • щиток автоматики

  • смесительный узел

Вентиляция коттеджей и офисных помещений

Приточная установка Breezart с водяным калорифером

Система вентиляции коттеджа, загородного дома или офиса имеет ряд особенностей.

Производительность вентиляционной установки для помещений общей площадью от 150 до 500–700 м² должна составлять 1000–3500 м³/ч. При такой производительности мощность калорифера будет около 20–30 кВт, поэтому в частных домах обычно устанавливают приточные установки с водяным калорифером, в которых для нагрева воздуха используется горячая вода из центральной или автономной системы отопления. Водяные ПУ конструктивно сложнее электрических, поскольку для них необходимы смесительный узел с насосом, а также многоуровневая система защиты от замерзания воды в калорифере, включающая набор датчиков и воздушный клапан с возвратной пружиной (для гарантированного перекрывания входного воздушного канала при отключении электропитания).

Пример проекта системы кондиционирования и вентиляции загородного дома

Breezart Aquaприточные установки с охлаждениемкомпрессорно-конденсаторным

Другой особенностью является то, что приточная установка является лишь частью сложной климатической системы, которая обычно включает несколько кондиционеров, канальный увлажнитель, независимую систему вентиляции для бассейна и другие элементы. Поэтому для выбора оборудования и проектирования подобных систем рекомендуем обращаться к специалистам.

Обзор рынка систем вентиляции Рекуператор для квартиры и загородного дома

Можно ли совместить систему вентиляции и кондиционирование?

Соответственно есть 2 варианта:
а) поставить канальный кондиционер с подмешиванием приточного воздуха или вмонтировать его в приточную линию,
б) вмонтировать охладитель, работающий в паре с ККБ в приточную линию вентиляционной установки.

А. Поставить канальный кондиционер или вмонтировать его в приточную линию

В данном варианте канальный кондиционер работает на рециркуляцию как показано на рисунке выше, забирает воздух из помещения и отдает его туда же, но в заборный патрубок кондиционера добавлена простейшая приточная система. Отдельно может располагаться вытяжная линия с вытяжным вентилятором. Таким образом, воздух поступает с улицы, обрабатывается кондиционером и проходит в помещение. Преимущества: экономия пространства, меньше воздуховодов и решеток, меньше стоимость, все спрятано за подшивным потолком, приточный воздух дополнительно очищается и охлаждается, можно эксплуатированть вентиляцию и кондиционирование по отдельности.

Недостатки подобной системы  совмещения кондиционера и вентиляции:

Количество приточного воздуха не может превышать 30% от общего расхода кондиционера, обязательно нужно место за подвесным потолком, воздух будет охлаждаться и нагреваться только до определенной наружной температуры (до -25 градусов у более дорогих инверторных моделей, до -5 градусов у неинверторных моделей). Несмотря на некоторые недостатки такое решение очень хорошо себя зарекомендовало. При наличии необходимого места и использования хорошего оборудования можно создать качественную, всепогодную систему, при этом сэкономив до 20% стоимости. Этот вариант рекомендуется использовать везде, где не нужно большое количество приточного воздуха. Но например в помещении, где нужен 10-ти кратный воздухообмен, такая система зачастую не сможет пропустить такое количество.

Б. Вмонтировать охладитель в приточную линию вентиляционной установки

В этом случае проектируется стандартная приточно-вытяжная система вентиляции, а в приточную линию просто монтируется охладительный блок. Это дает уменьшение занимаемого пространства, снижение затрат на обогрев или охлаждение помещения (т.к. охладительный блок часто может и нагревать), снижение количества воздухораздающих устройств. К сожалению, такой вариант не всегда возможен. Дело в том, что количества приточного воздуха может не хватить для нормального охлаждения всего помещения, ведь на рециркуляцию (повторное прохождение через охладитель) он уже не идет. Это происходит потому, что кондиционер прогоняет весь воздух помещения через себя 7-10 раз в час, а вентиляция обычно — 3-5 раз. И компрессорно-конденсаторный блок попросту не справляется. Как показывает практика, это решение применимо только на небольших помещениях (до 200 м2). Кроме того, нужно помнить, что выключить вентиляцию, а кондиционирование оставить не выйдет.

Отдельной темой является доработка одной из вышеперечисленных систем рекуператором, что значительно повышает эффективность и охлаждения, и нагрева. Такой вариант будет одним из самых экономичных.. Затраты на охлаждение-нагрев помещения будут приблизительно на 30-40% ниже, чем при работе без рекуператора. Можно резюмировать, что соединив вентиляцию и кондиционирование на объекте при помощи наработанного решения с канальниками и подмесом свежего воздуха, можно значительно снизить начальные затраты, дальнейшие затраты на поддержание температуры, сэкономить пространство. Противопоказания для инсталяции кондиционеров, совмещенных с приточной вентиляцией немного, поэтому если Вы заинтересованы в подборе и монтаже такой системы — позвольте нам совершенно бесплатно проконсультировать Вас,  разработать для Вас концепцию и смету Вашего варианта!

Осуществляем проектирование и монтаж кондиционеров с приточной вентиляцией в Киеве и области. Выполнили множество подобных решений.  Закажите консультацию или звоните по тел. (044) 221-93-35, (067) 939-29-29

Первое тестирование системы

Как только дали отопление, сразу начал тестировать систему

  • расход воздуха пока на минимуме — около 100-120 м3/час
  • перепад давления в сети отопления на грани чувствительности манометра — 0,1-0,2 Bar.
  • без насоса циркуляция через калорифер очень низкая — 90 л/час
  • при включенном насосе циркуляция поднялась до — 180-200 л/час
  • температура подающей воды — 35-37 °C
  • температура обратной воды — 30-31 °C
  • температура на улице — около 0 °C
  • температура в канале — 23 °C

Тестирование в экстремальных режимах:

  • старт системы с перекрытыми кранами, без подачи теплоносителя
    • циркуляции в калорифере нет, он наполнен горячей водой — температура обратки +35 °С
    • Контроллер открывает наружную заслонку и включает вентилятор (скорость — 30% — 100-120 м3/час)
    • температура обратки не меняется, так как нет потока, температура в канале начинает падать
    • через пару минут температура в канале упала до +15 °С (термостат защиты от замораживания настроен на +10)
    • включился электрический подогреватель и через несколько минут вытянул температуру до уставки
    • попробовал такой же эксперимент при высокой скорости вентилятора — 60%. Электрический подогреватель не успел включиться — сработал капиллярный термостат защиты — система обиделась и выключилась
  • работа системы без циркуляционного насоса
    • температура обратки +35 °С, система нормально стартует
    • через пару минут температура обратки падает до +25 °С, температура в канале не поднимается выше +18 °С
    • включился электрический подогреватель и через несколько минут вытянул температуру до уставки
  • нет электричества и рециркуляции, аварийная остановка системы
    • температура на улице -3 °С
    • температура обратки +37 °С
    • перекрыл краном подачу воды и выключил контроллер (перевел в дежурный режим)
    • заслонка закрывалась примерно 40 сек. Аварии по капиллярному термостату не было (он установлен на +15 °С).
    • включил Контроллер и включил подачу воды.
    • контроллер показал температура обратки +27 °С.

Впечатления после первой ночи эксплуатации:

  • ночью система работала с включенным циркуляционным насос (расход воды около 200 л/час) и расходом воздуха около 120 м3/час.
  • электрический калорифер не включался (проверяю расход по отдельному счетчику)
  • трехходовой клапан открыт не полностью — есть небольшой запас по мощности
  • в квартире установлено 5 батарей — на них термоголовки, выставленные в среднее положение. Все батареи были умеренно теплыми
  • расход тепла по счетчику отопления за 10 часов — 12 кВт*час включая батареи

Почему задумался про перевод на воду

Причин было три:

  • во первых водяной калорифер не “выжигает” кислород. Температура носителя от 45 °C (на улице 0 °C) до 70 °C (на улице -28 °C). Электрические калориферы в основном управляются по ШИМ с периодом около 1 минуты. Но так как площадь контакта с воздухом очень маленькая, то приходится держать высокую температуру.
  • во вторых была идея сэкономить за счет более дешевых цен на теплоноситель.
  • в третьих, наверное самое главное, мне было интересно. Интерес как раз и перевесил все предупреждения специалистов.

Оценка экономики перехода с электричества на воду:

  • данные по среднесуточной температуре в регионе проживания брал с какого-то сайта
  • температуре воздуха в канале взял в 15 °C, но по опыту лучше брать 19 °C
  • по оптимистичным оценкам экономия от воды — 5 000 — 7 000 руб./год (цены 2012)
  • стоимость оборудования и работ в районе 50 000 руб
  • прогнозная окупаемость — 8-10 лет

Что хотел реализовать:

  • летом работает просто приточка + кондиционер (при необходимости) в обход калорифера
  • зимой днем работает нагрев вода + электричество (приоритет на воду)
  • зимой ночью работает нагрев электричество + вода (приоритет на электричество — так дешевле)

Как говорится “Гладко было на бумаге, да забыли про овраги”.

Фильтрация воздуха

После года эксплуатации озадачился вопросом замены фильтров. Решил поискать на рынке, какие есть аналоги.

Вариант 1 — купить фильтрующий материал и сшить фильтр самому.

  • разобрал один старый фильтр и сделал выкройку — размер листа 350х2000 мм.
  • ниже фото материала:
    • Материал прогрессивной плотности. Снаружи рыхлый, внутри — очень плотный.
    • NF300 — очень похож на то, из чего был сделан оригинальный фильтр. Легко гнется, сшить из него фильтр легко.
    • NF500/PS — очень плотный, даже жесткий. Сделать из него что-то похожее на оригинал не получится.
    • NF400/P — как раз то, что надо
  • Шитьем пока не занимался.

Вариант 2 — заказать фильтр в сборе.

Качество изготовления отличное, идеально сел в родной корпус FFR 200. Для себя решил, что буду заказывать — это 2-3 кратная экономия к оригиналу.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
