Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеля

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

  • отсутствие впереди буквы А говорит о том, что жилы медные;
  • первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
  • вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
  • «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет. Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

  • ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
  • ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1. Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
  • ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
  • ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм² — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам.

Особенности монтажа ВВГнг

Скрытая прокладка. Преимуществом данного вида является минимизация механического повреждения кабеля и обеспечение аккуратного внешнего вида. Прокладка выполняется внутри строительных конструкций, в существующих нишах, в подготовленных углубления в стенах (штробах), в бетонную стяжку на полу и под облицовочными элементами интерьера. Исключением среди строительных материалов является монтаж в деревянных стенах. В таких случаях необходима дополнительная защита в виде металорукавов или труб из негорючих материалов

При скрытой прокладке ВВГнг важно использовать кабельную продукцию надежных производителей, так как при замене возникнут трудности с ремонтом.

Наружный монтаж. Благодаря высокой устойчивости к воздействию внешней среды, допускается прокладка кабеля марки ВВГнг открытым способом

Проводка разрешена на кирпичных, бетонных и других видах твердых поверхностей, с негорючим или трудно горючим покрытием. При прокладке по деревянным поверхностям необходимо применять металлорукава, пластиковую гофру, трубы из металла и пластика. При необходимости перехода по воздуху кабель можно подвешивать на струнах, тросах при обеспечении защиты от излишнего провисания и механического повреждения.

Прокладка на лотках и коробах. Технические требования разрешают прокладывать ВВГнг в кабельных эстакадах, галереях, специализированных лотках и коробах. Лотки представляют собой открытые конструкции, а короба – закрытые. Они крепятся к стенам или потолкам. Высота установки лотков и коробов должна быть не менее 2 м от уровня пола. Однако если помещение предназначено для персонала, прошедшего соответствующее обучение, то высота не нормируется. ВВГнг допускается к групповой прокладке. Максимальное количество кабеля на лотке зависит от сечения проводника и ширины лотка. При прокладке рядами необходимо выдержать расстояние в 5мм в свету, в остальных случаях это расстояние увеличивается в четыре раза.

Монтаж в земле. Прокладка ВВГнг под землей должна выполняться при обеспечении дополнительной защиты (трубы, тоннели), так как в его конструкции отсутствует броня. ПУЭ предусматривает, что небронированные кабели должны обладать стойкостью к механическим воздействиям при монтаже и ремонтных работах. Для защиты ВВГнг чаще всего применяются двустенные гофрированные трубы и технические полиэтиленовые трубы. Стальные трубы запрещены для прокладки вне помещений.

Расшифровка маркировки и возможные модификации

Расшифровка маркировки кабеля

При ознакомлении с кабельной продукцией марки ВВГ внимание, прежде всего, обращается не столько на внешний вид, сколько на маркировку. В ней содержатся данные о материале и сечении токоведущих жил, а также подробная информация о типе изоляции внутренней и наружной оболочки. Расшифровка и применение базовых проводов ВВГ имеют непосредственную связь, проявляющуюся в следующем:

Расшифровка и применение базовых проводов ВВГ имеют непосредственную связь, проявляющуюся в следующем:

  • отсутствие на первой позиции буквы «А» означает, что в качестве материала жил использована чистая медь;
  • два значка «В» указывают на то, что оболочки отдельных жил и внешняя общая изоляция выполнены на основе прочного поливинилхлорида;
  • стоящая на следующей позиции буква «Г» свидетельствует о том, что кабель не имеет защитной брони, такое изделие не допускается применять для прокладки под землей;
  • буква «Т», добавленная к основному обозначению через дефис, указывает на тропическое исполнение данной модели.

Следующие за основным обозначением символы следует понимать как варианты исполнения, отличающиеся некоторыми техническими показателями.

Для точной расшифровки марки провода ВВГН, например, потребуется знать значение последнего символа «Н», указывающего на особую модификацию данного изделия. В качестве примера обозначения рассмотрим образец кабеля марки ВВГ-Т 3х25-0,66.

  • это модель кабеля ВВГ, выполненного в тропическом варианте;
  • само изделие имеет в своем составе три монолитные жилы;
  • сечение каждой из них составляет 25 мм2;
  • эта марка кабеля рассчитана на работу при эффективном напряжении не выше 0,66 кВ.

Негорючее исполнение ВВГ

Силовой кабель ВВГнг

Маркировка по пожарной безопасности выражается в наличии на конце приставки из символов «НГ» указывающей, что данный образец кабеля относится к негорючим исполнениям. В его оболочку при производстве добавляются специальные ингредиенты, способствующие затуханию горения.

Кабель ВВГНГ многопроволочный и его модификация со значком LS являются разновидностью негорючего типа, образующего минимумом дыма при тлении и совсем не выделяющего токсинов. Такие изделия сохраняют работоспособность длительное время и применяются в системах аварийного освещения и местах с повышенными требованиями к пожарной безопасности.

Еще одна разновидность кабельной продукции под обозначением ВВГНГ HF характеризуется тем, что не содержит в своей оболочке галогенных веществ (включая хлор). А изделие марки ВВГНГ FRLS относится к модификации, отличающейся максимальной устойчивостью к открытому огню в условиях групповой прокладки. Его способность сопротивляться воздействию открытого пламени с минимальным образованием дыма объясняется наличием во внешней защитной оболочке особого слюдяного компонента.

Форма жил и оболочки кабеля

Формы сечения кабеля в зависимости от количества и формы жил

По форме оболочки кабельные изделия делятся на плоские и круглые образцы. В качестве примера рассмотрим провод ВВГП НГ расшифровка и применение которого связаны со следующими особенностями:

  • обозначение указывает на то, что это плоский силовой провод с двумя или тремя жилами;
  • провод ПНГ применяется для прокладки в труднодоступных местах;
  • при наличии кабеля этой марки проще вести трассировку с большим числом плоских изгибов.

Во всех остальных модификациях форма у оболочки стандартная (округлая).

По конфигурации сечения отдельных медных проводников известные образцы ВВГ делятся на изделия с круглыми и сегментными шинами.

ВВГнг кабель расшифровка — особенности процесса

Итак, давайте с учетом приведенной выше информации проанализируем значение аббревиатуры. Кабель ввгнг расшифровка будет выглядеть следующим образом:

  1. Буква (В) указывает на то, что жилы изолированы поливинилхлоридом;
  2. Этот же материал был использован и для изоляции наружной оболочки – вторая буква (В);
  3. Защитной брони нет — ввг расшифровка проводаотчетливо на это указывает.

Профессиональные электромонтеры назвали бы такой кабель «винил-винил голый». Упрощенная ввг провод расшифровка.

Помимо этого, стоит обратить внимание на отсутствие в приведенной маркировке буквы (А) – это указывает на то, что кабель сделан из меди.  Обозначение нг указывает на то, что данная разновидность кабеля не способствует распространению горения

Данная характеристика очень важна, так как во многих помещениях требуется повышенная пожарная безопасность, которую должен иметь провод ввг (расшифровка поможет характеризовать его свойства).

Как уже было написано выше, рассматриваемый  проводник на сегодняшний день представлен в двух модификациях (нг-hf и нг-ls). В свою очередь, эти особенности дают такое преимущество, как  fr (устойчивость к возгоранию).

Еще один интересный момент – очень часто, наряду с классическим ВВГ-проводом, можно увидеть кабели с буквой «П» в конце маркировки. Различие между ними будет заключаться только лишь в форме – кабель, обозначенный таким образом, выглядит плоским.

Выводы относительно того, насколько важна расшифровка ввг провода не только для профессионалов, но и для людей, предпочитающих делать все у себя дома своими руками.

ВВГнг расшифровка кабелей не является чем – то сложным, если понять принцип того, как надо ее проводить. Подборка провода ввг, расшифровка его характеристик, позволяет подобрать наиболее подходящий вариант для использования в конкретном помещении.

Проверка качества АВВГ в лабораторных условиях

Чтобы подтвердить соответствие заявленным технико-эксплуатационным требованиям, используют различные способы проверки качества. Лучше всего отдать кабель на испытание в специализированные лаборатории.

Сначала проверяется его внешнее состояние: убедитесь в отсутствии трещин и других следов механических повреждений. Далее в разрезе подсчитывается количество жил, записывается цвет их изоляции, после чего полученные данные сверяются с информацией из технической документации, приложенной к товару. Затем начинаются более кропотливые проверки: подсчитывается число проволок каждой жилы (если это не монолитный кабель с приставкой «ож»).

В лаборатории убеждаются в отсутствии пробоев на изоляции, проверяют ее на прочность. Омметр и мультиметр позволяют определить сопротивление.

Особенности технической эксплуатации

АВВГ используется во многих сферах жизнедеятельности. Это незаменимый электротехнический компонент при построении распределительных подстанций на промышленных объектах, обустройстве щитовых местных линий электропередач. Он нередко применяется при прокладке проводки внутри жилых помещений и производственных цехов.

В процессе прокладки и эксплуатации кабеля АВВГ нужно гарантировать отсутствие механических и компрессионных повреждений, поскольку изделие не защищено бронированной лентой. Провод отличается высокой чувствительностью к растяжению, которое может повредить изоляционный слой из поливинилхлорида. Таким образом, в процессе прокладки по стенам или опорным столбам нужно обеспечить минимальное провисание.

Если требуется прокладка в грунте, то следует покупать кабель с маркировкой АВВГз. Данные изделия отличаются от обычного АВВГ-провода более плотным расположением жил. Для уменьшения свободного пространства внутрь добавляют ПВХ-пластикат, который также применяется для производства внешней оболочки. Для начала выкапывается траншея, затем создается песчаная подушка, а уже после укладывается кабель. Убедившись в отсутствии натяжения, трассу засыпают слоем песка толщиной не менее 150 мм.

Кабель АВВГнг является идеальным вариантом для обустройства электросетей на объектах с повышенными требованиями к пожарной безопасности, где необходимы изделия негорючего типа. Приставка «нг» означает отсутствие горения даже в том случае, если компоненты прокладываются пучками.

Где можно использовать

В бытовой сфере активно используется АВВГ-кабель с небольшим сечением жил – до 6 кв. мм. Наличие двойного защитного слоя (изоляция жил и внешняя оболочка) позволяет применять изделие для открытой проводки без кабель-каналов. С другой стороны, пластиковый короб сохраняет эстетичность, поэтому все-таки рекомендован к эксплуатации. Если планируется организация проводки скрытого типа, то кабель следует прятать внутри гофры.

ПВХ-пластикат позволяет противостоять ультрафиолетовым лучам, поэтому кабель АВВГ может размещаться даже на улице, под открытым небом. Конструкция провода позволяет защитить его от воздействия пыли и влаги, поэтому можете смело обустраивать электрические цепи в более влажных помещениях – подвалах, погребах и там, где высока вероятность появления плесени.

Требования к хранению и транспортировке

Кабель поставляется и хранится на специальных деревянных барабанах. В процессе намотки концы провода фиксируют на «щеке» барабана, что упрощает проверку изделия. Срок хранения АВВГ зависит от условий:

  • под открытым небом – 2 года;
  • под навесами в павильонах – 5 лет;
  • на специализированных складах – 10 лет.

Не стоит путать барабаны с бухтами. Тем не менее, АВВГ может перевозиться и храниться в последних, но вес одной должен составлять до 25 кг. Дополнительно бухта комплектуется упаковкой, исключающей произвольное разматывание. Независимо от выбора на изделие клеится этикетка или технический паспорт, который прячется в непромокаемую оболочку.

Методы прокладки

Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.

Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.

Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.

Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.

Открытое положение

Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.

Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева.

Скрытый вариант

Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах.

Расположение под землёй

Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки.

Строение кабелей

Kabel в переводе с голландского языка – это трос или канат. Силовой кабель представляет собой конструкцию из изолированных жил, окруженных общей изоляцией и защитной оболочкой. Внешняя оболочка, защищающая проводники от механических воздействий, может быть усилена броней. Все силовые кабели имеют одинаковое строение. В зависимости от исполнения могут отличаться материалами, из которых изготовлены отдельные элементы.

В состав структуры СК входят:

  • жила, проводящая ток;
  • изоляция этой жилы (фазная);
  • оболочка, покрывающая все имеющиеся в кабеле жилы.

К сведению. Кроме того, в структуру кабеля могут входить различные покрытия и заполнители, препятствующие слипанию жил с изоляцией или различных изоляционных слоев между собой (пленка, тальк).

Токопроводящая жила

Круглая, сегментная или секторная форма – вот основные конструктивные формы тоководов в кабеле. Линейка сечений жил стандартная, сами проводники изготовлены из алюминия или меди.

Кабели с разной формой жил

Фазная изоляция

Каждый фазный проводник в кабеле покрыт индивидуальной (фазной) изоляцией. Ещё П.Л. Шиллинг в середине 19 века использовал гуттаперчевую изоляцию для проводов, по которым в море взрывали мины.

Современная фазная изоляция должна отвечать следующим требованиям:

  • гибкость;
  • механическая прочность;
  • электрическая прочность.

Выбор между гибкостью и уменьшением толщины всегда проблематичен. Электрическая прочность – вот главный показатель для изоляции. Она может быть выполнена из сшитого полиэтилена, поливинилхлорида, резины или пропитанной маслом бумаги.

Важно! Если уменьшить толщину, повысится гибкость, понизится вес, и улучшится теплоотвод, значит, кабель может выдерживать большой рабочий ток. Снижение толщины изоляции ведёт к вероятности пробоя, следовательно, снижается электрическая прочность

Внешняя оболочка

Это защитный слой, покрывающий всю сложную конструкцию СК. Внешняя оболочка может быть выполнена из ПВХ (поливинилхлоридный пластикат)

К примеру, ввгп нг, если обратить внимание на его маркировку, имеет такую оболочку из ПВХ

Дополнительные элементы

К ним относятся компоненты, позволяющие повысить внутреннюю изоляцию, прочность и защищённость жил. Дополнительные элементы могут быть следующими:

  • экранирующая оплётка;
  • поясная изоляция;
  • подкладка (подушка) под броню;
  • защитный внешний слой из металлических лент (броня);
  • внутренний заполнитель промежутков между проводниками.

Количество и сечение жил

В СК может входить от 1 до 5 токоведущих проволок. Номинальное сечение проводников лежит в интервале от 1,5 до 1000 мм2. Они в СК имеют одинаковое сечение, но в четырехжильных кабелях один из проводников может быть меньшего сечения. Обычно это зануляющий проводник.

Таблица сечений жил силовых кабелей

Технические характеристики кабеля ВВГ

Об особенностях использования разных видов кабеля ВВГ рассказали выше, а сейчас речь пойдет о технических параметрах проводников этой марки.

  • Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
  • Температурный режим эксплуатации — от -50°C до +50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
  • Изгибать можно с ограничениями:
    • ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
    • с многожильными — 7,5 радиусов (за счет большей гибкости).
      Есть плоские варианты (двух и трехжильные)
  • Допустимая температура нагрева проводников:
    • при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от +160°C до +250°C.
    • при нормальной эксплуатации +70°C
    • в режиме перегрузки +90°C.
  • Огнестойкость кабелей ВВГ не менее 180 мин.

Необходимо сказать, что технические характеристики кабеля ВВГ зависят не только от конкретного вида, но и от производителя. Потому перед покупкой смотрите паспорт кабеля (можно попросить у продавца). Выше приведены параметры, общие для всех марок кабеля ВВГ.

Не удивительно, что эти проводники очень популярны — при хороших технических показателях они стоят относительно немного, использоваться могут практически везде — как на предприятиях и в офисах, так и в домах и квартирах.

Сечение и количество жил

Сечение жил кабеля ВВГ любой марки может быть от 1,5 мм² до 240 мм². В продаже обычно находятся проводники с жилами до 35 мм², остальные, более крупные размеры надо заказывать.

Как уже говорили, бывают кабели ВВГ с 2, 3, 4 и 5 жилами. Количество жил прописывается сразу после аббревиатуры: ВВГ 2 х 3,5; ВВГнг 4 х 4 и т.д. Первая цифра и есть количество жил, вторая — сечение проводника.

Примерный ассортимент кабелей ВВГ

Могут быть кабели ВВГ с проводниками «нейтрали» и » заземления». Причем есть варианты, в которых защитные провода идут такого же сечения, есть — с меньшим диаметром (для экономии меди и более низкой стоимости). Чаще всего меньшего размера делают «земляной» проводник, в некоторых вариантах немного меньше делают и «нейтраль». Если защитный проводник имеет меньший диаметр, его обозначают как +1. Например, ВВГнг 4 х 4,0+1 (читать как 4 провода сечением 4 мм² и 1 на шаг меньше 2,5 мм²). Такие варианты кабеля ВВГ тоже стандартизованы, их параметры приведены в таблице ниже.

Параметры кабелей ВВГ с жилами разного диаметра

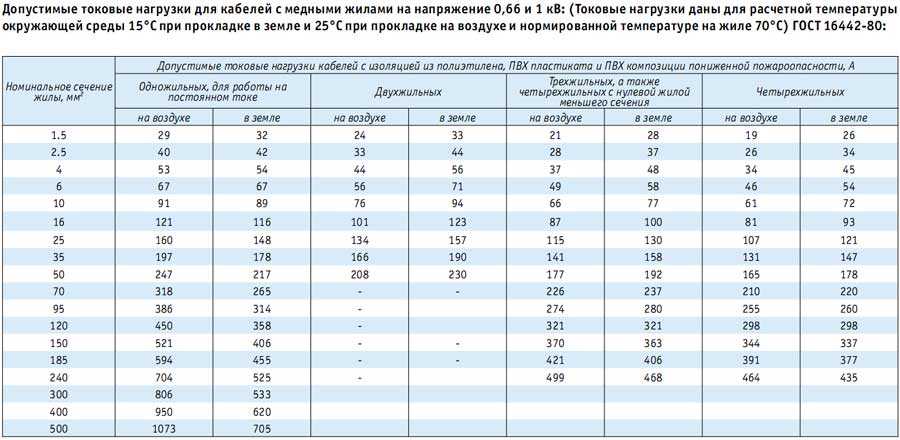

Длительно допустимый ток

При подборе сечения кабеля более правильная методика — по максимальному току. В связи с этим нормируется такая характеристика как длительно допустимый ток. Он зависит от количества и сечения жил, а также от способа прокладки — открытой или закрытой.

Сечение жил Длительно допустимы ток
с двумя основными жилами с тремя основными жилами с четырьмя основными жилами
1,5 мм² 24 А 21 А 19 А
2,5 мм² 33 А 28 А 26 А
4 мм² 44 А 37 А 34 А
6 мм 56 А 49 А 45 А
10 мм 76 А 66 А 61 А
16 мм 101 А 87 А 81 А
25 мм 134 А 115 А 107 А
35 мм 208 А 177 А 165 А

Выпускаются две модификации кабелей ВВГ — с номинальным напряжением 0,66 кВт и 1 кВт.

Назначение и особенности применения

Кабель ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках с частотой 50 Гц и рабочим напряжением от 660 до 1000 В.

Его используют с целью монтажа, ремонта или полной замены проводки в зданиях жилого и промышленного назначения. Усиленные виды подходят для установки в пожароопасных, влажных, подземных помещениях.


ВВГ – лучший вариант электропроводки для дома. Заводские изделия полностью отвечают требованиям сертификации, пожаро- и электробезопасны, отличаются невысокой ценой и разнообразием видов

Кроме популярных видов, рассчитанных на частоту 50 Гц, есть модификации для применения при 100 Гц. При необходимости можно подобрать провода для 1-фазной или 3-фазной цепи, для монтажа внутри и снаружи зданий.

Если провод потягивается снаружи дома, ему нужна дополнительная защита – металлический рукав, прочный кабель-канал, специальный лоток или гофрированная труба.

Для проводки в земле, шахте, коллекторе защита должна быть максимальной, так как у изделия полностью отсутствует бронь. Специально для сложных условий прокладки есть другой вариант – бронированный кабель ВБбШв.

Устройство электропроводки в деревянном доме также требует защиты в виде металлорукава, негорючего канала или металлической трубы.

Сфера использования

Очень часто он используется во время прокладки в блоках, на специальных кабельных мостах, он может применяться на промышленных предприятиях, на энергостанциях, в распределительных и осветительных приборах, а также в обычных квартирах в роли проводки. Иногда ВВГ кабель можно увидеть в туннелях, вахтах, и похожих местах.

Обратите внимание! Не желательно прокладывать кабель в почве, хотя теоретически это возможно при условии пониженной коррозионности земли и отсутствии высоких механических загрузок. Также сфера применения ВВГ включает в себя места, где есть риск возникновения пожаров или взрывов. Одно из основных плюсов таких кабелей заключается в том, что если он проложен одиночно, то в случае пожара, он не будет распространяться

Это получается при помощи твердой оболочки, которая изготавливается из поливинилхлоридного сырья

Одно из основных плюсов таких кабелей заключается в том, что если он проложен одиночно, то в случае пожара, он не будет распространяться. Это получается при помощи твердой оболочки, которая изготавливается из поливинилхлоридного сырья

Также сфера применения ВВГ включает в себя места, где есть риск возникновения пожаров или взрывов. Одно из основных плюсов таких кабелей заключается в том, что если он проложен одиночно, то в случае пожара, он не будет распространяться. Это получается при помощи твердой оболочки, которая изготавливается из поливинилхлоридного сырья.


Процесс укладки

Но если все-таки есть риск для возгорания на объекте, то лучше использовать бронированный кабель. Необходимо проверять его время от времени на наличие повреждений.

ВВГ провод не желательно прокладывать под штукатуркой, для этого нужна дополнительная защита, а также низкое дымовыделение, поэтому в таком случае ВВГ можно заменить ВВГнг или ВВГнг ls.

Особенностью использования такого провода также будет то, что его прокладка выполняется без дополнительного прогрева, а температура не должна превышать −13 градусов. Необходимо подчеркнуть, что такая температура относится только к самому процессу работы — в дальнейшем температурный режим может быть от −50 до 70 градусов.

Расшифровка буквенных обозначений и виды ВВГ

Вид кабеля легко определить, даже если он упакован в бухту: на поверхность наружной изоляции наносится соответствующая маркировка. Среди множества буквенно-цифровых символов и вид кабеля. Что же обозначают эти общепринятые сочетания букв?

ВВГ – медный кабель, каждая жила которого защищена оболочкой из поливинилхлорида, и внешняя изоляция также изготовлена из ПВХ. «Г» – отсутствие брони или другой прочной оболочки для применения в агрессивных условиях.

Буквально это расшифровывается так:

  • «В» – винил;
  • «В» – винил;
  • «Г» – голый.

И жилы, и оболочки изготавливают из различных материалов, имеющих особые технические характеристики. Исходя из этого, выделяют и различные виды кабеля ВВГ.


Образец медного провода. По актуальным требованиям ПУЭ, алюминий нельзя использовать для изготовления жил с сечением менее 16 мм², большие пока допущены – из соображений экономии и более легкого веса

Соответственно, для домашнего использования идеально подходят медные изделия.

Наиболее востребованные виды силовых проводов.

ВВГнг – негорючий/пониженной горючести. Стойкость к возгоранию объясняется добавлением в пластик ингредиентов, не поддающихся горению. Если возникнет пожар, проводка не будет гореть сама и не возгорится от соседних кабелей.

ВВГнг LS – вид негорючего кабеля с низким газо- и дымовыделением. LS – это Low Smoke (низкий уровень дыма).

ВВГнг LSLTx – к вышеперечисленным качествам добавляется LTx – Low Toxic (низкий уровень токсичности). При возгорании из оболочки не выделяются опасные вещества. Максимально защищенный кабель подобного типа востребован в детских дошкольных и образовательных учреждениях, клиниках и больницах.

ВВГнг HF – в составе оболочки не присутствуют галогенные вещества, такие как хлор и др. HF – Halogen Free (без галогенов).

ВВГнг FRLS – кабель для группового монтажа, его особенность – максимальная устойчивость к возгоранию. FRLS – Fire Resistance (огнестойкий). Даже в течение 3-х часов кабель не будет возгораться и дымить благодаря слюдяной оболочке.

ВВГ-Пнг – провод плоской формы с 2-3-мя жилами, негорючий. Иногда именно плоский кабель удобнее соединять с другими проводами или размещать в плинтусах, коробах.


Все провода, не имеющие буквенного обозначения «п» в наименовании, имеют круглое сечение вне зависимости от количества токопроводящих жил, расположенных внутри, и вида изоляции

Для устройства домашних электрических контуров не нужно закупать дорогие виды с дополнительной защитой.

Обычно используют бюджетный кабель ВВГ, максимально подходящий для внутренних работ, или ВВГнг, если планируется групповой монтаж.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
