Монтаж проводки в деревянном доме: 3 популярных схемы

Проект электроснабжения дома

Для того чтобы правильно спроектировать электропроводку, необходимо установить общую мощность электрооборудования. Последовательность проведения работ по проектированию:

  1. Начертить план дома и указать расположение всех осветительных приборов, розеток, оборудования с индивидуальным подключением.
  2. На чертеже необходимо указать максимальную мощность приборов с учетом пусковых токов электродвигателей.
  3. Осветительная аппаратура подключается к отдельным группам электропитания, количество этих групп зависит от размеров дома и мощности осветительных приборов. Обычно для небольшого дома все светильники можно подключить к одной группе.
  4. Необходимо также предусмотреть освещение дворовой территории, причем, если дом используется как дача для временного проживания, целесообразнее подключить освещение двора на отдельный автоматический выключатель – таким образом, можно будет обесточить дом на время отъезда, не отключая внешнего освещения.
  5. Мощные бытовые электроприборы подключают к отдельной группе электропитания, через отдельный автоматический выключатель. К таким приборам относятся водонагреватели и электрокотлы, а также электрические печи, плиты, конвекторы – всё оборудование с большой потребляемой мощностью.  Для таких электроприборов необходимо прокладывать отдельный кабель.

По каждой группе необходимо рассчитать максимальную потребляемую мощность, просуммировав все электроприборы, которые могут быть включены в сеть одновременно. Также необходимо посчитать общую мощность всей нагрузки для выбора вводного автоматического выключателя.

Схема кухонной электропроводки

Розетки и осветительное оборудование

В местах, отмеченных для монтирования выключателей и розеток, нужно провести вырезку гнёзд для установки специальных металлических коробок. Технология установки включает в себя крепкую связь кабелей и коробки.

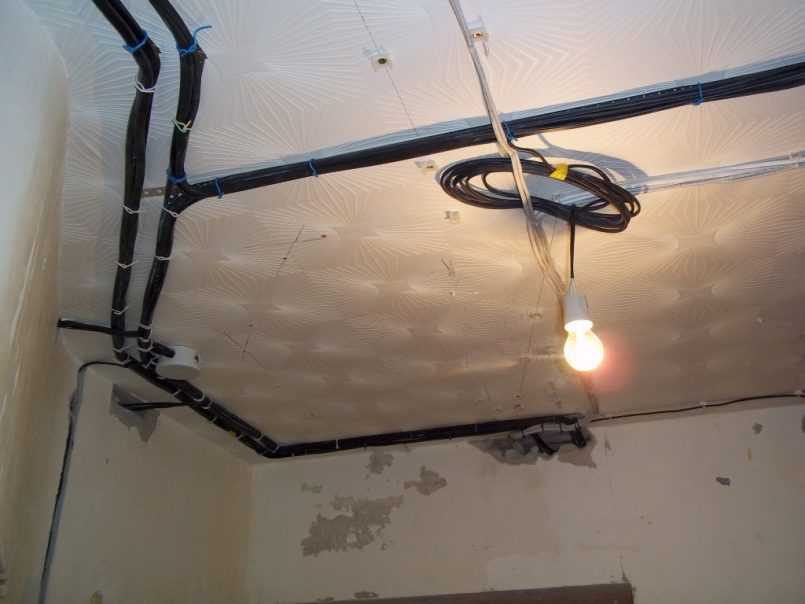

Открытая электропроводка является более безопасной

Одно из главных правил, предполагающее монтаж электропроводки: все элементы обязаны надёжно контактировать друг с другом. Самыми качественными способами крепления являются сварка или пайка. Этот вариант не подвержен коррозии, механических воздействиям и обеспечивает крепкий и долговечный контакт.

Кроме того, монтаж электропроводки предполагает использование медных труб. Если применяются изделия из меди, то их концы развальцовываются. В случае стальных труб применяются гайки, завинчивающиеся на специально нарезанную резьбу. Металлические коробки должны иметь соответствующий защитный класс, чтобы исключить попадание воды и пыли внутрь коробки.

Материалы и инструменты

Провода и кабели


кабель

Электропроводящие жилы в кабеле имеют более прочную, как правило, с содержанием брони, изоляцию. Рассчитаны они на значительные нагрузки, и потому применяются для подведения электричества в дом и для подключения наиболее энергоемких источников потребления.

Провода используются в закрытой электрике, внутри помещений, для подключения устройств с потреблением, не превышающим 2-2,5 МВт/ч.

Жила — это проволока, выпускаемая из стали, меди или алюминия. В соединении с изоляцией, она образует провод или кабель. По жиле внутри провода идет электрический ток. Провода могут содержать одиночные жилы или множественные.

В многожильном проводе тончайшие стальные или медные жилы переплетены между собой и образуют мягкий провод. Многожильные провода в электропроводке не применяют, но их с успехом используют в бытовых приборах и электронике.

Двужильный кабель предполагает соединение одной фазы (проводящий ток) и нулевой провод (провод, который служит для соединения контактов, но тока в нем нет).

Важно! Выполняя разводку проводов нужно быть предельно внимательным, поскольку соединение ноля с фазой может привести к короткому замыканию.
Трехжильный провод

Обязательному заземлению подлежат бойлер, стиральная машина и иные энергоемкие приборы, особенно те, которые работают с водой.

Розетки и выключатели


Розетка

Розетки без такого контакта соединяются двужильным кабелем.

Выключатель – устройство необходимое для ежедневного включения и выключения осветительных приборов – люстр, бра, торшеров. Выключатели с электропотребляющим оборудованием соединяются двухжильным кабелем.

Розетки и выключатели бывают:

  • открытого и закрытого типа. В комплект закрытых устройств должны входить монтажные коробки
  • Одиночные и спаренные. Или как сейчас говорят, два в одном. Спаренные устройства имеют 2 контакта на фазу и один на ноль

Монтажные и распределительные коробки

коробки

Обычная распределительная коробка выпускается того же размера, что и коробка для розеток, однако существуют коробки, раза в два превышающие стандартные, они позволяют уложить большее количество проводов.

Приспособления для прокладки кабелей и проводов

защиты проводов и кабелей

Эти короба производятся из оцинкованной стали либо негорючего пластика. Они могут быть белого цвета или стилизованными под дерево, иметь иную расцветку, благодаря чему не нарушают дизайна помещения, а напротив, дополняют его.

Кабель-каналы производятся в линейной форме (2 м), в продаже также имеются угловые и крестообразные конструкции.

Пеналы-углы позволяют развернуть направление провода, а крестообразные ставятся, когда провода разделяются и идут в противоположные стороны.

Короба имеют наружную крышку, которая обеспечивает простоту доступа к проводам. Они легко соединяются между собой, позволяя протянуть провода на необходимую длину.

Гофрированная труба, металлорукав — так называют металлический гофрированный шланг, полый внутри. Он применяется для внутренней прокладки кабеля. Его можно согнуть под углом в 90 градусов.

Устройство защитного отключения

УЗО

УЗО служит для включения и отключения тока, способно защитить от поражения электричеством людей и животных, а также возгораний.

Электроприборы с высоким потреблением, такие как бойлер или стиральная машина-автомат, лучше оснащать своим, персональным устройством защитного отключения.

Подготовка проекта электроснабжения дома

Сначала нужно вычислить общую мощность от всех электрических и осветительных приборов. Для этого нужны ТУ, которые можно запросить у поставщика электрической энергии.

Затем проект разрабатывается так:

  • Строится схема дома с указанием розеток, электроприборов, светильников, выключателей и т. п.;
  • В зависимости от электроточки подбирается тип кабеля;
  • Впроекте указывается расположение всех распределительных коробок и мощность каждого прибора;
  • Нанести расстояние между электрическими точками и горизонтальными поверхностями: полом, потолком, а также между кабелем и проёмами;
  • Поворачивать кабель нужно только под 90 градусов;
  • Указать, что коммутация происходит с помощью дифференциальных автоматов;
  • Для определения нагрузки на вводный автомат делается расчёт максимальной мощности (если в доме включить сразу все приборы).

Выбор кабеля и электроустройств

Кабель для проводки в деревянном доме можно подобрать, опираясь на таблицы соотношений сечения к нагрузке из справочника по электротехнике. Выбор кабеля также будет зависеть от сечения, подбирающегося в зависимости от того, сколько электроприборов группе и какая у них мощность. В деревянных домах часто применяют медные провода NYM, они прочные, дополнительно изолированы и удобны в использовании. Если применён провод из алюминия, то нельзя допускать его частого перегибания, иначе он может сломаться. Безопасность светильников и розеток повышают трёхжильные кабели. Не нужно забывать о заземлении, в т. ч. и для уличных осветительных приборов.

Выбор вводного кабеля и автоматического выключателя на вводе

В случае необходимости обновления электропроводки можно заменить и вводный кабель. Установив новые автоматы и поменяв проводку, часто сталкиваются с тем, что запаса сечения вводного кабеля недостаточно.  А это может привести к возгоранию. Его сечение подбирается после расчёта нагрузки приборов.

Для замены вводной линии нужно обратиться к компании, поставляющей электроэнергию, т. к. делать это самостоятельно запрещено.

Чаще встречаются однофазные сети, для которых подойдут одно- и двухполюсные дифференциальные автоматы, для трёхфазных – трёхполюсные.

При выборе автоматического включателя стоит ориентироваться на мощность, достаточную для того, чтобы разорвать цепь и предотвратить короткое замыкание, а не полностью отключить питание во всём доме.

Номинал и тип автомата для однофазного питания

Выбирая автомат, как правило, опираются на формулу определения общей мощности всех приборов и допустимой нагрузки от тока:

Imax=P/U*cos φ, где cos φ — коэффициент мощности, который равен 0,8.

К полученному значению применяется поправочный коэффициент равный 1,1. Так можно узнать при каком токе сработает автоматический выключатель.

Чтобы определить тип автомата, нужно высчитать минимальный показатель тока короткого замыкания. В случае с однофазной сетью 220 В применяется следующая формула:

Iкз=3260*S/L, где L — длина провода, м, а S — его сечение, мм2.

Соотношение Iкз к Imax  — основной параметр автомата.

В деревянных домах обычно используют автоматические выключатели типа С (сети смешанной нагрузки).

Вводный автомат располагается после электросчётчика. УЗО и эти устройства закрепляют в щитке, зафиксированном на металлопрофиле.

Выбор розеток и выключателей

Выключатели и розетки подбирают исходя из того открытая или скрытая планируется проводка, а также исходя из нагрузки от тока и возможности коммутации блока и выключателя в одной рамке.

Перед установкой выключателей и розеток сначала на стену крепится монтажная металлическая пластина, также она может быть и из негорючего пластика. Это делается для повышения пожарной безопасности.

Для безопасности современных приборов часто рекомендуется использовать трёхпроводные розетки с заземлением.

Электропроводка в деревянном доме

При монтаже проводки следует строго соблюдать технику безопасности и меры предосторожности, особенно, если дом деревянный.

Установка электрической проводки в таком доме производится в соответствии со следующими требованиями:

  • В деревянном доме допускается использование самозатухающего кабеля с качественной изоляцией.
  • Распределительные короба должны быть сделаны из металла.
  • Все соединения проводов должны быть герметичны.
  • Если монтаж осуществляется открытым способом, то под кабель прокладывается изолятор из фарфора.
  • В случае монтажа проводки закрытым способом, в штробы прокладывается металлическая труба или короб (из меди или стали) с заземлением в обязательном порядке. Если используется гофр из пластмассы, то он устанавливается в штукатурку. Такой способ более надежный и эстетичный.

Для обеспечения большей безопасности, в деревянном доме рекомендуется установить устройство защитного отключения останавливающее автомат при замыкании или утечке тока.

Если посмотреть на фото готовой электропроводки в доме, то можно сделать вывод, что работа не из легких, но эта задача вполне выполнима. При тщательной подготовке и изучении соответствующих материалов работы по монтажу электропроводки не вызовет у вас никаких трудностей.

Выключатели и розетки

В местах расположения розеток и выключателей необходимо высверливать специальные гнезда под монтаж металлических коробок. Монтажные коробки под выключатели и розетки, а также распределительные коробки, устанавливаются по специальной технологии, предусматривающей надежное соединение этих элементов сети с кабель-каналами. Качественный контакт очень важен, так как всю конструкцию кабель-каналов и других частей желательно заземлить. Существует несколько способов крепления труб и коробов к коробкам, но самый надежный — это пайка или сварка. Неплохими показателями обладают и резьбовые соединения.

Если кабель-каналы изготовлены из медных труб, то концы изделий при вводе в металлические коробки распределения и монтажа элементов сети необходимо качественно развальцевать. Стальные трубы монтируются через резьбовое соединение. Максимальная плотность соединения обеспечивается гайками. Вся конструкция кабель-каналов и металлических коробок должна обеспечивать защиту скрытой электропроводки по классу IP — 54, что исключит попадание пыли и воды на кабели и провода.

Выполнение всех этих требований обеспечит надежность электропроводки и исключит возможность возникновения пожара. Ниже мы рассмотрим все этапы монтажа скрытой проводки в деревянном доме.

3 Подбор проводов, розеток, выключателей – поможет таблица

Электросеть в деревянном доме работает без аварий и сбоев при грамотном определении сечения кабелей, с помощью которых подключается освещение, специальное оборудование и бытовая техника. У многих домашних умельцев эта часть работ вызывает затруднения. Справиться с ними позволяет таблица подбора диаметра медных жил для устройств, функционирующих под определенными нагрузками.

Сечение, мм Напряжение, В
380 220
Мощность, кВт Ток, А Мощность, кВт Ток, А
120 171,6 260 66,0 300
95 145,2 220 57,2 260
70 118,8 180 47,3 215
50 95,7 145 38,5 175
35 75,9 115 29,7 135
25 59,4 90 25,3 115
16 49,5 75 18,7 85
10 33,0 50 15,4 70
6 26,4 40 10,1 46
4 19,8 30 8,3 38
2,5 16,5 25 5,9 27
1,5 10,5 16 4,1 19

Все электроприборы имеют техпаспорт либо инструкцию по применению. В них указываются нагрузки, которые они потребляют. Исходя из этой информации, несложно выбрать требуемые кабели.

Самая безопасная проводка в деревянном доме получается при использовании медных изделий NYM. Они удобны в монтаже и обработке, отличаются хорошей прочностью, оснащаются дополнительной изоляцией. Их единственный недостаток – высокая стоимость.

Выключатели и розетки подбирают по типу электропроводки (открытая либо скрытая), величине (расчетной) тока, возможности их подключения на однорамочном блоке. К этим элементам сети подводят кабели с тремя жилами и обязательным заземлением. Последнее обеспечивает практически стопроцентную безопасность эксплуатации бытовой техники.

Электропроводка под старину в деревянном доме

Итак, как было написано в статье «Электропроводка в каркасном доме от А до Я» в деревянных домах лучшим по безопасности решением будет открытая проводка. Если мы рассматриваем дом из бревна, то применить кабель-канал аккуратно по стенам не получиться и необходимо искать другой способ. Вот в этом случае монтаж ретро проводки и является наиболее востребованным.

Производителе провода предоставляют различные цвета. Целое поле для творчества в дизайне таких помещений. Можно комбинировать светлый витой провод с темными механизмами и наоборот.

Комплектующие необходимые для прокладки проводки под старину

Какие провода для электрики под старину существуют:

  1. Силовые для питания розеток и света 2 и 3 жильные;
  2. UTP для интернет розеток;
  3. Коаксиальный кабель для ТВ розеток;
  4. Комбинированный UTP и коаксиальный в одном (очень удобно — не у всех производителей).

Для монтажа провода на выбор есть пластиковые или керамические изоляторы разных цветов. Количество изоляторов можно рассчитать 3,5 изолятора на погонный метр провода.

Комплект для электропроводки в деревянном доме

Также для протяжки проводки под старину необходимо запастись:

  • Тонкими, но прочными нейлоновыми стяжками под цвет провода или прозрачными, для фиксации витого провода на оконечных изоляторах, а также в самих механизмах.
  • Клеммами WAGO 221 серии с количеством выходов 2, 3 и 5 они потребуются для коммутации в распределительных коробках. Использовать 222 серию будет неудобно из-за больших размеров. Наконечники НШВИ, чтобы обжимать концы проводников, для хорошего контакта.
  • Также потребуются саморезы: никелированные либо оцинкованные длинной 45 мм. Не забудьте взять биту с соответствующим хвостовиком под саморезы.

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

  • коронка по дереву;
  • дрель;
  • крепежные скобы (клипсы) по размеру гофры;
  • саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

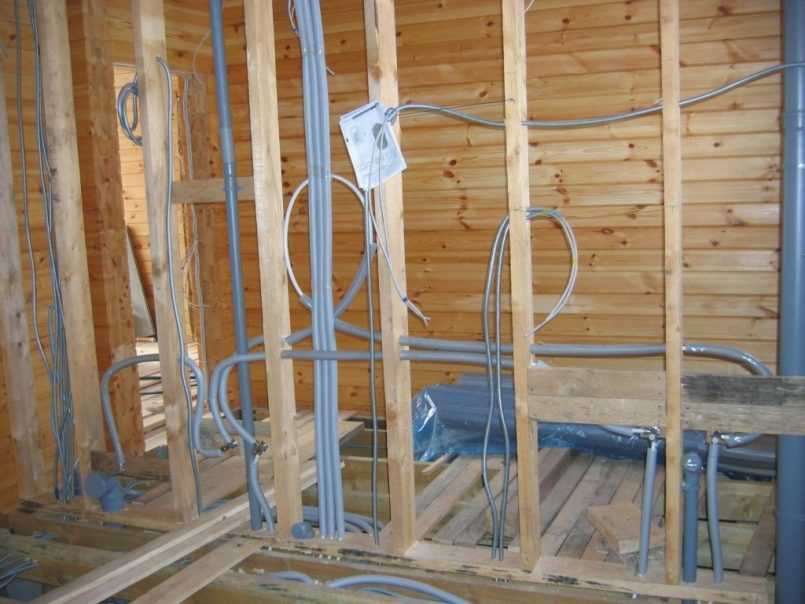

При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия

Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХ

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

А это пример ретро проводки в деревянном доме

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.
