Проводка в деревянном доме: пошаговая инструкция по монтажу

№2. Скрытая проводка в деревянном доме

Электропроводка в деревянных строениях может выполняться двумя способами:

скрытым;
открытым.

Скрытая проводка в деревянном доме выполняется сложнее и имеет массу рисков. Такие работы лучше доверять специалистам. Внутренняя проводка обустраивается тогда, когда деревянные стены дома обшиваются сверху отделочным материалом, например, вагонкой или гипсокартоном. В этом случае провода располагают между основной стеной и слоем облицовки. Естественно, оставлять провода незащищенными нельзя – их необходимо спрятать в металлическую трубу. Многие мастера допускают ошибку и используют в данных целях пластиковые рукава, ПВХ гофру или металлорукав. Делать этого нельзя по ряду причин:

нет гарантии того, что не нарушится изоляция кабеля и не возникнет короткого замыкания, а стенки коробов и труб не смогут выдержать подобной нагрузки. Итог – возгорание. Изоляция может нарушиться не только по причине ошибок в монтаже, но и в результате производственного брака, неправильного хранения и транспортировки. Микротрещины в изоляции большинство измерительных приборов не фиксируют, а со временем при воздействии постоянных нагрузок изоляция все больше и больше ослабевает;
пластиковая гофра и короб – слабая преграда для грызунов, которые могут ее запросто повредить, оголив провода;
для монтажа скрытой проводки в деревянных стенах подготавливаются пустоты, а в них со временем имеет свойство накапливаться древесная пыль, для возгорания которой достаточно небольшой искры. Локализовать подобный очаг возгорания проблематично.

Именно поэтому скрытую электропроводку в деревянном доме необходимо монтировать с помощью металлических труб. Они способны обеспечить надежную защиту от возникновения коротких замыканий, но при этом необходимо выполнить ряд условий:

внутри и снаружи такие трубы должны иметь антикоррозионный слой;
монтировать трубы лучше под небольшим наклоном, чтобы дать возможность конденсату свободно стекать;
трубы необходимо подключить к контуру заземления;
острые кромки, которые образуются при нарезке труб, могут повредить провод, на них необходимо одеть пластиковые втулки;
соединение труб должно быть герметичным;
в стенах необходимо вырезать каналы.

Лучший вариант – это медные трубы, но обойдется он недешево.

Нормы безопасности не нарушает и вариант с использованием штукатурки, хотя, на первый взгляд, он кажется не совсем подходящим. Чтобы обеспечить должную защиту, кабель со всех сторон необходимо окружить слоем штукатурки толщиной минимум в 10 мм, но для обеспечения возможности замены кабеля его необходимо поместить в металлорукав. На деле оказывается, что заменить кабель очень тяжело, а штукатурка со временем под воздействием «дыхания» дерева начинает трескаться.

Провод (кабель) для электропроводки в деревянном доме: правила выбора и применения

После подготовки схемы скрытой проводки и указания мест разветвления нужно определиться с проводом, применяемым в процессе монтажа.

В деревянных домах применяются специальные провода, обозначаемые буквами ВВГнг (А) или ВВГнг-П (А).

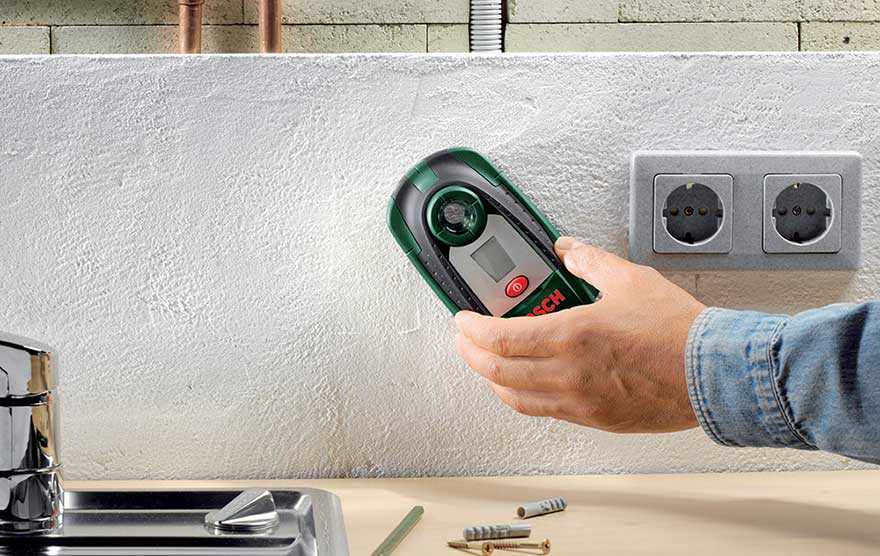

Как найти скрытую проводку в стене квартиры прибором и без

Проводники выполнены из меди, одножильные с количеством проводов до пяти. Особенность кабеля — двойная изоляция:

Внутренняя часть изготовления с применением ПВХ, изолирующего токоведующие части друг от друга. Для удобства монтажа каждый провод имеет свой оттенок.
Внешняя изоляция покрыта защитным слоем из композитного материала, обеспечивающего стойкость к огню. Ее особенность состоит в прочности и гибкости, что исключает трудности в протягивании кабеля по трубе с помощью троса.

Оптимальный температурный режим от -50 до +50 градусов Цельсия. Преимущества изоляционного слоя состоит в защите от коррозии, отсутствие реакции с химическими компонентами, стойкость к деформации при перепаде температур. Устойчивость к горению подтверждается требованием ГОСТ Р МЭК 60332-3-22.

Можно выбрать и другие виды кабелей:

ВВГнг LS или ВВГнг-П LS — дополнительная стойкость к некоторым веществам (к примеру, хлористому водороду);
NYM — медный кабель, который отвечает требованиям ГОСТ 22483 и отличается усиленной изоляцией в три слоя. Жилы изолируются разноцветным ПВХ, а после оборачиваются в специальную защиту, обладающую огнеупорными качествами. Количество жил в таком изделии — до пяти. При изготовлении применяется современная немецкая технология, гарантирующая высокое качество продукции.

При выборе кабеля для скрытой проводки нужно учесть особенности помещения и не экономить деньги на покупку качественного товара.

ПУЭ и СП: нормативы и правила монтажа электропроводки в деревянных и каркасных домах

Итак, ещё раз повторим, что мы оставили за рамками данной статьи наружный монтаж электропроводки в кабель-каналах. Также не рассматриваем т.н. ретро проводку. Этот вариант как по дизайну, так и по финансовой составляющей подходит далеко не всем.

Поэтому ставим задачу – необходимо смонтировать скрытую электропроводку в деревянном или каркасном доме безопасным и регламентируемым способом. С чего начать?

На первый взгляд кажется, что всё просто — надо открыть ПУЭ (издание седьмое от 08.07.2002) и прочесть пункт 7.1.38, где сказано:

Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются, как скрытые электропроводки, и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов — выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

Теперь открываем документ для каркасостроителей, а именно СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Читаем пункт 13.5.1:

Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

И пункт 13.5.2:

Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.

Кабель — это два и более изолированных проводника, объединённых воедино и покрытых изоляцией.

Провод — это одножильный или многожильный имеющий или не имеющий изоляцию проводник.

Соответственно: из-за разночтений ПУЭ с СП и размытости формулировок в ПУЭ, у многих пользователей появляется вопрос — как правильно смонтировать электропроводку по горючим материалам. Как предписано в ПУЭ — проложив её в стальной трубе. Или как написано в СП — используя кабель, нераспространяющий горение, без дополнительных защитных оболочек.

Рабочие могут, монтируя гипсокартон или что-то сверля, пробить незащищённый кабель саморезом или гвоздём. Изоляцию кабеля может повредить острая кромка металлического профиля. Кабель могут прогрызть (как вариант) крысы или мыши. Кроме этого, скопление древесной пыли при искре или пробое изоляции может привести к быстрому распространению пламени внутри стен.

Конечно, на первый взгляд кажется, что подобное решение избыточно, но таким образом мы защищаем кабель от форс-мажорных обстоятельств, включая распространённую ситуацию: «забыл, где в стене идёт кабель, повесил полку/картину и повредил его».

Хотя, чтобы избежать подобных ситуаций, кабель прокладываем не как придётся, а по строго заданным и размеченным кабельным трассам, при необходимости делая фотографии с приложенной рулеткой.

Изоляция с использованием гофрированной трубы

Открытую проводку можно также выполнить, используя гофрированную трубу. Такие трубы выступают в качестве своеобразного контейнера для кабеля. Гофрированная труба уберегает деревянное строение от возгорания при проблемах с электропроводкой, а также в трубе хорошо размещаются сразу несколько проводов. Крепятся гофрированные трубы к стене специальными клипсами, и хотя такой вариант все-таки не так эстетичен, как хотелось бы, все-таки это уже значительно лучше.

Для котельных и других хозпомещений данный способ очень популярен. Недостатком этого варианта прокладки электропроводки является то, что для замены любого участка проводки придется демонтировать всю трубу и кабели целиком.

Заземление

При электрификации деревянного дома необходим полноценный контур заземления. Для чего он нужен? Если напряжение попадет на металлический корпус бытовой техники, это может привести к аварии и телесным увечьям. «Земля» – это защитный проводник, по которому ток уходит в почву. Сам контур заземления представляет собой равнобедренный треугольник со стороной 1-1,5 м на расстоянии 1-3 м от фундамента дома. В углах треугольника расположены заземлители, вбитые в грунт примерно на 3 м. На поверхности остается часть заземлителей длиной в 20 см.

Не рекомендуется использовать в качестве заземлителей арматуру, поскольку она подвержена коррозии. Для этих целей лучше использовать металлоизделие из нержавейки или штырь с медным покрытием.

Подготовительные работы

План-схема

Работа по монтажу любой электропроводки, в том числе и открытой, начинается с выполнения план-схемы.

Чтобы правильно ее составить, необходимо заранее определиться с расположением всех элементов, таких как:

Осветительные приборы;
Выключатели;
Розетки.

Чтобы правильно расположить розетки в деревянном доме и рассчитать необходимое сечение кабеля, нужно определиться с основными электроприборами, которые будут использоваться в доме.

Это могут быть:

Электрообогреватели;
Стиральная машина;
Телевизоры;
Кухонная бытовая техника и пр.

Определившись со всеми этими моментами, следует выполнить план дома и на нем графически изобразить разводку с наиболее оптимальным расположением кабелей.

При этом необходимо руководствоваться следующими правилами и рекомендациями:

Распределительный щит целесообразней расположить в коридоре. Уровень над полом должен составлять около двух метров, чтобы до него не могли дотянуться дети.
Розетки могут располагаться на любой высоте, так как ни ГОСТы, ни ПЭУ этот параметр не регламентируют.

Оптимальная схема расположения выключателя и розеток

Рекомендуемая высота расположения выключателей составляет 80 – 150 мм. Из эстетических соображений лучше разместить их на одинаковой высоте.
Линия может проходить либо вертикально, либо горизонтально, при этом все повороты выполняются под прямым углом.

На основе полученной схемы следует подсчитать необходимое количество проводов и других элементов, которые нужно приобрести, чтобы выполнить монтаж проводки.

Схема ввода электричества в дом надземным способом

Прокладка линии от улицы к дому

Наиболее ответственным этапом является ввод электричества в дом. Он может быть выполнен двумя способами:

Способ ввода	Особенности
Надземный	Кабель заводится в дом от столба, при этом точка ввода находится на высоте не менее 2,75м. Такой вариант является наиболее простым и дешевым, однако, линия может повредиться в результате сильных порывов ветра, падения деревьев и пр. Кроме того, если линия расположена на расстоянии более 25 метров от дома, потребуется дополнительная опора, что приведет к увеличению затрат на ввод электричества.
Подземный	Такой способ прокладки проводки в деревянном доме является более трудоемким и дорогостоящим, но в то же время более надежным и долговечным.

Схема ввода электричества в дом подземным способом

Следует отметить, что ввод кабеля через стену осуществляется через стальную гильзу, выполненную из толстостенной трубы. Что касается подключения проводки к линии электропередач, то этой работой должны заниматься исключительно специалисты соответствующей службы. Они же выполняют монтаж счетчика и его опломбировку.

Монтаж электропроводки в деревянном доме

Пошаговый алгоритм монтажа электрической проводки в доме состоит из этапов:

комплектации и установки основного щита;
ввода магистрального кабеля в дом с последующим подключением к щиту;
установки распределительных коробок внутри здания в соответствии со схемой;
монтажа приборов освещения, розеток и выключателей;
соединения электропроводки в монтажных коробках и щите;
тестовой проверки работоспособности защиты от коротких замыканий и поражения током.

Установка распределительного щитка

Щит располагают около точки ввода основного кабеля в дом (ответвления от магистрали не допускаются). Разрешается использование коробок из ударопрочного пластика или металла, покрытого синтетической эмалью или порошковой краской. Внутренний объем щита рассчитывается исходя из количества предохранителей и перечня дополнительных устройств (например, реле напряжения или счетчика). Для крепления автоматов используют металлическую рейку Din. Количество предохранителей не ограничено (некоторые владельцы ставят устройства на фазу и на нулевой провод).

В щитке рекомендуется установить блок УЗО, реагирующий на утечки тока и автоматически отключающий питание. Номинал защитного устройства подбирают в зависимости от характеристик оборудования в доме.

Следует учесть, что прибор учета электроэнергии необходимо опломбировать. Процедуру производит представитель сбытовой компании по заявке владельца дома.

Ввод кабеля в помещение

Питание подается в дом по кабелю, проложенному в грунте или проведенному от столбов. Наибольшее распространение получил самонесущий кабель СИП, оснащенный стальной жилой, воспринимающей ветровые нагрузки. На входе в дом предусматривают кронштейн для крепления троса и гофрированный рукав или отрезок трубы Г-образной конфигурации (наконечник направляют вниз для защиты от конденсата). Металлические жилы кабеля СИП соединяют с проводкой дома при помощи муфт, обеспечивающих надежный контакт при повышенных нагрузках.

Электромонтаж распределительных коробок

Коробки применяют в точках разведения основного кабеля. Для соединения используют пружинные клеммы Wago (некоторые электрики отдают предпочтения скруткам с последующей изоляцией). Не допускается наличие проводов с поврежденными участками изолятора. Кабели аккуратно укладывают в коробку и закрывают крышкой. Запрещается скрывать коробки под отделочными материалами стен дома.

Установка осветительных приборов

Крепятся на потолке или перегородках. Методика монтажа зависит от конструктивных особенностей изделий. К светильнику подводят несколько проводов (число жил зависит от количества зон освещения, управление осуществляется выключателем). На этапе создания проекта необходимо корректно организовать подсветку комнат в доме, устраняя зоны с недостаточным освещением или наоборот, вводя подобные участки (зависит от дизайна и личных предпочтений владельца).

Установка выключателей и розеток

Для монтажа устройств необходимо разметить перегородки и прикрепить основания винтами. После ввода кабелей следует очистить жилы от изоляции и подключить к контактам (для розеток предусматривают цепь заземления). Оборудование не должно болтаться при установке или выемке штепсельной вилки.

Устройство заземления и монтаж УЗО

Для заземления дома на улице необходимо установить контур в виде стальных пластин длиной до 3 м, уложенных треугольником и прикрепленных к забитым в грунт стержням. Корректно сделанная система предотвращает повреждение оборудования. Блок УЗО устанавливается в распределительной коробке на проводах фазы и нуля (после дифференциального автомата и счетчика).

Особенности составления схемы

Процесс монтажа скрытой проводки начинается с того, что составляется схема прохождения каждого электропровода. Конечно, для этого нужно определиться с назначением каждой комнаты и списком приборов, которые будут использоваться в отдельной комнате.

Отталкиваясь от этого, планируют места розеток. Также определяются и с местом размещения осветительных приборов и выключателей. Конечно, розетки и светильники должны питаться током с различных кабелей.

Кроме этого планируют маршруты проведения различных кабелей для отдельного электроприбора (кондиционера, элемента отопительной системы) или группы электроприборов. Следует иметь в виду, что на каждую комнату надо отводить отдельные кабели.

Полезный совет: одним из главных правил разработки схемы является проектирование таких магистралей, которые имеют наименьшее расстояние. Здесь следует понимать, что для прокладки электрокабелей нужно штробить и сверлить деревянные стены. Чем больше штроб и дырок, тем сложнее работать и тем более ослабляется конструкция самого дома.

Лучше всего прокладывать трубы в перекрытиях и затем опускать или поднимать кабели к выключателям и розеткам. Этот вариант значительно уменьшит количество работ по сверлению и штроблению.

Было бы очень хорошо, если бы в середине деревянного дома, находилась подсобная комната. В этой комнате можно разместить все разводные провода (они могут монтироваться открытым способом) и затем, проделав дырки в стенах, провести эти кабели в каждую соседнюю комнату.

Далее в этих комнатах деревянного дома с помощью своих рук можно делать скрытую проводку. Это позволит использовать меньшее количество металлических труб или лотков.

На этапе составления схемы нужно определиться с диаметром и толщиной стенки используемых труб. Нормативные документы определяют, что толщина стенки трубки должна зависеть от поперечного сечения кабеля, который будет в ней проходить.

Правда, есть некоторое исключение: если сечение кабеля не превышает 2,5 кв. миллиметров, то труба может иметь любую толщину стенки.

Ниже приводим табличку, которая определяет зависимость толщины стенки труб от сечения кабеля.

Определить толщину стенки трубы для провода с помощью таблицы

Что касается диаметра трубки, то он должен быть таким, чтобы провод или группа проводов заполняли только 40 процентов внутреннего пространства трубки.

Думаю, вы поняли, что для подбора труб вам придется высчитывать общую мощность приборов в отдельной комнате и определять силу тока, которую должен выдерживать каждый кабель.

Для этого нужно делить общую мощность на 220 или 380 вольт (в зависимости от наличия 2- или 3-фазного электропитания). Сила тока, которую будет пропускать кабель, определяет его максимальное сечение. Определение сечения осуществляется посредством использования специальных таблиц.

Когда схема является составленной, вы можете приступать к закупке необходимых материалов, инструментов и к началу прокладки скрытой проводки.

Меры безопасности для деревянного дома

Среди основных ошибок устройства домашней электропроводки в деревянном коттедже числятся:

некачественное соединение жил (такие контакты потом начинают греться);
использование одновременно медных и алюминиевых проводов (соединять их напрямую категорически запрещено);
неиспользование металлических гильз и распределительных коробок;
применение несоответствующих требованиям кабелей;
неправильный подбор сечения жил и параметров защитных приборов;
использование пластиковой гофры при прокладке проводов в деревянных стенах и за декором.

Любая из этих ошибок ведет к повышению риска возникновения в коттедже пожара.

Использовать пластиковые рукава запрещено

Если есть хоть малейшие сомнения в собственных умениях и познаниях, то электромонтаж следует поручить профессионалу. С общим строительством все несколько проще.

Например, имеется пошаговая инструкция обустройства свайного фундамента своими руками в виде буронабивных свай. Достаточно ей следовать и фундаментное основание получится надежным. С электропроводкой все несколько сложнее.

При электромонтажных работах также не стоит забывать об элементарных мерах безопасности их выполнения. Весь используемый инструмент должен иметь ручки с резиновой изоляцией, а электрическая сеть должна быть обязательно обесточена.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

выбирают кабель-канал, который соответствует количеству проводов и их сечению;
снимают крышку и крепят коробку канала к поверхности на саморезы;
в местах соединения кабелей ставят распределительные коробки;
основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
кабель укладывают в канал, закрывают крышкой;
концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам – благодаря развальцовке трубы внутри гильзы;
протягивают кабель сквозь трубу и проверяют изоляцию;
соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Наружная проводка

К наружной проводке относится вводный кабель, электросчетчик, распределительный щиток и выключатель с автоматикой при входе. Как определить сечение вводного кабеля? Воспользуемся таблицами ПУЭ, где отражены длительные допустимые токи для проводов с разными видами изоляции. Поскольку недостаточное сечение может привести к пожару, поэтому приобретайте расходники с запасом прочности в 10-20%.

Тип вводного автомата зависит от фазы сети. Чаще встречается однофазная сеть, для нее подходит однополюсный или двухполюсный автомат-выключатель. Трехполюсный автомат требуется для трехфазной сети.

Распределительный щит по правилам безопасности монтируют на кирпичную, бетонную или газосиликатную поверхность. В деревянном помещении необходимо дополнительно оборудовать такую поверхность. Для установки в доме из бруса или бревна хватит щита на 10-15 модулей. После монтажа щита все модули следует промаркировать с учетом группы, которую контролирует каждый из них. Так вы сразу сможете увидеть, где произошел сбой – в жилой комнате, на кухне или в коридоре.

Ввод кабеля внутрь помещения защищён негорючей гильзой. Его ввод для удобства принято размещать недалеко от распределительного щита.

Заключение

Монтаж проводки – сложный поэтапный процесс, который следует продумать до мелочей. Не следует экономить на стоимости расходников – подбирайте материалы с запасом прочности. Вот рекомендации, которые помогут вам избежать типичных ошибок при проектировании и монтаже электричества в доме:

Для проводки в деревянном здании используйте ПВХ трубы, имеющие противопожарный сертификат.
При прокладке кабеля в межэтажных перекрытиях изолируйте его и проверьте соответствие сечения рабочей нагрузке.
При монтаже кабеля в электроплинтус используйте специальную конструкцию, которая обеспечивает зазор в 10-12 мм. Этот зазор предотвращает перегрев кабеля.

Вдумчиво подойдите к проектированию и установке электропроводки, и электричество в доме никогда не станет причиной пожара или травмы.
