⚒ химические анкера: как подобрать максимально прочный крепёж

Преимущества химического анкера

Химические анкеры отличаются от обычных рядом преимуществ. Крепления с использованием инжекционных масс устойчивы к вибрационным, динамическим и статическим нагрузкам. В таких соединениях прочность на вырыв в 2-3 раза выше, чем при использовании механических аналогов.

В отличие от распорных дюбелей и анкеров, химические не вызывают напряжения в материале основания, поэтому ими можно крепить близко от угла, не боясь сколов и растрескивания, а также оставлять минимальное расстояние между точками крепления. Ни один другой крепеж не обеспечит такую высокую нагрузку при монтаже в ячеистом кирпиче и других пустотелых и пористых материалах.

Кроме того, химический анкер заполняет все трещины и сколы основания и увеличивает площадь контакта металлического изделия с материалом, поэтому даже при разрушении одной или нескольких внутренних перегородок несущая способность не теряется. По этой причине инжекционная масса оптимальна для ветхих оснований.

Она позволяет устанавливать крепеж в отверстия любой конфигурации, в том числе конусообразные, и использовать нестандартные метизы и арматуру. В случае традиционного монтажа с помощью пластиковых дюбелей или клиновых металлических анкеров используются только стандартные размеры изделий. Клеящий состав твердеет не сразу, поэтому положение металлического стержня можно корректировать. При работе с обычными анкерами и дюбелями такое невозможно. Еще одним плюсом является герметичность соединения и устойчивость химических анкеров к агрессивной среде, также ими нередко фиксируют конструкции под водой.

Если говорить коротко, то можно выделить следующие особенности химических анкеров:

  • Подходят не только для резьбовых элементов крепежа, но и для арматуры
  • Устойчивость к вибрации
  • Высокая несущая способность и прочность на вырыв
  • Можно использовать в агрессивной среде и под водой
  • Нет жестких требований к форме установочного отверстия
  • Монолитное соединение, равнопрочное материалу основания
  • Идеально подходят для пористых и полых материалов
  • Герметичность и долговечность соединения (около 50 лет по регламенту ЕС)
  • Простая установка без специальных навыков

Понравился материал?

Как закрепить основание крыши

Анкерные крепежи используют для работ на основании крыши кирпичных домов. Анкерными болтами производят закрепление мауэрлата – одной из деталей основания кровли. Он изготавливается из деревянных брусьев и служит для равномерного распределения нагрузки крыши по всей поверхности постройки. Крепеж мауэрлата анкерами достаточно затратный способ, но никакой другой крепеж не сравнится с ним по надежности и длительности эксплуатации.

Как происходит закрепление деревянного мауэрлата к кирпичному основанию здания

  1. Для придания сооружению жесткости производят заливку бетонного пояса с использованием арматуры. Пояс заливают на верхней границе стенок.
  2. Во время заливки бетона в него вмонтируют анкерные крепежи.
  3. После затвердевания бетонного слоя мауэрлат примеряют к анкерным болтам и наносят разметку, где в дальнейшем делают отверстия.
  4. Мауэрлат накладывают на анкеры, для придания конструкции большей прочности пользуются шайбами, накрученными на болтах.

Таким образом, происходит фундаментальное закрепление основания крыши анкерными системами.

Правила выбора

Перед покупкой важно внимательно ознакомиться с инструкцией к химическому анкеру. Производители всегда указывают типы конструкций и материалы оснований, к которым подходит тот или иной состав

Не менее важно учесть и температурный режим при работе со средством, допустимые нагрузки на конструкцию, возможный диапазон влажности. Кроме того, анкер должен соответствовать условиям применения по таким показателям:

  • типы крепления;
  • варианты размещения крепежа;
  • размеры металлических стержней;
  • глубина отверстий;
  • скорость отверждения;
  • потребность в сетчатой втулке.

Для картриджных анкеров придется дополнительно купить специальный пистолет-дозатор, который способен смешивать два компонента состава и подавать их в особый носик. Цена такого изделия варьируется от 1300 до 7000 рублей.

Совет! Ампульные пистолеты стоят дешевле – от 700 рублей, хотя вместо них можно использовать обычную дрель.

Области применения химических анкеров

  • Крепление и замена арматуры при возведении ответственных конструкций (мостов, перекрытий, лестниц, опорных колонн, эстакад и др.)
  • Вклейка выпусков рабочей арматуры при наращивании фундамента, соединении стен, плит перекрытий, увеличении колонн и лестниц
  • Фиксация стальных элементов
  • Домостроение (монтаж кровли, балконов, ворот, беседок и т.п.)
  • Установка вспомогательного оборудования (спутниковых тарелок, сантехники, фонарей, перил, балюстрад и др.)
  • Монтаж оборудования, при котором необходима электрическая изоляция, например, установка поручней в тоннелях
  • Крепление конструкций под водой и при повышенной влажности

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Клиновой анкер 6х100

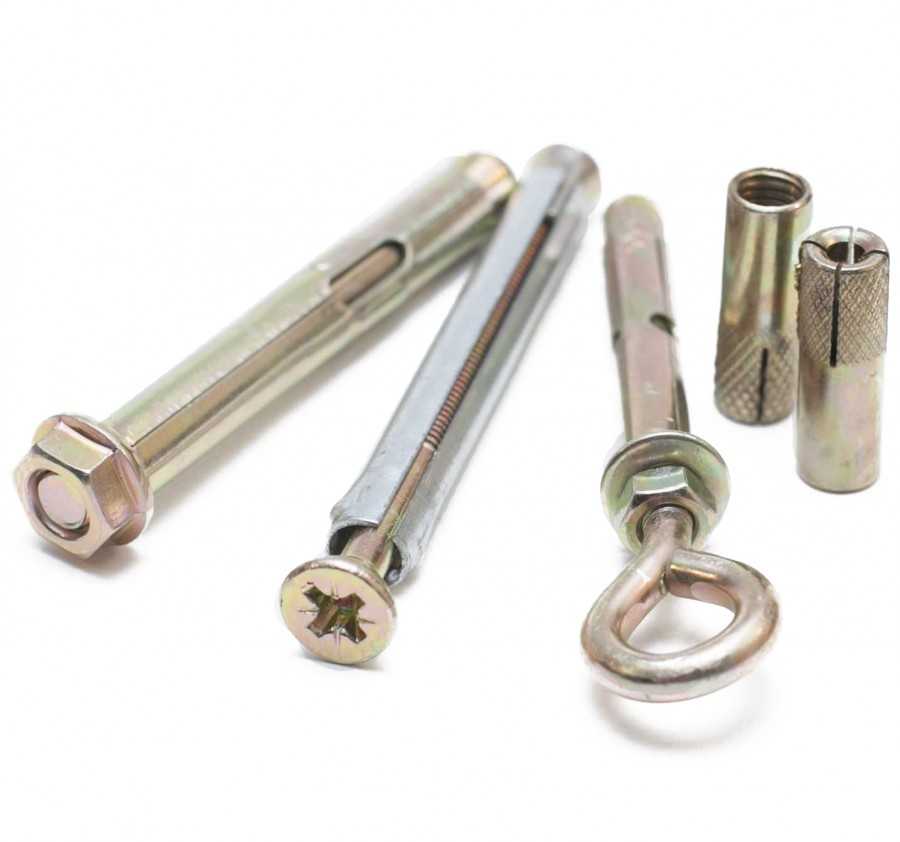

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

  • клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
  • втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
  • цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
  • забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

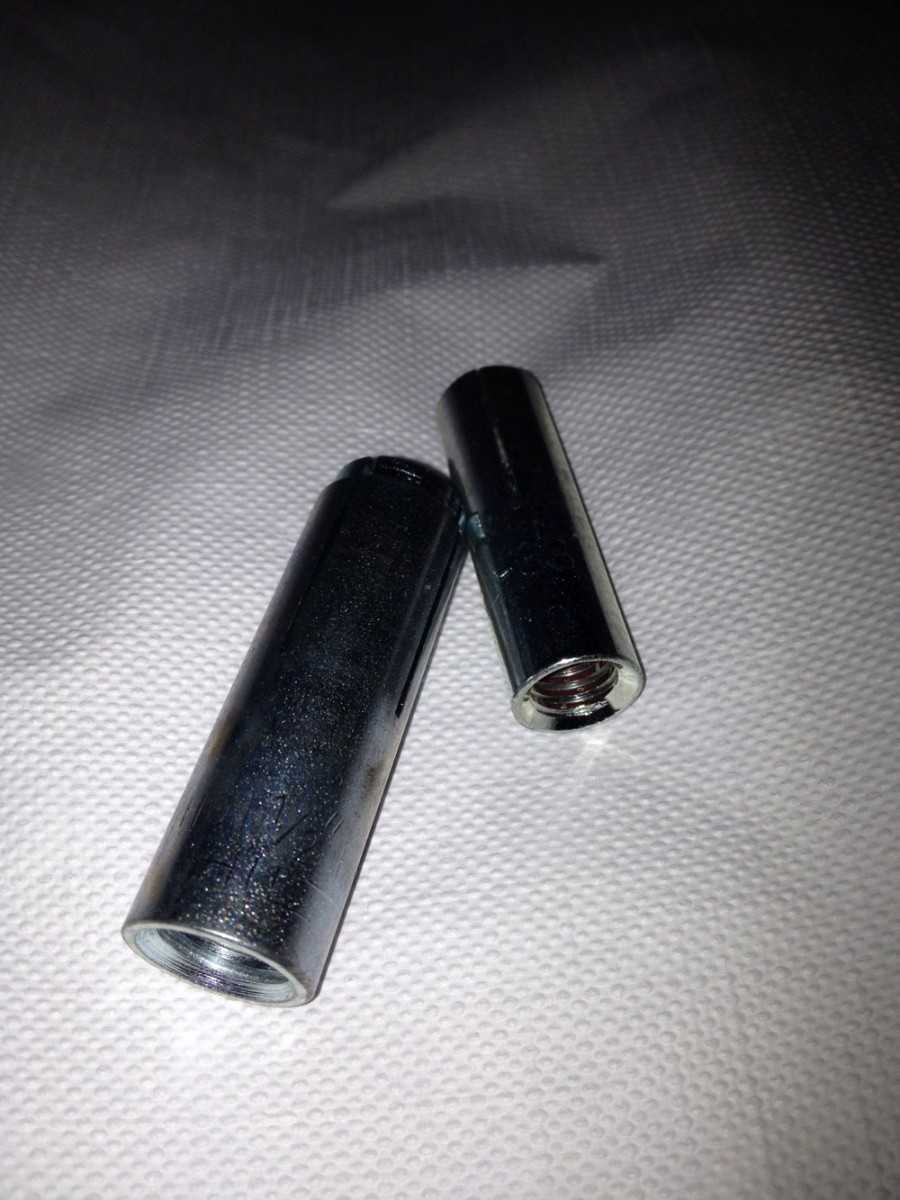

Забивной анкерный болт для бетона

Состав химического анкера

Производители обычно не раскрывают точный состав химического анкера, но чаще всего туда входит синтетическая смола, отвердитель и наполнитель. Синтетическая смола сделана на основе полиэстера, винилэстера, акрила, полиуретана и других органополимеров. Отвердитель необходим скорости полимеризации клеевого состава, а наполнитель, в качестве которого используются кварцевый песок и цемент, – для прочности.

Срок окончательного затвердевания разных клеящих составов варьируется от нескольких часов до суток. Вид и состав жидкого анкера подбирается под конкретную задачу с учетом нагрузок, материала основания, климатических условий и других характеристик.

Монтаж

Крепёж анкеров не способен вызвать трудностей. Но если сомневаетесь, внимательно прочитайте инструкцию.

Способ установки ампульного изделия весьма прост. Выполняем такую работу:

  • определяем расход анкеров (количество дырок = количество анкеров);
  • сверлим отверстие;
  • вычищаем его от мусора;
  • помещаем ампулу в отверстие;
  • вкручиваем стержень (анкер-шпильку).

А далее происходит следующее: ампулка разбивается, вытекает клеевой состав, заполняя дыру, и схватывается, а осколки выполняют армирующую функцию.

Чтобы установить капсульное изделие, выполняем такие действия:

  • сверлим отверстие;
  • очищаем его от любого рода загрязнений;
  • выдавливаем в отверстие клеевое вещество;
  • вставляем крепеж.
  • ждём, когда вещество отвердеет, заполнив неровности и поры сырья.

Химический анкер – безупречный крепёж для газобетона, пенобетона и другого пористого материала.

Технические характеристики

Не следует давать на анкер нагрузку, превышающую более чем на четверть максимально допустимую. Максимальная нагрузка рассчитывалась исходя из плотности бетона 200-250 кгс/кв.см. Максимальная нагрузка возрастает / убывает пропорционально изменению плотности бетона, для бетона с трещинами максимально допустимая нагрузка автоматически уменьшается на 40% от нормативной.

Наименование Диаметр сверла, мм Резьба Длина анкера, мм Длина кольца, мм Нагрузка на вырывание, кгс Вес 1 шт., кг
М6 8*45 8 M6 77 32 1200 0,021
М6 8*60 8 M6 97 37 1200 0,028
М8 10*60 10 М8 95 35 1700 0,045
М8 10*80 10 М8 115 35 1700 0,051
М10 12*70 12 M10 110 40 2500 0,083
М10 12*100 12 M10 140 40 2500 0,104
М10 14*70 14 M10 110 40 2500 0,090
М10 14*100 14 M10 140 40 2500 0,110
М12 16*80 16 M12 135 55 3700 *
М12 16*110 16 M12 165 55 3700 0,183

Конструкция

Под словом анкер подразумевается крепеж. Его предназначение заключается в том, чтобы быть закрепленным в основе какой-либо конструкции. Он немного напоминает дюбель. Поэтому некоторые путают эти изделия.

По сути, это сложное изделие, которое способно выдержать значительный вес. У этого крепежа специфическая форма, благодаря которой будет обеспечиваться надежность монтажа.

В то время как дюбель выглядит значительно проще (можно сказать, почти примитивно) и подходит, в основном, для так называемых пористых материалов. Соответственно, он попросту не способен выдерживать значительный вес. При этом не разрушаясь.

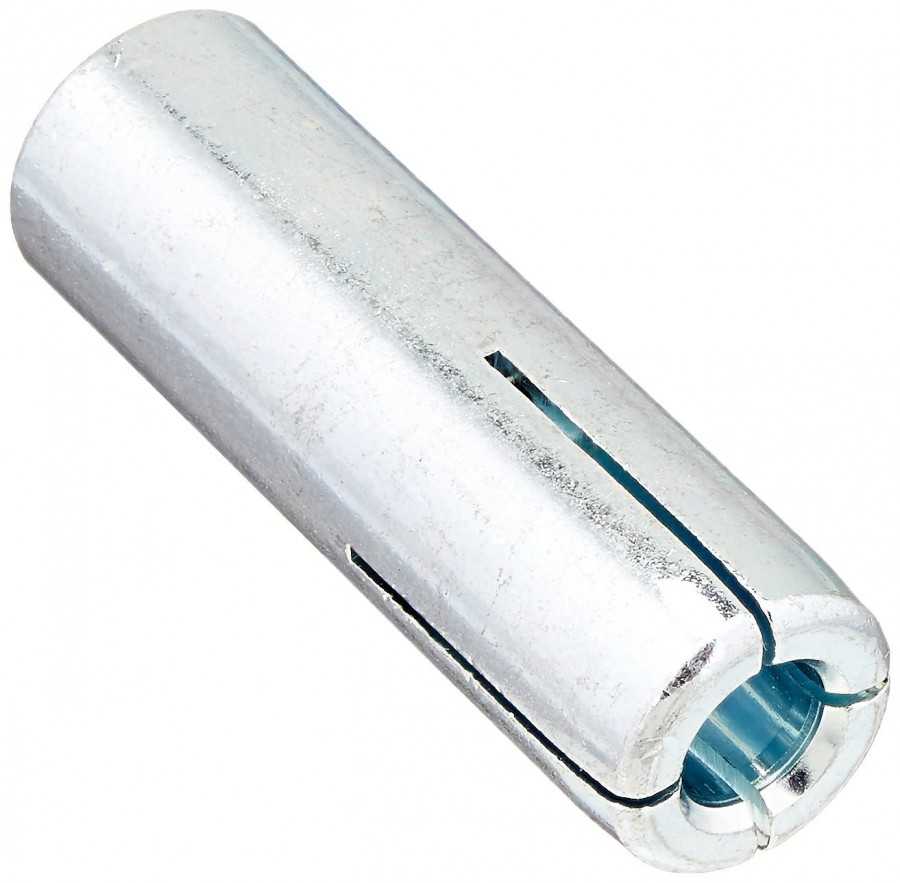

Один из элементов забивного анкера – металлическая втулка. А еще одну можно обнаружить непосредственно на распорном элементе. Соответственно, третья деталь – распорный элемент.

Для их создания специалисты применяют очень прочный металл или же углеродистую сталь. Кроме того, поверхности подвергаются дополнительной обработке. Данная процедура необходима для того, чтобы защитить анкер от коррозии и к тому же увеличить срок его службы.

В них есть отверстие с внутренней резьбой (его форма конусовидна), а также прорезями (в основном продольной формы), которые были подвергнуты специальное обработке. Они необходимы для того, чтобы при ударе были сформированы т.н. распорные плечи.

Собственно, они и выдерживают всю нагрузку (в этом их задача).

Распорный элемент можно забить в корпус стандартным молотком. А при ударе конус разожмет в узкой части отверстия.

Для пенобетона

Пеноблок это качественный строительный материал, преимуществами которого являются повышенная морозостойкость и неспособность горения. Пеноблоки в своей структуре обладают пустыми пузырьками, что создают хорошие свойства теплоизоляции. Эти блоки имеют низкую плотность и могут скрепляться между собой разными материалами (саморезами, дюбелями, винтами).

Строительство домов из пеноблоков становится более популярным из-за их экологичности. Химический или пластиковый анкер для пенобетона считается одним из наиболее надежных крепежных элементов.

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате

Что такое анкер по бетону: общее понятие

Раньше в строительстве с целью крепления конструкций применяли только гвозди и шурупы. Однако прочность стен в жилых и производственных помещениях не всегда позволяет с ними работать. Анкера для бетона часто используются в креплении мебели и техники на стены комнат. Чаще всего анкерные болты используются в монтаже окон, дверей и тяжелой техники.

Анкер представляет собой специальный крепежный элемент, внешним видом напоминающий обычный болт. Он имеет форму цилиндра с конусоподобным расширением на конце крепления. Эта распорная часть раскрывается после монтажа анкера в бетон и позволяет создать максимальную плотность между элементами и надежность крепления.

Обеспечить надежную фиксацию различных предметов и конструкций на бетонных поверхностях способны такие крепежные изделия, как анкера для бетона

Порядок установки анкерного крепления

Основная масса людей сталкивалась с подобной фурнитурой, однако не все знают, каким образом анкера фиксируются в стене. Попробуем подробно рассмотреть данный вопрос.

Для начала необходимо сделать разметку, определив, где будет находиться крепление. После этого устанавливаем в перфоратор бур нужного диаметра и сверлим отверстие на глубину, равную длине гильзы или немного больше.

Очень важно. Если неправильно подобрать диаметр бура, то гильза может не влезть в отверстие или наоборот – будет в нём болтаться

Ни о каком креплении в этом случае уже и речи быть не может. Единственным вариантом в подобном случае будет использование химических анкеров, стоимость которых значительно выше.

Главное – правильный диаметр отверстия и основательная протяжка анкерного болта

Когда отверстие готово, выдуваем из него пыль и вставляем гильзу с болтом и накрученным конусом. Идеальным считается диаметр отверстия, в который анкер приходится загонять лёгким постукиванием молотка. Теперь остаётся взять гаечный ключ и проворачивать с его помощью болт до тех пор, пока это возможно. Как может убедиться Уважаемый читатель, работа эта довольно проста.

Распорный анкер хилти

Есть и другие конструкции подобных креплений, принцип работы которых отличается лишь незначительными нюансами благодаря особому исполнению распорной втулки:. Очень простой в действии крепеж — фактически это просто металлический чопик с внутренней резьбой и клином в форме конуса. В бетонной поверхности предварительно высверливают отверстие подходящего размера.

После этого анкер просто забивается в подготовленное гнездо молотком лучше киянкой, чтобы не расплющить.

Маркировка анкеров

А в этой статье говорится о грунтовых анкерах. Распорный анкер HSLB отличается специальной головкой, которая легко закручивается до необходимого момента затяжки, при этом динамометрический ключ не нужен.

Его стоимость выше средней, так как длина всегда больше мм. Распорные анкеры HSLG в строительстве применяются для высоких нагрузок. Цена умеренная. Анкеры HSA-F обладают небольшой ценой. А здесь статья про установку анкерных болтов.

Анкера распорного вида могут использоваться для различных целей

Крепление деталей с помощью анкера потолочного Комментарии 0 Спасибо! Ваш комментарий появится после проверки. Добавить комментарий Отменить ответ Получать новые комментарии по электронной почте. Вы можете подписаться без комментирования.

Описание

Химический анкер BIT-PE — высокоэффективный двухкомпонентный химический состав на основе синтетической быстроотверждаемой полиэстерной смолы в сочетании с металлическими анкерными элементами (резьбовыми шпильками, анкерными болтами, арматурными прутками и т.п.). Химические анкеры BIT-PE специально разработаны для осуществления анкерных креплений высокой надежности в стенах, выполненных из различных видов керамического кирпича (полнотелого, пустотелого), крупноформатных керамических камней и блоков с учетом физико-механических свойств, прочностных характеристик, коэффициентов температурного расширения и конструктивных особенностей данного класса строительных материалов. Единственно возможный способ осуществления надёжного крепления в пустотелых материалах в сравнении со всеми известными типами распорных дюбелей и анкеров. Несущая способность крепления зависит только от прочности материала основания.

Химический анкер BIT-PE обладает повышенной вязкостью, что позволяет при установке анкеров в пустотелые материалы с применением сетчатых гильз оптимально заполнять пустоты, обеспечивая лучшую адгезию с внутренними перегородками, одновременно исключая перерасход состава, снижая стоимость крепления и повышая экономическую эффективность.

При применении металлических сетчатых гильз BIT-MS глубина заделки химического анкера может варьироваться в соответствии с выбранной глубиной заделки резьбовой шпильки. При увеличении глубины заделки несущая способность химического анкера увеличивается.

Нормативно-разрешительная документация:

Время отверждения и время схватывания химического состава

Геометрические характеристики анкерных креплений при установке в основание из тяжелого бетона В20 (С20/25)

Эксплуатационные характеристики анкерных креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25)

Время отверждения 2
+25 5 30
+15 9 60
+5 20 90
-5 40 180
Диаметр отверстия вприкрепляемомконструкционном элементе,df(мм) Стандартная глубиназаделки,Lo(мм) Максимальный момент затяжки,Tinst(Нм)
в бетоне в кирпичной кладке
M8 10 9 80 10 3
M10 12 11 90 20 13
M12 14 13 110 40 24
M16 18 17 125 80 43
M20 24 22 170 120
M24 28 26 210 160
Диаметр анкера,d(мм) Максимальная нагрузка*(кН) Расчетная нагрузка(кН) Рекомендуемая нагрузка Стандартное расстояние от края (мм) Стандартное расстояние между осями анкеров,
На вырыв(NRk) На срез (VRk) На вырыв (Ncal) На срез (Vcal) На вырыв(Nr) На срез (Vr) На вырыв (Ca,N) На срез(Ca,V)
М8 19,9 9,4 12,7 7,2 9,1 5,1 80 80 160
М10 27,6 15,7 12,1 12,0 8,7 8,6 100 90 200
М12 38,1 22,0 16,8 16,8 12,0 12,0 120 110 240
М16 54,7 40,9 24,1 31,2 17,3 22,3 160 125 320
М20 84,4 64,0 38,1 48,8 27,2 34,9 200 180 400
М24 108,0 92,4 47,6 70,4 34,0 50,3 225 220 450

Нейлоновые хомуты

Имеет еще названия — кабельная стяжка, нейлоновая стяжка, пластиковый хомут. Это небольшая узкая пластиковая полоса длиной от 10 до 20 см, на одном из концов сделано специальное фиксирующее ушко, через которое пропускается второй конец. Есть варианты с возможностью отпустить хомут. Разового применения — такие хомуты легко затягиваются и обычно не отпускаются, держите их вне досягаемости детей.

Нейлоновые хомуты первоначально были изобретены с целью связывания электрических проводов в жгуты. В домашних условиях можно использовать для завязывания больших пластиковых мешков, мотков, бухт веревки или шланга.

Некоторые эксплуатационные характеристики и стоимость: обзор популярных составов известных брендов

Как уже говорилось, рассматривать мы будем изделия перечисленных производителей

Обращаем Ваше внимание, что все цены указаны по состоянию на октябрь 2018 года. Начнём с наиболее известной в России марки «Hilti»

Клеевые составы для крепежа элементов к стене «Hilti»

Продукция бренда довольно продолжительное время присутствует на российском рынке, при этом, каталоги химических анкеров «Хилти» содержат множество составов подобного рода, включая бюджетные варианты. Помимо клеевых составов фирма производит электроинструмент, отличающийся долговечностью и качеством производимых с его помощью работ. Отметим один из составов, который может применяться как на ровном бетоне, так и на поверхностях с трещинами, соответствует всем международным стандартам. Речь идёт о химических анкерах «HIT-RE 500 V3», цену которых можно назвать довольно высокой. Эта модификация сертифицирована для использования в сейсмически активных зонах. Застывает при температурах до -5°С.

Клеевая масса «Хилти 500» для сейсмоопасных регионов

Цена химического анкера «Хилти» для бетона и других поверхностей «HIT-RE 500 V3» в среднем составляет 3100 руб. за тубу объёмом 0.33 л. Более крупные упаковки стоят дороже, однако, для работ в квартире подобный объём считается оптимальным, хотя более крупные упаковки покупать выгоднее.

Химические анкера Hilti

«Титан»: химические анкера повышенной термостойкости

Основой одного из составов «Титан EV-I» является полиэфирная смола, обеспечивающая отличные эксплуатационные характеристики продукта. Высохшая смесь сохраняет свои свойства даже при температуре +80°С. Время полного высыхания при температуре +25°С составляет всего 3 мин. Стоимость зависит от объёма. Производитель предлагает составы в двух вариантах картриджей:

  • 168 мл – стоимость составит 600 руб.;
  • 300 мл – за 800 руб.

Этот продукт можно использовать как для крепления к бетонным, кирпичным поверхностям, так и для соединения стальных балок или арматуры.

«Титан EV-I» схватывается всего за 3 минутыХимические анкера Титан EV-I

«Sormat» – быстрозастывающая масса на основе полиэстера

Качество продукции этого бренда также не вызывает сомнений. Клеящий состав «ITH 300 PeSormat», способный выдерживать широкий температурный диапазон от -40°С до +80°С, тому прямое подтверждение. Стоимость этой модификации химических анкеров составляет 1700 руб. за 500 мл.

«ITH 300 PeSormat» способен сохранять свойства даже при +80°СХимические анкера Sormat

Где купить химический анкер марки «МКТ» для газобетона, бетона и кирпича

Химический анкер «МКТ VM-PY» применяется для всех видов поверхностей, но более других он подходит для каменной кладки и бетона сжатой зоны. Отличается прочностью, выдерживает сверхтяжёлые конструкции. Средняя стоимость на российском рынке – 1200 руб. за тубу объёмом 410 мл.

Химические анкера МКТ VM-PY

Химические анкера «БИТ» и их особенности

Составы «БИТ» способны соединять арматуру с бетоном и железобетоном. Также используются в монтаже каркасов для скрепления металлических элементов. Способны выдерживать высокие нагрузки. Химические анкера серии «BIT-ЕA» (400 мл) предназначены для работы с влажными поверхностями, а также под водой, и обладают высокими адгезивными свойствами. Стоимость одного картриджа 400 мл составляет около 1100 руб.

Химические анкера BIT-ЕA

Шпильки для химических анкеров могут быть довольно разнообразны:

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

  • На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
  • Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
  • Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
  • При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
  • Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
  • Вкручивая анкер в пенобетон или газобетон, ни в коем случае не крутить до упора, так как материал может разрушиться.

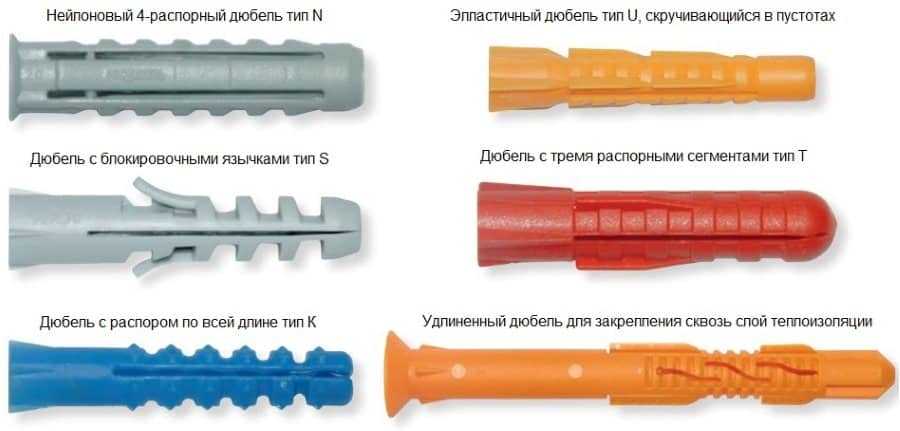

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это шурупы по бетону, которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Монтаж в полнотелые материалы

Просверлить отверстие требуемого диаметра и глубины в соответствии с техническими характеристиками. При использовании алмазных буровых инструментов отверстие необходимо сделать шероховатым. Тщательно прочистить отверстие металлической щеткой и продуть воздухом. Не использовать воду для промывки отверстия. Вскрыть упаковку баллона (отрезать край пластикового пакета под винтовой крышкой). Присоединить насадку миксер. Выдавить небольшое количество смеси до момента получения равномерно окрашенного состава (~ 10мл). Заполнить отверстие составом примерно на 2/3. Установить резьбовой стержень до упора и повернуть вокруг своей оси несколько раз. Выдержать требуемое время. Произвести установку закрепляемого изделия и зафиксировать его гайкой с учетом необходимого момента затяжки.

Разновидности

Механические анкерные болты для бетона можно поделить на следующие виды:

  1. Распорный. Этот втулочный анкер – один из наиболее распространенных видов, так как в монтаже требует соблюдения только диаметра отверстия. Он выполняет качественное соединение за счет распирания конического элемента при движении болта и подходит конструкциям из плотного и полнотелого материала. Такой элемент с распорками подходит в работе с бетоном и камнем. Распорный анкер может быть: с кольцом, с гайкой, с шайбой, с крюком.
  2. Забивной. Надежный вид анкера, однако, требует точного расчета глубины и диаметра в процессе сверления отверстия. В ходе монтажа потребуется забивание стержня, дабы произошел распор элемента. Основание, куда будет забиваться забивной анкер, должно быть твердым. Подойдет в работе с кирпичом, камнем и бетоном. Забивной анкер производят из латуни и стали.
  3. Клиновой. В конце гильзы находится клин, раздвигающий ее края в процессе забивания. Применяется для плотных материалов, таких как кирпич, бетон и камень.
  4. Анкер с крюком или кольцом. Этот вид крепления используют при распределении дополнительных внешних нагрузок и фиксации различных предметов. Применяются в креплении тросов и разнообразных подвесных конструкций. Они имеют менее надежную прочность, но удобны при проведении домашних строительных работ.


Существует много различных болтов Кроме бетона и кирпича строители часто используют анкера в работе с брусом, если необходимо прикрепить дерево к бетону. Тогда анкерные элементы вбивают в бетон через отверстия в дереве. Современный строительный рынок предлагает специальные анкера для пустотных плит перекрытия. В ходе монтажа элемента он раскрывает специальные лепестки, создающие упор в материале. Эти болты часто используются в работах с подвесными потолками.

Разновидности жидкого анкера

Как уже упоминалось в предыдущих разделах, химические анкеры, как правило, представляют собой двухкомпонентные составы, состоящие из синтетических смол и отвердителя. Ингредиенты перемешиваются непосредственно перед использованием анкера. Существует три вида упаковки химических анкеров:

  • ампульные. Представляют собой капсулу с двумя отсеками в одном из которых находится клеящая смесь, в другом – отвердитель;
  • однокартриджные. Внутри картриджа имеется специальная перегородка, разделяющая клеящее вещество и отвердитель;
  • двухкартриджные. В комплект входит два картриджа, один из которых содержит клеящее вещество, другой – отвердитель.

Составы, выпускаемые в картриджах, работают по одному принципу, однако, для их использования потребуются различные пистолеты-дозаторы, предназначенные для дозированной полдачи смеси в заранее подготовленное отверстие (шпур).

Ампульные анкеры

Основной особенностью таких креплений является то, диаметр ампулы строго соответствует конкретному диаметру подготовленного отверстия (шпура). Одна ампула предназначается для фиксации одного стержня (шпильки, шурупа и т.д.). Использовать ампульные анкера целесообразно в тех случаях, когда можно гарантировать высокую точность и чистоту отверстия.

Капсульные анкера удобны в применении, поскольку нет никакой необходимости контролировать степень заполнения шпура. Несущественные отличия в диаметрах шпура и капсулы полностью компенсируются расширением клеевого состава при его затвердевании.

Как уже говорилось выше, ампула имеет две капсулы: с клеевой смесью и с отвердителем. Соединение этих компонентов происходит при вкручивании резьбового металлического стержня, например, шпильки или шурупа. Следует отметить, что смешивание отвердителя и заполнителя происходит более равномерно, чем при использовании составов, упакованных в один или два картриджа.

К недостаткам капсульных химических анкеров можно отнести невозможность их использования в вертикальном положении. Это связано с тем, что заполнитель вытечет из шпура значительно быстрее, чем произойдет схватывание.

Картриджные анкеры

Как уже говорилось выше, этот тип анкеров может помещаться в одной тубе, разделенной перегородкой, и в двух отдельных картриджах.

При использовании одного картриджа, заполнитель и отвердитель одновременно поступают в полость носика-смесителя, где перемешиваются с помощью специальной спиральной вставки. Для работы с такими анкерами можно использовать обычный строительный пистолет-дозатор.

Система из двух картриджей работает несколько иначе. Смешивание компонентов также происходит в общем носике, однако попадают они туда по отдельности. Для работы с такой упаковкой потребуется специальный пистолет-дозатор, обеспечивающий одновременную подачу в носик-смеситель заполнителя и отвердителя.

Разновидности картриджных анкеров

Все картриджные анкера можно разделить на два типа:

  • универсальные;
  • для крепления металлических стержней в бетонных основаниях.

Универсальные химические анкеры

Популярность этого вида анкерных креплений обусловлена, прежде всего, простотой использования. В процессе выполнения монтажных работ не нужно точно рассчитывать объем материала, необходимый для одного крепления.

Анкеры, предназначенные для крепления металлических стержней в бетонные основания

Химические анкеры, основным назначением которых является вклеивание резьбовых или арматурных стержней в бетонное основание, чаще всего, отличаются густой консистенцией. В их состав, помимо основных компонентов, входят ингибиторы коррозии и раскислители, что существенно увеличивает надежность и длительность эксплуатации крепления.

Некоторые виды химических анкеров, предназначенных для бетона, используются только в сочетании со специальными химическими средствами, предназначенными для обработки стержней и просверленных шпуров. Кроме того, могут потребоваться специальные приспособления для вдавливания стержней в шпуры.

Существенным недостатком картриджных анкеров является сложность контроля заполнения отверстий клеящим составом. При недостаточном количестве рабочей смеси, она начинает вытекать из отверстия, если основание пористое или пустотного типа не дождавшись схватывания.

Значительно уменьшить расход заполнителя и добиться его равномерного распределения по всем сторонам шпура можно, используя специальные сетчатые втулки. Эти элементы могут иметь разные размеры, и подбираются специально для конкретного крепления.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
