Основной процесс
Подвешивание корпуса

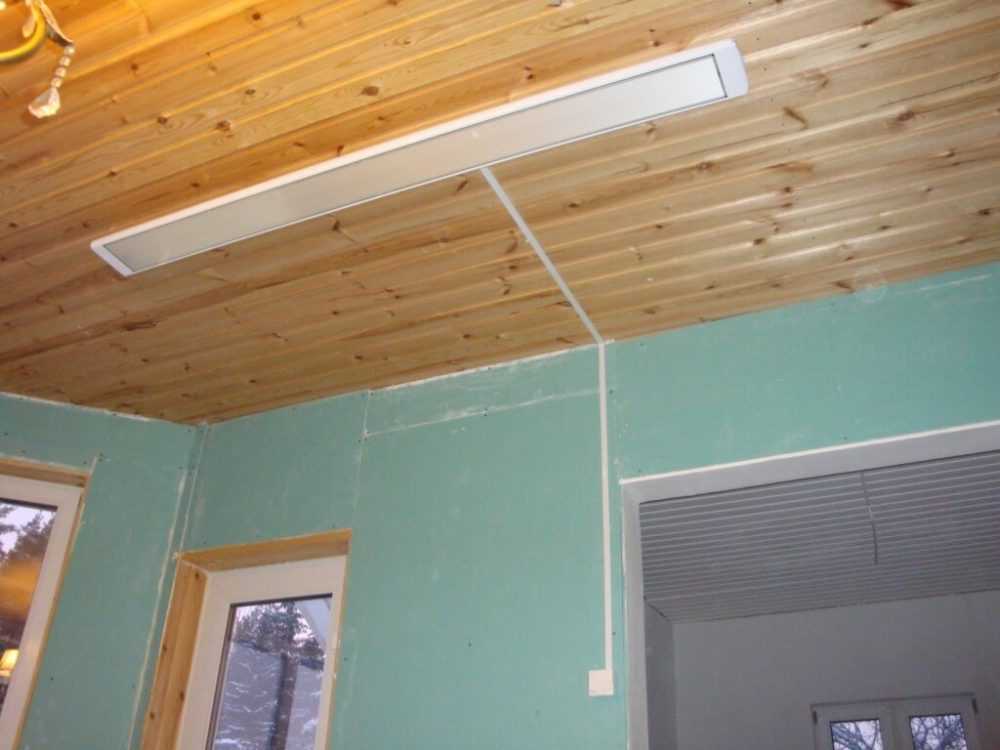

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.
Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.
После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.
Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели)
Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу
Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.
Электромонтажные работы
Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.
Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.
К Вашему вниманию схемы правильного подключения:
Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.
Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.
Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%)
Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).
Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!
Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:
Видео инструкция: подключение инфракрасного обогревателя своими руками
Как подключить регулятор температуры
Потолочное отопление ПЛЭН
Теплый потолок ПЛЭН обладает рядом существенных преимуществ:
- так как устройство работает от электричества отопления, то затраты на электроэнергию минимальные;
- отличительной особенностью является высокий уровень надежности и длительный эксплуатационный срок – проводники запаяны в пленку, в конструкции полностью отсутствуют изнашивающиеся элементы;
- ПЛЭН можно устанавливать под покрытием из любого материала, для его установки не требуется много места;
- благодаря автоматизированной системе, имеется возможность выставлять любой температурный режим.
Стоит обратить внимание на тот факт, что работа осуществляется бесшумно, при этом тепловые потери полностью отсутствуют. Производитель дает гарантию сроком до 25 лет, эксплуатационный срок составляет 50 лет
В процессе эксплуатации потолочное отопление не нуждается в обслуживании.
Особенности монтажа
Наряду с высокой эффективностью ИК-отопления его достоинством заключается и в том, что процедура монтажа довольно проста. Достаточно выполнять все указания, содержащиеся в инструкции по установке. Ее можно найти на сайте производителя оборудования. Потом останется только включить прибор в сеть, и можно наслаждаться приятным микроклиматом в жилище.
Такие приборы могут быть установлены на стены и на потолок. Если выбран последний вариант, то:
- При проведении манипуляций следует использовать подходящий крепеж. Он должен быть надежным, чтобы выдержать массу устанавливаемого прибора.
- Обогреватель фиксируется с помощью креплений, которые идут в комплекте с ним. Обычно это стальные цепи или жесткие кронштейны.
- Во время монтажа необходимо полностью исключить контакт нагревающей поверхности с веществами и материалами, которые относятся к классу горючих и могут воспламениться при нагревании.
- Следует обеспечить качественную изоляцию контактов электропроводки при установке устройства, используя специальную ленту или пластиковые колпачки.
Установка начинается с того, что на потолочной поверхности необходимо закрепить теплоизоляционный материал на основе лавсана. Устроенная изоляция должна закрывать не только всю поверхность потолка, но и частично стены. В этом случае потери тепловой энергии в углах жилища будут сведены к минимуму. Поверх уложенного покрытия следует выполнить монтаж термопленки. Для надежного крепления к потолку необходимо использовать места, которые предназначены для разреза. В этом случае будет исключено повреждение проводников, и нагревательные элементы не пострадают.
Когда установка термопленки будет завершена, следует изолировать контакты с одной стороны. С другой подключают провод. Для этого отдельные участки потолка соединяются параллельно. После этого на стене следует выбрать место и вмонтировать там терморегулятор. Это устройство обеспечит возможность управления режимами работы ИК-отопления.
Остается проверить работоспособность системы. Если она хорошо функционирует и пленка нагревается, то можно переходить к финишной отделке потолка. Обычно для проведения этой операции применяют вагонку, ПВХ или гипсокартон — материалы, которые не отличаются теплоотражающими свойствами.
Оптимальное место установки электрических тепловых устройств
В этом плане решающее значение имеют личные предпочтения. Единого мнения в этом вопросе нет: одним нравится настенное крепление инфракрасных панелей для обогрева, другим – напольное или потолочное. С учетом того, что теплый воздух всегда поднимается вверх, монтаж на стены не так эффективен. Если же разместить нагревающие панели на полу, нагретый с их помощью воздух будет равномерно обогревать все помещение, постепенно поднимаясь к потолку. Примерно такая же схема действия у потолочных отопительных панелей: в данном случае все зависит от удобства расположения.
Разновидности устройств
Сегодня доступно большое разнообразие ИК-панелей. Ориентируясь на свои потребности, можно легко подобрать подходящее оборудование.
По такому параметру, как способ монтажа, оно разделяется на два основных вида:
- Навесное. Эти приспособления отличаются цветным корпусом, выполненным из металла. Он нагревается благодаря установленному в конструкции излучателю. После установки с помощью крепежа на стену инфракрасная панель готова к работе, нужно только включить её в розетку.
- Встроенное. Тепловые инфракрасные панели такого типа имеют в качестве основы гипсокартон, на котором размещаются два слоя излучателя, а также изоляция. В верхней части устанавливается ИК-излучатель — углеродная проводящая нить. Поверх нее располагается защитное покрытие из полимера. Устройства подключаются к сети 220 В.
Также существуют и дизайнерские панели для размещения на стене, они могут иметь разные размеры и цвета. В магазинах доступны и панели в виде плинтуса. Размещенные по периметру помещения, они заменяют обычный плинтус.
Разновидности инфракрасных обогревателей
Современная промышленность для инфракрасной системы отопления производит два типа обогревателей: пленочного варианта и панельного исполнения.
Принцип работы у обоих типов устройство идентичен: в основе лежит излучатель и отражатель, который фокусирует ИК лучи в требуемом направлении
Отличия между пленочными и панельными излучателями только в конструктивных особенностях. При обустройстве потолочного инфракрасного отопления применяют как пленочные излучатели, так и панели.
А вот для подогрева пола применяют только оборудование пленочного типа.
№1 — инфракрасные панельные обогреватели
Плоские обогревательные панели хороши тем, что позволяют сохранить площадь жилого пространства при неизменной высоте комнаты. Это очень удобно при обустройстве помещений с невысокими стенами и наклонными потолками.
При работе ИК панелей только 10 % энергии уходит на обогрев воздуха, основная часть тепла 90% направлена на предметы
Конструктивно такие приборы включают в себя следующие основные элементы:
- ТЭН – нагревательный элемент;
- панель, принимающая тепло от ТЭНа и передающая энергию нагреваемым объектам;
- изоляция, расположенная с тыльной стороны, препятствующая потере тепловой энергии;
- пластина – отражающая электромагнитные волны от тыльной стороны прибора;
- корпус с кабельным вводом, клеммной колодкой и т.д.
Материалом для изготовления ТЭНа может выступать керамика, кварц или вольфрам. Применяемый материал во многом определяет мощность и эффективность оборудования в целом.
Сверху нагреватель прикрыт декоративным покрытием, которое и выполняет функцию излучателя инфракрасных волн.
В зависимости от способа монтажа панели бывают встроенные и навесные. Первые представляют собой гипсокартонные конструкции с нанесенной на них теплоизоляцией и встроенной графитовой нитью.
Корпус навесных панелей выполняют из термостойкого пластика или стекла, а нагревательный элемент прикрывают экраном из керамики или анодированного алюминия.
Инфракрасные панели устанавливают под окном вместо привычной батареи, либо просто подвешивают на стену или потолок с помощью кронштейнов
Такие обогреватели в продаже представлены в виде традиционных панелей и более изысканных моделей, декорированных под камень или натуральное дерево. Изысканные дизайнерские изделия способны выступить достойным дополнением интерьера.
№2 — излучатели пленочного типа
Пленочные обогреватели чаще всего используют при необходимости организовать зональный обогрев. Например, при обустройстве лоджии, обустройстве рабочей зоны или создании уголка для отдыха на веранде.
Покрытия этого типа можно размещать как на полу, так и на потолке со стенами. Исключение составляют лишь натяжные потолки, выполненные из ткани или ПВХ-полотен. Для подвесных потолков производители предлагают инфракрасные излучатели кассетного типа.
Такие системы обогрева представляют собой пленочные маты, в которые запаяны последовательно соединенные нагревательные элементы
Основной материал системы – нанесенный на тонкую пленку из термопласта тонкий слой графита или параллельно проложенные карбоновые нити, которые при нагревании продуцируют тепловой поток.
Пленочные покрытия состоят из взаимозаменяемых модулей, благодаря чему в случае выведения из строя отдельного участка его не составит труда заменить новым, не нарушая при этом целостность системы.
Для придания пленочным системам обогрева более презентабельного вида некоторые умельцы оснащают их декором.
Для этого над покрытием сначала сооружают каркас из гипсокартона, сверху которого наносят декоративную отделку. Единственное условие – чтобы она не содержала металл.
Все больше поклонников среди ценителей качества и красоты находят пленочные обогреватели-картины, которые удачно сочетают в себе функциональность и эстетику
В усовершенствованных версиях пленочные системы ИК обогрева монтируются под слой декоративной отделки.
Рубрика “вопрос-ответ”
По теме инфракрасных панелей в сети можно встретить массу идентичных вопросов, которые первым делом приходят человеку, решившему установить их у себя дома. Мы консолидировали самые распространенные из них и подготовили своеобразный ТОП-вопросник с развёрнутыми ответами.
– Как долго мне прослужат ИК-панели?
– Средний срок их службы 25 лет. Проработают ли они у Вас больше или меньше – зависит от того, в каком режиме вы их эксплуатируете и соблюдаете ли правила по уходу.
– Что продается в комплекте с ИК-панелью? Нужны ли еще какие-то материалы, компоненты для ее установки и работы?
– В стандартную конфигурацию прибора входит сам обогреватель и провод с вилкой. Для последующей установки и подключения необходимы также электрические провода, терморегулятор в розетку, если он конструктивно не предусмотрен, выключатели на автоматике, магнитные пускатели и возможно другие автоматические устройства (зависит от особенностей отопительной системы).
Также понадобятся кронштейны, дюбеля, шурупы, саморезы для крепления, однако они в большинстве случаев также идут комплектом.
– У панелей различных производителей разные габариты или стандартизированные размеры единые для всех?
– Длина может отличаться – 1 м и 1,5 м. Первая – на моделях с мощностью 0.6 кВт, вторая – для 1 и 1.3 кВт. Ширина и толщина одинакова для всех приборов – 16,5 см и 4 см соответственно.
– Что выступает нагревательным элементом в панели?
– Им является низкотемпературный ТЭН, вмонтированный в пластину из алюминия, которая выступает излучателем.
– Сколько весит потолочная ИК панель?
– Все зависит от мощности модели. Для конфигураций на 0,6 к Вт вес составляет 3,5 кг, для мощности 1 и 1,3 кВт – 4,5 кг.
– Мой потолок обшит пластиком. Не загорится ли он от панели? Она сильно нагревается?
– Ее корпус практически не нагревается, так как теплоизолирован. Поэтому установка возможна на поверхностях из любых материалов. Вы можете не бояться пожара.
Инфракрасные греющие приборы можно монтировать на любые поверхности. Они превосходно соседствют с любыми строительными и отделочными материалами без риска возгорания
– Можно ли оставлять пластины включенными без присмотра?
– Да, если они оснащены терморегулятором. Если же нет – оставлять на долгое время без присмотра не рекомендуется во избежание перегрева помещения.
– Сколько нужно терморегуляторов?
– Один терморегулятор на одно помещение.
– Сколько тратится электроэнергии с таким отоплением? Если модель мощностью 1 кВт она будет “накручивать” 1 кВт/час?
– Если подходить к эксплуатации с умом, то, конечно же, нет. Весь секрет в том, что для поддержания комфортной температуры достаточно, чтобы панель работала 20-30 мин в час.
Контролировать работу инфракрасной греющей панели, оснащенной встроенным терморегуляторм или аналогичным устройством в розетке, необязательно. Отлючаться при достижении выбранной владельцем температуры он будет автоматически
Если Вы установите терморегулятор – обогреватель не будет работать постоянно. Он будет включаться по мере необходимости. Если отопление будет работать 20-30 мин в час – потребление электричества составит от 1/3 до 1/2 мощности прибора.
Виды и типы модульного инфракрасного отопления
На рынке представлено большое количество различных ИК-приборов для отопления. У них один и тот же принцип работы, но конструкция может отличаться. Конструктивные отличия помогают решить ту или иную инженерную задачу оптимальным образом.
Точечные ИК-обогреватели
По внешнему виду напоминают обычные лампы.
Крепятся к стене с помощью кронштейна либо ставятся на пол.
Очень часто используются в качестве элемента интерьера.
Для обогрева больших комнат рекомендуется покупать несколько маленьких точечных обогревателей средней мощности, устанавливая их в разных углах помещения.
Справка! Главный недостаток — относительно высокая цена приборов этого типа, но в случае длительного использования эти расходы окупаются.
Плёнка Плэн
Представляют собой широкую плёнку, в которую вплетены тонкие нагревательные ИК-элементы. Плёнку монтируют под пол, на стены и на потолок. Плёнка не влияет на работу техники, а помещение нагревается равномерно.
Кроме того, часто ИК-плёнку Плэн нарезают в виде небольших ковриков для локального обогрева, которые размещают в ванной комнате, на входе и так далее. Инфракрасная плёнка полностью безопасна, с точки зрения пожарной опасности, поэтому она может монтироваться под деревянный пол.
Фото 1. Инфракрасная пленка с вплетенными нагревательными элементами, монтируется под пол в ванной, прихожей.
Греющие гипсокартонные
Имеет вид гипсокартона, на тыльной стороне которого размещаются электропроводящие углеродные нити, испускающие мощное инфракрасное излучение при прохождении тока. Нити изолируются специальными полимерными плёнками и отражателями для оптимального излучения. Греющие гипсокартонные панели используется так же, как и обычный гипсокартон (например, для создания обшивки стен).
Потолочные панели
Представляют собой плоские панели небольшой толщины, которые помещены в металлический корпус, а крепятся они на потолок. Потолочные панели довольно сложно повредить (однако, в случае протекания воды в помещении, находящемся этажом выше, прибор рекомендуется отключить).
Потолочные ИК-панели считаются оптимальным методом обогрева помещений, поскольку они не отнимают полезное пространство (тогда как, например, для ИК-ламп нужно найти место для установки). Потолочные радиаторы используются в офисе, в доме, на складе и так далее.
Фото 2. Инфракрасные потолочные обогреватели, плоской формы, в металлическом корпусе, не занимают пространство в помещении.
Настенные
Настенные ИК-панели по своим техническим и эксплуатационным характеристикам похожи на потолочные или напольные. Однако настенные приборы в среднем более слабые, чем другие, поскольку нагретый воздух всегда стремится вверх, что в целом снижает эффективность обогревателя.
Всегда можно увеличить мощность, но это приведёт к дополнительным расходам на электричество. Поэтому настенные панели рекомендуется ставить как дополнительный источник тепла для обогрева холодных зон.
Фото 3. Настенные УФ-панели, монтированные в комнате под окном, подходят в качестве дополнительного источника тепла.
Газовые радиаторы
Газовые обогреватели излучают инфракрасные лучи, которые возникают в результате сжигания воздушно-газовой смеси, находящейся внутри устройства. Приборы этого типа очень мощные, а в ряде случаев из-за высокой мощности их противопоказано использовать для домашнего обогрева.
Инженеры рекомендуют устанавливать приборы этого типа для обогрева больших помещений (фабричные помещения, закрытые спортивные площадки, торговые помещения и так далее).
Фото 4. Газовые инфракрасные панели в большом помещении, обладают большой мощностью, поэтому их не применяют в доме.
УФ-излучатели на потолок с водяным теплоносителем
Представляют собой сложные замкнутые устройства, в которых инфракрасные лучи нагревают воду, в дальнейшем подающуюся в трубы в качестве теплоносителя. Такие системы используются в промышленности, а монтаж в частных домах неоправдан по экономическим причинам (поскольку быстрее и дешевле поставить более простое устройство).
ИК-система для теплого пола
Представляют собой модульные пластины или плёнку, которую размещают под деревянным паркетом. Нагретое покрытие не воспламеняется и полностью безопасно, с пожарной точки зрения. Рекомендуется использовать как вспомогательный источник питания. Например, можно установить напольные пластины и ИК-лампу — в таком случае пластины будут нагревать пол, а лампа — стены и объекты в помещении.
Выбор материалов
Необходимо при выборе руководствоваться следующими характеристиками:
- материал должен быть безопасным;
- необходимо выбирать материал с негорючей пропиткой;
- очень важны экологические свойства материала, ваше жилье должно быть экологичным;
- старайтесь приобретать материалы известного производителя.
Шлак, керамзит, минеральная вата, стекловата — выбирайте в зависимости от влажности помещения, его объема и ваших предпочтений. Консультанты помогут вам определиться с конкретным выбором, если вы расскажите им о своих проблемах и стоящих задачах. Вас сориентируют по количеству необходимого для размера вашего дома материалов, покажут необходимые сертификаты и дадут объяснения по монтажу.
Как утеплить потолок своими руками
Решение этого вопроса позволит хозяевам сэкономить на отоплении и жить в комфортных условиях, имея теплый частный дом.
Для начала профессионалы укладывают пергамин, который защищает утеплитель от воздействия влаги и гниения, прикрепляя его к потолочным балкам. Затем укладывают пенопласт. Щели между листами заделывают обычной монтажной пеной. Поверх него снова кладут пергамин. Только после этого приступают к укладке утеплителя. Благодаря такой хорошей изоляции ваш утеплитель прослужит долгие годы и не будет подвержен появлению плесени и гнили. И благодаря этому потолок можно будет реже ремонтировать. Мы постарались отразить весь процесс утепления на фото, которые помогут вам самостоятельно отремонтировать потолок.
Советы хозяевам
Если вы хотите действительно иметь теплый частный дом, то прислушайтесь к нашим советам. Лучше уложить утеплитель в два слоя, тогда потолок будет хорошо утеплен, а дом будет теплый. Верхние слои утеплителя должны укрывать нижние стыки, таким образом, ваш потолок будет утеплен безупречно. Сверху утеплителя можно положить деревянные доски, которые прижмут материал, обеспечив монолитность и надежность, и они сделают его долговечным. Фото правильной укладки утеплителя в несколько слоев вы можете посмотреть
Обратите также внимание на то, насколько утеплен ваш потолок снаружи дома, ведь от этого тоже зависят потери тепла. Если снаружи необходимо утепление, то оно проводится по такой же схеме, только вместо верхнего слоя досок используют рубероид, а поверх – черепицу или любой другой материал
По окончанию процесса утепления вы сразу почувствуете, что микроклимат вокруг изменился, ваш дом – теплый и без сквозняков, которые еще недавно гуляли сквозь щели.
Процедура утепления на первый взгляд может показаться долгой и сложной, но попробовав, вы научитесь делать это с необходимой сноровкой и в следующей комнате будете делать это легче и быстрее. Призом за ваши усилия будет теплый дом, уютный, где вся семья будет чувствовать себя спокойно и комфортно.
Выводы и полезные видео по теме
Следующее видео познакомит вас с принципом работы инфракрасных отопительных панелей:
Видео-презентация ИК-керамических панелей производства Италии:
В следующем видео представлены преимущества инфракрасных излучающих панелей:
Работа устройства по инструкции обеспечит быстрый нагрев помещения до высокой температуры и создание комфортных климатических условий, которые регулируются встроенной или дополнительной автоматикой.
Хотели бы вы поговорить с нами о том, как вы выбрали инфракрасную отопительную панель для своего дома / офиса / квартиры. Поделитесь своими критериями выбора устройства. Пожалуйста, оставляйте комментарии в блоке ниже, задавайте вопросы и размещайте фото по теме статьи.
