О воздушных фильтрах для систем вентиляции

Требования к фильтрам

Установка воздушного фильтра, с одной стороной, должна обеспечивать герметичность конструкции, но с другой фильтр является сменным элементом вентиляционной системы. Этими особенностями и обусловлены некоторые важные требования к нему.

Удобство монтажа, возможность замены, надежная герметизация

Так, например, конструкция фильтра должна обеспечивать удобство при монтаже, а также возможность его замены. При всем при этом конструкция фильтров должна обеспечивать надежную герметизацию, исключать возможность разрывов фильтрующего материала и протечек воздуха между корпусом фильтра и установочными рамами.

Прочность и стабильное аэродинамическое сопротивление

Конструкция фильтра, помимо этого, должна выдерживать и механические нагрузки, которые создаются воздушными потоками в процессе его эксплуатации. Так одним из важных параметров фильтра является его аэродинамическое сопротивление, причем имеет значение не только начальное аэродинамическое сопротивление фильтра, но и то, которое проявится при его загрязнении.

Исходя из этого, ко всем материалам, используемым при изготовлении фильтра, предъявляются самые высокие требования, так как в случае выхода из строя одного элемента фильтра будет нарушена работа всей системы фильтрации, и, как следствие, возможен выход из строя и других элементов вентиляционной системы.

Это обстоятельство важно понимать и всегда учитывать, делая выбор между теми фильтрами, которые произведены на специализированных предприятиях под контролем специалистов, и выполненных кустарным методом

Компания «ТРИА Комплекс» уделяет особое внимание надежности фильтрационных материалов и конструкции фильтров, подбирая проверенных и надежных производителей воздушных фильтров. Например, для вентиляционных установок Swegon серии GOLD предлагаются фильтры ведущих мировых производителей или проверенные в течении длительного времени фильтры российских производителей, включая фильтры, производство которых ведется на основе нашего технического задания и под нашим контролем

Какой тип управления лучше?

Управление вытяжным устройством бывает:

• механическое – с использованием кнопок, ползунковых механизмов или переключателей, находящихся на лицевой поверхности прибора;
• электронное – для него характерно наличие автоматических программ, дисплея, вспомогательных функций и специальных кнопок, возможность автоматического включения в процессе приготовления пищи;
• сенсорное – подвид электронного управления, максимально удобный в использовании благодаря наличию сенсорных кнопок, чувствительных к легкому прикосновению.

С финансовой точки зрения более предпочтительны изделия с механическим управлением, а исходя с позиции эргономичности и расширенного функционала, стоит выбрать модели с электронным управлением, дисплеем и сенсорной панелью.

Предлагаем вашему вниманию еще один познавательный материал – о том, как выбрать мойку из нержавеющей стали

Периодичность обслуживания и замены фильтров

Периодичность обслуживания и замены устройств, очищающих воздух, можно увидеть ниже в таблице.

Класс фильтра по принципу действия	Периодичность	Выполняемые работы
Гравитационные	Не регламентирована, но не реже 2-х раз в год	Очистка нижней части пылеосадочной камеры от скопившейся пыли
Инерционные	В зависимости от объема пылесборника, но не реже 1-го раза в 4-6 месяцев	Очистка пылесборника
Контактного действия (тканевые фильтры)	Через 2-3 месяца использования или при значительном увеличении аэродинамического сопротивления фильтра	Замена фильтра
Электрические	1 раз в 2 месяца	Чистка осадительной камеры
1 раз в 2 года	Замена УФ излучателя
1 раз в 5 лет	Замена угольных катализаторов

Но нужно помнить, что на периодичность замены и чистки фильтров могут оказать влияние следующие факторы:

• в летний период года при цветении тополя в окружающей атмосфере много тополиного пуха;
• при расположении объекта у леса или водоема в воздухе летает особенно много различной пыльцы, листьев, насекомых и т.д.

Обеззараживание воздуха в лечебно-профилактических учреждениях

октября 2, 2009

«ПОТОК 150-М-01» – ЭФФЕКТИВНО. ПРОСТО. НАДЕЖНО.

Используя технологию «Поток», НПФ «Поток Интер» разработала и серийно выпускает не имеющую мировых аналогов автономную установку обеззараживания воздуха «Поток 150-М-01». Установка применяется как эффективное средство в комплексе мер в борьбе с возбудителями госпитальных инфекций.

Технические характеристики автономной установки «Поток 150-М-01»:

Производительность	— 150 м3/ч
Потребляемая мощность	— 40 ВА
Масса	— 9 кг
Габаритные размеры	— 420×322×360 мм

Достоинства автономной установки «Поток 150-М-01»:

• Осуществляет полную инактивацию микроорганизмов и вирусов;
• Фильтрует частицы в диапазоне от 0,01 до 10 мкм;
• Не имеет ограничений по использованию в присутствии людей;
• Не изменяет ионный и газовый состав воздуха;
• Может использоваться как непрерывно, так и периодически;
• Не требует замены функционального элемента (гарантия на функциональный элемент – 5 лет);
• Не создает помех для электронной аппаратуры.

Высокая эффективность работы установки обеззараживания воздуха «Поток 150-М-01» была подтверждена результатами исследований в НИИ Эпидемиологии и Микробиологии им. Н.Ф. Гамалеи.

Исследования показали, что при исходной концентрации микробных клеток в воздухе помещения 108 в дм3 работающая установка в первые 60 минут снижает ее на 4-6 порядков, а в следующие 30 минут – буквально до единичных значений.

Для лечебно-профилактических учреждений (ЛПУ), в которых предъявляются повышенные требования к качеству воздуха по стерильности, температуре, влажности и газовому составу фирма предлагает технические решения на базе системы обеззараживания и тонкой фильтрации воздуха с использованием установок «Поток 150-М-01». Такие решения позволяют спроектировать помещения необходимого класса чистоты и, что самое главное, поддерживать этот класс в процессе эксплуатации помещения.

Согласно СанПиН 2.1.3.1375-03 «Гигиенические требования к размещению, устройству, оборудованию и эксплуатации больниц, родильных домов и других лечебных стационаров» эффективность инактивации микроорганизмов и вирусов в воздухе, подаваемом в помещение через систему вентиляции и кондиционирования должна быть не ниже 95%. Специально для применения в системах вентиляции и кондиционирования установка «Поток 150-М-01» комплектуется потолочным воздухораспределителем, перфорированная поверхность которого позволяет подавать воздушный поток равномерно и с оптимальной скоростью. На выходе она составляет не более 0,15 м/с на расстоянии 1 м от нижней поверхности. Конструкция оснащена креплениями и рассчитана на монтаж в составе чистого потолка.

Применение установок «Поток 150-М-01» в системе вентиляции и кондиционирования позволяет:

• Обеспечить эффективность обеззараживания воздуха в системе вентиляции и кондиционирования согласно требованиям СанПина;
• Увеличить срок службы системы обеззараживания воздуха;
• Эксплуатировать системы вентиляции и кондиционирования как в непрерывном, так и в периодическом режимах;
• Упростить обслуживание системы;
• Значительно снизить эксплуатационные расходы.

Схема размещения установок «Поток 150-М-01» с воздухораспределителем в системе вентиляции и кондиционирования

СЕРТИФИКАЦИЯ

• Сертификат соответствия Госстандарта России РОСС RU.АЯ46.В24876
• Санитарно-эпидемиологическое заключение 77.ФЦ.12.945.П.000461.11.04
• Регистрационное удостоверение Минздрава России ФС 022а2000/1902-05
• Сертификат соответствия требованиям ИСО 9001:2000 TGA-ZM-09-99-00-029-04
• Сертификат соответствия требованиям ГОСТ Р ИСО 9001:2000 РОСС RU.ИС39.К00080
• Методические указания МУК 4.2.1089-02 “Использование установки обеззараживания воздуха УОВ “Поток 150-М-01″ и контроль микробной обсемененности воздуха при ее работе”

Вентиляция

Воздух и его составляющие: что нас убивает?

Условно вредные включения в привычный воздух, которым мы дышим, стоит разделить на 2 части: включения из внешней городской атмосферы и собственно комнатные загрязнения.

Городской воздух

Воздух «за бортом» квартиры обязан подчиняться правилам, описанным в ГН 2.1.6.695-98 «Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест» и ряду других нормативных документов. Согласно этого документа, снаружи можно встретить практически все, что угодно. Но во всех зонах выброса организованы независимые участки экспертизы, которые ДОЛЖНЫ обеспечивать контроль и своевременную передачу данных загрязняющим организациям для исправления ситуации.

Домашний воздух

Воздух в наших квартирах тоже стандартизирован и подчиняется СанПиН 2.1.6.1032-01 «Гигиенические требования к обеспечению качества атмосферного воздуха населенных мест».

Среди особо опасных воздушных примесей, характерных для дома, стоит упомянуть формальдегид, смолы, пыль (а как вы думали!) и ряд частиц, чье происхождение связано с деградацией синтетических материалов: частицы и волокна пластика, асбеста, других строительных смесей.

Основные параметры фильтров ФВК и ФЯК:

1. Габариты. Возможно изготовление стандартных моделей ФВК и ФЯК, под конкретное сечение воздуховода и требуемую производительность. При этом учитывается воздушный поток, высота и ширина рамки, длина карманов фильтров.
2. Количество карманов фильтра. Обычно для качественной работы в фильтр карманный для вентиляции устанавливаются рамки на 3-8 карманов, но при необходимости возможно производство нестандартных моделей с увеличенным количеством секций в системах.
3. Общая площадь фильтра ФВК или ФЯК. От размеров фильтрации зависит разница давления и производительность устройства.
4. Номинальная производительность. Показывает, сколько кубометров воздуха фильтр для вентиляции карманный способен обработать за час, насколько хорошо при этом очищен воздушный поток.
5. Класс очистки фильтра. Условное обозначение количественного содержания примесей в системах после фильтрации.

Инструкция по самостоятельной замене картриджа

В первую очередь необходимо понять, какие компоненты включает в себя картриджный фильтр. По названию понятно, главный элемент такого типа фильтра – картридж. Что в него входит?

Обычно он имеет цилиндрическую форму и изготовлен из фильтрующего элемента. В роли последнего бывают представлены активированный уголь, полипропилен, полиэтилен и пр. – все зависит от поставленных задач (механическая обработка, устранение хлора, органических веществ).

Чаще всего данный цилиндр обладает полостью, расположенной в центре, которая предназначается под уже прошедшую обработку жидкость. Торцы картриджа – это не распространяется на системы механической очистки – перекрываются кольцами-уплотнителями из резины. Последние, прилегая к выступающим частям корпуса, не пропускают исходную воду к чистой. Колба (нижняя часть фильтра) резьбой присоединяется к верхней части системы.

Если вы хотите произвести замену сменного картриджа в фильтре для воды, от вас требуются такие действия

1. Перекрыть поступление воды.

Если нет крана, позволяющего это сделать, необходимо остановить подачу воды не только в систему, но и для всего дома.

2

. Ключом, который прилагался к фильтру,открутить колбу .

Внутреннее давление в фильтре может не давать раскрутить ее. Чтобы сбросить его, используйте кнопку сброса давления, находящуюся на «голове» фильтра. Если ее нет, понизить давление удастся открытием крана с чистой водой, находящегося после фильтра. Откручивайте колбу аккуратно, чтобы не выплеснуть оставшуюся внутри воду.

3. Достать старый картридж.

Не забывайте при замене картриджа в фильтре для воды проверять резинки-уплотнители на торцах картриджа (это не относится к фильтрам механической очистки). Если они эластичные, мягкие, можно снять их, промыть и продолжать использовать. Безусловно, новые резинки входят в комплект к только что купленным картриджам, но часто они оказываются слишком жесткими и тугими.

4. Вылить оставшуюся в колбе воду, вымыть сосуд.

Если вам придется перекрывать воду в доме для замены картриджа, запаситесь для этих целей водой.

В колбе вы можете обнаружить слизь, ржавчину. Не советуем отмывать их с применением моющих средств, потом они навредят последующим ступеням фильтрации, либо окажутся в чашке вместе с водой. Хорошо протрите открытые части «головы».

5. Поместить свежий картридж в подготовленную колбу.

Если новый сменный картридж снабжен очень твердыми, неэластичными резинками, лучше заменить их более мягкими по возможности. В случае, когда ее нет, вы потратите много энергии, закрывая фильтр. Но не сломайте ключ, обойдитесь без спешки.

6. Закрутить колбу до упора ключом.

Когда речь идет об обратноосмотической системе (либо ультрафильтрации), очищенную колбу с замененным фильтром наполните приготовленной заранее чистой жидкостью. Иначе имеющиеся в воде воздушные пузыри способны навредить мембране. При замене картриджа в привычном (не мембранном) фильтре для воды все легче: воздух выйдет в кран.

7.

Когда замена завершена,убедитесь в герметичности мест соединения, качестве жидкости. Медленно откройте кран на подачу воды в фильтр, чтобы понять, не выходит ли вода между головой фильтра и колбой.

Если фильтр все же протекает, требуется снова перекрыть воду, постараться закрутить еще лучше. Если он все еще течет, повторно выкрутите колбу, проверьте состояние тонкого уплотнительного кольца из резины в ложбинке колбы. Именно благодаря ему из фильтра не просачивается жидкость. Деформированное кольцо замените новым и заново закрутите колбу.

Когда вы провели замену картриджа в фильтре для воды, следующие 10 минут требуется сливать всю обработанную воду. Так вы сможете избавиться от мелких частичек пыли, которыми богаты новые картриджи, особенно угольные.

Читайте материал по теме: Можно ли пить воду из-под крана

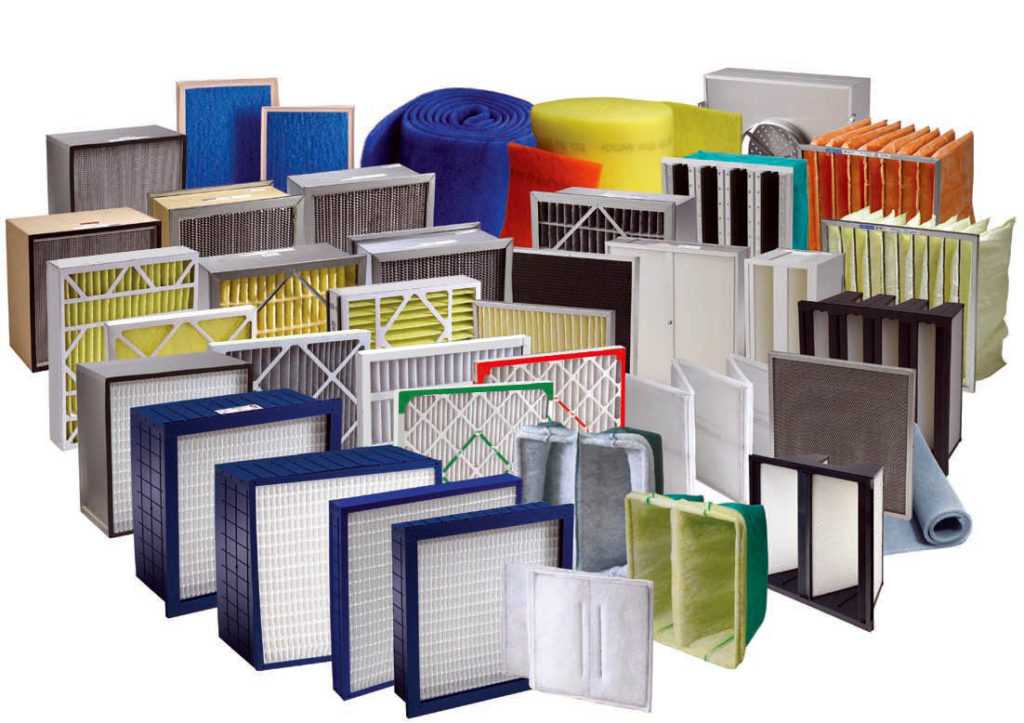

Разновидности конструкций и типы фильтров

Для вентиляционных установок приточно-вытяжного типа используют несколько типов очистных решений.

1. Рулонные фильтры. Изделия из полиэстера. Поставляются в рулонах, толщина которых пропорциональна классу очистки воздуха.

2. Канальный фильтр. Главная особенность этих решений заключается в возможности установки в уже работающую систему воздухообмена. Угольные фильтры для вентиляции помимо устранения неприятных зловоний и пыли, способны заглушать громкие звуки.

   Чаще всего монтируют после вентилятора, что позволяет использовать их в качестве глушителя акустических волн, шумов.

3. Ячейковые изделия. Представлены в продаже 2 категориями продукции:
4. Кассетные фильтры для вентиляционных систем. Получили широкое распространение ввиду простоты установки (монтировать можно в любой воздуховод с прямоугольным сечением). Встречаются как в жилых домах и общественных сооружения, так и в производственных ценах.
   Кассетный фильтр для вентиляции предназначен главным образом для грубой очистки воздушного потока.

5. Мешочные фильтровальные элементы. Используются для начальной очистки кислорода. Эффективно улавливают крупные частички и пыль. Недавно в продаже появились карманные фильтры для вентиляции из полиэтиленовых и полипропиленовых волокон.

   Они могут применяться в качестве самостоятельного очищающего решения, т.к. соответствуют классам EU5- EU. Характеризуется пыле ёмкостью на уровне 100-300 г/кв. см.

6. Самоочищающиеся. Получили широкое распространение в производственных цехах, металлургической и обрабатывающей промышленности с высокой интенсивностью работы. Используются для вентиляционных каналов, где невозможно оперативно заменить фильтрующий материал.
7. Электростатические. Предназначены для очистки воздушных масс от твёрдых частичек, масел и краски. Работают на основе электростатического эффекта (притягивают пылинки и крупицы). Эффективность очистки зависит от степени загрязненности самого фильтра, поэтому ему требуется регулярная профилактика.

8. Панельные. Оборудование применяется для приточных и вытяжных каналов, в том числе и рециркуляционного типа.

   Фильтрующие материалы – сетка на металлическом основании, дополненная тканью соответствующего класса.

9. Высокотемпературные решения. Речь идёт о специальной категории продукции, устанавливаемой в промышленных сушилках, банях и саунах – помещениях, где главенствует высокая температура. Эффективность материалов сохраняется даже при +300 °С.
10. Жироулавливающие кассетные фильтры. Зачастую это улавливающая мелкие частички копоти и жира ткань, закрепленная на оцинкованной рамке. Широкое распространение приобрели в заведения общепита, столовых, а также ресторанных комплексах, где над варочными поверхностями установлены вытяжные зонты. Для фильтров используется 5-8-слойная сетка с размером ячеек 0,35 х 0,6 см.
    Периодически жироулавливатель замачивают с моющим средством в горячей воде, чтобы избавиться от слоя остаточных продуктов.
11. Бактерицидные фильтры. Узкоспециализированное оборудование комплектуется изделиями (Н11) первого класса (см. классификация для фильтров по классам очистки). Бактерицидный улавливатель эффективно задерживает небезопасные для человеческого организма грибковые споры, плесень, бактерии и микробы. Обработка материала специальной пропитки позволяет уничтожать эти вирусы за несколько минут. Уровень эффективности этого типа фильтров вентиляции приближается к 95%. Их монтируют на чистых производственных линиях, в больницах и лабораториях.

Характеристики перечисленных выше решений зависят от используемых материалов и тканей.

Подбор фильтров, что выбрать: оригинал или аналог

Каждый владелец вентиляционной установки сам для себя решает, какой фильтр выбрать.

Но следует отметить, что воздушные фильтры известных мировых фирм-производителей, как правило, существенным образом отличаются от тех аналогов, которые предлагают менее именитые производители. Отличия в качестве связаны прежде всего с тем, что для удешевления конечного продукта при изготовлении воздушных фильтров они могут использовать (и, как правило, используют) сырье более низкого качества. К тому же при производстве так называемых аналогов или неоригинальных фильтров используется уменьшенное количество точек контроля производственного цикла.

Различный срок службы и надежности

Но это не значит, что они не отвечают заявленным производителем параметрам и не обеспечивают допустимый уровень степени фильтрации. Так же нужно отметить, что срок службы неоригинальных воздушных фильтров значительно меньше оригинальных. При высокой степени засоренности фильтра его характеристики (сопротивление и пропускная способность) резко ухудшаются, иногда выше критических значений для самого фильтра, что приводит его к разрыву и последующему ремонту уже засоренных элементов калориферов, рекуператоров и прочих частей вентиляционного оборудования и кондиционеров.

О разнице в ценах

Цена неоригинального воздушного фильтра при этом может быть может быть значительно ниже, чем у оригинального экземпляра.

Как бороться с табачным дымом и неприятными запахами.

Зачастую чистый воздух в домах, где один из жителей заядлый курильщик, является роскошью для остальных членов семьи. Заставить человека бросить отравляющую привычку практически невозможно, а потому нужно позаботиться в первую очередь о здоровье других жильцов, в особенности детей. По результатам исследований пассивное курение вызывает не только рак, оно становится причиной отставания в развитии, в росте, плохой успеваемости в школе и ослабления иммунной системы.

С неприятными запахами борьба также сложна и требует от пользователя более тщательного выбора очистителя. Запахи способны менять настроение и вызывать головные боли, снижать качество сна и повышать раздражительность. Для избавления от табачного дыма и неприятных, как органических так и не органических запахов поможет воздухоочиститель для кухни.

Следует обратить внимание на следующие виды агрегатов:

• Очистители – фотокатализаторы.
• Очистители – озонаторы.

Воздухоочиститель для кухни наиболее эффективно справляется с дымом от сигарет и неприятными запахами любого происхождения. По оценкам потребителей лучшими в данной категории стали фотокаталитические очистители воздуха.

Виды фильтров для промышленной вентиляции

Фильтрационные устройства, помогающие очищать атмосферу в производственных помещениях, бывают нескольких видов:

• рукавные — в их корпусе предусмотрены тканевые рукава, через которые загрязненные воздушные массы проходят из нижнего патрубка. Примеси остаются на ткани, а очищенные потоки выходят из патрубка в верхнем отделе фильтровального элемента;
• воздушно-картриджные – выполняются в форме цилиндра из микроволокон целлюлозы, полиэстера. Комфортны в эксплуатации за счет компактных размеров;
• керамические — производятся из пористых проницаемых материалов, обычно имеют форму полых цилиндров. Эффективность фильтрации обусловливается проницаемостью и размерами пор керамики;
• гидравлические – состоят из корпуса, фильтрующего элемента, индикатора заполнения, перепускного клапана. Используются для тонкой очистки масел;
• электростатические – газовый поток проходит сквозь электрическое поле. Мелкодисперсные частицы пыли, аэрозоли, копоть, сажа электризуются и опускаются на блоки осаждения.

Какой лучше выбрать

Итак, разобравшись с устройством всех типов фильтров, устанавливаемых в кухонных вытяжках, мы подходим к главному вопросу – какой лучше?

Однозначного ответа на этот вопрос нет. Все зависит от потребности конкретного пользователя, особенностей его кухонного помещения, бюджета, который он готов потратить.

Самыми популярными были и остаются обычные вытяжки с воздухоотводами и жирособирательными многоразовыми (вечными) фильтрами. Устанавливать угольные системы фильтрации в такие конструкции нет никакой надобности: тяжелый и загрязненный воздух все равно выводится в шахту или на улицу.

Выбирая такую вытяжку, следует обращать внимание на мощность двигателя. Именно от него будет зависеть эффективность прибора

Если рассматривать качество многоразовых жировых фильтров, то на первом месте стоят решетки из нержавеющего металла, на втором оцинкованная сталь и на третьем алюминиевый сплав. Вытяжки с одноразовыми фильтрами лучше не брать, иначе придется постоянно следить за их частотой и наличием запасных пластин.

Рециркуляционные модели с угольными фильтрами подойдут для кухонь, где трудно сделать воздухоотвод в шахту или на улицу.

В выборе такой системы фильтрации имеет значение качество самого фильтра. Чем оно выше, тем лучше будет микроклимат в помещении. Стоит отдавать предпочтение проверенным брендам, таким, как:

• Elikor;
• Jet Air;
• Krona;
• Elica;
• Rowen;
• Titan.

Сегодня в продаже можно найти универсальные угольные фильтры для различных кухонных вытяжек, подходящие к большинству моделей со стандартными параметрами. Для тех, кто очень озабочен атмосферой в своем доме, рекомендуется брать именно такие типы фильтров.

Не стоит забывать, что любая система фильтрации требует контроля. Многоразовые решетки необходимо регулярно промывать, одноразовые жировые и угольные – вовремя менять.

Для удаления трудновыводимых жировых следов сегодня продаются очень эффективные средства, позволяющие без труда отчистить даже очень загрязненные поверхности.

Описание жироуловителей

Существует несколько групп приспособлений для фильтрования испарений на кухне. Принцип их работы основывается на впитывании жира и частиц копоти. Для этого в составе имеется синтетическая ткань.

Она способна отлично чистить потоки воздуха, которые всасывают вентилятор.

Группы жироуловителей:

• плоские элементы для одноразового использования;
• сетки из алюминия, разделенные на множество мелких ячеек и облаченные в жёсткую раму;
• аналогичные изделия, но выполненные из нержавеющей стали.

Сменные модели напоминают по внешнему виду тонкий ковер. Их принято использовать в небольших по размеру встраиваемых вытяжках. Для очистки здесь используются синтетическое волокно или бумага. В первом случае это могут быть синтепон, акрил или флизелин. Максимум такое изделие может прослужить 3 месяца, но при бережном обращении. Это означает, что устройство должно работать не больше 2 часов за сутки.

Алюминиевые модели

Решетки, сделанные из алюминия или нержавеющей стали, подгоняются под размеры бытового прибора. Они хороши тем, что подходят для продолжительной эксплуатации. Действуют они по несложному принципу: мельчайшие ячейки сеток, которые помещены в раму, задерживают летучие частицы.

Можно выделить несколько преимуществ и недостатков таких изделий. К примеру, одноразовый жировой фильтр хорошо чистит воздух, что защищает поверхность канала и вентилятора от липкого жира и налета. Недостатком можно обозначить то, что хватает его ненадолго. Проблему с устранением любых загрязнений можно решить только заменой, стирка и сушка материала не приносит пользу. Стоимость очистителя зависит от его размера. Минимальная цена находится на уровне 150 р.

Сменные части

Сменные вставки иногда подходят для универсального использования, то есть их можно устанавливать в любых вентиляционных устройствах, где предусмотрено применение этих элементов. Длительный срок использования характерен для компонентов из нержавеющей стали и алюминия.

Согласно технологии, их можно очистить водой с добавлением различных моющих составов. Но если сравнивать со сменной версией, новый уловитель с сетчатой структурой обойдется как минимум в 2 раза дороже. В то же время для него характерна грубая система очистки воздуха. Примерно через год использования капли жира покрывают поверхность корпуса. Также можно заметить их на отводном канале и внутренних полостях прибора.

Материалы, применяемые в фильтрационных решениях

Вентиляционные фильтры отличаются и по материалу, сквозь который проходит очищаемый поток. Качество очистки определяется особенностями адсорбента. С учётом этого критерия специалисты выделяют несколько типов материалов, классификация которых представлена ниже.

Маты из стекловолокна

1. Маты из стекловолокна гарантируют очистку в соответствии с критериями класса от EU2 до EU4. Оснащаются ими бактерицидные фильтры. Оснащаются покрасочные станции, производственные комплексы. Предварительно материал для вентиляционных систем проходит специальную обработку, защищающую от пыли, вирусов и потенциально небезопасных микробов. Изготовить своими руками такой «клининговый» агрегат невозможно, потому как речь идёт о технологически сложном и многоэтапном процессе.

2. Рулонные фильтры на основе синтепона. Оптимальные изделия, обеспечивающие комплексную защиту внутреннего пространства не только от пыли, но и влаги. Используются в отделочных комплексах, покрасочных мастерских.

3. Угольные изделия. В тех случаях, когда возникает необходимость в эффективном поглощении органических соединений, лучше, чем угольный фильтр для вентиляции не найти. Избавляют внутреннее пространство от тяжелых частиц. Уровень очистки зависит от количества слоев и пор материала. Зачастую речь идёт о воздушных фильтрах для приточной вентиляции.
4. Сетки из пластика или металла. На этапе предварительной очистки на вход вентиляционного канала монтируют специальные жироулавливатели, обработанные маслом. За счёт этого они эффективнее притягивают мелкие частички грязи и пыли. Степень очистки – до 90%.

Современная промышленность выпускает разные фильтры для вентиляционных систем

Производство фильтров поставлено на промышленный поток. Каждый из перечисленных типов рассчитан на эксплуатацию в определенных условиях.

Волокна для фильтров

Самыми популярными фильтровальными материалами остаются следующие основы, волокна:

Полиамид — один из самых современных и качественных материалов для фильтров

• Полиамид – синтетическое основание, которое без проблем справляется с высокими механическими и температурными нагрузками.

• Асбестовые – волокна на натуральной основе. Поставляется материал в рулонах. Он отличается невысокой механической прочностью. Технические характеристики остаются стабильными даже в кислотной и щелочной среде.





















• Стеклянные – прочный материал, которому не страшны агрессивные среды и высокие температуры. Главное достоинство – устойчивость к физическому, механическому и технологическому износу.
• Хлорированные структуры – справляются с влажной средой, грибковыми спорами, плесенью и потенциально опасными бактериями. Не устанавливаются в вытяжные системы, подверженные воздействию высоких температур или прямых солнечных лучей. Если температурный режим достигает 70 градусов по Цельсию, материал не способен качественно очищать приточный поток воздуха.

Для каждого типа фильтров производятся материалы с заданными характеристиками по классу и степени очистки воздуха

Компании производители указывают тип материала, используемого в том или ином фильтре.

Виды фильтров и улавливаемые ими загрязнения

Группа фильтров*Задерживаемые загрязнения

Фильтры грубой очисткиклассы G1(EU1), G2(EU2), G3(EU3), G4(EU4)	Пух, сажа, частицы крупной пыли, насекомые, перья, крупные семена растений.
Фильтры тонкой очисткиклассы F5(EU5), F6(EU6), F7(EU7), F8(EU8), F9(EU9)	Частицы размером более 1 микрометра: средняя и мелкая пыль, пух, средняя и мелкая пыльца растений, споры грибов/плесени, бактерии
Фильтры высокой эффективности** EPAHEPA классы E10(H10), E11(H11), E12(H12), H13(H13), H14(H14)	Более 99% всех частиц величиной более 0,3 мкм: мельчайшая высоко-аллергенная пыль PM2.5, споры грибов и пыльца, способные оседать на легких, опасные вирусы и бактерии, частицы cмога.
Фильтры сверхвысокой эффективности очистки ULPAклассы U15, U16, U17, U18.	Эффективность фильтрации составляет от 99,9995% до 99.9999995 % с величиной проскока от 0,0005% до 0,000005%.
Адсорбционно- каталитические фильтры (угольные) Качество очистки от газов зависит от качества и количества наполнителя (угля и катализаторов)	Фильтрует:Фенол, Бензол, Диметилфталат, Толуол, Стирол, Этилбензол, Этилацетат, Бутилацетат, Ксилол 1,2-дихлорэтан Бензпирен (бензапирен), Ртуть, Фтороводород, Бораты (соли борной кислоты) Не фильтрует: CO (угарный газ), CO2 (углекислый газ), формальдегид, сернистый ангидрид, диоксид азота, аммиак, табачный дым.
Фотокаталитические фильтры (ФКО)	Фильтрует: Почти все органические соединения, включая микробов и вирусы.(аммиак, сероводород, фенол, бензапирен, бензол, пиридин, цианистый водород, метан, ксилол, толуол, этил бензол, нафталин, диметиламин, формальдегид), а так же некоторые неорганические соединения, например СО (угарный газ). Фильтрует слабо: Диоксид серы, серную кислоту. Не фильтрует: Неорганическую пыль.
Электростатические фильтры	Фильтрует: Пыль, копоть, табачный дым Не фильтрует:  Окислы азота, формальдегид, и другие летучие органические соединения.
Лабиринтные фильтры	Фильтрует: Крупную пыль, Порошок, Аэрозоли краски или лака (эффективность 90-98%), Не фильтрует:  Газы, Мелкую и среднюю пыль.

Классификация по ГОСТ Р ЕН 779-2014

ГруппаКласс фильтраСредняяпылезадерживающаяспособность,по синтетической пыли, %Средняяэффективностьдля частицс размером 0.4 мкм, %Минимальнаяэффективностьюдля частицс размером 0,4мкм,%

ГОСТ Р ЕН 779–2014
грубой очистки	G1	50 ≤ Аm < 65	—	—
G2	65 ≤ Аm < 80	—	—
G3	80 ≤ Аm < 90	—	—
G4	90 ≤ Аm	—	—
средней очистки	М5	—	40 ≤ Еm < 60	—
М6	—	60 ≤ Еm < 80	—
тонкой очистки	F7	—	80 ≤ Еm < 90	35
F8	—	90 ≤ Еm < 95	55
F9	—	95 ≤ Еm	70
ГОСТ Р ЕН 1822-1-2010	Группа	Класс фильтра	Интегральное значение, в %	Локальное значениеa, b, в %
Эффективность	Проскок	Эффективность	Проскок
EPA	Е 10	≥ 85	≤ 15	—	—
Е 11	≥ 95	≤ 5	—	—
Е 12	≥ 99,5	≤ 0,5	—	—
HEPA	Н 13	≥ 99,95	≤ 0,05	≥ 99,75	≤ 0,25
Н 14	≥ 99,995	≤ 0,005	≥ 99,975	≤ 0,025
ULPA	U 15	≥ 99,9995	≤ 0,0005	≥ 99,9975	≤ 0,0025
U 16	≥ 99,99995	≤ 0,00005	≥ 99,99975	≤ 0,00025
U 17	≥ 99,999995	≤ 0,000005	≥ 99,9999	≤ 0,0001

Классификация по ГОСТ Р 51251-99

Класс очистки воздухаDIN 24184
DIN 24185EN 779EUROVENT
4/5EN 1882Эффективность очисткиПрименение

Грубая очистка	EU1	G1	EU1		< 65	Фильтры грубой очистки используются в помещениях и процессах с низкими требованиями к чистоте воздуха. Это предварительная очистка в системах вентиляции и центрального кондиционирования. Применяются при эксплуатации компрессоров, холодильных машин в условиях большой запыленности.
EU2	G2	EU2		65 — 80
EU3	G3	EU3		80 — 90
EU4	G4	EU4		90 >
Тонкая очистка	EU5	F5	EU5		40 — 60	Фильтры тонкой очистки воздуха используют в системах кондиционирования и вентиляции. Очистка воздуха газотурбинных агрегатов. Применяются в качестве фильтров второй ступени очистки (доочистки). Используются в частных квартирах и домах, больничных палатах, административных зданиях, гостиницах, при производстве продуктов питания, лекарств, в электронной, мясомолочной промышленности и т.п.
EU6	F6	EU6		60 — 80
EU7	F7	EU7		80 – 90
EU8	F8	EU8		90 – 95
EU9	F9	EU9		95 >
Особо тонкая очистка		H10		EU10	85	Фильтры абсолютной очистки применяются для чистых зон, чистых помещений. В фармацевтической и электронной промышленности, в качестве «финишных» фильтров, для решения проблем санитарии, гигиены и микроклимата в лечебных учреждениях, операционных; на АЭС; при производстве продуктов питания (бродильные отделения), лекарств и т.п.
	H11		EU11	95
	H12		EU12	99,5
	H13		EU13	99,95
	H14		EU14	99,995
	U15			99,9995	Фильтры окончательной очистки воздуха применяются в помещениях с самыми высокими требованиями к чистоте воздуха.
	U16			99,99995
	U17			99,999995
	U18			99.9999995

* В скобках указан европейский стандарт класса фильтрации.
** Фильтры высокой эффективности обеспечивают выполнение специальных требований к чистоте воздуха, в том числе в медицинских учреждениях.

Ткани и материалы в системах фильтрации воздуха

Класс и степень очистки воздуха зависят от того, какие фильтрующие материалы используются в том или ином изделии. Для достижения лучшего эффекта рекомендуется комбинировать несколько очистных модулей, принадлежащих к разным классам.

Оптимальный материал для вентиляции, улавливающий крупные фракции:

• ткани из шерсти, льна или хлопка;
• металлические сетки;
• стекловолокно;
• войлок, синтепон и другие нетканые материалы;
• бумага.

Выбор в пользу определенного типа тканей зависит от сферы и особенностей системы, в которой его планируется использовать.

Угольные фильтры

Угольный фильтр для вентиляции применяется главным образом для улавливания полу летучих и летучих органических соединений. Если говорить простыми словами, то он предназначен для удерживания «тяжелых» молекул, гигроскопичных структур.

Количество пор в материале определяет степень очистки кислорода. Чем больше их в ткани, тем чище получится воздух после очистки.

Маты из синтепона

Фильтрационные решения на основе синтетических волокон. Изделия характеризуются разной степенью очистки воздуха (EU2-EU6) и разной толщиной. Выполненные по современным технологиям механизмы без проблем справляются с температурой до +80°C.

Водяные изделия

В качестве фильтруемого компонента используется и обычная вода. Подобные очистные решения чаще всего встречаются над мангалами и другими источниками открытого пламени. Помимо очищения воздух охлаждается до комфортных значений в 35-40 °C.

Металлическая сетка

Помогают избавиться от частичек и примесей до 5 мкн. Применяются главным образом для грубой предварительной очистки воздуха. Для того, чтобы металлическая сетка эффективнее улавливала пыль, ее обрабатывают слоем машинного масла, причём сделать это можно своими руками без посторонней помощи. По мере загрязнения крупные фракции просто смывают в горячей воде с моющим средством.
