Задумывались, как сделать дом полностью автономным и перестать зависеть от тарифов электросетей? Задача стоит непростая: нужно подобрать покрытие, которое выдержит вес оборудования и не протечет через год. Установка системы обходится в среднем от 150 000 до 500 000 рублей, а монтаж занимает от 3 до 7 дней. Правильная кровля под солнечные панели — это фундамент вашей энергоэффективности. Давайте разберемся, как выбрать материал и закрепить панели так, чтобы они служили десятилетиями.
Оптимальные материалы для покрытия крыши
Выбор материала напрямую влияет на то, как будут крепиться фотоэлектрические элементы. Я заметил, что новички часто выбирают самое дешевое покрытие, а потом тратят вдвое больше на усиление стропил. Металлочерепица и профнастил — самые популярные варианты из-за легкости и простоты монтажа. Керамика и композит надежнее, но создают огромную нагрузку на каркас. Битумная черепица требует особого подхода к гидроизоляции в местах прокола. Фальцевая кровля считается эталоном герметичности, так как позволяет крепить панели без лишних отверстий в металле.
| Материал кровли | Сложность монтажа панелей | Нагрузка на крышу | Срок службы | Средняя цена за м2 |
|---|---|---|---|---|
| Металлочерепица | Низкая | Легкая | 20-30 лет | 600-1200 руб. |
| Профнастил | Очень низкая | Легкая | 25-40 лет | 500-1000 руб. |
| Керамическая черепица | Высокая | Очень тяжелая | 50-100 лет | 2500-5000 руб. |
| Композитная черепица | Средняя | Средняя | 30-50 лет | 1500-3000 руб. |
| Битумная черепица | Средняя | Легкая | 20-40 лет | 800-2000 руб. |
| Фальцевая кровля | Высокая | Легкая | 50+ лет | 1200-2500 руб. |
Технические требования к конструкции
Чтобы солнечная энергия вырабатывалась максимально, угол наклона крыши должен быть от 30 до 45 градусов. Если угол меньше, снег будет задерживаться на панелях, перекрывая свет. Несущая способность — критический момент. Панели вместе с креплениями добавляют от 15 до 30 кг на квадратный метр. Ветровые нагрузки в открытой местности могут буквально «оторвать» массив панелей, поэтому расчет ветрового давления обязателен. Материал должен быть совместим с алюминиевыми или стальными профилями, чтобы избежать электрохимической коррозии.
Подготовка поверхности перед установкой
Прежде чем заносить оборудование на крышу, нужно провести полную ревизию. Я однажды столкнулся с тем, что под старым шифером гнили стропила. В итоге пришлось менять половину каркаса, иначе крыша просто просела бы под весом батарей. Сначала оцениваем состояние дерева или бетона. Если есть трещины или гниль — проводим ремонт. Усиление конструкции обычно делают путем установки дополнительных подпорок или замены досок на более толстые. Гидроизоляция должна быть безупречной. Используйте качественные мембраны, чтобы любая капля воды уходила в водосток, а не в утеплитель.
Особенности монтажа кровли и оборудования
При проектировании важно правильно расположить стропила. Они должны совпадать с точками крепления направляющих профилей солнечных панелей. Обязательно оставляйте зазор 10-15 см между кровлей и панелями для естественной вентиляции. Без этого панели будут перегреваться, и их КПД упадет на 10-15% в жаркий полдень. Крепления должны быть жестко зафиксированы в обрешетке, а не просто прикручены к листу металла.
Список необходимых материалов:
- Алюминиевый профиль (направляющие) — 15-20 м на систему
- Кронштейны крепления — 2-4 шт на одну панель
- Кровельные саморезы с EPDM-прокладкой — 100-200 шт
- Герметик полиуретановый — 2-3 тубы
- Металлические хомуты (прижимы) — по 4 шт на панель
- Кабель солнечный (4-6 мм2) — согласно схеме
- Разъемы MC4 — 1 пара на каждую панель
- Заземляющая шина и провод — 20-50 м
Инструменты для работы:
- Шуруповерт с набором бит (обязательно)
- Перфоратор (для бетонных оснований, обязательно)
- Лазерный уровень или правило (обязательно)
- Ключи рожковые и шестигранники (обязательно)
- Стриппер для зачистки кабеля (желательно)
- Обжимной инструмент для MC4 (обязательно)
- Лестница или строительные леса (обязательно)
- Строительный нож и рулетка (обязательно)
Пошаговая инструкция по установке (технология):
- Разметка (3 часа). Определяем точки крепления к стропилам.
- Монтаж кронштейнов (5 часов). Фиксируем L-образные крепления через кровлю в обрешетку.
- Герметизация (2 часа). Обрабатываем все места проколов полиуретановым герметиком.
- Установка направляющих (4 часа). Монтируем алюминиевые рельсы на кронштейны.
- Выравнивание (2 часа). Проверяем плоскость уровня, чтобы не было перекосов.
- Укладка панелей (6 часов). Аккуратно поднимаем и укладываем модули на рельсы.
- Фиксация прижимами (3 часа). Затягиваем хомуты, фиксируя панели.
- Коммутация (5 часов). Соединяем панели последовательно или параллельно через MC4.
- Прокладка кабеля (4 часа). Проводим провода в гофре к инвертору.
- Заземление (2 часа). Соединяем все металлические части системы с контуром заземления.
- Тестирование (3 часа). Замеряем напряжение каждой цепочки.
Важно соблюдать температурный режим: монтаж лучше проводить при температуре от +5 до +25°C. При сильной жаре металл расширяется, что может привести к деформации креплений. Время застывания герметика обычно составляет 24 часа, до этого момента систему нельзя подвергать сильным вибрациям.
Меры безопасности:
Работа на высоте требует использования страховочного пояса и каски. Обязательно используйте перчатки, чтобы не порезать руки об острые края профиля. При работе с электроникой используйте диэлектрические инструменты. Никогда не подключайте панели к сети без установленного инвертора и защиты. Проветривайте помещение, если используете химические очистители для металла.

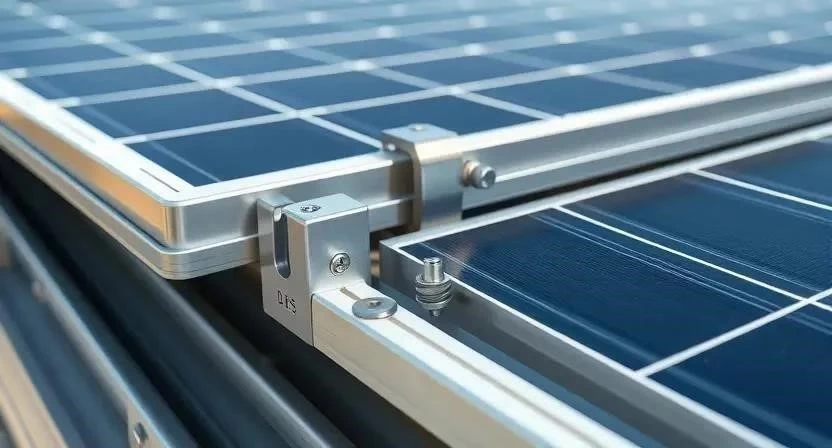

Системы фиксации солнечных модулей
Выбор креплений зависит от типа крыши. Для металлочерепицы используют специальные крюки, которые заходят под волну. Для плоских крыш применяют угловые опоры с балластом. Я рекомендую выбирать алюминий или оцинкованную сталь, чтобы избежать ржавчины через пару лет. Надежность системы проверяется простым тестом: при сильном нажатии панель не должна люфтить ни на миллиметр.
| Тип крепления | Для какой кровли | Особенность | Надежность | Срок службы |
|---|---|---|---|---|
| L-кронштейны | Профнастил, металл | Простой монтаж | Высокая | 25 лет |
| Крюки-зажимы | Черепица | Без повреждения покрытия | Средняя | 20 лет |
| Рельсовые системы | Универсальные | Идеальное выравнивание | Очень высокая | 30 лет |
| Балластные опоры | Плоские крыши | Без проколов кровли | Высокая | 25 лет |
| Интегрированные рамы | Спец. кровля | Заменяют собой покрытие | Максимальная | 40 лет |
Интегрированная солнечная кровля
Это современное решение, где фотоэлектрические элементы заменяют собой кровельный материал. Такая солнечная кровля выглядит эстетично и не требует дополнительных креплений. Главный плюс — идеальная герметичность и современный вид дома. Однако стоимость такой системы в 2-3 раза выше обычной. Основной минус — сложность замены одного поврежденного элемента: иногда приходится перебирать целый сегмент крыши.
Расчет стоимости и сметы
Цена зависит от площади панелей и сложности крыши. Если делать всё своими руками, можно сэкономить до 40% от общей суммы. Основные затраты уходят на сами модули и инвертор. Работа мастера по монтажу кровли и панелей стоит в среднем от 1500 до 3000 рублей за один модуль.
| Статья расходов | Бюджетный вариант (руб) | Средний вариант (руб) | Премиум вариант (руб) |
|---|---|---|---|
| Материалы кровли (м2) | 600 | 1500 | 4000 |
| Солнечные панели (кВт) | 40 000 | 60 000 | 100 000 |
| Система креплений | 5 000 | 12 000 | 25 000 |
| Инвертор и АКБ | 30 000 | 70 000 | 150 000 |
| Работа мастера | 0 (своими руками) | 40 000 | 100 000 |
Правильный уход за системой
Чтобы выработка энергии не падала, за кровлей нужно следить. Пыль, пыльца и птичий помет могут снизить эффективность на 20%. Я обычно провожу чистку дважды в год: весной и осенью. Важно использовать только мягкие щетки и дистиллированную воду, чтобы не оставить на стекле известковый налет.
Этапы обслуживания:
- Очистка поверхности панелей от пыли и грязи.
- Сброс снега с помощью специального скребка (не металлического!).
- Проверка затяжки всех болтовых соединений креплений.
- Визуальный осмотр герметиков в местах прокола кровли.
- Проверка состояния изоляции кабелей.
- Очистка инвертора от пыли (внутри корпуса).
- Замер напряжения каждой панели для выявления деградации.
Типичные ошибки при установке
Самая частая ошибка — игнорирование тени. Я видел случай, когда хозяин установил панели прямо под ветку огромного дуба. В итоге одна панель уходила в тень, и вся цепочка работала на минимальной мощности. Также часто забывают про вентиляционный зазор, из-за чего панели перегреваются и быстрее изнашиваются.
Чего нельзя делать:
- Крепить панели напрямую к металлу без прокладок.
- Использовать обычные саморезы вместо кровельных.
- Игнорировать расчет снеговой нагрузки для вашего региона.
- Прокладывать кабель без защитной гофры.
- Затягивать хомуты с чрезмерной силой (стекло может лопнуть).
Альтернативные решения для энергии
Если полноценная кровля для солнечных батарей не подходит, есть другие варианты. Солнечные коллекторы работают иначе — они греют воду, а не вырабатывают ток. Это дешевле и эффективнее для горячего водоснабжения. Также сейчас популярны балконные системы, которые не требуют вмешательства в конструкцию крыши.
Варианты альтернативной энергетики:
- Вакуумные солнечные коллекторы для воды.
- Плоские солнечные абсорберы.
- Гибкие солнечные пленки (для криволинейных крыш).
- Балконные микро-инверторные системы.
- Наземные солнечные станции (если крыша слабая).
- Гибридные панели (свет + тепло).
- Портативные солнечные станции с АКБ.
- Вертикальные солнечные фасады.
Часто задаваемые вопросы (FAQ)
Нужно ли менять всю крышу перед установкой панелей?
Нет, если текущее покрытие в хорошем состоянии и стропила выдержат нагрузку. Достаточно локального ремонта и усиления.
Не будет ли протекать крыша в местах креплений?
При использовании качественных EPDM-прокладок и полиуретанового герметик протечек не будет. Я всегда рекомендую проверять герметичность поливом воды после монтажа.
Какая кровля самая надежная для панелей?
Фальцевая кровля и керамика считаются самыми долговечными, но фальц проще в плане монтажа креплений.
Можно ли ставить панели на битумную черепицу?
Да, но требуются специальные крепления-крюки, которые фиксируются к обрешетке под слоем черепицы.
Как влияет снег на эффективность?
Снег полностью блокирует свет. Поэтому важен угол наклона от 30 градусов, чтобы снег сползал сам.
Сколько времени служит такая кровля?
При правильном монтаже система служит 25-30 лет, что совпадает со сроком гарантии на сами панели.
Можно ли установить панели самостоятельно?
Да, если у вас есть базовые навыки работы с инструментом и понимание электробезопасности. Но расчет нагрузок лучше доверить инженеру.
