Устройство насоса «гном»

Установка поверхностного электронасоса

Для установки поверхностного электронасоса, наружных станций требуется сделать и оборудовать скважину. В частных и загородных домах, на дачных участках рекомендуется делать кессон. Он бывает металлическим, пластиковым, бетонным. Такие конструкции отличаются между собой формой — круглые, квадратные или прямоугольные.

Экономичными вариантами считаются кессоны из пластика. Они имеют небольшой вес, легкие в обустройстве и монтаже. Но грунтовая вода может поднять материал наружу, поэтому произойдет разрушение конструкции. Для дачного дома можно купить бетонные кессоны, которые сделаны из отдельных колец. Этот материал пропускает воду, поэтому внутри конструкции будет влага.

Оптимальный вариант — использование металла, но он дорогостоящий, требует затрат при обустройстве и монтаже. Внутри кессона располагают водозаборное оборудование, гидравлический аккумулятор, насос. В поверхностных насосах глубина забора составляет не больше 9 м. Для подключения поверхностного оборудования нужна глубокая и большая яма.

Схема установки поверхностного электронасоса.

Повысить уровень давления воды в системе и защитить узлы сможет всасывающий патрубок. Его опускают на 1 м. После установки выполняют подключение, проверяют работоспособность оборудования и устраняют ошибки.

Технические характеристики оборудования

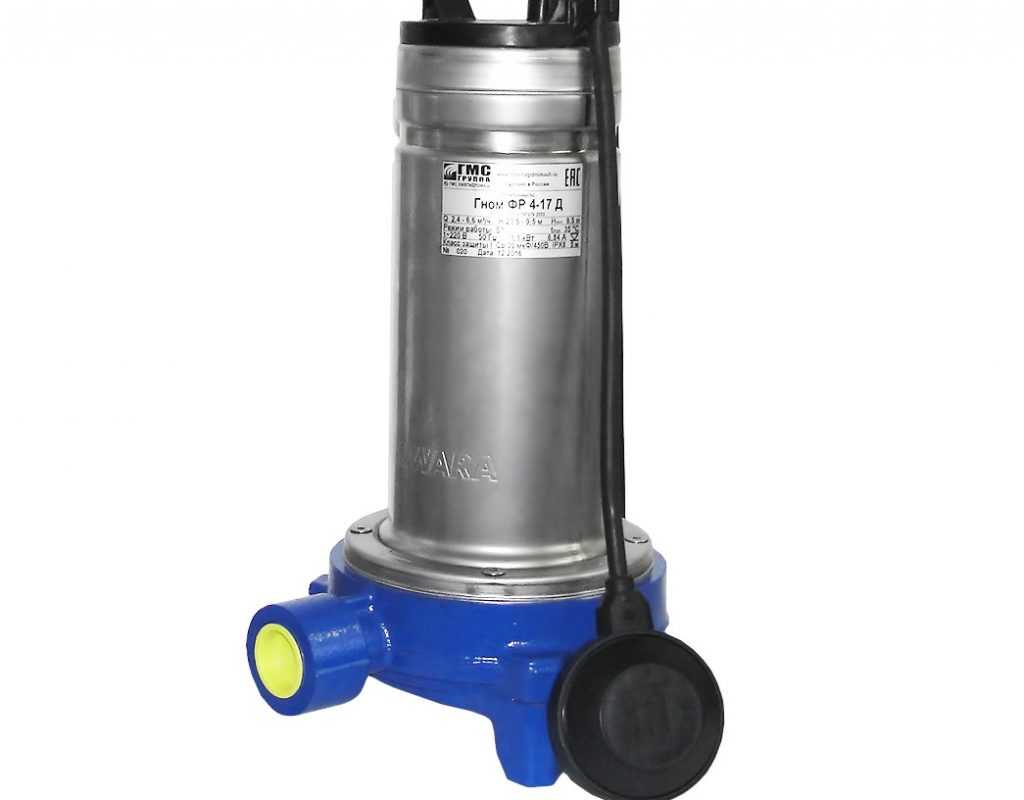

Насосы «Гном» представлены широким модельным рядом. Варианты исполнения погружных агрегатов могут быть абсолютно разными. Одни могут перекачивать холодные стоки, другие – горячие. В зависимости от типа двигателя питание может быть бытовым или промышленным.

Погружной насос Гном имеет простую конструкцию, поэтому его несложно обслуживать

Технические характеристики:

  1. Производительность оборудования в час колеблется от 7 до 600 кубометров воды;
  2. Напор бывает в пределах 7-25 м;
  3. Мощность бытовых приборов — 600 Вт, а промышленных – 11 кВт;
  4. Масса оборудования небольшая: самый маленький насос весит 10 кг, а большой – 112 кг.

Благодаря хорошим техническим характеристикам «Гном» можно использовать для решения разных бытовых и промышленных проблем. Здесь порадует и широкий выбор оборудования. При этом производитель предлагает как водяные, так и дренажные приборы.

2 Модельный ряд

Перед покупкой насос следует оценить его характеристики и соответствия условиям будущей работы. Первым дело следует узнать, какие требуется технические характеристики устройства, как производительность или напор. После этого необходимо определить характеристики окружающей среды, в которой и будет эксплуатироваться насосная система:

Дренажные насосы Гном в различном исполнении

  • Предельно возможная температура;
  • Процентное содержание и максимальные размеры твердых включений;
  • Показатель рН;
  • Наличие в условиях эксплуатации насоса нефтепродуктов, горючих и различных взрывоопасных веществ.

Ориентируясь на перечисленные показатели уже можно приобретать устройство. На данный момент в странах СНГ наибольшей популярность пользуются следующие насосы марки Гном :

  • Гном 10-10;
  • Гном 16-16;
  • Гном 25-20.

Первый из списка насос Гном 10-10 предназначен для перекачки грунтовых и глинистых вод из различных траншей и, в некоторых случаях, котлованов. Используют его и для орошения в сельском хозяйстве. Насосный корпус выполнен из качественных и очень прочных материалов.

Дренажный насос легок в монтаже и последующей эксплуатации. Насосу Гном 10-10 редко требуется ремонт, так как внутренние детали аппарата выполнены из высокотехнологичных и прочных материалов. Данное устройство имеет следующие характеристики:

  • Мощность устройства составляет 1,1 киловатт;
  • Подача до 10 метров в кубе за один час;
  • Напор до 10 метров;
  • Максимальный предел температуры откачиваемой жидкости — 35 градусов по Цельсию;
  • Габариты изделия — 170*140*337 миллиметров;
  • Масса составляет 10,5 килограмм.

Второй из списка насос Гном 16-16 является гидравлическим устройством, используемым для отделения излишков жидкости.  Область его применения — затопленные подвалы, загрязненные колодцы и траншеи. Прибор не является стационарным, и при работе погружается в определенное, заранее назначенное место в вертикальном положении.

Монтаж, эксплуатация и возможный ремонт данного аппарата происходят легко, так как все его детали легки в съеме. Данное устройство имеет следующие характеристики:

Дренажный насос Гном 16-16

  • Мощность насоса Гном 16-16 составляет 1,5 кВт;
  • Подача жидкости до 16 кубических метров за один час;
  • Максимальная глубина, на которую можно погрузить данный насос, составляет 16 метров;
  • Рабочая температура насоса находится в диапазоне от 0 до 35 градусов по Цельсию, однако различные модификации данной насосной системы могут выдерживать температуры до предельных отметок в 95 градусов по Цельсию;
  • Масса составляет 15 килограмм.

Последний из списка, насос Гном 25-20, представляет собой дренажную гидравлическую установку, которая предназначена для изъятия и перекачки жидкости из мест размещения. В строительстве данный агрегат используют для перекачки излишков воды из канав, колодцев или, реже, котлованов.

Характеристики данного прибора следующие:

  • Мощность составляет 2,2 кВт;
  • Подача жидкости возможна до 25 кубических метров за один час работы;
  • Максимальный напор составляет 20 метров;
  • Максимально допустимый диапазон температуры, при которой данная насосная система может работать, составляет 0 – 35 градусов по Цельсию;
  • Вес насоса Гном 25-20 составляет 45 килограмм.

Принцип работы водяного насоса

Главной составляющей водяного насоса, осуществляющую основную работу, является ротор или рабочее колесо (крыльчатка). Как правило, ротор делают из стали, меди или чугуна. Состоит он из двух дисков, соединенных друг с другом. Между ними находятся изогнутые лопатки, идущие от центра к краям. Изгиб направлен против оси вращения самого колеса. В центре колеса имеется горловина (отверстие), диаметр которой равен диаметру патрубка, через который происходит всасывание воды или любой другой жидкости. Патрубок и колесо имеют плотное соединение, чтобы лопатки имели контакт с поступающей водой. Лопасти ротора расположены так, чтобы не допустить протекание жидкости в щели, а свободное место было лишь в дисковых желобах.

Роторы бывают нескольких типов:

      • Открытого (открытые лопасти, расположенные на одном диске);
      • Закрытого;
      • Штампованного;
      • Клепанного;
      • Литого.

Ротор открытого типа отличается от закрытого размещением лопастей на одном диске и не имеют покрывающий. Открытый тип роторов используют для перекачки очень густых жидкостей и суспензий при низком давлении, т.к. такие лопасти легко чистить. Ротор закрытого типа, сделанного одной монолитной деталью, чаще устанавливают в простых насосах. Штампованные роторы устанавливают в больших и мощных насосах.

Сфера применения

Благодаря своей некоторой универсальности в вопросе характеристик перекачиваемой жидкости, центробежные насосы нашли огромный список вариантов применения. Они используются в нефтегазовой промышленности, устанавливаются в бытовых сетях водоснабжения, работают на автозаправочных станциях.

Без центробежных насосов, компактных и надежных, не может обойтись ни один самолет для борьбы с огнем, набирающий воду в открытых водоемах. Установки такого класса используют пожарные городские службы. Перечислить все сферы применения устройств с центробежным нагнетателем попросту нереально.

Общие технические харатеристики линейки насосов Гном

Насос ГНОМ — центробежный вертикальный погружной моноблочный одноступенчатый переносной.

Предназначен для откачивания загрязненных гравийно-глинистых, в том числе дренажных, грунтовых вод с водородным показателем в пределах 5-10 рН, плотностью до 1100 кг/м³, при содержании твердых механических примесей (песок, цемент, глина) до 10% по массе с плотностью твердых частиц не более 2500 кг/м³ и максимальным размером до 5 мм. Температура перекачиваемой жидкости: обычное исполнение — до 308 К (35° С); исполнение Т — до 333 К (60° С).

Приводом служит герметичный асинхронный электродвигатель. Насосная часть отделена от электродвигателя системой уплотнений с масляной камерой. Работает при полном или частичном погружении в откачиваемую жидкость.

Насос ГНОМ используется при откачивании грунтовых и паводковых вод (котлованы при строительстве), откачивании воды из подвалов и с участков затопления, для отвода сточных вод от установок для мойки автомобилей и от стиральных машин, для орошения (осушения) в с/х, в технологических процессах и в очистных сооружениях.

Материалы проточной части выполнены из: отвод — полимерный пластик, износостойкая резина; рабочее колесо — чугун СЧ15, сталь — 10ХГСНЛ; детали корпуса — сплав АЛ9, сталь 20Х13Л; вал — сталь 20Х13. Уплотнение вала — торцовое с разделительной камерой.

По заказу насосы ГНОМ могут быть изготовлены с водяной рубашкой охлаждения.

Насосы ГНОМ в обычном исполнении не предназначены для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса У* по ГОСТ 15150-69 при этом верхнее значение температуры окружающего воздуха не более плюс 40° С.

Технические характеристики насосов ГНОМ: (таблица)

Примечание: Ex — возможность взрывозащищенного исполнения; Т — возможность температурного (для горячей воды) исполнения.

Диагностика неисправностей и их устранение

Прежде чем приступать к разбору насоса и его ремонту необходимо правильно определить, что именно стало причиной поломки. Рассмотрим наиболее часто встречающиеся симптомы, возникающие при неисправности насосов «Гном»:

Электронасос не запускается

Возможные причины и методы их устранения:

  1. Заклинило рабочее колесо.
  2. Неисправен конденсатор в цепи электропитания.
  3. Обрыв электрической цепи, подгорание контактов.
  4. Перегорела обмотка статора.
  5. Выход из строя электродвигателя.
  6. Заклинивание подшипника двигателя.
  7. Отсутствие напряжения в сети или перерыв в подаче электроэнергии.

Убедившись в отсутствии проблем с электроснабжением, необходимо отключить насос «Гном» от электросети и произвести его разборку для выявления причины, по которой он не запускается. Осмотреть подшипники, рабочее колесо, оценить состояние обмоток электродвигателя.

Если насос работал длительное время, а затем отключился и не запускается, то перед тем как достать агрегат из воды и начать ремонтные работы, необходимо дождаться его полного остывания

Двигатель работает, но насос не качает воду

Двигатель насоса «Гном» работает, но при этом он не качает воду. Звук работающего двигателя может быть более слабым, неравномерным. Возможные причины:

  1. Забита сетка-фильтр или выходной патрубок.
  2. Двигатель работает с недостаточной мощностью.
  3. Износ подшипников и снижение оборотов электродвигателя.
  4. Отсутствует перекачиваемая жидкость или она стала слишком вязкой и плотной.
  5. Повреждение линии водоподачи (труб, шлангов).

В этом случае требуется убедиться, что отсутствует повреждение труб и шлангов, в водоисточнике имеется вода. Если всё в порядке, то необходимо отключить оборудование от электросети и осмотреть входной фильтр и выходной патрубок. При необходимости произвести их очистку и попробовать запустить насос. При износе подшипников потребуется их замена (см.ниже).

Насос запускается и сразу отключается

При запуске насос «Гном» несколько секунд работает, а затем самопроизвольно отключается. Это может быть симптомом следующих неисправностей:

  1. Выход из строя поплавкового выключателя.
  2. Короткое замыкание в цепи электромотора.
  3. Насос перегрелся и сработал термопредохранитель.
  4. Крайне низкое напряжение в электросети.
  5. Блокировка рабочего колеса.
  6. Жидкость, в которую погружён насос не соответствует его рабочим диапазонам (слишком горячая, вязкая, с большой плотностью и пр.)

В этом случае необходимо отключить электронасос «Гном» от сети и повторить попытку включения через 30-90 минут, предварительно убедившись в наличии необходимого напряжения в электросети. Этого времени достаточно, чтобы перегретый насос остыл. Если остановка насоса повторяется, то его надо достать и разобрать для выявления и устранения неисправности.

Использование автомата для защиты электродвигателя рекомендуется заводом-изготовителем и позволяет защитить насос «Гном» от замыкания и перепадов напряжения

Насос работает, но напор маленький

Насос «Гном» качает воду, но напор воды при этом значительно ниже, чем был раньше. Возможные причины:

  1. Течь на линии водоподачи (шланги, трубы).
  2. Низкое напряжение в электросети.
  3. Загрязнение рабочего колеса и недостаточная скорость его вращения.
  4. Неправильное направление вращения рабочего колеса.
  5. Большой зазор между колесом и подвижным диском.
  6. Износ рабочего колеса.

Если низкий напор не является следствием низкого напряжения в сети или течи на линии, то насос следует отключить от электропитания, извлечь из перекачиваемой жидкости и разобрать для осмотра и проведения ремонтных работ.

При износе рабочего колеса производится его замена. При засорении или неправильной установке после самостоятельной сборки, следует разобрать агрегат, прочистить и установить колесо в правильное положение.

1 Области применения

Дренажные насосы Гном идеально подходят для откачки грязной воды с небольшим, что очень важно, содержанием инородных примесей. Более того, такого типа насосы можно применять и для откачки чистой воды

Как и любой другой погружной насос, насосы Гном применяют в большом спектре отраслей промышленности. Наиболее часто фекальный погружной насос используют для очистки или перекачки воды из следующих источников:

  • Промышленные воды;
  • Бытовые воды из стоков (исключение — фекальные);
  • Грунтовые воды, обычно из строительных траншей или, реже, из котлованов;
  • Воды сильно загрязненных или же заболоченных водоемов.

При этом погружной насос марки Гном применяют в следующих сферах:

  • Коммунальное хозяйство. В случаях предаварийного или аварийного потопа насосы такого типа используют как фекальный очиститель, для откачки загрязненной воды из различных подвальных помещений;
  • Метрополитен, для откачки жидкости в котлованах или же траншеях;
  • Погружной насос дренажного типа отлично зарекомендовал себя в промышленном и гражданском строительстве. С помощью него можно проводить откачку паводковых вод из котлованов. Кроме того, насос прекрасно справляется и с грунтовыми водами;
  • В сельском хозяйстве для проведения мелиорации;
  • СТО. Фекальный насос дренажного типа Гном применяется на СТО для отвода сточных вод от различного оборудования при мойке машин;
  • Погружной дренажный аппарат используют, в конечном счете, и на промышленных предприятиях. Он необходим при производственных процессах и для организации очистных сооружений дренажного типа.

Дренажные насосы Гном с тросом

1.1 Общие характеристики и особенности

Технические характеристики насосов Гном позволяют им работать в жидкой среде при температурных диапазонах между 0 и +95 градусов по Цельсию. Допустимый диапазон водородного показателя 5 – 10 рН. Допускается при работе насосов данного типа содержание примесей не более десяти процентов, а размер примесей, как и частиц с включениями, не должен превышать отметку в 5 миллиметров.

Учитывая то, что погружной насос дренажного типа Гном отличатся надежной конструкцией и отличной прочностью корпусного механизма, имея при этом прекрасные технические характеристики, использовать насос такого типа можно в сложных и агрессивных условиях. Кроме того, насосы данного типа имеют еще и следующие преимущества:

  • Легкий в съеме и чистке фильтр;
  • Легкий ремонт. Однако, учитывая прочную конструкцию устройства, его ремонт необходим в редчайших случаях. Более того, обычно ремонт требуется при полном износе деталей насоса, где ремонт, как таковой, уже не представляется возможным и нужна полная замена детали;
  • Погружной дренажный насос отличается продолжительным сроком безремонтной эксплуатации;
  • Качественные материалы, из которых изготовлено устройство, и высокая износостойкость прибора позволяют ему работать в более чем агрессивных условиях внешней среды без «капризов» на ремонт;
  • Огромный КПД работы;
  • Легкость в монтаже и последующей эксплуатации вместе с обслуживанием;
  • Конструкция насосных систем типа Гном позволяет единовременно использовать сразу несколько устройств. Это позволяет и более эффективно выполнять работу, и, при необходимости, проводить ремонт прямо во время работы насоса.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Обслуживание грязевых насосов

Чтобы уберечь прибор от поломок и продлить срок службы, необходимо правильно и своевременно проводить техническое обслуживание. При этом владелец уменьшает риск выполнения дорогостоящего ремонта. Обслуживание своими руками можно провести только в том случае, если нет возможности обратиться в сервисный центр. Такой осмотр должен выполняться каждый месяц. Именно такой срок определяют производители «Гномов».

Операции технического обслуживания:

  1. Контроль за уровнем и качеством масла;
  2. Проверка возможных перегибов на шланге, деформаций, нарушений изоляции шнура;
  3. Проверка наличия видимых дефектов корпуса оборудования;
  4. Определение изоляционных свойств кабеля и двигателя, в норме оно составляет 0,5 Ом.

Погружной насос Гном имеет небольшие размеры, поэтому его легко доставать для обслуживания

Масло требуется заливать каждые 250 часов работы. Также его нужно менять, если стали заметны в жидкости другие фракции и вода. Чтобы выполнить замену, агрегат устанавливают ровно и открывают пробку в щите, которая находится на подшипнике. Испорченное масло сливают и заливают новое. Объем полной замены составляет 300 мл.

После того как оборудование использовалось для перекачки загрязненной воды с большим количеством примесей, устройство требуется правильно очистить. Для этого его запускают для перекачки чистой воды на несколько часов. После длительного перерыва в работе потребуется проверить работоспособность колеса. В норме оно поворачивается без усилий.

Дренажный или водяной насос «Гном» считается достаточно популярным оборудованием. На рынке устройство зарекомендовало себя качественным и долговечным. Конечно, многое зависит от производителя. Высоконапорный насос требует правильного ухода, чтобы прибор прослужит долго без поломок.

Оборудование от «Керхер» и «Вило»

Оборудование от немецкого производителя «Керхер» ценится во всем мире. Это хорошие насосы с отличной производительностью, долго работающие. Единственным недостатком выступает цена. К примеру, SPP 33 Inox 1.645−409 стоит 13 000 рублей.

Насосы от бренда «Вило», используемые в быту, практически универсальны. Цена ниже, чем у немецкого аналога, но качество идентичное. В этом убеждены миллионы пользователей такого оборудования, сообщения которых можно увидеть на тематических форумах и различных сайтах.

При выборе насоса важны такие характеристики, как напор, мощность, срок службы, качество. Лучше довериться хорошим отечественным товарам. Покупка европейского насоса обходится дороже, но не всегда он служит долго

Важно уделить внимание тому, как будет установлено оборудование и насколько хорошо оно будет обслуживаться

Классификация центробежных насосов

Прежде чем рассматривать принятые классификации, по которым устройства сегментируются на рынке для конечного потребителя, следует определиться с терминологией. Центробежные системы — это динамические машины, один из подклассов насосов. В них происходит воздействие на транспортируемое тело как первичной механической силы, так и возникших вторичных физических процессов. Этим центробежные системы отличаются от мембранных, вибрационных, иных типов установок.

Насосы, представленные на современном рынке, исполняются в нескольких категориях и подвидах. Это делается как в целях повышения и обозначения уровня функциональной пригодности устройства, так и его соответствия определенным условиям эксплуатации.

По конструкции узлов

По данному критерию насосы делятся на:

одноступенчатые и многоступенчатые по числу рабочих колес;

https://youtube.com/watch?v=bqt4ipc73eQ

  • по числу выходных потоков;
  • одностороннего расположения входного патрубка и двустороннего, при этом конструкция может реализовывать как принцип удобства подключения, так и обеспечивать забор увеличенных объемов воды без роста диаметра подводящих шлангов;
  • со спиральным, направленным, кольцевым отводом потока, который формируют лопастные колеса;
  • с открытым и закрытым колесом турбины.

Центробежный насос с открытым рабочим колесом

По способу расположения

Виды центробежных насосов делятся по исполнению конструкции. Поверхностные способны поднимать воду из глубокой скважины или открытого источника, выполняются в корпусах без герметизации. В то же время погружные не могут похвастаться силой всасывания, однако создают значительное выходное давление для подачи жидкости на высоту, выполняются в герметичном корпусе.

Поверхностный центробежный насос Elpumps JPP1300F

По типу перекачиваемых сред

Есть классификация по роду перекачиваемой жидкости. Здесь представлены знакомые среднестатистическому пользователю водяные центробежные насосы с минимальными мерами защиты, а также установки для транспортировки горючих жидкостей, масел, коллоидов, среды с механическими примесями. Все типы устройств по данной классификации имеют отличия в конструкции турбины, систем герметизации, изоляции от внешней среды, искровой защиты и многого другого.

Прочие разновидности

Горизонтальный и вертикальный насос показывают различную степень пригодности для решений с критическими требованиями к эффективности. Это обусловлено характером забора жидкости и другими особенностями работы установок. В частности, вертикальные центробежные агрегаты менее эффективны как гидромашины, однако могут быть более удобны в разрезе монтажа внутри разнообразных конструкций.

Вертикальный центробежный насос

Другие деления насосов, представленных на рынке, описывают некоторые особенности примененных инженерных решений.

  1. Консольный насос собирается на прочной металлической станине, что позволяет избежать взаимного смещения функциональных блоков, снизить или нейтрализовать осевые нагрузки двигателя и турбины.

  2. Моноблочный вариант установки реализует принцип уменьшения числа движущихся деталей и потерь на трение путем прямого соединения осей двигателя и лопастного колеса.

Существуют и иные классификационные деления, интересные прежде всего специалистам, перед которыми стоит цель выбрать оптимальный вариант устройства для решения задачи с жесткими, точными рамками условий, требований и ограничений.

Классификация центробежных насосов

Оборудование различается по способу уплотнения вала, методу соединения рабочего органа с силовым приводом.

Дополнительные различия накладывает тип жидкости, которую перекачивает помпа.

Существуют насосы спирального типа, отводящие жидкость в спиральный лабиринт, в части устройств используется неподвижное колесо с направляющими лопатками для потока жидкости.

Оборудование разделяется по способу установки, малогабаритные помпы допускается монтировать на переносных рамах или крепить внутри корпусов бытовой техники. Конструкции для водоснабжения жилого дома или промышленного объекта размещаются на бетонном основании, в котором заранее расположены анкеры. При монтаже установки под открытым небом предусматривается защитный козырек, предотвращающий попадание атмосферных осадков в корпус мотора.

Что важно знать, выбирая глубинный насос: ключевые моменты

Выбор подводного насосного оборудования строго зависит от того, какими характеристиками обладает скважина. Если её бурили профессионалы, то у владельца на руках обязательно остается технический паспорт источника, в котором есть все необходимые данные. На них и следует ориентироваться при покупке глубинного насоса.


В зависимости от сезона, уровень жидкости в скважине может колебаться, учитывайте это при выборе насоса

НА ЗАМЕТКУ!

На тот случай, если скважина создавалась собственноручно, придётся самостоятельно искать возможность измерить все параметры.

Качество производительности

Производимую мощность (производительность) следует рассчитывать исходя из количества членов семьи и норм на дополнительные расходы. Например, если в доме проживает один человек, то на него хватает 200 л ресурса в сутки, соответственно производительность агрегата не должна быть меньше 1,9 м³, например, для полива огорода этих характеристик более чем достаточно. В качестве ознакомления стоит добавить поминутный расход воды в водозаборных точках дома:

  • Ванная, душ — 10 л/мин;
  • Туалет — 6 л/мин;
  • Раковина на кухне — 6 л/мин.


Высокая мощность агрегата отражается на его стоимости. Не переплачивайте, если это не нужно Для среднестатистической семьи из трех-четырёх человек для домашнего водопользовании производительность насоса должна быть в пределах 2-3 м³/час.

Высота напора

Как правило, вода из скважины до точек водозабора должна транспортироваться без сбоев и воздушных пробок

Поэтому так важно позаботиться о столбе напора агрегата. Чтобы рассчитать этот показатель, нужно использовать такую формулу: H = Hgeo + (0,2·L) + 10 , где

  • Н — напор для данного источника водозабора, а также показатель вибрационного насоса;
  • Нgeo — высота патрубка от места погружения насоса до самой высокой точки водозабора;
  • 0,2 — коэффициент сопротивления по протяженности обсадной трубы;
  • L — длина трубопровода (горизонтального), ведущего к точке водозабора;
  • 10 — показатель, который нужно прибавить в качестве запаса.

К моменту установки насоса в скважину у хозяина должен быть готов весь расходный материал Обращаем внимание, что на качество подаваемого напора влияет и внутренняя поверхность трубы, то есть, если будут шероховатости, тогда и напор подачи будет ниже

Дренажный насос – как выбрать подходящий агрегат?

Выбирая дренажный насос для дачи или частного дома, следует придерживаться определенных критериев. Среди наиболее важных факторов необходимо выделить:

  • Условия эксплуатации прибора – при покупке нужно помнить, что эффективность и продолжительность работы дренажного насоса зависит от степени загрязнения воды. Грязь, известь и песок могут быстро вывести из строя даже самые мощные бытовые агрегаты;
  • Напор, создаваемый устройством – при подсчетах нужно помнить, что один метр по вертикали равен 10 метрам по горизонтали. Если глубина подвала или смотровой ямы составляет более 5 метров, то напор насоса по паспорту должен составлять примерно 45–50 м;
  • Габариты и уровень шума при работе – для выкачивания воды из небольшого подвала лучшим будет маленький насос. Мини агрегат работает тихо, отличается надежностью, простотой в подключении и долговечностью;
  • Наличие защиты от работы на «сухом ходу» – эксперты советуют покупать оборудование со встроенным поплавком. С необходимой автоматики лучше выбирать агрегаты, оборудованные реле протока воды и с вертикальным выключателем;
  • Привод насоса – покупая ручной прибор, следует помнить, что откачивание воды с ним отнимет немало времени и сил. Лучшими и более простыми в эксплуатации станут агрегаты с электрическими моторами. При высокой производительности они потребляют минимум электроэнергии, просты в монтаже, эксплуатации и обслуживании.

Центробежные и вибрационные

Для домашнего пользования больше подходят центробежные насосы, схема работы которых проще и эффективнее. В его конструкции присутствует вал, на котором находятся лопасти. При этом вся сила напора концентрируется на краях лопастей. Но для использования этого оборудования необходимо ставить фильтр, потому что оно недостаточно хорошо реагирует на загрязнения и теряет из-за них мощность.

Хорошо зная назначение и устройство центробежного насоса для воды, можно выбрать подходящую модель. Вы можете уточнить наличие дополнительных компонентов в конструкции у продавца.

Расчет и выбор циркуляционного насоса

  1. Виды циркуляционных насосов
  2. Рекомендации по установке насосов
  3. Рекомендации по выбору насоса
  4. Расчет производительности циркуляционного насоса
  5. Расчет гидравлического сопротивления
  6. Видео: расчёт необходимого напора и объёмной подачи

Большинство систем отопления в частных домах имеют принудительную или комбинированную циркуляцию воды. Неотъемлемой частью такой системы является циркуляционный насос, обеспечивающий движение воды по радиаторам и трубам. Для того чтобы ее работа была максимально эффективной, необходимо сделать правильный расчет и выбор циркуляционного насоса для системы отопления.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
