Принцип работы канализационного насоса — устройство канализационной насосной станции (кнс)

Типовые варианты КНС

Наименование Расход стоков, м³/час Напор, м Ø корпуса, мм H корпуса, мм Материал Стоимость, руб
Бытовая мини КНС Germes-Plast KNS mini БЫТ ПЭ Ø900|600, DN 40.2008 до 10 до 12 900/600 1500-2500 полиэтилен от 65000
Типовой проект GERMES-PLAST mini KNS БЫТ НИ ПЛАСТ DN 40.2008 до 10 до 12 800×800 1500-2500 полиэтилен от 75000
Комплектная мини КНС Germes-Plast KNS mini ПЭ Ø1000-1200, DN 40.2008 до 20 до15 1000-1200 1000-10 000 полиэтилен от 120000
Комплектная КНС Germes-Plast KNS ПЭ Ø1-1,5, DN 50-65.2008 до 40 до 40 1000-1500 1500-10 000 полиэтилен от 400000
Комплектная КНС Germes-Plast KNS СП Ø1-1,5, DN 50-65.2008 до 60 до 40 1000-1500 1500-10 000 стеклопластик от 430000
Комплектная КНС Germes-Plast KNS ПЭ Ø1,5-1,8, DN 65-80.2008 до 100 до 50 1500-1800 2000-10 000 полиэтилен от 590000
Комплектная КНС Germes-Plast KNS СП Ø1,5-1,8, DN 65-100.2008 до 150 до 50 1500-1800 2000-10 000 стеклопластик от 640000
Типовой проект КНС с утеплением GERMES-PLAST KNS ПЭ УТ Ø1-2,4 DN 50-150.2008 до 200 до 80 1000-2400 3000-10 000 полиэтилен от 280000
Комплектная КНС Germes-Plast KNS СП Ø1,8-2,5, DN 80-200.2008 до 500 до 80 1800-2500 2000-10 000 стеклопластик от 800000
Модульная полиэтиленовая КНС Germes-Plast KNS ПЭ Ø2,4-3, DN 150-300.2008 до 1000 до 80 2400-3000 2000-10 000 полиэтилен от 2800000
Модульная КНС Germes-Plast KNS СП Ø2,5-3,6, DN 200-300.2008 до 1000 до 80 2500-3600 3000-10 000 стеклопластик от 2800000
Модульная КНС Germes-Plast KNS СП Ø3,6-4,2, DN 300-500.2008 до 3500 до 80 3600-4200 3000-10 000 стеклопластик от 3900000
Блочная КНС Germes-Plast KNS СП Ø3,2-4,2, DN 300-500.2008 до 10 000 до 80 3200-4200 3000-10 000 стеклопластик от 5700000

ЗАКАЗАТЬ ПО МОИМ ТРЕБОВАНИЯМ

РАССЧИТАТЬ СТОИМОСТЬ КНС ОНЛАЙН

Правила выбора оборудования

Далее будут проанализированы критерии, учитывая которые необходимо выбирать канализационное насосное оборудование для частного использования. Разбор промышленных установок не входит в рамки данного обзора.

Целью при покупке КНС является приобретение оптимального по мощности и другим характеристикам оборудования. Нет смысла переплачивать за системы, которые будут работать на 10-20% проектной мощности.

При выборе КНС учитывают такие параметры:

  1. Максимальный поток перерабатываемых стоков.
  2. Транспортировочное расстояние.
  3. Перепад геодезических уровней между впускной трубой и выходом напорного шланга.
  4. Степень загрязненности, фракционный состав и структура хозяйственно-бытовых стоков. Существуют КНС, которые измельчают крупные фракции включений, предупреждая засоры в насосном оборудовании.
  5. Уровень требуемой очистки стоков.
  6. Габариты оборудования.

Единой формулы для расчета производительности насосного оборудования нет, поэтому алгоритм расчета и необходимые показатели должны быть указаны в инструкции к приобретаемой КНС. Типовой проект расчета производительности насосного оборудования включает такие этапы:

  1. Определение суточного потребления воды и объема стоков.
  2. Построение ориентировочного графика поступления канализационных сточных вод в течение суток.
  3. Расчет минимального и максимального канализационного потока.
  4. Определение требуемой производительности КНС, учитывая загрязненность стоков.

После определения вышеприведенных параметров можно начинать заниматься выбором подходящего оборудования.

На цену КНС влияет брэнд производителя, ремонтопригодность изделия, возможность сервисного обслуживания. Особенно не рекомендуется приобретать дешевые насосы, если предполагается их ежедневное использование, и при этом отсутствуют резервные емкости или дополнительный насос для отведения стоков.

Как устроены канализационные насосные станции SFA SANICUBIC

Любая насосная станция от SFA оснащена одним или двумя мощными моторами. Все отходы поступают в отсек с режущими ножами, которые быстро и эффективно измельчают их. Затем насос перекачивает все стоки в канализацию. Специальные клапаны препятствуют попаданию стоков обратно в насос и полностью исключают возможность фонтанирования канализации из унитаза (или унитазов) при затоплении. Также все станции оборудованы необходимыми отводами для создания трасс различной протяженности и конфигурации. Если вы хотите выбрать ту или другую модель насосной станции, то стоит предварительно рассчитать предполагаемую нагрузку на нее, примерные объемы стоков.

Любая насосная станция от SFA надежна, долговечна, безопасна. Эти приборы имеют международные сертификаты качества. Создать с ними максимально комфортные условия дома или на работе можно быстро и легко. Проверьте это сами!

SFA — это качество каждой детали и большой срок службы.Французская компания работает уже более 60 лет и на данный момент занимает лидирующие позиции в своей сфере.

Основные преимущества фекальных насосов SFA с измельчителем:

  • Тишина работы (серия Silence)Можно устанавливать в любом частном помещении, на даче или в офисе.
  • Угольный фильтрПредотвращает любые запахи
  • Мембранный способ срабатыванияМембрана автоматически включает насос на откачивание до необходимого уровня. Данная особенность сильно отличает насосы SFA от некоторых иных производителей, потому что другие производители зачастую активируют насос на определенное время, например, 10 секунд. Но, согласитесь, вам совсем не хочется слышать шум насоса 10 секунд, если на откачивание нужно в 3-5 раз меньше времени!
  • Автоматическая блокировка вентиляционного отверстия при увеличении уровня стоков выше критического. Данная функция не требует подключения электричества и позволяет полностью вакуумизировать насос до момента начала откачивания. Это означает, что, если у вас отключилось электричество, вода из насоса не выльется. Потопа НЕ будет!

Виды и типы КНС

Основной частью любой канализационной системы является насосное оборудование, которое бывает следующих видов:

  • Самовсасывающее;
  • Погружное;
  • Консольное.

А непосредственно насосная станция, если учитывать ее расположение бывает:

  • Частично заглубленной;
  • Заглубленной;
  • Наземной.

Кроме этого все канализационные станции бывают двух видов: главные и районные. Что касается главных КНС, то они используются для перекачки отходов непосредственно с населенного пункта или предприятия. А вот районные предназначены для отвода стоков к коллектору или очистному сооружению.

Также КНС подразделяются на дистанционные, автоматические и с ручным управлением.

Дистанционные работают таким образом, что контролировать и регулировать их работу можно из оборудованного диспетчерского пункта. Автоматические полностью управляются датчиками и устройствами. А что касается ручных, то вся работа лежит на обслуживающем персонале.

Еще насосные станции отличаются по типу перекачиваемых стоков на четыре группы:

  1. Первая группа – предназначена для сточных бытовых вод. Используется для отвода стоков от общественных зданий и жилых домовладений.
  2. Вторая группа – для промышленных сточных вод.
  3. Третья группа – для ливневых сетей.
  4. Четвертая группа – для осадков.

В зависимости от мощности КНС бывают мини, средние и большие. Мини станции в основном применяются непосредственно в ванной комнате или туалете. Представляют собой маленькую герметичную емкость, которая крепиться к унитазу. Самыми популярными являются средние насосные станции, они используются как в бытовых целях, так и в промышленных. Бытовые отличаются от промышленных тем, что в них может быть установлен только один насос.  А вот промышленные станции обязательно должны быть оборудованы двумя насосами. Большие КНС применяются исключительно в городских системах. Они оснащены самыми мощными по параметрам насосами.

Устройство и основная функция канализационной насосной станции (КНС)

Насосные станции предназначены для удаления канализационных стоков. Эти устройства очень удобно использовать, так как они не требуют большого заглубления в почву. Их конструкция достаточно проста, а периодическое обслуживание не занимает много времени.

Основные элементы, из которых состоит КНС:

  • Резервуар, в котором скапливаются отходы. Выполняется из разнообразных материалов: металл, пластик, даже бетон. Выбирать материал, из которого будет сделан резервуар, следует из расчёта бюджета. Ёмкость из бетона наиболее экономична, но чаще всего останавливают выбор на металлическом баке.
  • Насосы, которые не созданы для постоянного поддержания давления, а лишь обеспечивают поднятие стоков до необходимого уровня. После того, как жидкость достигла отметки, далее она попадает в трубопровод самостоятельно. Насосные станции обыкновенно предусматривают наличие двух агрегатов – один создан для постоянной работы, а второй является резервным. Наличие резервного насоса позволяет станции функционировать даже в случае поломки основного агрегата.
  • Трубопровод, который обеспечивает транспортировку стоков в септик, ЛОС или выгребную яму. Система труб имеет надёжные крепления и механизмы, которые позволяют контролировать работу насосов.
  • Поплавковая система выключателей. Данный элемент очень важен в КНС, так как именно поплавки обеспечивают своевременное включение и отключение насосов. Эта система позволяет станции работать автоматически и минимизировать вмешательство пользователя. При погружении поплавка в сточные воды, он натягивает специальный трос и происходит включение насоса. При всплытии поплавка, тросик не так натягивает выключатель и насос перестаёт работать.

Виды и категории

Канализационные станции классифицируются по нескольким признакам.

Тип установки

КНС могут иметь вертикальное и горизонтальное исполнение. Вторые часто оборудуются самовсасывающим насосом, который принудительно закачивает загрязнённые массы в корпус КНС и удаляет их после очистки. Иногда бак-резервуар может иметь на донной части дополнительный горизонтальный отсек. Такая конструкция способствует равномерному распределению илистых отложений на дне бака и увеличивает время его наполняемости.

Это, в свою очередь, позволяет производить очистку бака не так часто, что существенно экономит силы и средства.

Расположение

По размещению относительно поверхности земли КНС могут быть заглублены, частично заглублены и иметь наземное расположение. Наземные станции представлены мини-установками, расположенными в кухнях, ванных комнатах и туалетах. Заглубленные представляют собой традиционные модели с вкопанным в землю накопителем, а у частично заглубленных ёмкость, оборудованная датчиками, насосом и запорной арматурой находится в земле по горловину. Автоматическая система контроля и управления при этом выведена на поверхность.

Управление оборудованием

КНС оборудуются ручным, дистанционным и автоматическим управлением.

  • При ручном способе включение модульного оборудования осуществляется в ручном режиме работниками станций, которые самостоятельно проверяют уровень нечистот в баке.
  • При дистанционном управлении данные о состоянии системы и высоте уровня жидкости поступают на пульт управления. Осуществлять контроль над радиоуправляемой станцией очень удобно: оборудование не требует постоянного присутствия человека, и в случае неисправности оперативно сообщает о ней.
  • Автоматическая система контроля является наиболее распространённой, и заключается в управлении станцией при помощи реле и датчиков, которые могут быть расположены как на корпусе станции, так и рядом на щитке.

Характер канализационных стоков

Сточные воды подразделяются на хозяйственно-бытовые, промышленные, ливневые и осадочные.

  • Для промышленных отбросов баки и насосы должны быть изготовлены из материалов, обладающих повышенной стойкостью к воздействию химических агрессивных веществ и высоким температурам.
  • Станции для отвода ливневых вод в канализацию оборудуются дополнительными системами очистки от песка и механического мусора, который могут принести дождевые потоки.
  • КНС для осадочных стоков применяется на очистных сооружениях и оборудуются специализированными устройствами, обрабатывающими осадочные отложения.

Тип насосного оборудования

На КНС устанавливается три вида насосов.

Погружные насосы с напорной функцией требуют полного погружения в воду. Приборы имеют герметичный корпус, который изготавливается из высокопрочных, не подверженных коррозии материалов. Фекальные насосы эффективны и достаточно просты в использовании, их не нужно дополнительно фиксировать или оборудовать для них площадку. Прибор способен работать при низких температурах, а охлаждение его двигателя происходит естественным путём от окружающей жидкости.

Стоимость работ по установке КНС

При расчете стоимости монтажа комплектной КНС принимаются во внимание: удаленность объекта, сложность работы техникой, уровень грунтовых вод и тип грунта. В целом можно сказать, что инсталляция насосной станции высотой 3м обойдется в 35 тысяч рублей без учета материалов и дополнительных работ

Более точные расчеты любой профессиональный подрядчик даст только после выезда на объект.

Как правило, в работы по установке подземной КНС входит:

  • Выемка грунта;
  • Укрепление стенок котлована, опалубка;
  • Монтаж ж/б плиты;
  • Нивелирование основание песком и трамбовка;
  • Выставление оборудования по нивелиру, якорение;
  • Обратная засыпка.

Установка

Монтаж КНС начинают с рытья котлована. При наличии нужных инструментов и, как минимум одного помощника, выкопать яму для бака можно своими руками. Расчет глубины производится индивидуально и зависит от типа установки и размера бака. Оптимальным считается такое положение резервуара, при котором крышка ёмкости выступает из земли на 80-100 см.

На дне котлована формируют песчаную подушку и сверху устанавливают резервуар. После того как бак будет установлен и выровнен, приступают к присоединению патрубков и засыпке котлована. Уплотнять землю вокруг бака нужно очень тщательно, поочерёдно утрамбовывая каждый слой. Плотность засыпки должна составлять 90% естественной плотности окружающего грунта.

После того как бак плотно стоит на своём месте, начинают установку насосов и выполняют настройку поплавков. Как пример, поплавки первого уровня обычно располагают на расстоянии 15-30 см от днища бака. Однако это рекомендованная высота, и она может быть изменена исходя из предполагаемого количества стоков и размера бака. Следующий поплавок устанавливают на метр – полтора выше предыдущего, после чего начинают монтаж электрического кабеля, выполняют заземление, обустраивают вентиляцию и подключают питание.

После того как все работы будут выполнены, проводят тестовый запуск системы, с использованием чистой водопроводной воды. В случае успешного испытания можно приступить к возведению защитного павильона, а в отсутствии надобности постройки – сразу к введению станции в эксплуатацию. Павильон может быть построен из металла или кирпича.

Проведение расчетов

При покупке комплектной КНС нет необходимости покупать очень дорогое устройство, которое будет работать на 10% от заявленной мощности. Выбирают станцию исходя из следующих показателей:

  • размеры оборудования – должны подходить для помещения, в котором планируется установка, для частного дома это будет обычный бытовой прибор, который можно разместить на площади в 1 кв. м;
  • ожидаемый поток сточной жидкости – зависит от количества проживающих и расходуемого объема воды в час пик;
  • расстояние, на которое необходимо удалить жидкость;
  • высота впускной и выпускной трубы;
  • производительность оборудования исходя из степени загрязнения стоков.

КНС бытовую можно самостоятельно подключить, в то время как габаритные устройства формируются из нескольких частей, предназначенных под конкретные условия работы.

Плюсы насосов для кнс:

  • техническое обслуживание требует минимум средств и усилий;
  • функционируют в автоматическом режиме;
  • работают в любых погодных условиях.

Достаточно часто КНС Альта сменяют устаревшие системы самотечной канализации, а также они используются в условиях современного строительства. Это обусловлено огромным преимуществом канализационных станций перед «древними» системами.

Назначение канализационных насосных станций

В зависимости от типа жидкости, при помощи КНС перекачивают хозяйственно-бытовые, производственные и ливневые воды, а также их смеси.

Данные станции устанавливают в ситуациях, когда бытовые и сточные жидкости не способны отводиться самотёком к местам очистных сооружений, а также если стоки перекачивают в самотёчные коллекторы, находящиеся над землёй. Места для расположения насосных станций в логистических схемах водоотведения выбираются в зависимости от планировочных, типографических, геологических, санитарных и гидрогеологических условий окружающих территорий. КНС можно располагать в отдельно стоящих зданиях на расстоянии от 15 до 30 метров от их застройки (с учётом суточной производительности).

Системы водоотведения в крупных городах обычно состоят из главных и районных станций. Главные КНС предназначены для подачи сточных вод на очистные станции.

Районные КНС поднимают производственные и хозяйственные воды от городских микрорайонов в вышерасположенные главные коллекторы. Иногда используют подкачивающие КНС на главных или бассейновых коллекторах, если глубина их заложения составляет более 6 метров. Дляканализационных насосных станций существуют проектные типовые системы, в которых используются насосы СД и СДВ.

Место расположения насосной станции выбирают в наиболее низких точках обрабатываемой территории канализуемых объектов, как можно ближе к водоёмам. Тип КНС выбирается с учётом суточной нормы подачи перекачиваемых жидкостей, глубины залегания подводящих коллекторов и гидрогеологических особенностей территории.

Особенности конструкции насосных канализационных станций

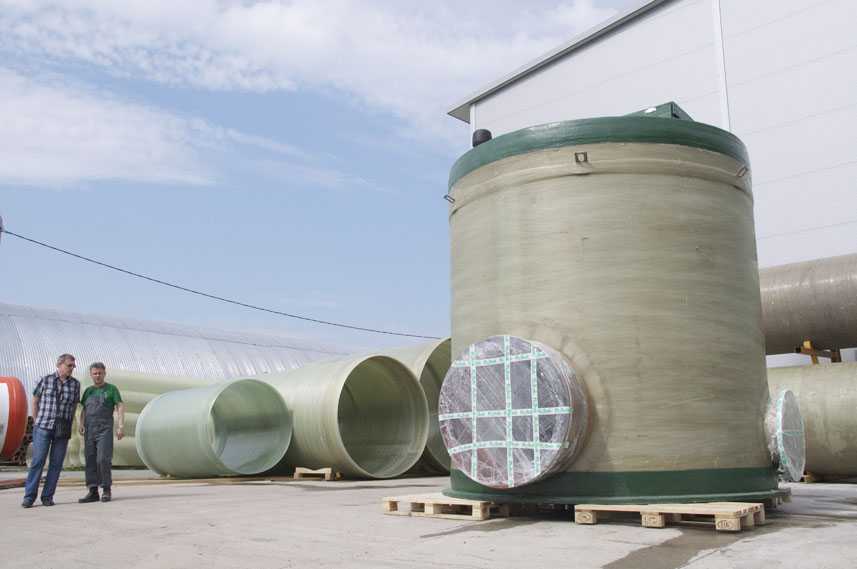

Бытовая канализационная насосная установка представляет собой емкость накопитель со встроенным электрическим насосом. Поступающие по подводящим трубопроводам стоки собираются в пластиковом контейнере, при достижении определенного уровня система автоматики (в большинстве случаев поплавкового типа) включает в работу насосное оборудование.

Конструкция канализационной станции

Наиболее эффективными считаются насосы с режущим механизмом, способные обеспечить перекачку фекальных стоков по трубопроводам небольшого сечения. При этом подобные малогабаритные устройства способны обеспечить подъем отходов жизнедеятельности человека на значительную высоту.

Для предотвращения обратного движения стоков в конструкцию установки включена система обратных клапанов и коммутационных кранов, позволяющих перенаправить стоки в различные трубопроводы.

Наибольшим спросом пользуются модели, способные обеспечить перекачку стоков от нескольких бытовых приборов одновременно. Так в квартире или доме целесообразно ставить агрегат, к которому можно подключить унитаз и ванную или душевую кабину.

Для изготовления бытовых станций в основном применяют устойчивые к коррозии и воздействию агрессивных сред материалы. В большинстве случаев это различные виды полимеров, но все чаще можно встретить бытовые канализационные установки из стеклопластика или полиэтилена, отличающиеся значительным рабочим ресурсом. Такой насос способен обеспечить функционирование напорной канализации на протяжении 50 лет.

Компактные размеры пластиковых канализационных установок позволяют разместить их непосредственно за унитазом, поэтому они нисколько не портят интерьер комнаты. При этом такой малогабаритный агрегат способен обеспечить перекачку даже большого объема канализационных стоков.

Подготовка к сероводородной ванне

Прием сероводородных ванн должен осуществляться с учетом некоторых рекомендаций:

  • не рекомендуется проходить лечение на голодный или сытый желудок, необходимо найти золотую середину. Таким образом, принимать ванны лучше всего спустя 2 часа после приема пищи;
  • потребуется полотенце и сменное белье;
  • перед процедурой нужно быть отдохнувшим;
  • чтобы кожа как можно лучше и больше впитывала полезных веществ, рекомендуется помыться;
  • если врач разрешил принимать сероводородные ванны беременной женщине, то рядом с ней должен быть сопровождающий.

Данные правила стоит учитывать даже в том случае, если сероводородную ванну принимать в домашних условиях.

Особенности выбора КНС

Канализационные станции применяются в тех случаях, когда невозможен отвод сточных, промышленных или ливневых вод, а также отходов самотеком. Сейчас на строительном рынке презентовано огромное количество разных надежных и долговечных КНС. Несмотря на это подходить к их выбору стоит с полной ответственностью

В первую очередь необходимо обратить внимание на следующие характеристики:

  • В каком количестве и какая жидкость перекачивается определенной насосной станцией;
  • Ознакомиться с параметрами и мощностью насосного оборудования;
  • Изучить материал, из которого изготовлены основные части станции. От этих характеристик будет напрямую зависеть возможность перекачивания стоков различного состава.

Несомненно, и все остальные аспекты будут влиять на надежность, возможность установки и внешний вид станции, но эти три, в первую очередь смогут охарактеризовать работоспособность оборудования. Обязательным условием качественной станции будут элементы, изготовленные из нержавеющего материала. Кроме этого выбирая насосную станцию, стоит отталкиваться от особенностей региона.

После приобретения насосной станции требуется выполнять своевременное обслуживание системы и ее очистку. Лучше всего данные работы доверить знающим людям, которые смогут это сделать качественно и профессионально.

Заключение

Приобретение и установка КНС в настоящее время требует огромных затрат. В целом стоимость будет полностью зависеть от ее комплектации. Но, несмотря на свою немаленькую стоимость в большинстве случаев это единственный выход для отвода отходов и сточных вод. Такая система считается одной из самых важных инженерных сетей, которые способны эффективно и качественно осуществлять отвод сточных вод и отходов жизнедеятельности.

На какие основные виды делятся КНС

Канализационные насосные станции получили широкое распространение во многих странах. С популярностью их применения стали появляться дополнительные разновидности данного оборудования.

КНС по типу размещения делится на:

  • Полностью открытые. Станцию размещают на земле и не закапывают. Такой вариант подходит, если хозяину не требуется лишняя эстетика, а только правильный функционал. Очень удобно проводить техническое обслуживание.
  • На половину закопанные в почву. Осуществляется, если грунт не позволяет сильнее углубить станцию. Также позволяет без лишних трудностей провести периодический осмотр.
  • Полностью закопанные в землю. Станция не нарушает общего вида участка, так как на поверхности остаётся только люк. Многие хозяева частных домов облагораживают его и придают видимость атрибутики.

Также КНС имеет несколько вариантов функционирования:

  • Автоматическое. Установлена дополнительная аппаратура, которая состоит из датчиков повышенной чувствительности. Автоматика самостоятельно запускает резервный агрегат, в случае выхода из строя основного. Также устройство контролирует количество стоков и обеспечивает их своевременную транспортировку.
  • Дистанционное. Для этого типа станций необходима установка дополнительного пульта, с которого будет проводиться работа системы и контроль за показаниями.
  • Ручное. Наиболее бюджетный вариант, так как требует периодическое присутствие пользователя. Запуск насосов происходит только в ручном режиме.

Альтернативные решения

Если вы приобрели такое оборудование, то при небольшой доработке можно своими силами изготовить канализационную станцию. Для этого требуется только приобрести емкость из полимерного материала и некоторое сантехническое оборудование:

  • клапаны;
  • фитинги;
  • канализационные патрубки.

На рынке в настоящий момент доступны модели канализационных станций на основе фекальных дренажных насосов. Они предлагаются в большом ассортименте. Среди предлагаемых моделей можно найти установки, оснащенными чугунными ножами. Некоторые модели имеют режущие кромки из нержавейки и стали. Производительность этих систем самая разная, поэтому можно подобрать подходящий вариант в свой дом или офис.
