Особенности и достоинства монолитного междуэтажного перекрытия
При создании свода между этажами надо учесть места для прокладки вентиляции, водопроводных и канализационных труб, других коммуникаций. В рабочем проекте указано расположение таких систем. Специалисты, монтирующие съемную опалубку, учитывают все технологические моменты строительного процесса.
Преимущества перекрытия из монолита:
- получение ровной поверхности без трещин и наплывов;
- быстрое строительство межэтажных сводов с возможностью заливки бетона на месте строительства;
- надежность и долговечность;
- обеспечение хорошей теплоизоляции, звукоизоляции;
- несложная облицовка потолка;
- возможность выдерживать большой вес, ветровые и другие нагрузки;
- разнообразие конфигураций;
- экономичность.
Есть у монолитных перекрытий некоторые недостатки. При заливке бетона в холодную пору года надо использовать специальные (недешевые) пластификаторы. На практике зимнее строительство по монолитной методике не приветствуется. Работы могут проводиться при устройстве камер с накрытием из брезента или полиэтилена.
Изделия из металла и дерева
Деревянные балки подходят для устройства чердачных и мансардных перекрытий. Но их рекомендуется использовать не во всех строениях, а только в тех, где пролетное расстояние менее шести метров. В этом случае можно будет предотвратить появление прогибов. Деревянное перекрытие дома из газобетона имеет некоторые свои требования.
К ним относятся:
- обязательное устройство опоры на армированный пояс (шириной 13−15 см), сделанный из монолитного железобетона;
- крепление анкерными пластинами;
- балки, пропитанные противомикробными и огнезащитными составами;
- прокладка паро— и теплоизоляции.
На балки обязательно стелются фанерные листы или доски, а пространство утепляется минеральной ватой или керамзитом.
Чтобы обеспечить наибольшую несущую способность, можно установить конструкцию из металла. При этом используются швеллера, двутавровые балки и квадратные трубы. Перед применением их обрабатывают антикоррозийным составом.
Главные преимущества такого варианта заключаются в небольших финансовых затратах и быстром темпе работы бригады строителей. Такое перекрытие второго этажа в доме из газобетона будет более надежным и крепким.
Перед монтажом межэтажных перекрытий нужно рассчитать точную стоимость и срок, требуемый для выполнения всех работ. А также необходимо определить нагрузку на стены, в зависимости от использования того или иного материала. В одном строении можно совмещать разные виды перекрытий. К примеру, для всего строения выбрать монолитные или газобетонные плиты, а для потолка последнего этажа — деревянные балки. Окончательный выбор всегда остается за хозяином дома.
Опирание плит перекрытия
Одним из важных вопросов, возникающих при строительстве частных домов из газоблоков, является укладка плит перекрытия. При составлении проекта дома часто используются средние значения, не дающие точного представления о нагрузках на конструкции. Нередко возникают ситуации, когда величина этих нагрузок принимает критические значения, и у застройщиков возникают сомнения в несущей способности стен и опорных элементов. Мало этого, многие начинающие строители вовсе не имеют представления, как надо класть плиты на стены из газобетона, считая, что здесь надо действовать по аналогии с кирпичными постройками. Результатом такого легкомыслия становится перегрузка стен и появление трещин, просадок, разрушение материала.
Для строительства частных домов обычно используют газоблоки марок D400-D600 (наибольшей популярностью пользуются блоки D500). Это конструкционно-теплоизоляционные блоки, способные выполнять как несущие способности (в известных пределах), так и обеспечивать теплосбережение дома. Помимо марки плотности, существуют также классы прочности на сжатие, которые и определяют несущую способность газоблоков. Это показатель, обозначаемый латинской буквой B. Например, класс прочности B2.5 означает, что данный газоблок способен выдержать давление в 2,5 Н (ньютона) или 25 кг на см2.
Вычислив площадь газоблока, несложно определить допустимую нагрузку на единицу, или на погонный метр кладки. Это важные показатели, так как стены должны выдерживать все предстоящие нагрузки. Класть плиты перекрытия на газобетонные блоки без усиления нельзя. Если вес перекрытия окажется слишком велик, верхний ряд газоблоков будет раздавлен, и постройка разрушится. Для того, чтобы исключить такую возможность, СНиП предписывают делать армопояс по верхнему ряду кладки, под перекрытием. Это сплошной ряд U-образных блоков по всему периметру постройки. В полученный лоток укладывают арматурный каркас, который в сборке представляет собой сплошную пространственную решетку из 4 полос армированного прутка (8, реже 10 мм). Затем лоток под верхний срез заливают бетоном и дожидаются, когда он наберет конструкционную прочность. Торопиться и укладывать перекрытия раньше времени категорически запрещается.
Несущая способность кладки
Это показатель, который отличается от значений для отдельных газоблоков. Согласно нормам СНиП, несущая способность кладки из газобетона B2.5 составляет 1 Мпа (Н) или 10 кг/см2. То есть, показатель для кладки в 2,5 раза ниже значения, действующего для газоблока. Это вызвано наличием ряда факторов, снижающих способность выдерживать нагрузки — влияние швов, неплотностей при укладке, а также необходимость иметь запас прочности.
Кроме этого, при составлении проекта и выполнении расчетов учитывается более общий показатель — расчетное сопротивление участка стены. Оно вдвое ниже несущей способности кладки, или в 5 раз меньше показателей отдельного газоблока. Опирание перекрытия на газобетон вызывает неравномерное распределение нагрузок, прилагаемых с некоторым смещением в сторону внутренней части постройки. Отсюда и уменьшение показателей. При расчете укладки плиты перекрытия на газосиликатные блоки необходимо учитывать именно сопротивление участка стены, а не кладки или газоблока. Это важный момент, так как ошибки при расчете нагрузок недопустимы.
Газобетонные плиты перекрытия
Изготавливаются такие перекрытия из армированного автоклавного газобетона плотностью D500 или D600. Возможно заказать на заводе свой вариант плит. Хоть теплоизоляция у этих перекрытий и хорошая, но смысла в ней мало, так как второй этаж также нужно отапливать, и разделять их теплоизоляцией смысла мало.
Если рассматривать газобетонное перекрытие как потолок от холодного чердака, то это слишком дорого, дешевле сделать из деревянных балок, утепленных минеральной ватой.
Достоинства и недостатки:
- Высокая скорость монтажа.
- Легкость плит.
- Отличная теплоизоляция.
- Можно обойтись без армопояса, хотя он желателен.
- Средняя несущая способность (до 600 кг/м2).
- Длина плит до 6,4 метров.
- Высокая стоимость.
- Требуется нанимать кран.
Перегородки из газобетонных блоков
В массовом строительстве зданий в России газобетон используют редко. В настоящее время мало данных для анализа того, как поведет себя этот материал в разных климатических условиях, как он перенесет другие воздействия в реальной среде, поэтому сложно оценить срок службы стены из газобетонных блоков.
А вот как материал для перегородок он хорош, так как газобетон легче и дешевле, чем кирпич. Поэтому перегородки из газобетонных блоков часто применяют при перепланировке квартир или магазинов.
Характеристика материала
Марка газобетона зависит от его плотности, различают следующие виды:
- D300-D500 – используют только как материал для теплоизоляции;
- D500-D900 – применяют и для создания перегородок и для теплоизоляции;
- D1000–D1200 – газобетон для строительства зданий, возведения стен.
Газобетон получается легким благодаря газовым вкраплениям, но достаточно прочным.
Преимущества и недостатки газобетонных перегородок
Плюсы:
- Прочность на сжатие зависит от марки газобетона, по ГОСТу она может быть в пределах от 1,5 до 3,5 кгс/см2.
- Легкость обработки подручными инструментами. Материал без значительных усилий делится на части, шлифуется. Поэтому можно получать блоки нестандартной формы.
- Газобетон хороший теплоизолятор. Сухой газобетон имеет коэффициент теплопроводности – 0,12 Вт/м°С. Поэтому надёжно защищает от потерь тепла зимой. А в летнюю жару в здании из газобетона, поддерживается комфортная температура.
- Звукоизоляция газобетона (зависит от марки, толщины и других параметров).
- Огнестойкость. Газобетон не горит, поэтому пожаробезопасен.
- Экологичность. Газобетон не выделяет в окружающую среду вредные вещества, безопасен для здоровья.
- Устойчив к воздействию плесени и развитию грибка.
Минусы:
Установка плит перекрытия на газобетон
Схема установки плитных перекрытий на газобетонные блоки:
На схеме: 1 — анкерная металлическая скоба, 2 — плита перекрытия, 3 — кладка из газоблоков, 4 — доборный блок в кладке, 5 — раствор М35, 6 — кладочные швы.
Пошаговая инструкция: как укладывать плиты на газобетон:
- В процессе кладки газобетонных стен на расстоянии 20-50 см от будущего перекрытия кладка армируется.
- Поверх готовой стены заливается монолитный армопояс из бетона М200-М300.
- На армопояс укладываются пустотные ПП, размер которых устанавливается проектом.
- Между плитами и стеной выполняются демпфирующие швы, заполняются пустоты.
Мнение эксперта Виталий Кудряшов строитель, начинающий автор
Задать вопрос
Уложенные межэтажные перекрытия утепляются с использованием легких теплоизоляционных материалов, изолируются. Кладка стен второго этажа выполняется по перекрытиям следующим образом: первый ряд блоков выкладывается на раствор, следующие ряды — на клей. Аналогично можно положить перекрывающие конструкции для мансардного этажа, жилого цоколя, подвала.
Виды и особенности
Перекрытие по деревянным балкам в газобетонном доме может быть следующих видов в зависимости от месторасположения :
Межэтажные
Задача межэтажных элементов заключается в разделении разных отапливаемых помещений со сходным микроклиматом.
Перекрытия изготавливают многослойными:
- Накат из досок либо щитов из древесины. Материалы подшиваются к перекрытиям.
- Шумоизоляционный слой, выполненный на дощатом настиле.
- Зафиксированные гвоздями или саморезами поперечные лаги.
- Пол с деревянным настилом либо выложенный линолеумом, керамической плиткой, ламинатом, паркетными блоками и т.д.
- Для проветривания пространства под полом требуется сделать зазор для вытяжной вентиляции.
- В отделке перекрытий в нижней части помещения может выполняться с помощью вагонки, панелей, гипсокартонных листов. Однако балки можно оставить без декора в помещениях в стилях кантри, лофт, минимализм.
Цокольные
Цокольные перекрытия фиксируются над неотапливаемым подвальным помещением, технология монтажных работ отличается от стандартной.
При выполнении работ требуется учитывать следующие особенности для цокольных элементов:
- Рекомендуется выполнить обработку деревянных частей конструкции, т.к. поверхности могут повредиться от повышенной влажности от фундамента и грунта, а также скапливающегося конденсата.
- Теплоизоляционный слой должен обеспечивать комфортный температурный режим в жилых комнатах. Толщина слоя определяется в соответствии с особенностями климата региона и температурного режима в цоколе.
- Под утепляющий материал подкладывается гидроизоляционная пленка для предотвращения проникновения влажности от подвального помещения, которая уменьшает теплоизоляционные характеристики строительного материала.
- Затем сверху на утепляющий состав выкладывается слой пароизоляции, предотвращающей создание конденсата из-за различия в температурных режимах в жилой части и подвальной.
Чердачные
Газобетонные блоки используются для возведения чердачных помещений. При монтаже перекрытий на чердаке гидроизоляционный слой располагается над утеплителем, пароизоляция размещается под утепляющим составом для создания оптимального микроклимата в помещении.
При обустройстве чердачного пространства можно снизить затраты на работы, выложив доски в виде трапов либо поперечных покрытий.
Расшифруем маркировку
Маркировка плит перекрытий дает возможность проектировщику легко узнать важные данные о конкретном строительном материале
Это крайне важно – ему достаточно прочесть всего несколько символов, чтобы определить, какая плита обеспечит нужный уровень безопасности и надежности
Рассмотрим маркировку плиты АтVта
Маркировка плиты перекрытия расшифровывается:
- Буквы ПК обозначают тип изделия – плита перекрытия.
- Первое число показывает длину плиты. В маркировке используются дециметры, а не другие единицы измерения. На практике длина на 20 миллиметров меньше указанной в маркировке. Поэтому, данная плита будет иметь длину 62,8 дециметра или 628 сантиметров.
- Второе число – ширина плиты. Она также указывается в дециметрах, однако, фактическая ширина плиты на 10 миллиметров меньше. Так что, можно с уверенностью утверждать, что ширина плиты будет составлять 11,9 дециметра или 119 сантиметров.
- Последнее число, после дефиса, обозначает несущую способность. Измеряется она в центнерах на квадратный метр. Эта плита способна выдерживать нагрузку до 300 килограмм на квадратный метр.
- Буквы в конце обозначают дополнительные характеристики изделия. Так, АтVта сообщает, что плита армирована арматурой предварительного напряжения.
Кроме этого, могут встречаться следующие обозначения:
- т – при создании изделия использовался тяжелый бетон. Благодаря этому она отличается повышенной прочностью, что позволяет применять её в местах с повышенной механической нагрузкой.
- а – отверстия плиты имеют уплотняющие вкладыши.
Запомнив эти нехитрые обозначения, даже непрофессионал легко сможет понять, какая конкретно плита скрывается за сложной маркировкой. Значит, сумеет определить, в каких местах её использование будет лучшим решением.
Дополнительная маркировка
При необходимости маркировка дополняется ещё одной буквой. В качестве примера рассмотрим маркировку 2ПКТ та. Буква Т обозначает необходимое количество опор. Она показывает, что при установке плиты, последняя должна иметь минимум три опоры. Стоящая на её месте буква “К” означает необходимость четырех опор. Но большинство плит перекрытия нуждается всего в двух опорах, что и подразумевается в случаях, когда дополнительной буквы в маркировке нет.
В маркировке встречается обозначение ПГ или же ПБ. Первое обозначает, что плита имеет грушевидные пустоты. Маркировка ПБ обозначает плиты, при изготовлении готовых использовалось непрерывное формование. Для этого производитель использует длинные стенды.
Как вы убедились, маркировка легко поддается расшифровке. Изучив обозначения и взглянув на маркировку, вы узнаете характерные для конкретной плиты перекрытия размеры, назначение и ряд других параметров.

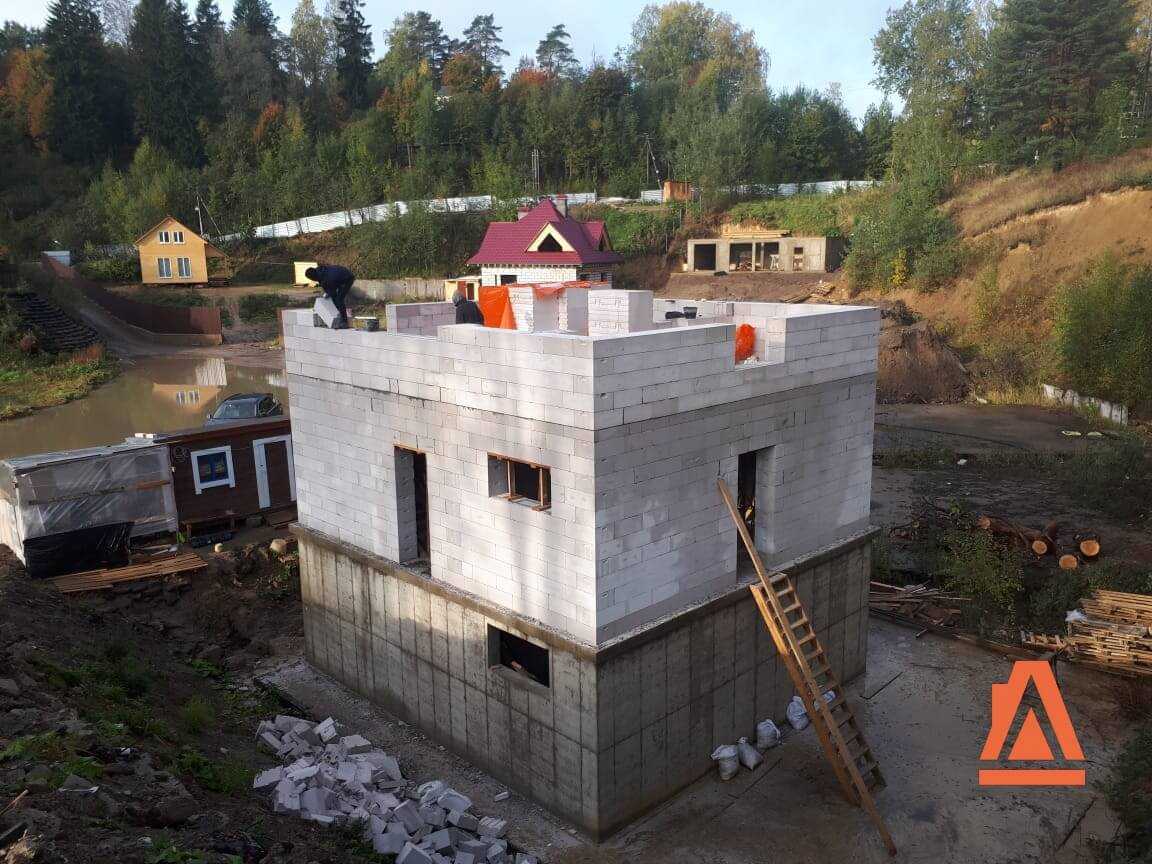

Можно ли класть плиты перекрытия на газоблок
Плита перекрытия (ПП) — это горизонтальная конструкция, разделяющая разные уровни здания. Перекрытия бывают не только межэтажными, но и мансардными, подвальными, чердачными. Расчет конструкций выполняется на этапе проектирования. В ходе расчета определяется прочность, жесткость, раскрытие трещин. При расчете инженеры руководствуются СТО 501-52-01-2007.
Использовать бетонные ПП при строительстве дома из газоблока можно при соблюдении определенных требований:
Использование легких плит. Для разделения этажей используются стандартные перекрытия, изготовленные по ГОСТ 26434-2015, следующих типов:
- 1П — толщиной 120 мм;
- 1 ПК — толщиной 220 мм с круглыми отверстиями 160 мм.
Не используются плиты перекрытия на газобетонные блоки, имеющие маркировку 2П и 2ПК, так как они изготавливаются из тяжелого бетона.
Достаточная толщина стены. Минимальная толщина стены из газобетона под плиты перекрытия зависит от марки газоблока. Для блоков D500 с классом прочности не ниже В2.5 этот показатель составляет:
- под межэтажные перекрытия — 300 мм;
- под мансардные или чердачные — 200 мм.
Наличие армопояса. Безопасное опирание плиты на стену из газоблока возможно только при наличии армопояса из монолитного бетона. Армопояс способствует равномерному распределению нагрузки, создаваемой плитами на газоблочные стены. Высота армопояса — 20 см. Допускается укладка армопояса из сборных ЖБИ, например U-блоков.
При несоблюдении хотя бы одного из этих условий перекрытия выдавливают газоблок в стене. В результате в кладке появляются трещины, нарушается структура газобетона. В серьезных случаях дом становится опасным для проживания, возникает опасность обрушения несущих стен. Но даже если стены не разрушатся, то жить в таком доме будет некомфортно: трещины — это мосты холода, поэтому стены начнут промерзать.
Тонкости выбора
Не поленитесь потребовать от производителя все необходимые сертификаты на газобетонные блоки.
Обязательно требуйте сертификаты на газобетонные перкрытия от производителей: это убережет вас от некачественной продукции, тем более что в последнее время появляется все больше кустарных цехов по производству данного типа строительных материалов. Ведь пеноблок – очень лакомый кусок в силу своей дороговизны и популярности. Не экономьте на себе и не ленитесь потребовать документацию у поставщика.
В стандартный пакет документов входит сертификат качества и гигиенический сертификат (по экологической безопасности). По действующему законодательству на сегодняшний день сертификат пожарной безопасности на газобетонные материалы не обязателен, но у добросовестного производителя и такой может быть. К сертификационной документации могут прилагаться акты и заключения лабораторных исследований прочностных и эксплуатационных характеристик.
https://youtube.com/watch?v=F6cn3B0ehos
Обратите особое внимание на то, чтобы арматурная конструкция, заложенная в пеноблок, была обработана специальными антикоррозионным покрытием, особенно это относится к автоклавным газобетонам. Это связано с тем, что свободная известь, добавляемая в состав бетонной смеси для ячеистого газобетона, очень способствует коррозии металла
Часто встречающиеся ошибки
Правильная укладка плит перекрытия – залог надежности здания. К часто встречающимся ошибкам при монтаже можно отнести:
- Использование поврежденных плит. Тонкие неглубокие трещины можно заделать раствором и использовать плиту на малонагружаемом участке перекрытия. Если трещина сквозная, такое изделие пускают на изготовление коротких секций или выбраковывают. Чаще всего плиты повреждаются при нарушении правил транспортировки.
- Глубину опирания ниже установленного минимума. В такой ситуации нагрузка от плиты приходится на край кирпичной кладки или армопояса, что провоцирует его медленное разрушение.
- Чрезвычайно большая глубина опирания. В такой ситуации плита оказывается защемленной внутри стены и не может правильно работать под нагрузками. В результате она начинает разрушать кладку. Помимо этого торец плиты оказывается близко к внешней стороны стены, что увеличивает теплопотери здания.
- Неправильная анкеровка или ее отсутствие. Если плиты, из которых состоит сборное перекрытие, не связаны между собой и со стенами, либо анкеровка выполнена неправильно, жесткость конструкции недостаточна и есть риск подвижек плит и стен, особенно в условиях сейсмики. Это угрожает устойчивости и целостности постройки.
Основные виды
Плиты перекрытия всех видов представляют собой изделия из конструкционного бетона с обязательным упрочнением стальной арматурой либо сеткой.
Таблица 1. Основные виды плит перекрытия
| № | Маркировка | Конструкция | Особенности |
| 1 | П | Полнотелая, монолитная | Высокая прочность, большой вес |
| 2 | ПТ | Монолитная, полнотелая | Высокая прочность, большой вес |
| 3 | ПК | Пустотная | Изготавливается опалубочным способом |
| 4 | ПБ | Пустотная | Изготавливается безопалубочным способом |
| 5 | НВ | Пустотная | Изготавливается методом пропаривания в металлических формах |
| 6 | 2ПБ | Пустотная утолщённая | Изготавливается безопалубочным способом, толщина увеличена |
| 7 | ПНО | Пустотная | Изготавливается опалубочным способом, толщина уменьшена |
| 8 | 3,1ПБ | Пустотная | Изготавливается безопалубочным способом, толщина уменьшена |
| 9 | 1,6ПБ | Пустотная | Изготавливается безопалубочным способом, толщина уменьшена |
| 10 | ПГ | Ребристая | Устойчива к сейсмическим и вибрационным нагрузкам |
| 11 | ПР | Ребристая | Устойчива к сейсмическим и вибрационным нагрузкам |
| 12 | ПП | Ребристая | Устойчива к сейсмическим и вибрационным нагрузкам |
В таблице перечислены лишь основные, самые распространённые в нашей стране серии железобетонных перекрытий. Конструкторы постоянно разрабатывают новые модели и модифицируют старые серии, так как развитие индустрии ЖБИ проходит динамично, внедряются новые материалы и технологии. Но подавляющее большинство производителей работают по стандартным, проверенным технологическим решениям, особенно в сегменте малоэтажного жилищного строительства.
Пустотные плиты
Сегодня доступно много вариантов изготовления либо монтажа перекрытий и покрытий, большинство из них основаны на применении сборных железобетонных пустотных плит.
Единственное условие при самостоятельном выборе изделий для перекрытия: детальное изучение характеристик и размеров плит.
Плиты серий ПК и ПБ различаются технологией производства, но имеют одинаковую стандартную толщину 220 мм.
ПК (а также ПНО) изготавливаются с использованием опалубки для каждого изделия. В неё устанавливается армирующий каркас, далее изделие уплотняется с применением вибрационного оборудования. Это традиционная технология, по которой трудно допустить критические ошибки при изготовлении. Иногда застройщику необходима информация по числу возможных сторон опирания плиты. Для этого в маркировке плит ПК имеется уточнение: изделие, обозначенное ПКТ, может опираться на 3 стороны, а ПКК – на четыре.
Изделия ПБ (а также 2ПБ, 3,1ПБ, 1,6ПБ) заливаются бетонной смесью на непрерывно движущемся конвейере. После затвердевания плиту-полуфабрикат разрезают на плиты-отрезки нужной длины. Это безопалубочная технология.
Важно! В изделиях отсутствует поперечное армирование, что позволяет разрезать их без потери прочности. Возможен не только поперечный, но и продольный рез плиты, а также под углом 45 градусов
Эту возможность следует учитывать застройщикам, которым требуется в процессе монтажа обрезать часть плиты, — с плитами других марок подобные действия нежелательны.
Безопалубочные изделия имеют более точную геометрию и гладкую поверхность.
Плиты ПНО, 3,1ПБ и 1,6ПБ производятся из тяжёлого бетона. Их главное отличие от ПБ и ПК – уменьшенный размер толщины – 160 мм.
Изделия 2ПБ имеют толщину 265 мм.
Полнотелые плиты
ЖБИ типа ПТ и П мало востребованы у застройщиков индивидуальных жилых домов. Эти плиты востребованы в устройстве различных тоннелей лоткового типа, камер, каналов, в том числе под автодорогами и железнодорожными путями.
Плиты ПТ и П не имеют технологических пустот, обладают высокой жёсткостью, толщина достигает соответственно 160 и 120 мм.

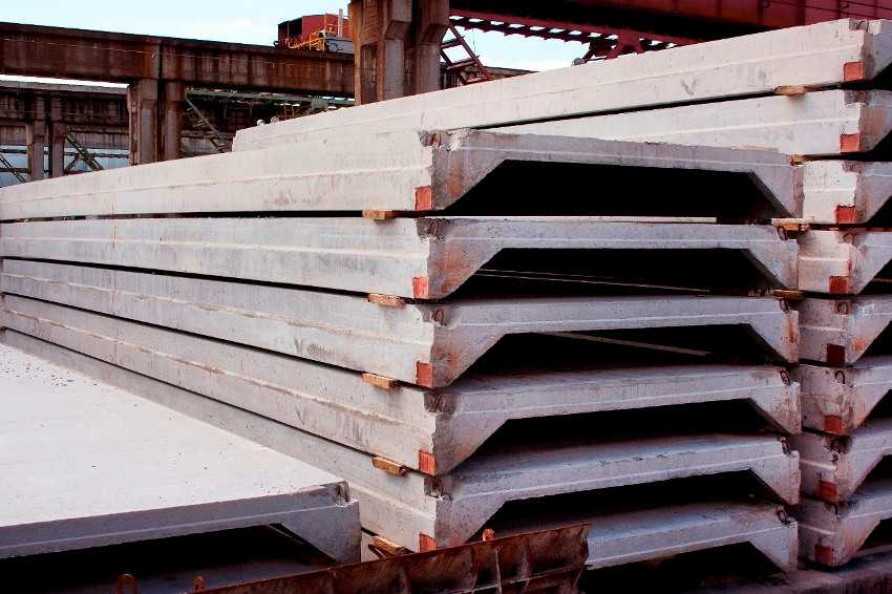

Ребристые плиты
Перекрытия ПР универсальны, но, как правило, используются при сооружении больших промышленных и торговых объектов.
ПГ используются для покрытия сооружений — как крыша бесчердачных зданий.
Высота плит этого типа измеряется по рёбрам жёсткости, устроенным вдоль изделий. Она составляет 300 либо 400 мм, по горизонтальной плоскости – не меньше 50 мм.
Подготовка к бетонированию
Далее предусматривают армирующий монолитный пояс по всему периметру перекрытия, в его плоскости. Он позволяет надёжно связать перекрытие с несущими стенами, а также придать пространственную жёсткость всему зданию и предотвратить появление трещин в нём. К арматурным выпускам на торцах балок крепят каркас из четырёх продольных прутов диаметром от 8 до 12 мм. Арматуру связывают друг с другом металлической проволокой диаметром 6 мм, расстояние между хомутами – 200 мм. Армирующий пояс будет бетонироваться одновременно со всем перекрытием.
Затем сооружают опалубку по периметру перекрытия. Её выполняют из газобетонных блоков толщиной 100-150 мм. Их фиксируют к стенам также, как стеновые блоки – с помощью тонкошовного клея. С внутренней стороны к блокам приклеивают плиты теплоизоляции из пенополистирола – обычного или экструдированного. Стандартная толщина плит – 50 мм. Они служат терморазрывом – препятствуют промерзанию здания через перекрытие.
Между балками укладывают газобетонные блоки, плотно стыкуя их друг с другом. Поверх блоков и армопояса раскатывают сварную арматурную сетку с ячейками 100 х 100 мм, диаметр её проволоки 5 мм. Сетка будет находиться примерно посередине бетонной плиты (на высоте 20-25 мм), поскольку она опирается на верхний арматурный пояс балок, а он возвышается над блоками. При необходимости под сетку кладут пластиковые фиксаторы, которые предотвращают её провисание и тем самым гарантируют равномерный слой раствора под ней при бетонировании. Сетку можно просто укладывать, а можно для большей надёжности крепить к арматурному поясу вязальной проволокой.
Особенности фундаментов под газобетон.
При выборе наиболее подходящего типа фундамента следует учесть некоторые особенности газобетонных стен:
- минимальная ширина газобетонного блока составляет 200 мм. Поэтому даже при строительстве небольших и легких надворных сооружений придется обустраивать фундамент достаточно большой ширины;
- хотя газобетон и способен выдерживать серьезные статические нагрузки, он очень чувствителен даже к небольшим подвижкам основания под ним. Поэтому фундамент должен обладать максимально возможной механической прочностью, не изгибаться под массой дома и не менять геометрию под воздействием пучинистых сил грунта.

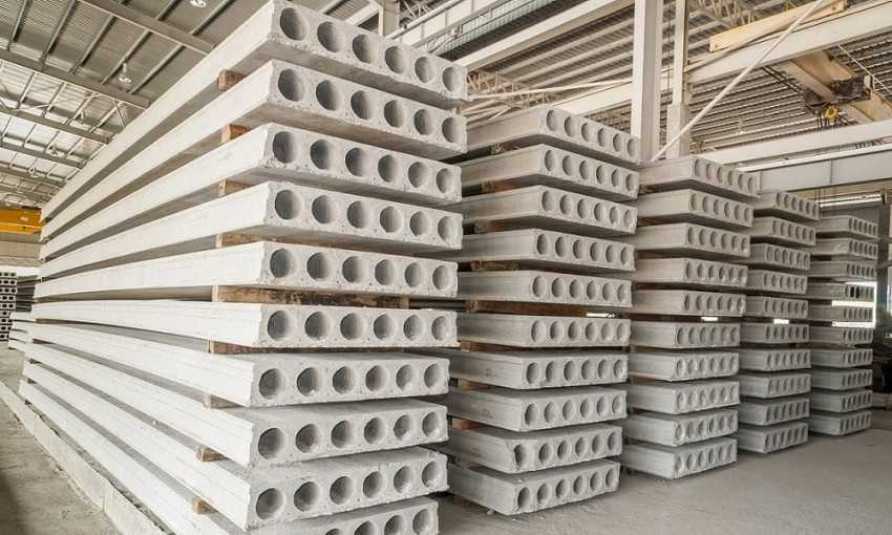

Железобетонные пустотные плиты
Это самая популярная и доступная разновидность плит.
Раньше использование массивных перекрытий из железобетона было недоступно в строительстве частного дома из-за их дороговизны и большого веса, требующего использования спецтехники для доставки и подъема. Сейчас таких проблем не возникает, а подъемный кран или манипулятор стали привычным явлением в малоэтажном строительстве.
Пустотные плиты из железобетона имеют дополнительное облегчение в виде сквозных отверстий-камер, а сами делаются из тяжелых марок бетона с применением армирования, что обеспечивает необходимую жесткость и прочность. Такое перекрытие обладает рядом неоспоримых преимуществ:
- Легкость конструкции в сравнении с монолитной плитой; пустоты значительно снижают вес изделия, а значит их можно смело применять в постройках из газобетона до 3-х этажей включительно.
- Высокая прочность, которая обеспечивается внутренними полостями, арматурой и высококачественным бетоном. Несущая способность плит такого типа от 800 кг/м 2 .
- Упрощенная установка и возможность монтировать на основания любой формы. Размер плиты может быть 6 и 9 метров, что существенно расширяет возможности для планировки.
- Внутренние полости можно использовать для размещения коммуникаций и проводки.
- Хорошая шумоизоляция.
Устройство железобетонных перекрытий потребует монтажа армопояса по всему периметру. Он может быть выполнен монолитным с использованием опалубки и арматуры толщиной от 10 мм. Ширина пояса не меньше 150 мм – расстояние, на которое будет опираться плита. Благодаря этому снижается нагрузка на стены, исключаются локальные напряжения, вызванные давлением верхнего этажа и самой плитой.
Маркировка
По конфигурации полостей плиты подразделяют:
- ПК – с круглыми пустотами, опирается на 2 стороны;
- ПКТ – с круглыми полостями, опирается на 3 стороны;
- ПКК – с круглыми пустотами, укладывается на 4 стены;
- ПКТ – с круглыми полостями, монтаж на 2 торцевые и 1 длинную стороны;
- ПГ – с грушевидными пустотами; толщина – 260 мм; опора на 2 торца;
- ПБ – изготовленная без опалубки, способом непрерывной формовки; ее толщина – 260 мм, диаметр отверстий 159 мм; изделие ставят на 2 торцевые стороны.
По размерам полостей и толщине плиты подразделяют на следующие типы:
- 1П — плиты толщиной 120 мм.
- 2П — плиты толщиной 160 мм;
- 1ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 159 мм.
- 2ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм.
- ПБ — плиты толщиной 220 мм беэопалубочного формования.
Плиты типов 2П и 2ПК изготавливают только из тяжелого бетона.
Размеры
Размер пустотной плиты заложен в ее маркировке.
Под спойлером приведены стандартные размеры плит. Для просмотра нажмите на заголовок «Таблица».
Координационные размеры плиты, мм
3ПК
От 2400 до 6600 включ. с интервалом 300, 7200, 7500
1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК
1000, 1200, 1500
1ПКТ
3ПКТ
От 3600 до 6600 включ. с интервалом 300, 7200, 7500
От 2400 до 3600 включ. с интервалом 300
1ПКК
3ПКК
От 2400 до 3600 включ. с интервалом 300
От 4800 до 6600 включ. с интервалом 300, 7200
4ПК
От 2400 до 6600 включ. с интервалом 300, 7200, 9000
1000, 1200, 1500
5ПК
6000, 9000, 12000
1000, 1200, 1500
6ПК
12000
1000, 1200, 1500
7ПК
От 3600 до 6300 включ. с интервалом 3000
1000, 1200, 1500, 1800
ПГ
6000, 9000, 12000
1000, 1200, 1500
Глубина опирания
Важно не превысить максимальную глубину опирания. В противном случае плита будет работать как рычаг и при больших нагрузках возможно небольшое поднимание стены над плитой
Оно не заметно глазу, но критично для строения. При нагрузках от установленной мебели, оборудования и возведенных внутренних межкомнатных перегородок возможны появления трещин в стенах от возникаемых напряжений.
Длина опирания (глубина заведения плит в стены) не должна превышать:
- для кирпичных стен — 160 мм;
- при опирании плит перекрытия на газобетонные блоки класса B3,5-B7,5 — 200 мм;
- при опирании на бетонный армопояс — 120 мм.
Также нормируется минимальная длина опирания. Она не должна быть меньше:
- 80 мм — для кирпичных стен;
- 100 мм — для стен из ячеистобетонных блоков;
- 65 мм — при опирании на плотный бетон класса B10 и выше.
Установка перекрытия из железобетонных конструкций обязательно потребует применения крана или манипулятора с большой грузоподъемностью. Вес стандартной 6-ти метровой плиты достигает 2-х тонн. Кроме того монтаж потребует определенных навыков. Так выравнивание проводится по швам на гладкой стороне потолка, после чего плиты крепятся с помощью анкеров, а стыки заливаются цементным раствором. В качестве утеплителя может использоваться минеральная вата, пенопласт.
Сравнительная стоимость
При устройстве межэтажных конструкций вопрос цены играет немаловажную роль. Если сравнить все разновидности между собой, то получается следующая последовательность. Самым дешевым окажется железобетонная пустотная плита со стоимостью за квадратный метр в 1200 рублей. На втором месте окажется монолитное изделие – 2000 – 2500 рублей за квадратный метр. Стоимость может сильно отличаться в зависимости от толщины и технологии изготовления.
Самым дорогим перекрытием является плита из вспененного бетона – от 3000 рублей за квадрат. Высокая стоимость объясняется сложной технологией изготовления и маленькой шириной плиты.
Также в стоимость перекрытия из плит нужно закладывать затраты на транспортировку и подъем, которые в отдельных случаях может равняться их стоимости.
В процессе строительства стен из газобетона или пенобетона, наступает момент, когда нужно позаботится об устройстве межэтажных перекрытии, которые могут быть из бетонной плиты или из деревянных балок.
В отличии от домов, построенных из кирпича, при монтаже межэтажных перекрытий на стены из газо- или пенобетонных блоков, необходимо дополнительно предусмотреть распределяющие и усиливающие пояса.
В данной статье рассмотрим установку деревянных и железобетонных межэтажных перекрытий, при строительстве дома из стеновых блоков.
Устройство межэтажных перекрытий из монолитной плиты
Многие частные застройщики, при строительстве дома из газобетонных или других подобных блоков, в качестве межэтажных перекрытий используют железобетонные плиты.
Это очень надежные и прочные основания, но вместе с тем они имеют большой вес, который необходимо учитывать при возведение стен из строительных блоков.
Для того, чтобы вес плиты распределялся равномерно и не нарушал целостность стен, при укладке плитоперекрытий, обязательно делают дополнительную конструкцию, в виде распределительного бетонного или кирпичного пояса.
Варианты установки монолитной железобетонной плиты представлены на рисунке. В первом варианте
, плита опирается на бетонную ленту размером 150х250 мм, расположенную по всему периметру стены. Лента армируется прутками диаметром 10 мм и заливается бетоном марки М200.
Необходимо так же оставить температурный зазор 1-2 см между стеной и торцом железобетонной плиты.
Чтобы убрать мостики холода, плиту и армирующий пояс дополнительно утепляют, при помощи экструдированных пенополистирольных плит, толщиной 50 мм.
Второй вариант
представляет из себя кладку из красного обожжённого кирпича, уложенного в 3 рядя. Это наиболее популярный вариант устройства распределительного пояса. В данном случает нет необходимости сооружать опалубку и делать арматурный каркас из прутьев.
Но, прежде чем укладывать кирпич, делают усиление стеновых блоков при помощи арматуры. Для этого штробятся пазы, укладывают в них арматурные прутки и заполняют цементным раствором.
Кирпичную кладку так же усиливают при помощи кладочной сетки, проложенной между рядами.
Монолитная железобетонная плита должна заходить в глубь стены на 13-14 см. Этого вполне достаточно для устойчивости и жесткости конструкции.
Деревянные межэтажные перекрытия
Деревянная конструкция наиболее предпочтительный вариант при строительстве домов из лёгких стеновых блоков. Деревянные межэтажные перекрытия значительно легче бетонных, а значит оказывают меньшее давление на стену, следовательно и конструкция будет более простой.
К тому же, цена на деревянные лаги с учетом доставки и работы значительно меньше стоимости железобетонных плитоперекрытий. Нет необходимости нанимать дорогостоящий кран, и все можно сделать без использования техники.
В одной из статей (ссылка) мы уже рассказывали об устройстве перекрытия по деревянным балкам. В ней мы приводили расчет балок перекрытия и устройство пола по деревянным лагам. Возможно эта информация вам будет полезна. Но вернемся к нашей теме.
Как мы уже писали, установка деревянных перекрытий более простая. Достаточно сделать пояс из арматуры, как в случает с бетонными плитами, на который можно укладывать балки.
Деревянные лаги, перед установкой необходимо покрыть противогрибковыми составами, а концы, которые будут лежать на стене, обернуть в рубероид или другой подобный материал.
Так же нужно сделать запил торцевой части балки под углом 600 и уложить утеплитель
Между торцом и стеной, необходимо оставить зазор в 2 см, для возможного температурного расширения.
Деревянные лаги должны быть заложены в стену на глубина 15 см.
В заключении, предлагаем вам видео, которое будет полезным при дальнейшем устройстве деревянного перекрытия.
