Замена радиаторов отопления: как поменять старые батареи в квартире на новые

Особенности централизованных систем отопления

Замена радиаторов отопления в квартире потребует определенных знаний. В частности, нужно знать об особенностях работы отопительных систем в многоквартирных домах. Здесь батареи и трубы подвергаются воздействию высокого давления – оно позволяет протолкнуть теплоноситель через многочисленные радиаторы, соединения, изгибы и переходы. Самотек тут невозможен, поэтому для создания повышенного давления используются мощные насосы.

В высотных домах давление в трубопроводах централизованного отопления достигает 15-20 атмосфер. Следовательно, используемые в квартирах радиаторы должны выдерживать такое давление, не разлетаясь на отдельные кусочки. Если же установить в квартире неподходящий радиатор, то при подаче теплоносителя его просто разорвет – теплоноситель зальет полы и проступит на потолках у соседей.

Если не правильно подобрать радиатор отопления, то его может разорвать, в результате чего пострадает не только ваше имущество, но и имущество ваших соседей.

Но и это еще не все, так как в централизованных системах отопления нередко наблюдаются гидроудары – иногда они даже слышны, когда упругий теплоноситель с силой бьет по трубам, заставляя их содрогаться. Давление при гидроударах в 2-2,5 раза превышает номинальные показатели. Если в отопительной системе встретится хрупкая батарея, то ее прорвет – со всеми вытекающими (в прямом смысле слова) последствиями.

Нельзя не отметить и качество теплоносителя в система отопления. Оно далеко от идеала, о чем прекрасно знают специалисты-теплотехники. В теплоносителе содержатся:

  • Агрессивные соли, образующиеся при контакте с металлом и прочими элементами отопительной системы;
  • Химические примеси, использующиеся для очистки отопительных систем от накипи и ржавчины;
  • Мелкие механические примеси – в смеси с водой они буквально подтачивают трубы и радиаторы, приводя к появлению механических повреждений.

То, что течет по трубам централизованных систем отопления, с трудом можно назвать водой – это довольно агрессивная жидкость, разъедающая нестойкие к коррозии металлы.

Схемы разводки труб

Для частных домов характерна однотрубная и двухтрубная разводка. В чем их отличие?

Однотрубная разводка

Является самым экономным вариантом. Благодаря схеме должно получиться следующее:

  • По низу пола от котла отопления проводится труба, проходящая через все помещение и возвращающаяся обратно к котлу.
  • Поверх трубы устанавливают радиаторы, а соединение осуществляется по нижним патрубкам. Одновременно с этим из трубы внутрь отопительного прибора происходит поступление горячей воды, которая полностью его заполняет. Отдавшая тепло часть теплоносителя начинает опускаться вниз и выходит через второй патрубок, опять поступая в трубу.

В результате происходит поэтапное соединение радиаторов с нижним подключением батарей

В этом случае стоит обратить внимание на один негативный момент, влияющий на эффективность отдачи тепла. В результате такого последовательного соединения однотрубной разводки происходит постепенное уменьшение температуры теплоносителя в каждом последующем элементе отопления. Из-за этого последняя комната будет самой холодной

Из-за этого последняя комната будет самой холодной.

Решается эта проблема двумя способами:

  • в систему подключают циркуляционный насос, который равномерно распределяет горячую воду по всем приборам отопления;
  • в последней комнате можно нарастить радиаторы, в результате увеличится площадь тепловой отдачи.

Эта схема имеет такие преимущества, как:

  • простота подключения;
  • высокая гидродинамическая устойчивость;
  • небольшие расходы на оборудование и материалы;
  • можно использовать различные виды теплоносителя.

Двухтрубная разводка

Для частного дома такая схема отопления считается самой эффективной. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Но все равно такая схема имеет определенные преимущества перед однотрубной:

  • теплоноситель равномерно распределяется по всему помещению;
  • можно контролировать и регулировать определенный режим температуры в каждой комнате;
  • осуществление ремонта любого элемента системы отопления возможно без ее отключения;
  • топлива расходуется очень мало.

Как получить разрешение

Старые модели отопительных приборов могут не отвечать требованиям качества.

Постановлением Правительства РФ № 491 в августе 2006 года были приняты правила, регулирующие состав общего имущества в многоквартирном доме. Согласно 6-му пункту этих правил, к такому имуществу относится система отопления, расположенная внутри дома.

В нее включены:

  • стояки;
  • арматура (регулирующая и запорная);
  • обогревающие элементы (радиаторы);
  • общедомовые счетчики тепловой энергии;
  • другие виды оборудования, которое является частью теплосетей.

К сожалению, при возникновении ситуаций, касающихся замены отопительных приборов в квартирах, обе стороны трактуют эти правила в своих интересах. Владельцы жилья полагают, что раз отопительная система принадлежит к общей собственности, то заменой неисправного оборудования должна заниматься домоуправляющая организация.

Работники ЖЭК, в свою очередь, утверждают, что к общему имуществу относятся только стояки и батареи, которые проходят через несколько жилых помещений, например те, что установлены на лестничных клетках.

После поступления информации от собственника об аварии для предотвращения более серьезных последствий повреждения следует немедленно устранить за счет сил и средств УК.

После того как управляющая компания примет претензию о замене радиаторов, можно считать, что владелец жилья с аварийным радиатором решил вопрос, как поменять батареи через ЖЭК бесплатно.

Если жильцы решили обновить батареи не из-за аварийной ситуации, а лишь из стремления улучшить их внешний вид или эксплуатационные характеристики, сделать это можно и самостоятельно, но при непосредственном участии управляющей компании.

Несмотря на то, что эти работы не входят в компетенцию УК, обращение к специалистам поможет выяснить, как правильно поменять батареи отопления.

Несанкционированное вмешательство в отопительную систему может нарушить схему ее работы, а отвечать за это придется тому, кто предпринял самовольные действия.

Чтобы сделать все по правилам, нужно найти организацию, которая заменит радиаторов.

ЖК РФ, батарея, являясь частью общего имущества, может быть заменена только при согласии всех собственников на собрании.

Если проигнорировать этот факт, замена батареи в квартире будет расценена как самовольное распоряжение общим имуществом, что влечет за собой определенную ответственность для нарушителя. Например, если случится аварийная ситуация собственник, самовольно заменивший батареи, будет устранять последствия ЧП за свой счет. Что же делать?

Первое, что нужно сделать перед заменой батареи в квартире, это согласовать подобные действия с управляющей компанией.

  1. Если радиаторы меняются на аналогичные, достаточно поставить в известность управляющую компанию. Никаких дополнительных согласований не потребуется.
  2. Если батареи меняются на отопительные приборы, подразумевающие изменение конфигурации или увеличение площади нагрева, то кроме уведомления управляющей компании, потребуется провести экспертизу. В некоторых случаях установка новых радиаторов отрицательно отражается на тепловом балансе дома. Эксперт сможет установить возможность монтажа.

Гидродинамическая промывка

Если конструкция радиатора позволяет, будет полезно провести гидродинамическую промывку. Для её осуществления нужно выполнить следующие действия:

  • К выходам радиатора подключают трубы.
  • Запускают процедуру промывки. При этом необходимо визуально контролировать степень загрязнения теплоносителя.
  • Процедуру промывки часто требуется выполнять несколько раз для того, чтобы вода стала чистой.

Затем проводится контроль целостности соединения радиатора с трубами. В некоторых случаях для обеспечения надёжности может потребоваться заменить прокладки.

Использование газового котла для отопленияИсточник stroi-mario.ru

Подготовительные работы

Любые действия требуют тщательной подготовки. Лучше менять радиаторы и трубные магистрали в то время, когда отопление отключено

Жители многоквартирных домов должны принимать во внимание живущих через стенку соседей

Владельцы частных домов предоставлены сами себе, для них перекрыть воду в любой момент – минутное дело. В многоквартирном доме для этого действия потребуется разрешение коммунальных служб. Если кто-то из соседей напишет жалобу, что подача отопления произошла без разрешения этих служб, то они могут выписать приличный штраф такому нарушителю.

Подготовка – это не только оповещение коммунальных служб и договор с соседями, но и сбор самого необходимого инструментария. Чтобы затягивать резьбовые соединения с максимальной точностью, необходимо приобрести динамометрический ключ. Далее производятся необходимые замеры и точные расчеты, после чего приобретаются трубы, муфты, краны и иные мелкие составляющие отопительной системы.

Вот еще один примерный список того, что может пригодиться при смене отопительной батареи:

  • подходящий электроинструмент (болгарка, дрель);
  • качественные разводные и гаечные ключи;
  • паяльник;
  • все чертежные принадлежности;
  • рулетка либо точный уровень.

Для финишной отделки помещения потребуются мелкие стройматериалы, например, обои, уголки и т. д. Самое главное – необходимо приобрести качественную батарею.

Стальные

Батареи, выполненные из стали, могут быть двух видов:

  • секционные;
  • панельные.

Достоинства таких радиаторов:

  • продолжительный срок эксплуатации;
  • способность выдерживать большое рабочее давление – 16 атмосфер.

Недостатки:

низкая устойчивость к гидравлическим ударам или механическим воздействиям.

Антон Цугунов, занимаюсь ремонтом и отделкой с 2003 года.

Я покупаю стальные радиаторы онлайн в Леруа Мерлен. Так же беру все необходимые фитинги и трубы. Доставку заказываю на адрес, где буду производить установку. Не трачу время и силы на стояние в пробках и очередях.

Вот ссылка на стальные радиаторы >>>

Что делать, если поменяли радиаторы отопления, а они не греют

Наиболее частой ошибкой при установке нового радиатора отопления является неправильно подключение. При подаче жидкости снизу в батарею прогрев не осуществляется равномерно по всей конструкции. Чтобы решить данную проблему не всегда нужно заменять радиатор. Для решения этой проблемы необязательно менять радиатор. Для этого достаточно применить специальный удлинитель протока. Специалист может грамотно рассчитать и усовершенствовать систему для достаточной теплоотдачи. Чтобы эффетивность прогрева помещений была на высоком уровне необходимо учитывать число подразделений. В гравитационной системе обычно это число будет не более 12, в циркуляционной число узлов достигает 24. Увеличение количества секций всегда ведет к снижению эффективности отдачи тепла.

Еще одна особенность, влияющая на равномерность прогревания батареи – это диаметр подключаемых труб. Малый диаметр приводит к снижению давления, что приводит к недостаточному прогреву радиатора. Для того, чтобы устранить эту проблему, старые трубы меняются на трубы большего сечения.

Увеличение теплоотдачи можно достичь размещением отражающего материала на стенке за новым радиатором или покраска батареи в темный цвет. Поддержание чистоты отопительной системы также немало влияет на прогрев батареи. Качество работы радиаторов можно повысить установкой новейших систем терморегуляторов. По согласованию с сотрудниками ЖЭКа или управляющей компании можно переделать систему без наличия обводной трубы.

Одна из часто встречающихся причин плохого прогрева радиатора – прошедший ремонт системы. Чтобы понять, что конкретно произошло, необходимо полностью проанализировать все изменения и их влияние на отопительную систему. Если в процессе монтирования коробов и перегородок из гипсокартона, которые закрывали коммуникации, было допущено соприкосновение гипсокартона и радиатора, отдача тепла будет снижаться. В этом случае, часть выделяемого тепла, уйдет в пространство между гипсокартонном и стеной. В случае, когда до изменений радиатор не полностью отдавал тепло, после таких метаморфоз он просто перестанет его отдавать, так как будет греть посторонний объект. Для устранения данной ситуации целиком переделывается конструкция, затем заново отслеживается эффективность работы батареи по обогреву данного помещения.

Порядок проведения работ

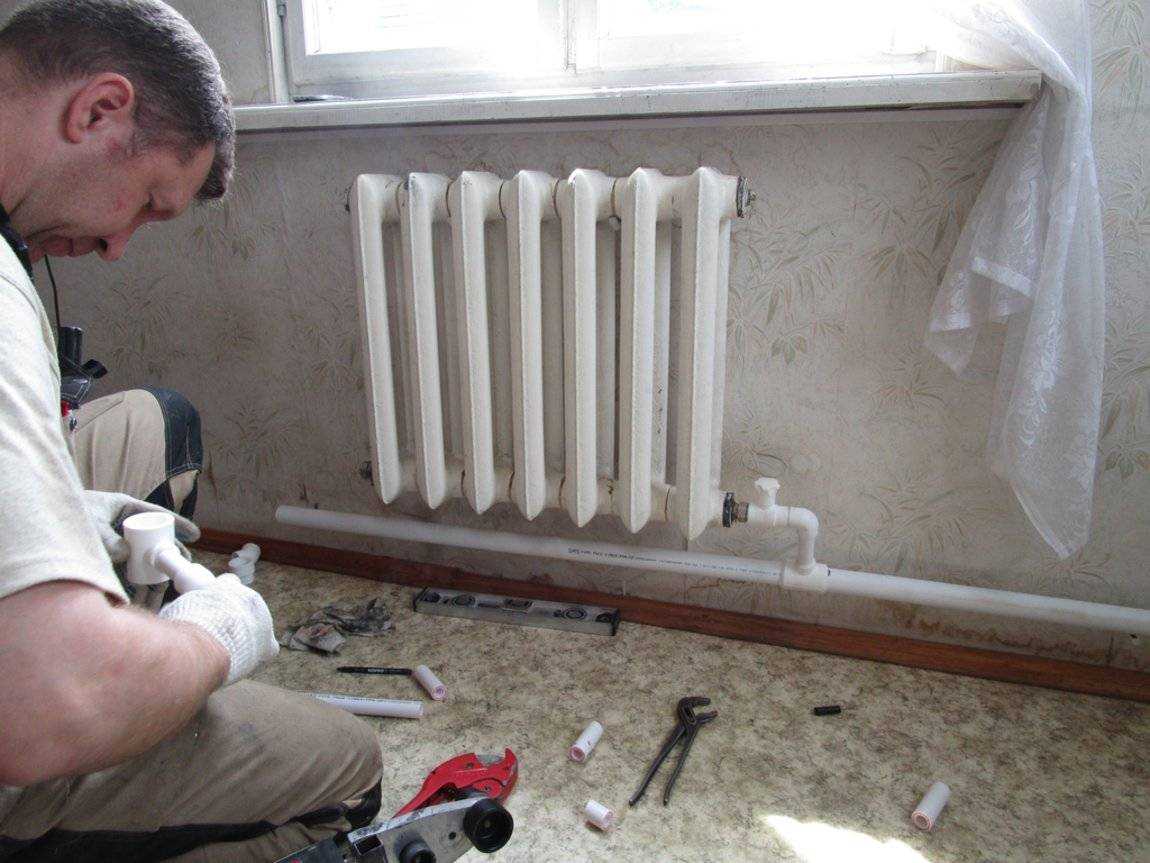

Чтобы правильно провести замену радиаторов отопления в квартире, необходимо:

  1. Согласовать переделку со службой эксплуатации.
  2. Приобрести необходимые материалы.
  3. Выполнить предварительную сборку узлов.
  4. Подготовить инструменты.
  5. Договориться с бригадой (если не планируется выполнять работы самостоятельно).
  6. Оформить переделку в ЖЭКе, определиться с датой проведения работ.
  7. Демонтировать старые радиаторы.
  8. Установить кронштейны.
  9. Навесить новые батареи.
  10. Провести подключение к трубам отопления.
  11. Проверить работу системы.

Во время предварительной сборки узлов устанавливаются все необходимые элементы: заглушки, прокладки, краны Маевского и т.п. Кроме того, можно заранее провести разметку в тех местах, где будут отрезаны трубы. При этом следует использовать отвес и уровень, чтобы новый радиатор стал ровно.

Если подводящие трубы также требуют замены, необходимо подготовить и эти элементы: отрезать куски подходящей длины, присоединить тройники и т.п. Все это делается для того, чтобы быстрее выполнить монтаж после спуска воды из системы отопления. Такая мера будет более чем актуальна, если необходимость поменять старые батареи возникла во время отопительного сезона.


Для замены металлических труб используют сварку. На краях конструкций нужно будет нарезать резьбу, чтобы надежно соединить их с радиатором

Порядок демонтажа старых батарей зависит от того, нужно ли заменять и трубы. Если подводящие коммуникации требуется сохранить, придется аккуратно отвинтить старую батарею

При этом важно сохранить сгон – достаточно длинную резьбу на краю трубы. Радиатор фиксируется с помощью гайки и муфты, которые придется отвинтить

Процедура может оказаться довольно сложной. Если детали не двигаются с места, можно попытаться ослабить соединение с помощью антикоррозийных составов. В самом крайнем случае радиатор просто срезают болгаркой. Должно остаться хотя бы 10 мм резьбы. С нее следует удалить заусенцы.


Если решено оставить старые стальные трубы, то демонтаж радиатора нужно проводить аккуратно, чтобы осталась неповрежденной резьба на сгонах

Если сохранить сгон не удалось, придется наращивать трубы, а также нарезать новую резьбу. Снятые контргайки в дальнейшем можно будет использовать повторно при монтаже нового радиатора. Демонтировать радиатор гораздо проще, если трубы тоже будут заменять. В этом случае их просто срезают в подходящем месте. Обычно это место, где система поворачивает к соседям вверху и внизу.

Теперь нужно установить кронштейны, а затем навесить на них новый радиатор. На этом этапе иногда приходится корректировать длину подводящей трубы. Остается восстановить резьбовое соединение

Очень важно правильно выполнить уплотнение. Для этого обычно используют лен или сантехническую нить

Некоторые мастера не рекомендуют использовать на таких соединениях ФУМ-ленту. Уплотнитель наматывают по часовой стрелке таким образом, чтобы он образовал конус, растущий от края резьбы. Затем навинчивают соединительную гайку. Если часть уплотнителя осталась снаружи, это нормально. Но его слой не должен быть слишком толстым.


При таких работах образуется много мусора. Их лучше всего производить во время капительного ремонта, после того, как установлены окна

Чтобы добиться максимальной герметичности, иногда уплотнитель пропитывают краской, после чего навинчивают контргайку. Затем выступающий утеплитель также пропитывают краской. Водоэмульсионный состав для этих целей не подойдет. После высыхания краски развинтить соединение очень сложно.

По окончании подключения с радиатора снимают защитную пленку. Нужно также проверить положение воздухоотводчика. Его отверстие должно быть направлено вверх. Чтобы проверить качество работы, нужно попросить сантехников, чтобы они закачали воду в отопительный контур под давлением.


Пленку, в которую упакован новый радиатор, лучше снимать уже после того, как он установлен, чтобы случайно не повредить покрытие

Это позволит выявить и сразу устранить протечки. Во время эксплуатации не помешает понаблюдать за радиатором первое время, а также проверять состояние соединений, чтобы убедиться, что они не протекают.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Ответы на вопросы по теме

Куда обратиться, если новая батарея лопнула из-за неправильной установки?

Для начала нужно вспомнить, кто монтировал радиатор. Если установку отопительного прибора осуществлял специалист обслуживающей компании, тогда нужно обращаться именно туда.

Если это делал мастер из сторонней организации, тогда следует подать жалобу в эту инстанцию. Если добиться справедливости или правды не удастся, тогда можно обращаться в суд.

Нужно ли менять технический паспорт при замене батареи в квартире?

Согласно ст. 25 Жилищного кодекса РФ замена, перенос или установка инженерных сетей, санитарно-технического оборудования требует внесения изменений в технический паспорт.

Но при замене батарей делать этого не нужно, поскольку согласно Инструкции о проведении учета жилищного фонда № 37 от 04.08.98 г., в техпаспорт не включаются данные о наличии отопительных приборов.

Поэтому даже при переносе отопительного прибора технический паспорт менять не нужно.

Кому доверить установку новых батарей?

Лучше всего воспользоваться услугами управляющей компании, но если собственник не хочет обращаться туда, тогда он может найти стороннюю фирму, сотрудники которой быстро и правильно сделают эту работу.

Если документов нет, тогда лучше продолжить поиски, чем потом судиться с фирмой, из-за которой батарею прорвало, она лопнула, упала, нанесла ущерб собственнику, соседям и т. д.

За чей счет проводится замена батарей в муниципальной квартире?

В муниципальном жилье замена батарей всегда выполняется за счет администрации, поскольку собственником жилья в этом случае является муниципалитет. Поэтому расходы жильцов на замену радиатора подлежат возмещению администрацией.

Если возникла необходимость заменить батарею в результате ее износа или аварии (потекла труба), тогда произвести ее замену должна организация, обслуживающая дом.

Причем именно она должна нести финансовые расходы, связанные с заменой радиатора.

Однако ситуация в 2022 году сложилась такова, что управляющие компании не заинтересованы в том, чтобы люди знали о своих правах, о том, что монтаж и демонтаж изношенных труб они могут выполнить за счет средств обслуживающей организации, а не платить деньги из своего кармана.

В том случае если собственник квартиры хочет произвести замену батареи по той причине, что старый радиатор не вписывается в его новый интерьер, при этом отопительный прибор еще не износился, тогда проводить замену он должен будет со своего кармана.

Кто несет ответственность за прорыв батареи и затопление соседей?

Если в результате прорыва батареи в квартире были затоплены соседи, то отвечать за последствия и возмещать убытки должна будет управляющая компания, но при условии, что вины хозяина в случившемся нет.

Но даже если установка и была согласована с управляющей компанией, а демонтаж старой батареи и монтаж новой производил мастер из частной фирмы, то отвечать за последствия случившегося будет тоже собственник.

Если вы знаете, как произвести замену батарей отопления в квартире, то не стоит спешить и устанавливать новые радиаторы. Если срок годности отопительного прибора подошел к концу, то вы имеете полное право подать заявку в обслуживающую организацию и запросить у нее произвести замену батарей за счет этой организации.

Если же собственник хочет поменять батарею по причине того, что она не устраивает его по каким-то характеристикам, внешним параметрам, то в этом случае он должен понимать, что все расходы, связанные с покупкой новых батарей и их монтажа, лягут на его плечи.

Автоматические регуляторы температуры в системах отопления

Как известно, для того, чтобы качественно отопить любое помещение, требуется правильно отрегулировать температурные показатели, чтобы нагрев соответствовал оптимально комфортным условиям и обеспечивал благоприятный микроклимат в жилище. Поэтому следует более подробно рассмотреть особенности такого прибора, как регулятор температуры для радиатора отопления, который призван выполнять все эти функции. Кроме того, следует разобраться с тем, как регулировать температуру батареи отопления в различных постройках, включая частные и многоквартирные дома.

Необходимость установки терморегуляторов

Подобные механизмы применяются для следующих целей:

  • экономия производимого отоплением тепла;
  • поддержание комфортного показателя температуры в жилище.

Многие хозяева для решения второй задачи до сих пор пользуются традиционными способами, например, накрывают радиаторы покрывалом или открывают окна для проветривания. Однако гораздо более современным решением будет установка такого прибора, как регулятор температуры отопления, влияющий на расход теплоносителя в отопительной системе и способный функционировать как в ручном, так и в автоматическом режиме.

Очень важно помнить, что при монтаже терморегулятора для радиатора отопления крайне необходимо наличие специальной перемычки, расположенной непосредственно перед прибором отопления. Если ее не будет, то расход теплоносителя не получится регулировать через радиатор, так как делать это придется через общий стояк

Говоря об экономии, этот фактор является актуальным для тех хозяев, жилое помещение которых оборудовано автономной отопительной системой, а также для служб жилищно-коммунального хозяйства, использующих приборы учета для оплаты тепла, поступающего от его производителей.

Установка температурных регуляторов в домах многоквартирного типа

Чтобы установить регулятор температуры радиатора батарей отопления в многоквартирном доме, необходимо разобраться с тем, что представляет собой учет тепла в такой конструкции.

Трубопроводы подачи и отдачи оснащены специальными подпорными шайбами, перед и после каждой из которых располагаются регулирующие давление датчики. Благодаря тому, что диаметр этих датчиков известен, появляется возможность рассчитать расход теплоносителя, циркулирующего через датчики. Как результат, разница, полученная между расходом воды в трубопроводах подачи и отдачи, будет отображать объем израсходованной жильцами воды.

Контроль температуры теплоносителя в системе отопления на обоих участках призваны осуществлять температурные датчики. Поэтому, зная то, в каком объеме расходуется тепло и чему равна его температура, можно легко рассчитать то количество тепла, которое осталось в помещении.

  1. Монтаж запорного клапана. Такое устройство призвано частично перекрывать систему трубопровода в том случае, если температура обратки является выше заданной. Представляет собой обычный электромагнитный клапан. Подобный вариант станет подходящим тех домов, где система отопления является относительно простой и не отличается большим объемом теплоносителя.
  2. Устройство клапана трехходового типа. Этот прибор также позволяет регулировать текущий расход теплоносителя, однако функционирует он несколько иначе: в том случае, если температура воды превышает норму, то она направляется сквозь открытый клапан в трубопровод подачи в большем количестве. Путем смешения с остывшей водой общая температура снизится, а необходимая скорость циркуляции сохранится.

Подобная конструкция может несколько отличаться в разных системах. Схема устройства может быть оснащена несколькими температурными датчиками, а также одним или двумя насосами циркуляции. Кроме того, могут присутствовать клапаны механического типа, с помощью которых можно осуществлять контроль над работой отопления без подачи какого-либо питания.

Монтаж механических регуляторов не несет в себе особой сложности. Чтобы установить такой прибор, требуется лишь соединить его с фланцем в узле элеватора. Немаловажным является и тот факт, что цена таких устройств является значительно более низкой по сравнению с электронными механизмами.

Монтаж регуляторов температуры в частных домах

Как правило, автоматический регулятор температуры отопления является неотъемлемой частью нагревательного котла в автономной системе отопления. Такой датчик может быть мобильным, то есть его можно переносить, а также способен измерять температуру в комнате.

Если батареи слишком горячие

В этом случае возникает вопрос о том, как отрегулировать батареи отопления в квартире. Изменить температуру в сети пользователь не может, остается только уменьшать скорость потока жидкости в отопительных приборах. Для этого используют специальные ручные или автоматические устройства.

Вентиль с ручным управлением – самый простой и давно известный способ. Уменьшая с помощью штока доступное сечение трубы, мы уменьшаем поступление нагретой жидкости в радиатор и тем самым уменьшаем ее теплоотдачу. При этом следует проверять, не окажется ли такая «регулировка тепла» невыгодным предприятием: при параллельном подключении всех батарей уменьшение потока в первой автоматически вызывает охлаждение остальных. Таким образом, если первый в цепочке радиатор расположен в спальне и он слишком горячий, можно уменьшить его нагрев. Но тогда последний радиатор – например, в кухне – окажется почти холодным и отопление в помещении будет недостаточным.

Важно: если жарко в квартире, но система отопления однотрубная – регулировку можно устраивать только при наличии байпасов (перемычек). В противном случае, «прикрутив» батареи у себя, можно получить неприятности с соседями, живущими «дальше по стояку» или с сотрудниками коммунальных служб

При двухтрубной схеме таких проблем не возникает.

Для регулировки батарей отопления устанавливают либо вентиль и шаровой кран на подводящей и отводящей трубах соответственно, либо термостат на батарее отопления.

Важно: на подающей трубе должен устанавливаться именно вентиль, а не шаровой кран! Кран является чисто запорной арматурой с двумя рабочими положениями – «открыто» и «закрыто». Промежуточные положения шара приводят к его постепенному разрушению твердыми частицами теплоносителя, поэтому «время жизни» такого крана гораздо меньше, чем у вентиля

Вентиль же считается запорно регулирующей арматурой для отопления и имеет более широкий диапазон рабочих положений между крайними.

Для ручной регулировки системы отопления в квартире используют специальные регулировочные вентили с прямым или угловым подключением.

Выбор желаемого положения штока в этом случае зависит от температуры на улице, нагрева подаваемой в отопительную систему воды и пожеланий пользователей. Как регулировать батареи отопления с регулятором? Внимательно отслеживать температуру в квартире (доме) и «подкручивать» вентиль до желаемого результата. Интересно, что ручных вентилях встроен термоклапан и можно сравнительно легко превратить устройство для ручной регулировки в автоматическое, купив и закрепив на нем термоголовку.

Автоматические регуляторы

Автоматические устройства состоят из термоклапана и термоголовки.

Клапан позволяет менять сечение в подводящей трубе, термоголовка на основании выносных или встроенных датчиков температуры, а также дополнительных контроллеров, дает команду на изменение положения штока в клапане.

В наиболее простом (и дешевом) варианте устройства содержится капсула с газом или жидкостью, которая под действием изменения температуры расширяется и сжимается. Расположенный рядом с этой капсулой поршень штока смещается в сторону уменьшения или увеличения проходного сечения трубы. Более сложные приборы имеют питание от батарейки или аккумулятора, передают усилие на шток с помощью электротока. Некоторые варианты подключаются к домовой электросети, например, термостаты, встроенные в общую систему «умный дом».

Вопрос, как регулировать температуру батареи отопления с помощью термостата – в полностью автоматизированном режиме или с контролем владельца жилья – решается в зависимости от общей схемы системы «умный дом» и особенностей ее работы.

Важный нюанс: для нормальной работы устройства с вынесенным датчиком температуры необходимо обеспечить постоянную и свободную циркуляцию воздуха возле термометра. Если датчик находится непосредственно в термоголовке, ее лучше монтировать горизонтально (перпендикулярно основной плоскости радиатора), поскольку именно в этом положении нагревательные элементы меньше всего влияют на термометр.

На качество работы вынесенных датчиков температуры также влияют:

  • плотные шторы, закрывающие его;
  • слишком малое расстояние между подоконником и датчиком;
  • установка отопительного прибора в нише.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
