Тепло и комфорт вашего дома: инфракрасный теплый пол под линолеум

Грамотный монтаж электрических устройств для СТП

Тщательная подготовка всех необходимых материалов для строительства является важным моментом. При сборке напольной обогревательной конструкции необходимо приобрести качественный пленочный элемент. Укладка изделия осуществляется на расстоянии в 50 см от стен.

Следует помнить, что над пленкой не следует размещать тяжелые предметы в виде крупной мебели и бытовой техники. ИК нагреватель не осуществляет регулировку температурного режима

Если крупные объекты поверху не пропускают тепло, то оно постепенно возвращается назад к источнику. В результате проводник может перегореть или частично деформироваться. Определение точного количества пленки осуществляется, исходя из технологий и особенностей укладки.

Для беспрерывной работы нагревателей необходимы клипсы-зажимы, которые осуществляют крепления контактов (2 единицы на отдельную полосу). Но для начала нужно уложить теплоизоляционный материал с большим коэффициентом отражения, а также установить терморегуляторы, подготовить медные провода.

Укладка тепловой изоляции

Укладка теплоизоляционного слоя не занимает много времени, но это очень важный этап. Мероприятие является обязательным, так как тепло без защитного барьера будет уходить вверх и вниз. В результате большое количество энергии расходуется нерационально.

Реализация работ, как правило, осуществляется через рулонный изолятор. Изделие раскатывается на деревянном основании, при этом его отражающая поверхность должна смотреть вверх

Каждая полоса крепится к основанию при помощи степлера и двухстороннего скотча. Полосы при этом стыкуются без каких-либо зазоров. Места соединений тщательно проклеиваются скотчем.

Правила формирования пленочного пола

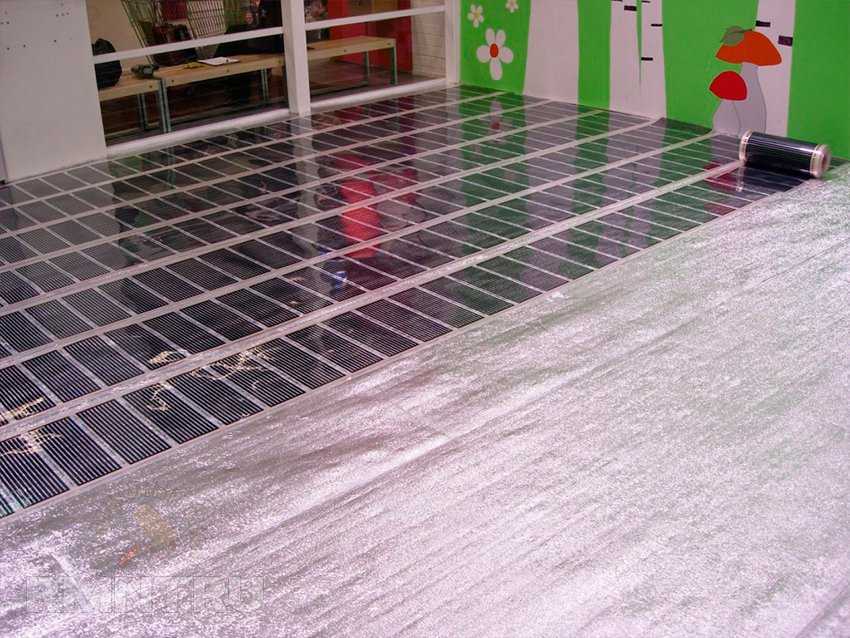

Процесс раскатки инфракрасной пленки осуществляется над изолятором при расстоянии в 50 см от стены. При этом размещение медной полосы должно быть четко внизу. В случае необходимости осуществите разрез материала на одинаковые полосы, исходя из маркировки пленочных секций.

Особенность нарезки пленки инфракрасного типа заключается в точности. Изделие формируется на полосы необходимых размеров по секционным линиям. Таким образом, вы избежите повреждения нагревательных элементов

Нагреватели на карбоновой основе не должны быть повреждены. Если вы обнаружили царапины или разрывы на изделии, то такие места следует обработать мастикой на битумной основе. Данный вариант также отлично подходит для изоляции медных электродов. Стыки материалов надежно крепятся специальными зажимами.

Схема параллельного соединения имеет следующую последовательность:

• размещение первого контакта на поверхности электрода осуществляется внутри специальной пленки. Сверху аккуратно прикладывается второй контакт;
• прочное и надежное соединение достигается за счет плотного придавливания электрода с зажимом при помощи плоскогубцев.

После детализированной укладки всех полос пленки инфракрасного типа осуществляется формирование общего полотна путем склеивания скотчем.

Голые концы электрических проводов изолируются пассатижами. Контакты термической пленки также подлежат изолированию, так как они по краю выполнены из серебра и способны проводить ток

Качественная проклейка полотна по периметру предотвращает скольжение.

Как правильно установить терморегулятор?

Монтаж терморегулятора в каждую комнату позволяет максимально эффективно эксплуатировать систему обогрева пола. Отдельные термодатчики приклеивают к полосам ИК пленки при помощи мастики. При этом каждый прибор должен быть надежно закреплен на карбоновом термическом элементе.

Вывод проводов датчика осуществляется к ближайшей стене. Чтобы избежать неровностей, в теплоизоляторе вырезают канавку под кабель.

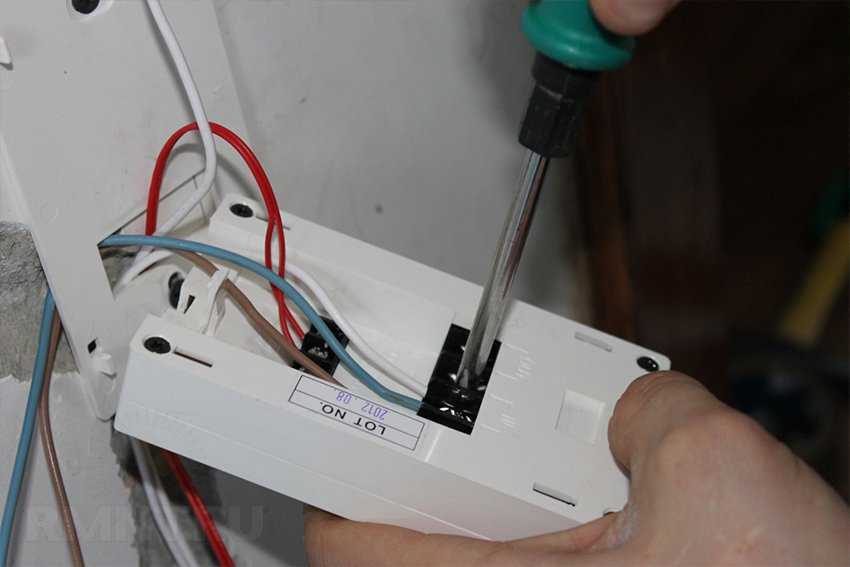

Фиксация регулятора производится на стене с соблюдением правил подключения электрических проводов на основании инструкции от завода-изготовителя

С целью увеличения эффективности электрической защиты все устройства, мощность которых больше 2 кВт, подключают к отдельному защитному автомату. Выставив температуру пола на 30°С, дожидаются разогрева пленки.

Таким образом можно изучить состояние и функционирование системы. В случае обнаружения серьезных недочетов их устраняют.

Последний этап включает монтаж изоляции – пленки полиэтиленового типа, которая надежно закрывает систему теплого пола. Изделие аккуратно раскатывают сверху нагревательных элементов и фиксируют небольшими саморезами к основанию из дерева. Выполнять данную процедуру следует аккуратно, чтобы не зацепить электроды.

Порядок подготовки пола и укладки системы

Обустройство тёплого пола из плёночных инфракрасных материалов не представляет особой сложности для любого, кто хотя бы немного знаком с электротехникой и способен соединить контакты согласно приложенной схеме, а также выполнить нехитрые столярные работы по выравниванию основания деревянного пола, на который впоследствии будет укладываться ламинат или линолеум.

Сперва следует определиться с правильным чередованием слоёв и материалами, необходимыми для монтажа тёплого пола. Уточнить рекомендации для конкретной системы тёплого пола следует в инструкции, прилагаемой производителем. В общем виде конструкция выглядит следующим образом:

Черновой деревянный пол.

Пароизоляция/гидроизоляция.

Утеплитель с теплоотражающим экраном.

Нагревательные элементы тёплого пола.

Подложка под финишное напольное покрытие.

Напольное покрытие (линолеум, ламинат, паркетная доска и тому подобное).

В качестве основания выступает черновой деревянный пол. Это должна быть отреставрированная поверхность, сработанная из половой доски с рабочей вентиляцией подпольного пространства, так как поверх основы выстилается паробарьер, препятствующий выходу влаги от пола в помещение. Повреждённые участки восстанавливаются с помощью специальной шпаклёвки или заменой отдельных досок. Поверхность выравнивается циклевальной машиной. Для надёжности укладывают поверх основания листы OSB или фанеры.

Пароизоляционная мембрана выстилается поверх подготовленного деревянного основания с перехлёстом полос не менее 10–15 см и проклейкой стыков скотчем

Важно оставить открытыми вентиляционные решётки, под которые вырезаются отверстия в пароизоляции и обклеиваются скотчем по периметру.

Теплоизоляция с термоотражающим слоем — это вспененный полиэтилен, полиуретан или ЭППС с фольгированным слоем, который при укладке ориентируют вверх. У данного слоя основная функция — препятствовать нагреву деревянного основания. Теплоизоляция замедляет распространение тепла, а теплоотражающий экран обеспечивает максимальную отдачу от нагревательных элементов именно внутрь помещения.

Компоненты электрического тёплого пола располагаются поверх слоя теплоизоляции. Собирать его следует строго в соответствии с прилагаемой инструкцией и с соблюдением всех необходимых правил безопасности.

Важный аспект, касающийся любого электрического тёплого пола: распределять нагревательные элементы следует только в свободной зоне пола, где не будет устанавливаться стационарное оборудование или мебель, чтобы предупредить локальный перегрев нагревательных элементов.

Далее следует обычный процесс монтажа напольного покрытия.

Монтаж теплого пленочного пола

Монтаж инфракрасного теплого пола под линолеум можно провести самостоятельно. Следуя пошаговой инструкции ИК пол укладывается в довольно короткие сроки. Этапы монтажных работ:

• подготовка поверхности, которая послужит основанием для инфракрасного пленочного пола;
• проведение замеров и планировка расположения нагревательного элемента;
• укладка термоизолятора;
• электромонтажные работы и установка терморегулятора;
• укладка линолеума.

Структура

Если производится монтаж теплого пола под линолеум своими руками на бетонное основание, то сначала проводят выравнивание плоскости. На ней не может быть выступов и щелей. Можно сделать под теплый пол стяжку из цементно-песчаной смеси.

На просохшую поверхность укладывается гидроизоляционный слой. Им может служить обычная пленка или слой битумной мастики. Поверх гидроизоляции накладывается клееная фанера или листы ОСП, которые скрепляются с основанием с помощью дюбелей. Крепления располагают поочередно.

Далее нужно провести замеры и подготовить план-схему расположения пленки в зависимости от расположения мебели. Например, прокладывать пленочное покрытие в той части, где расположится шкаф, нецелесообразно. Поскольку там, где будет находиться низкая мебель, конвекция воздуха очень слабая, и отопление этих частей комнаты неэффективно.

Если по поверхности пола расположена проводка, ИК пленку следует разместить в 50 мм от нее и хорошо изолировать. Нагревательные приборы (камины, духовки, печи) должны находиться не ближе, чем в 200 мм от пленки.

Необходимо рассчитать потребление электроэнергии, которое будет зависеть от площади обогрева. Данные о потреблении указываются изготовителем в инструкции к инфракрасному пленочному покрытию. Обычно эти показания составляют 200 Вт на 1 квадратный метр. В тех случаях, когда мощность подогрева превышает 3 кВт, необходимо монтировать дополнительную силовую проводку.

Схема

В случае сомнений можно проконсультироваться со специалистом электромонтажа. Он сможет оценить состояние проводки в помещении и при необходимости провести замену защитных устройств повышенной мощности. На этом этапе следует определить где будет находиться терморегулятор, к которому будет подводиться кабель.

Следующий шаг в работе — укладка термоизолятора с алюминиевой фольгой. Это необходимо для уменьшения потерь тепла. Термоизолятор толщиной в 5-6 мм укладывается максимально герметично, а стыки его полотен скрепляются скотчем.

Далее можно стелить пленочный теплый пол. Изготовитель наносит специальную маркировку, которая указывает как это сделать правильно. Пленка укладывается нижней стороной к термоизолятору.

Этапы и технология монтажа

Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.

Подготовительные мероприятия

Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.

В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.

Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.

Алгоритм установки системы

Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.

На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.

Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.

Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.

Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.

Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.

На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.

Укладка декоративного напольного покрытия

Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем

Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели

На пленочный теплый пол необходимо уложить полиэтелен

Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.

Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.

Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.

Подложка

Между бетонной стяжкой и линолеумом укладывают и
подложки других типов, их основные функции:

• Утепление
  пола;
• смягчение конструкции;
• шумоизоляция.

Условно подложки можно разделить на два вида:

1. На
   основе натуральных материалов. В данную категорию входят льняные, джутовые,
   хвойные, пробковые, комбинированные. Все они противостоят теплопотерям,
   появлению грибка, отлично защищают от шума.

Натуральные подкладки

Синтетические.
Материалы этой категории достаточно тонкие, поэтому не способны обеспечить максимальную
амортизацию и шумоизоляцию, но хорошо защищают от проникновения холода.
Достоинства синтетических подложек в низкой цене.

Рулон из синтетической пленки

Какие варианты лучше использовать – зависит от
конструкции пола. Между бетоном и однослойным линолеумом понадобится подкладка
из натуральных материалов. Если поверх стяжки уложена фанера, а линолеум
двухслойный, можно улучшить свойства пола тонким синтетическим полотном.

Инфракрасный пол под линолеум — оптимальное решение

В основу работы инфракрасных полов положен принцип вторичной конвекции – изначально обогреваются физические тела (предметы интерьера и быта, человека, животных), а после окружающий воздуха.

Пленочный ИК пол – это два слоя пленки, между которыми расположены нагревательные элементы. Источник питания – электроэнергия, которая подается по электропроводникам. Тепловую энергию излучает нанесенная на пленку карбоновая паста. Обогрев осуществляется за счет ИК лучей карбоновых полупроводников.

Стержневой ИК пол – тонкий мат из карбоновых стержней. В основе этой системы – композитный материал. В термопары с электропроводящими шинами встроены гнущиеся стержни. ИК излучения при нагреве дает термопленка из полимера, в которую запаян греющий элемент. Плюсом этой системы является саморегуляция температурного режима. Термостатом служат сами нагревательные пластины.

Данная система обогрева имеет ряд как положительных, так и отрицательных качеств.

Плюсы ИК системы обогрева

К преимуществам данного нагрева можно отнести:

• тепло инфракрасных лучей схоже с теплом солнца и создает наибольший комфорт для человека. Их лечебный эффект доказан учеными;
• в отличие от альтернативных систем отопления, данная не пересушивает воздух. Эта особенность позволяет добиться наиболее благоприятных климатических условий в помещении;
• технология ИК полов совместим с максимально большим количеством современных напольных покрытий: керамоплиткой, ламинатом, ковролином, паркетом и линолеумом;
• возможность укладки в постройках любой геометрии. Пленку можно уложить в помещениях с нестандартной планировкой, на балконах, лоджиях;
• небольшая толщина пленки. Дает возможность эксплуатации в строениях с низкими потолками, так как существенно не поднимет уровень пола;
• простота монтажа. При условии, что пол, на который планируется укладка пленки, ровный и не имеет дефектов, нет необходимости в заливке стяжки. Укладку осуществляют методом «сухого монтажа»;
• длительный срок эксплуатации. Большинство производителей дают гарантийные обязательства на бесперебойную работу на протяжении 15-20 лет;
• возможность самостоятельного монтирования, без привлечения специалистов;
• минимальная высота стяжки при установке стержневой системы. Высота плиточного клея или бетона не превышает 2-3 см;
• экономия электроэнергии. При условии установки терморегуляторов, существует возможность программирования температурных режимов либо их автоматической или ручной коррекции.

Минусы ИК полов

Их относительно немного:

• после укладки пленочного ИК отопления нельзя делать перестановку в помещении. На местах расположения пленки нельзя устанавливать громоздкую мебель и бытовую технику – это может привести к перегреву полов;
• необходимость установки терморегуляторов в каждом помещении;
• если нет элементарных навыков, то уложить и подключить систему будет своими руками сложно. Непрофессионалу не всегда удается подключить контакт к пленке. Ее приходится обрезать и подсоединять к другому контакту;
• укладка теплого пола под линолеум на бетонный пол с дефектами приводит к ее деформации. Поэтому, иногда новая стяжка все-таки необходима;
• если ИК отопление применяется как вспомогательное к стационарному, то воздух может быть пересушен;
• высокая цена стержневых систем.

Выбор линолеума

В первую очередь необходимо выяснить, по какой технологии сделан материал. Есть несколько видов линолеума.

Поливинилхлоридный (ПВХ)

Самый распространенный бюджетный вариант. Привлекает ценой, долгим сроком службы, многие останавливают на нем свой выбор. Недостаток в том, что большинство марок нельзя нагревать свыше +28°С. Начинают выделяться вредные вещества. Линолеум, выдерживающий нагрев свыше указанной температуры стоит дорого, что сводит к минимуму всю экономию на покрытии. В случае использования покрытия из ПВХ, нагрев надо ограничивать термостатом в пределах +26°С.

Глифталевый

Тип, рекомендуемый для пленочного отопления. Является линолеумом с тканевой основой. Технология производства состоит в том, что ткань покрывают глифталевым лаком, имеющим высокую прочность и сохраняющим после высыхания эластичность. Благодаря этому многие виды разрешается применять при температурном режиме до +35°С.

Мармолеум

Материал из природных компонентов. На производство идет льняное масло, древесная мука, известь, смола. Ими пропитывается джутовая ткань. Не боится температуры, не испускает опасных газов, прочный, износостойкий пленочный материал. Однако он хрупкий, очень дорогой, если сравнивать с другими видами. Зато мармолеум – единственное покрытие, подходящее для водяных полов. Электропол со стяжкой тоже подходит для него.

Не все сорта годятся под пленочный нагрев из-за высокой теплоизоляции. Есть виды с пробковой крошкой – их применение исключено.

Резиновый

Не дорогое покрытие, но имеющее недостаточное качество и малопривлекательный вид. Пригоден для пленочного инфракрасного пола, однако применять его есть смысл только в коридоре, санузле.

Однослойный

Самый бюджетный вид. Всего один тонкий слой. Фактически пленочный материал. Обычно его укладывают там, где из-за постоянного загрязнения пол приходится часто менять. В жилом доме это разве что прихожая. Этот вид плохо подходит не только для теплого пола, но и для ремонта в квартире вообще.

Утепленный

Дорогой, имеющий с нижней стороны слой толстого войлока или вспененного синтетического материала, работающего как изоляция.

Отлично подходит для стяжки. Верхний слой быстро нагревается от теплого воздуха в помещении и полы становятся теплыми, не остывая от находящейся ниже бетонной поверхности.

Но для теплых пленочных инфракрасных полов подобный материал не подходит. Из-за хорошей теплоизоляции инфракрасное излучение не будет нагревать помещение или нагрев будет неэффективным.

При выборе необходимо так же обращать внимание, чтобы линолеум не имел подстилающего толстого слоя ткани. Такой слой также работает, как теплоизоляция, он будет хуже проводить тепло. Обязательно проверьте маркировку – сейчас производитель обязательно указывает совместим ли материал с нагреванием

Инструкция содержит всю необходимую информацию

Обязательно проверьте маркировку – сейчас производитель обязательно указывает совместим ли материал с нагреванием. Инструкция содержит всю необходимую информацию.

Толщина линолеума под пленочный теплый пол обязана быть среднего размера. Слишком тонкая имеет малую прочность, а толстая долго нагревается, из-за этого тепло в квартире будет повышаться медленно.

Это интересно: Как сделать теплые полы от водяного отопления: рассматриваем развернуто

Виды утеплителя

Можно использовать следующие виды утеплителя, чем утеплить пол под линолеумом:

• пеноплекс;
• изолон.

Утеплитель пеноплекс выделяется прочностью и длительным сроком эксплуатации. Данный материал часто применяется для утепления различных поверхностей. Толщина этих плит небольшая, поэтому подъем уровня пола происходит на незначительную высоту (подробнее: «Как утеплить пол пеноплексом – проверенные способы»).

Изолон – это пенополиэтилен с закрытой ячеистой структурой. Обладает прекрасными характеристиками:

• высокие показатели теплоизоляции;
• пароизоляционные качества;
• водонепроницаемый;
• безопасен;
• долговечен.

К тому же стоимость изолона невысокая.

Существует два вида: не фольгированный и фольгированный утеплитель под линолеум.

Подготовка основания

Это общий момент, и требования к качеству будут аналогичны, вне зависимости от напольного покрытия. Всего есть два требования – теплоизоляция и гладкость.

Из всего спектра предлагаемых материалов, лучше всего для нашей цели подходят:

• Пробковая подложка;
• Сшитый пенополиэтилен;
• Экструзионный пенополистирол.

Разница между ними в том, что пробковую подложку стелют на полиэтиленовую плёнку, чтобы избежать воздействия остаточной влаги из стяжки. По толщине, лучше всего использовать материал 4 мм.

Но подложку надо укладывать только на идеально ровную и гладкую поверхность. Выравнивать бетонное основание следует быстросохнущей самовыравнивающейся стяжкой. Она набирает прочность по всей толщине в течение 1-2 суток. И что особенно приятно – можно обойтись без маяков. Приготовленная по инструкции смесь, сама выровняется по уровню горизонта. После созревания стяжки, её покрывают грунтовкой.

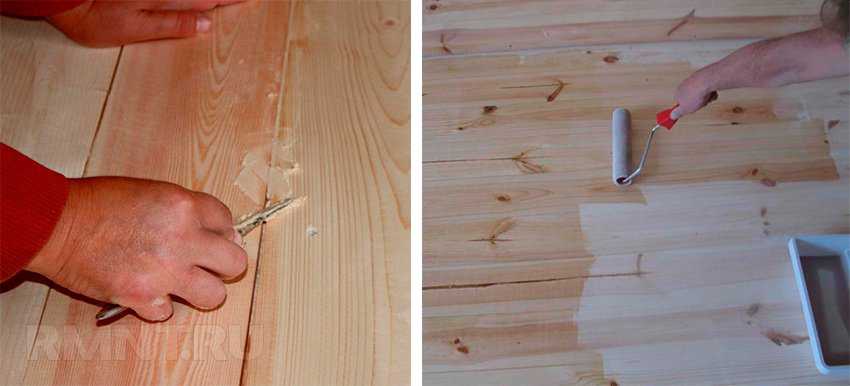

Деревянные полы требуют другого подхода. С их выравниванием лучше всего справляется влагостойкая фанера, толщиной 18-20 мм. Перед работой, листы следует проолифить с нижней стороны. Листы укладываются встык и прикручиваются саморезами. Между стеной и покрытием остаётся припуск в 1 см. Частота крепежа вдоль края 15-20 см, а по центру 30-40 см. Головки саморезов должны быть чуть утоплены. После закрепления фанеры, вдоль швов проходят шлифмашинкой. Это позволит выровнять мелкие перепады высот. Самой лучшей проверкой надёжности, являются собственные ощущения. Пройдитесь по полу, попрыгайте в разных местах. Если нет ни скрипа, ни вибраций, то основание готово для теплоизоляции.

На подготовленное основание, настилают подложку. Фиксировать её можно двухсторонним скотчем. При этом, скотч должен быть наклеен таким образом, чтобы на одну полосу попадали края смежных отрезов подложки.

ВАЖНО: направление укладки подложки, должно быть перпендикулярно полосам нагревательной плёнки. Особенно внимательно отнеситесь к стыкам между смежными полосами теплоизолятора

НАХЛЁСТ НЕДОПУСТИМ!

Особенно внимательно отнеситесь к стыкам между смежными полосами теплоизолятора. НАХЛЁСТ НЕДОПУСТИМ!

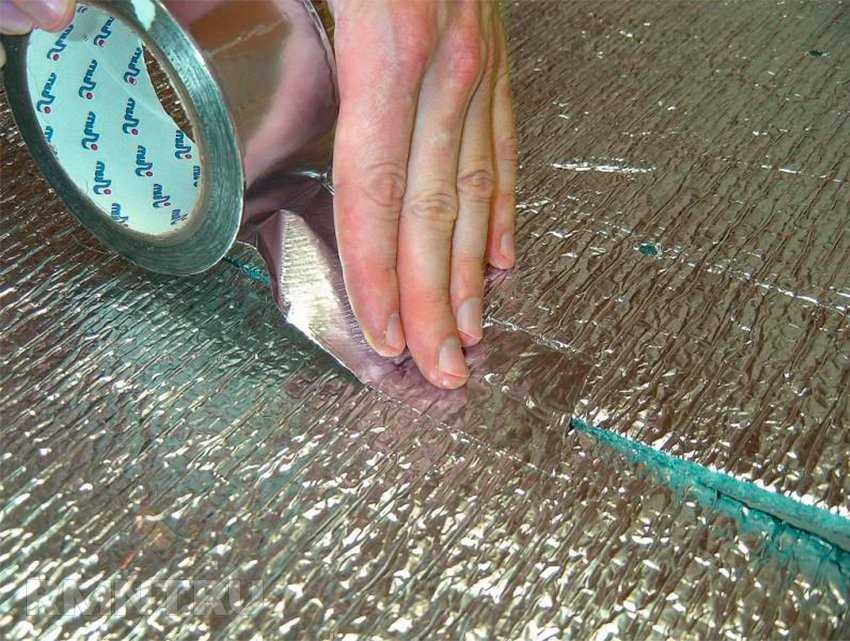

Сверху, отрезы теплоизолятора, проклеивают скотчем вдоль шва.
