Гребенка распределительная для отопления

Советы

Коллектор – вещь, задающая направление воды в системах водоснабжения. Их используют в многоквартирных и частных домах, общественных объектах и других местах. Разводка помогает сохранить напор воды, когда к стояку подключены потребители. Из-за этого подходить к выбору сантехнической гребенки нужно осознанно. Не забывайте о следующих рекомендациях:

При выборе учитывайте назначение. Предусмотрены отдельные продукты для холодной и горячей воды. Распознать их можно по цветной маркировке.
Выбирайте по производителю. Старайтесь приобретать гребенки от известных проверенных брендов.
Соблюдайте технологию при подключении коллектора. Это позволит минимизировать риск протечек, вы насладитесь полноценной работой системы водопровода.
Выбирайте разводки с запорами на отводах. Это удобно, когда необходимо отключить от водоснабжения определенного потребителя.
Учитывайте материал изготовления. Он должен соответствовать трубам.
Заранее посчитайте количество отводов. От этого зависит, сколько потребителей вы подключите к трубе. Поставьте их больше и закройте заглушками. В будущем сможете снять их и подключить новый потребитель.
Коллектор, фитинги и другие комплектующие к нему лучше покупать от одного производителя. Так они будут подходить друг другу.
Если планируете в будущем подключить еще одного потребителя воды, на отводы ставятся запорные механизмы. Они надежно защищают отверстия от протечек. Когда вы откроете их, удастся подключить и использовать.
Выбирайте товары, оборудованные вентильными механизмами. Время на монтаж гребенки сократится в разы. Также упадет риск протечек в местах соединений. Ошибки в монтаже недопустимы. Они обязательно приведут к серьезным проблемам в будущем.

Все коллекторы для водопровода разные. Выбирать их неподготовленному человеку сложно. Проконсультируйтесь с сантехником, осмотревшим трубы

Он расскажет, какая гребенка подходит, обратит внимание на важные моменты. Специалист подскажет, какие компоненты понадобятся еще

В каталоге представлены коллекторы различных размеров и производителей. Вы обязательно подберете нужную разводку. При необходимости консультант ответит на все вопросы.

Принцип работы с трехходовым клапаном

Трёхходовой клапан отличается от двухходового, наличием трёх выходов, вместо двух. Один подсоединяется к подающему крану, другой — к исходящему коллектору, третий — к обратке с остывшей водой.

Рассмотрим как работает гребёнка:

В начале узел подмеса закрыт, открыт подающий вентиль от источника тепла. Нагретый теплоноситель поступает в коллектор.
Датчик — при повышении температуры подаёт сигнал. Шток в запирающем кране смещается, при этом частично происходит закрывание подачи нагретой воды и открывание линии подмеса. Осуществляется подмешивание к нагретому теплоносителю остывшего.
Температурный уровень воды нормализовался — клапан остаётся в данном положение.
Проходя несколько раз по петлям, жидкость остывает ниже нормы, и датчик информирует об этом. Происходит закрывание линии подмеса, полностью открывается подача горячего водоснабжения, осуществляется повторение цикла.

Данная схема более точная, а процесс регулировки намного плавней. Она способна прогревать помещение большой площади — от 150 м2, но элемент менее надёжный, не редко выходит из строя. При этом, возможно чрезмерное поступление горячего теплоносителя в трубопровод, что приведёт к его повреждению.

Для чего нужен?

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

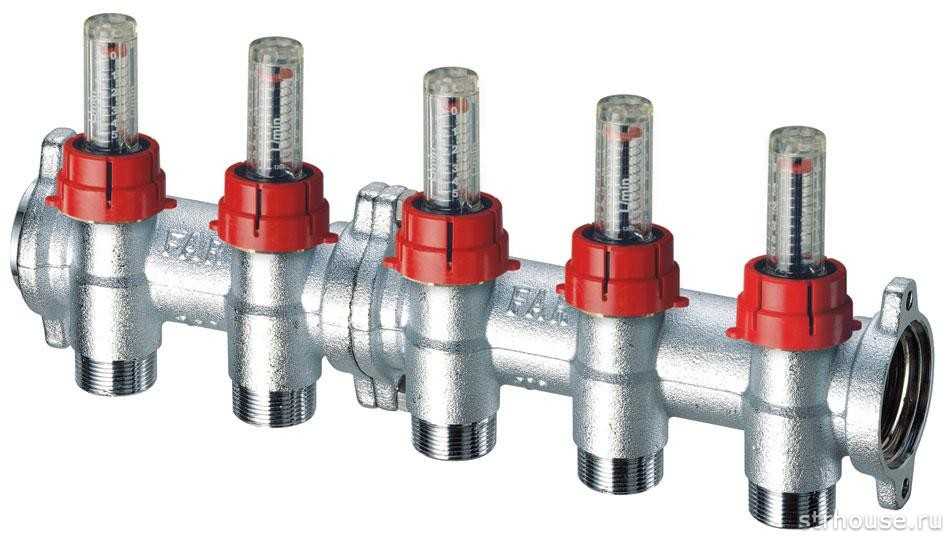

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Распределительные коллекторы для отопления (Гребенки)

Термоизоляция: Нет / Колличество отопительных контуров: 3 / Страна бренда: Польша /

Страна бренда: Швеция /

Мощность (кВт): до 50 / Нижн. подключение (Дюйм): 1 1/2 / Верхн. подключение (Дюйм): 1 1/2 / Расход (м3/час): 2.91 / Термоизоляция: Есть /

Мощность (кВт): до 50 / Монтаж: Настенный / Межосевое расстояние (мм): 125 / Нижн. подключение (Дюйм): 1 / Верхн. подключение (Дюйм): 1 /

Монтаж: Настенный / Межосевое расстояние (мм): 125 / Нижн. подключение (Дюйм): 1 / Верхн. подключение (Дюйм): 1 / Расход (м3/час): 2.91 /

Верхн. подключение (Дюйм): 1 1/4 / Расход (м3/час): 5.89 / Материал: Сталь / Термоизоляция: Нет / Нижн. подключение (Дюйм): 1 1/4 /

Верхн. подключение (Дюйм): 1 1/2 / Расход (м3/час): 9.32 / Термоизоляция: Нет / Материал: Сталь / Нижн. подключение (Дюйм): 1 1/2 /

Мощность (кВт): до 250 / Монтаж: Настенный / Межосевое расстояние (мм): 125 / Нижн. подключение (Дюйм): 2 / Верхн. подключение (Дюйм): 2 /

Максимальное давление (Бар): 10 / Максимальная температура (°С): +110°С / Межосевое расстояние (мм): 125 / Теплоноситель: вода или пропиленгликолевая смесь с концентрацией гликоля до 40% / Термоизоляция: Есть /

Отопительный коллектор — залог правильной работы разветвленной отопительной системы

В последние годы владельцы частных домов и загородных коттеджей начинают отказываться от традиционной одно- или двухтрубной схемы разводки и отдают предпочтение распределительным коллекторам. На сегодняшний день такой способ отопления получил широкое распространение и считается наиболее эффективным.

Коллекторы или гребенки для отопления являются неотъемлемой частью современной системы отопления. Они служат для равномерного распределения теплоносителя по отопительному контуру, а также значительно смягчают возможные гидроудары, которые вызывает работа котельной автоматики при регулировке температурного режима.

Коллекторы для отопления применяются для оптимизации потоков теплоносителя внутри отопительного контура. Еще это котельное оборудование способно нейтрализовать скачки давления вследствие работы запорной арматуры. На данный момент выпускается два типа гребенок: первый предназначен для систем отопления, а второй используется в системах «теплый пол». По своему внешнему виду эти коллекторы отопления распределительные, в принципе, сходны, но на самом деле они имеют существенные отличия по техническим характеристикам. Данное оборудование также применяется для подключения вспомогательных источников тепловой энергии, как, например, солнечных коллекторов для отопления.

Преимущества и особенности распределительного коллектора для отопления

Преимущество частного дома в первую очередь проявляется в наличии автономного отопления. Владельцы такого жилья сами решают, какой температурный режим создать в своем жилище. Кто-то очень теплолюбив и предпочитает находиться в хорошо прогретом помещении, а кто-то, наоборот, любит прохладу. Но не устанавливать же в каждой комнате отдельный котел. Распределительный коллектор поможет вам в этом вопросе, он обеспечит передачу нагретого до необходимых показателей теплоносителя, на все подключенные к отоплению ветки.

С его помощью вы сможете регулировать температуру не только во всем доме, но и в отдельно взятой комнате. Кроме качественного отопления, распределительный коллектор значительно сэкономит ваши расходы на коммунальные услуги. Ведь в любом доме есть комнаты, в которых вы меньше всего проводите время. Поэтому температуру в них можно на несколько градусов сделать ниже, чем в остальных. Такой температурный режим вполне себя оправдывает как с финансовой стороны, так и с точки зрения комфортного проживания.

Коллектор отопления в квартире.

В старых квартирах с уже обустроенными магистралями отопления установить коллекторную систему очень проблематично. Это связано с тем, что в помещениях обычно проведено от 2 и больше стояков, тогда как для коллекторной схемы обязательно подключение всех радиаторов к единому стояку. Данный тип разводки можно устроить в многоквартирном доме нового типа, в том случае, если ещё во время строительства здесь были предусмотрены специальные доп. краны для подключения других контуров.

Распределительный коллектор отопления

При установке следует знать о следующих моментах:

Обязательно присутствие в системе автоматизированного отводчика воздуха, размещённого на прямых и обратных гребёнках.
Объём расширительного резервуара должен быть не менее 3% от общего объёма циркулирующей жидкости. Он должен быть установлен на обратной гребёнке до насоса (по направлению течения теплоносителя)
Насосы должны быть установлены на всех контурах системы.
Коллектор отопления в квартире должен учитывать следующие особенности больших домов:
Давление в подобных системах колеблется от 10 до 15 атмосфер. Температура жидкости может составлять от 100 до 120 градусов. В следствие этих условий лучшим вариантом будет использование гофрированных труб из нержавейки, имеющим повышенные показатели сопротивляемости.
Перед началом работ по устройству коллекторного распределителя следует внимательно изучить его особенности и все ключевые моменты монтажа.

Гребенки для безопасного проветривания.

Гребенка пластиковая BABY SAFATY.

Название гребенки соответствует назначению — она не позволит ребёнкам открывать или закрывать створку ни в поворотном, ни в откидном положении, поэтому створка в открытом состоянии безопасна(с точки зрения выпадения из окна) для ребёнка. Гребенка может устанавливаться в любом месте(на любой высоте, а так же на верхней и нижней горизонтальных частях створки). Конструкция гребенки позволяет снять её со штифта только в одном положении, что делает практически невозможным открытие окна ребёнком. Гребенку желательно крепить саморезами через армирование рамы и створки, но не обязательно, но тогда проверяйте плотность завинченных саморезов. Для большей надёжности, применяйте саморезы без пера и без предварительной засверловки, тогда массы пластика будет больше, и саморез будет держаться прочнее. Материал гребенки BABY SAFATY достаточно прочный и пластичный, сломать её конечно можно, но ребёнку вряд ли под силу.

Стоимость — Нами не продается и не устанавливается.

Устройство распределительного коллектора отопления

Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.

Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла

При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств

Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.

Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.

Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.

Все элементы, будь то сетка теплого пола, радиатор или водяной конвектор, получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.

После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.

Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.

Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.

По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.

Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.

В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.

Схема подключения лучевой разводки

Монтаж лучевой системы отопления доступен всякому, кто имеет слесарные навыки и умеет держать в руках инструменты. Для работы потребуются:

разводной или газовый ключ;
электродрель с победитовыми сверлами;
труборез для пластиковых и металлопластиковых труб;
ручной или гидравлический трубогиб;
калибратор для подготовки труб к надеванию фитингов и соединению друг с другом;
паяльник для пластиковых труб;
болгарка.

Подготовительные работы

Прежде чем начинать монтаж лучевой системы отопления необходимо создать его проект, в котором указывается расположение радиаторных батарей, их количество, а также число блоков в каждой батарее с учетом их теплоотдачи.

Еще в ходе проектирования следует рассчитать количество труб, подводимых к радиаторам, продумать местонахождение коллекторов, а также спланировать маршрут прокладки сетей и только потом можно приступать к расчету их длины.

В зависимости от размеров дома и количества радиаторов рассчитывается мощность и объем котла. Затем предстоит рассчитать число фитингов и запорной арматуры. Не забудьте, что потребуется купить также клапаны для выпуска воздуха из системы.

Монтаж

Монтаж лучевого отопления в квартире или в частном доме начинается, как правило, с радиаторных батарей. При помощи лазерного уровня размечается высота радиаторов и в соответствии с выбранным показателем высверливаются отверстия для их крепежа. Затем батареи подвешиваются и выравниваются. Причем последнее выполняется как по высоте, так и по расстоянию от стены. Одновременно с батареями крепится и коллектор, состоящий из двух гребенок: для горячей воды и для обратки. Таким образом, если в помещении устанавливается 6 радиаторов, то потребуется две гребенки с 6-ю патрубками каждая.

На снимке: коллектор с измерительными приборами.

Следующий этап – трубы. На эти изделия перед креплением рекомендуется надеть гофрированные рукава немного большего диаметра, чтобы снизить потери тепла. Для монтажа их укладывают направляющие и только потом укладываются сами трубы.

Трубы также можно зафиксировать специальной фиксирующей лентой, которая крепится к полу скобами или саморезами.

Помните: трубы, которые прокладываются от коллектора до радиатора, обязательно должны быть цельными, без соединений. Этого можно достигнуть, покупая их погонным метражом в тубах и нарезая впоследствии по длине от коллектора до радиатора. Стремление сэкономить путем соединения трубок между собой фитингами со временем обернется протечкой и необходимостью вскрывать пол.

Когда будут уложены все трубы, выполняется их подгонка для подключения к радиаторам. При этом, к батареям монтируется присоединительная арматура, имеющая на конце угольник, к которому в завершение присоединяются подведенные трубы. К каждой батарее подходит два конца: первый — с теплоносителем и второй — для обратного потока.

Когда трубы будут подогнаны и подключены, к полу прикручиваются крепления, фиксирующие их окончательно. Далее следует подключение труб к коллектору. В процессе сборки при соединении фитингов в качестве герметика используется пакля, как наиболее устойчивый к перепадам температур материал.

Как самому соорудить коллектор?

Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.

Этап планирования

Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.

Число контуров, по которым будет проходить нагретая вода.
Количество и технические характеристики входящего в схему нагревательного оборудования.
Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.

Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.

Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему

Определяем конструкцию блока

Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.

Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
Циркуляционный насос следует подключать с торца конструкции.
Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
Подающие контуры отопительной системы подключают снизу или сверху.

Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.

На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры

Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.

Последовательность работ

Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:

В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
Теперь коллектор можно покрасить и хорошенько посушить.
Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.

После этого устройство готово к эксплуатации

От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом

Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:

Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.

Как выбрать гребенку

При выборе подобного агрегата необходимо обращать внимание не только на материал, из которого он сделан

Важно учесть его пропускную способность (прибор должен справляться с количеством воды, поступающей ко всем узлам), давление, которое он может выдержать, уровень энергопотребления (из расчета на каждый вид оборудования). К тому же коллектор для воды должен иметь возможность расширяться на тот случай, если в доме появятся дополнительные приборы, требующие подачи жидкости

К тому же коллектор для воды должен иметь возможность расширяться на тот случай, если в доме появятся дополнительные приборы, требующие подачи жидкости.

Качественная и надежная работа системы отопления и водоснабжения во многом зависит от правильного выбора такого агрегата, как распределительная гребенка. Провести его установку самому достаточно сложно, особенно если вы с этим никогда не сталкивались. Наш совет – узнать полную информацию о подобном приборе или обратиться к профессионалам за консультацией.

Классификация распределительных коллекторов

Распределительные коллекторы отличаются друг от друга типом разводки, материалом, из которого изготовлены и техническими характеристиками.

Солнечные коллекторы экономят электроэнергию. В любую погода они нагреваются от солнца до восьмидесяти градусов, за счет этого система не требует расходов электроэнергии.

Изготовить солнечный коллектор, где в качестве теплоносителя используется антифриз можно собственными руками.

Если в системе отопления имеется немало отопительных приборов, а значит, от коллектора к ним отходят независимые ответвления, необходимо использование гидрострелки, которая будет распределять потоки, обеспечит равномерность давления, температуры. Позволяет смешивать потоки. Использование гидрострелки рационально, если отопительная система сложная.

Простые коллекторы дают возможность подключить/отключить несколько отопительных приборов, не снабжены дополнительными устройствами, из-за этого не позволяют изменять температуру, а также давление, смешивать потоки и т.п. Просты в установке и своем устройстве, отсюда и название.

Усовершенствованные распределительные коллекторы регулируют температуру, давление с помощью входящий в состав устройств, снабжены автоматическими датчиками и арматурой.

Среди дополнительного оборудования, которое нужно для обеспечения комфорта эксплуатации при использовании распределительного коллектора, значатся различные клапаны, датчики, термостаты, блоки, воздухоотводчики и смесители.

Коллекторы изготавливают из:

Латуни
Стали
Полимерных материалов

Латунные коллекторы достаточно качественные и при этом имеют низкую стоимость.

Нержавеющие коллекторы, изготовленные из стали выдерживают большое давление, отличаются долговечностью. Полипропиленовые стоят недорого, но и качество их сильно хромает.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы

Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

чистовой чертеж

2 Принцип работы

Котельная подающая гребенка поставляет тепловой носитель в контур системы, поэтому она оборудована не только запорными механизмами, но и насосом для циркуляции жидкости. Вторая гребенка в коллекторе принимает теплоноситель.

Помимо этого, коллектор оборудуется датчиками температуры и давления, а также гидрострелкой. Последняя сохраняет оптимальный перепад температуры между выходящим и входящим теплоносителем.

Локальная гребенка отличается способом работы и размерами. В отопительной системе этих гребенок может находиться несколько. Если в основном коллекторе охлажденный теплоноситель полностью заменяется горячей водой, то в дополнительных гребенках происходит смешивание циркулирующей жидкости.

Тепловой носитель передвигает в них по замкнутому контуру, пока температура не снизится меньше установленного уровня. За температурный режим отвечает датчик, который при понижении открывает клапан, закрывающий путь жидкости от основной магистрали. Более горячий теплоноситель поступает и смешивается с охлажденным.

Гидрострелка в этих коллекторах не предусмотрена, вместо нее находится дополнительный насос. Он продвигает воду по контуру, регулярно подавая порцию горячей жидкости из основной магистрали. Причем такое же количество холодной воды возвращается к котлу, но уже по другой трубе — обратке. Локальные коллекторы применяются и для подключения радиаторов, и для теплых полов.
