Выбор циркуляционного насоса для системы отопления: расчет производительности насоса и рекомендации профессионалов

Можно ли установить насос на отопление в квартирах?

Вопрос, нужна ли установка насоса на отопление в квартирах в многоквартирных домах? Независимо от размера дома (3х-этажных или 14-этажный) вопрос самостоятельной установки дополнительного насоса затруднительный или даже невозможный. Система отопления в жилых домах является общим имуществом. Делать перепланировку или установку дополнительных приборов без разрешения соответствующих органов и ЖЭКа просто нельзя. Причины в следующем, рассмотрим их на примере трехэтажного многоквартирного дома.

Основная проблема незаконной перепланировки в том, что при изменении параметров системы отопления изменяются и её гидравлические показатели. Рассмотрим следующий пример.

К нам обратилась владелица одной из 18 квартир нового трехэтажного дома с проблемой плохого отопления квартиры и просьбой установки насоса в спальне. Это хороший пример, когда желание установить насос на отопление и цена, оплаченная за работы, могла повлечь дополнительные затраты.

Как оказалось, строители этого дома существенно сэкономили на монтаже системы отопления – была установлена неэффективная одно-контурная система. Также у одних из соседей была сделана перепланировка с выносом отопления на балкон.

С технической точки зрения даже такая одно-контурная система может обеспечивать полноценное отопление квартиры, иначе бы дом не ввели в эксплуатацию. Причины озвученной проблемы могли быть в следующем:

Лучшие циркуляционные насосы для отопления по соотношению цена-качество

Поддерживать необходимый уровень циркуляции теплоносителя в одно- или двухэтажном доме способны насосы с хорошим напором и производительностью. Оптимальным сочетанием доступной цены и хороших технических параметров обладают следующие модели.

ДЖИЛЕКС Циркуль 32-80

Рейтинг: 4.9

Отличным соотношением стоимости и технических характеристик обладает циркуляционный насос ДЖИЛЕКС Циркуль 32-80. Благодаря мощному электромотору (245 Вт) помпа создает максимальный напор до 8 м, обеспечивая пропускную способность на уровне 8 куб. м/ч. Модель отлично работает в системах отопления частных домов (до 3 этажей). В комплекте идут крепежные гайки, защищенные от коррозии. Трехскоростной переключатель позволяет экономно расходовать электроэнергию, подбирая оптимальный режим под свою систему отопления. Эксперты отдали модели первое место в нашем рейтинге.

У пользователей нет особых претензий к работе насоса, у него лучшее соотношение цены и качества. Прибор работает надежно, бесшумно и эффективно.

  • экономия тепло- электроэнергии;
  • качественная сборка;
  • бесшумная работа;
  • надежность.

не обнаружены.

WCP 25-80G (180 мм)

Рейтинг: 4.8

Практически ни в чем не уступает победителю рейтинга насос WCP 25-80G (180 мм). Он подходит для установки в однотрубных или двухтрубных системах отопления. Модель оснащена мощным мотором (245 Вт), который обеспечивает производительность от 0,5 до 8,5 куб. м/ч и напор от 0,5 до 8,0 м. Помпа сделана добротно, чугунный корпус и алюминиевый двигатель делают прибор долговечным. Благодаря трехпозиционному регулятору пользователи могут выбирать необходимый режим работы. К сильным сторонам насоса можно отнести компактность, что упрощает его монтаж.

В целом домовладельцы довольны надежностью, доступностью и долговечностью помпы. Обойти лидера рейтинга изделию не удалось из-за сильного шума на максимальных оборотах и некачественного пластика.

  • компактные размеры;
  • небольшой вес;
  • трехпозиционный регулятор;
  • доступная цена.

шумная работа.

Wilo Star-RS 25/4-180

Рейтинг: 4.7

Пользуется популярностью у отечественных домовладельцев немецкий насос Wilo Star-RS 25/4-180. Только за 2 месяца этим прибором интересовались 2187 человек на ЯМ. Модель предназначена для небольших систем отопления. Прибор потребляет всего 48 Вт электроэнергии, выдавая максимальный напор 4 м и пропускную способность до 3 куб. м/ч. Модель выглядит надежно, чугунный корпус и вал из нержавейки обеспечат долгий срок службы. Высокой оценки от экспертов помпа заслужила за тихую работу, наличие переключателя скоростей.

Пользователи хвалят немецкий прибор за надежность, бесшумную работу и низкое потребление электроэнергии. Подняться выше в рейтинге помпе не удалось из-за ограниченной производительности и только горизонтальной установке.

  • надежность и долговечность;
  • бесшумная работа;
  • экономичный расход энергии;
  • доступная цена.

скромная производительность.

DAB EVOTRON 40/180

Рейтинг: 4.7

Итальянский циркуляционный насос DAB EVOTRON 40/180 разработан для работы в системах кондиционирования и отопления. Производитель применил передовую электронную регулировку скорости вращения. Благодаря этому производительность помпы может меняться автоматически, что положительно отражается на энергетической эффективности. Экономить электричество позволяет «спящий режим». Эксперты отмечают наличие в комплекте теплоизоляции корпуса и минимальное потребление электроэнергии (27 Вт). Максимальный напор составляет 4 м, а пропускная способность ограничена 4 куб. м/ч.

Пользователи довольны качеством и надежностью циркуляционного насоса, он удобен в использовании. Недостатком прибора является высокая цена, из-за которой модель расположилась вне пьедестала рейтинга.

Популярные производители

Вопрос, как выбрать, затрагивает не только технические характеристики прибора. Чаще всего под ним потребители понимают марку или производителя. Современный рынок предлагает достаточно широкий ассортимент. Здесь и зарубежные аналоги, и отечественные. Вот только несколько моделей.

Итальянский насос Aquario

Его модель AC204-130 одна из самых популярных. Используют для небольших частных домов. Его мощность – 2,4 м³/ч, напор до 3 м, потребляемая мощность 0,64 кВт, вес 3,4 кг.

Соединение фланцевое, имеет три скоростных режима.

Итальянский прибор DAB VA-VB-VD

У него широкий диапазон технических характеристик: напор до 6 м при мощности от 0,5 до 3,3 м³/ч.

Этот образец снабжен специальным тепловым реле, который отключает насос, если тот начинает перегреваться. Многие специалисты советуют выбрать именно эту модель.

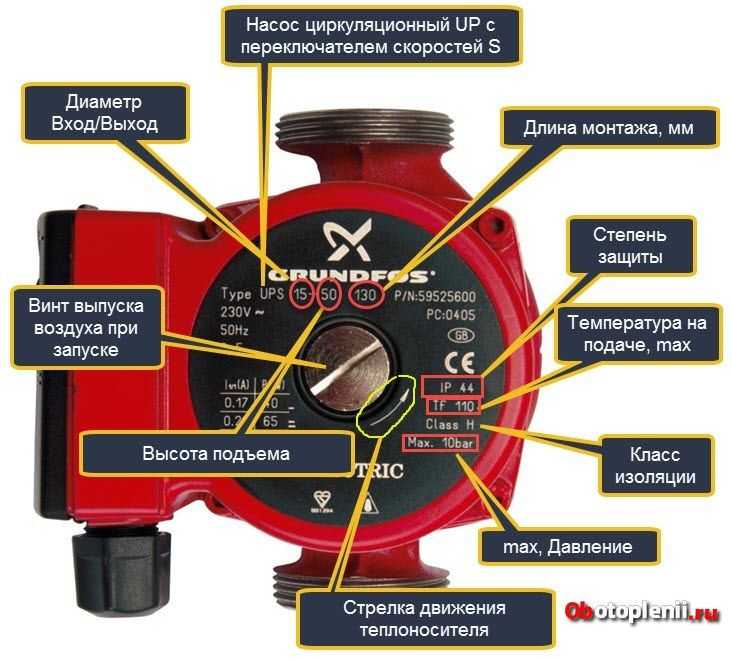

Grundfos

Датская компания Grundfos предлагает насосы пяти модификаций. В России большую популярность завоевала модель UPS, как самая экономичная в плане потребления электроэнергии (0,55 кВт).

При этом ее напор 3 м, и объем перекачиваемого теплоносителя 3 м³/ч.

Российские модели

Из отечественных производителей необходимо выделить насосы марки «Хозяин» из Подольска и «Циркуль» от . Несколько технических характеристик:

  • Хозяин 4.25.180 – напор 4,2 м, мощность 3 м³/ч;
  • Хозяин 8.32.180 – напор 8 м, мощность 9,6 м³/ч;
  • Циркуль 25/40 (напор 4 м, объем 2,5 м³/ч) – самый маленький образец;
  • Циркуль 32/80 (напор 8 м, объем 3,2 м³/ч) – самый большой.

Обе марки производят насосы, которые соединяются с трубопроводом фланцевым соединением. Итак, зная марки и модели, предлагаемые производителями, можно правильно выбрать насос, учитывая не только его технические характеристики, но и цену.

Расчет гидравлического сопротивления

Чтобы рассчитать гидравлическое сопротивление, необходимо знать производительность и напор циркуляционного насоса

Методика расчета первого параметра уже рассматривалась выше, поэтому основное внимание следует уделить напору. Вначале нужно определить гидравлическое сопротивление, поскольку напор агрегата постоянно сталкивается с необходимостью преодоления сопротивления, возникающего в процессе циркуляции воды

Чем большим сопротивлением обладает система, тем больше потребуется напор используемого насоса. Его значение определяется в паскалях (Па) или в метрах водяного столба. Например, столб воды, высотой 10 м создает напор в 100000 Па, что соответствует также 1-й атмосфере.

В первую очередь гидравлическое сопротивление определяется в наиболее неблагоприятной части системы. Только после этого подбирается насос, напор которого не должен быть меньше полученного результата. Общее значение гидравлического сопротивления включает в себя сопротивления на прямых участках и все имеющиеся местные сопротивления. К местным относятся сопротивления, охватывающие изгибы, тройники, редукционные переходы и другие сложные места. При расчетах в обязательном порядке учитывается предельно допустимая скорость движения воды в трубопроводах. Это позволит предотвратить излишний шум во время работы системы.

Таблица с параметрами, имеющими постоянное значение:

Расположение участков трубопроводов

Как выбрать водяной насос для отопления дома

Насос для отопления в частном доме выбирается по нескольким основным параметрам:

  • Производительность и напор;
  • Тип ротора;
  • Потребляемая мощность;
  • Тип управления;
  • Температура теплоносителя.

Давайте посмотрим, как выбирают водяные насосы для отопления частного дома.

Производительность и напор

Правильно сделанные расчеты помогут вам подобрать агрегат, наиболее полно удовлетворяющий вашим запросам, а значит поможет сберечь семейный бюджет.

Под производительностью водяного электронасоса подразумевается его способность перемещать определенное количество воды в минуту. Для расчета используется следующая формула – G=W/(∆t*C). Здесь С – это тепловая емкость теплоносителя, выраженный в Вт*ч/(кг*°С), ∆t – это разница температур в обратной и подающей трубах, W – требуемая тепловая мощность для вашего дома.

Рекомендованная разница температур при использовании радиаторов составляет 20 градусов. Так как в качестве теплоносителя обычно используется вода, то ее теплоемкость составляет 1,16 Вт*ч/(кг*°С). Тепловая мощность рассчитывается для каждого домовладения индивидуально и выражается в киловаттах. Подставьте эти значения в формулу и получите результаты.

Напор вычисляется в соответствии с потерями давления в системе и выражается в метрах. Потери считаются следующим образом – считаются потери в трубах (150 Па/м), а также в других элементах (котел, фильтры очистки воды, радиаторы). Все это складывается и умножается на коэффициент 1,3 (обеспечивает небольшой запас в размере 30% на потери в фитингах, изгибах и т. д.). В одном метре 9807 Па, следовательно, делим полученное суммированием значение на 9807 и получаем необходимый напор.

Тип ротора

В домашнем отоплении используются водяные помпы с мокрым ротором. Они отличаются простой конструкцией, минимальным уровнем шума и отсутствием необходимости в проведении технического обслуживания. Также для них характерны небольшие габариты. Смазывание и охлаждение в них осуществляется с помощью теплоносителя.

Что касается водяных насосов сухого типа, то в домашнем отоплении они не применяются. Они громоздкие, отличаются высоким уровнем шума, требуют охлаждения и периодической смазки. Также они нуждаются в периодической замене уплотнителей. А вот пропускная способность у них большая – по этой причине они применяются в системах отопления многоэтажных домов и крупных промышленных, административных и хозяйственных зданиях.

Потребляемая мощность

Наименьшей потребляемой мощностью обладают самые современные водяные насосы с классом энергопотребления «А». Их недостатком является дороговизна, но лучше один раз вложиться, чтобы получить разумную экономию электроэнергию. Кроме того, дорогие электронасосы обладают меньшим уровнем шума и продолжительным сроком службы.

Тип управления

Через специальное приложение вы сможете получить информацию о работе приборе где бы вы не находились.

Обычно регулировка скорости вращения, производительности и напора выполняется трехпозиционным выключателем. Более продвинутые помпы наделяются электронными системами управления. Они контролируют параметры отопительных систем и позволяют экономить электроэнергию. Самые продвинутые модели управляются в беспроводном режиме, прямо со смартфона.

Температура теплоносителя

Водяные насосы для отопления частного дома отличаются по диапазону рабочих температур. Отдельные модели выдерживают нагревание до +130-140 градусов, именно таким и следует отдать предпочтение – они справятся с любыми тепловыми нагрузками.

Как показывает практика, эксплуатация на предельной температуре возможна разве что самое непродолжительное время, поэтому наличие солидного запаса станет плюсом.

Прочие характеристики

При выборе водяного насоса для отопления необходимо обратить внимание на максимальное рабочее давление для выбранной модели, монтажную длину (130 или 180 мм), тип соединения (фланцевое или муфтовое), наличие автоматического отводчика воздуха. Также обращайте внимание на бренд – ни в коем случае не покупайте дешевые модели от малоизвестных разработчиков. Водяной насос – это не та деталь, на которой следует экономить

Водяной насос – это не та деталь, на которой следует экономить.

Виды насосов для отопительных систем

Современные циркуляционные насосы разделяют на два принципиальных вида: «сухие» и «мокрые». Они несколько отличаются внутренним устройством и схемой работы, но движение жидкости в них все равно обеспечивается за счет циркуляционных процессов в системе. Некоторые модели оснащаются устройствами для автоматического регулирования их работы.

Вариант #1 — приборы «сухого» типа

Конструкция сухого циркуляционного насоса не подразумевает контакт теплоносителя с ротором. Его рабочая область отделена от деталей электродвигателя специальными кольцами.

Их производят из следующих типов материала:

  • графита;
  • керамики;
  • карбида вольфрама;
  • нержавеющей стали;
  • оксида алюминия.

Принцип работы «сухого» насоса заключается во вращении колеса в среде теплоносителя. Подающее воду отверстие находится по центру основной камеры, а отводящая система каналов – по периферии.


Рабочая зона «сухих» циркуляционных насосов связана с двигателем только посредством вала, поэтому при необходимости возможна замена электропривода

Вращение крыльчатки функционального колеса приводит к возникновению центробежных сил, перемещающих теплоноситель от центра корпуса к его краям. Такой принцип работы циркуляционного насоса обеспечивает постоянное движение воды через его внутреннюю камеру.

Положительными особенностями отопительного оборудования сухого типа являются:

  • высокий уровень КПД – 70-80%;
  • минимальный гидроудар при запуске;
  • возможность горизонтального и вертикального расположение двигателя;
  • перекачивание больших объемов теплоносителя за счет высокой мощности.

Из-за комбинации экономичности и шумности «сухие» насосы используются преимущественно в системах отопления промышленных, административных зданий и крупных жилых объектов.

Поэтому у приборов такого рода можно выделить следующие негативные стороны:

  1. Высокий уровень шума, не позволяющий использовать их в квартирах.
  2. Необходимость замены уплотнительных дисков каждые 2-3 года.
  3. Высокая вероятность протекания теплоносителя наружу при нарушении герметичности рабочей камеры.
  4. Необходимость внешнего охлаждения двигателя.

Из-за большого веса такое оборудование устанавливают на пол или подвешивают на кронштейны.


Элементы консольного насоса закреплены на одной станине, а электрический двигатель с рабочим колесом в корпусе связаны через редуктор

Существует два варианта конструкционного исполнения «сухих» насосов:

  1. Моноблочный. Двигатель и металлический корпус прибора объединены в одну конструкцию со специфическими креплениями.
  2. Консольный. К корпусу оборудования с помощью универсальных креплений может присоединяться двигатель любой мощности.

«Сухие» циркуляционные устройства для отопительных систем при соответствующем обслуживании являются более долговечными, поэтому они постепенно вытесняют с рынка модели с мокрым ротором.

Вариант #2 — насосы с ротором мокрого типа

Принцип действия циркуляционного прибора с ротором, относящимся к мокрому типу, аналогичен своему собрату в «сухом» исполнении: при вращении крыльчатки подаваемый в центр теплоноситель перемещается к периферии рабочей камеры, откуда собирается в отводящие каналы.


Все внутренние уплотнители в «мокром» насосе являются статичными и не подвержены динамическому износу, поэтому такие модели более надежны и долговечны

Ротор «мокрого» насоса контактирует с теплоносителем, который обеспечивает и охлаждение двигателя. Такие приборы не должны работать в сухом режиме, потому что они быстро перегреваются и сгорают.

Составные части оборудования обычно расположены в одном корпусе и составляют единую конструкцию, поэтому при поломке отдельных элементов их не заменяют, а покупают новый насос.


Теплоноситель внутри рабочей камеры проходит довольно извилистый путь, поэтому от гладкости материала внутренней поверхности корпуса зависит шумность насоса

Преимущества агрегата с “мокрой” разновидностью ротора:

  • бесшумность работы;
  • компактные размеры;
  • незначительное потребление электроэнергии (30-50 Вт);
  • длительность работы без обслуживания;
  • относительно небольшая стоимость;
  • простота установки.

Устройства часто встраивают непосредственно в конструкцию бытовых котлов, облегчая потребителю выбор оборудования при монтаже системы отопления.

У отопительных приборов такого типа есть и минусы:

  • конструкционные ограничения по максимальной мощности;
  • низкая ремонтопригодность;
  • маленький КПД (40-60%);
  • необходимость строго горизонтального расположения оси двигателя.

Из-за низкой мощности “мокрая” разновидность насосных машин используют преимущественно в отопительных системах квартир и одноэтажных домов.

DAB EVOTRON 40/180

​Фото:https://beru.ru

Итальянский циркуляционный насос DAB EVOTRON 40/180 разработан для работы в системах кондиционирования и отопления. Производитель применил передовую электронную регулировку скорости вращения. Благодаря этому производительность помпы может меняться автоматически, что положительно отражается на энергетической эффективности. Экономить электричество позволяет спящий режим. Эксперты отмечают наличие в комплекте теплоизоляции корпуса и минимальное потребление электроэнергии (27 Вт). Максимальный напор составляет 4 м, а пропускная способность ограничена 4 куб. м/ч.

Циркуляционный насос DAB EVOTRON 40/​180 (27 Вт)

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

  1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
  2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
  3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Как выбрать циркуляционный насос для отопления частного дома

Характеристики любого оборудования выбираются с учётом условий его будущей эксплуатации. Как выбрать насос для отопления частного дома? Можно воспользоваться справочными таблицами, в которых приведены необходимые сведения в зависимости от квадратуры строения. Если такой вариант не устраивает, стоит выполнить расчёт, который позволит получить более точные значения.


Выбрать насос достаточно сложно

Расчёт производительности помпы

Производительность насоса можно рассчитать по следующей формуле:

G = M / ΔТ × Cт, где:

  • М – мощность котла, который будет использоваться для отопления дома, Вт;
  • ΔТ – перепад температур в отопительном контуре;
  • Ст – коэффициент, зависящий от удельной теплоёмкости теплоносителя.


Мощность котла можно найти по формуле

Мощность котла можно определить исходя из того, что на каждый м² коттеджа или загородного дома требуется 100 Вт мощности, для многоквартирных зданий − 70 Вт. При наличии дополнительной термоизоляции наружных стен мощность получают путём умножения 50 кВт на квадратуру дома. Для холодных регионов расчётное значение для частных домов увеличивают до 175 Вт, для многоэтажных – до 101 Вт.


При расчёте мощности котла учитывают теплопотери

Если расчёт производительности циркуляционного насоса кажется слишком трудоёмким, предлагаем воспользоваться калькулятором. Выбирая нужные позиции и вводя недостающие данные, можно получить искомое значение.

Калькулятор расчёта производительности циркуляционного насоса

Напор устройства

От данного параметра зависит, сможет ли насос преодолеть усилие, создаваемое гидравлическим сопротивлением отопительной системы. Если вертикальный подъём компенсируется усилием, создаваемым на нисходящих участках контура, то трубы, вентили, теплообменники и другие элементы создают значительное сопротивление. Это сильно усложняет порядок расчёта.

Напор циркуляционного насоса определяют путём умножения протяжённости отопительного контура на удельное сопротивление трубы и коэффициент, зависящий от количества запорных вентилей, терморегуляторов и других элементов системы.


Напор устройства должен быть достаточным

Предлагаем уважаемым читателям воспользоваться специально разработанным нашей командой калькулятором.

Калькулятор расчёта напора циркуляционного насоса

Расчёт мощности циркуляционного насоса для системы отопления

Для укрупнённого расчёта циркуляционного насоса для системы отопления можно воспользоваться следующей формулой:

N = Nк / DT, где

  • N – искомое значение;
  • Nк – мощность котла, используемого для отопления дома;
  • DT – разность температур в прямом и обратном контуре. В большинстве систем не превышает 15°С.


Мощность зависит от разности температур прямого и обратного контура

На что ещё обратить внимание

При выборе подходящей модели стоит также обратить внимание на занятость циркуляционного насоса. Для периодического включения оборудования зимой достаточно недорогой модели с небольшой мощностью. В этом случае помпа будет выполнять вспомогательную функцию

При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию

В этом случае помпа будет выполнять вспомогательную функцию. При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию.

Производители предлагают агрегаты, конструктивное исполнение которых позволяет изменять скорость их работы. В большинстве случаев речь идёт о трёхступенчатой регулировке. Пользователь может подобрать оптимальный режим работы отопительной системы в зависимости от погодных условий. Некоторые модели имеют систему автоматической регулировки мощности.

При выборе также стоит обратить внимание на:

  • максимальное давление в системе. В частных домах оно редко превышает 4 атм (при нормальном режиме работы − около 2 атм);
  • материал корпус. Предпочтительным является чугун. Изделия с корпусом из термостойкого пластика обойдутся дешевле;
  • присоединительные размеры. Возможно, потребуется переходник;
  • наличие и тип защиты. Особенно актуальна защита от перегрева. При её наличии срок службы помпы значительно возрастает.


Периодичность включения – важный критерий при выборе

Wilo

История немецкого производителя Wilo берет начало в 1872 году. Не смотря на пертурбации с собственниками, основное направление деятельности – помповое оборудование во всевозможных модификациях – не изменилось и до настоящего времени. С развитием технического прогресса эта ветвь разрослась до крупномасштабного производства климатического оборудования. На рынке России продукция Wilo представлена собственной сетью торговых представительств. Сервисное обслуживание выполняют свои и авторизованные мастерские, обеспечивающие стабильную работу реализуемого оборудования на достаточно продолжительный срок. Наглядным примером активной деятельности являются комплексные предложения по системам отопления, устанавливаемые с 2015 года. На которые производитель дает 4 года официальной гарантии.

Некоторые модели Wilo
Модель Напор, м / объем, м³/ч Мощность по режимам работы, Вт t теплоносителя, С t окружающей среды, С Способ монтажа / диаметр трубы, (дюйм) Обслуживаемый контур, м Цена, руб.
Yonos PICO 15/1-4 10 / 2.7 4…20 -10…+110 0…+40 Резьба / 1 160 6051
Wilo Star-RS 25/4 4 / 3 28-38-48 Резьба /1½ 66 4664
Yonos MAXO 50/0,5-12 31 / 12.8 15…600 Комбинированные фланцы PN6/10 510 45573

Смотреть видеоролик, рассказывающий о истории и современном производстве компании Wilo:
